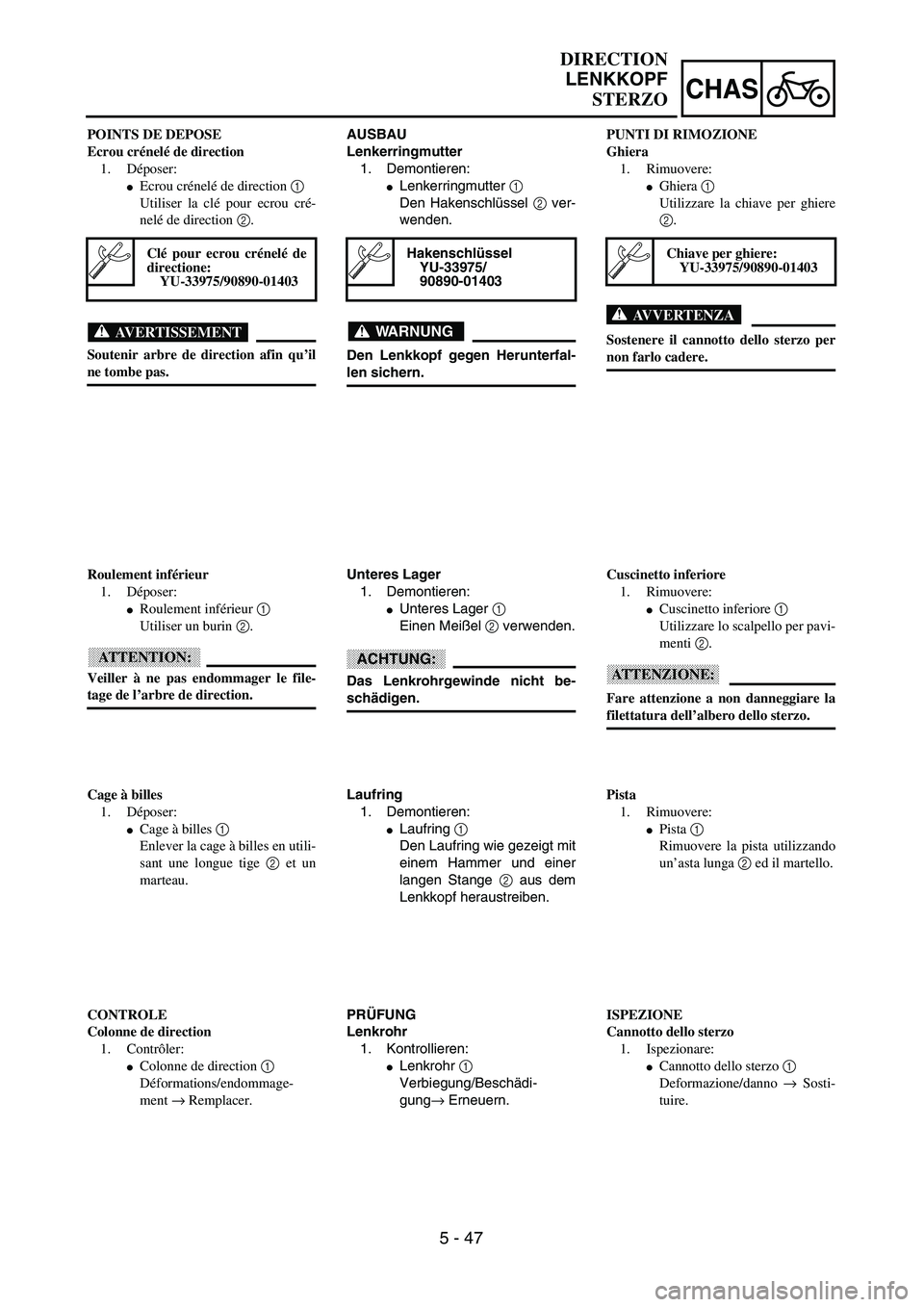

5 - 47
CHAS

AUSBAU
Lenkerringmutter
1. Demontieren:

Lenkerringmutter
1

Den Hakenschlüssel
2
ver-
wenden.
WARNUNG

Den Lenkkopf gegen Herunterfal-
len sichern.
Hakenschlüssel
YU-33975/
90890-01403
Unteres Lager
1. Demontieren:


Unteres Lager
1

Einen Meißel
2
verwenden.
ACHTUNG:

Das Lenkrohrgewinde nicht be-
schädigen.
Laufring
1. Demontieren:

Laufring
1

Den Laufring wie gezeigt mit
einem Hammer und einer
langen Stange
2
aus dem
Lenkkopf heraustreiben.
PRÜFUNG
Lenkrohr
1. Kontrollieren:

Lenkrohr
1

Verbiegung/Beschädi-
gung
→
Erneuern.
DIRECTION
LENKKOPF
STERZO
POINTS DE DEPOSE
Ecrou crénelé de direction
1. Déposer:

Ecrou crénelé de direction
1

Utiliser la clé pour ecrou cré-
nelé de direction
2
.
AVERTISSEMENT

Soutenir arbre de direction afin qu’il
ne tombe pas.
Clé pour ecrou crénelé de
directione:
YU-33975/90890-01403
Roulement inférieur
1. Déposer:


Roulement inférieur
1

Utiliser un burin
2
.
ATTENTION:

Veiller à ne pas endommager le file-
tage de l’arbre de direction.
Cage à billes
1. Déposer:

Cage à billes
1

Enlever la cage à billes en utili-
sant une longue tige
2
et un
marteau.
CONTROLE
Colonne de direction
1. Contrôler:

Colonne de direction
1

Déformations/endommage-
ment
→
Remplacer.
PUNTI DI RIMOZIONE
Ghiera
1. Rimuovere:

Ghiera
1

Utilizzare la chiave per ghiere
2
.
AVVERTENZA

Sostenere il cannotto dello sterzo per
non farlo cadere.
Chiave per ghiere:
YU-33975/90890-01403
Cuscinetto inferiore
1. Rimuovere:


Cuscinetto inferiore
1

Utilizzare lo scalpello per pavi-
menti
2
.
ATTENZIONE:

Fare attenzione a non danneggiare la
filettatura dell’albero dello sterzo.
Pista
1. Rimuovere:

Pista
1

Rimuovere la pista utilizzando
un’asta lunga
2
ed il martello.
ISPEZIONE
Cannotto dello sterzo
1. Ispezionare:

Cannotto dello sterzo
1
Deformazione/danno → Sosti-
tuire.

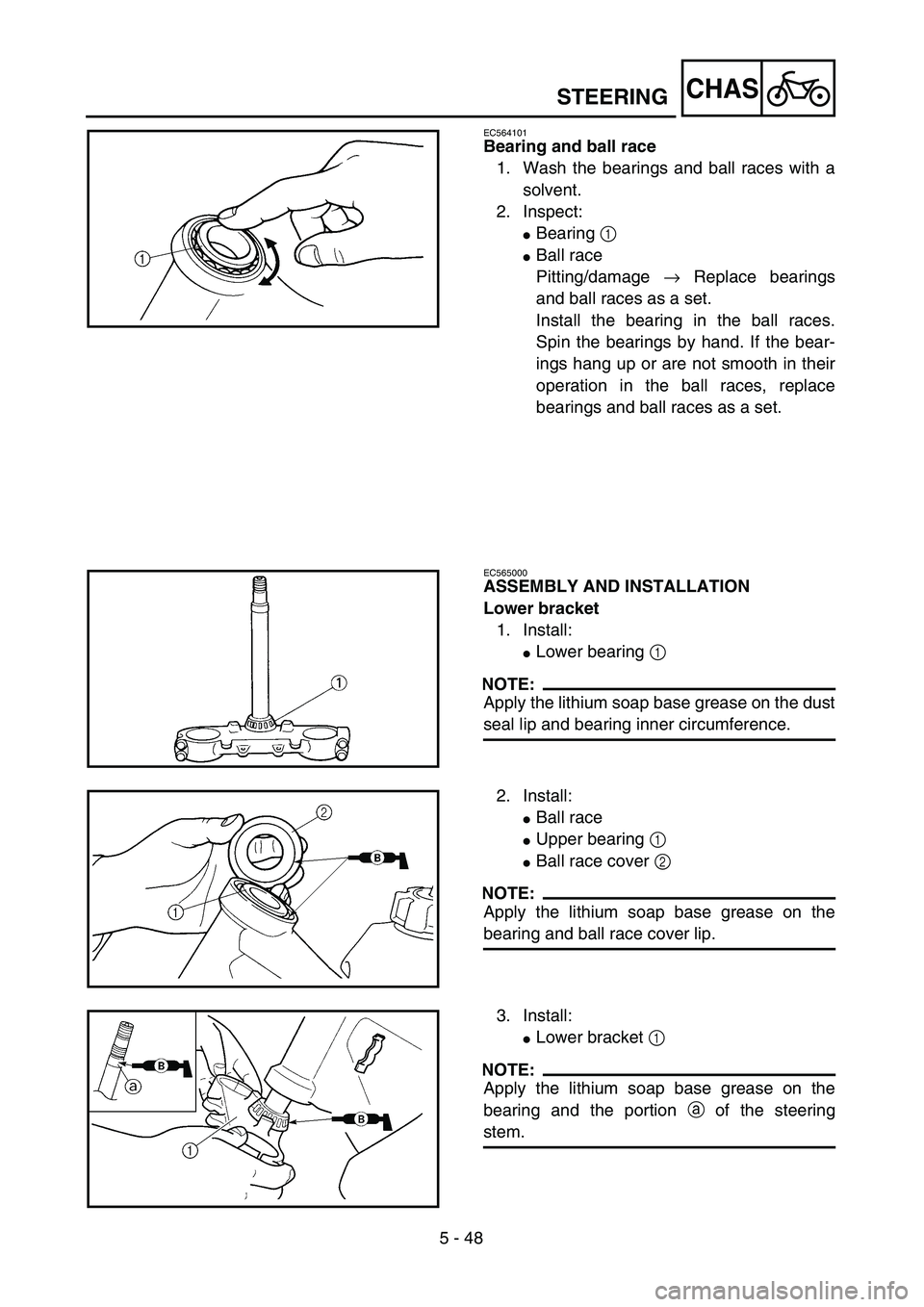

5 - 48
CHASSTEERING
EC564101
Bearing and ball race
1. Wash the bearings and ball races with a
solvent.
2. Inspect:
Bearing 1
Ball race
Pitting/damage → Replace bearings
and ball races as a set.
Install the bearing in the ball races.
Spin the bearings by hand. If the bear-
ings hang up or are not smooth in their
operation in the ball races, replace
bearings and ball races as a set.
EC565000
ASSEMBLY AND INSTALLATION
Lower bracket
1. Install:
Lower bearing 1
NOTE:
Apply the lithium soap base grease on the dust
seal lip and bearing inner circumference.
2. Install:
Ball race
Upper bearing 1
Ball race cover 2
NOTE:
Apply the lithium soap base grease on the
bearing and ball race cover lip.
3. Install:
Lower bracket 1
NOTE:
Apply the lithium soap base grease on the
bearing and the portion a of the steering
stem.

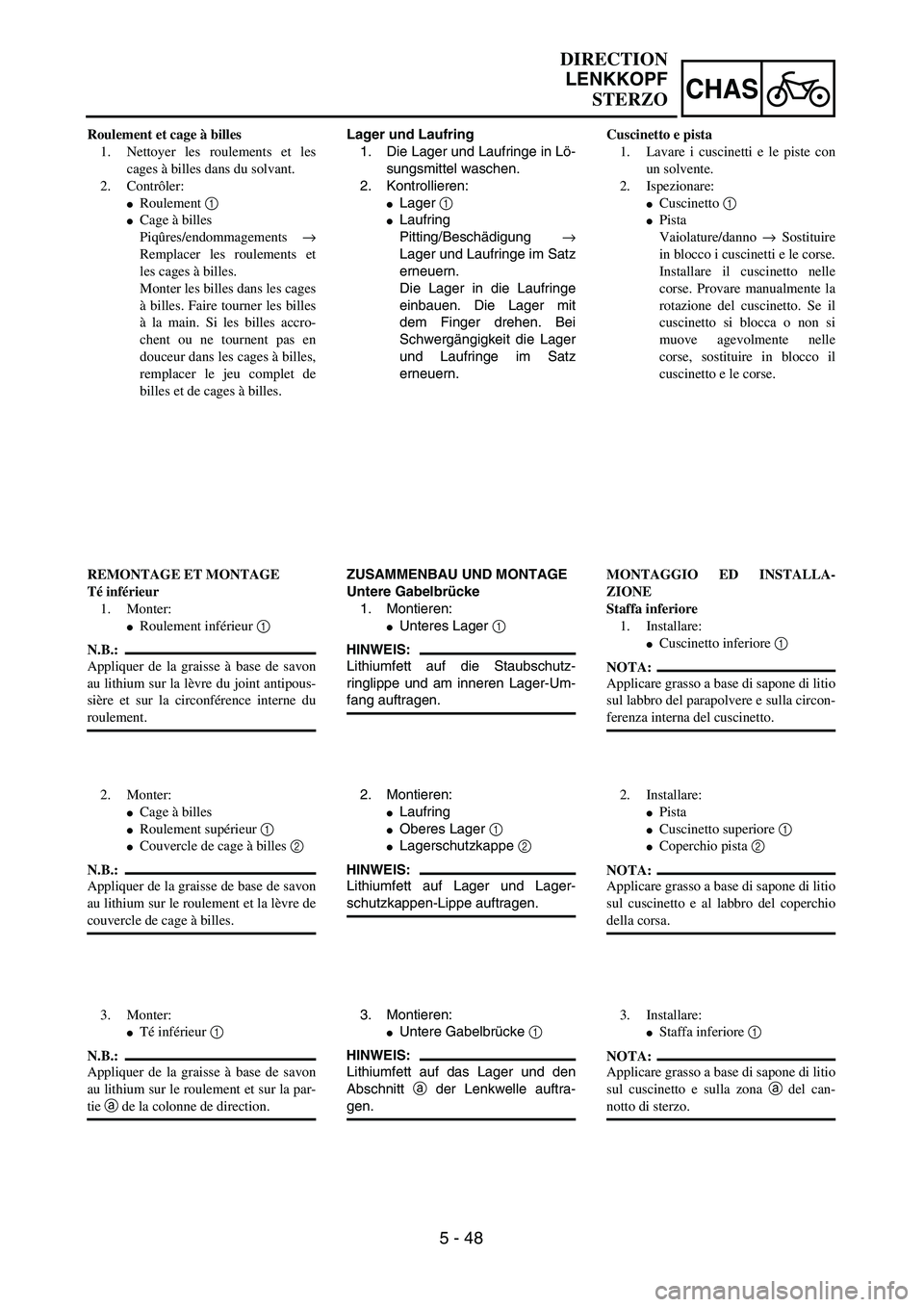

5 - 48
CHAS
DIRECTION
LENKKOPF
STERZO
Lager und Laufring
1. Die Lager und Laufringe in Lö-
sungsmittel waschen.
2. Kontrollieren:
Lager 1
Laufring
Pitting/Beschädigung →
Lager und Laufringe im Satz
erneuern.
Die Lager in die Laufringe
einbauen. Die Lager mit
dem Finger drehen. Bei
Schwergängigkeit die Lager
und Laufringe im Satz
erneuern.
ZUSAMMENBAU UND MONTAGE
Untere Gabelbrücke
1. Montieren:
Unteres Lager 1
HINWEIS:
Lithiumfett auf die Staubschutz-
ringlippe und am inneren Lager-Um-
fang auftragen.
2. Montieren:
Laufring
Oberes Lager 1
Lagerschutzkappe 2
HINWEIS:
Lithiumfett auf Lager und Lager-
schutzkappen-Lippe auftragen.
3. Montieren:
Untere Gabelbrücke 1
HINWEIS:
Lithiumfett auf das Lager und den
Abschnitt a der Lenkwelle auftra-
gen. Roulement et cage à billes
1. Nettoyer les roulements et les
cages à billes dans du solvant.
2. Contrôler:
Roulement 1
Cage à billes
Piqûres/endommagements →
Remplacer les roulements et
les cages à billes.
Monter les billes dans les cages
à billes. Faire tourner les billes
à la main. Si les billes accro-
chent ou ne tournent pas en
douceur dans les cages à billes,
remplacer le jeu complet de
billes et de cages à billes.
REMONTAGE ET MONTAGE
Té inférieur
1. Monter:
Roulement inférieur 1
N.B.:
Appliquer de la graisse à base de savon
au lithium sur la lèvre du joint antipous-
sière et sur la circonférence interne du
roulement.
2. Monter:
Cage à billes
Roulement supérieur 1
Couvercle de cage à billes 2
N.B.:
Appliquer de la graisse de base de savon
au lithium sur le roulement et la lèvre de
couvercle de cage à billes.
3. Monter:
Té inférieur 1
N.B.:
Appliquer de la graisse à base de savon
au lithium sur le roulement et sur la par-
tie a de la colonne de direction.Cuscinetto e pista
1. Lavare i cuscinetti e le piste con
un solvente.
2. Ispezionare:
Cuscinetto 1
Pista
Vaiolature/danno → Sostituire
in blocco i cuscinetti e le corse.
Installare il cuscinetto nelle
corse. Provare manualmente la
rotazione del cuscinetto. Se il
cuscinetto si blocca o non si
muove agevolmente nelle
corse, sostituire in blocco il
cuscinetto e le corse.
MONTAGGIO ED INSTALLA-
ZIONE
Staffa inferiore
1. Installare:
Cuscinetto inferiore 1
NOTA:
Applicare grasso a base di sapone di litio
sul labbro del parapolvere e sulla circon-
ferenza interna del cuscinetto.
2. Installare:
Pista
Cuscinetto superiore 1
Coperchio pista 2
NOTA:
Applicare grasso a base di sapone di litio
sul cuscinetto e al labbro del coperchio
della corsa.
3. Installare:
Staffa inferiore 1
NOTA:
Applicare grasso a base di sapone di litio
sul cuscinetto e sulla zona a del can-
notto di sterzo.

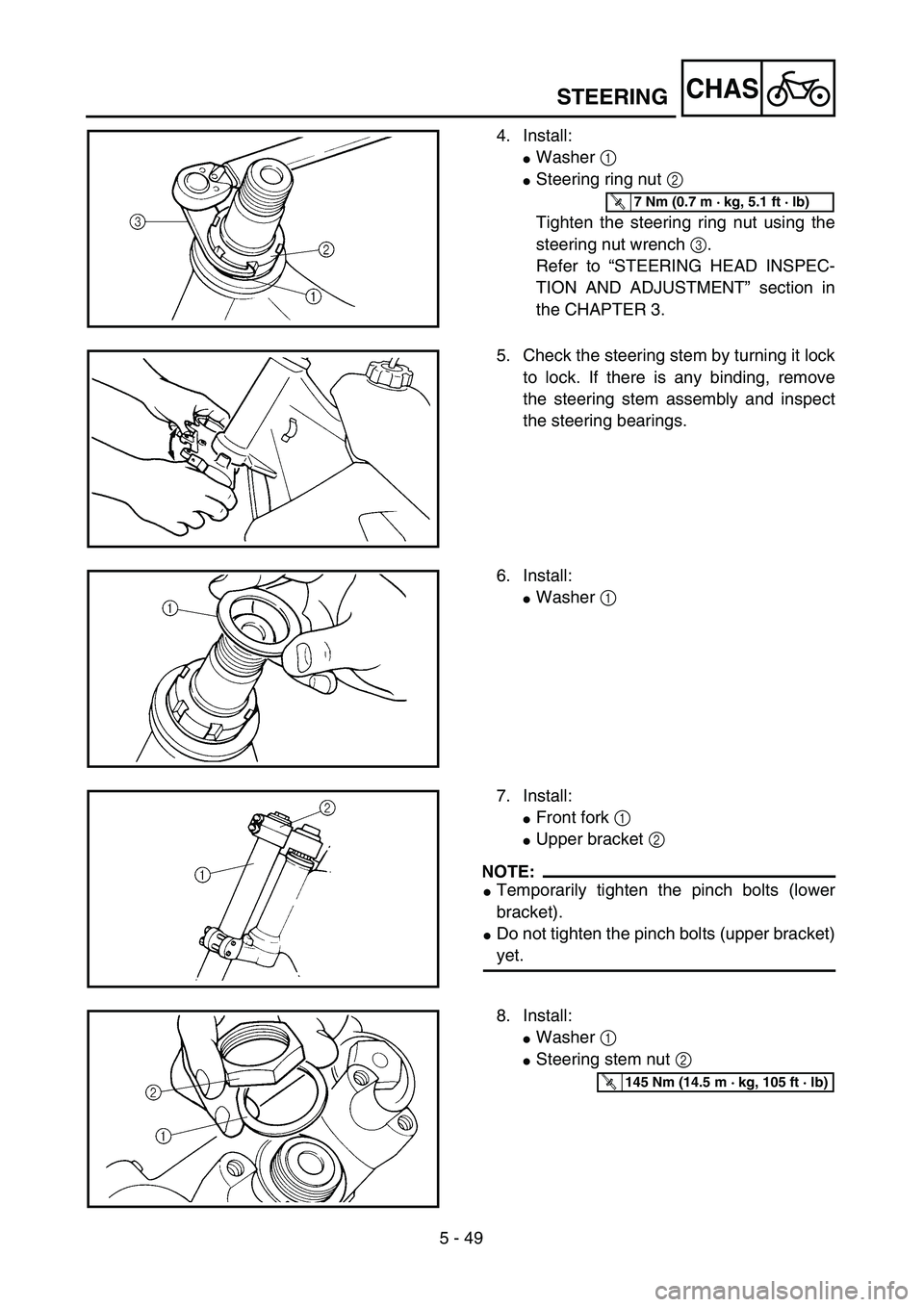

5 - 49
CHAS
4. Install:
Washer 1
Steering ring nut 2
Tighten the steering ring nut using the
steering nut wrench 3.
Refer to “STEERING HEAD INSPEC-
TION AND ADJUSTMENT” section in
the CHAPTER 3.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
5. Check the steering stem by turning it lock
to lock. If there is any binding, remove
the steering stem assembly and inspect
the steering bearings.
6. Install:
Washer 1
7. Install:
Front fork 1
Upper bracket 2
NOTE:
Temporarily tighten the pinch bolts (lower
bracket).
Do not tighten the pinch bolts (upper bracket)
yet.
8. Install:
Washer 1
Steering stem nut 2
T R..145 Nm (14.5 m · kg, 105 ft · lb)
STEERING

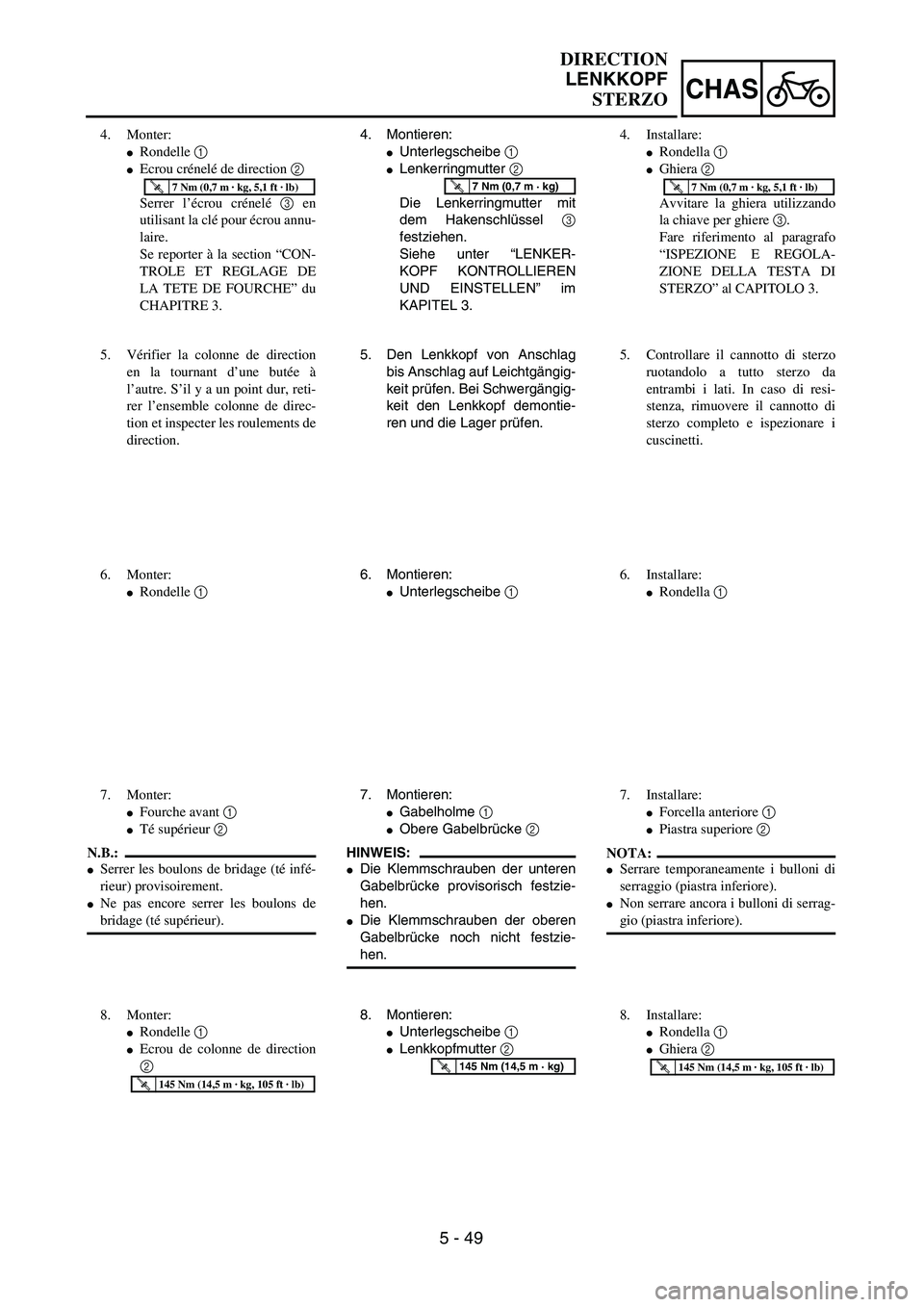

5 - 49
CHAS
4. Montieren:
Unterlegscheibe 1
Lenkerringmutter 2
Die Lenkerringmutter mit
dem Hakenschlüssel 3
festziehen.
Siehe unter “LENKER-
KOPF KONTROLLIEREN
UND EINSTELLEN” im
KAPITEL 3.
T R..7 Nm (0,7 m · kg)
5. Den Lenkkopf von Anschlag
bis Anschlag auf Leichtgängig-
keit prüfen. Bei Schwergängig-
keit den Lenkkopf demontie-
ren und die Lager prüfen.
6. Montieren:
Unterlegscheibe 1
7. Montieren:
Gabelholme 1
Obere Gabelbrücke 2
HINWEIS:
Die Klemmschrauben der unteren
Gabelbrücke provisorisch festzie-
hen.
Die Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
8. Montieren:
Unterlegscheibe 1
Lenkkopfmutter 2
T R..145 Nm (14,5 m · kg)
DIRECTION
LENKKOPF
STERZO
4. Monter:
Rondelle 1
Ecrou crénelé de direction 2
Serrer l’écrou crénelé 3 en
utilisant la clé pour écrou annu-
laire.
Se reporter à la section “CON-
TROLE ET REGLAGE DE
LA TETE DE FOURCHE” du
CHAPITRE 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Vérifier la colonne de direction
en la tournant d’une butée à
l’autre. S’il y a un point dur, reti-
rer l’ensemble colonne de direc-
tion et inspecter les roulements de
direction.
6. Monter:
Rondelle 1
7. Monter:
Fourche avant 1
Té supérieur 2
N.B.:
Serrer les boulons de bridage (té infé-
rieur) provisoirement.
Ne pas encore serrer les boulons de
bridage (té supérieur).
8. Monter:
Rondelle 1
Ecrou de colonne de direction
2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
4. Installare:
Rondella 1
Ghiera 2
Avvitare la ghiera utilizzando
la chiave per ghiere 3.
Fare riferimento al paragrafo
“ISPEZIONE E REGOLA-
ZIONE DELLA TESTA DI
STERZO” al CAPITOLO 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Controllare il cannotto di sterzo
ruotandolo a tutto sterzo da
entrambi i lati. In caso di resi-
stenza, rimuovere il cannotto di
sterzo completo e ispezionare i
cuscinetti.
6. Installare:
Rondella 1
7. Installare:
Forcella anteriore 1
Piastra superiore 2
NOTA:
Serrare temporaneamente i bulloni di
serraggio (piastra inferiore).
Non serrare ancora i bulloni di serrag-
gio (piastra inferiore).
8. Installare:
Rondella 1
Ghiera 2
T R..145 Nm (14,5 m · kg, 105 ft · lb)

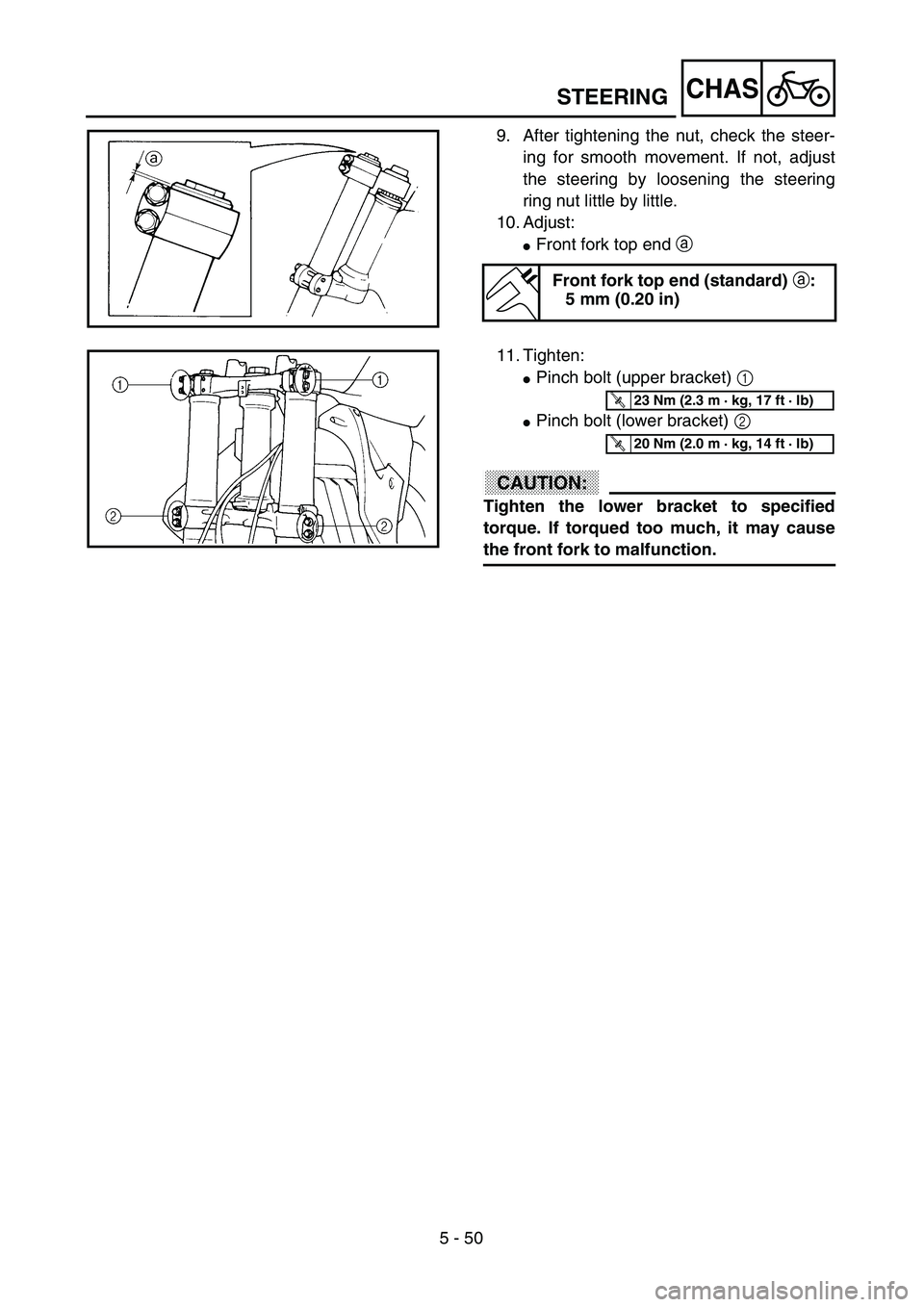

5 - 50
CHASSTEERING
9. After tightening the nut, check the steer-
ing for smooth movement. If not, adjust
the steering by loosening the steering
ring nut little by little.
10. Adjust:
Front fork top end a
Front fork top end (standard) a:
5 mm (0.20 in)
11. Tighten:
Pinch bolt (upper bracket) 1
Pinch bolt (lower bracket) 2
ACHTUNG:CAUTION:
Tighten the lower bracket to specified
torque. If torqued too much, it may cause
the front fork to malfunction.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)

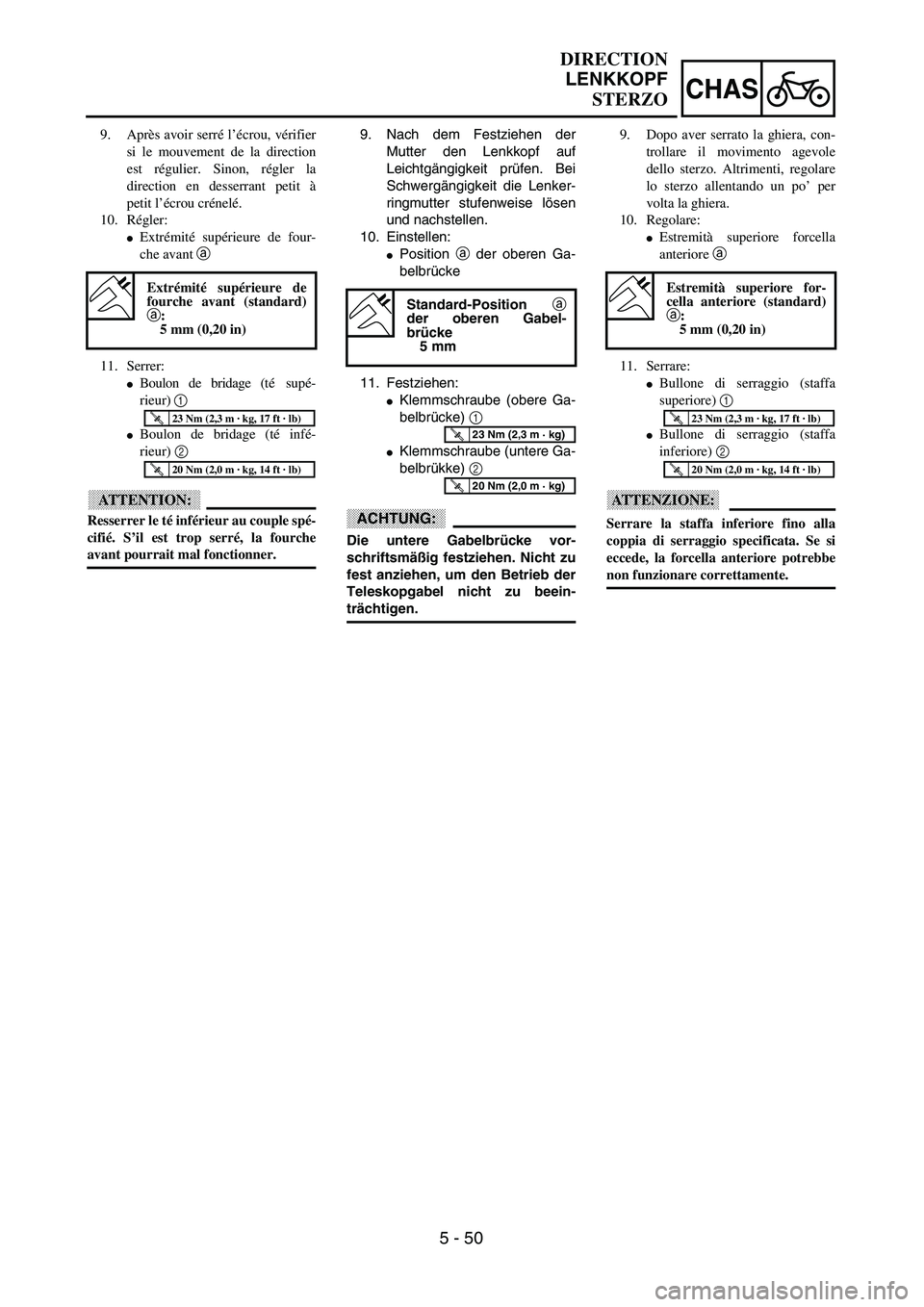

5 - 50
CHAS
DIRECTION
LENKKOPF
STERZO
9. Nach dem Festziehen der
Mutter den Lenkkopf auf
Leichtgängigkeit prüfen. Bei
Schwergängigkeit die Lenker-
ringmutter stufenweise lösen
und nachstellen.
10. Einstellen:
Position a der oberen Ga-
belbrücke
11. Festziehen:
Klemmschraube (obere Ga-
belbrücke) 1
Klemmschraube (untere Ga-
belbrükke) 2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Nicht zu
fest anziehen, um den Betrieb der
Teleskopgabel nicht zu beein-
trächtigen.
Standard-Position a
der oberen Gabel-
brücke
5 mm
T R..23 Nm (2,3 m · kg)
T R..20 Nm (2,0 m · kg)
9. Après avoir serré l’écrou, vérifier
si le mouvement de la direction
est régulier. Sinon, régler la
direction en desserrant petit à
petit l’écrou crénelé.
10. Régler:
Extrémité supérieure de four-
che avant a
11. Serrer:
Boulon de bridage (té supé-
rieur) 1
Boulon de bridage (té infé-
rieur) 2
ATTENTION:
Resserrer le té inférieur au couple spé-
cifié. S’il est trop serré, la fourche
avant pourrait mal fonctionner.
Extrémité supérieure de
fourche avant (standard)
a:
5 mm (0,20 in)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
9. Dopo aver serrato la ghiera, con-
trollare il movimento agevole
dello sterzo. Altrimenti, regolare
lo sterzo allentando un po’ per
volta la ghiera.
10. Regolare:
Estremità superiore forcella
anteriore a
11. Serrare:
Bullone di serraggio (staffa
superiore) 1
Bullone di serraggio (staffa
inferiore) 2
ATTENZIONE:
Serrare la staffa inferiore fino alla
coppia di serraggio specificata. Se si
eccede, la forcella anteriore potrebbe
non funzionare correttamente.
Estremità superiore for-
cella anteriore (standard)
a:
5 mm (0,20 in)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)

5 - 51
CHASSWINGARM
EC570000
SWINGARM
Extent of removal:1 Swingarm removal
Extent of removal Order Part name Q’ty Remarks
SWINGARM REMOVAL
WARNING
Support the machine securely so there is no
danger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Brake hose holder
Rear brake caliper
Bolt (brake pedal)
Drive chainRefer to “FRONT BRAKE AND REAR
BRAKE” section.
Shift the brake pedal backward.
1 Drive chain case 1
2 Lower chain tensioner 1
3 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
4 Bolt (connecting rod) 1
5 Pivot shaft 1
6 Swingarm 1
1

5 - 51
CHAS

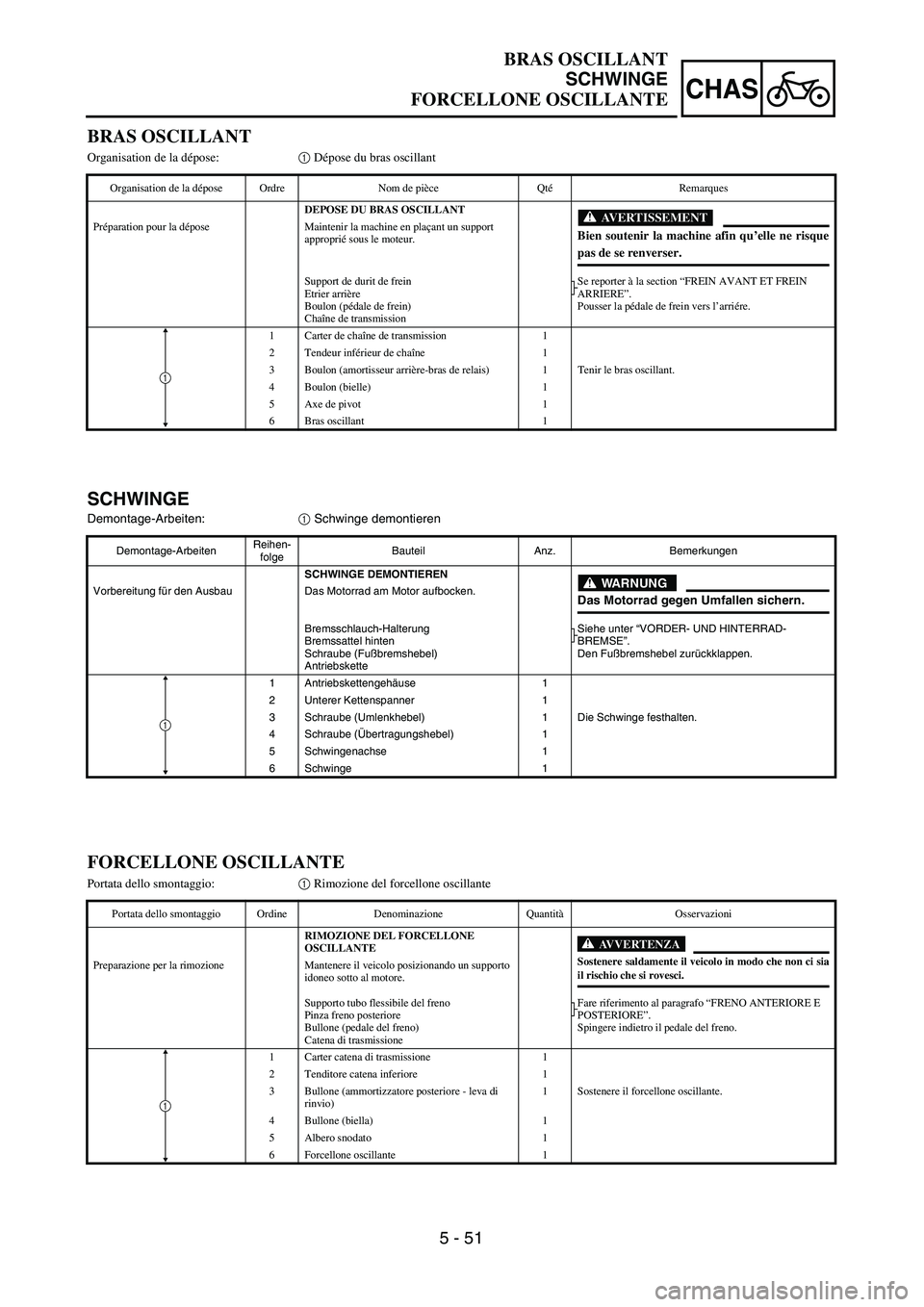

BRAS OSCILLANT
Organisation de la dépose:1 Dépose du bras oscillant
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU BRAS OSCILLANT
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
Support de durit de frein
Etrier arrière
Boulon (pédale de frein)
Chaîne de transmissionSe reporter à la section “FREIN AVANT ET FREIN
ARRIERE”.
Pousser la pédale de frein vers l’arriére.
1 Carter de chaîne de transmission 1
2 Tendeur inférieur de chaîne 1
3 Boulon (amortisseur arrière-bras de relais) 1 Tenir le bras oscillant.
4 Boulon (bielle) 1
5 Axe de pivot 1
6 Bras oscillant 1
1
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE
SCHWINGE
Demontage-Arbeiten:1 Schwinge demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
SCHWINGE DEMONTIEREN
WARNUNG
Das Motorrad gegen Umfallen sichern.Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken.
Bremsschlauch-Halterung
Bremssattel hinten
Schraube (Fußbremshebel)
AntriebsketteSiehe unter “VORDER- UND HINTERRAD-
BREMSE”.
Den Fußbremshebel zurückklappen.
1 Antriebskettengehäuse 1
2 Unterer Kettenspanner 1
3 Schraube (Umlenkhebel) 1 Die Schwinge festhalten.
4 Schraube (Übertragungshebel) 1
5 Schwingenachse 1
6 Schwinge 1
1
FORCELLONE OSCILLANTE
Portata dello smontaggio:1 Rimozione del forcellone oscillante
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DEL FORCELLONE
OSCILLANTE
AVVERTENZA
Sostenere saldamente il veicolo in modo che non ci siail rischio che si rovesci. Preparazione per la rimozione Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
Supporto tubo flessibile del freno
Pinza freno posteriore
Bullone (pedale del freno)
Catena di trasmissioneFare riferimento al paragrafo “FRENO ANTERIORE E
POSTERIORE”.
Spingere indietro il pedale del freno.
1 Carter catena di trasmissione 1
2 Tenditore catena inferiore 1
3 Bullone (ammortizzatore posteriore - leva di
rinvio)1 Sostenere il forcellone oscillante.
4 Bullone (biella) 1
5 Albero snodato 1
6 Forcellone oscillante 1
1

5 - 52
CHASSWINGARM
EC578000
SWINGARM DISASSEMBLY
Extent of removal:1 Swingarm disassembly2 Connecting rod removal and disassembly
3 Relay arm removal and disassembly
Extent of removal Order Part name Q’ty Remarks
SWINGARM DISASSEMBLY
1 Cap 2
2 Relay arm 1
3 Connecting rod 1
4 Collar 2
5 Oil seal 2
6 Thrust bearing 2
7 Bushing 2
8 Oil seal 8
9 Bearing 8 Refer to “REMOVAL POINTS”.
1
2
32
3
