5 - 57
CHAS

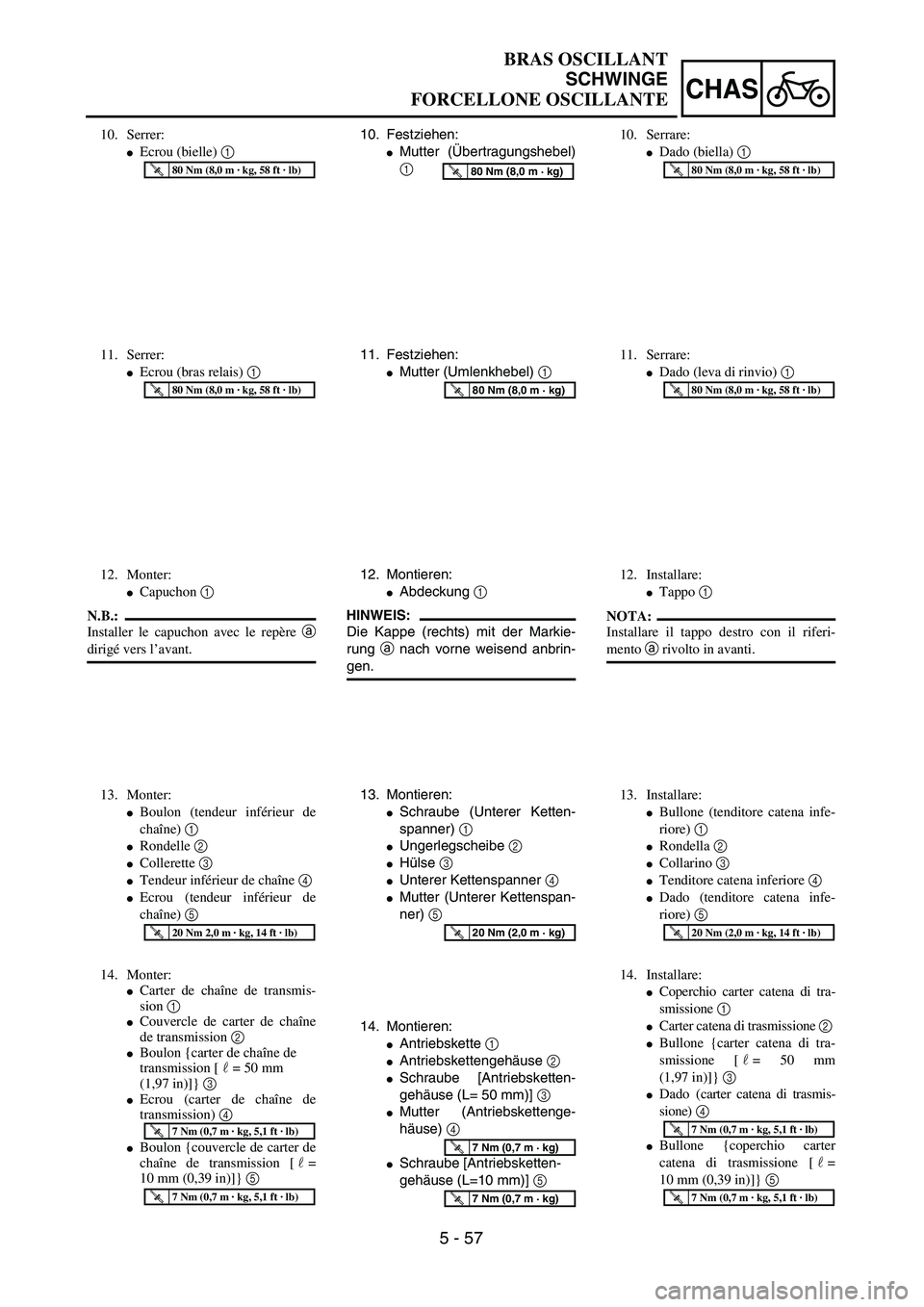

BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE
10. Festziehen:
Mutter (Übertragungshebel)
1
T R..80 Nm (8,0 m · kg)
11. Festziehen:
Mutter (Umlenkhebel) 1
T R..80 Nm (8,0 m · kg)
12. Montieren:
Abdeckung 1
HINWEIS:
Die Kappe (rechts) mit der Markie-
rung a nach vorne weisend anbrin-
gen.
13. Montieren:
Schraube (Unterer Ketten-
spanner) 1
Ungerlegscheibe 2
Hülse 3
Unterer Kettenspanner 4
Mutter (Unterer Kettenspan-
ner) 5
14. Montieren:
Antriebskette 1
Antriebskettengehäuse 2
Schraube [Antriebsketten-
gehäuse (L= 50 mm)] 3
Mutter (Antriebskettenge-
häuse) 4
Schraube [Antriebsketten-
gehäuse (L=10 mm)] 5
T R..20 Nm (2,0 m · kg)
T R..7 Nm (0,7 m · kg)
T R..7 Nm (0,7 m · kg)
10. Serrer:
Ecrou (bielle) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Serrer:
Ecrou (bras relais) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Monter:
Capuchon 1
N.B.:
Installer le capuchon avec le repère a
dirigé vers l’avant.
13. Monter:
Boulon (tendeur inférieur de
chaîne) 1
Rondelle 2
Collerette 3
Tendeur inférieur de chaîne 4
Ecrou (tendeur inférieur de
chaîne) 5
14. Monter:
Carter de chaîne de transmis-
sion 1
Couvercle de carter de chaîne
de transmission 2
Boulon {carter de chaîne de
transmission [r= 50 mm
(1,97 in)]} 3
Ecrou (carter de chaîne de
transmission) 4
Boulon {couvercle de carter de
chaîne de transmission [r=
10 mm (0,39 in)]} 5
T R..20 Nm 2,0 m · kg, 14 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
10. Serrare:
Dado (biella) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Serrare:
Dado (leva di rinvio) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Installare:
Tappo 1
NOTA:
Installare il tappo destro con il riferi-
mento a rivolto in avanti.
13. Installare:
Bullone (tenditore catena infe-
riore) 1
Rondella 2
Collarino 3
Tenditore catena inferiore 4
Dado (tenditore catena infe-
riore) 5
14. Installare:
Coperchio carter catena di tra-
smissione 1
Carter catena di trasmissione 2
Bullone {carter catena di tra-
smissione [r= 50 mm
(1,97 in)]} 3
Dado (carter catena di trasmis-
sione) 4
Bullone {coperchio carter
catena di trasmissione [r=
10 mm (0,39 in)]} 5
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

5 - 58
CHASREAR SHOCK ABSORBER
EC580000
REAR SHOCK ABSORBER
Extent of removal:1 Rear shock absorber removal2 Rear shock absorber disassembly
Extent of removal Order Part name Q’ty Remarks
Preparation for removalREAR SHOCK ABSORBER
REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING
Support the machine securely so there is nodanger of it falling over.
Seat and fitting band Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Silencer Refer to “EXHAUST PIPE AND
SILENCER” section in the CHAPTER 4.
1 Bolt (reservoir tank) 1
2 Clamp (air cleaner joint) 1 Only loosening.
3 Rear frame 1
4 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
5 Bolt (rear shock absorber-frame) 1
6 Rear shock absorber 1
7 Locknut 1 Only loosening.
8 Adjuster 1 Only loosening.
9 Lower spring guide 1
1
2

5 - 58
CHAS

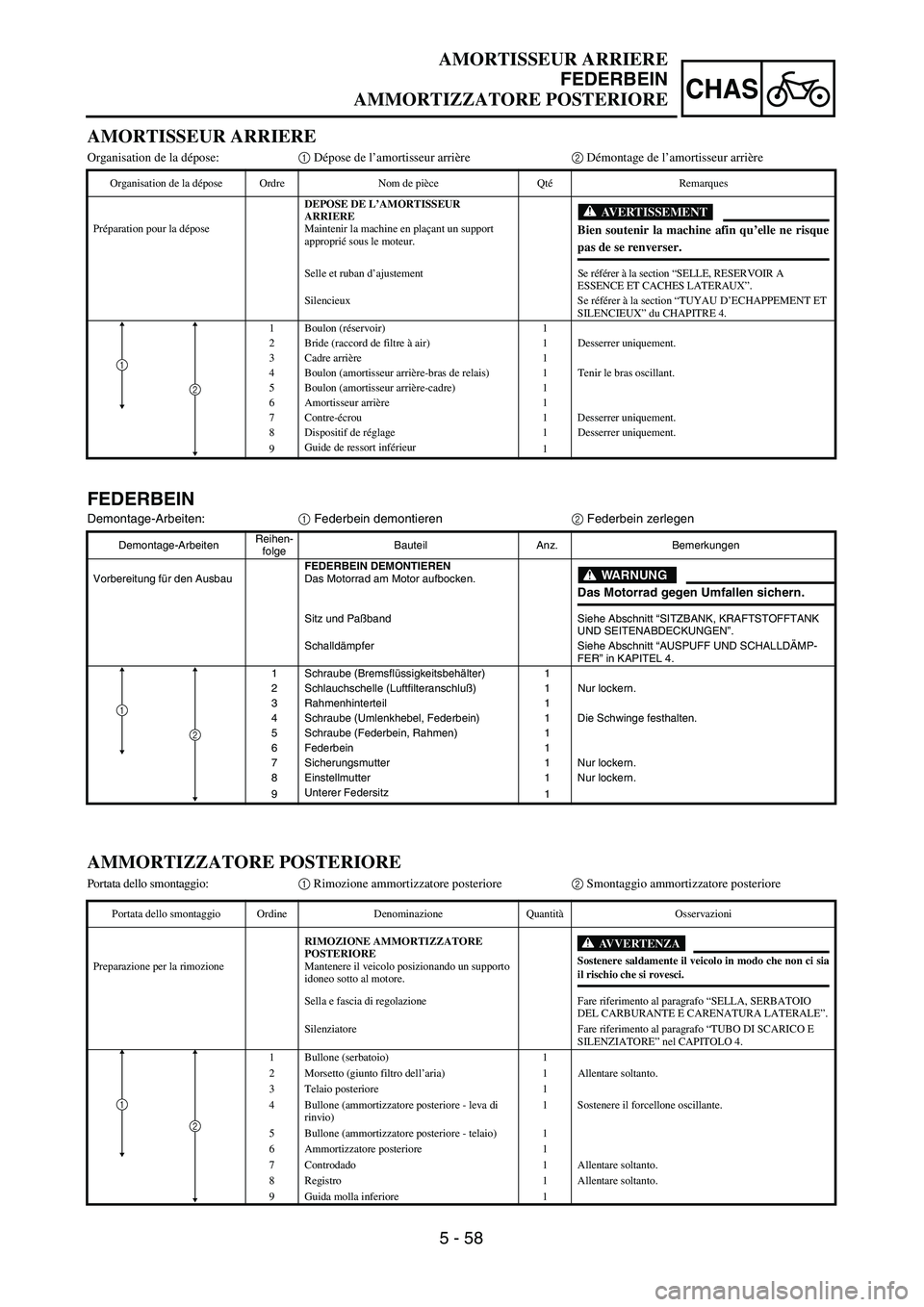

AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE
FEDERBEIN
Demontage-Arbeiten:1 Federbein demontieren2 Federbein zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den AusbauFEDERBEIN DEMONTIEREN
Das Motorrad am Motor aufbocken.
WARNUNG
Das Motorrad gegen Umfallen sichern.
Sitz und Paßband Siehe Abschnitt “SITZBANK, KRAFTSTOFFTANK
UND SEITENABDECKUNGEN”.
Schalldämpfer Siehe Abschnitt “AUSPUFF UND SCHALLDÄMP-
FER” in KAPITEL 4.
1 Schraube (Bremsflüssigkeitsbehälter) 1
2 Schlauchschelle (Luftfilteranschluß) 1 Nur lockern.
3 Rahmenhinterteil 1
4 Schraube (Umlenkhebel, Federbein) 1 Die Schwinge festhalten.
5 Schraube (Federbein, Rahmen) 1
6 Federbein 1
7 Sicherungsmutter 1 Nur lockern.
8 Einstellmutter 1 Nur lockern.
9Unterer Federsitz
1
1
2
AMORTISSEUR ARRIERE
Organisation de la dépose:1 Dépose de l’amortisseur arrière2 Démontage de l’amortisseur arrière
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la déposeDEPOSE DE L’AMORTISSEUR
ARRIERE
Maintenir la machine en plaçant un support
approprié sous le moteur.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Selle et ruban d’ajustement Se référer à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
Silencieux Se référer à la section “TUYAU D’ECHAPPEMENT ET
SILENCIEUX” du CHAPITRE 4.
1 Boulon (réservoir) 1
2 Bride (raccord de filtre à air) 1 Desserrer uniquement.
3 Cadre arrière 1
4 Boulon (amortisseur arrière-bras de relais) 1 Tenir le bras oscillant.
5 Boulon (amortisseur arrière-cadre) 1
6 Amortisseur arrière 1
7 Contre-écrou 1 Desserrer uniquement.
8 Dispositif de réglage 1 Desserrer uniquement.
9Guide de ressort inférieur
1
1
2
AMMORTIZZATORE POSTERIORE
Portata dello smontaggio:1 Rimozione ammortizzatore posteriore2 Smontaggio ammortizzatore posteriore
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
Preparazione per la rimozioneRIMOZIONE AMMORTIZZATORE
POSTERIORE
Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
AVVERTENZA
Sostenere saldamente il veicolo in modo che non ci siail rischio che si rovesci.
Sella e fascia di regolazione Fare riferimento al paragrafo “SELLA, SERBATOIO
DEL CARBURANTE E CARENATURA LATERALE”.
Silenziatore Fare riferimento al paragrafo “TUBO DI SCARICO E
SILENZIATORE” nel CAPITOLO 4.
1 Bullone (serbatoio) 1
2 Morsetto (giunto filtro dell’aria) 1 Allentare soltanto.
3 Telaio posteriore 1
4 Bullone (ammortizzatore posteriore - leva di
rinvio)1 Sostenere il forcellone oscillante.
5 Bullone (ammortizzatore posteriore - telaio) 1
6 Ammortizzatore posteriore 1
7 Controdado 1 Allentare soltanto.
8 Registro 1 Allentare soltanto.
9 Guida molla inferiore 1
1
2

5 - 59

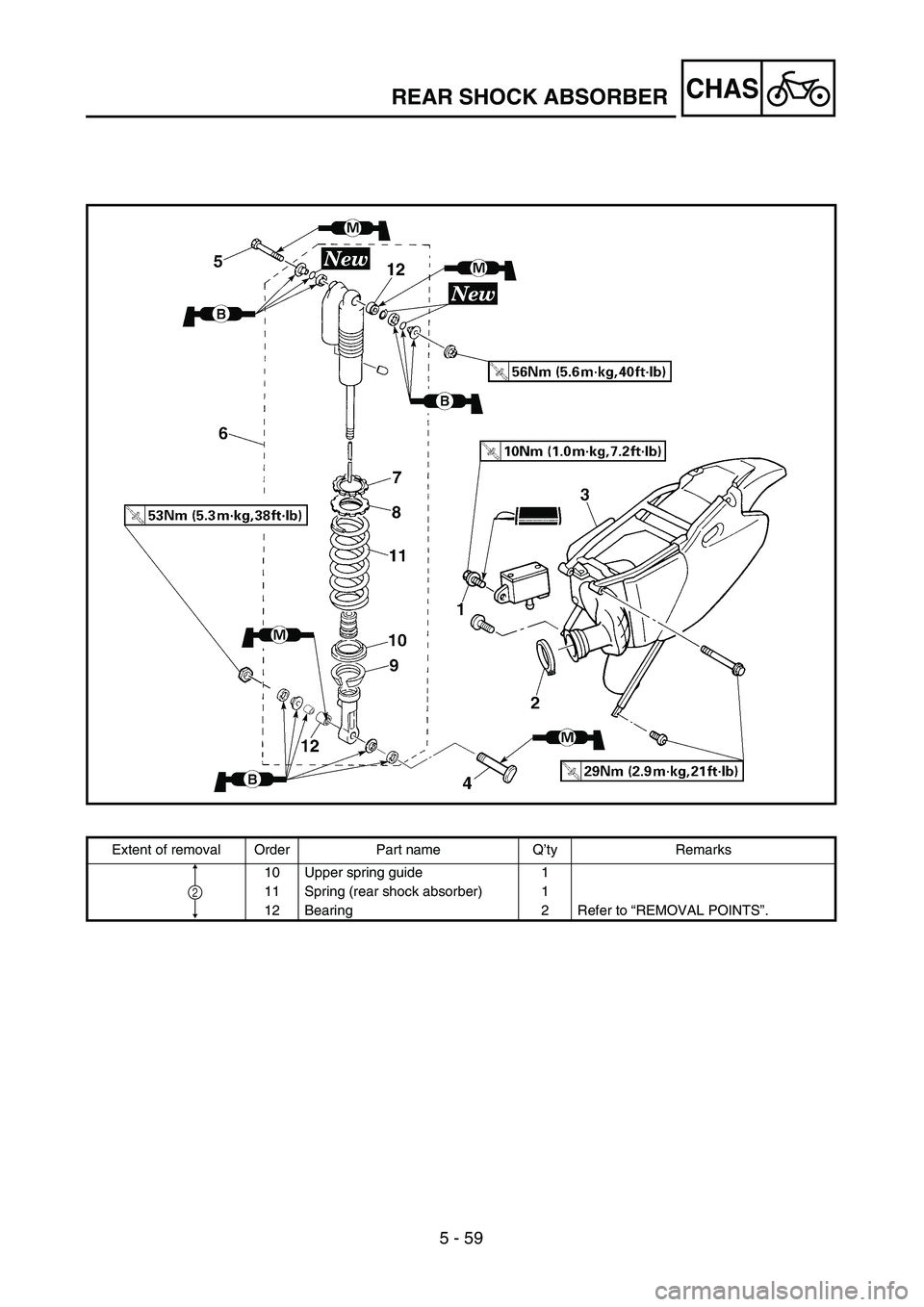

CHASREAR SHOCK ABSORBER
Extent of removal Order Part name Q’ty Remarks
10 Upper spring guide 1
11 Spring (rear shock absorber) 1

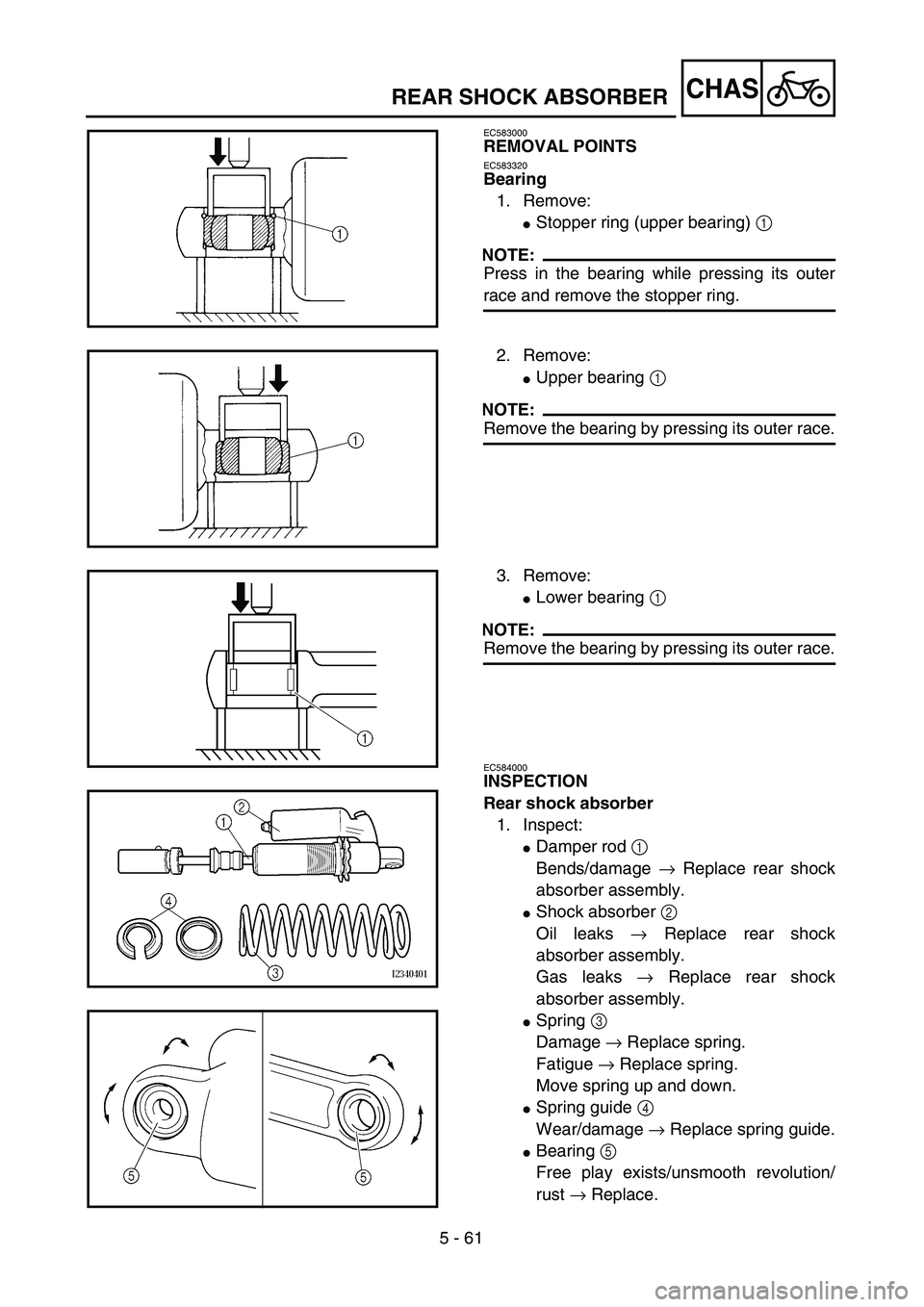

12 Bearing 2 Refer to “REMOVAL POINTS”.
2

5 - 59
CHAS

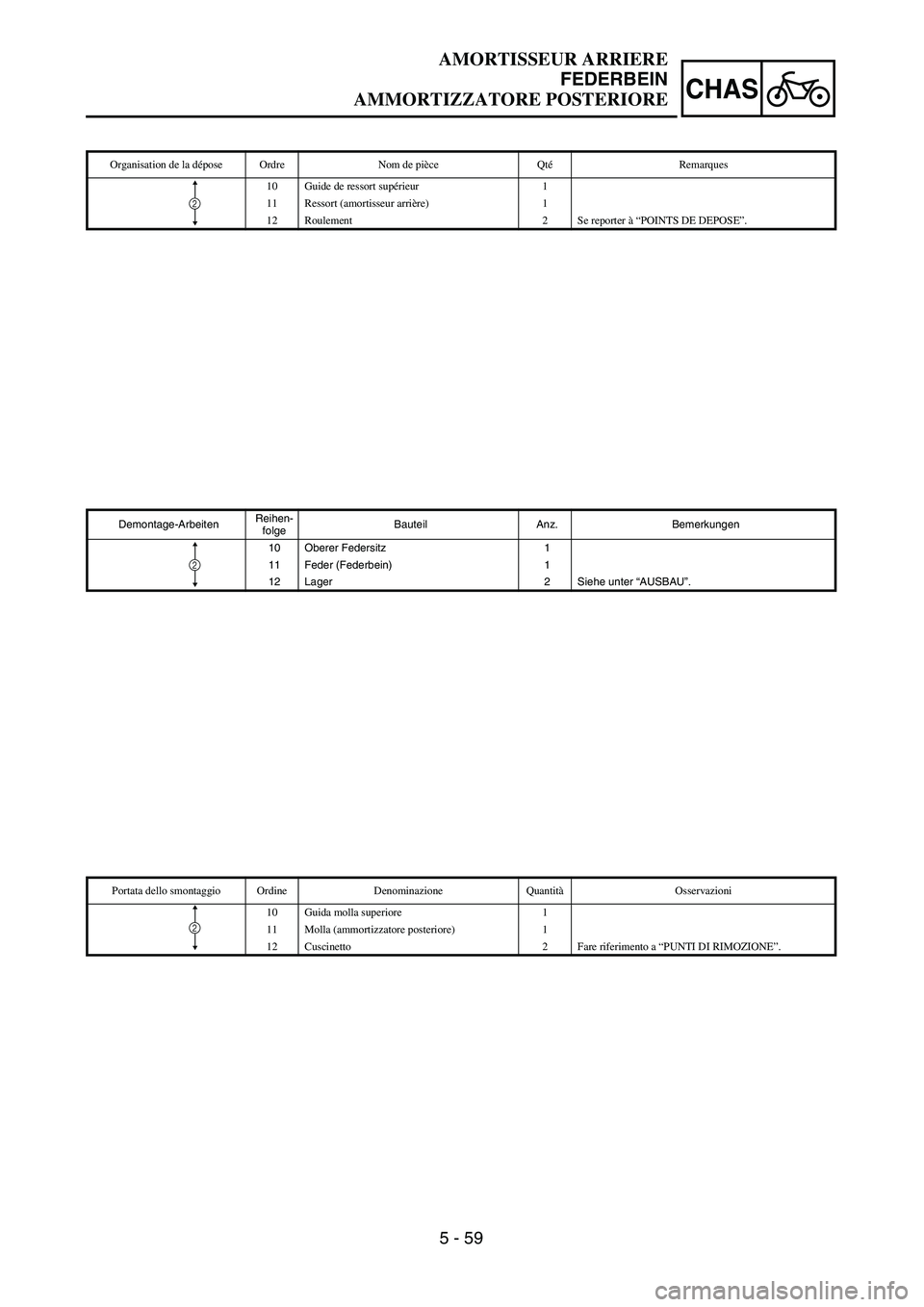

Organisation de la dépose Ordre Nom de pièce QtéRemarques
10 Guide de ressort supérieur 1
11 Ressort (amortisseur arrière) 1

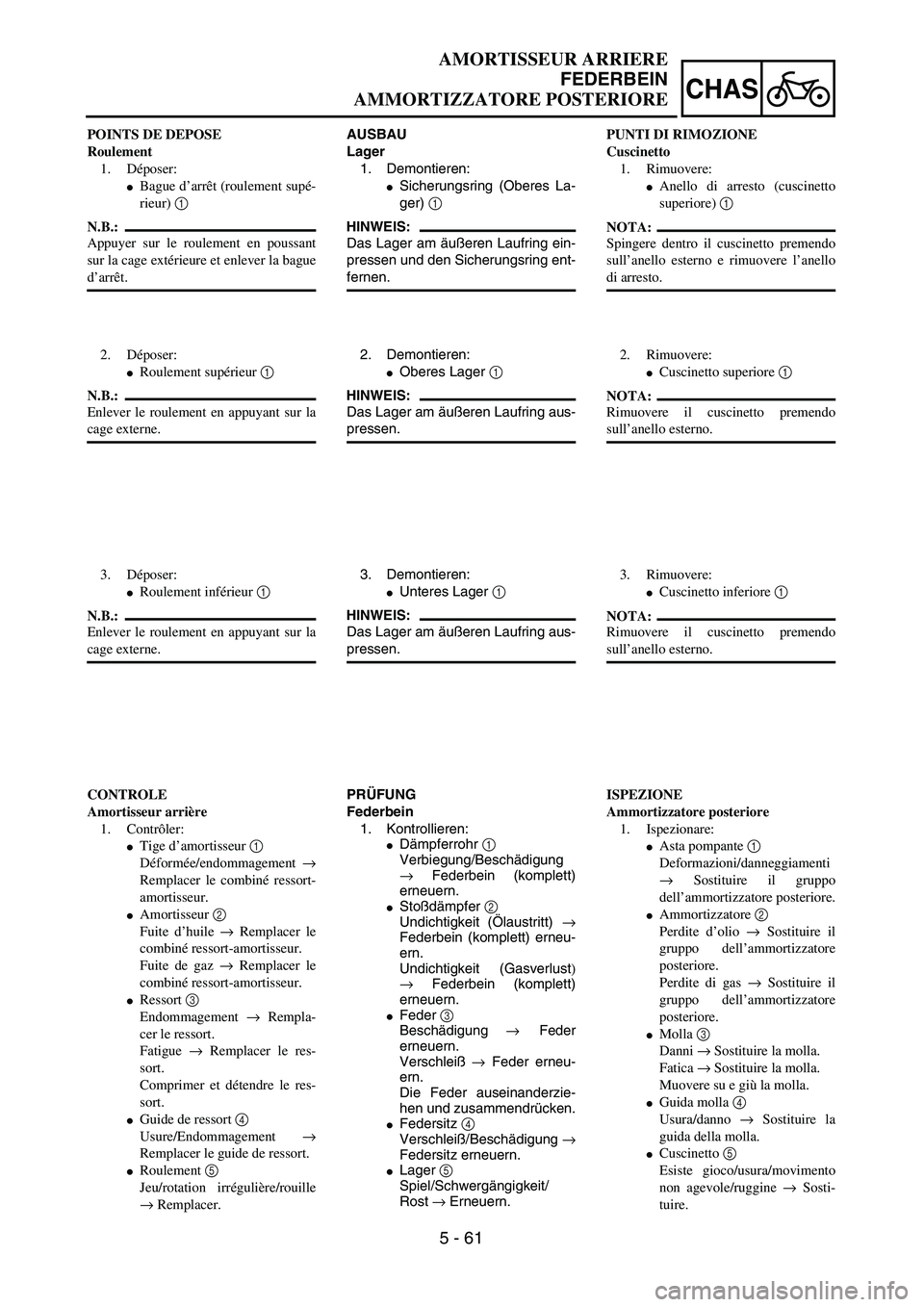

12 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
2
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
10 Oberer Federsitz 1
11 Feder (Federbein) 1
12 Lager 2 Siehe unter “AUSBAU”.
2
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
10 Guida molla superiore 1
11 Molla (ammortizzatore posteriore) 1
12 Cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
2

5 - 60
CHAS
HANDLING NOTE
WARNING
This rear shock absorber is provided with a
separate type tank filled with high-pressure
nitrogen gas. To prevent the danger of
explosion, read and understand the follow-
ing information before handling the shock
absorber.
The manufacturer can not be held respon-
sible for property damage or personal
injury that may result from improper han-
dling.
1. Never tamper or attempt to disassem-
ble the cylinder or the tank.
2. Never throw the rear shock absorber
into an open flame or other high heat.
The rear shock absorber may explode
as a result of nitrogen gas expansion
and/or damage to the hose.
3. Be careful not to damage any part of
the gas tank. A damaged gas tank will
impair the damping performance or
cause a malfunction.
4. Take care not to scratch the contact
surface of the piston rod with the cylin-
der; or oil could leak out.
5. Never attempt to remove the plug at
the bottom of the nitrogen gas tank. It
is very dangerous to remove the plug.
6. When scrapping the rear shock
absorber, follow the instructions on
disposal.
NOTES ON DISPOSAL (YAMAHA DEALERS
ONLY)
Before disposing the rear shock absorber, be
sure to extract the nitrogen gas from valve 1.
Wear eye protection to prevent eye damage
from escaping gas and/or metal chips.
WARNING
To dispose of a damaged or worn-out rear
shock absorber, take the unit to your
Yamaha dealer for this disposal procedure.
REAR SHOCK ABSORBER

5 - 60
CHAS
HINWEIS ZUM UMGANG MIT DEM
STOSSDÄMPFER
WARNUNG
Der Stoßdämpfer enthält Stick-
stoff unter hohem Druck. Vor
Arbeiten am Stoßdämpfer die fol-
genden Erläuterungen sorgfältig
durchlesen und die gegebenen
Vorsichtsmaßregeln befolgen.
Der Hersteller übernimmt keinerlei
Haftung für Unfälle, Verletzungen
oder Schäden, die auf unsachge-
mäße Behandlung des Stoßdämp-
fers zurückzuführen sind.
1. Den Stoßdämpfer unter kei-
nen Umständen öffnen oder
manipulieren.
2. Den Stoßdämpfer vor Hitze
und offenen Flammen schüt-
zen. Der hitzebedingte
Druckanstieg kann eine Ex-
plosion des Stoßdämpfers
bewirken.
3. Den Gaszylinder vor Verfor-
mung und Beschädigung
schützen. Ein deformierter
Zylinder vermindert die
Dämpfwirkung.
4. Die Kontaktfläche zwischen
Dämpferrohr und Zylinder
nicht zerkratzen, da sonst Öl
austreten kann.
5. UNTER KEINEN UMSTÄN-
DEN die Schraube an der Un-
terseite des Gaszylinders lö-
sen.
6. Den Stoßdämpfer sachge-
mäß entsorgen.
HINWEIS ZUR ENTSORGUNG
(nur Yamaha-Händler)
Vor der Entsorgung des Stoßdämp-
fers muß der Gasdruck in dessen
Innerem über das Ventil 1 vollstän-
dig abgebaut werden. Unbedingt
eine Schutzbrille tragen, um Augen-
verletzungen durch ausströmendes
Gas oder umherfliegende Metall-
späne zu vermeiden.
WARNUNG
Den Stoßdämpfer vom Yamaha-
Händler entsorgen lassen.
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Cet amortisseur est muni d’un réser-
voir type séparé contenant de l’azote
sous haute pression. Il doit être de ce
fait manipulé avec une attention parti-
culière. Afin d’éviter les risques
d’explosion, il convient de lire attenti-
vement les instructions suivantes.
Le fabricant de cet amortisseur ne
peut être tenu pour responsable de
tout accident, dommage matériel ou
corporel résultant d’une manipulation
incorrecte.
1. Ne jamais essayer de démonter
le cylindre ou le réservoir à gaz.
2. Ne jamais jeter un amortisseur
usagé au feu ou l’exposer à une
chaleur intense. L’amortisseur
pourrait exploser suite à la dila-
tation de l’azote qu’il contient
ou à la détérioration de la durit.
3. Prendre garde à ne pas endom-
mager toute partie du réservoir
à gaz. Un réservoir à gaz endom-
magé affectera la capacité
d’amortissement ou entraînera
un mauvais fonctionnement.
4. Prendre garde à ne pas rayer la
surface de contact de la tige du
piston avec le cylindre; l’huile
pourrait fuir.
5. Ne jamais essayer d’enlever le
plot situé au bas du réservoir à
azote. Il est très dangereux
d’enlever le plot.
6. Pour la mise au rebut de l’amor-
tisseur, suivre les instructions
concernant cette opération.
REMARQUE CONCERNANT LA
MISE AU REBUT (TRAVAIL A
EFFECTUER PAR UN CONCES-
SIONNAIRE YAMAHA)
Avant de mettre l’amortisseur au rebut,
ne pas oublier d’extraire l’azote par la
valve 1. Ne pas oublier de porter des
lunettes de protection pour se protéger
les yeux contre les copeaux métalliques
et le gaz qui s’échappe.
AVERTISSEMENT
Confier la mise au rebut d’un amortis-
seur endommagé ou usé à un conces-
sionnaire YamahaNOTA PER LA MANIPOLAZIONE
AVVERTENZA
Questo ammortizzatore posteriore è
dotato di un serbatoio separato riem-
pito con azoto ad alta pressione. Per
evitare il rischio di esplosione, leggere
e comprendere le seguenti informa-
zioni prima di maneggiare l’ammor-
tizzatore posteriore.
Il costruttore declina ogni responsabi-
lità per danni alla proprietà o lesioni
personali derivanti da una gestione
impropria.
1. Non manomettere né tentare di
smontare il cilindro o il serba-
toio.
2. Non lanciare l’ammortizzatore
posteriore su fiamme vive né
sottoporlo a temperature ele-
vate. L’ammortizzatore poste-
riore potrebbe esplodere a causa
dell’espansione dell’azoto e/o
danni al flessibile.
3. Fare attenzione a non danneg-
giare il serbatoio del gas. Un ser-
batoio del gas danneggiato
comprometterebbe le presta-
zioni di smorzamento o
potrebbe provocare un cattivo
funzionamento.
4. Fare attenzione a non graffiare
la superficie di contatto dell’asta
del pistone con il cilindro altri-
menti l’olio potrebbe fuoriu-
scire.
5. Non tentare mai di rimuovere il
tappo nella parte inferiore del
serbatoio dell’azoto. È molto
pericoloso rimuovere il tappo.
6. Quando si getta via l’ammortiz-
zatore posteriore, rispettare le
istruzioni relative allo smalti-
mento.
NOTE SULLO SMALTIMENTO
(SOLO RIVENDITORI YAMAHA)
Prima di provvedere allo smaltimento
dell’ammortizzatore posteriore, accer-
tarsi di aver estratto l’azoto dalla valvola
1. Indossare occhiali protettivi per evi-
tare ferite agli occhi dovute al gas libe-
rato o a schegge metalliche.
AVVERTENZA
Per provvedere allo smaltimento di un
ammortizzatore danneggiato o usu-
rato, rivolgersi ad un rivenditore
Yamaha per questa procedura di
smaltimento.

5 - 61
CHAS
EC583000
REMOVAL POINTS
EC583320
Bearing
1. Remove:
Stopper ring (upper bearing) 1
NOTE:
Press in the bearing while pressing its outer
race and remove the stopper ring.
2. Remove:
Upper bearing 1
NOTE:
Remove the bearing by pressing its outer race.
3. Remove:
Lower bearing 1
NOTE:
Remove the bearing by pressing its outer race.
EC584000
INSPECTION
Rear shock absorber
1. Inspect:
Damper rod 1
Bends/damage → Replace rear shock
absorber assembly.
Shock absorber 2
Oil leaks → Replace rear shock
absorber assembly.
Gas leaks → Replace rear shock
absorber assembly.
Spring 3
Damage → Replace spring.
Fatigue → Replace spring.
Move spring up and down.
Spring guide 4
Wear/damage → Replace spring guide.
Bearing 5
Free play exists/unsmooth revolution/
rust → Replace.
REAR SHOCK ABSORBER

5 - 61
CHAS
AUSBAU
Lager
1. Demontieren:
Sicherungsring (Oberes La-
ger) 1
HINWEIS:
Das Lager am äußeren Laufring ein-
pressen und den Sicherungsring ent-
fernen.
2. Demontieren:
Oberes Lager 1
HINWEIS:
Das Lager am äußeren Laufring aus-
pressen.
3. Demontieren:
Unteres Lager 1
HINWEIS:
Das Lager am äußeren Laufring aus-
pressen.
PRÜFUNG
Federbein
1. Kontrollieren:
Dämpferrohr 1
Verbiegung/Beschädigung
→ Federbein (komplett)
erneuern.
Stoßdämpfer 2
Undichtigkeit (Ölaustritt) →
Federbein (komplett) erneu-
ern.
Undichtigkeit (Gasverlust)
→ Federbein (komplett)
erneuern.
Feder 3
Beschädigung → Feder
erneuern.
Verschleiß → Feder erneu-
ern.
Die Feder auseinanderzie-
hen und zusammendrücken.
Federsitz 4
Verschleiß/Beschädigung →
Federsitz erneuern.
Lager 5
Spiel/Schwergängigkeit/
Rost → Erneuern.
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE
POINTS DE DEPOSE
Roulement
1. Déposer:
Bague d’arrêt (roulement supé-
rieur) 1
N.B.:
Appuyer sur le roulement en poussant
sur la cage extérieure et enlever la bague
d’arrêt.
2. Déposer:
Roulement supérieur 1
N.B.:
Enlever le roulement en appuyant sur la
cage externe.
3. Déposer:
Roulement inférieur 1
N.B.:
Enlever le roulement en appuyant sur la
cage externe.
CONTROLE
Amortisseur arrière
1. Contrôler:
Tige d’amortisseur 1
Déformée/endommagement →
Remplacer le combiné ressort-
amortisseur.
Amortisseur 2
Fuite d’huile → Remplacer le
combiné ressort-amortisseur.
Fuite de gaz → Remplacer le
combiné ressort-amortisseur.
Ressort 3
Endommagement → Rempla-
cer le ressort.
Fatigue → Remplacer le res-
sort.
Comprimer et détendre le res-
sort.
Guide de ressort 4
Usure/Endommagement →
Remplacer le guide de ressort.
Roulement 5
Jeu/rotation irrégulière/rouille
→ Remplacer.PUNTI DI RIMOZIONE
Cuscinetto
1. Rimuovere:
Anello di arresto (cuscinetto
superiore) 1
NOTA:
Spingere dentro il cuscinetto premendo
sull’anello esterno e rimuovere l’anello
di arresto.
2. Rimuovere:
Cuscinetto superiore 1
NOTA:
Rimuovere il cuscinetto premendo
sull’anello esterno.
3. Rimuovere:
Cuscinetto inferiore 1
NOTA:
Rimuovere il cuscinetto premendo
sull’anello esterno.
ISPEZIONE
Ammortizzatore posteriore
1. Ispezionare:
Asta pompante 1
Deformazioni/danneggiamenti
→ Sostituire il gruppo
dell’ammortizzatore posteriore.
Ammortizzatore 2
Perdite d’olio → Sostituire il
gruppo dell’ammortizzatore
posteriore.
Perdite di gas → Sostituire il
gruppo dell’ammortizzatore
posteriore.
Molla 3
Danni → Sostituire la molla.
Fatica → Sostituire la molla.
Muovere su e giù la molla.
Guida molla 4
Usura/danno → Sostituire la
guida della molla.
Cuscinetto 5
Esiste gioco/usura/movimento
non agevole/ruggine → Sosti-
tuire.

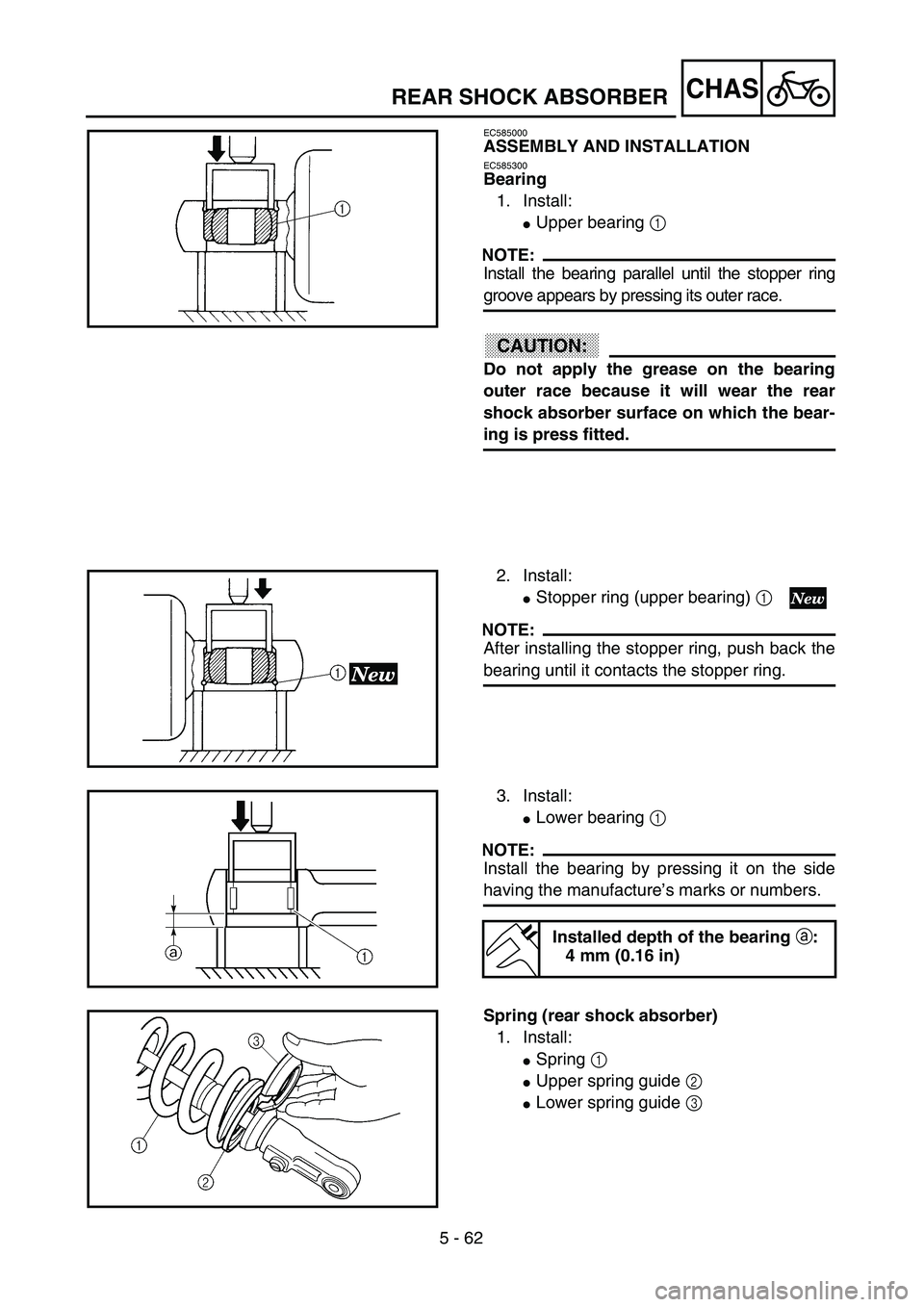

5 - 62
CHASREAR SHOCK ABSORBER
EC585000
ASSEMBLY AND INSTALLATION
EC585300
Bearing
1. Install:
Upper bearing 1
NOTE:
Install the bearing parallel until the stopper ring
groove appears by pressing its outer race.
ACHTUNG:CAUTION:
Do not apply the grease on the bearing
outer race because it will wear the rear
shock absorber surface on which the bear-
ing is press fitted.
2. Install:
Stopper ring (upper bearing) 1
NOTE:
After installing the stopper ring, push back the
bearing until it contacts the stopper ring.
3. Install:
Lower bearing 1
NOTE:
Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
Installed depth of the bearing a:
4 mm (0.16 in)
Spring (rear shock absorber)
1. Install:
Spring 1
Upper spring guide 2
Lower spring guide 3
