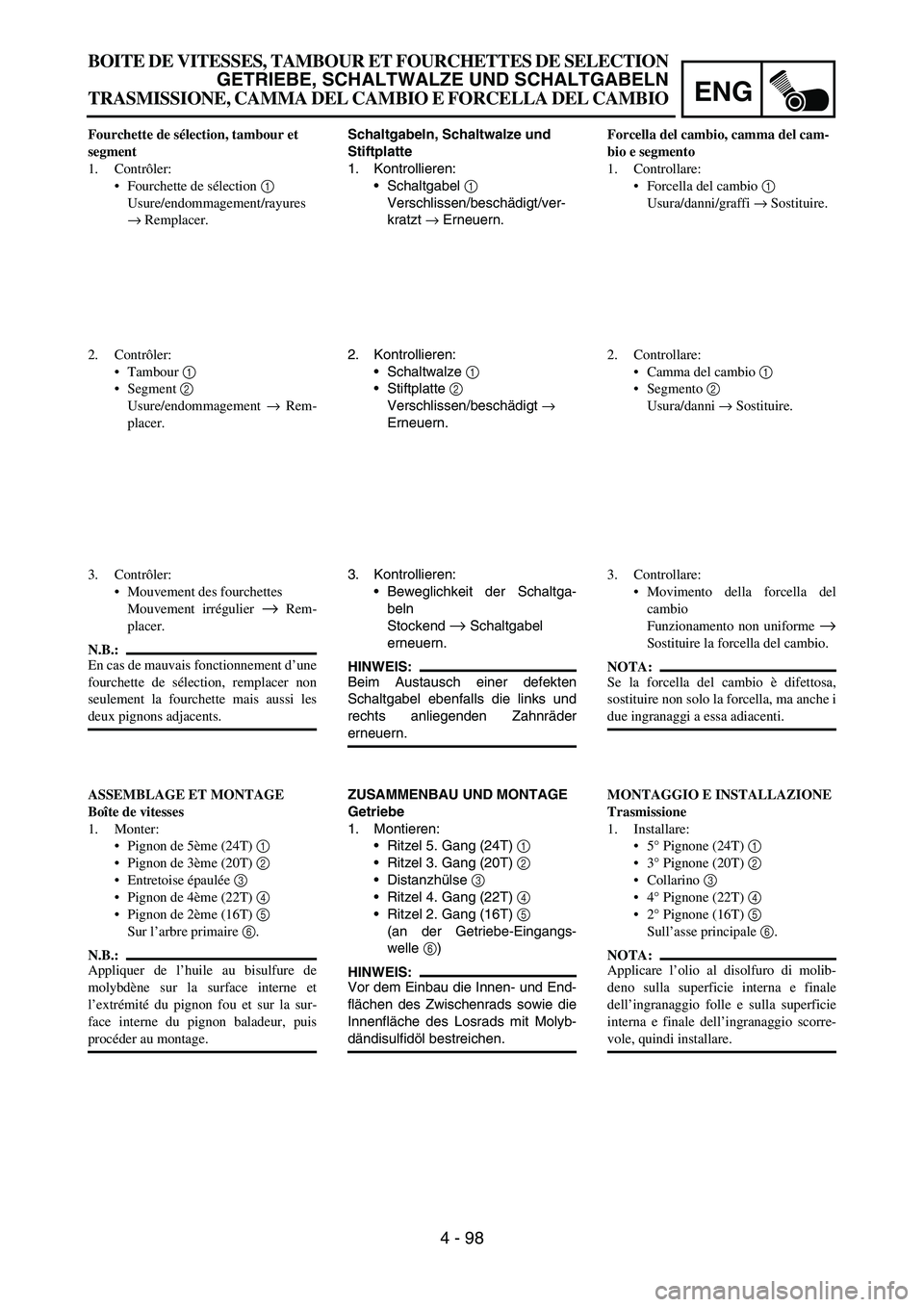

4 - 98
Schaltgabeln, Schaltwalze und
Stiftplatte
1. Kontrollieren:
Schaltgabel
1
Verschlissen/beschädigt/ver-
kratzt
→ Erneuern.
2. Kontrollieren:
Schaltwalze
1
Stiftplatte
2
Verschlissen/beschädigt
→
Erneuern.
3. Kontrollieren:
Beweglichkeit der Schaltga-
beln
Stockend
→ Schaltgabel
erneuern.
HINWEIS:
Beim Austausch einer defekten
Schaltgabel ebenfalls die links und
rechts anliegenden Zahnräder
erneuern.
ZUSAMMENBAU UND MONTAGE
Getriebe
1. Montieren:
Ritzel 5. Gang (24T)
1
Ritzel 3. Gang (20T)
2
Distanzhülse
3
Ritzel 4. Gang (22T)
4
Ritzel 2. Gang (16T)
5
(an der Getriebe-Eingangs-
welle
6)
HINWEIS:
Vor dem Einbau die Innen- und End-
flächen des Zwischenrads sowie die
Innenfläche des Losrads mit Molyb-
dändisulfidöl bestreichen. Fourchette de sélection, tambour et
segment
1. Contrôler:
Fourchette de sélection 1
Usure/endommagement/rayures
→ Remplacer.
2. Contrôler:
Tambour 1
Segment 2
Usure/endommagement → Rem-
placer.
3. Contrôler:
Mouvement des fourchettes
Mouvement irrégulier
→ Rem-
placer.
N.B.:
En cas de mauvais fonctionnement d’une
fourchette de sélection, remplacer non
seulement la fourchette mais aussi les
deux pignons adjacents.
ASSEMBLAGE ET MONTAGE
Boîte de vitesses
1. Monter:
Pignon de 5ème (24T) 1
Pignon de 3ème (20T) 2
Entretoise épaulée 3
Pignon de 4ème (22T) 4
Pignon de 2ème (16T) 5
Sur l’arbre primaire 6.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur la surface interne et
l’extrémité du pignon fou et sur la sur-
face interne du pignon baladeur, puis
procéder au montage.Forcella del cambio, camma del cam-
bio e segmento
1. Controllare:
Forcella del cambio 1
Usura/danni/graffi → Sostituire.
2. Controllare:
Camma del cambio 1
Segmento 2
Usura/danni → Sostituire.
3. Controllare:
Movimento della forcella del
cambio
Funzionamento non uniforme
→
Sostituire la forcella del cambio.
NOTA:
Se la forcella del cambio è difettosa,
sostituire non solo la forcella, ma anche i
due ingranaggi a essa adiacenti.
MONTAGGIO E INSTALLAZIONE
Trasmissione
1. Installare:
5° Pignone (24T) 1
3° Pignone (20T) 2
Collarino 3
4° Pignone (22T) 4
2° Pignone (16T) 5
Sull’asse principale 6.
NOTA:
Applicare l’olio al disolfuro di molib-
deno sulla superficie interna e finale
dell’ingranaggio folle e sulla superficie
interna e finale dell’ingranaggio scorre-
vole, quindi installare.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO

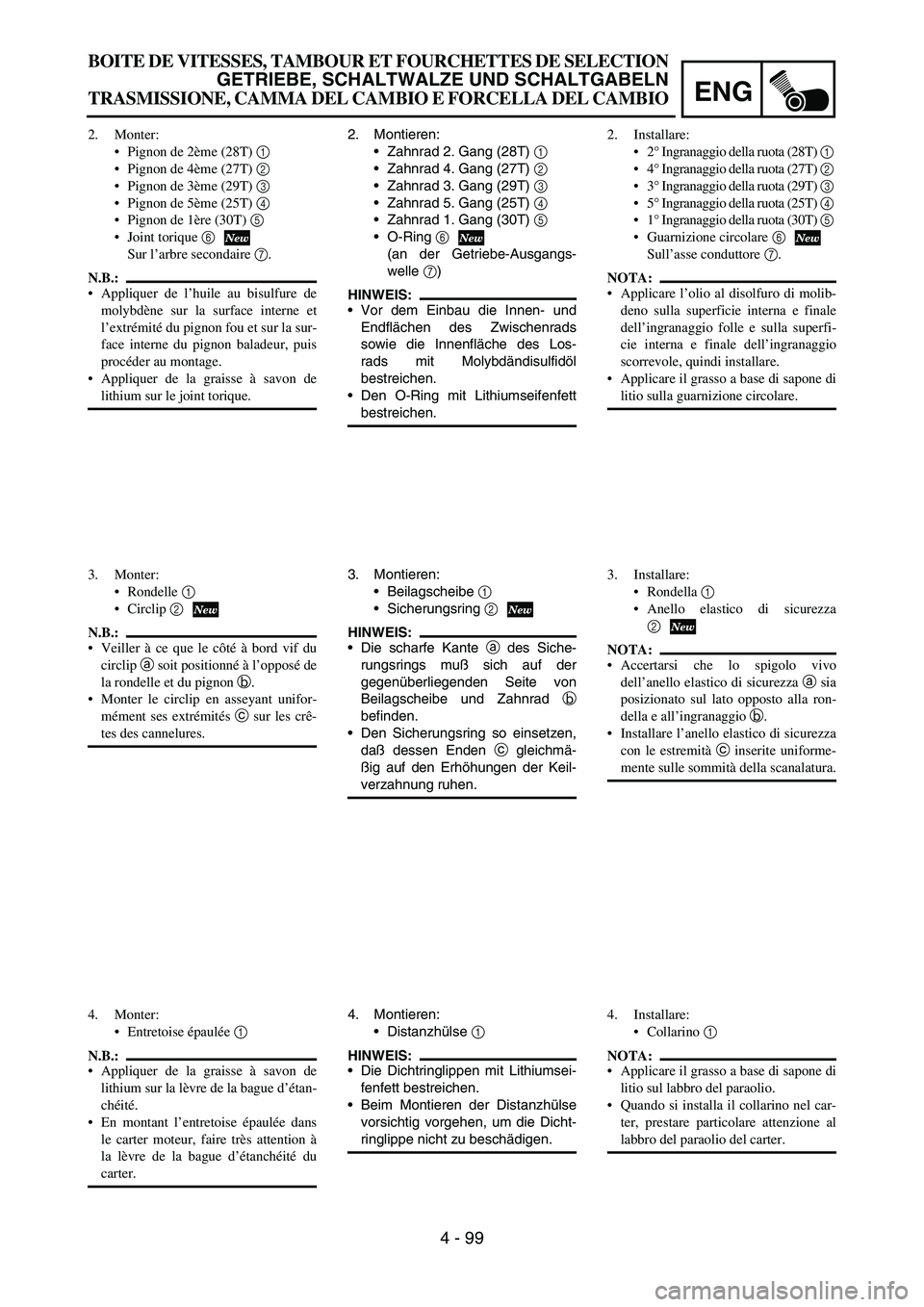

4 - 99

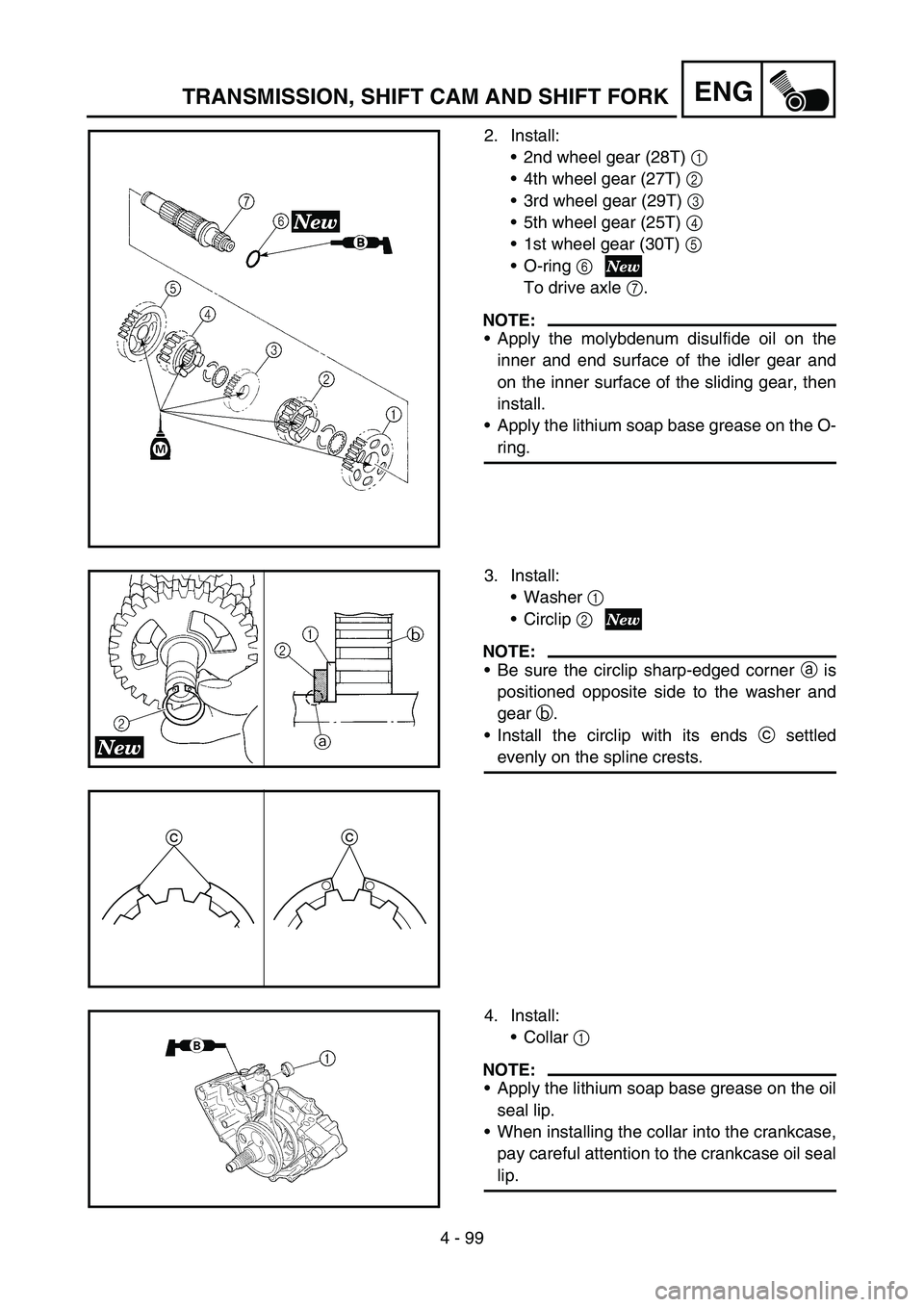

ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
2. Install:
2nd wheel gear (28T) 1
4th wheel gear (27T) 2
3rd wheel gear (29T) 3
5th wheel gear (25T) 4
1st wheel gear (30T) 5
O-ring 6
To drive axle 7.
NOTE:
Apply the molybdenum disulfide oil on the
inner and end surface of the idler gear and
on the inner surface of the sliding gear, then
install.
Apply the lithium soap base grease on the O-
ring.
3. Install:
Washer 1
Circlip 2
NOTE:
Be sure the circlip sharp-edged corner a is
positioned opposite side to the washer and
gear b.
Install the circlip with its ends c settled
evenly on the spline crests.
cc
4. Install:
Collar 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
When installing the collar into the crankcase,
pay careful attention to the crankcase oil seal
lip.

ENG
4 - 99
2. Montieren:
Zahnrad 2. Gang (28T)
1
Zahnrad 4. Gang (27T)
2
Zahnrad 3. Gang (29T)
3
Zahnrad 5. Gang (25T)
4
Zahnrad 1. Gang (30T)
5
O-Ring
6
(an der Getriebe-Ausgangs-
welle
7)
HINWEIS:
Vor dem Einbau die Innen- und
Endflächen des Zwischenrads
sowie die Innenfläche des Los-
rads mit Molybdändisulfidöl
bestreichen.
Den O-Ring mit Lithiumseifenfett
bestreichen.
3. Montieren:
Beilagscheibe
1
Sicherungsring
2
HINWEIS:
Die scharfe Kante
a des Siche-
rungsrings muß sich auf der
gegenüberliegenden Seite von
Beilagscheibe und Zahnrad
b
befinden.
Den Sicherungsring so einsetzen,
daß dessen Enden
c gleichmä-
ßig auf den Erhöhungen der Keil-
verzahnung ruhen.
4. Montieren:
Distanzhülse
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
Beim Montieren der Distanzhülse
vorsichtig vorgehen, um die Dicht-
ringlippe nicht zu beschädigen. 2. Monter:
Pignon de 2ème (28T) 1
Pignon de 4ème (27T) 2
Pignon de 3ème (29T) 3
Pignon de 5ème (25T) 4
Pignon de 1ère (30T) 5
Joint torique 6
Sur l’arbre secondaire 7.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur la surface interne et
l’extrémité du pignon fou et sur la sur-
face interne du pignon baladeur, puis
procéder au montage.
Appliquer de la graisse à savon de
lithium sur le joint torique.
3. Monter:
Rondelle 1
Circlip 2
N.B.:
Veiller à ce que le côté à bord vif du
circlip a soit positionné à l’opposé de
la rondelle et du pignon b.
Monter le circlip en asseyant unifor-
mément ses extrémités c sur les crê-
tes des cannelures.
4. Monter:
Entretoise épaulée 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
En montant l’entretoise épaulée dans
le carter moteur, faire très attention à
la lèvre de la bague d’étanchéité du
carter.2. Installare:
2° Ingranaggio della ruota (28T) 1
4° Ingranaggio della ruota (27T) 2
3° Ingranaggio della ruota (29T) 3
5° Ingranaggio della ruota (25T) 4
1° Ingranaggio della ruota (30T) 5
Guarnizione circolare 6
Sull’asse conduttore 7.
NOTA:
Applicare l’olio al disolfuro di molib-
deno sulla superficie interna e finale
dell’ingranaggio folle e sulla superfi-
cie interna e finale dell’ingranaggio
scorrevole, quindi installare.
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
3. Installare:
Rondella 1
Anello elastico di sicurezza
2
NOTA:
Accertarsi che lo spigolo vivo
dell’anello elastico di sicurezza a sia
posizionato sul lato opposto alla ron-
della e all’ingranaggio b.
Installare l’anello elastico di sicurezza
con le estremità c inserite uniforme-
mente sulle sommità della scanalatura.
4. Installare:
Collarino 1
NOTA:
Applicare il grasso a base di sapone di
litio sul labbro del paraolio.
Quando si installa il collarino nel car-
ter, prestare particolare attenzione al
labbro del paraolio del carter.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO

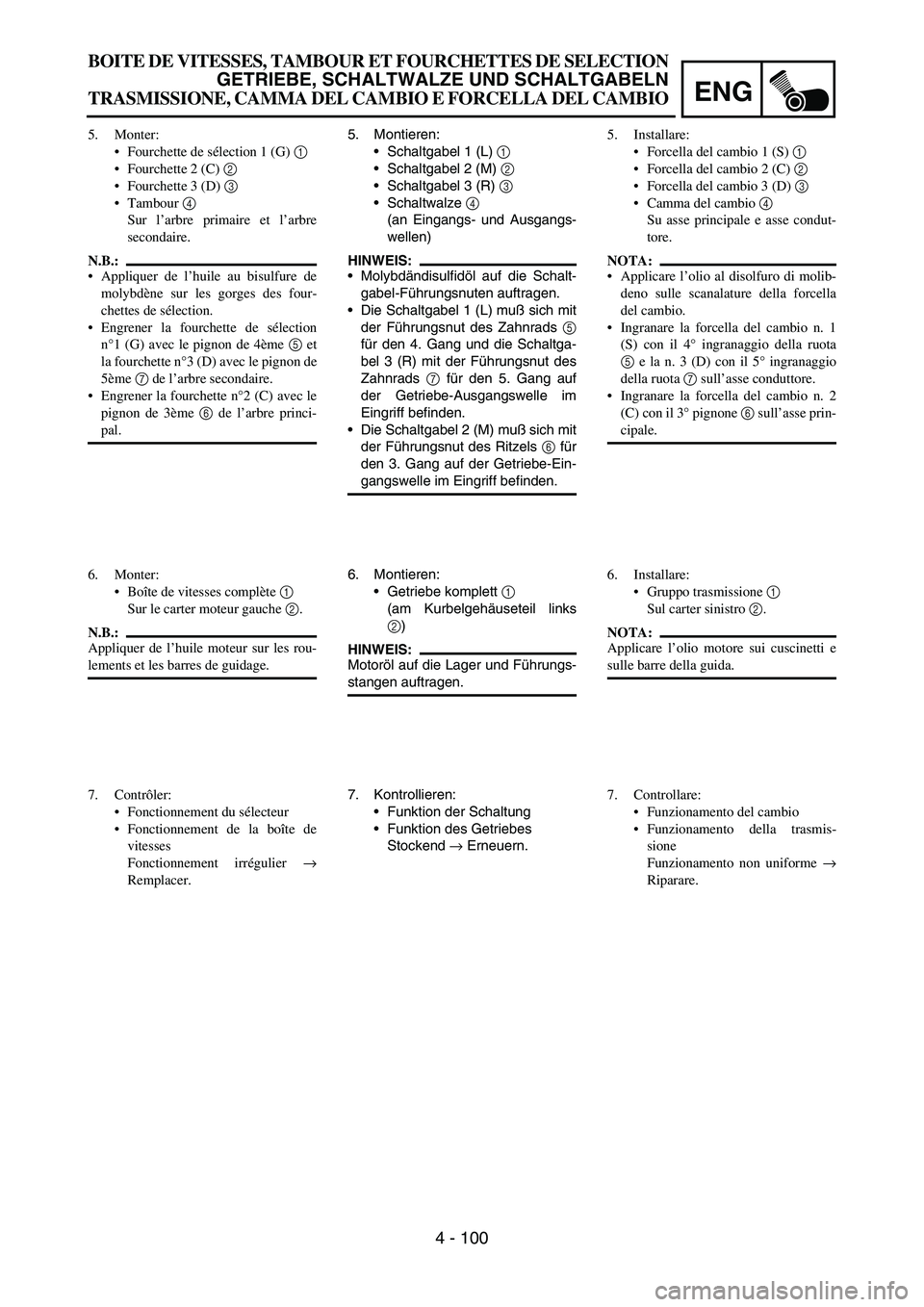

4 - 100
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
5. Install:
Shift fork 1 (L) 1
Shift fork 2 (C) 2
Shift fork 3 (R) 3
Shift cam 4
To main axle and drive axle.
NOTE:
Apply the molybdenum disulfide oil on the
shift fork grooves.
Mesh the shift fork #1 (L) with the 4th wheel
gear 5 and #3 (R) with the 5th wheel gear 7
on the drive axle.
Mesh the shift fork #2 (C) with the 3rd pinion
gear 6 on the main axle.
6. Install:
Transmission assembly 1
To left crankcase 2.
NOTE:
Apply the engine oil on the bearings and guide
bars.
7. Check:
Shifter operation
Transmission operation
Unsmooth operation → Repair.

ENG
4 - 100
5. Montieren:
Schaltgabel 1 (L)
1
Schaltgabel 2 (M)
2
Schaltgabel 3 (R)
3
Schaltwalze
4
(an Eingangs- und Ausgangs-
wellen)
HINWEIS:
Molybdändisulfidöl auf die Schalt-
gabel-Führungsnuten auftragen.
Die Schaltgabel 1 (L) muß sich mit
der Führungsnut des Zahnrads
5
für den 4. Gang und die Schaltga-
bel 3 (R) mit der Führungsnut des
Zahnrads
7 für den 5. Gang auf
der Getriebe-Ausgangswelle im
Eingriff befinden.
Die Schaltgabel 2 (M) muß sich mit
der Führungsnut des Ritzels
6 für
den 3. Gang auf der Getriebe-Ein-
gangswelle im Eingriff befinden.
6. Montieren:
Getriebe komplett
1
(am Kurbelgehäuseteil links
2)
HINWEIS:
Motoröl auf die Lager und Führungs-
stangen auftragen.
7. Kontrollieren:
Funktion der Schaltung
Funktion des Getriebes
Stockend
→ Erneuern. 5. Monter:
Fourchette de sélection 1 (G) 1
Fourchette 2 (C) 2
Fourchette 3 (D) 3
Tambour 4
Sur l’arbre primaire et l’arbre
secondaire.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur les gorges des four-
chettes de sélection.
Engrener la fourchette de sélection
n°1 (G) avec le pignon de 4ème 5 et
la fourchette n°3 (D) avec le pignon de
5ème 7 de l’arbre secondaire.
Engrener la fourchette n°2 (C) avec le
pignon de 3ème 6 de l’arbre princi-
pal.
6. Monter:
Boîte de vitesses complète 1
Sur le carter moteur gauche 2.
N.B.:
Appliquer de l’huile moteur sur les rou-
lements et les barres de guidage.
7. Contrôler:
Fonctionnement du sélecteur
Fonctionnement de la boîte de
vitesses
Fonctionnement irrégulier →
Remplacer.5. Installare:
Forcella del cambio 1 (S) 1
Forcella del cambio 2 (C) 2
Forcella del cambio 3 (D) 3
Camma del cambio 4
Su asse principale e asse condut-
tore.
NOTA:
Applicare l’olio al disolfuro di molib-
deno sulle scanalature della forcella
del cambio.
Ingranare la forcella del cambio n. 1
(S) con il 4° ingranaggio della ruota
5 e la n. 3 (D) con il 5° ingranaggio
della ruota 7 sull’asse conduttore.
Ingranare la forcella del cambio n. 2
(C) con il 3° pignone 6 sull’asse prin-
cipale.
6. Installare:
Gruppo trasmissione 1
Sul carter sinistro 2.
NOTA:
Applicare l’olio motore sui cuscinetti e
sulle barre della guida.
7. Controllare:
Funzionamento del cambio
Funzionamento della trasmis-
sione
Funzionamento non uniforme →
Riparare.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO

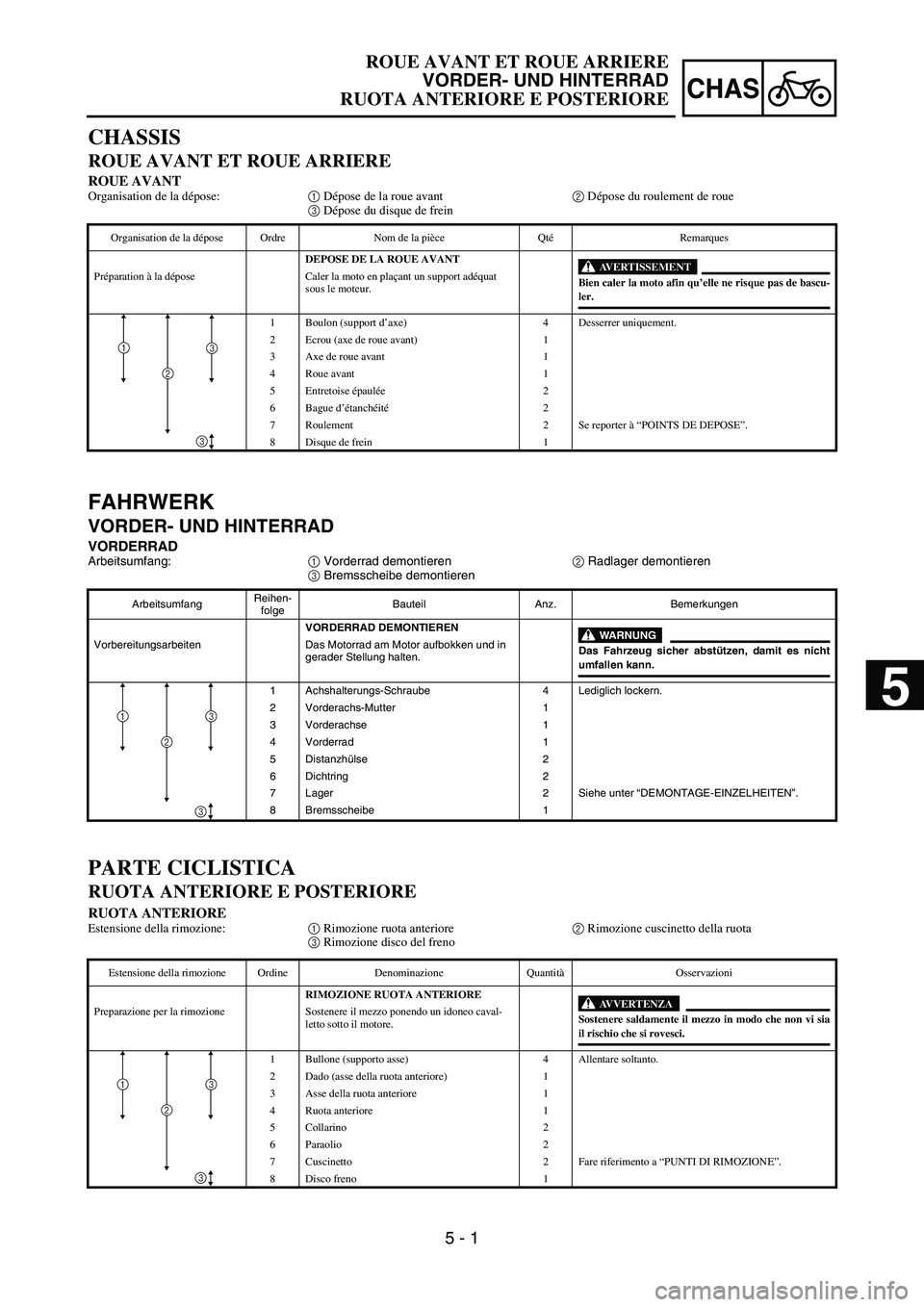

5 - 1
CHAS
EC500000
CHASSIS
EC590000
FRONT WHEEL AND REAR WHEEL
EC598000
FRONT WHEEL
FRONT WHEEL AND REAR WHEEL
Extent of removal:
1 Front wheel removal
2 Wheel bearing removal
3 Brake disc removal
Extent of removal Order Part name Q’ty Remarks
FRONT WHEEL REMOVAL
WARNING
Support the machine securely so
there is no danger of it falling over. Preparation for removal Hold the machine by placing the
suitable stand under the engine.
1 Bolt (axle holder) 4 Only loosening.
2 Nut (front wheel axle) 1
3 Front wheel axle 1
4 Front wheel 1
5 Collar 2
6 Oil seal 2
7 Bearing 2 Refer to “REMOVAL POINTS”.
8 Brake disc 1
2
31
3

5 - 1
CHAS
FAHRWERK
VORDER- UND HINTERRAD
VORDERRADArbeitsumfang:
1 Vorderrad demontieren
2 Radlager demontieren
3 Bremsscheibe demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VORDERRAD DEMONTIEREN
WARNUNGDas Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
1 Achshalterungs-Schraube 4 Lediglich lockern.
2 Vorderachs-Mutter 1
3 Vorderachse 1
4 Vorderrad 1
5 Distanzhülse 2
6 Dichtring 2
7 Lager 2 Siehe unter “DEMONTAGE-EINZELHEITEN”.
8 Bremsscheibe 1
2
13
3
CHASSIS
ROUE AVANT ET ROUE ARRIERE
ROUE AVANTOrganisation de la dépose:1 Dépose de la roue avant2 Dépose du roulement de roue
3 Dépose du disque de frein
Organisation de la dépose Ordre Nom de la pièce Qté Remarques
DEPOSE DE LA ROUE AVANT
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
1 Boulon (support d’axe) 4 Desserrer uniquement.
2 Ecrou (axe de roue avant) 1
3 Axe de roue avant 1
4 Roue avant 1
5 Entretoise épaulée 2
6 Bague d’étanchéité 2
7 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
8 Disque de frein 1
2
13
3
PARTE CICLISTICA
RUOTA ANTERIORE E POSTERIORE
RUOTA ANTERIOREEstensione della rimozione:1 Rimozione ruota anteriore2 Rimozione cuscinetto della ruota
3 Rimozione disco del freno
Estensione della rimozione Ordine Denominazione Quantità Osservazioni
RIMOZIONE RUOTA ANTERIORE
AVVERTENZASostenere saldamente il mezzo in modo che non vi siail rischio che si rovesci. Preparazione per la rimozione Sostenere il mezzo ponendo un idoneo caval-
letto sotto il motore.
1 Bullone (supporto asse) 4 Allentare soltanto.
2 Dado (asse della ruota anteriore) 1
3 Asse della ruota anteriore 1
4 Ruota anteriore 1
5 Collarino 2
6 Paraolio 2
7 Cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
8 Disco freno 1
2
13
3
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE




5

5 - 2
CHAS
EC598100
REAR WHEEL
Extent of removal:
1 Rear wheel removal
2 Wheel bearing removal
3 Brake disc removal
Extent of removal Order Part name Q’ty Remarks
REAR WHEEL REMOVAL
WARNING
Support the machine securely so
there is no danger of it falling over. Preparation for removal Hold the machine by placing the
suitable stand under the engine.
1 Nut (rear wheel axle) 1
2 Rear wheel axle 1
3 Drive chain puller 2
4 Rear wheel 1 Refer to “REMOVAL POINTS”.
5 Collar 2
6 Rear wheel sprocket 1
7 Oil seal 2
8 Circlip 1
9 Bearing 2 Refer to “REMOVAL POINTS”.
10 Brake disc 1
2
31
3
FRONT WHEEL AND REAR WHEEL

5 - 2
CHAS
HINTERRAD
Arbeitsumfang:
1 Hinterrad demontieren
2 Radlager demontieren
3 Bremsscheibe demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
HINTERRAD DEMONTIEREN
WARNUNGDas Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
1 Hinterachs-Mutter 1
2 Hinterachse 1
3 Kettenspanner 2
4 Hinterrad 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
5 Distanzhülse 2
6 Kettenrad 1
7 Dichtring 2
8 Sicherungsring 1
9 Lager 2 Siehe unter “DEMONTAGE-EINZELHEITEN”.
10 Bremsscheibe 1
2
13
3

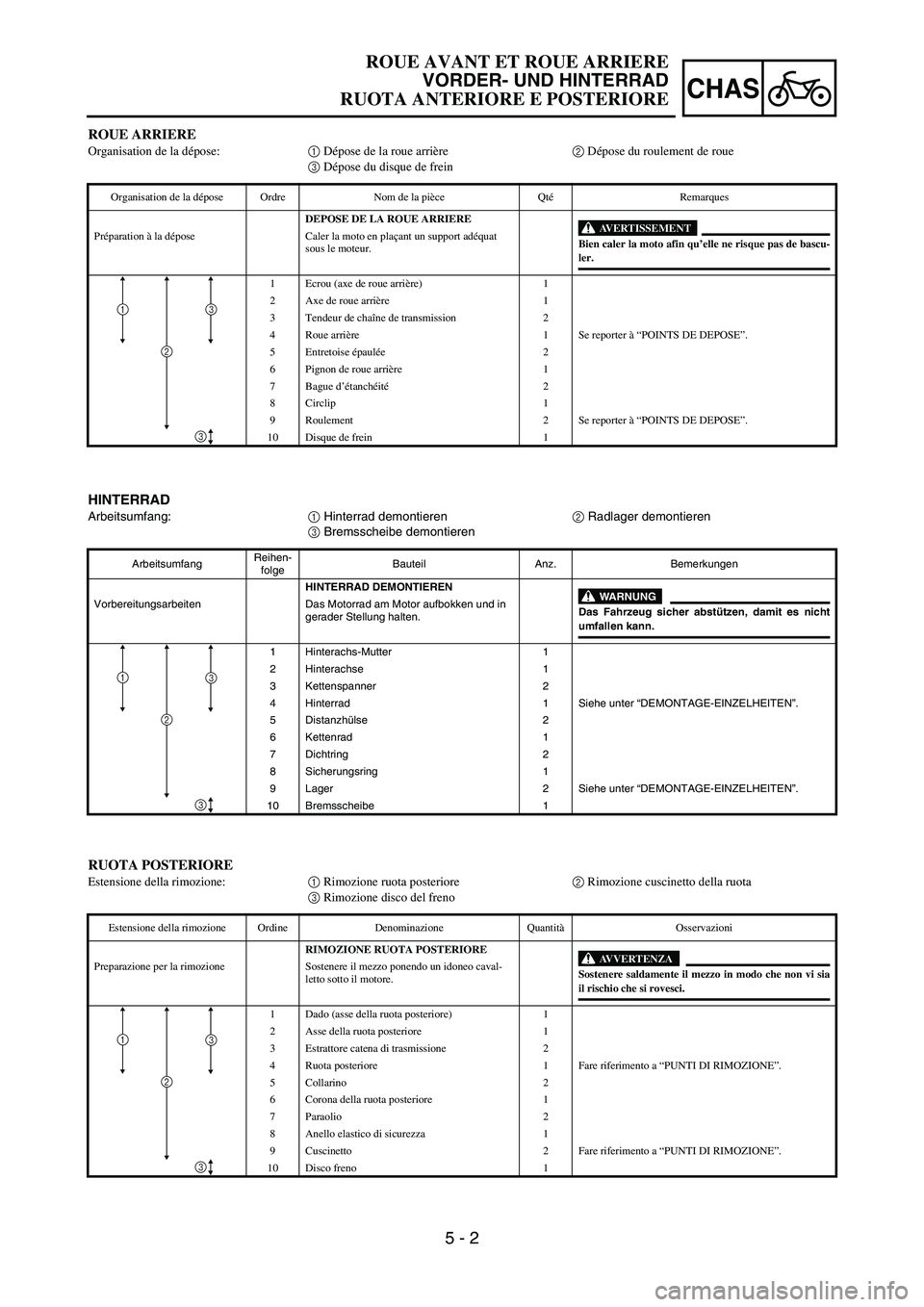

ROUE ARRIERE
Organisation de la dépose:1 Dépose de la roue arrière2 Dépose du roulement de roue
3 Dépose du disque de frein
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA ROUE ARRIERE
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne de transmission 2
4 Roue arrière 1 Se reporter à “POINTS DE DEPOSE”.
5Entretoise épaulée2
6 Pignon de roue arrière 1
7 Bague d’étanchéité2
8 Circlip 1
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10 Disque de frein 1
2
13
3
RUOTA POSTERIORE
Estensione della rimozione:1 Rimozione ruota posteriore2 Rimozione cuscinetto della ruota
3 Rimozione disco del freno
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE RUOTA POSTERIORE
AVVERTENZASostenere saldamente il mezzo in modo che non vi siail rischio che si rovesci. Preparazione per la rimozione Sostenere il mezzo ponendo un idoneo caval-
letto sotto il motore.
1 Dado (asse della ruota posteriore) 1
2 Asse della ruota posteriore 1
3 Estrattore catena di trasmissione 2
4 Ruota posteriore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
5 Collarino 2
6 Corona della ruota posteriore 1
7 Paraolio 2
8 Anello elastico di sicurezza 1
9 Cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
10 Disco freno 1
2
13
3
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE

5 - 3

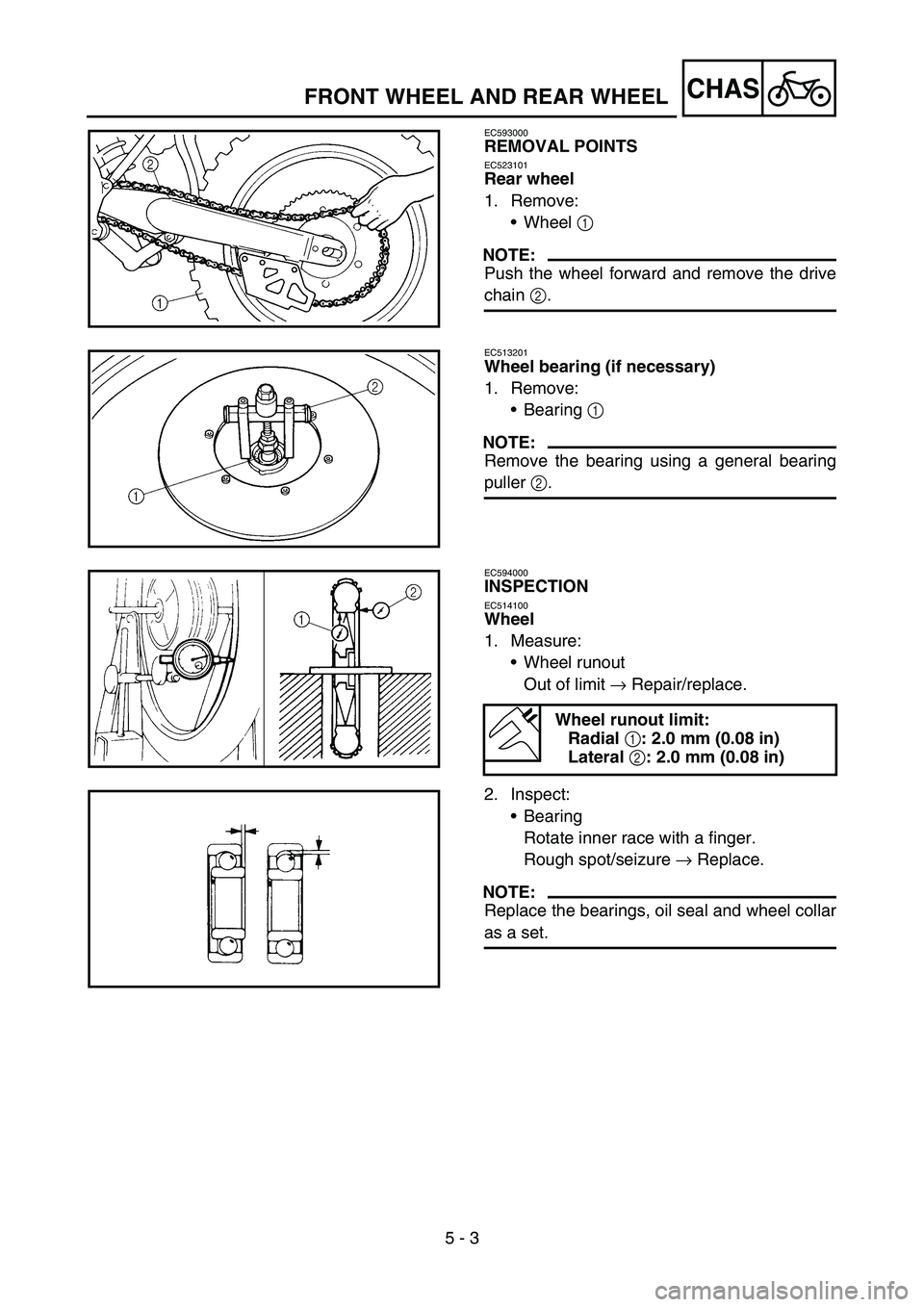

CHASFRONT WHEEL AND REAR WHEEL
EC593000
REMOVAL POINTS
EC523101
Rear wheel
1. Remove:
Wheel 1
NOTE:
Push the wheel forward and remove the drive
chain 2.
EC513201
Wheel bearing (if necessary)
1. Remove:
Bearing 1
NOTE:
Remove the bearing using a general bearing
puller 2.
EC594000
INSPECTION
EC514100
Wheel
1. Measure:
Wheel runout
Out of limit → Repair/replace.
2. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure → Replace.
NOTE:
Replace the bearings, oil seal and wheel collar
as a set.
Wheel runout limit:
Radial
1: 2.0 mm (0.08 in)
Lateral
2: 2.0 mm (0.08 in)
