Page 481 of 668

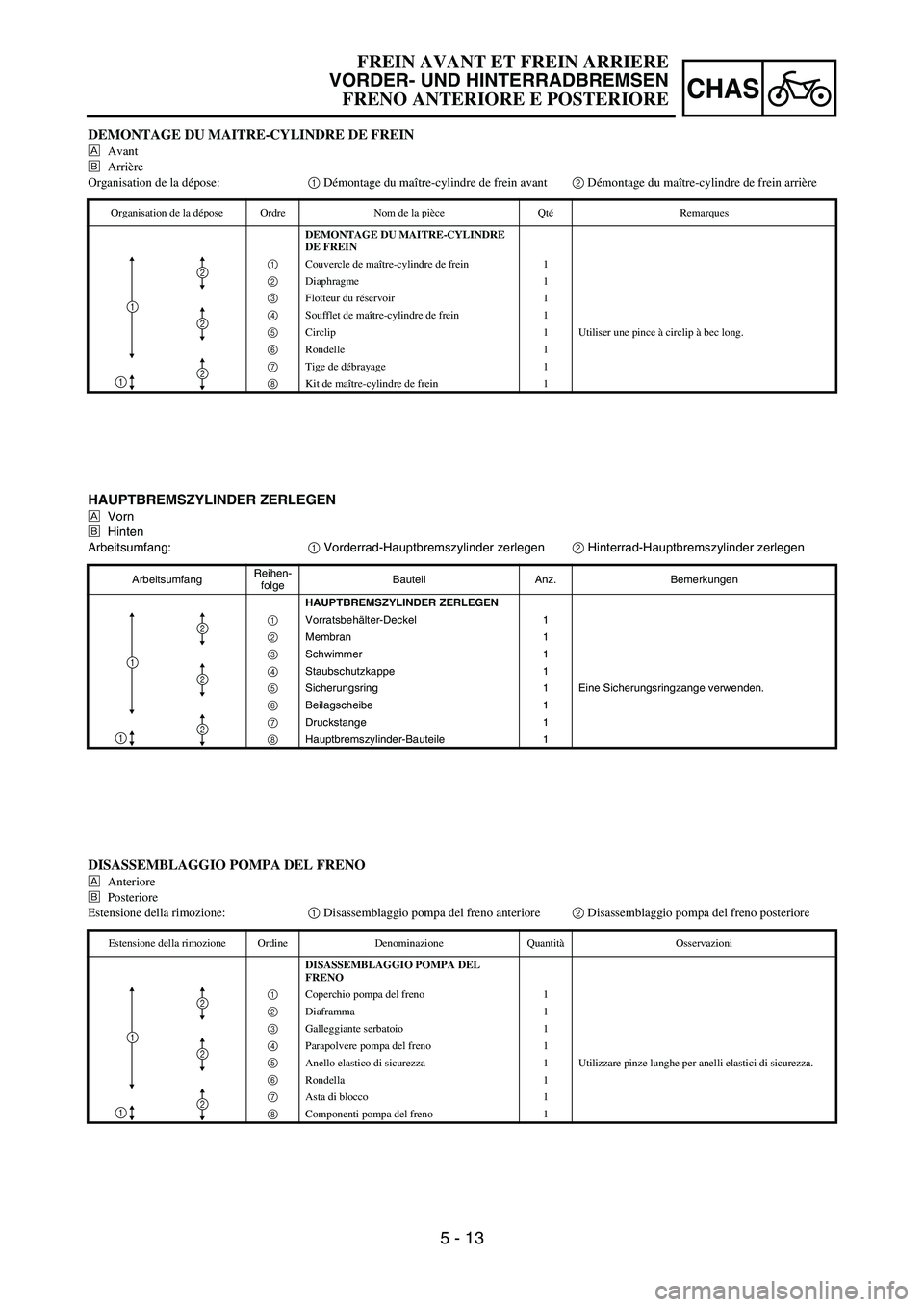

5 - 13
CHAS
HAUPTBREMSZYLINDER ZERLEGEN
ÈVorn
ÉHinten
Arbeitsumfang:
1 Vorderrad-Hauptbremszylinder zerlegen
2 Hinterrad-Hauptbremszylinder zerlegen
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
HAUPTBREMSZYLINDER ZERLEGEN
1
Vorratsbehälter-Deckel 1
2
Membran 1
3
Schwimmer 1
4
Staubschutzkappe 1
5
Sicherungsring 1 Eine Sicherungsringzange verwenden.
6
Beilagscheibe 1
7
Druckstange 1
8
Hauptbremszylinder-Bauteile 1
2
1
1
2
2
DEMONTAGE DU MAITRE-CYLINDRE DE FREIN
ÈAvant
ÉArrière
Organisation de la dépose:1 Démontage du maître-cylindre de frein avant2 Démontage du maître-cylindre de frein arrière
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEMONTAGE DU MAITRE-CYLINDRE
DE FREIN
1
Couvercle de maître-cylindre de frein 1
2
Diaphragme 1
3
Flotteur du réservoir 1
4
Soufflet de maître-cylindre de frein 1
5
Circlip 1 Utiliser une pince à circlip à bec long.
6
Rondelle 1
7
Tige de débrayage 1
8
Kit de maître-cylindre de frein 1
2
1
1
2
2
DISASSEMBLAGGIO POMPA DEL FRENO
ÈAnteriore
ÉPosteriore
Estensione della rimozione:1 Disassemblaggio pompa del freno anteriore2 Disassemblaggio pompa del freno posteriore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
DISASSEMBLAGGIO POMPA DEL
FRENO
1
Coperchio pompa del freno 1
2
Diaframma 1
3
Galleggiante serbatoio 1
4
Parapolvere pompa del freno 1
5
Anello elastico di sicurezza 1 Utilizzare pinze lunghe per anelli elastici di sicurezza.
6
Rondella 1
7
Asta di blocco 1
8
Componenti pompa del freno 1
2
1
1
2
2
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
Page 482 of 668
![YAMAHA YZ250F 2005 Notices Demploi (in French) 5 - 14
CHASFRONT BRAKE AND REAR BRAKE
EC5A3000
REMOVAL POINTS
Brake fluid
1. Remove:
[Front]
Brake master cylinder cap 1
[Rear]
Brake master cylinder cap 1
Protector
NOTE:
Do not remove the diaph YAMAHA YZ250F 2005 Notices Demploi (in French) 5 - 14
CHASFRONT BRAKE AND REAR BRAKE
EC5A3000
REMOVAL POINTS
Brake fluid
1. Remove:
[Front]
Brake master cylinder cap 1
[Rear]
Brake master cylinder cap 1
Protector
NOTE:
Do not remove the diaph](/img/51/53958/w960_53958-481.png)

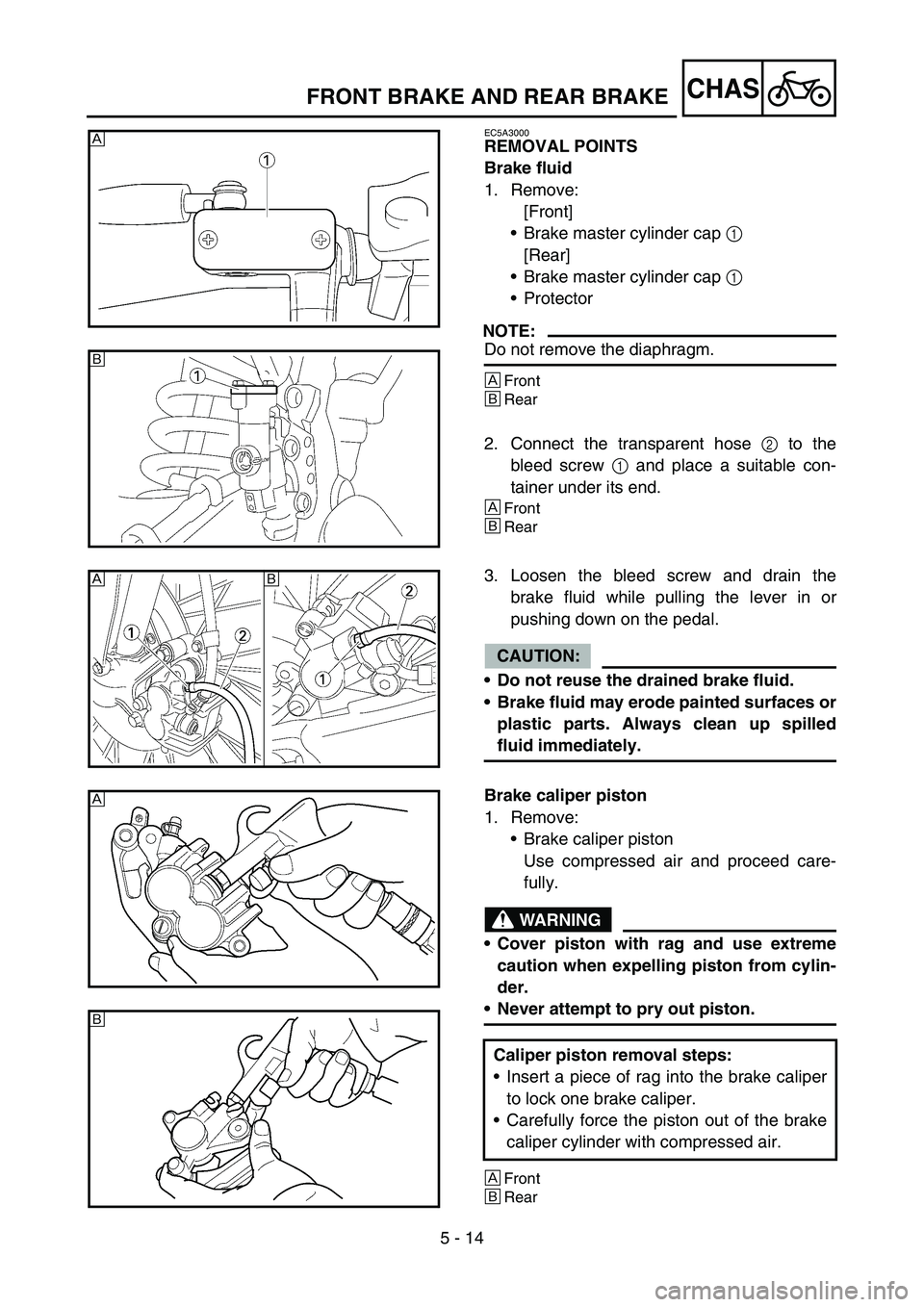

5 - 14
CHASFRONT BRAKE AND REAR BRAKE
EC5A3000
REMOVAL POINTS
Brake fluid
1. Remove:
[Front]
Brake master cylinder cap 1
[Rear]
Brake master cylinder cap 1
Protector
NOTE:
Do not remove the diaphragm.
È
Front
ÉRear
2. Connect the transparent hose 2 to the
bleed screw 1 and place a suitable con-
tainer under its end.
È
Front
ÉRear
È
É
3. Loosen the bleed screw and drain the
brake fluid while pulling the lever in or
pushing down on the pedal.
CAUTION:
Do not reuse the drained brake fluid.
Brake fluid may erode painted surfaces or
plastic parts. Always clean up spilled
fluid immediately.
ÈÉ
Brake caliper piston
1. Remove:
Brake caliper piston
Use compressed air and proceed care-
fully.
WARNING
Cover piston with rag and use extreme
caution when expelling piston from cylin-
der.
Never attempt to pry out piston.
È
Front
ÉRear
Caliper piston removal steps:
Insert a piece of rag into the brake caliper
to lock one brake caliper.
Carefully force the piston out of the brake
caliper cylinder with compressed air.
È
É
Page 483 of 668

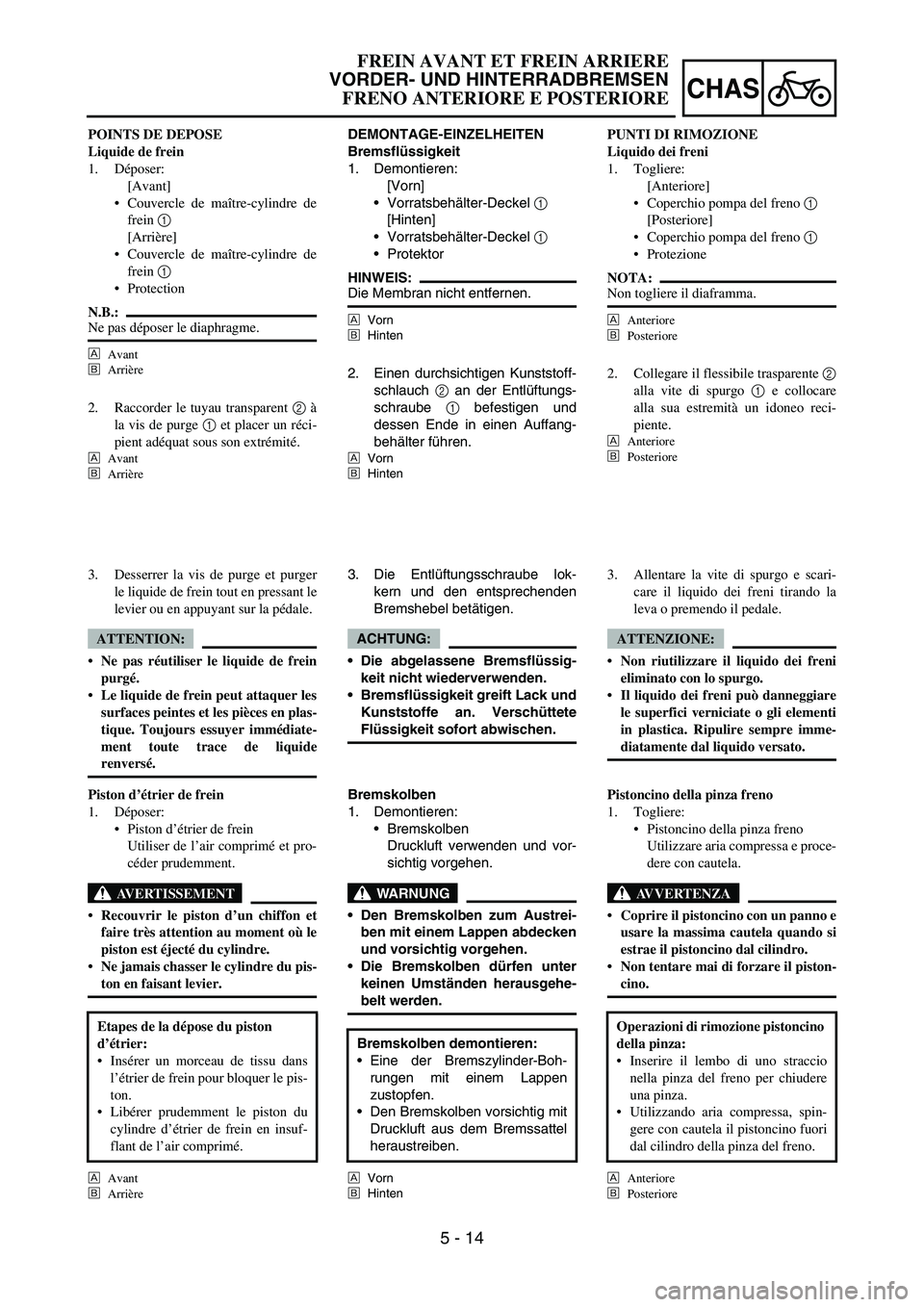

![YAMAHA YZ250F 2005 Notices Demploi (in French) 5 - 14
CHAS
DEMONTAGE-EINZELHEITEN
Bremsflüssigkeit
1. Demontieren:
[Vorn]
Vorratsbehälter-Deckel
1
[Hinten]
Vorratsbehälter-Deckel
1
Protektor
HINWEIS:Die Membran nicht entfernen.
ÈVorn
É YAMAHA YZ250F 2005 Notices Demploi (in French) 5 - 14
CHAS
DEMONTAGE-EINZELHEITEN
Bremsflüssigkeit
1. Demontieren:
[Vorn]
Vorratsbehälter-Deckel
1
[Hinten]
Vorratsbehälter-Deckel
1
Protektor
HINWEIS:Die Membran nicht entfernen.
ÈVorn
É](/img/51/53958/w960_53958-482.png)
5 - 14
CHAS
DEMONTAGE-EINZELHEITEN
Bremsflüssigkeit
1. Demontieren:
[Vorn]
Vorratsbehälter-Deckel
1
[Hinten]
Vorratsbehälter-Deckel
1
Protektor
HINWEIS:Die Membran nicht entfernen.
ÈVorn
ÉHinten
2. Einen durchsichtigen Kunststoff-
schlauch
2 an der Entlüftungs-
schraube
1 befestigen und
dessen Ende in einen Auffang-
behälter führen.
ÈVorn
ÉHinten
3. Die Entlüftungsschraube lok-
kern und den entsprechenden
Bremshebel betätigen.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
Bremsflüssigkeit greift Lack und
Kunststoffe an. Verschüttete
Flüssigkeit sofort abwischen.
Bremskolben
1. Demontieren:
Bremskolben
Druckluft verwenden und vor-
sichtig vorgehen.
WARNUNG
Den Bremskolben zum Austrei-
ben mit einem Lappen abdecken
und vorsichtig vorgehen.
Die Bremskolben dürfen unter
keinen Umständen herausgehe-
belt werden.
ÈVorn
ÉHinten
Bremskolben demontieren:
Eine der Bremszylinder-Boh-
rungen mit einem Lappen
zustopfen.
Den Bremskolben vorsichtig mit
Druckluft aus dem Bremssattel
heraustreiben.
POINTS DE DEPOSE
Liquide de frein
1. Déposer:
[Avant]
Couvercle de maître-cylindre de
frein 1
[Arrière]
Couvercle de maître-cylindre de
frein 1
Protection
N.B.:Ne pas déposer le diaphragme.
È
Avant
É
Arrière
2. Raccorder le tuyau transparent 2 à
la vis de purge 1 et placer un réci-
pient adéquat sous son extrémité.
È
Avant
É
Arrière
3. Desserrer la vis de purge et purger
le liquide de frein tout en pressant le
levier ou en appuyant sur la pédale.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Le liquide de frein peut attaquer les
surfaces peintes et les pièces en plas-
tique. Toujours essuyer immédiate-
ment toute trace de liquide
renversé.
Piston d’étrier de frein
1. Déposer:
Piston d’étrier de frein
Utiliser de l’air comprimé et pro-
céder prudemment.
AVERTISSEMENT
Recouvrir le piston d’un chiffon et
faire très attention au moment où le
piston est éjecté du cylindre.
Ne jamais chasser le cylindre du pis-
ton en faisant levier.
È
Avant
É
Arrière
Etapes de la dépose du piston
d’étrier:
Insérer un morceau de tissu dans
l’étrier de frein pour bloquer le pis-
ton.
Libérer prudemment le piston du
cylindre d’étrier de frein en insuf-
flant de l’air comprimé.
PUNTI DI RIMOZIONE
Liquido dei freni
1. Togliere:
[Anteriore]
Coperchio pompa del freno 1
[Posteriore]
Coperchio pompa del freno 1
Protezione
NOTA:Non togliere il diaframma.
È
Anteriore
É
Posteriore
2. Collegare il flessibile trasparente 2
alla vite di spurgo 1 e collocare
alla sua estremità un idoneo reci-
piente.
È
Anteriore
É
Posteriore
3. Allentare la vite di spurgo e scari-
care il liquido dei freni tirando la
leva o premendo il pedale.
ATTENZIONE:
Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
Il liquido dei freni può danneggiare
le superfici verniciate o gli elementi
in plastica. Ripulire sempre imme-
diatamente dal liquido versato.
Pistoncino della pinza freno
1. Togliere:
Pistoncino della pinza freno
Utilizzare aria compressa e proce-
dere con cautela.
AVVERTENZA
Coprire il pistoncino con un panno e
usare la massima cautela quando si
estrae il pistoncino dal cilindro.
Non tentare mai di forzare il piston-
cino.
È
Anteriore
É
Posteriore
Operazioni di rimozione pistoncino
della pinza:
Inserire il lembo di uno straccio
nella pinza del freno per chiudere
una pinza.
Utilizzando aria compressa, spin-
gere con cautela il pistoncino fuori
dal cilindro della pinza del freno.
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
Page 484 of 668

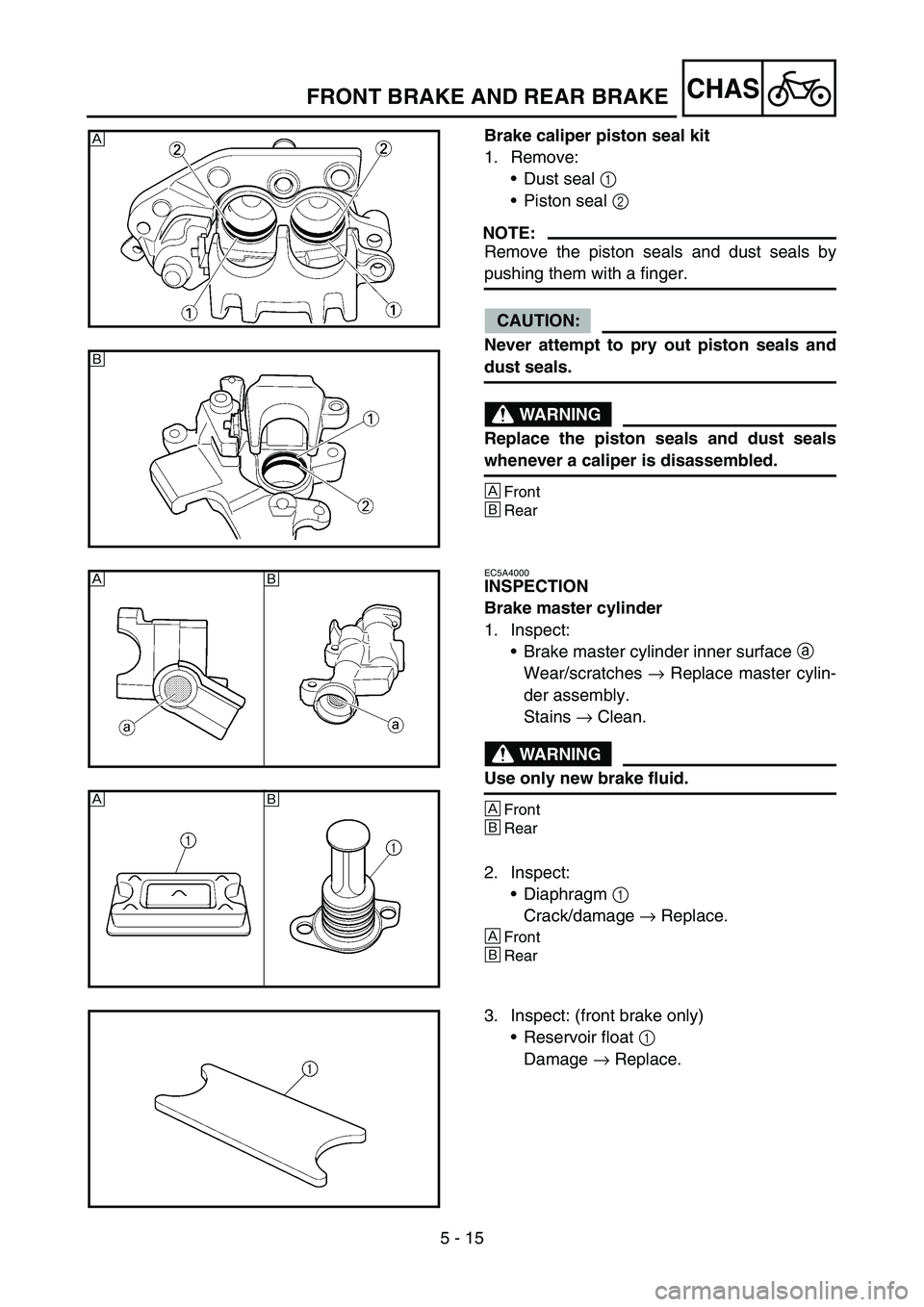

5 - 15
CHASFRONT BRAKE AND REAR BRAKE
Brake caliper piston seal kit
1. Remove:
Dust seal 1
Piston seal 2
NOTE:
Remove the piston seals and dust seals by
pushing them with a finger.
CAUTION:
Never attempt to pry out piston seals and
dust seals.
WARNING
Replace the piston seals and dust seals
whenever a caliper is disassembled.
È
Front
ÉRear
È
É
EC5A4000
INSPECTION
Brake master cylinder
1. Inspect:
Brake master cylinder inner surface a
Wear/scratches → Replace master cylin-
der assembly.
Stains → Clean.
WARNING
Use only new brake fluid.
È
Front
ÉRear
2. Inspect:
Diaphragm 1
Crack/damage → Replace.
È
Front
ÉRear
ÈÉ
ÈÉ
3. Inspect: (front brake only)
Reservoir float 1
Damage → Replace.
Page 485 of 668

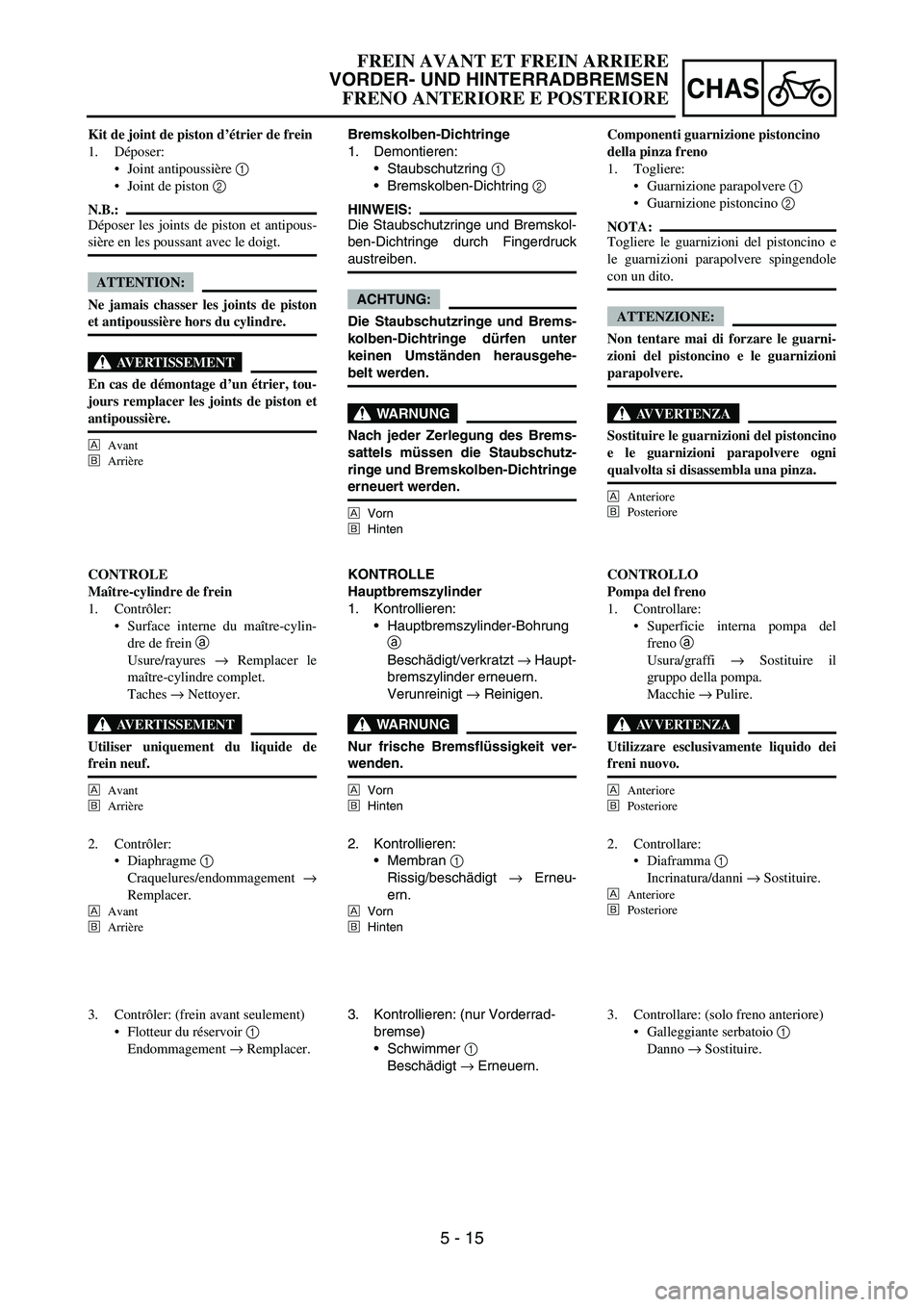

5 - 15
CHAS
Bremskolben-Dichtringe
1. Demontieren:
Staubschutzring
1
Bremskolben-Dichtring
2
HINWEIS:
Die Staubschutzringe und Bremskol-
ben-Dichtringe durch Fingerdruck
austreiben.
ACHTUNG:
Die Staubschutzringe und Brems-
kolben-Dichtringe dürfen unter
keinen Umständen herausgehe-
belt werden.
WARNUNG
Nach jeder Zerlegung des Brems-
sattels müssen die Staubschutz-
ringe und Bremskolben-Dichtringe
erneuert werden.
ÈVorn
ÉHinten
KONTROLLE
Hauptbremszylinder
1. Kontrollieren:
Hauptbremszylinder-Bohrung
a
Beschädigt/verkratzt
→ Haupt-
bremszylinder erneuern.
Verunreinigt
→ Reinigen.
WARNUNG
Nur frische Bremsflüssigkeit ver-
wenden.
ÈVorn
ÉHinten
2. Kontrollieren:
Membran
1
Rissig/beschädigt
→ Erneu-
ern.
ÈVorn
ÉHinten
3. Kontrollieren: (nur Vorderrad-
bremse)
Schwimmer
1
Beschädigt
→ Erneuern. Kit de joint de piston d’étrier de frein
1. Déposer:
Joint antipoussière 1
Joint de piston 2
N.B.:
Déposer les joints de piston et antipous-
sière en les poussant avec le doigt.
ATTENTION:
Ne jamais chasser les joints de piston
et antipoussière hors du cylindre.
AVERTISSEMENT
En cas de démontage d’un étrier, tou-
jours remplacer les joints de piston et
antipoussière.
È
Avant
É
Arrière
CONTROLE
Maître-cylindre de frein
1. Contrôler:
Surface interne du maître-cylin-
dre de frein
a
Usure/rayures → Remplacer le
maître-cylindre complet.
Taches → Nettoyer.
AVERTISSEMENT
Utiliser uniquement du liquide de
frein neuf.
È
Avant
É
Arrière
2. Contrôler:
Diaphragme 1
Craquelures/endommagement →
Remplacer.
È
Avant
É
Arrière
3. Contrôler: (frein avant seulement)
Flotteur du réservoir 1
Endommagement → Remplacer.Componenti guarnizione pistoncino
della pinza freno
1. Togliere:
Guarnizione parapolvere 1
Guarnizione pistoncino 2
NOTA:
Togliere le guarnizioni del pistoncino e
le guarnizioni parapolvere spingendole
con un dito.
ATTENZIONE:
Non tentare mai di forzare le guarni-
zioni del pistoncino e le guarnizioni
parapolvere.
AVVERTENZA
Sostituire le guarnizioni del pistoncino
e le guarnizioni parapolvere ogni
qualvolta si disassembla una pinza.
È
Anteriore
É
Posteriore
CONTROLLO
Pompa del freno
1. Controllare:
Superficie interna pompa del
freno
a
Usura/graffi → Sostituire il
gruppo della pompa.
Macchie → Pulire.
AVVERTENZA
Utilizzare esclusivamente liquido dei
freni nuovo.
È
Anteriore
É
Posteriore
2. Controllare:
Diaframma 1
Incrinatura/danni → Sostituire.
È
Anteriore
É
Posteriore
3. Controllare: (solo freno anteriore)
Galleggiante serbatoio 1
Danno → Sostituire.
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
Page 486 of 668

5 - 16
CHAS

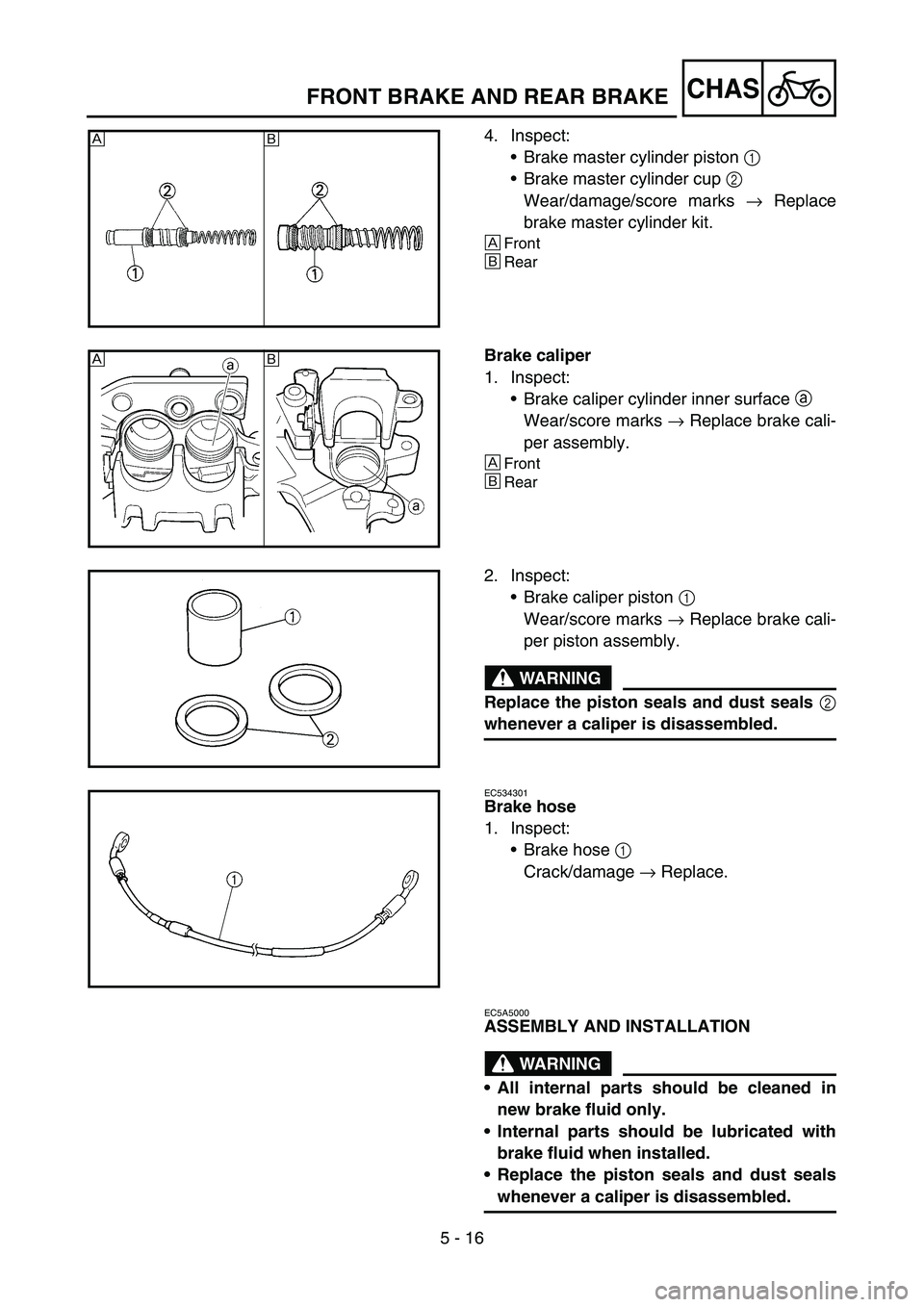

4. Inspect:
Brake master cylinder piston 1
Brake master cylinder cup 2
Wear/damage/score marks → Replace
brake master cylinder kit.
È
Front
ÉRear
ÈÉ
Brake caliper
1. Inspect:
Brake caliper cylinder inner surface a
Wear/score marks → Replace brake cali-
per assembly.
È
Front
ÉRear
ÈÉ
2. Inspect:
Brake caliper piston 1
Wear/score marks → Replace brake cali-
per piston assembly.
WARNING
Replace the piston seals and dust seals 2
whenever a caliper is disassembled.
EC534301
Brake hose
1. Inspect:
Brake hose 1
Crack/damage → Replace.
EC5A5000
ASSEMBLY AND INSTALLATION
WARNING
All internal parts should be cleaned in
new brake fluid only.
Internal parts should be lubricated with
brake fluid when installed.
Replace the piston seals and dust seals
whenever a caliper is disassembled.
FRONT BRAKE AND REAR BRAKE
Page 487 of 668

5 - 16
CHAS

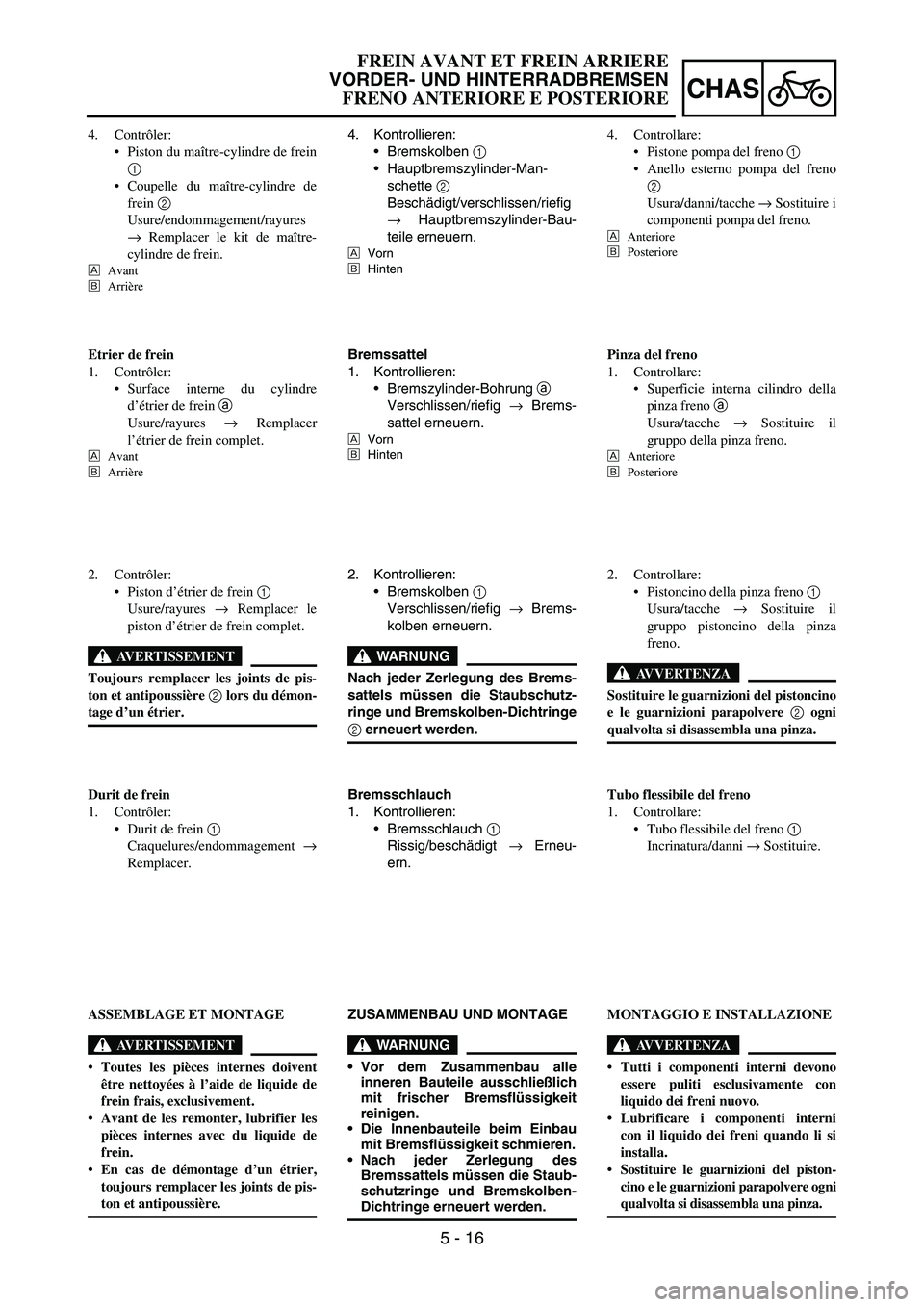

4. Kontrollieren:
Bremskolben
1
Hauptbremszylinder-Man-
schette
2
Beschädigt/verschlissen/riefig
→ Hauptbremszylinder-Bau-
teile erneuern.
ÈVorn
ÉHinten
Bremssattel
1. Kontrollieren:
Bremszylinder-Bohrung
a
Verschlissen/riefig
→ Brems-
sattel erneuern.
ÈVorn
ÉHinten
2. Kontrollieren:
Bremskolben
1
Verschlissen/riefig
→ Brems-
kolben erneuern.
WARNUNG
Nach jeder Zerlegung des Brems-
sattels müssen die Staubschutz-
ringe und Bremskolben-Dichtringe
2 erneuert werden.
Bremsschlauch
1. Kontrollieren:
Bremsschlauch
1
Rissig/beschädigt
→ Erneu-
ern.
ZUSAMMENBAU UND MONTAGE
WARNUNG
Vor dem Zusammenbau alle
inneren Bauteile ausschließlich
mit frischer Bremsflüssigkeit
reinigen.
Die Innenbauteile beim Einbau
mit Bremsflüssigkeit schmieren.
Nach jeder Zerlegung des
Bremssattels müssen die Staub-
schutzringe und Bremskolben-
Dichtringe erneuert werden. 4. Contrôler:
Piston du maître-cylindre de frein
1
Coupelle du maître-cylindre de
frein 2
Usure/endommagement/rayures
→ Remplacer le kit de maître-
cylindre de frein.
È
Avant
É
Arrière
Etrier de frein
1. Contrôler:
Surface interne du cylindre
d’étrier de frein
a
Usure/rayures → Remplacer
l’étrier de frein complet.
È
Avant
É
Arrière
2. Contrôler:
Piston d’étrier de frein 1
Usure/rayures → Remplacer le
piston d’étrier de frein complet.
AVERTISSEMENT
Toujours remplacer les joints de pis-
ton et antipoussière 2 lors du démon-
tage d’un étrier.
Durit de frein
1. Contrôler:
Durit de frein 1
Craquelures/endommagement →
Remplacer.
ASSEMBLAGE ET MONTAGE
AVERTISSEMENT
Toutes les pièces internes doivent
être nettoyées à l’aide de liquide de
frein frais, exclusivement.
Avant de les remonter, lubrifier les
pièces internes avec du liquide de
frein.
En cas de démontage d’un étrier,
toujours remplacer les joints de pis-
ton et antipoussière.4. Controllare:
Pistone pompa del freno 1
Anello esterno pompa del freno
2
Usura/danni/tacche → Sostituire i
componenti pompa del freno.
È
Anteriore
É
Posteriore
Pinza del freno
1. Controllare:
Superficie interna cilindro della
pinza freno
a
Usura/tacche → Sostituire il
gruppo della pinza freno.
È
Anteriore
É
Posteriore
2. Controllare:
Pistoncino della pinza freno 1
Usura/tacche → Sostituire il
gruppo pistoncino della pinza
freno.
AVVERTENZA
Sostituire le guarnizioni del pistoncino
e le guarnizioni parapolvere 2 ogni
qualvolta si disassembla una pinza.
Tubo flessibile del freno
1. Controllare:
Tubo flessibile del freno 1
Incrinatura/danni → Sostituire.
MONTAGGIO E INSTALLAZIONE
AVVERTENZA
Tutti i componenti interni devono
essere puliti esclusivamente con
liquido dei freni nuovo.
Lubrificare i componenti interni
con il liquido dei freni quando li si
installa.
Sostituire le guarnizioni del piston-
cino e le guarnizioni parapolvere ogni
qualvolta si disassembla una pinza.
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
Page 488 of 668

5 - 17
CHAS
Brake caliper piston
1. Clean:
Brake caliper
Piston seal
Dust seal
Brake caliper piston
Clean them with brake fluid.
2. Install:
Piston seal 1
Dust seal 2
WARNING
Always use new piston seals and dust
seals.
NOTE:
Fit the piston seals and dust seals onto the slot
on brake caliper correctly.
È
Front
ÉRear
È
É
3. Install:
Brake caliper piston 1
NOTE:
Apply the brake fluid on the piston wall.
CAUTION:
Install the piston with its shallow
depressed side a facing the brake cali-
per.
Never force to insert.
È
Front
ÉRear
Front brake caliper
1. Install:
Pad support 1
Brake pad 2
Pad pin 3
NOTE:
Install the brake pads with their projections
a into the brake caliper recesses b.
Temporarily tighten the pad pin at this point.
È
É
FRONT BRAKE AND REAR BRAKE
Page 489 of 668

5 - 17
CHAS

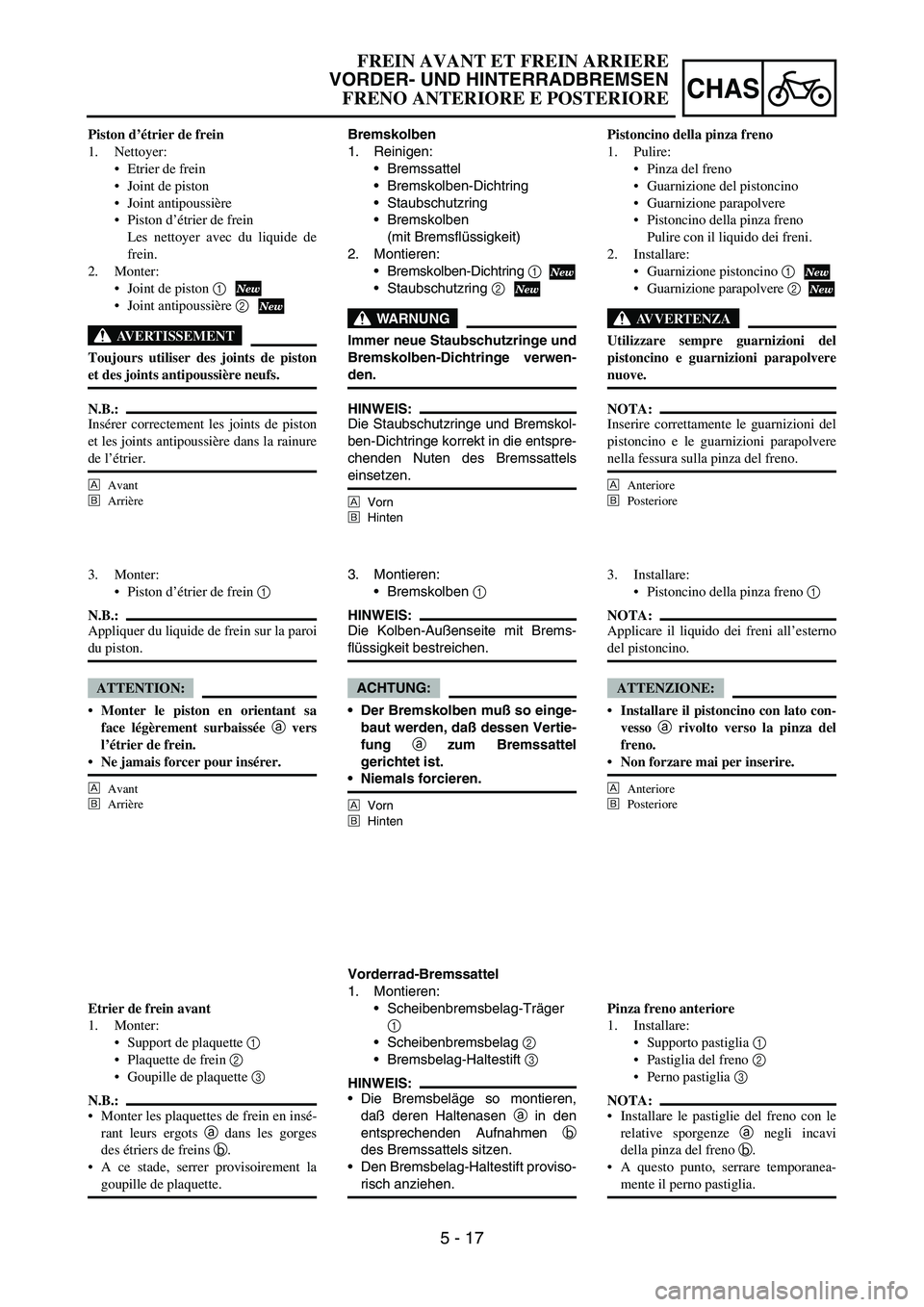

Bremskolben
1. Reinigen:
Bremssattel
Bremskolben-Dichtring
Staubschutzring
Bremskolben
(mit Bremsflüssigkeit)
2. Montieren:
Bremskolben-Dichtring
1
Staubschutzring
2
WARNUNG
Immer neue Staubschutzringe und
Bremskolben-Dichtringe verwen-
den.
HINWEIS:
Die Staubschutzringe und Bremskol-
ben-Dichtringe korrekt in die entspre-
chenden Nuten des Bremssattels
einsetzen.
ÈVorn
ÉHinten
3. Montieren:
Bremskolben
1
HINWEIS:
Die Kolben-Außenseite mit Brems-
flüssigkeit bestreichen.
ACHTUNG:
Der Bremskolben muß so einge-
baut werden, daß dessen Vertie-
fung
a zum Bremssattel
gerichtet ist.
Niemals forcieren.
ÈVorn
ÉHinten
Vorderrad-Bremssattel
1. Montieren:
Scheibenbremsbelag-Träger
1
Scheibenbremsbelag
2
Bremsbelag-Haltestift
3
HINWEIS:
Die Bremsbeläge so montieren,
daß deren Haltenasen
a in den
entsprechenden Aufnahmen
b
des Bremssattels sitzen.
Den Bremsbelag-Haltestift proviso-
risch anziehen. Piston d’étrier de frein
1. Nettoyer:
Etrier de frein
Joint de piston
Joint antipoussière
Piston d’étrier de frein
Les nettoyer avec du liquide de
frein.
2. Monter:
Joint de piston 1
Joint antipoussière 2
AVERTISSEMENT
Toujours utiliser des joints de piston
et des joints antipoussière neufs.
N.B.:
Insérer correctement les joints de piston
et les joints antipoussière dans la rainure
de l’étrier.
È
Avant
É
Arrière
3. Monter:
Piston d’étrier de frein 1
N.B.:
Appliquer du liquide de frein sur la paroi
du piston.
ATTENTION:
Monter le piston en orientant sa
face légèrement surbaissée
a vers
l’étrier de frein.
Ne jamais forcer pour insérer.
È
Avant
É
Arrière
Etrier de frein avant
1. Monter:
Support de plaquette 1
Plaquette de frein 2
Goupille de plaquette 3
N.B.:
Monter les plaquettes de frein en insé-
rant leurs ergots
a dans les gorges
des étriers de freins
b.
A ce stade, serrer provisoirement la
goupille de plaquette.Pistoncino della pinza freno
1. Pulire:
Pinza del freno
Guarnizione del pistoncino
Guarnizione parapolvere
Pistoncino della pinza freno
Pulire con il liquido dei freni.
2. Installare:
Guarnizione pistoncino 1
Guarnizione parapolvere 2
AVVERTENZA
Utilizzare sempre guarnizioni del
pistoncino e guarnizioni parapolvere
nuove.
NOTA:
Inserire correttamente le guarnizioni del
pistoncino e le guarnizioni parapolvere
nella fessura sulla pinza del freno.
È
Anteriore
É
Posteriore
3. Installare:
Pistoncino della pinza freno 1
NOTA:
Applicare il liquido dei freni all’esterno
del pistoncino.
ATTENZIONE:
Installare il pistoncino con lato con-
vesso
a rivolto verso la pinza del
freno.
Non forzare mai per inserire.
È
Anteriore
É
Posteriore
Pinza freno anteriore
1. Installare:
Supporto pastiglia 1
Pastiglia del freno 2
Perno pastiglia 3
NOTA:
Installare le pastiglie del freno con le
relative sporgenze
a negli incavi
della pinza del freno
b.
A questo punto, serrare temporanea-
mente il perno pastiglia.
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
Page 490 of 668

5 - 18

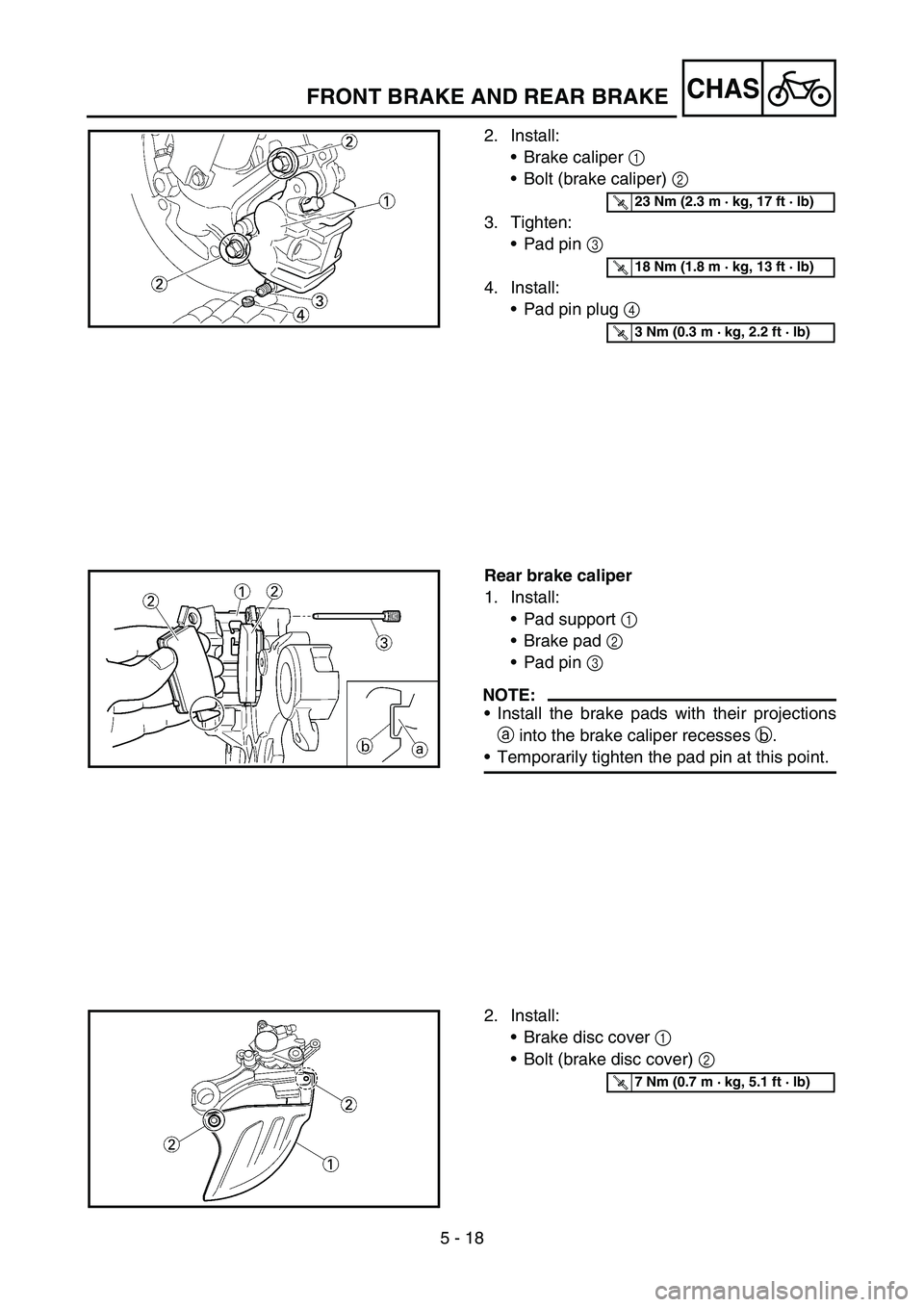

CHASFRONT BRAKE AND REAR BRAKE
2. Install:
Brake caliper 1
Bolt (brake caliper) 2
3. Tighten:
Pad pin 3
4. Install:
Pad pin plug 4
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
Rear brake caliper
1. Install:
Pad support 1
Brake pad 2
Pad pin 3
NOTE:
Install the brake pads with their projections
a into the brake caliper recesses b.
Temporarily tighten the pad pin at this point.
2. Install:
Brake disc cover 1
Bolt (brake disc cover) 2
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
