YAMAHA YZ250F 2005 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2005, Model line: YZ250F, Model: YAMAHA YZ250F 2005Pages: 668, PDF Size: 15.74 MB
Page 461 of 668

5 - 3
CHAS

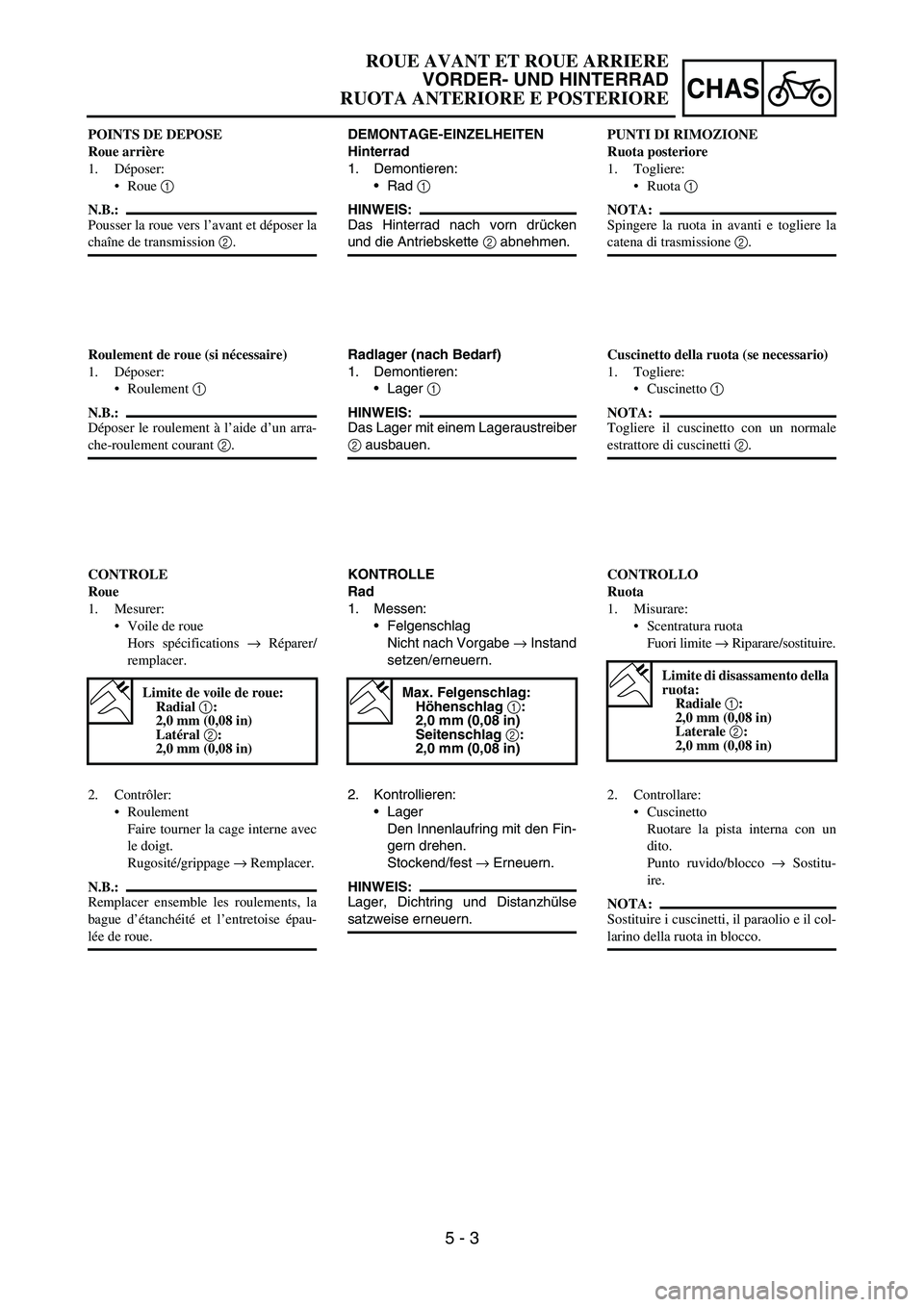

DEMONTAGE-EINZELHEITEN
Hinterrad
1. Demontieren:
Rad
1
HINWEIS:
Das Hinterrad nach vorn drücken
und die Antriebskette
2 abnehmen.
Radlager (nach Bedarf)
1. Demontieren:
Lager
1
HINWEIS:
Das Lager mit einem Lageraustreiber
2 ausbauen.
KONTROLLE
Rad
1. Messen:
Felgenschlag
Nicht nach Vorgabe
→ Instand
setzen/erneuern.
Max. Felgenschlag:
Höhenschlag 1:
2,0 mm (0,08 in)
Seitenschlag 2:
2,0 mm (0,08 in)
2. Kontrollieren:
Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern.
HINWEIS:
Lager, Dichtring und Distanzhülse
satzweise erneuern. POINTS DE DEPOSE
Roue arrière
1. Déposer:
Roue 1
N.B.:
Pousser la roue vers l’avant et déposer la
chaîne de transmission 2.
Roulement de roue (si nécessaire)
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement à l’aide d’un arra-
che-roulement courant 2.
CONTROLE
Roue
1. Mesurer:
Voile de roue
Hors spécifications → Réparer/
remplacer.
Limite de voile de roue:
Radial 1:
2,0 mm (0,08 in)
Latéral 2:
2,0 mm (0,08 in)
2. Contrôler:
Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage → Remplacer.
N.B.:
Remplacer ensemble les roulements, la
bague d’étanchéité et l’entretoise épau-
lée de roue.PUNTI DI RIMOZIONE
Ruota posteriore
1. Togliere:
Ruota 1
NOTA:
Spingere la ruota in avanti e togliere la
catena di trasmissione 2.
Cuscinetto della ruota (se necessario)
1. Togliere:
Cuscinetto 1
NOTA:
Togliere il cuscinetto con un normale
estrattore di cuscinetti 2.
CONTROLLO
Ruota
1. Misurare:
Scentratura ruota
Fuori limite → Riparare/sostituire.
Limite di disassamento della
ruota:
Radiale 1:
2,0 mm (0,08 in)
Laterale 2:
2,0 mm (0,08 in)
2. Controllare:
Cuscinetto
Ruotare la pista interna con un
dito.
Punto ruvido/blocco → Sostitu-
ire.
NOTA:
Sostituire i cuscinetti, il paraolio e il col-
larino della ruota in blocco.
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE
Page 462 of 668

5 - 4

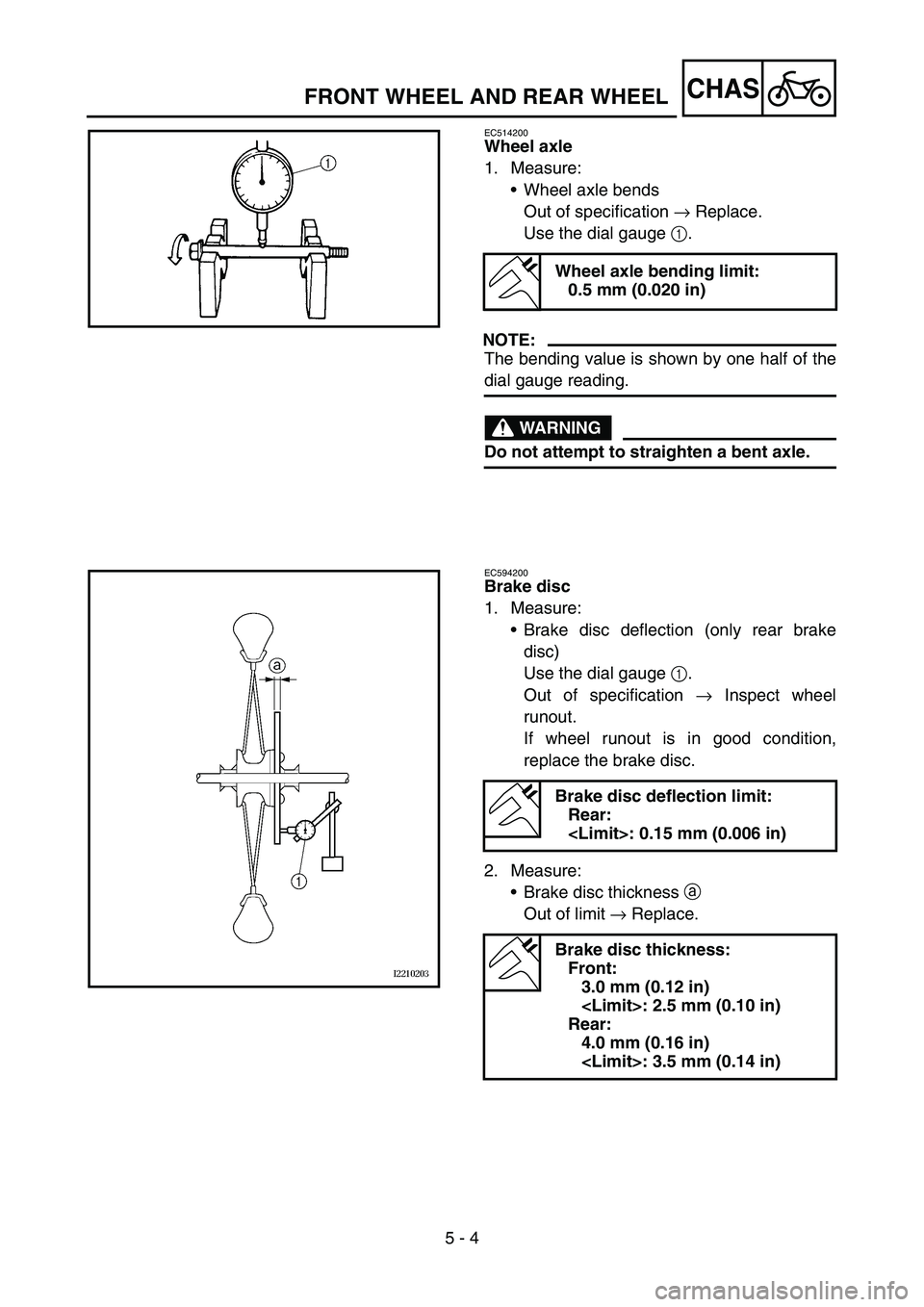

CHASFRONT WHEEL AND REAR WHEEL
EC514200
Wheel axle
1. Measure:
Wheel axle bends
Out of specification → Replace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
WARNING
Do not attempt to straighten a bent axle.
Wheel axle bending limit:
0.5 mm (0.020 in)
EC594200
Brake disc
1. Measure:
Brake disc deflection (only rear brake
disc)
Use the dial gauge 1.
Out of specification → Inspect wheel
runout.
If wheel runout is in good condition,
replace the brake disc.
2. Measure:
Brake disc thickness a
Out of limit → Replace.
Brake disc deflection limit:
Rear:
Brake disc thickness:
Front:
3.0 mm (0.12 in)
Rear:
4.0 mm (0.16 in)
Page 463 of 668

5 - 4
CHAS

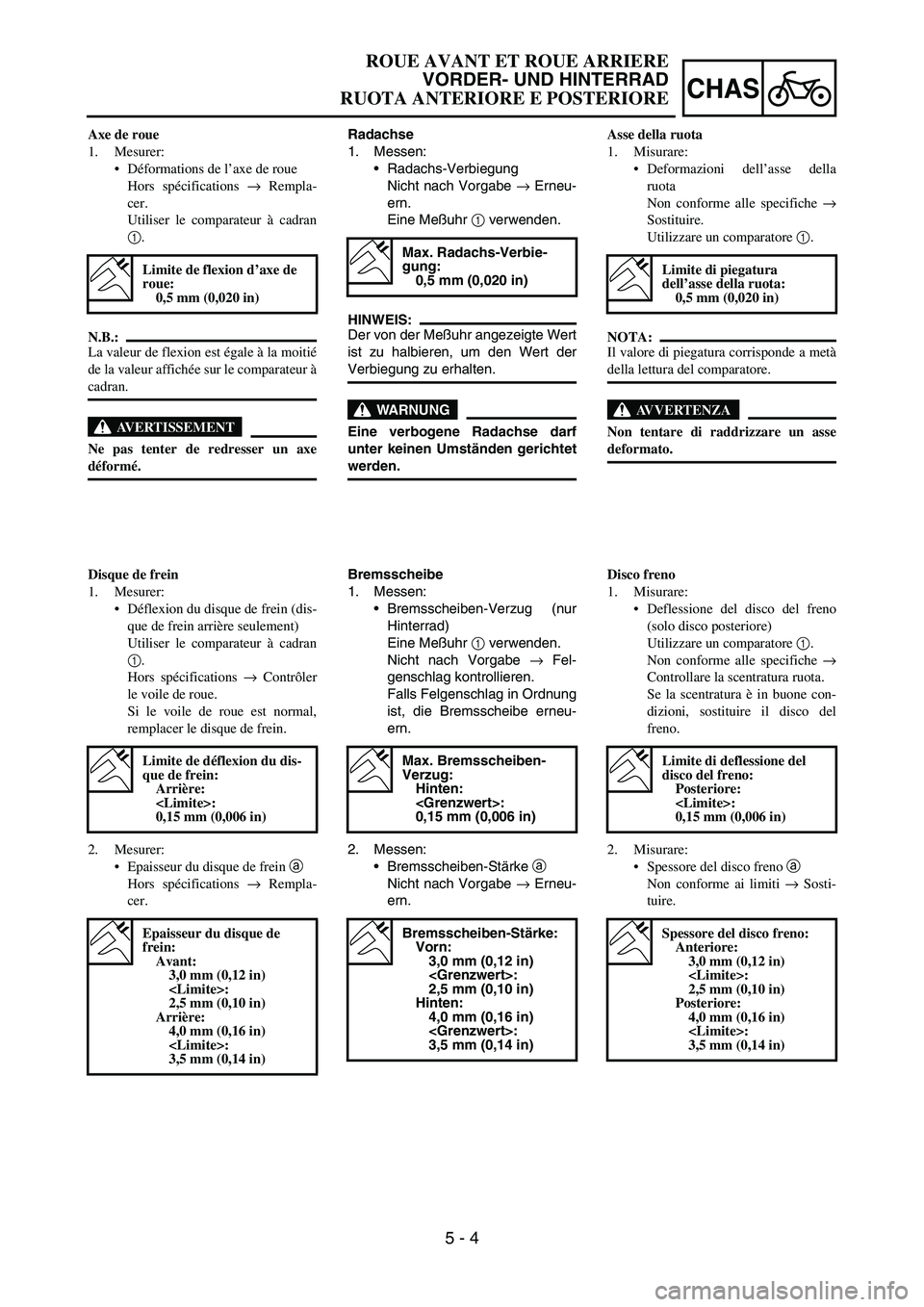

Radachse
1. Messen:
Radachs-Verbiegung
Nicht nach Vorgabe
→ Erneu-
ern.
Eine Meßuhr
1 verwenden.
HINWEIS:
Der von der Meßuhr angezeigte Wert
ist zu halbieren, um den Wert der
Verbiegung zu erhalten.
WARNUNG
Eine verbogene Radachse darf
unter keinen Umständen gerichtet
werden.
Max. Radachs-Verbie-
gung:
0,5 mm (0,020 in)
Bremsscheibe
1. Messen:
Bremsscheiben-Verzug (nur
Hinterrad)
Eine Meßuhr
1 verwenden.
Nicht nach Vorgabe
→ Fel-
genschlag kontrollieren.
Falls Felgenschlag in Ordnung
ist, die Bremsscheibe erneu-
ern.
2. Messen:
Bremsscheiben-Stärke
a
Nicht nach Vorgabe
→ Erneu-
ern.
Max. Bremsscheiben-
Verzug:
Hinten:
0,15 mm (0,006 in)
Bremsscheiben-Stärke:
Vorn:
3,0 mm (0,12 in)
2,5 mm (0,10 in)
Hinten:
4,0 mm (0,16 in)
3,5 mm (0,14 in)
Axe de roue
1. Mesurer:
Déformations de l’axe de roue
Hors spécifications → Rempla-
cer.
Utiliser le comparateur à cadran
1.
N.B.:
La valeur de flexion est égale à la moitié
de la valeur affichée sur le comparateur à
cadran.
AVERTISSEMENT
Ne pas tenter de redresser un axe
déformé.
Limite de flexion d’axe de
roue:
0,5 mm (0,020 in)
Disque de frein
1. Mesurer:
Déflexion du disque de frein (dis-
que de frein arrière seulement)
Utiliser le comparateur à cadran
1.
Hors spécifications → Contrôler
le voile de roue.
Si le voile de roue est normal,
remplacer le disque de frein.
2. Mesurer:
Epaisseur du disque de frein a
Hors spécifications → Rempla-
cer.
Limite de déflexion du dis-
que de frein:
Arrière:
0,15 mm (0,006 in)
Epaisseur du disque de
frein:
Avant:
3,0 mm (0,12 in)
2,5 mm (0,10 in)
Arrière:
4,0 mm (0,16 in)
3,5 mm (0,14 in)
Asse della ruota
1. Misurare:
Deformazioni dell’asse della
ruota
Non conforme alle specifiche →
Sostituire.
Utilizzare un comparatore 1.
NOTA:
Il valore di piegatura corrisponde a metà
della lettura del comparatore.
AVVERTENZA
Non tentare di raddrizzare un asse
deformato.
Limite di piegatura
dell’asse della ruota:
0,5 mm (0,020 in)
Disco freno
1. Misurare:
Deflessione del disco del freno
(solo disco posteriore)
Utilizzare un comparatore 1.
Non conforme alle specifiche →
Controllare la scentratura ruota.
Se la scentratura è in buone con-
dizioni, sostituire il disco del
freno.
2. Misurare:
Spessore del disco freno a
Non conforme ai limiti → Sosti-
tuire.
Limite di deflessione del
disco del freno:
Posteriore:
0,15 mm (0,006 in)
Spessore del disco freno:
Anteriore:
3,0 mm (0,12 in)
2,5 mm (0,10 in)
Posteriore:
4,0 mm (0,16 in)
3,5 mm (0,14 in)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE
Page 464 of 668

5 - 5
CHASFRONT WHEEL AND REAR WHEEL
EC595000
ASSEMBLY AND INSTALLATION
Front wheel
1. Install:
Bearing (left) 1
Spacer 2
Bearing (right) 3
Oil seal 4
NOTE:
Apply the lithium soap base grease on the
bearing and oil seal lip when installing.
Use a socket that matches the outside diam-
eter of the race of the bearing.
Left side of bearing shall be installed first.
Install the oil seal with its manufacture’s
marks or numbers facing outward.
CAUTION:
Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
2. Install:
Brake disc 1
Bolt (brake disc) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
3. Install:
Collar 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
Install the collars with their projections a
facing the wheel.
4. Install:
Wheel
NOTE:
Install the brake disc 1 between the brake
pads 2 correctly.
Page 465 of 668

5 - 5
CHAS

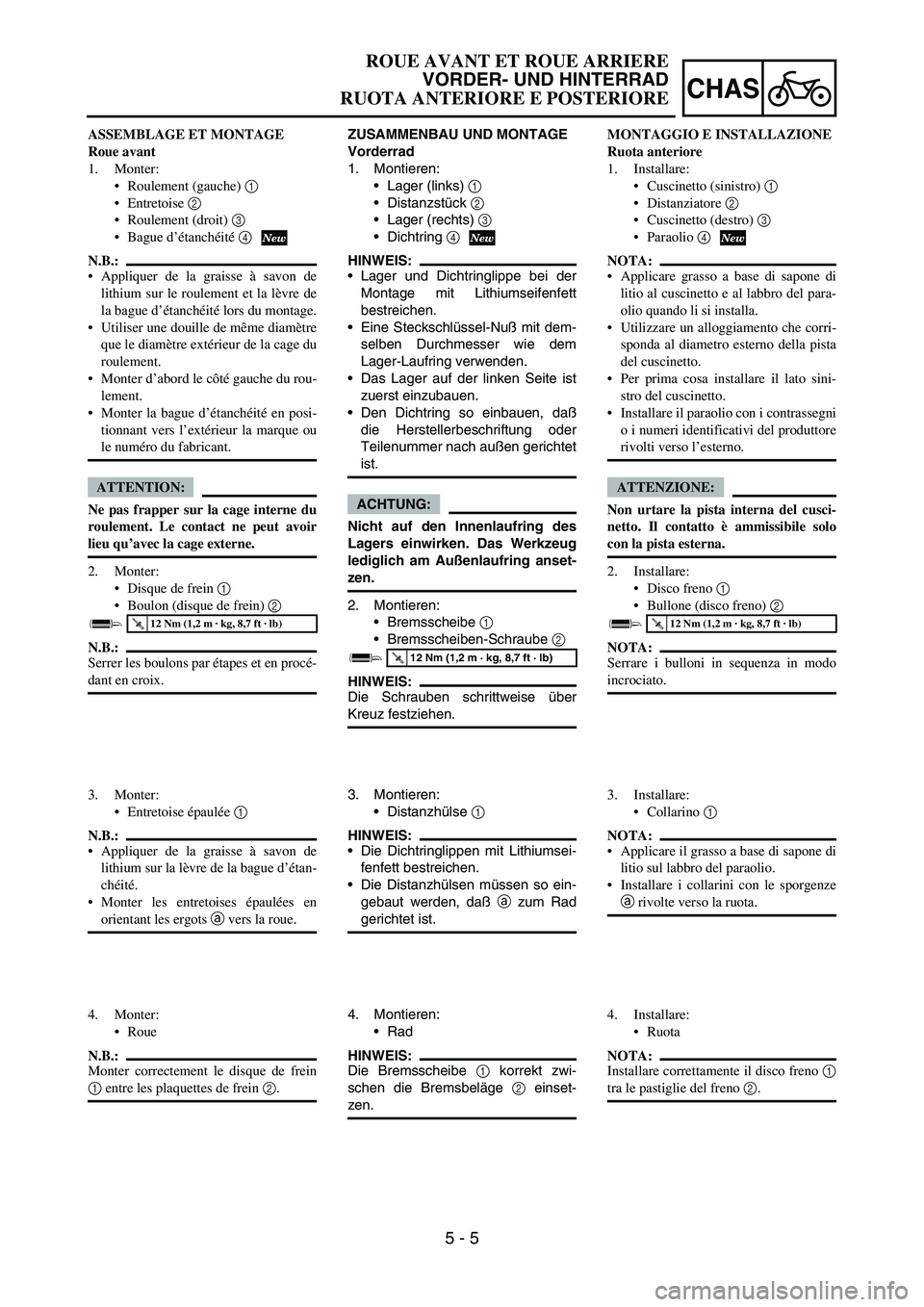

ZUSAMMENBAU UND MONTAGE
Vorderrad
1. Montieren:
Lager (links)
1
Distanzstück
2
Lager (rechts)
3
Dichtring
4
HINWEIS:
Lager und Dichtringlippe bei der
Montage mit Lithiumseifenfett
bestreichen.
Eine Steckschlüssel-Nuß mit dem-
selben Durchmesser wie dem
Lager-Laufring verwenden.
Das Lager auf der linken Seite ist
zuerst einzubauen.
Den Dichtring so einbauen, daß
die Herstellerbeschriftung oder
Teilenummer nach außen gerichtet
ist.
ACHTUNG:
Nicht auf den Innenlaufring des
Lagers einwirken. Das Werkzeug
lediglich am Außenlaufring anset-
zen.
2. Montieren:
Bremsscheibe
1
Bremsscheiben-Schraube
2
HINWEIS:
Die Schrauben schrittweise über
Kreuz festziehen.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Montieren:
Distanzhülse
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
Die Distanzhülsen müssen so ein-
gebaut werden, daß
a zum Rad
gerichtet ist.
4. Montieren:
Rad
HINWEIS:
Die Bremsscheibe
1 korrekt zwi-
schen die Bremsbeläge
2 einset-
zen. ASSEMBLAGE ET MONTAGE
Roue avant
1. Monter:
Roulement (gauche) 1
Entretoise 2
Roulement (droit) 3
Bague d’étanchéité 4
N.B.:
Appliquer de la graisse à savon de
lithium sur le roulement et la lèvre de
la bague d’étanchéité lors du montage.
Utiliser une douille de même diamètre
que le diamètre extérieur de la cage du
roulement.
Monter d’abord le côté gauche du rou-
lement.
Monter la bague d’étanchéité en posi-
tionnant vers l’extérieur la marque ou
le numéro du fabricant.
ATTENTION:
Ne pas frapper sur la cage interne du
roulement. Le contact ne peut avoir
lieu qu’avec la cage externe.
2. Monter:
Disque de frein 1
Boulon (disque de frein) 2
N.B.:
Serrer les boulons par étapes et en procé-
dant en croix.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Monter:
Entretoise épaulée 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
Monter les entretoises épaulées en
orientant les ergots a vers la roue.
4. Monter:
Roue
N.B.:
Monter correctement le disque de frein
1 entre les plaquettes de frein 2.MONTAGGIO E INSTALLAZIONE
Ruota anteriore
1. Installare:
Cuscinetto (sinistro) 1
Distanziatore 2
Cuscinetto (destro) 3
Paraolio 4
NOTA:
Applicare grasso a base di sapone di
litio al cuscinetto e al labbro del para-
olio quando li si installa.
Utilizzare un alloggiamento che corri-
sponda al diametro esterno della pista
del cuscinetto.
Per prima cosa installare il lato sini-
stro del cuscinetto.
Installare il paraolio con i contrassegni
o i numeri identificativi del produttore
rivolti verso l’esterno.
ATTENZIONE:
Non urtare la pista interna del cusci-
netto. Il contatto è ammissibile solo
con la pista esterna.
2. Installare:
Disco freno 1
Bullone (disco freno) 2
NOTA:
Serrare i bulloni in sequenza in modo
incrociato.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Installare:
Collarino 1
NOTA:
Applicare il grasso a base di sapone di
litio sul labbro del paraolio.
Installare i collarini con le sporgenze
a rivolte verso la ruota.
4. Installare:
Ruota
NOTA:
Installare correttamente il disco freno 1
tra le pastiglie del freno 2.
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE
Page 466 of 668

5 - 6
CHASFRONT WHEEL AND REAR WHEEL

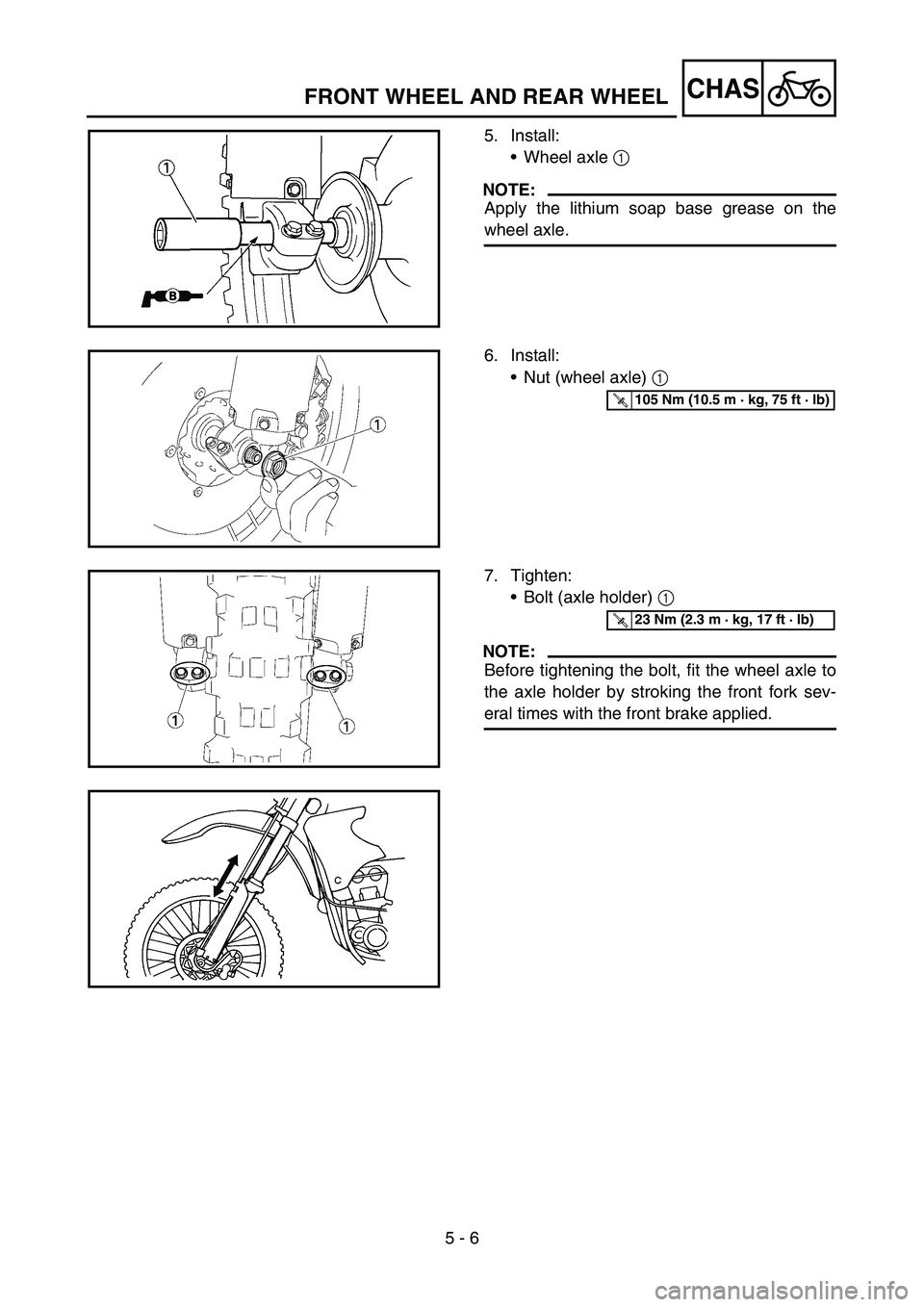

5. Install:
Wheel axle 1
NOTE:
Apply the lithium soap base grease on the
wheel axle.
6. Install:
Nut (wheel axle) 1
T R..105 Nm (10.5 m · kg, 75 ft · lb)
7. Tighten:
Bolt (axle holder) 1
NOTE:
Before tightening the bolt, fit the wheel axle to
the axle holder by stroking the front fork sev-
eral times with the front brake applied.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
Page 467 of 668

5 - 6
CHAS

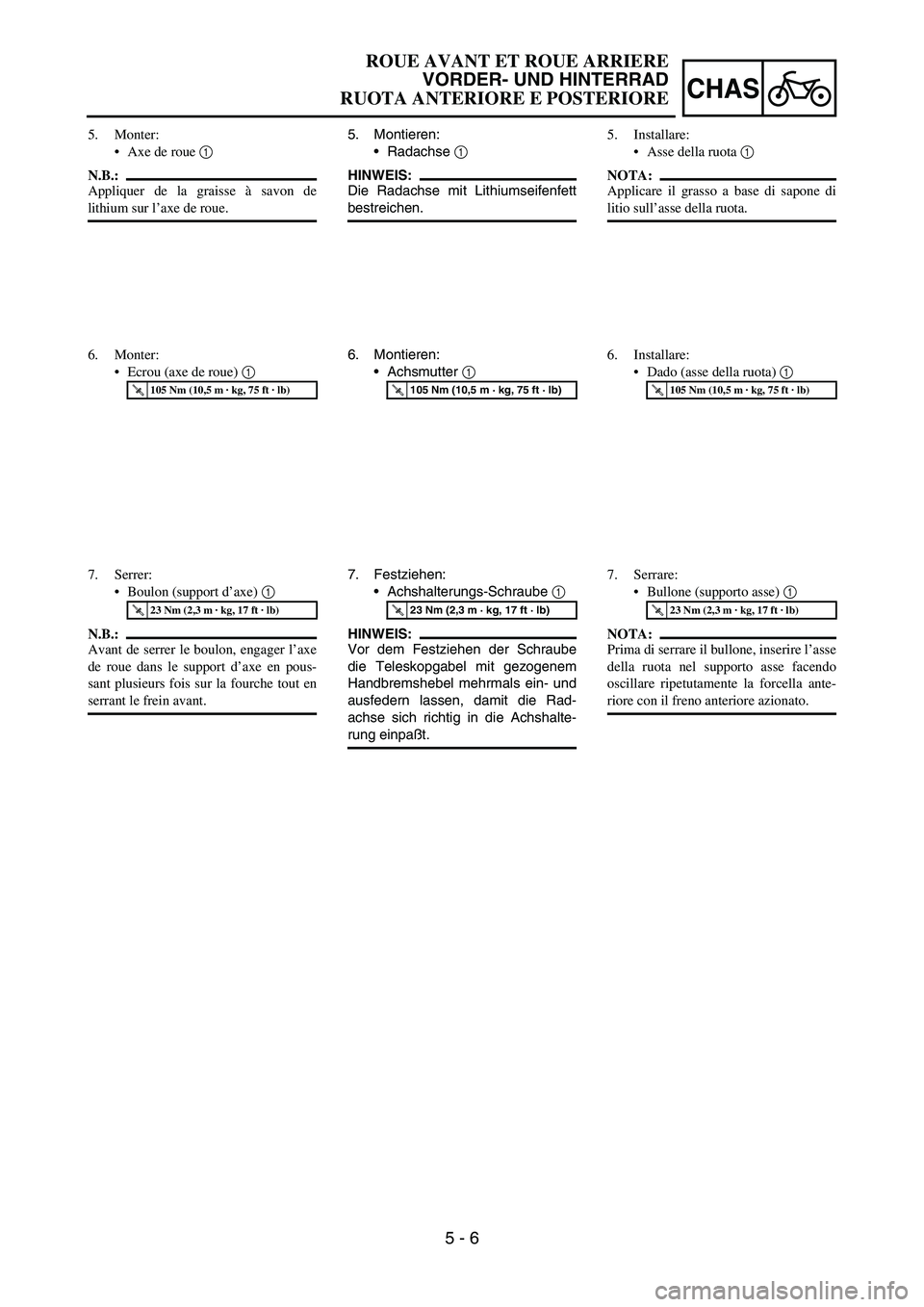

5. Montieren:
Radachse
1
HINWEIS:
Die Radachse mit Lithiumseifenfett
bestreichen.
6. Montieren:
Achsmutter
1
T R..105 Nm (10,5 m · kg, 75 ft · lb)
7. Festziehen:
Achshalterungs-Schraube
1
HINWEIS:
Vor dem Festziehen der Schraube
die Teleskopgabel mit gezogenem
Handbremshebel mehrmals ein- und
ausfedern lassen, damit die Rad-
achse sich richtig in die Achshalte-
rung einpaßt.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
5. Monter:
Axe de roue 1
N.B.:
Appliquer de la graisse à savon de
lithium sur l’axe de roue.
6. Monter:
Ecrou (axe de roue) 1
T R..105 Nm (10,5 m · kg, 75 ft · lb)
7. Serrer:
Boulon (support d’axe) 1
N.B.:
Avant de serrer le boulon, engager l’axe
de roue dans le support d’axe en pous-
sant plusieurs fois sur la fourche tout en
serrant le frein avant.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
5. Installare:
Asse della ruota 1
NOTA:
Applicare il grasso a base di sapone di
litio sull’asse della ruota.
6. Installare:
Dado (asse della ruota) 1
T R..105 Nm (10,5 m · kg, 75 ft · lb)
7. Serrare:
Bullone (supporto asse) 1
NOTA:
Prima di serrare il bullone, inserire l’asse
della ruota nel supporto asse facendo
oscillare ripetutamente la forcella ante-
riore con il freno anteriore azionato.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE
Page 468 of 668

5 - 7
CHASFRONT WHEEL AND REAR WHEEL
Rear wheel
1. Install:
Bearing (right) 1
Circlip 2
Spacer 3
Bearing (left) 4
Oil seal 5
NOTE:
Apply the lithium soap base grease on the
bearing and oil seal lip when installing.
Install the bearing with seal facing outward.
Use a socket that matches the outside diam-
eter of the race of the bearing.
Right side of bearing shall be installed first.
Install the oil seal with its manufacture’s
marks or numbers facing outward.
CAUTION:
Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
2. Install:
Brake disc 1
Bolt (brake disc) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..14 Nm (1.4 m · kg, 10 ft · lb)
3. Install:
Rear wheel sprocket 1
Bolt (rear wheel sprocket) 2
Washer (rear wheel sprocket) 3
Nut (rear wheel sprocket) 4
NOTE:
Tighten the nuts in stage, using a crisscross
pattern.
T R..42 Nm (4.2 m · kg, 30 ft · lb)
Page 469 of 668

5 - 7
CHAS
Hinterrad
1. Montieren:
Lager (rechts)
1
Sicherungsring
2
Distanzstück
3
Lager (links)
4
Dichtring
5
HINWEIS:
Lager und Dichtringlippe bei der
Montage mit Lithiumseifenfett
bestreichen.
Das Lager mit nach außen gerich-
tetem Dichtring einbauen.
Eine Steckschlüssel-Nuß mit dem-
selben Durchmesser wie dem
Lager-Laufring verwenden.
Das Lager auf der rechten Seite ist
zuerst einzubauen.
Den Dichtring so einbauen, daß
die Herstellerbeschriftung oder
Teilenummer nach außen gerichtet
ist.
ACHTUNG:
Nicht auf den Innenlaufring des
Lagers einwirken. Das Werkzeug
lediglich am Außenlaufring anset-
zen.
2. Montieren:
Bremsscheibe
1
Bremsscheiben-Schraube
2
HINWEIS:
Die Schrauben schrittweise über
Kreuz festziehen.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
3. Montieren:
Kettenrad
1
Kettenrad-Schraube
2
Kettenrad-Beilagscheibe
3
Kettenrad-Mutter
4
HINWEIS:
Die Muttern schrittweise über Kreuz
festziehen.
T R..42 Nm (4,2 m · kg, 30 ft · lb)

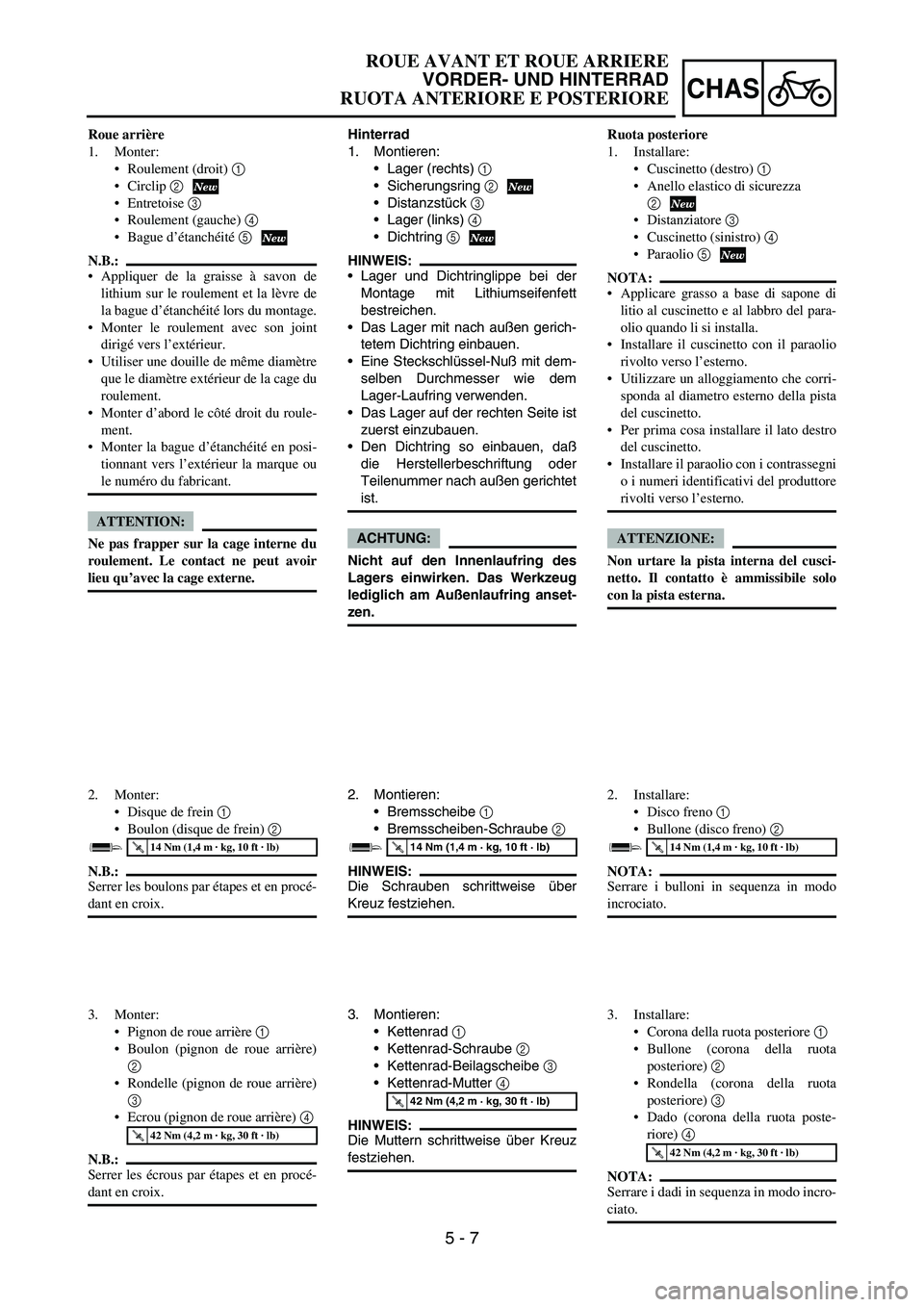

Roue arrière
1. Monter:
Roulement (droit) 1
Circlip 2
Entretoise 3
Roulement (gauche) 4
Bague d’étanchéité 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le roulement et la lèvre de
la bague d’étanchéité lors du montage.
Monter le roulement avec son joint
dirigé vers l’extérieur.
Utiliser une douille de même diamètre
que le diamètre extérieur de la cage du
roulement.
Monter d’abord le côté droit du roule-
ment.
Monter la bague d’étanchéité en posi-
tionnant vers l’extérieur la marque ou
le numéro du fabricant.
ATTENTION:
Ne pas frapper sur la cage interne du
roulement. Le contact ne peut avoir
lieu qu’avec la cage externe.
2. Monter:
Disque de frein 1
Boulon (disque de frein) 2
N.B.:
Serrer les boulons par étapes et en procé-
dant en croix.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
3. Monter:
Pignon de roue arrière 1
Boulon (pignon de roue arrière)
2
Rondelle (pignon de roue arrière)
3
Ecrou (pignon de roue arrière) 4
N.B.:
Serrer les écrous par étapes et en procé-
dant en croix.
T R..42 Nm (4,2 m · kg, 30 ft · lb)
Ruota posteriore
1. Installare:
Cuscinetto (destro) 1
Anello elastico di sicurezza
2
Distanziatore 3
Cuscinetto (sinistro) 4
Paraolio 5
NOTA:
Applicare grasso a base di sapone di
litio al cuscinetto e al labbro del para-
olio quando li si installa.
Installare il cuscinetto con il paraolio
rivolto verso l’esterno.
Utilizzare un alloggiamento che corri-
sponda al diametro esterno della pista
del cuscinetto.
Per prima cosa installare il lato destro
del cuscinetto.
Installare il paraolio con i contrassegni
o i numeri identificativi del produttore
rivolti verso l’esterno.
ATTENZIONE:
Non urtare la pista interna del cusci-
netto. Il contatto è ammissibile solo
con la pista esterna.
2. Installare:
Disco freno 1
Bullone (disco freno) 2
NOTA:
Serrare i bulloni in sequenza in modo
incrociato.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
3. Installare:
Corona della ruota posteriore 1
Bullone (corona della ruota
posteriore) 2
Rondella (corona della ruota
posteriore) 3
Dado (corona della ruota poste-
riore) 4
NOTA:
Serrare i dadi in sequenza in modo incro-
ciato.
T R..42 Nm (4,2 m · kg, 30 ft · lb)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE
Page 470 of 668

5 - 8
CHAS

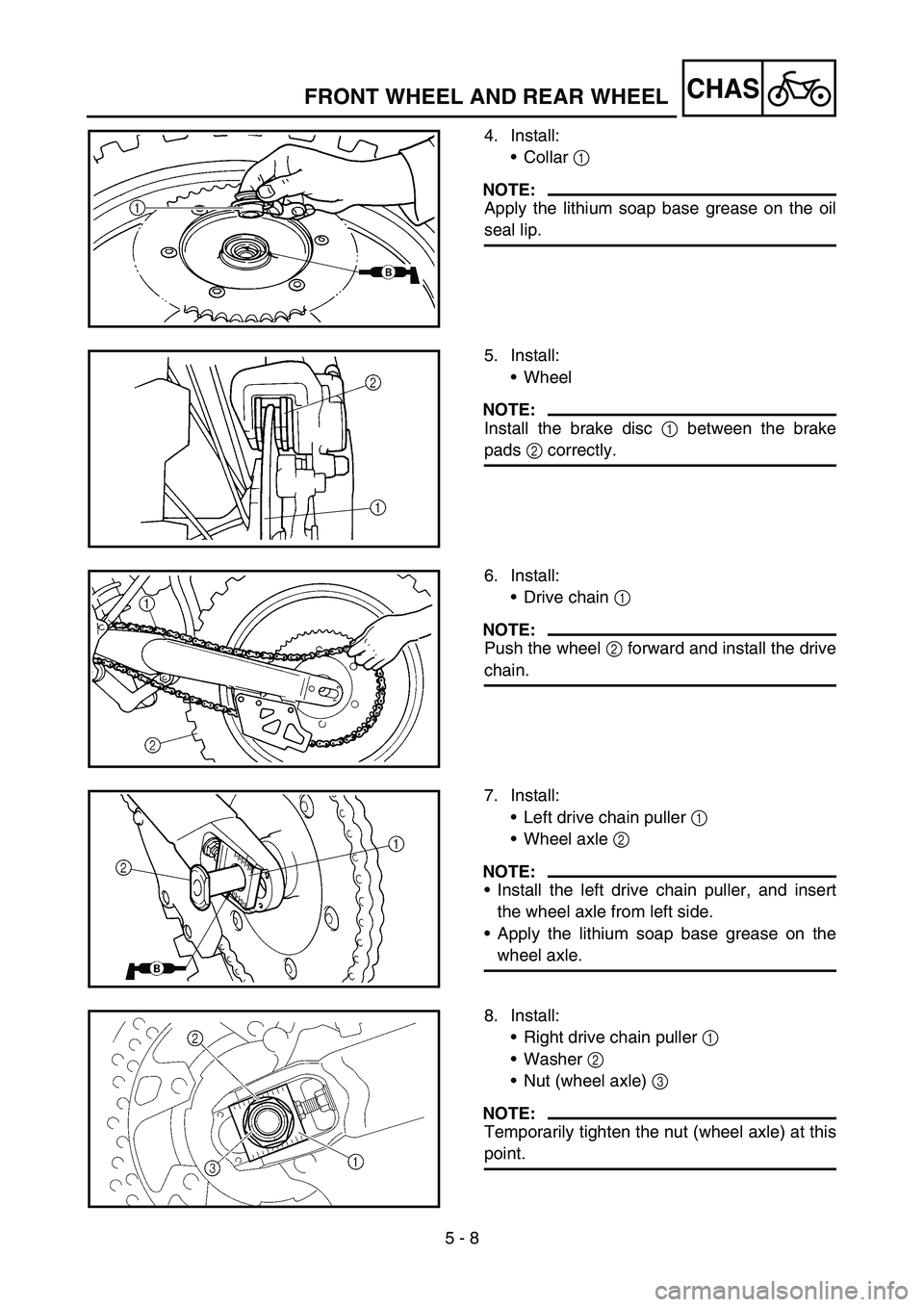

4. Install:
Collar 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
FRONT WHEEL AND REAR WHEEL
5. Install:
Wheel
NOTE:
Install the brake disc 1 between the brake
pads 2 correctly.
6. Install:
Drive chain 1
NOTE:
Push the wheel 2 forward and install the drive
chain.
7. Install:
Left drive chain puller 1
Wheel axle 2
NOTE:
Install the left drive chain puller, and insert
the wheel axle from left side.
Apply the lithium soap base grease on the
wheel axle.
8. Install:
Right drive chain puller 1
Washer 2
Nut (wheel axle) 3
NOTE:
Temporarily tighten the nut (wheel axle) at this
point.
