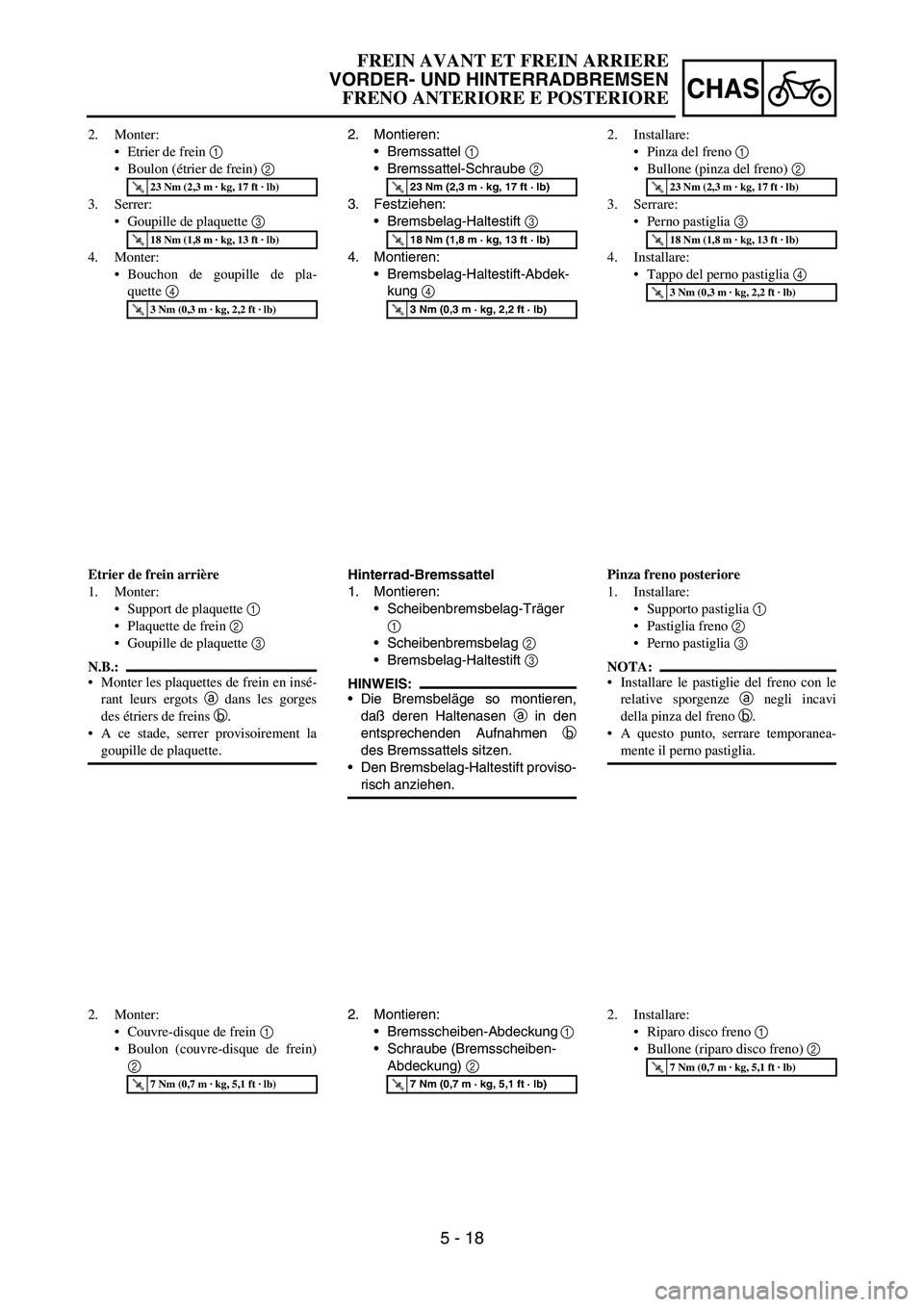

Page 491 of 668

5 - 18
CHAS
2. Montieren:
Bremssattel
1
Bremssattel-Schraube
2
3. Festziehen:
Bremsbelag-Haltestift
3
4. Montieren:
Bremsbelag-Haltestift-Abdek-
kung
4
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
Hinterrad-Bremssattel
1. Montieren:
Scheibenbremsbelag-Träger
1
Scheibenbremsbelag
2
Bremsbelag-Haltestift
3
HINWEIS:
Die Bremsbeläge so montieren,
daß deren Haltenasen
a in den
entsprechenden Aufnahmen
b
des Bremssattels sitzen.
Den Bremsbelag-Haltestift proviso-
risch anziehen.
2. Montieren:
Bremsscheiben-Abdeckung
1
Schraube (Bremsscheiben-
Abdeckung)
2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
2. Monter:
Etrier de frein 1
Boulon (étrier de frein) 2
3. Serrer:
Goupille de plaquette 3
4. Monter:
Bouchon de goupille de pla-
quette 4
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
Etrier de frein arrière
1. Monter:
Support de plaquette 1
Plaquette de frein 2
Goupille de plaquette 3
N.B.:
Monter les plaquettes de frein en insé-
rant leurs ergots a dans les gorges
des étriers de freins b.
A ce stade, serrer provisoirement la
goupille de plaquette.
2. Monter:
Couvre-disque de frein 1
Boulon (couvre-disque de frein)
2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
2. Installare:
Pinza del freno 1
Bullone (pinza del freno) 2
3. Serrare:
Perno pastiglia 3
4. Installare:
Tappo del perno pastiglia 4
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
Pinza freno posteriore
1. Installare:
Supporto pastiglia 1
Pastiglia freno 2
Perno pastiglia 3
NOTA:
Installare le pastiglie del freno con le
relative sporgenze a negli incavi
della pinza del freno b.
A questo punto, serrare temporanea-
mente il perno pastiglia.
2. Installare:
Riparo disco freno 1
Bullone (riparo disco freno) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE

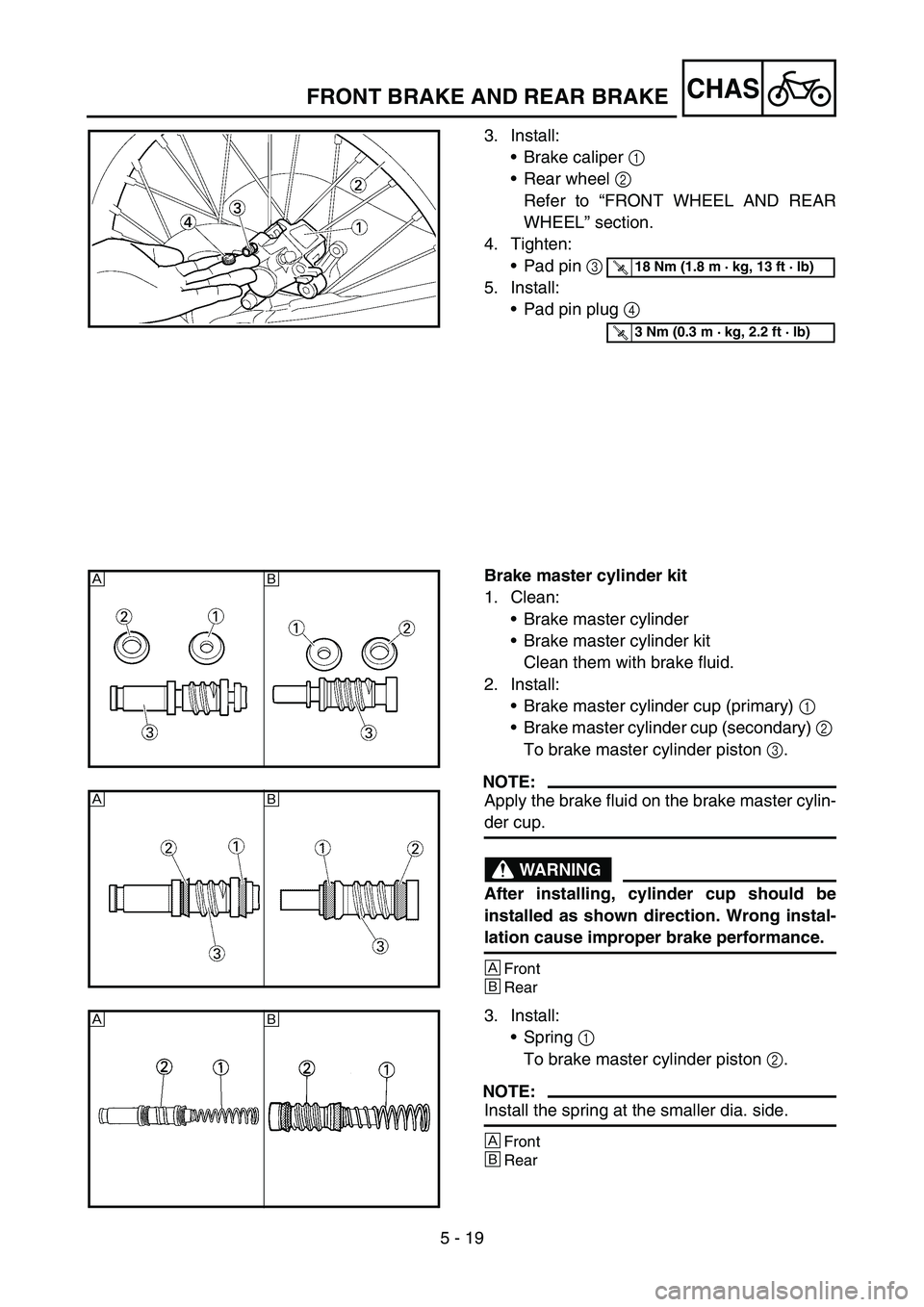

Page 492 of 668

5 - 19
CHASFRONT BRAKE AND REAR BRAKE
3. Install:
Brake caliper 1
Rear wheel 2
Refer to “FRONT WHEEL AND REAR
WHEEL” section.
4. Tighten:
Pad pin 3
5. Install:
Pad pin plug 4
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
Brake master cylinder kit
1. Clean:
Brake master cylinder
Brake master cylinder kit
Clean them with brake fluid.
2. Install:
Brake master cylinder cup (primary) 1
Brake master cylinder cup (secondary) 2
To brake master cylinder piston 3.
NOTE:
Apply the brake fluid on the brake master cylin-
der cup.
WARNING
After installing, cylinder cup should be
installed as shown direction. Wrong instal-
lation cause improper brake performance.
È
Front
ÉRear
ÈÉ
ÈÉ
3. Install:
Spring 1
To brake master cylinder piston 2.
NOTE:
Install the spring at the smaller dia. side.
È
Front
ÉRear
ÈÉ

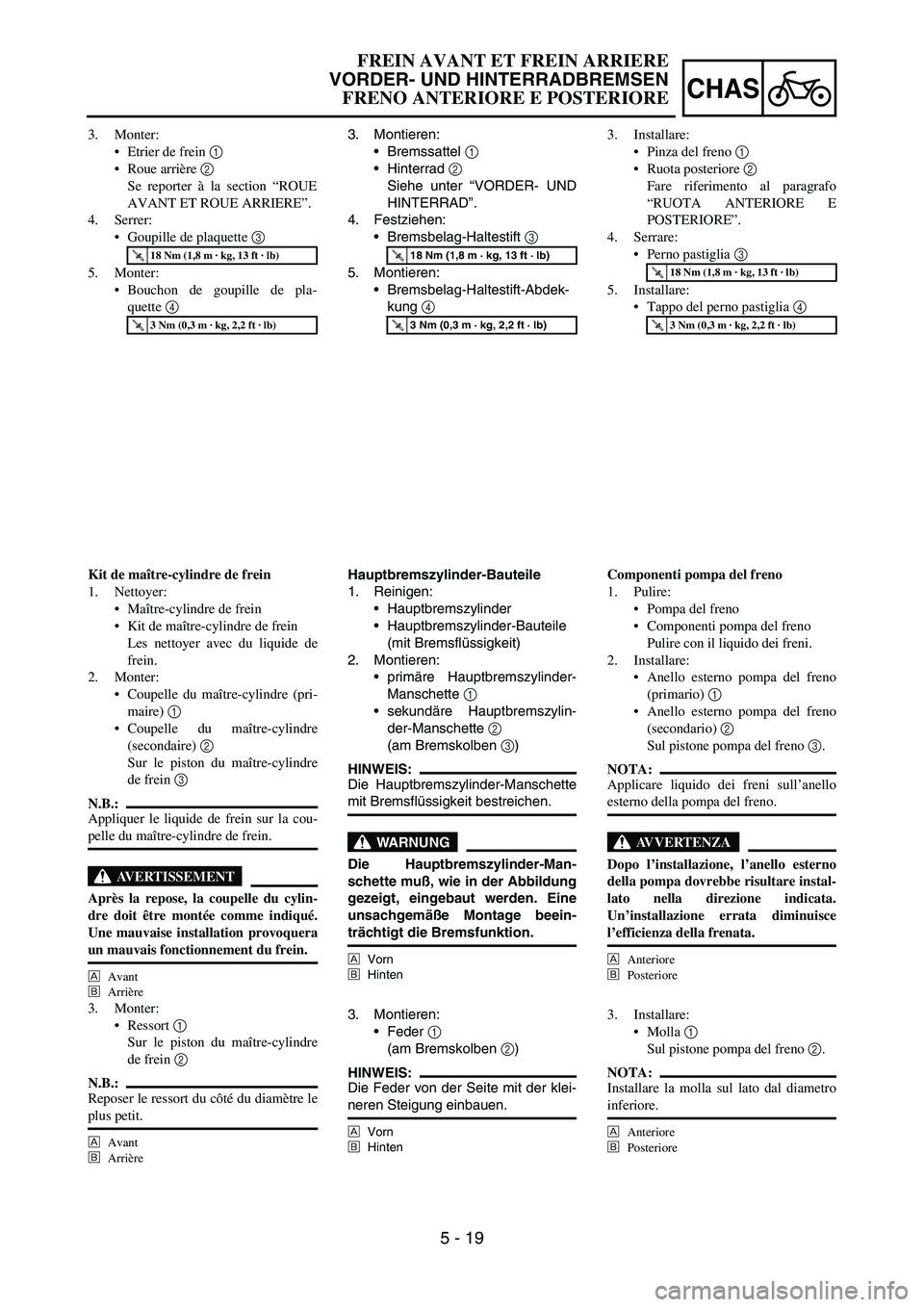

Page 493 of 668

5 - 19
CHAS
3. Montieren:
Bremssattel
1
Hinterrad
2
Siehe unter “VORDER- UND
HINTERRAD”.
4. Festziehen:
Bremsbelag-Haltestift
3
5. Montieren:
Bremsbelag-Haltestift-Abdek-
kung
4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
Hauptbremszylinder-Bauteile
1. Reinigen:
Hauptbremszylinder
Hauptbremszylinder-Bauteile
(mit Bremsflüssigkeit)
2. Montieren:
primäre Hauptbremszylinder-
Manschette
1
sekundäre Hauptbremszylin-
der-Manschette
2
(am Bremskolben
3)
HINWEIS:
Die Hauptbremszylinder-Manschette
mit Bremsflüssigkeit bestreichen.
WARNUNG
Die Hauptbremszylinder-Man-
schette muß, wie in der Abbildung
gezeigt, eingebaut werden. Eine
unsachgemäße Montage beein-
trächtigt die Bremsfunktion.
ÈVorn
ÉHinten
3. Montieren:
Feder
1
(am Bremskolben
2)
HINWEIS:
Die Feder von der Seite mit der klei-
neren Steigung einbauen.
ÈVorn
ÉHinten
3. Monter:
Etrier de frein 1
Roue arrière 2
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE”.
4. Serrer:
Goupille de plaquette 3
5. Monter:
Bouchon de goupille de pla-
quette 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
Kit de maître-cylindre de frein
1. Nettoyer:
Maître-cylindre de frein
Kit de maître-cylindre de frein
Les nettoyer avec du liquide de
frein.
2. Monter:
Coupelle du maître-cylindre (pri-
maire) 1
Coupelle du maître-cylindre
(secondaire) 2
Sur le piston du maître-cylindre
de frein 3
N.B.:
Appliquer le liquide de frein sur la cou-
pelle du maître-cylindre de frein.
AVERTISSEMENT
Après la repose, la coupelle du cylin-
dre doit être montée comme indiqué.
Une mauvaise installation provoquera
un mauvais fonctionnement du frein.
È
Avant
É
Arrière
3. Monter:
Ressort 1
Sur le piston du maître-cylindre
de frein 2
N.B.:
Reposer le ressort du côté du diamètre le
plus petit.
È
Avant
É
Arrière
3. Installare:
Pinza del freno 1
Ruota posteriore 2
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
POSTERIORE”.
4. Serrare:
Perno pastiglia 3
5. Installare:
Tappo del perno pastiglia 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
Componenti pompa del freno
1. Pulire:
Pompa del freno
Componenti pompa del freno
Pulire con il liquido dei freni.
2. Installare:
Anello esterno pompa del freno
(primario) 1
Anello esterno pompa del freno
(secondario) 2
Sul pistone pompa del freno 3.
NOTA:
Applicare liquido dei freni sull’anello
esterno della pompa del freno.
AVVERTENZA
Dopo l’installazione, l’anello esterno
della pompa dovrebbe risultare instal-
lato nella direzione indicata.
Un’installazione errata diminuisce
l’efficienza della frenata.
È
Anteriore
É
Posteriore
3. Installare:
Molla 1
Sul pistone pompa del freno 2.
NOTA:
Installare la molla sul lato dal diametro
inferiore.
È
Anteriore
É
Posteriore
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
Page 494 of 668
![YAMAHA YZ250F 2005 Notices Demploi (in French) 5 - 20
CHASFRONT BRAKE AND REAR BRAKE
4. Install:
[Front]
Brake master cylinder kit 1
Washer 2
Circlip 3
Brake master cylinder boot 4
To brake master cylinder 5.
[Rear]
Brake master cylinder YAMAHA YZ250F 2005 Notices Demploi (in French) 5 - 20
CHASFRONT BRAKE AND REAR BRAKE
4. Install:
[Front]
Brake master cylinder kit 1
Washer 2
Circlip 3
Brake master cylinder boot 4
To brake master cylinder 5.
[Rear]
Brake master cylinder](/img/51/53958/w960_53958-493.png)
5 - 20
CHASFRONT BRAKE AND REAR BRAKE
4. Install:
[Front]
Brake master cylinder kit 1
Washer 2
Circlip 3
Brake master cylinder boot 4
To brake master cylinder 5.
[Rear]
Brake master cylinder kit 1
Push rod 2
Circlip 3
Brake master cylinder boot 4
To brake master cylinder 5.
NOTE:
Apply the brake fluid on the brake master cyl-
inder kit.
Apply the lithium soap base grease on the tip
of the push rod.
When installing the circlip, use a long nose
circlip pliers.
È
Front
ÉRear
È
É
Front brake master cylinder
1. Install:
Brake master cylinder 1
Brake master cylinder bracket 2
Bolt (brake master cylinder bracket) 3
NOTE:
Install the bracket so that the arrow mark a
face upward.
First tighten the bolts on the upper side of the
brake master cylinder bracket, and then
tighten the bolts on the lower side.
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
Page 495 of 668

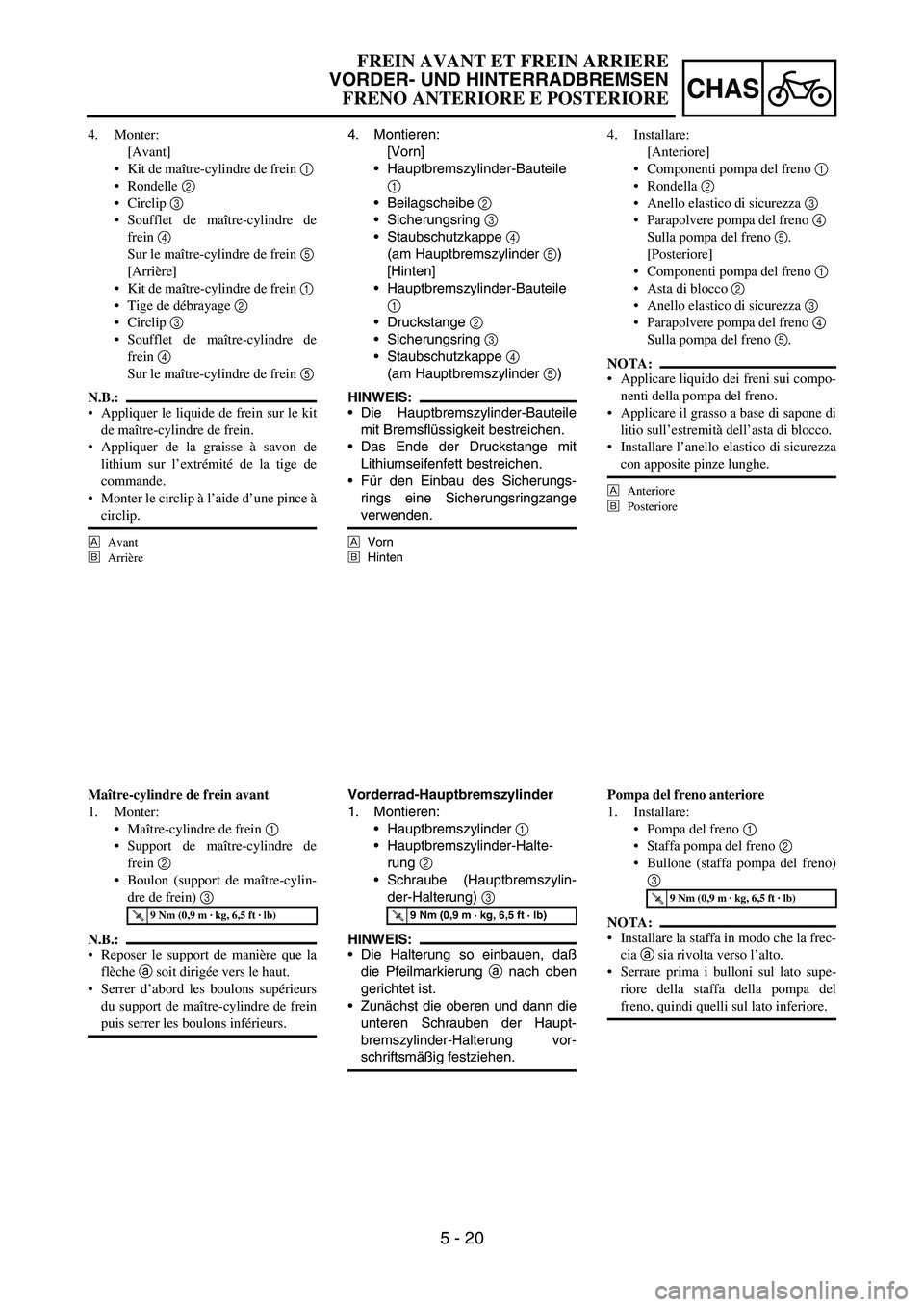

![YAMAHA YZ250F 2005 Notices Demploi (in French) 5 - 20
CHAS
4. Montieren:
[Vorn]
Hauptbremszylinder-Bauteile
1
Beilagscheibe
2
Sicherungsring
3
Staubschutzkappe
4
(am Hauptbremszylinder
5)
[Hinten]
Hauptbremszylinder-Bauteile
1
Druck YAMAHA YZ250F 2005 Notices Demploi (in French) 5 - 20
CHAS
4. Montieren:
[Vorn]
Hauptbremszylinder-Bauteile
1
Beilagscheibe
2
Sicherungsring
3
Staubschutzkappe
4
(am Hauptbremszylinder
5)
[Hinten]
Hauptbremszylinder-Bauteile
1
Druck](/img/51/53958/w960_53958-494.png)
5 - 20
CHAS
4. Montieren:
[Vorn]
Hauptbremszylinder-Bauteile
1
Beilagscheibe
2
Sicherungsring
3
Staubschutzkappe
4
(am Hauptbremszylinder
5)
[Hinten]
Hauptbremszylinder-Bauteile
1
Druckstange
2
Sicherungsring
3
Staubschutzkappe
4
(am Hauptbremszylinder
5)
HINWEIS:
Die Hauptbremszylinder-Bauteile
mit Bremsflüssigkeit bestreichen.
Das Ende der Druckstange mit
Lithiumseifenfett bestreichen.
Für den Einbau des Sicherungs-
rings eine Sicherungsringzange
verwenden.
ÈVorn
ÉHinten
Vorderrad-Hauptbremszylinder
1. Montieren:
Hauptbremszylinder
1
Hauptbremszylinder-Halte-
rung
2
Schraube (Hauptbremszylin-
der-Halterung)
3
HINWEIS:
Die Halterung so einbauen, daß
die Pfeilmarkierung
a nach oben
gerichtet ist.
Zunächst die oberen und dann die
unteren Schrauben der Haupt-
bremszylinder-Halterung vor-
schriftsmäßig festziehen.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
4. Monter:
[Avant]
Kit de maître-cylindre de frein 1
Rondelle 2
Circlip 3
Soufflet de maître-cylindre de
frein 4
Sur le maître-cylindre de frein 5
[Arrière]
Kit de maître-cylindre de frein 1
Tige de débrayage 2
Circlip 3
Soufflet de maître-cylindre de
frein 4
Sur le maître-cylindre de frein 5
N.B.:
Appliquer le liquide de frein sur le kit
de maître-cylindre de frein.
Appliquer de la graisse à savon de
lithium sur l’extrémité de la tige de
commande.
Monter le circlip à l’aide d’une pince à
circlip.
È
Avant
É
Arrière
Maître-cylindre de frein avant
1. Monter:
Maître-cylindre de frein 1
Support de maître-cylindre de
frein 2
Boulon (support de maître-cylin-
dre de frein) 3
N.B.:
Reposer le support de manière que la
flèche
a soit dirigée vers le haut.
Serrer d’abord les boulons supérieurs
du support de maître-cylindre de frein
puis serrer les boulons inférieurs.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
4. Installare:
[Anteriore]
Componenti pompa del freno 1
Rondella 2
Anello elastico di sicurezza 3
Parapolvere pompa del freno 4
Sulla pompa del freno 5.
[Posteriore]
Componenti pompa del freno 1
Asta di blocco 2
Anello elastico di sicurezza 3
Parapolvere pompa del freno 4
Sulla pompa del freno 5.
NOTA:
Applicare liquido dei freni sui compo-
nenti della pompa del freno.
Applicare il grasso a base di sapone di
litio sull’estremità dell’asta di blocco.
Installare l’anello elastico di sicurezza
con apposite pinze lunghe.
È
Anteriore
É
Posteriore
Pompa del freno anteriore
1. Installare:
Pompa del freno 1
Staffa pompa del freno 2
Bullone (staffa pompa del freno)
3
NOTA:
Installare la staffa in modo che la frec-
cia
a sia rivolta verso l’alto.
Serrare prima i bulloni sul lato supe-
riore della staffa della pompa del
freno, quindi quelli sul lato inferiore.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
Page 496 of 668

5 - 21
CHASFRONT BRAKE AND REAR BRAKE
2. Install:
Brake lever 1
Bolt (brake lever) 2
Nut (brake lever) 3
NOTE:
Apply the lithium soap base grease on the
brake lever sliding surface, bolt and contacting
surface of the brake master cylinder piston.
Rear brake master cylinder
1. Install:
Copper washer 1
Brake hose 2
Union bolt 3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that its pipe por-
tion
a directs as shown and lightly
touches the projection
b on the brake
master cylinder.
T R..6 Nm (0.6 m · kg, 4.3 ft · lb)
T R..6 Nm (0.6 m · kg, 4.3 ft · lb)
T R..30 Nm (3.0 m · kg, 22 ft · lb)
2. Install:
Brake master cylinder 1
Bolt (brake master cylinder) 2
3. Install:
Spring 1
Brake pedal 2
O-ring 3
Bolt (brake pedal) 4
Clip 5
NOTE:
Apply the lithium soap base grease on the bolt,
O-ring and brake pedal bracket.
T R..11 Nm (1.1 m · kg, 8.0 ft · lb)
T R..26 Nm (2.6 m · kg, 19 ft · lb)
Page 497 of 668

5 - 21
CHAS
2. Montieren:
Handbremshebel
1
Handbremshebel-Schraube
2
Handbremshebel-Mutter
3
HINWEIS:
Die Kontaktfläche und Schraube des
Bremshebel-Drehpunkts sowie die
Bremskolben-Kontaktfläche mit Lithi-
umseifenfett bestreichen.
Hinterrad-Hauptbremszylinder
1. Montieren:
Kupferscheibe
1
Bremsschlauch
2
Hohlschraube
3
WARNUNG
Immer neue Kupferscheiben ver-
wenden.
ACHTUNG:
Den Bremsschlauch so montieren,
daß der Metallstutzen a am
Schlauchende, wie abgebildet, an
der Nase b des Hauptbremszylin-
ders anliegt.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
2. Montieren:
Hauptbremszylinder
1
Schraube (Hauptbremszylin-
der)
2
3. Montieren:
Feder
1
Fußbremshebel
2
O-Ring
3
Fußbremshebel-Schraube
4
Clip
5
HINWEIS:
Die Schraube, O-Ringe und Fuß-
bremshebel-Halterung mit Lithium-
seifenfett bestreichen.
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
T R..26 Nm (2,6 m · kg, 19 ft · lb)

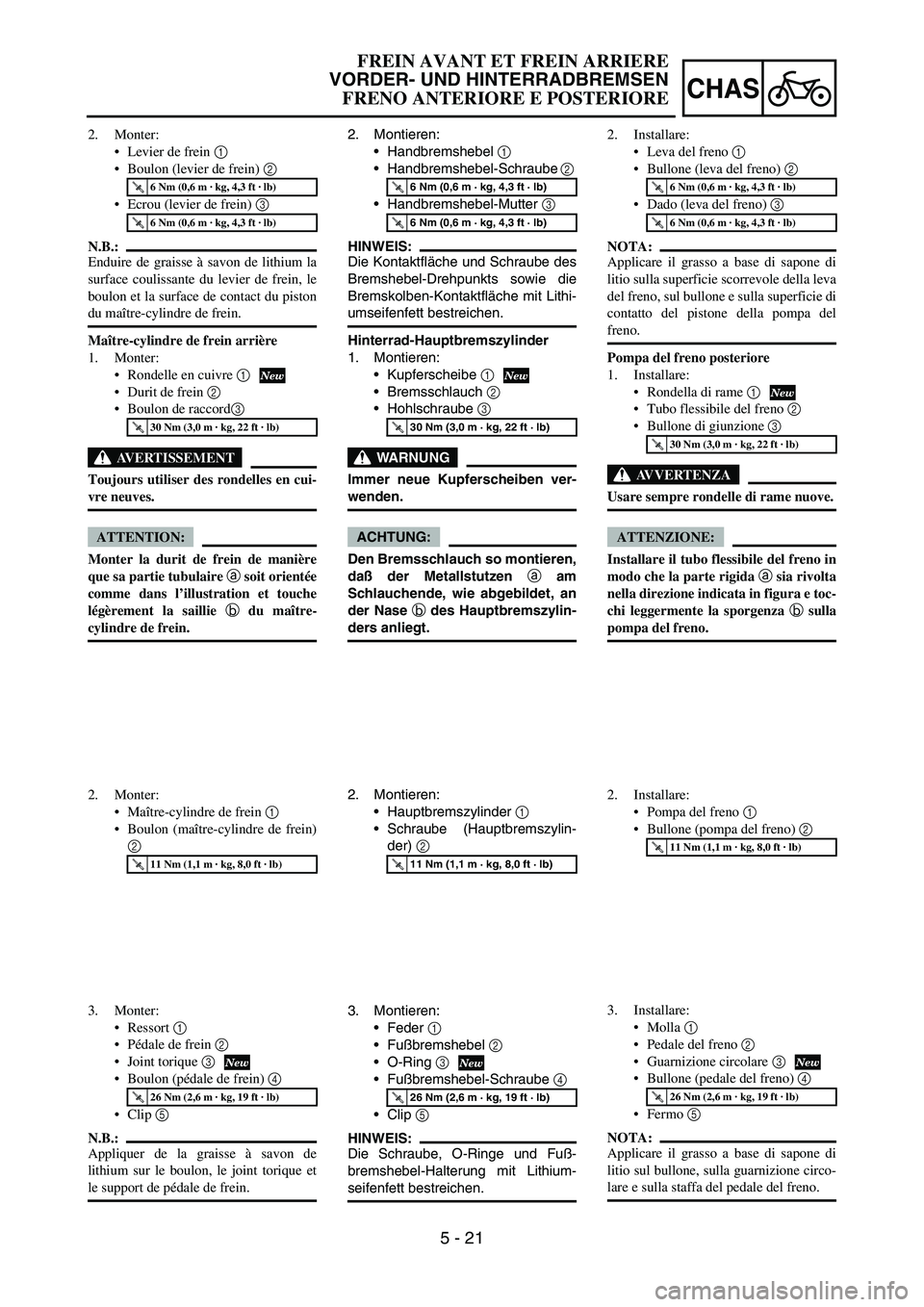

2. Monter:
Levier de frein 1
Boulon (levier de frein) 2
Ecrou (levier de frein) 3
N.B.:
Enduire de graisse à savon de lithium la
surface coulissante du levier de frein, le
boulon et la surface de contact du piston
du maître-cylindre de frein.
Maître-cylindre de frein arrière
1. Monter:
Rondelle en cuivre 1
Durit de frein 2
Boulon de raccord3
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein de manière
que sa partie tubulaire a soit orientée
comme dans l’illustration et touche
légèrement la saillie b du maître-
cylindre de frein.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
2. Monter:
Maître-cylindre de frein 1
Boulon (maître-cylindre de frein)
2
3. Monter:
Ressort 1
Pédale de frein 2
Joint torique 3
Boulon (pédale de frein) 4
Clip 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le boulon, le joint torique et
le support de pédale de frein.
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
T R..26 Nm (2,6 m · kg, 19 ft · lb)
2. Installare:
Leva del freno 1
Bullone (leva del freno) 2
Dado (leva del freno) 3
NOTA:
Applicare il grasso a base di sapone di
litio sulla superficie scorrevole della leva
del freno, sul bullone e sulla superficie di
contatto del pistone della pompa del
freno.
Pompa del freno posteriore
1. Installare:
Rondella di rame 1
Tubo flessibile del freno 2
Bullone di giunzione 3
AVVERTENZA
Usare sempre rondelle di rame nuove.
ATTENZIONE:
Installare il tubo flessibile del freno in
modo che la parte rigida a sia rivolta
nella direzione indicata in figura e toc-
chi leggermente la sporgenza b sulla
pompa del freno.
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..6 Nm (0,6 m · kg, 4,3 ft · lb)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
2. Installare:
Pompa del freno 1
Bullone (pompa del freno) 2
3. Installare:
Molla 1
Pedale del freno 2
Guarnizione circolare 3
Bullone (pedale del freno) 4
Fermo 5
NOTA:
Applicare il grasso a base di sapone di
litio sul bullone, sulla guarnizione circo-
lare e sulla staffa del pedale del freno.
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
T R..26 Nm (2,6 m · kg, 19 ft · lb)
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
Page 498 of 668

5 - 22
CHASFRONT BRAKE AND REAR BRAKE
4. Install:
Pin 1
Washer 2
Cotter pin 3
NOTE:
After installing, check the brake pedal height.
Refer to “REAR BRAKE ADJUSTMENT” sec-
tion in the CHAPTER 3.
Front brake hose
1. Install:
Copper washer 1
Brake hose 2
Union bolt 3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that its pipe por-
tion
a directs as shown and lightly
touches the projection
b on the brake cali-
per.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
2. Install:
Brake hose holder 1
Bolt (brake hose holder) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Install:
Brake hose holder 1
Nut (brake hose holder) 2
NOTE:
Align the top a of the brake hose holder with
the paint b of the brake hose.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
Page 499 of 668

5 - 22
CHAS
4. Montieren:
Stift
1
Beilagscheibe
2
Splint
3
HINWEIS:
Nach der Montage die Fußbremshe-
bel-Position kontrollieren. Siehe
unter “HINTERRADBREMSE EIN-
STELLEN” in KAPITEL 3.
Vorderrad-Bremsschlauch
1. Montieren:
Kupferscheibe
1
Bremsschlauch
2
Hohlschraube
3
WARNUNG
Immer neue Kupferscheiben ver-
wenden.
ACHTUNG:
Den Bremsschlauch so montieren,
daß der Metallstutzen a am
Schlauchende, wie abgebildet, an
der Nase b des Bremssattels
anliegt.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
2. Montieren:
Bremsschlauch-Halterung
1
Schraube (Bremsschlauch-
Halterung)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Montieren:
Bremsschlauch-Halterung
1
Mutter (Bremsschlauch-Halte-
rung)
2
HINWEIS:
Die Oberkante
a der Brems-
schlauch-Halterung muß mit der
Farbmarkierung
b am Brems-
schlauch fluchten.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

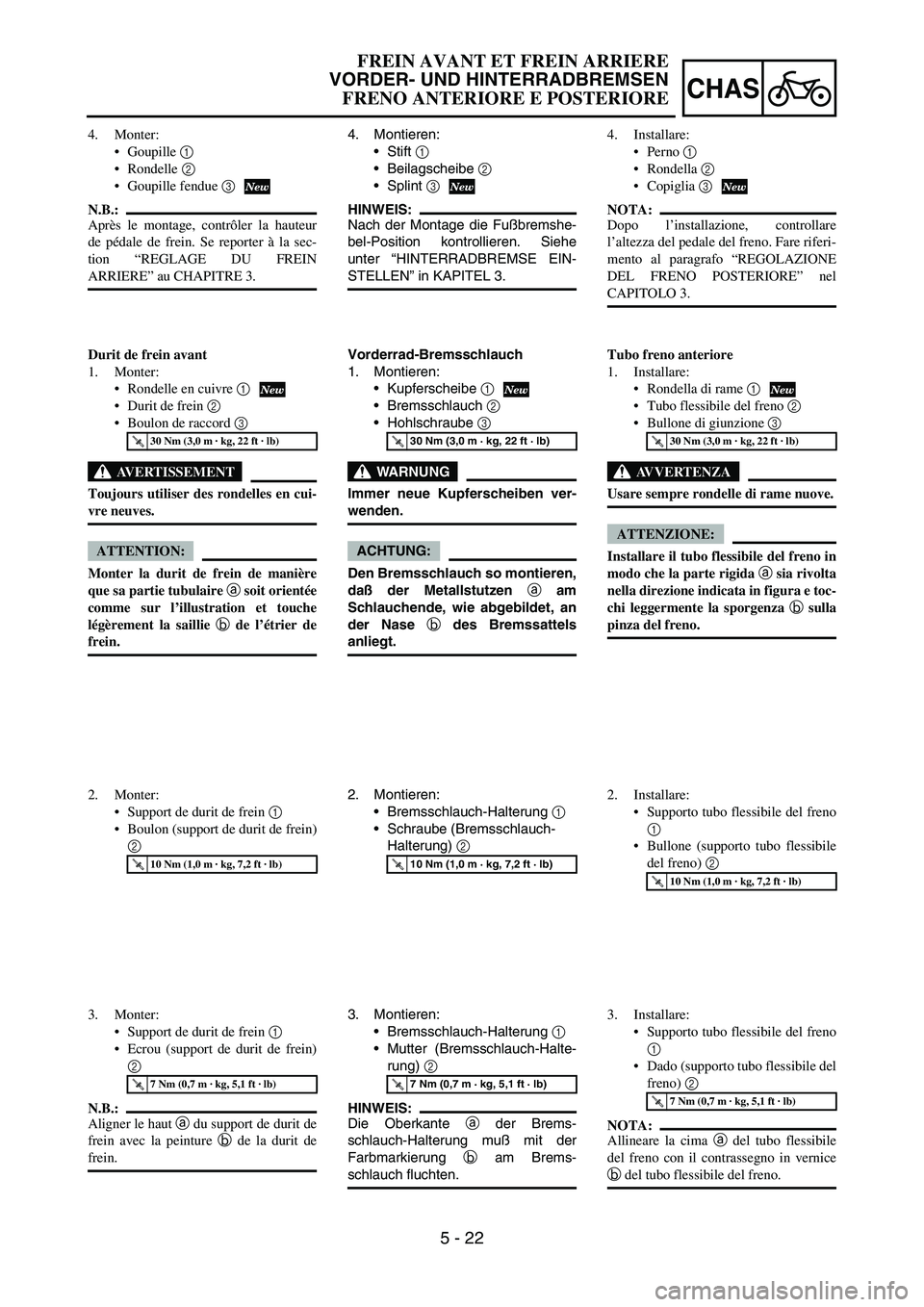

4. Monter:
Goupille 1
Rondelle 2
Goupille fendue 3
N.B.:
Après le montage, contrôler la hauteur
de pédale de frein. Se reporter à la sec-
tion “REGLAGE DU FREIN
ARRIERE” au CHAPITRE 3.
Durit de frein avant
1. Monter:
Rondelle en cuivre 1
Durit de frein 2
Boulon de raccord 3
AVERTISSEMENT
Toujours utiliser des rondelles en cui-
vre neuves.
ATTENTION:
Monter la durit de frein de manière
que sa partie tubulaire a soit orientée
comme sur l’illustration et touche
légèrement la saillie b de l’étrier de
frein.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
2. Monter:
Support de durit de frein 1
Boulon (support de durit de frein)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Support de durit de frein 1
Ecrou (support de durit de frein)
2
N.B.:
Aligner le haut a du support de durit de
frein avec la peinture b de la durit de
frein.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
4. Installare:
Perno 1
Rondella 2
Copiglia 3
NOTA:
Dopo l’installazione, controllare
l’altezza del pedale del freno. Fare riferi-
mento al paragrafo “REGOLAZIONE
DEL FRENO POSTERIORE” nel
CAPITOLO 3.
Tubo freno anteriore
1. Installare:
Rondella di rame 1
Tubo flessibile del freno 2
Bullone di giunzione 3
AVVERTENZA
Usare sempre rondelle di rame nuove.
ATTENZIONE:
Installare il tubo flessibile del freno in
modo che la parte rigida a sia rivolta
nella direzione indicata in figura e toc-
chi leggermente la sporgenza b sulla
pinza del freno.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
2. Installare:
Supporto tubo flessibile del freno
1
Bullone (supporto tubo flessibile
del freno) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Installare:
Supporto tubo flessibile del freno
1
Dado (supporto tubo flessibile del
freno) 2
NOTA:
Allineare la cima a del tubo flessibile
del freno con il contrassegno in vernice
b del tubo flessibile del freno.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE
Page 500 of 668

5 - 23

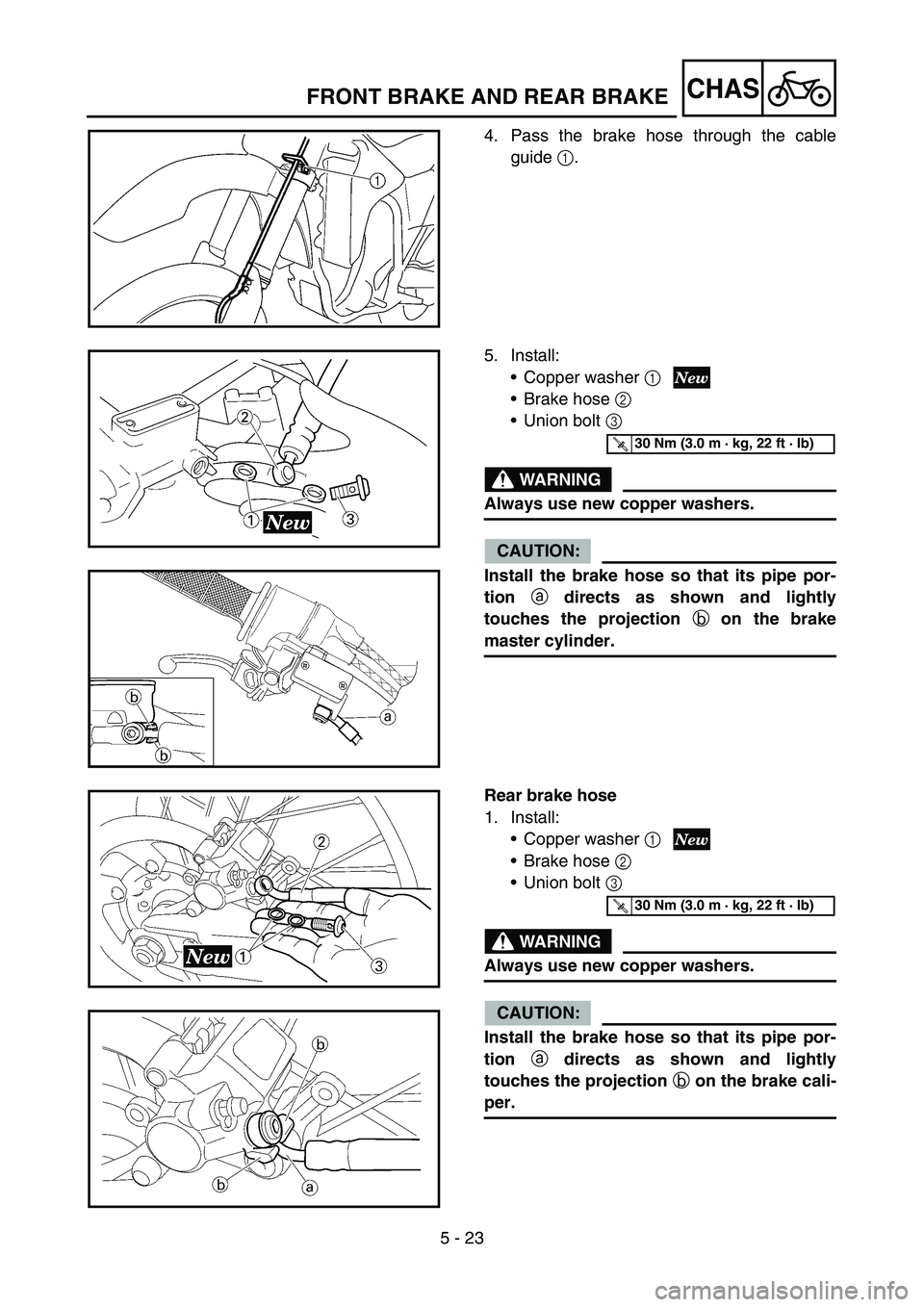

CHASFRONT BRAKE AND REAR BRAKE
4. Pass the brake hose through the cable
guide 1.
5. Install:
Copper washer 1
Brake hose 2
Union bolt 3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that its pipe por-
tion
a directs as shown and lightly
touches the projection
b on the brake
master cylinder.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
Rear brake hose
1. Install:
Copper washer 1
Brake hose 2
Union bolt 3
WARNING
Always use new copper washers.
CAUTION:
Install the brake hose so that its pipe por-
tion
a directs as shown and lightly
touches the projection
b on the brake cali-
per.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
