YAMAHA YZ250F 2006 Owners Manual

5 - 6
CHAS

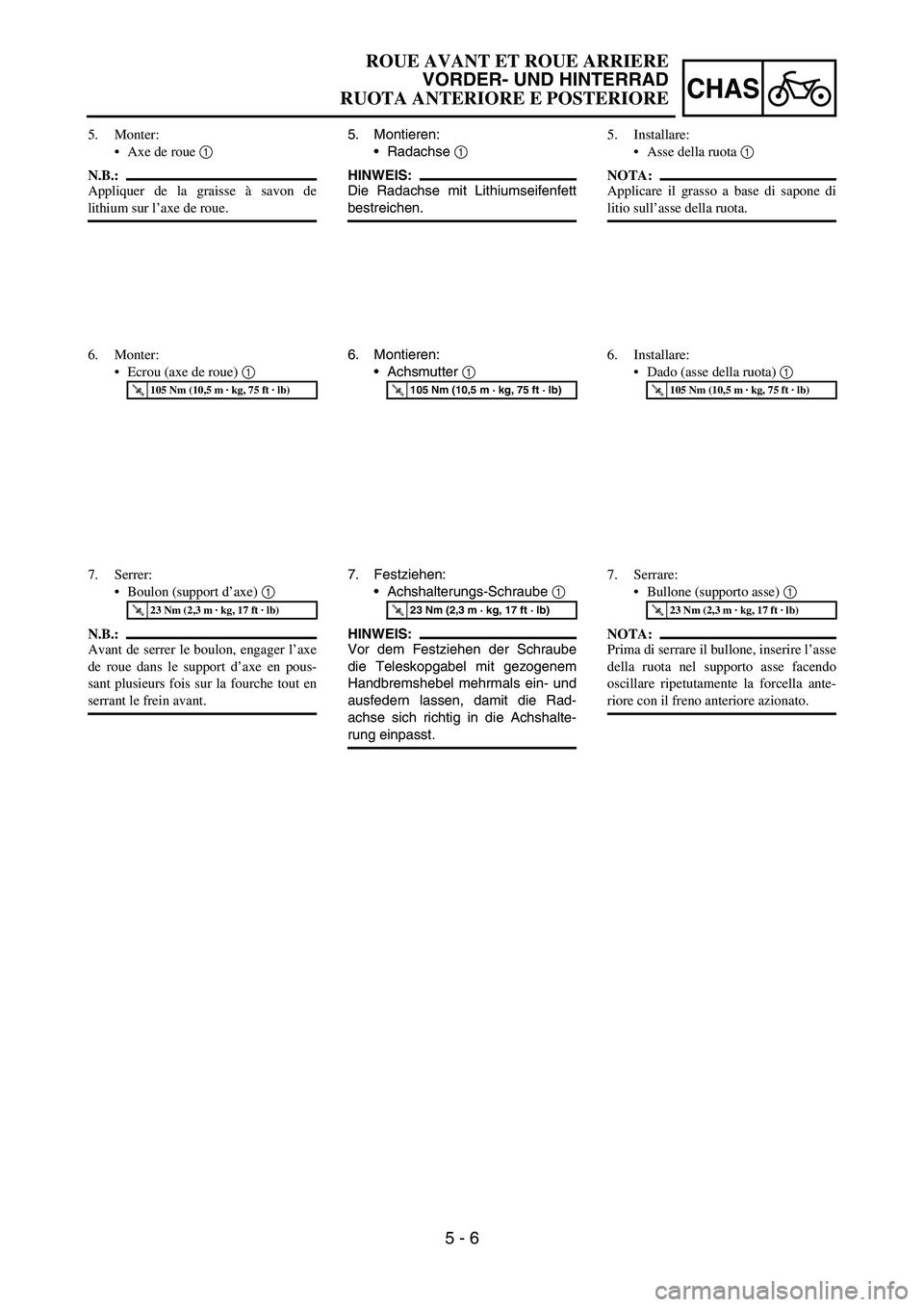

5. Montieren:
Radachse
1
HINWEIS:
Die Radachse mit Lithiumseifenfett
bestreichen.
6. Montieren:
Achsmutter
1
T R..105 Nm (10,5 m · kg, 75 ft · lb)
7. Festziehen:
Achshalterungs-Schraube
1
HINWEIS:
Vor dem Festziehen der Schraube
die Teleskopgabel mit gezogenem
Handbremshebel mehrmals ein- und
ausfedern lassen, damit die Rad-
achse sich richtig in die Achshalte-
rung einpasst.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
5. Monter:
Axe de roue 1
N.B.:
Appliquer de la graisse à savon de
lithium sur l’axe de roue.
6. Monter:
Ecrou (axe de roue) 1
T R..105 Nm (10,5 m · kg, 75 ft · lb)
7. Serrer:
Boulon (support d’axe) 1
N.B.:
Avant de serrer le boulon, engager l’axe
de roue dans le support d’axe en pous-
sant plusieurs fois sur la fourche tout en
serrant le frein avant.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
5. Installare:
Asse della ruota 1
NOTA:
Applicare il grasso a base di sapone di
litio sull’asse della ruota.
6. Installare:
Dado (asse della ruota) 1
T R..105 Nm (10,5 m · kg, 75 ft · lb)
7. Serrare:
Bullone (supporto asse) 1
NOTA:
Prima di serrare il bullone, inserire l’asse
della ruota nel supporto asse facendo
oscillare ripetutamente la forcella ante-
riore con il freno anteriore azionato.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE

5 - 7
CHASFRONT WHEEL AND REAR WHEEL
Rear wheel
1. Install:
Bearing (right) 1
Circlip 2
Spacer 3
Bearing (left) 4
Oil seal 5
NOTE:
Apply the lithium soap base grease on the
bearing and oil seal lip when installing.
Install the bearing with seal facing outward.
Use a socket that matches the outside diam-
eter of the race of the bearing.
Right side of bearing shall be installed first.
Install the oil seal with its manufacture’s
marks or numbers facing outward.
CAUTION:
Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
2. Install:
Brake disc 1
Bolt (brake disc) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..14 Nm (1.4 m · kg, 10 ft · lb)
3. Install:
Rear wheel sprocket 1
Bolt (rear wheel sprocket) 2
Washer (rear wheel sprocket) 3
Nut (rear wheel sprocket) 4
NOTE:
Tighten the nuts in stage, using a crisscross
pattern.
T R..42 Nm (4.2 m · kg, 30 ft · lb)

5 - 7
CHAS

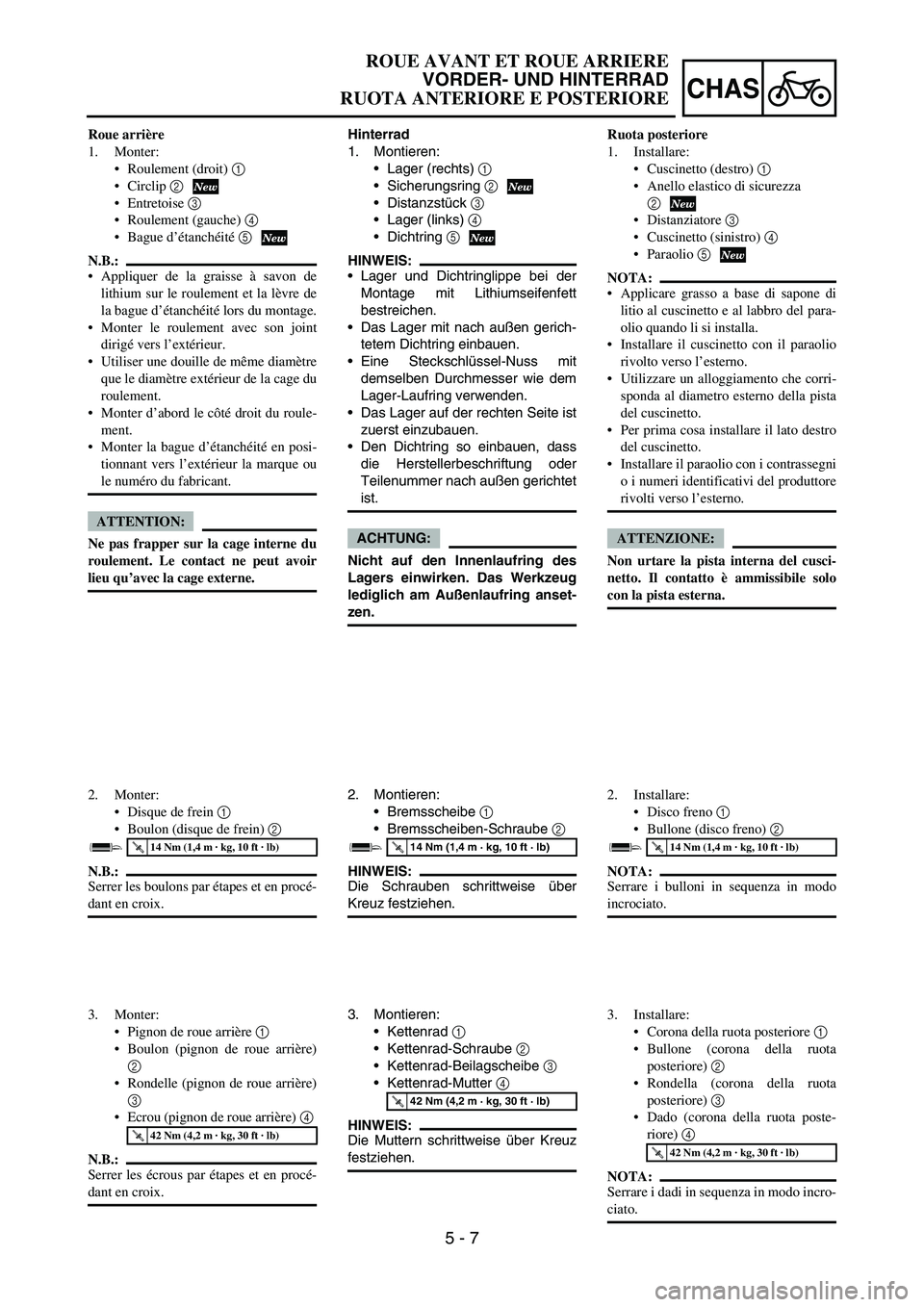

Hinterrad
1. Montieren:
Lager (rechts)
1
Sicherungsring
2
Distanzstück
3
Lager (links)
4
Dichtring
5
HINWEIS:
Lager und Dichtringlippe bei der
Montage mit Lithiumseifenfett
bestreichen.
Das Lager mit nach außen gerich-
tetem Dichtring einbauen.
Eine Steckschlüssel-Nuss mit
demselben Durchmesser wie dem
Lager-Laufring verwenden.
Das Lager auf der rechten Seite ist
zuerst einzubauen.
Den Dichtring so einbauen, dass
die Herstellerbeschriftung oder
Teilenummer nach außen gerichtet
ist.
ACHTUNG:
Nicht auf den Innenlaufring des
Lagers einwirken. Das Werkzeug
lediglich am Außenlaufring anset-
zen.
2. Montieren:
Bremsscheibe
1
Bremsscheiben-Schraube
2
HINWEIS:
Die Schrauben schrittweise über
Kreuz festziehen.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
3. Montieren:
Kettenrad
1
Kettenrad-Schraube
2
Kettenrad-Beilagscheibe
3
Kettenrad-Mutter
4
HINWEIS:
Die Muttern schrittweise über Kreuz
festziehen.
T R..42 Nm (4,2 m · kg, 30 ft · lb)
Roue arrière
1. Monter:
Roulement (droit) 1
Circlip 2
Entretoise 3
Roulement (gauche) 4
Bague d’étanchéité 5
N.B.:
Appliquer de la graisse à savon de
lithium sur le roulement et la lèvre de
la bague d’étanchéité lors du montage.
Monter le roulement avec son joint
dirigé vers l’extérieur.
Utiliser une douille de même diamètre
que le diamètre extérieur de la cage du
roulement.
Monter d’abord le côté droit du roule-
ment.
Monter la bague d’étanchéité en posi-
tionnant vers l’extérieur la marque ou
le numéro du fabricant.
ATTENTION:
Ne pas frapper sur la cage interne du
roulement. Le contact ne peut avoir
lieu qu’avec la cage externe.
2. Monter:
Disque de frein 1
Boulon (disque de frein) 2
N.B.:
Serrer les boulons par étapes et en procé-
dant en croix.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
3. Monter:
Pignon de roue arrière 1
Boulon (pignon de roue arrière)
2
Rondelle (pignon de roue arrière)
3
Ecrou (pignon de roue arrière) 4
N.B.:
Serrer les écrous par étapes et en procé-
dant en croix.
T R..42 Nm (4,2 m · kg, 30 ft · lb)
Ruota posteriore
1. Installare:
Cuscinetto (destro) 1
Anello elastico di sicurezza
2
Distanziatore 3
Cuscinetto (sinistro) 4
Paraolio 5
NOTA:
Applicare grasso a base di sapone di
litio al cuscinetto e al labbro del para-
olio quando li si installa.
Installare il cuscinetto con il paraolio
rivolto verso l’esterno.
Utilizzare un alloggiamento che corri-
sponda al diametro esterno della pista
del cuscinetto.
Per prima cosa installare il lato destro
del cuscinetto.
Installare il paraolio con i contrassegni
o i numeri identificativi del produttore
rivolti verso l’esterno.
ATTENZIONE:
Non urtare la pista interna del cusci-
netto. Il contatto è ammissibile solo
con la pista esterna.
2. Installare:
Disco freno 1
Bullone (disco freno) 2
NOTA:
Serrare i bulloni in sequenza in modo
incrociato.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
3. Installare:
Corona della ruota posteriore 1
Bullone (corona della ruota
posteriore) 2
Rondella (corona della ruota
posteriore) 3
Dado (corona della ruota poste-
riore) 4
NOTA:
Serrare i dadi in sequenza in modo incro-
ciato.
T R..42 Nm (4,2 m · kg, 30 ft · lb)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE

5 - 8
CHAS

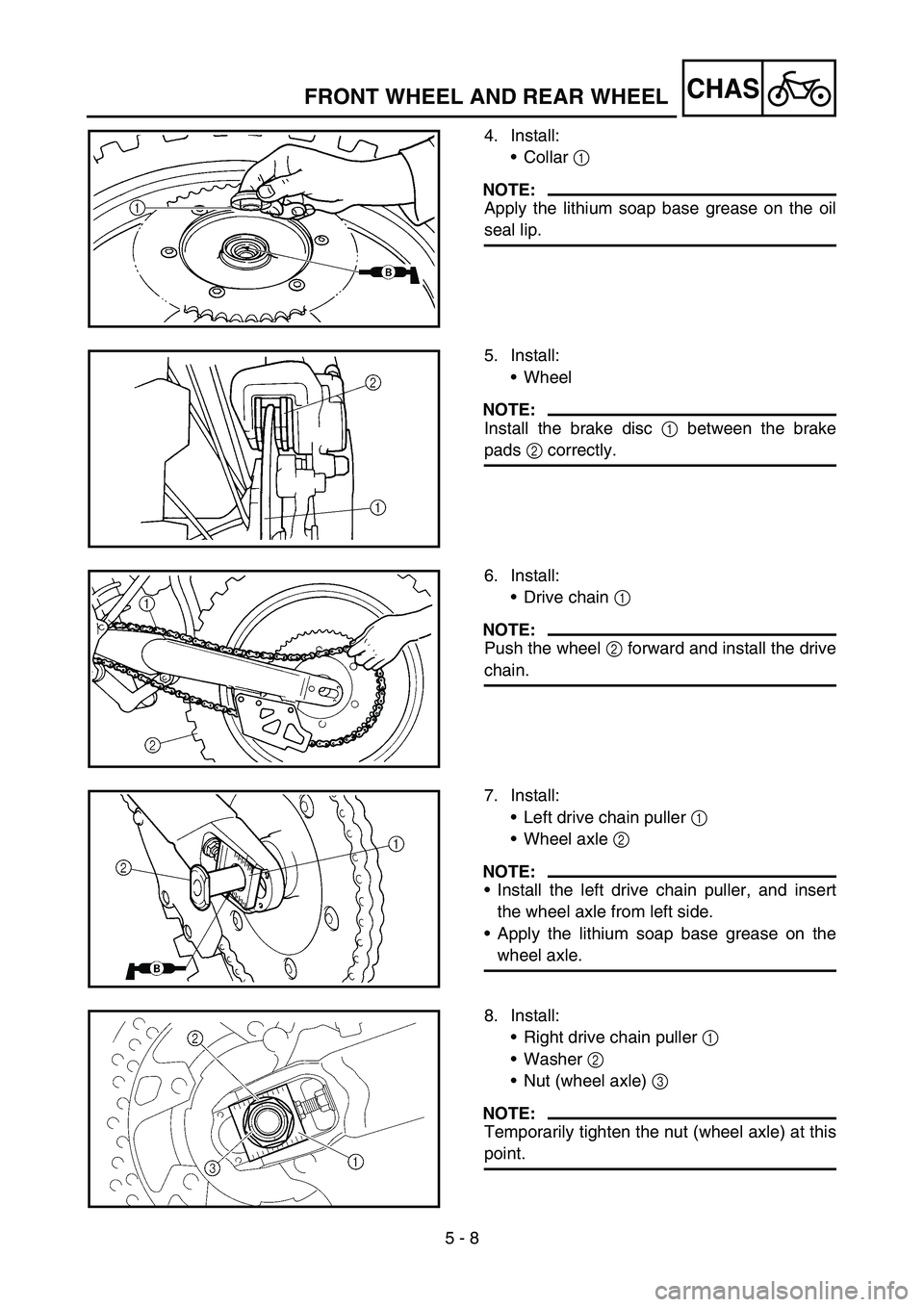

4. Install:
Collar 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
FRONT WHEEL AND REAR WHEEL
5. Install:
Wheel
NOTE:
Install the brake disc 1 between the brake
pads 2 correctly.
6. Install:
Drive chain 1
NOTE:
Push the wheel 2 forward and install the drive
chain.
7. Install:
Left drive chain puller 1
Wheel axle 2
NOTE:
Install the left drive chain puller, and insert
the wheel axle from left side.
Apply the lithium soap base grease on the
wheel axle.
8. Install:
Right drive chain puller 1
Washer 2
Nut (wheel axle) 3
NOTE:
Temporarily tighten the nut (wheel axle) at this
point.

5 - 8
CHAS

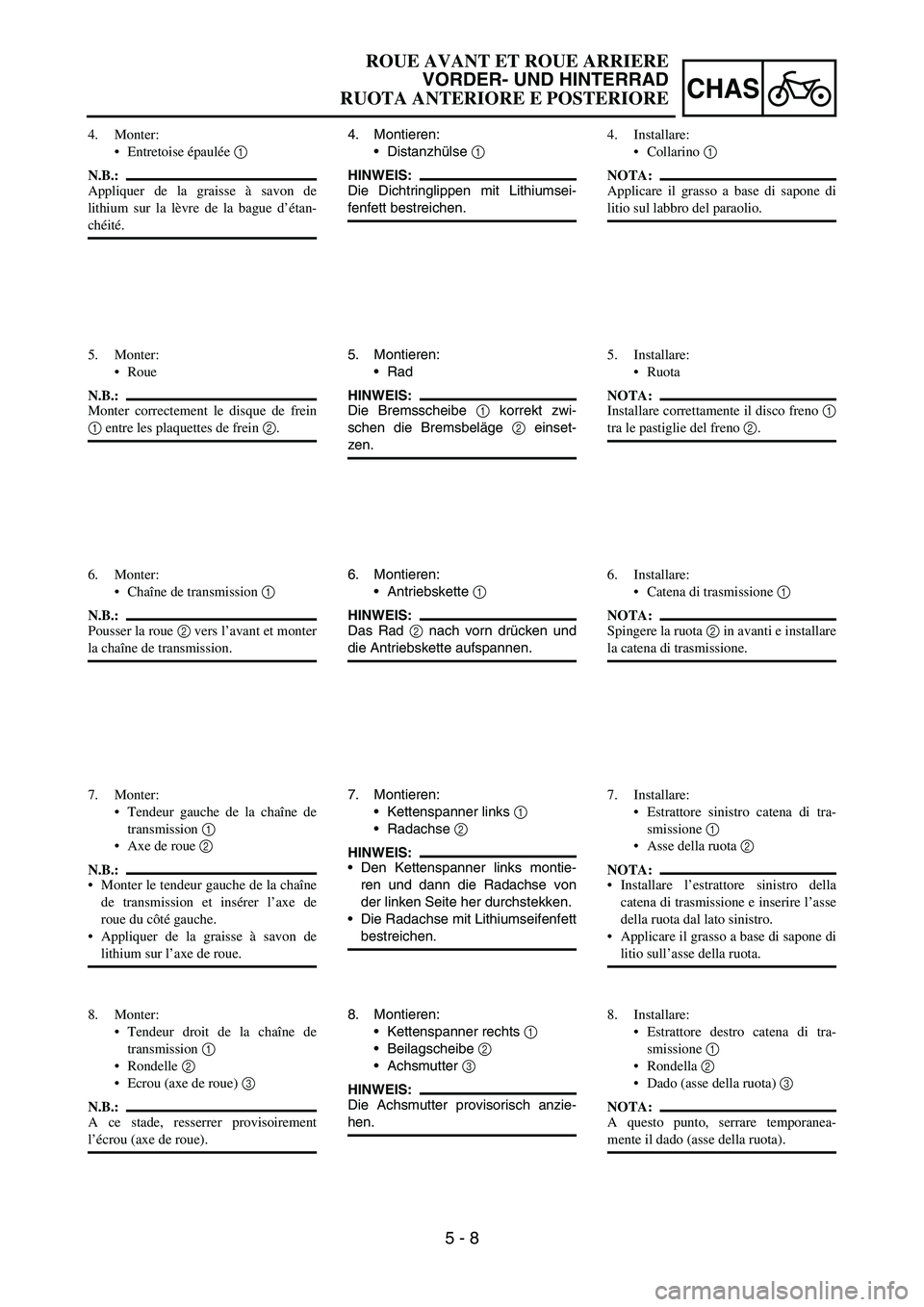

4. Montieren:
Distanzhülse
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
5. Montieren:
Rad
HINWEIS:
Die Bremsscheibe
1 korrekt zwi-
schen die Bremsbeläge
2 einset-
zen.
6. Montieren:
Antriebskette
1
HINWEIS:
Das Rad
2 nach vorn drücken und
die Antriebskette aufspannen.
7. Montieren:
Kettenspanner links
1
Radachse
2
HINWEIS:
Den Kettenspanner links montie-
ren und dann die Radachse von
der linken Seite her durchstekken.
Die Radachse mit Lithiumseifenfett
bestreichen.
8. Montieren:
Kettenspanner rechts
1
Beilagscheibe
2
Achsmutter
3
HINWEIS:
Die Achsmutter provisorisch anzie-
hen. 4. Monter:
Entretoise épaulée 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
5. Monter:
Roue
N.B.:
Monter correctement le disque de frein
1 entre les plaquettes de frein 2.
6. Monter:
Chaîne de transmission 1
N.B.:
Pousser la roue 2 vers l’avant et monter
la chaîne de transmission.
7. Monter:
Tendeur gauche de la chaîne de
transmission 1
Axe de roue 2
N.B.:
Monter le tendeur gauche de la chaîne
de transmission et insérer l’axe de
roue du côté gauche.
Appliquer de la graisse à savon de
lithium sur l’axe de roue.
8. Monter:
Tendeur droit de la chaîne de
transmission 1
Rondelle 2
Ecrou (axe de roue) 3
N.B.:
A ce stade, resserrer provisoirement
l’écrou (axe de roue).4. Installare:
Collarino 1
NOTA:
Applicare il grasso a base di sapone di
litio sul labbro del paraolio.
5. Installare:
Ruota
NOTA:
Installare correttamente il disco freno 1
tra le pastiglie del freno 2.
6. Installare:
Catena di trasmissione 1
NOTA:
Spingere la ruota 2 in avanti e installare
la catena di trasmissione.
7. Installare:
Estrattore sinistro catena di tra-
smissione 1
Asse della ruota 2
NOTA:
Installare l’estrattore sinistro della
catena di trasmissione e inserire l’asse
della ruota dal lato sinistro.
Applicare il grasso a base di sapone di
litio sull’asse della ruota.
8. Installare:
Estrattore destro catena di tra-
smissione 1
Rondella 2
Dado (asse della ruota) 3
NOTA:
A questo punto, serrare temporanea-
mente il dado (asse della ruota).
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE

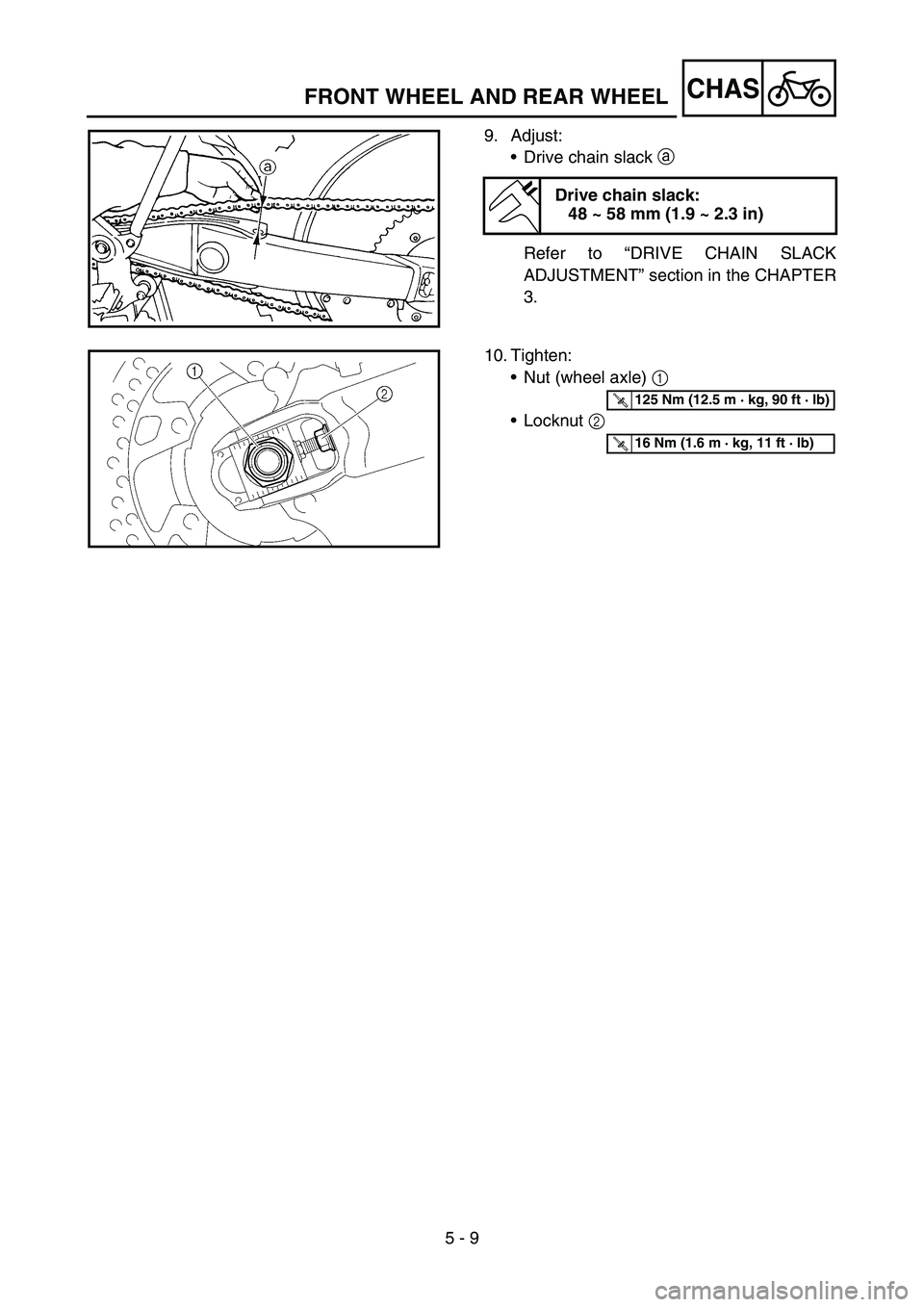

5 - 9
CHASFRONT WHEEL AND REAR WHEEL
9. Adjust:
Drive chain slack a
Refer to “DRIVE CHAIN SLACK
ADJUSTMENT” section in the CHAPTER
3.
Drive chain slack:
48 ~ 58 mm (1.9 ~ 2.3 in)
10. Tighten:
Nut (wheel axle) 1
Locknut 2
T R..125 Nm (12.5 m · kg, 90 ft · lb)
T R..16 Nm (1.6 m · kg, 11 ft · lb)

5 - 9
CHAS

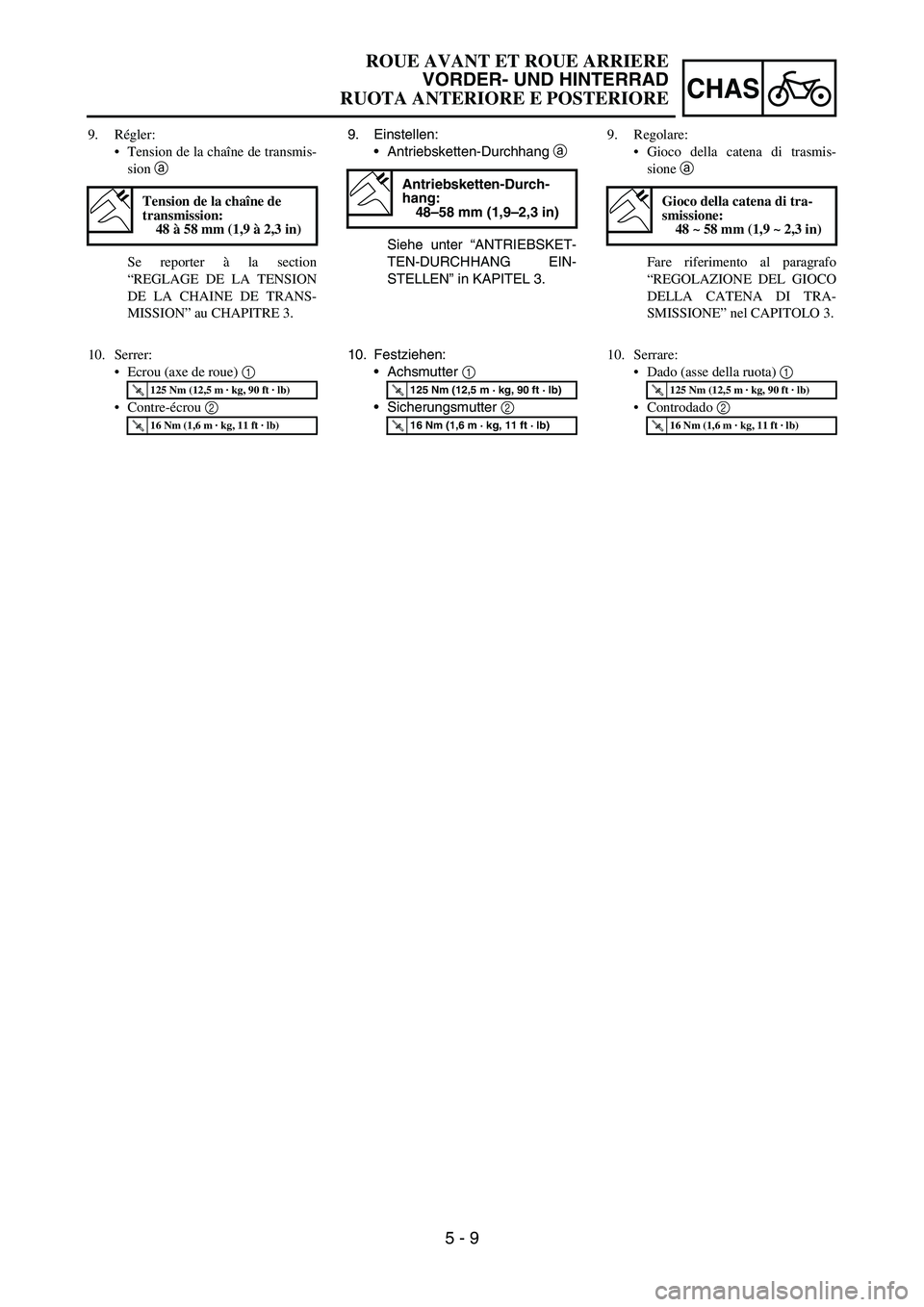

9. Einstellen:
Antriebsketten-Durchhang
a
Siehe unter “ANTRIEBSKET-
TEN-DURCHHANG EIN-
STELLEN” in KAPITEL 3.
Antriebsketten-Durch-
hang:
48–58 mm (1,9–2,3 in)
10. Festziehen:
Achsmutter
1
Sicherungsmutter
2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
9. Régler:
Tension de la chaîne de transmis-
sion a
Se reporter à la section
“REGLAGE DE LA TENSION
DE LA CHAINE DE TRANS-
MISSION” au CHAPITRE 3.
Tension de la chaîne de
transmission:
48 à 58 mm (1,9 à 2,3 in)
10. Serrer:
Ecrou (axe de roue) 1
Contre-écrou 2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
9. Regolare:
Gioco della catena di trasmis-
sione a
Fare riferimento al paragrafo
“REGOLAZIONE DEL GIOCO
DELLA CATENA DI TRA-
SMISSIONE” nel CAPITOLO 3.
Gioco della catena di tra-
smissione:
48 ~ 58 mm (1,9 ~ 2,3 in)
10. Serrare:
Dado (asse della ruota) 1
Controdado 2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE

5 - 10

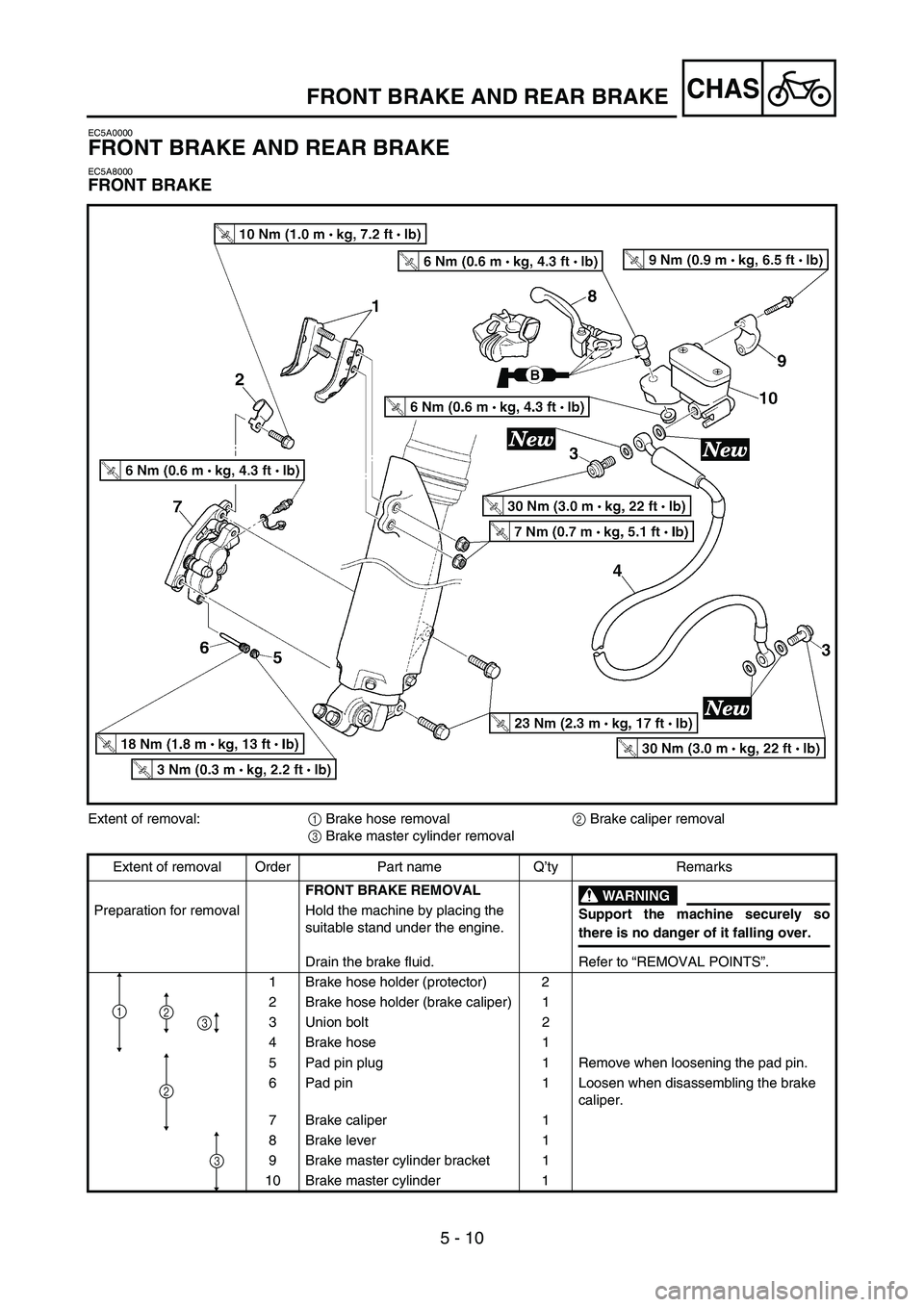

CHASFRONT BRAKE AND REAR BRAKE
EC5A0000
FRONT BRAKE AND REAR BRAKE
EC5A8000
FRONT BRAKE
Extent of removal:
1 Brake hose removal
2 Brake caliper removal
3 Brake master cylinder removal
Extent of removal Order Part name Q’ty Remarks
FRONT BRAKE REMOVAL
WARNING
Support the machine securely so
there is no danger of it falling over. Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Drain the brake fluid. Refer to “REMOVAL POINTS”.
1 Brake hose holder (protector) 2
2 Brake hose holder (brake caliper) 1
3 Union bolt 2
4 Brake hose 1
5 Pad pin plug 1 Remove when loosening the pad pin.
6 Pad pin 1 Loosen when disassembling the brake
caliper.
7 Brake caliper 1
8Brake lever 1
9 Brake master cylinder bracket 1
10 Brake master cylinder 1
3
3
2
2
1

5 - 10
CHAS
VORDER- UND HINTERRADBREMSEN
VORDERRADBREMSEArbeitsumfang:
1 Bremsschlauch demontieren
2 Bremssattel demontieren
3 Hauptbremszylinder demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VORDERRADBREMSE DEMONTIEREN
WARNUNGDas Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
Die Bremsflüssigkeit ablassen. Siehe unter “DEMONTAGE-EINZELHEITEN”.
1 Bremsschlauch-Halterung (Protektor) 2
2 Bremsschlauch-Halterung (Bremssattel) 1
3 Hohlschraube 2
4 Bremsschlauch 1
5 Bremsbelag-Haltestift-Abdekkung 1 Zum Lockern des Bremsbelag-Haltestifts demontieren.
6 Bremsbelag-Haltestift 1 Zum Zerlegen des Bremssattels lockern.
7 Bremssattel 1
8 Handbremshebel 1
9 Hauptbremszylinder-Halterung 1
10 Hauptbremszylinder 1
12
2
3
3

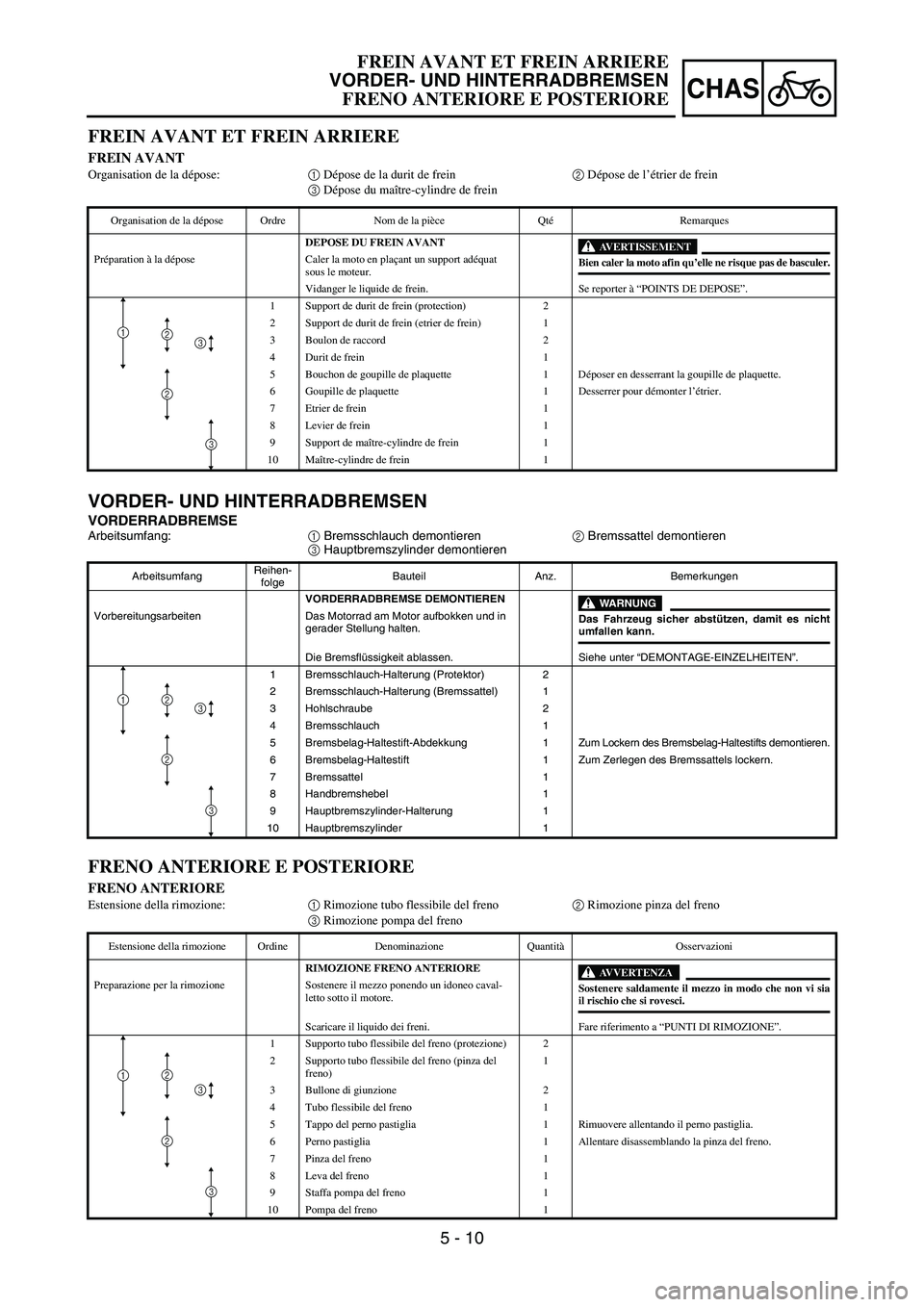

FREIN AVANT ET FREIN ARRIERE
FREIN AVANT
Organisation de la dépose:1 Dépose de la durit de frein2 Dépose de l’étrier de frein
3 Dépose du maître-cylindre de frein
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU FREIN AVANT
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de basculer. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Vidanger le liquide de frein. Se reporter à “POINTS DE DEPOSE”.
1 Support de durit de frein (protection) 2
2 Support de durit de frein (etrier de frein) 1
3 Boulon de raccord 2
4 Durit de frein 1
5 Bouchon de goupille de plaquette 1 Déposer en desserrant la goupille de plaquette.
6 Goupille de plaquette 1 Desserrer pour démonter l’étrier.
7 Etrier de frein 1
8 Levier de frein 1
9 Support de maître-cylindre de frein 1
10 Maître-cylindre de frein 1
12
2
3
3
FRENO ANTERIORE E POSTERIORE
FRENO ANTERIORE
Estensione della rimozione:1 Rimozione tubo flessibile del freno2 Rimozione pinza del freno
3 Rimozione pompa del freno
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE FRENO ANTERIORE
AVVERTENZA
Sostenere saldamente il mezzo in modo che non vi siail rischio che si rovesci. Preparazione per la rimozione Sostenere il mezzo ponendo un idoneo caval-
letto sotto il motore.
Scaricare il liquido dei freni. Fare riferimento a “PUNTI DI RIMOZIONE”.
1 Supporto tubo flessibile del freno (protezione) 2
2 Supporto tubo flessibile del freno (pinza del
freno)1
3 Bullone di giunzione 2
4 Tubo flessibile del freno 1
5 Tappo del perno pastiglia 1 Rimuovere allentando il perno pastiglia.
6 Perno pastiglia 1 Allentare disassemblando la pinza del freno.
7 Pinza del freno 1
8 Leva del freno 1
9 Staffa pompa del freno 1
10 Pompa del freno 1
12
2
3
3
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO ANTERIORE E POSTERIORE

5 - 11
CHAS
EC5A8100

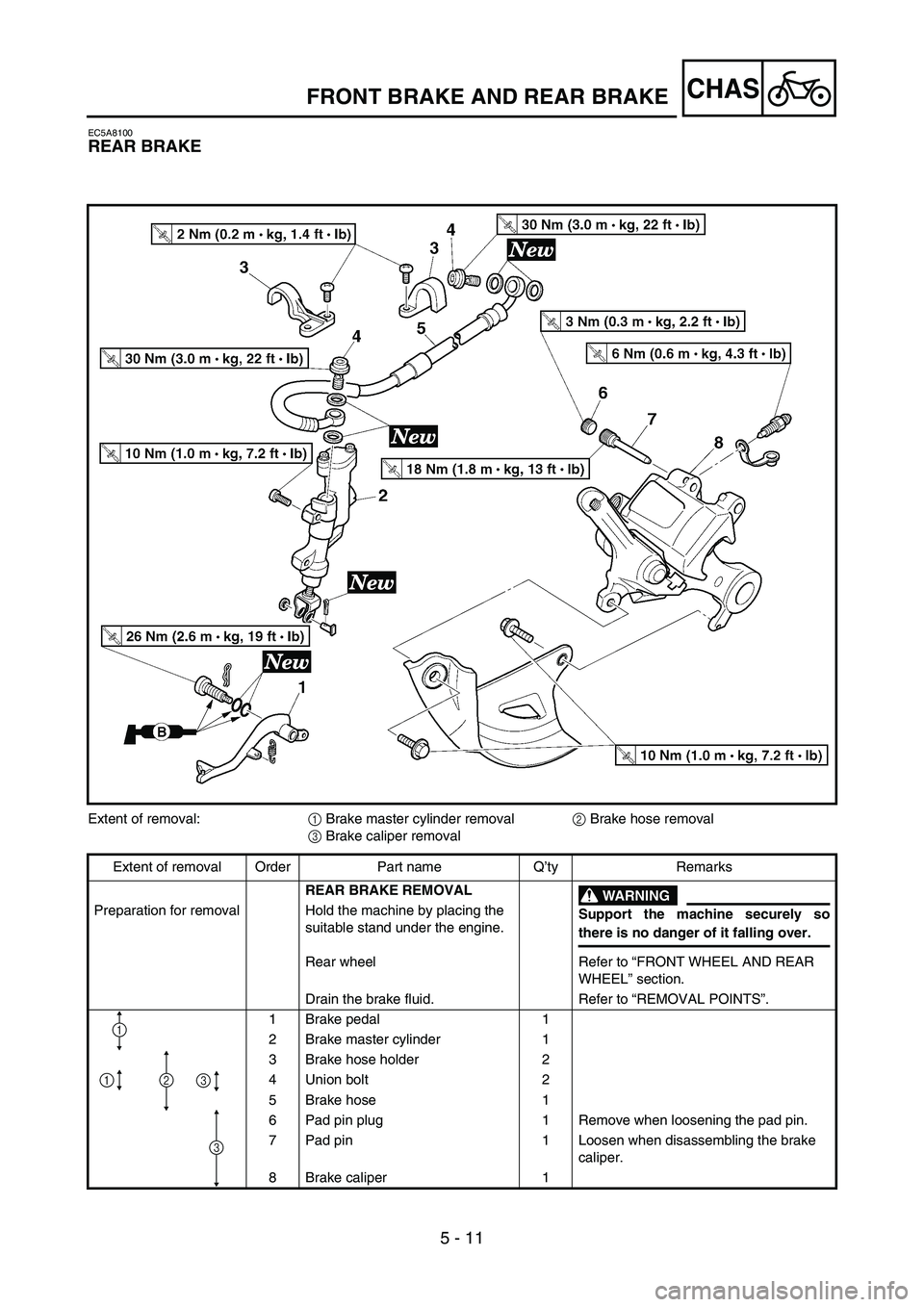

REAR BRAKE
Extent of removal:
1 Brake master cylinder removal
2 Brake hose removal
3 Brake caliper removal
Extent of removal Order Part name Q’ty Remarks
REAR BRAKE REMOVAL
WARNING
Support the machine securely so
there is no danger of it falling over. Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Rear wheel Refer to “FRONT WHEEL AND REAR
WHEEL” section.
Drain the brake fluid. Refer to “REMOVAL POINTS”.
1 Brake pedal 1
2 Brake master cylinder 1
3 Brake hose holder 2
4 Union bolt 2
5 Brake hose 1
6 Pad pin plug 1 Remove when loosening the pad pin.
7 Pad pin 1 Loosen when disassembling the brake
caliper.
8 Brake caliper 1
3
32
1
1
FRONT BRAKE AND REAR BRAKE
