YAMAHA YZ250F 2006 Owners Manual

ENG
4 - 93
Kurbelwelle
1. Demontieren:
Kurbelwelle
1
Das Kurbelgehäuse-Trenn-
werkzeug
2 verwenden.
ACHTUNG:
Die Kurbelwelle unter keinen
Umständen mit einem Hammer
austreiben.
Kurbelgehäuse-Lager
1. Demontieren:
Lager
1
HINWEIS:
Zum Ausbau des Lagers den
Innenlaufring hineindrücken.
Das ausgebaute Lager nicht wie-
der verwenden.
Kurbelgehäuse-Trenn-
werkzeug:
YU-1135-A/
90890-01135
KONTROLLE
Steuerkette und Steuerketten-
schiene
1. Kontrollieren:
Steuerkette
Rissig/steif
→ Steuerkette und
Nockenwellenräder gemein-
sam erneuern.
2. Kontrollieren:
Steuerkettenschiene
Verschlissen/beschädigt
→
Erneuern.
Kurbelgehäuse
1. Kontrollieren:
Passflächen
a
Verkratzt
→ Erneuern.
Motorbefestigung
b, Kurbel-
gehäuse
Rissig/beschädigt
→ Erneu-
ern.
2. Kontrollieren:
Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern.
3. Kontrollieren:
Dichtring
Beschädigt

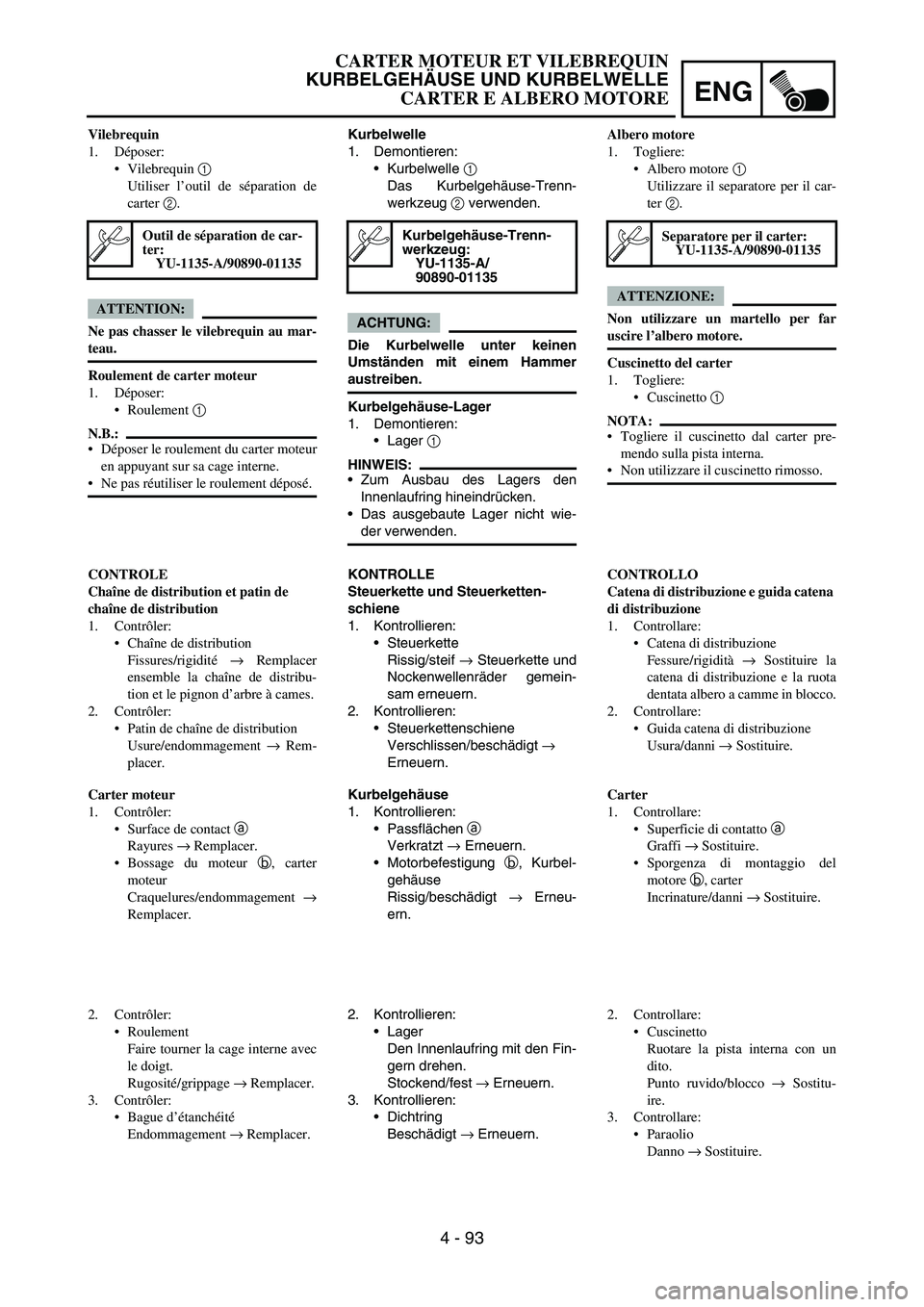

→ Erneuern. Vilebrequin
1. Déposer:
Vilebrequin 1
Utiliser l’outil de séparation de
carter 2.
ATTENTION:
Ne pas chasser le vilebrequin au mar-
teau.
Roulement de carter moteur
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement du carter moteur
en appuyant sur sa cage interne.
Ne pas réutiliser le roulement déposé.
Outil de séparation de car-
ter:
YU-1135-A/90890-01135
CONTROLE
Chaîne de distribution et patin de
chaîne de distribution
1. Contrôler:
Chaîne de distribution
Fissures/rigidité → Remplacer
ensemble la chaîne de distribu-
tion et le pignon d’arbre à cames.
2. Contrôler:
Patin de chaîne de distribution
Usure/endommagement → Rem-
placer.
Carter moteur
1. Contrôler:
Surface de contact a
Rayures → Remplacer.
Bossage du moteur b, carter
moteur
Craquelures/endommagement →
Remplacer.
2. Contrôler:
Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage → Remplacer.
3. Contrôler:
Bague d’étanchéité
Endommagement → Remplacer.Albero motore
1. Togliere:
Albero motore 1
Utilizzare il separatore per il car-
ter 2.
ATTENZIONE:
Non utilizzare un martello per far
uscire l’albero motore.
Cuscinetto del carter
1. Togliere:
Cuscinetto 1
NOTA:
Togliere il cuscinetto dal carter pre-
mendo sulla pista interna.
Non utilizzare il cuscinetto rimosso.
Separatore per il carter:
YU-1135-A/90890-01135
CONTROLLO
Catena di distribuzione e guida catena
di distribuzione
1. Controllare:
Catena di distribuzione
Fessure/rigidità → Sostituire la
catena di distribuzione e la ruota
dentata albero a camme in blocco.
2. Controllare:
Guida catena di distribuzione
Usura/danni → Sostituire.
Carter
1. Controllare:
Superficie di contatto a
Graffi → Sostituire.
Sporgenza di montaggio del
motore b, carter
Incrinature/danni → Sostituire.
2. Controllare:
Cuscinetto
Ruotare la pista interna con un
dito.
Punto ruvido/blocco → Sostitu-
ire.
3. Controllare:
Paraolio
Danno → Sostituire.
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE

4 - 94

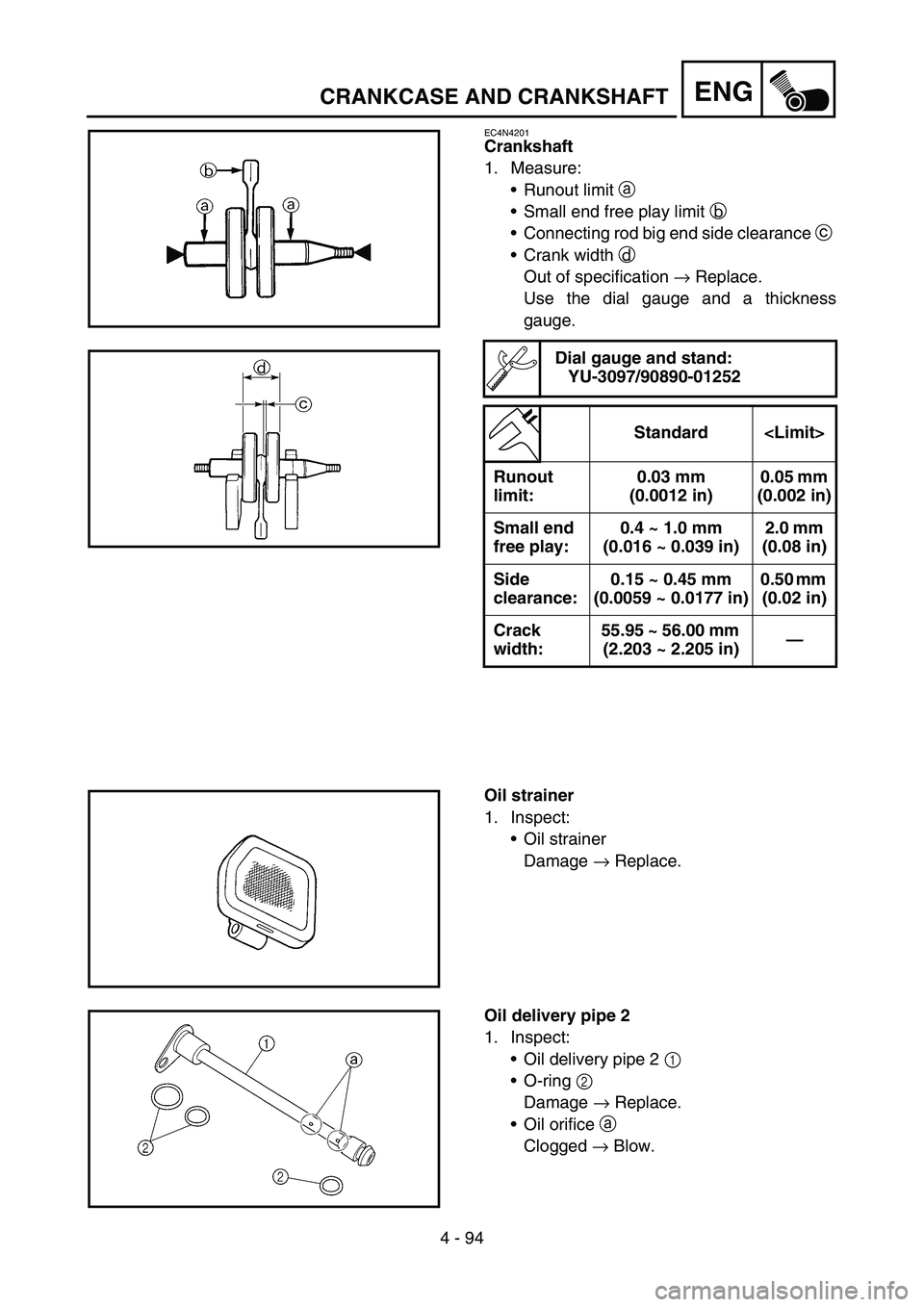

ENGCRANKCASE AND CRANKSHAFT
EC4N4201
Crankshaft
1. Measure:
Runout limit a
Small end free play limit b
Connecting rod big end side clearance c
Crank width d
Out of specification → Replace.
Use the dial gauge and a thickness
gauge.
Dial gauge and stand:
YU-3097/90890-01252
Standard
Runout
limit:0.03 mm
(0.0012 in)0.05 mm
(0.002 in)
Small end
free play:0.4 ~ 1.0 mm
(0.016 ~ 0.039 in)2.0 mm
(0.08 in)
Side
clearance:0.15 ~ 0.45 mm
(0.0059 ~ 0.0177 in)0.50 mm
(0.02 in)
Crack
width:55.95 ~ 56.00 mm
(2.203 ~ 2.205 in)—
Oil strainer
1. Inspect:
Oil strainer
Damage → Replace.
Oil delivery pipe 2
1. Inspect:
Oil delivery pipe 2 1
O-ring 2
Damage → Replace.
Oil orifice a
Clogged → Blow.

ENG
4 - 94
Kurbelwelle
1. Messen:
Schlag
a
Pleuel-Radialspiel
b
Pleuel-Axialspiel
c
Kurbelbreite
d
Nicht nach Vorgabe
→ Erneu-
ern.
Eine Messuhr und eine Fühler-
lehre verwenden.
Messuhr und Ständer:
YU-3097/90890-01252
Standard wert>
Max.
Schlag:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Pleuel-
Radial-
spiel:0,4–1,0 mm
(0,016–
0,039 in)2,0 mm
(0,08 in)
Pleuel-
Axialspiel:0,15–0,45 mm
(0,0059–
0,0177 in)0,50 mm
(0,02 in)
Kurbel-
breite:55,95–
56,00 mm
(2,203–
2,205 in)—
Ölsieb
1. Kontrollieren:
Ölsieb
Beschädigt
→ Erneuern.
Ölzufuhrleitung 2
1. Kontrollieren:
Ölzufuhrleitung 2
1
O-Ring
2
Beschädigt
→ Erneuern.
Ölbohrungen
a
Verstopft

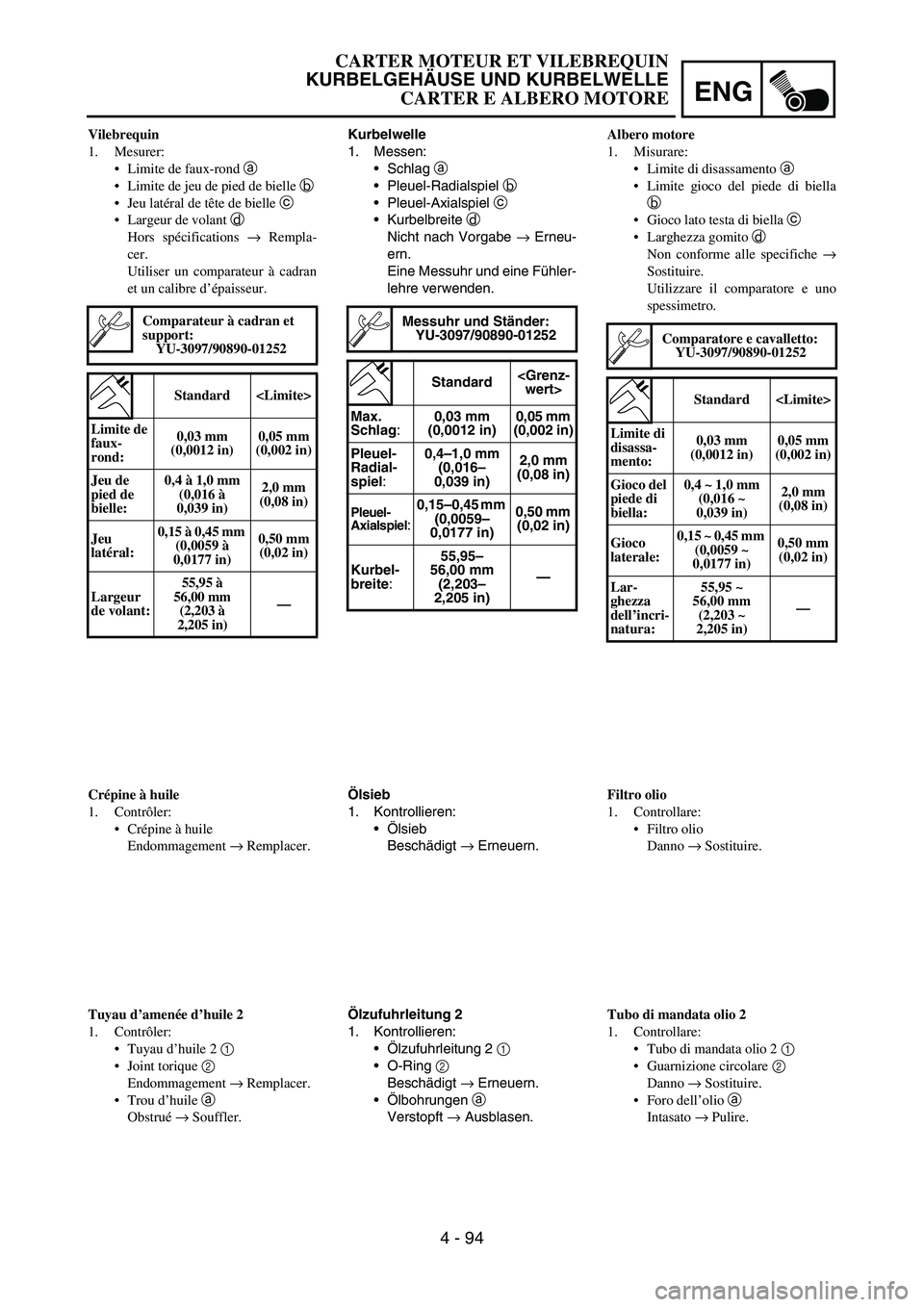

→ Ausblasen. Vilebrequin
1. Mesurer:
Limite de faux-rond a
Limite de jeu de pied de bielle b
Jeu latéral de tête de bielle c
Largeur de volant d
Hors spécifications → Rempla-
cer.
Utiliser un comparateur à cadran
et un calibre d’épaisseur.
Comparateur à cadran et
support:
YU-3097/90890-01252
Standard
Limite de
faux-
rond:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Jeu de
pied de
bielle:0,4 à 1,0 mm
(0,016 à
0,039 in)2,0 mm
(0,08 in)
Jeu
latéral:0,15 à 0,45 mm
(0,0059 à
0,0177 in)0,50 mm
(0,02 in)
Largeur
de volant:55,95 à
56,00 mm
(2,203 à
2,205 in)—
Crépine à huile
1. Contrôler:
Crépine à huile
Endommagement → Remplacer.
Tuyau d’amenée d’huile 2
1. Contrôler:
Tuyau d’huile 2 1
Joint torique 2
Endommagement → Remplacer.
Trou d’huile a
Obstrué → Souffler.Albero motore
1. Misurare:
Limite di disassamento a
Limite gioco del piede di biella
b
Gioco lato testa di biella c
Larghezza gomito d
Non conforme alle specifiche →
Sostituire.
Utilizzare il comparatore e uno
spessimetro.
Comparatore e cavalletto:
YU-3097/90890-01252
Standard
Limite di
disassa-
mento:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Gioco del
piede di
biella:0,4 ~ 1,0 mm
(0,016 ~
0,039 in)2,0 mm
(0,08 in)
Gioco
laterale:0,15 ~ 0,45 mm
(0,0059 ~
0,0177 in)0,50 mm
(0,02 in)
Lar-
ghezza
dell’incri-
natura:55,95 ~
56,00 mm
(2,203 ~
2,205 in)—
Filtro olio
1. Controllare:
Filtro olio
Danno → Sostituire.
Tubo di mandata olio 2
1. Controllare:
Tubo di mandata olio 2 1
Guarnizione circolare 2
Danno → Sostituire.
Foro dell’olio a
Intasato → Pulire.
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE

4 - 95

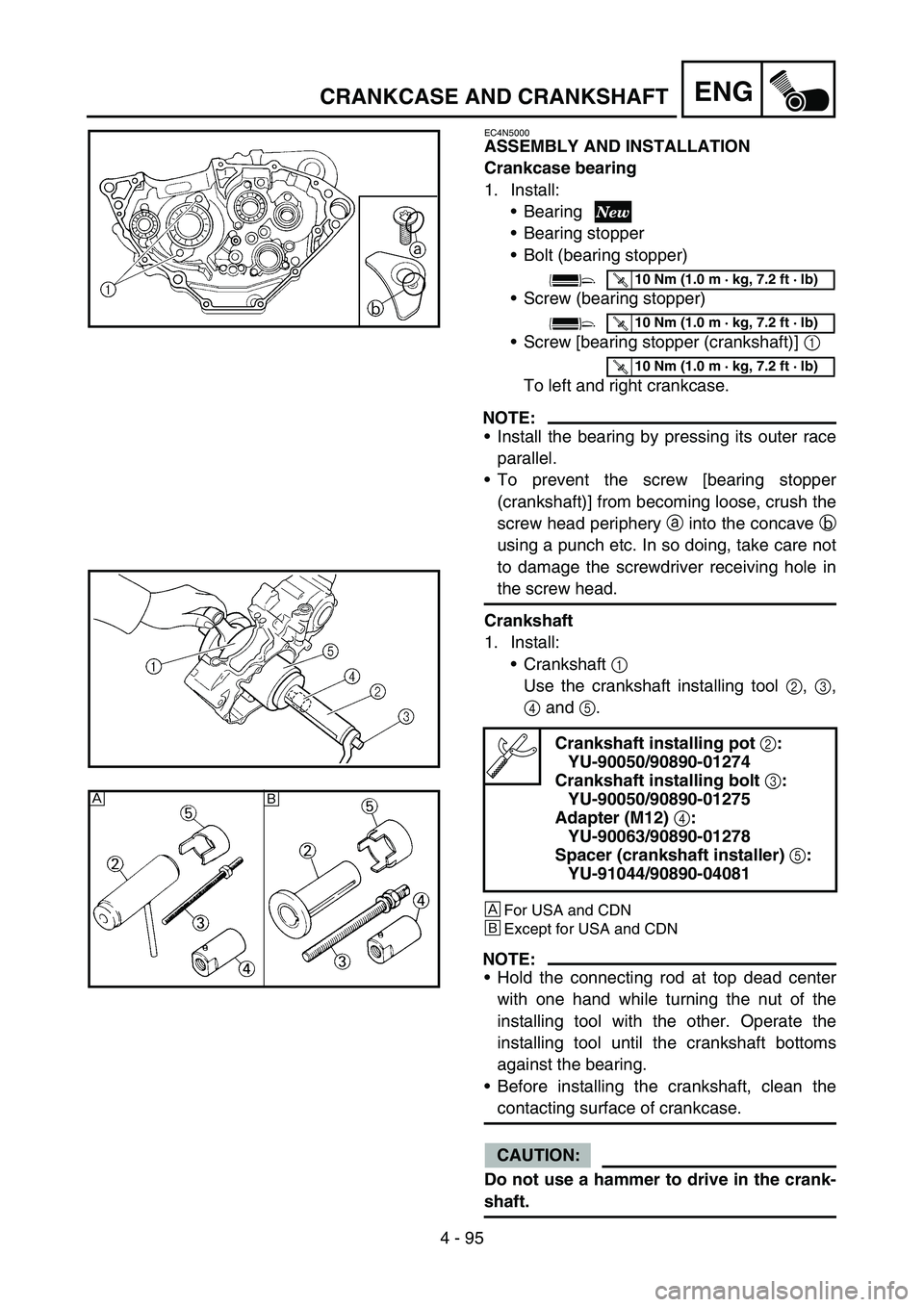

ENGCRANKCASE AND CRANKSHAFT
EC4N5000
ASSEMBLY AND INSTALLATION
Crankcase bearing
1. Install:
Bearing
Bearing stopper
Bolt (bearing stopper)
Screw (bearing stopper)
Screw [bearing stopper (crankshaft)] 1
To left and right crankcase.
NOTE:
Install the bearing by pressing its outer race
parallel.
To prevent the screw [bearing stopper
(crankshaft)] from becoming loose, crush the
screw head periphery a into the concave b
using a punch etc. In so doing, take care not
to damage the screwdriver receiving hole in
the screw head.
Crankshaft
1. Install:
Crankshaft 1
Use the crankshaft installing tool 2, 3,
4 and 5.
È
For USA and CDN
ÉExcept for USA and CDN
NOTE:
Hold the connecting rod at top dead center
with one hand while turning the nut of the
installing tool with the other. Operate the
installing tool until the crankshaft bottoms
against the bearing.
Before installing the crankshaft, clean the
contacting surface of crankcase.
CAUTION:
Do not use a hammer to drive in the crank-
shaft.
Crankshaft installing pot
2:
YU-90050/90890-01274
Crankshaft installing bolt
3:
YU-90050/90890-01275
Adapter (M12)
4:
YU-90063/90890-01278
Spacer (crankshaft installer)
5:
YU-91044/90890-04081
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
È
É

ENG
4 - 95
ZUSAMMENBAU UND MONTAGE
Kurbelgehäuse-Lager
1. Montieren:
Lager
Lagerdeckel
Lagerdeckel-Schraube
Lagerdeckel-Schraube
Lagerdeckel-Schraube (Kur-
belwelle)
1
(an beide Kurbelgehäuseteile)
HINWEIS:
Zum Einbau des Lagers parallel
auf den Außenlaufring drücken.
Um zu verhindern, dass die Lager-
deckel-Schraube (Kurbelwelle)
sich löst, den Rand
a des Schrau-
benkopfes mit einem Treibdorn in
der Vertiefung
b verstemmen.
Dabei darauf achten, dass der
Schraubenkopf nicht völlig zerstört
wird.
Kurbelwelle
1. Montieren:
Kurbelwelle
1
Das Kurbelwellen-Einbauwerk-
zeug
2,
3,
4 und
5 verwen-
den.
È
USA und CDN
É
Nicht USA und CDN
HINWEIS:
Wenn der Kolben im oberen Tot-
punkt (OT) des Verdichtungstaktes
steht, den Pleuel mit einer Hand
fest halten und dabei die Mutter
des Einbauwerkzeugs montieren.
Das Einbauwerkzeug betätigen,
bis das Kurbelgehäuse am Lager
anstößt.
Vor der Montage der Kurbelwelle
die Passfläche zum Kurbelge-
häuse reinigen.
ACHTUNG:
Die Kurbelwelle unter keinen
Umständen mit einem Hammer
eintreiben.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Kurbelwellen-Einbaufas-
sung 2:
YU-90050/90890-01274
Kurbelwellen-Einbau-
schraube 3:
YU-90050/90890-01275
Adapter (M12) 4:
YU-90063/90890-01278
Kurbelwellen-Einbau-
hülse 5:
YU-91044/90890-04081
ASSEMBLAGE ET MONTAGE
Roulement de carter moteur
1. Monter:
Roulement
Butoir de roulement
Boulon (butoir de roulement)
Vis (butoir de roulement)
Vis [butoir de roulement (vilebre-
quin)] 1
Sur les carters moteur gauche et
droit
N.B.:
Monter le roulement en appuyant
parallèlement sur sa cage externe.
Pour empêcher la vis [butoir de roule-
ment (vilebrequin)] de se desserrer,
écraser la périphérie de la tête de la vis
a dans la partie concave b à l’aide
d’un poinçon par exemple. Ce faisant,
veiller à ne pas endommager l’orifice
destiné à la lame du tournevis dans la
tête de la vis.
Vilebrequin
1. Monter:
Vilebrequin 1
Utiliser l’outil de montage du
vilebrequin 2, 3, 4 et 5.
È
USA et CDN
É
Sauf USA et CDN
N.B.:
Maintenir la bielle au point mort haut
d’une main tout en tournant l’écrou de
l’outil de montage de l’autre main.
Actionner l’outil de montage jusqu’à
ce que le vilebrequin bute contre le
roulement.
Avant de monter le vilebrequin, net-
toyer la surface de contact du carter.
ATTENTION:
Ne pas utiliser de marteau pour insé-
rer le vilebrequin.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pot de montage du vilebre-
quin 2:
YU-90050/90890-01274
Boulon de montage du vile-
brequin 3:
YU-90050/90890-01275
Adaptateur (M12) 4:
YU-90063/90890-01278
Entretoise (outil de mon-
tage du vilebrequin) 5:
YU-91044/90890-04081
MONTAGGIO E INSTALLAZIONE
Cuscinetto del carter
1. Installare:
Cuscinetto
Elemento di arresto cuscinetto
Bullone (elemento di arresto
cuscinetto)
Vite (elemento di arresto cusci-
netto)
Vite [elemento di arresto cusci-
netto (albero motore)] 1
Sul carter sinistro e destro.
NOTA:
Installare il cuscinetto premendo sulla
pista esterna in parallelo.
Per evitare che la vite [elemento di
arresto cuscinetto (albero motore)] si
allenti, schiacciare la circonferenza
della testa della vite a nella superfi-
cie concava b utilizzando un pun-
zone, ecc. Eseguendo questa
operazione, prestare attenzione a non
danneggiare il foro di inserimento del
cacciavite nella testa della vite.
Albero motore
1. Installare:
Albero motore 1
Utilizzare l’attrezzo installatore
dell’albero motore 2, 3, 4 e
5.
È
USA e CDN
É
Eccetto USA e CDN
NOTA:
Bloccare la biella nel punto morto
superiore con una mano e contempora-
neamente ruotare il dado dell’attrezzo
installatore con l’altra. Azionare
l’attrezzo installatore finché l’albero
motore non entri in contatto con il
cuscinetto.
Prima di installare l’albero motore,
pulire la superficie di contatto del carter.
ATTENZIONE:
Non utilizzare un martello per far
entrare l’albero motore.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Installatore per albero
motore 2:
YU-90050/90890-01274
Bullone di installazione per
albero motore 3:
YU-90050/90890-01275
Adattatore (M12) 4:
YU-90063/90890-01278
Distanziatore (installatore
per albero motore) 5:
YU-91044/90890-04081
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE

4 - 96

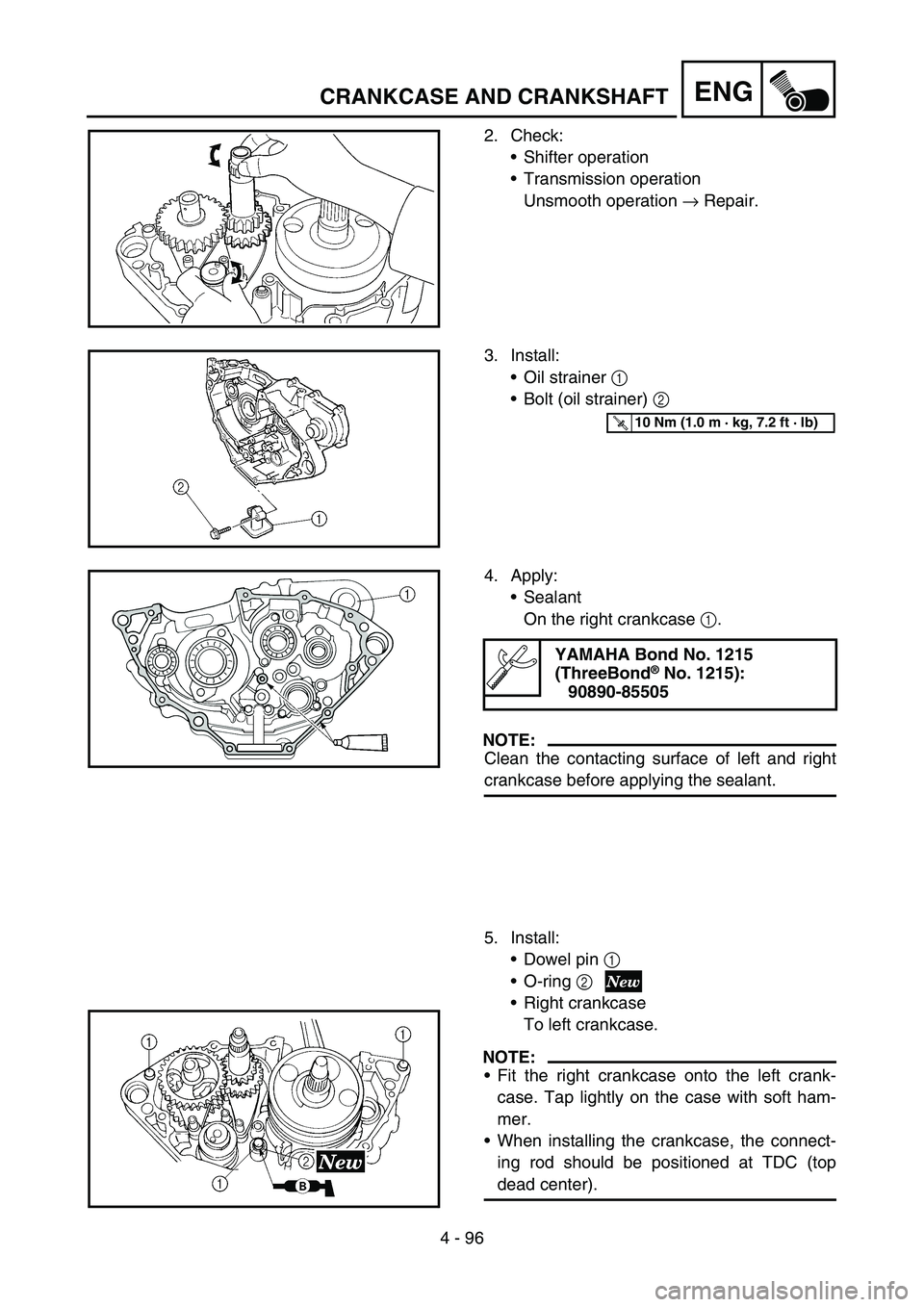

ENGCRANKCASE AND CRANKSHAFT
2. Check:
Shifter operation
Transmission operation
Unsmooth operation → Repair.
3. Install:
Oil strainer 1
Bolt (oil strainer) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Apply:
Sealant
On the right crankcase 1.
NOTE:
Clean the contacting surface of left and right
crankcase before applying the sealant.
5. Install:
Dowel pin 1
O-ring 2
Right crankcase
To left crankcase.
NOTE:
Fit the right crankcase onto the left crank-
case. Tap lightly on the case with soft ham-
mer.
When installing the crankcase, the connect-
ing rod should be positioned at TDC (top
dead center).
YAMAHA Bond No. 1215
(ThreeBond® No. 1215):
90890-85505

ENG
4 - 96

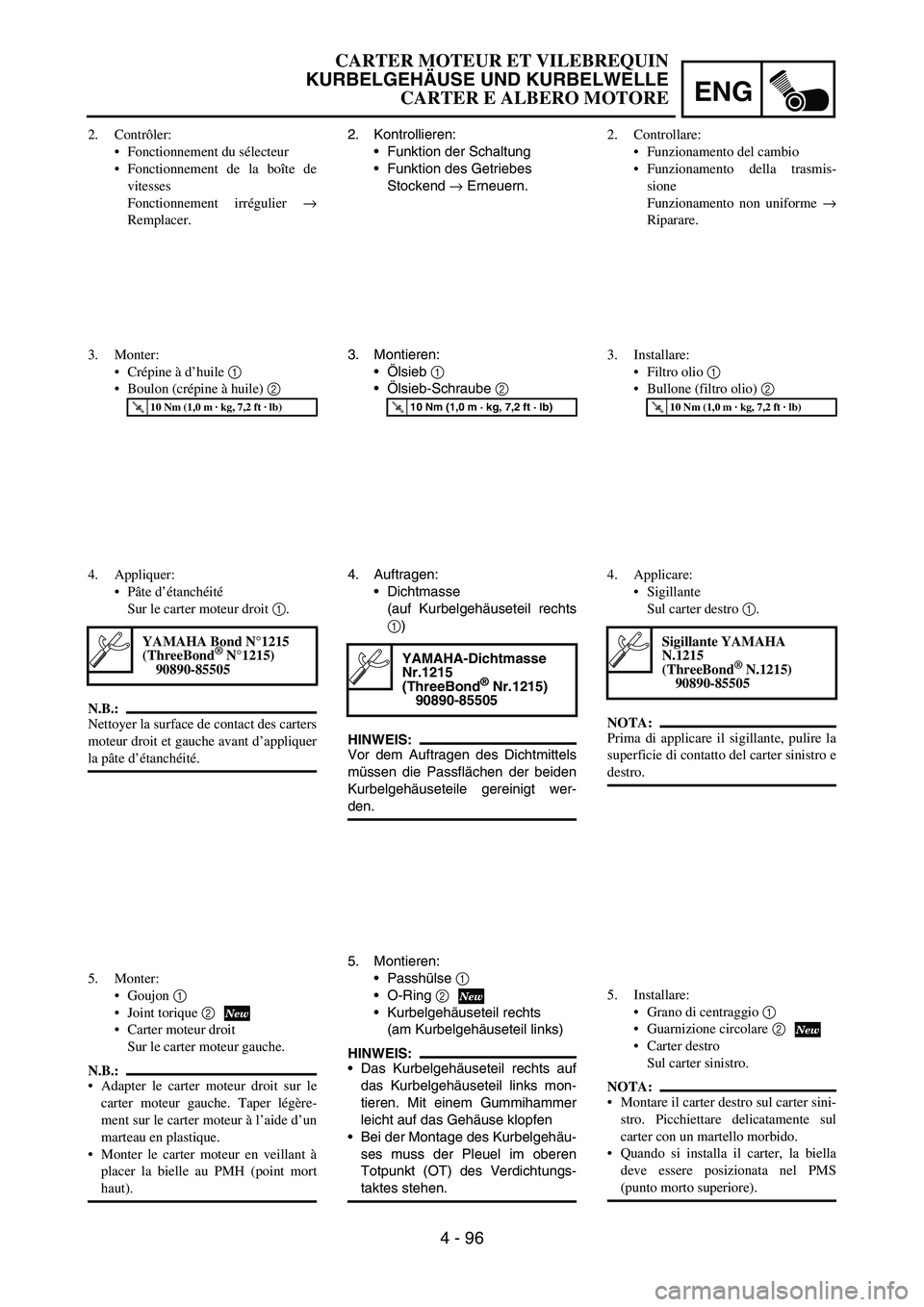

2. Kontrollieren:
Funktion der Schaltung
Funktion des Getriebes
Stockend
→ Erneuern.
3. Montieren:
Ölsieb
1
Ölsieb-Schraube
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Auftragen:
Dichtmasse
(auf Kurbelgehäuseteil rechts
1)
HINWEIS:
Vor dem Auftragen des Dichtmittels
müssen die Passflächen der beiden
Kurbelgehäuseteile gereinigt wer-
den.
5. Montieren:
Passhülse
1
O-Ring
2
Kurbelgehäuseteil rechts
(am Kurbelgehäuseteil links)
HINWEIS:
Das Kurbelgehäuseteil rechts auf
das Kurbelgehäuseteil links mon-
tieren. Mit einem Gummihammer
leicht auf das Gehäuse klopfen
Bei der Montage des Kurbelgehäu-
ses muss der Pleuel im oberen
Totpunkt (OT) des Verdichtungs-
taktes stehen.
YAMAHA-Dichtmasse
Nr.1215
(ThreeBond
® Nr.1215)
90890-85505
2. Contrôler:
Fonctionnement du sélecteur
Fonctionnement de la boîte de
vitesses
Fonctionnement irrégulier →
Remplacer.
3. Monter:
Crépine à d’huile 1
Boulon (crépine à huile) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Appliquer:
Pâte d’étanchéité
Sur le carter moteur droit 1.
N.B.:
Nettoyer la surface de contact des carters
moteur droit et gauche avant d’appliquer
la pâte d’étanchéité.
5. Monter:
Goujon 1
Joint torique 2
Carter moteur droit
Sur le carter moteur gauche.
N.B.:
Adapter le carter moteur droit sur le
carter moteur gauche. Taper légère-
ment sur le carter moteur à l’aide d’un
marteau en plastique.
Monter le carter moteur en veillant à
placer la bielle au PMH (point mort
haut).
YAMAHA Bond N°1215
(ThreeBond® N°1215)
90890-85505
2. Controllare:
Funzionamento del cambio
Funzionamento della trasmis-
sione
Funzionamento non uniforme →
Riparare.
3. Installare:
Filtro olio 1
Bullone (filtro olio) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Applicare:
Sigillante
Sul carter destro 1.
NOTA:
Prima di applicare il sigillante, pulire la
superficie di contatto del carter sinistro e
destro.
5. Installare:
Grano di centraggio 1
Guarnizione circolare 2
Carter destro
Sul carter sinistro.
NOTA:
Montare il carter destro sul carter sini-
stro. Picchiettare delicatamente sul
carter con un martello morbido.
Quando si installa il carter, la biella
deve essere posizionata nel PMS
(punto morto superiore).
Sigillante YAMAHA
N.1215
(ThreeBond
® N.1215)
90890-85505
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE

4 - 97
ENGCRANKCASE AND CRANKSHAFT
6. Tighten:
Hose guide 1
Clutch cable holder 2
Bolt (crankcase) 3
NOTE:
Tighten the crankcase tightening bolts in
stage, using a crisscross pattern.
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
7. Install:
Oil delivery pipe 2 1
O-ring 2
Bolt (oil delivery pipe 2) 3
NOTE:
Apply the lithium soap base grease on the O-
rings.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
8. Install:
Timing chain 1
Timing chain guide (intake side) 2
Bolt (timing chain guide) 3
9. Remove:
Sealant
Forced out on the cylinder mating sur-
face.
10. Apply:
Engine oil
To the crank pin, bearing and oil delivery
hole.
11. Check:
Crankshaft and transmission operation.
Unsmooth operation → Repair.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 97

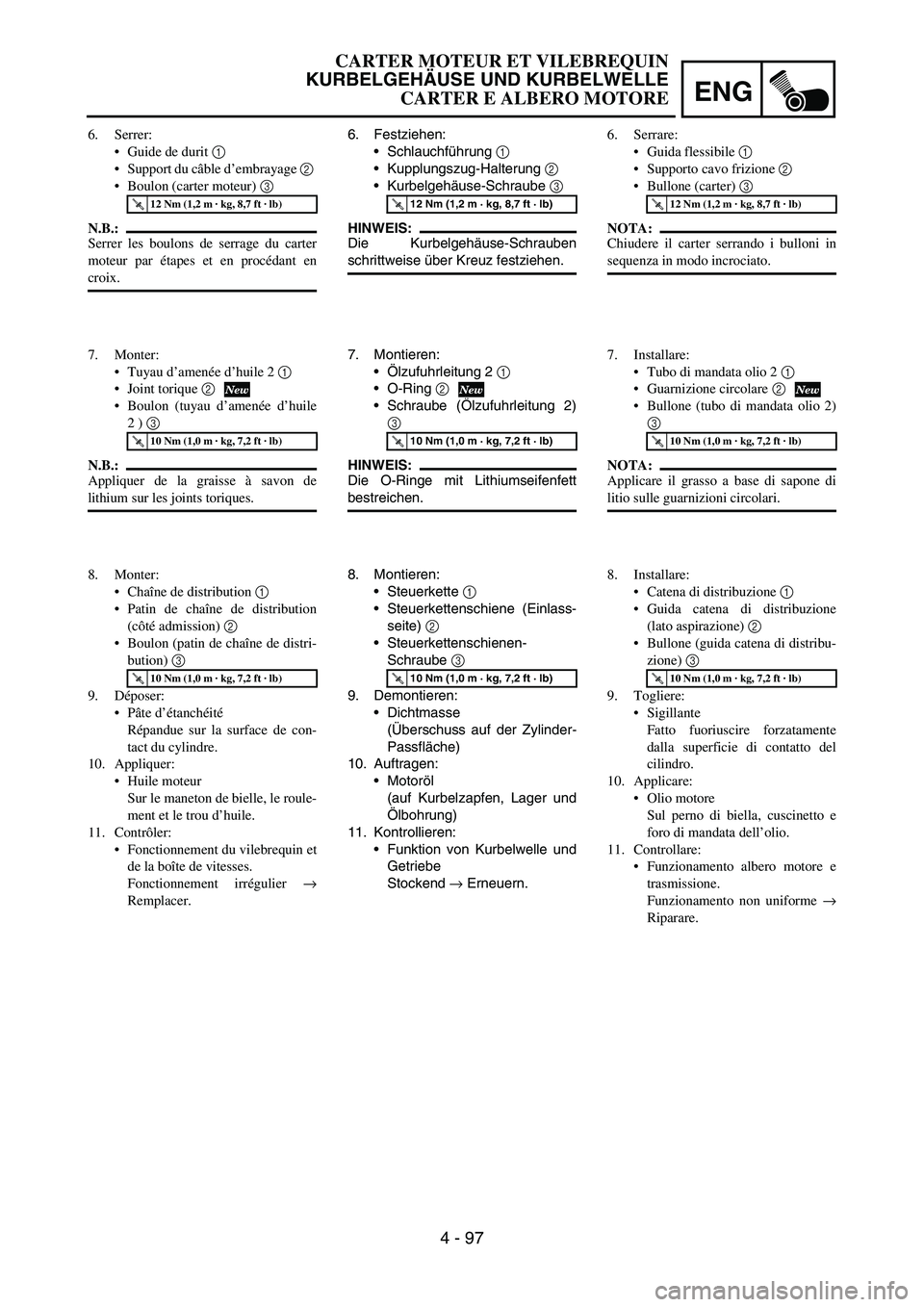

6. Festziehen:
Schlauchführung
1
Kupplungszug-Halterung
2
Kurbelgehäuse-Schraube
3
HINWEIS:
Die Kurbelgehäuse-Schrauben
schrittweise über Kreuz festziehen.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
7. Montieren:
Ölzufuhrleitung 2
1
O-Ring
2
Schraube (Ölzufuhrleitung 2)
3
HINWEIS:
Die O-Ringe mit Lithiumseifenfett
bestreichen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
8. Montieren:
Steuerkette
1
Steuerkettenschiene (Einlass-
seite)
2
Steuerkettenschienen-
Schraube
3
9. Demontieren:
Dichtmasse
(Überschuss auf der Zylinder-
Passfläche)
10. Auftragen:
Motoröl
(auf Kurbelzapfen, Lager und
Ölbohrung)
11. Kontrollieren:
Funktion von Kurbelwelle und
Getriebe
Stockend
→ Erneuern.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Serrer:
Guide de durit 1
Support du câble d’embrayage 2
Boulon (carter moteur) 3
N.B.:
Serrer les boulons de serrage du carter
moteur par étapes et en procédant en
croix.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
7. Monter:
Tuyau d’amenée d’huile 2 1
Joint torique 2
Boulon (tuyau d’amenée d’huile
2 ) 3
N.B.:
Appliquer de la graisse à savon de
lithium sur les joints toriques.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
8. Monter:
Chaîne de distribution 1
Patin de chaîne de distribution
(côté admission) 2
Boulon (patin de chaîne de distri-
bution) 3
9. Déposer:
Pâte d’étanchéité
Répandue sur la surface de con-
tact du cylindre.
10. Appliquer:
Huile moteur
Sur le maneton de bielle, le roule-
ment et le trou d’huile.
11. Contrôler:
Fonctionnement du vilebrequin et
de la boîte de vitesses.
Fonctionnement irrégulier →
Remplacer.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Serrare:
Guida flessibile 1
Supporto cavo frizione 2
Bullone (carter) 3
NOTA:
Chiudere il carter serrando i bulloni in
sequenza in modo incrociato.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
7. Installare:
Tubo di mandata olio 2 1
Guarnizione circolare 2
Bullone (tubo di mandata olio 2)
3
NOTA:
Applicare il grasso a base di sapone di
litio sulle guarnizioni circolari.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
8. Installare:
Catena di distribuzione 1
Guida catena di distribuzione
(lato aspirazione) 2
Bullone (guida catena di distribu-
zione) 3
9. Togliere:
Sigillante
Fatto fuoriuscire forzatamente
dalla superficie di contatto del
cilindro.
10. Applicare:
Olio motore
Sul perno di biella, cuscinetto e
foro di mandata dell’olio.
11. Controllare:
Funzionamento albero motore e
trasmissione.
Funzionamento non uniforme →
Riparare.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE

4 - 98

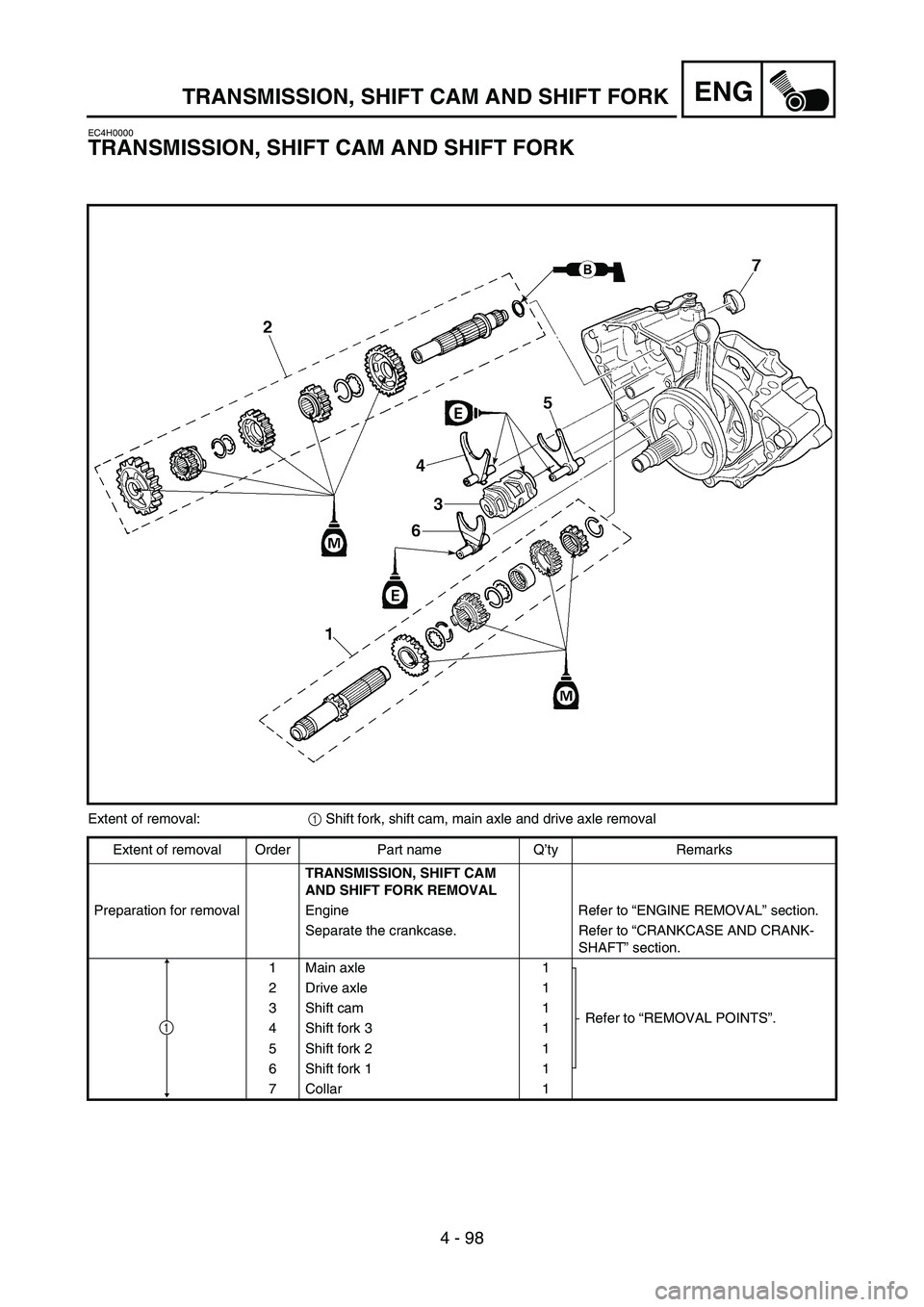

ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
EC4H0000
TRANSMISSION, SHIFT CAM AND SHIFT FORK
Extent of removal:
1 Shift fork, shift cam, main axle and drive axle removal
Extent of removal Order Part name Q’ty Remarks
TRANSMISSION, SHIFT CAM
AND SHIFT FORK REMOVAL
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Separate the crankcase. Refer to “CRANKCASE AND CRANK-
SHAFT” section.
1 Main axle 1
Refer to “REMOVAL POINTS”. 2 Drive axle 1
3Shift cam 1
4 Shift fork 3 1
5 Shift fork 2 1
6 Shift fork 1 1
7 Collar 1
1
