YAMAHA YZ250F 2006 Owners Manual

5 - 1
CHAS
FAHRWERK
VORDER- UND HINTERRAD
VORDERRADArbeitsumfang:
1 Vorderrad demontieren
2 Radlager demontieren
3 Bremsscheibe demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VORDERRAD DEMONTIEREN
WARNUNGDas Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
1 Achshalterungs-Schraube 4 Lediglich lockern.
2 Vorderachs-Mutter 1
3 Vorderachse 1
4 Vorderrad 1
5 Distanzhülse 2
6 Dichtring 2
7 Lager 2 Siehe unter “DEMONTAGE-EINZELHEITEN”.
8 Bremsscheibe 1
2
13
3
CHASSIS
ROUE AVANT ET ROUE ARRIERE
ROUE AVANTOrganisation de la dépose:1 Dépose de la roue avant2 Dépose du roulement de roue
3 Dépose du disque de frein
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA ROUE AVANT
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
1 Boulon (support d’axe) 4 Desserrer uniquement.
2 Ecrou (axe de roue avant) 1
3 Axe de roue avant 1
4 Roue avant 1
5Entretoise épaulée2
6 Bague d’étanchéité2
7 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
8 Disque de frein 1
2
13
3
PARTE CICLISTICA
RUOTA ANTERIORE E POSTERIORE
RUOTA ANTERIOREEstensione della rimozione:1 Rimozione ruota anteriore2 Rimozione cuscinetto della ruota
3 Rimozione disco del freno
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE RUOTA ANTERIORE
AVVERTENZASostenere saldamente il mezzo in modo che non vi siail rischio che si rovesci. Preparazione per la rimozione Sostenere il mezzo ponendo un idoneo caval-
letto sotto il motore.
1 Bullone (supporto asse) 4 Allentare soltanto.
2 Dado (asse della ruota anteriore) 1
3 Asse della ruota anteriore 1
4 Ruota anteriore 1
5 Collarino 2
6 Paraolio 2
7 Cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
8 Disco freno 1
2
13
3
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE




5

5 - 2
CHAS
EC598100

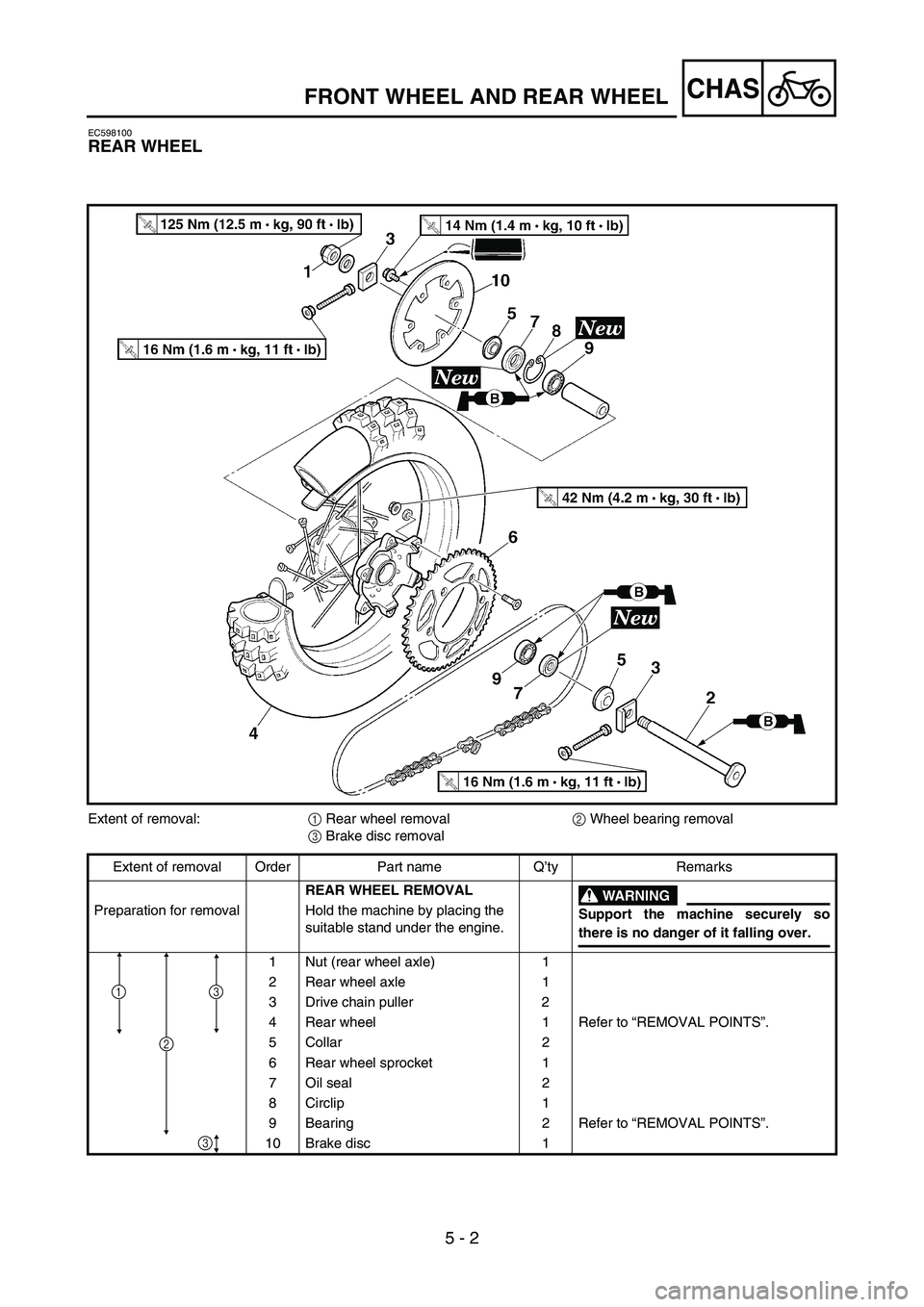

REAR WHEEL
Extent of removal:
1 Rear wheel removal
2 Wheel bearing removal
3 Brake disc removal
Extent of removal Order Part name Q’ty Remarks
REAR WHEEL REMOVAL
WARNING
Support the machine securely so
there is no danger of it falling over. Preparation for removal Hold the machine by placing the
suitable stand under the engine.
1 Nut (rear wheel axle) 1
2 Rear wheel axle 1
3 Drive chain puller 2
4 Rear wheel 1 Refer to “REMOVAL POINTS”.
5 Collar 2
6 Rear wheel sprocket 1
7 Oil seal 2
8 Circlip 1
9 Bearing 2 Refer to “REMOVAL POINTS”.
10 Brake disc 1
2
31
3
FRONT WHEEL AND REAR WHEEL

5 - 2
CHAS

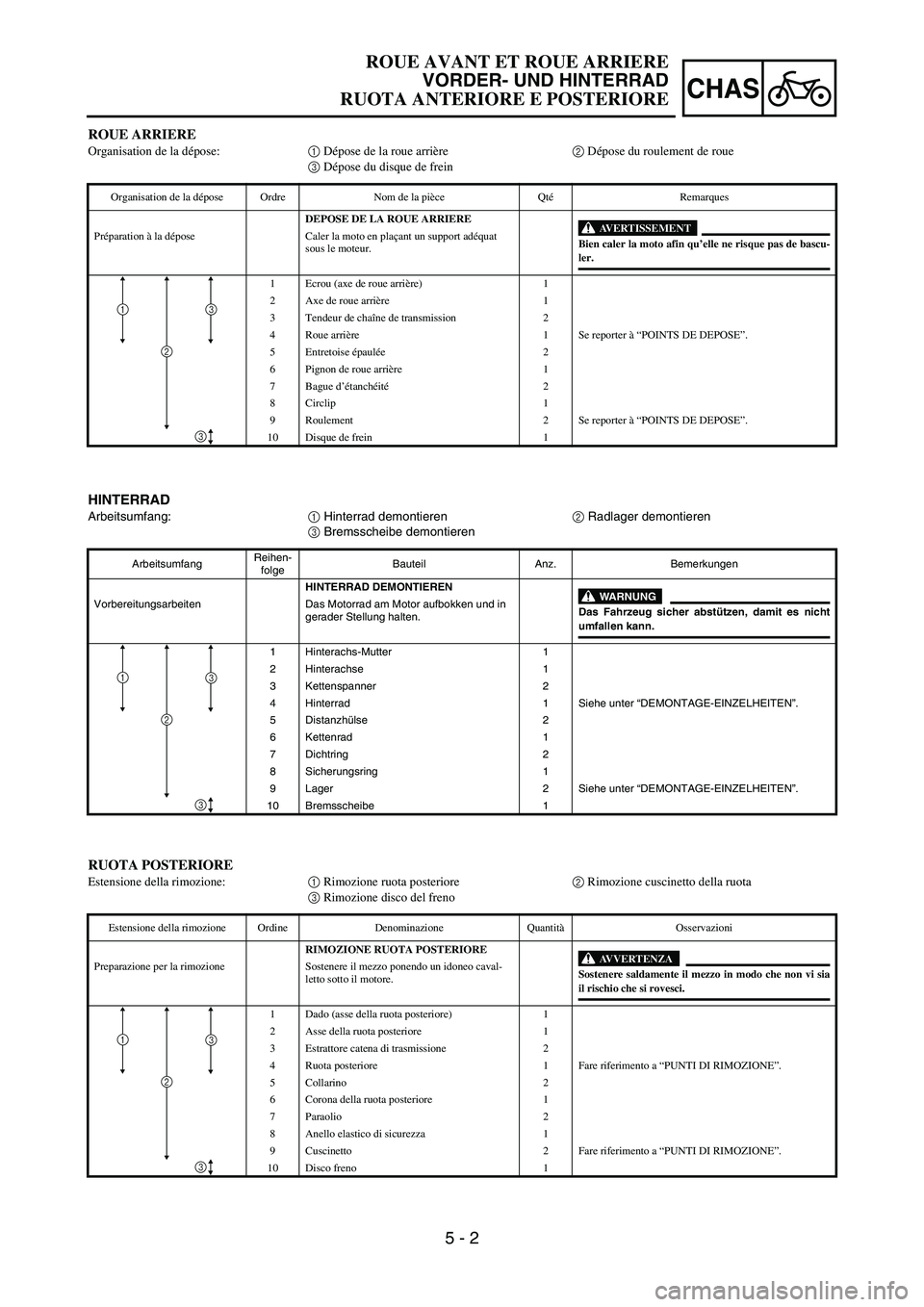

HINTERRAD
Arbeitsumfang:
1 Hinterrad demontieren
2 Radlager demontieren
3 Bremsscheibe demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
HINTERRAD DEMONTIEREN
WARNUNGDas Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
1 Hinterachs-Mutter 1
2 Hinterachse 1
3 Kettenspanner 2
4 Hinterrad 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
5 Distanzhülse 2
6 Kettenrad 1
7 Dichtring 2
8 Sicherungsring 1
9 Lager 2 Siehe unter “DEMONTAGE-EINZELHEITEN”.
10 Bremsscheibe 1
2
13
3
ROUE ARRIERE
Organisation de la dépose:1 Dépose de la roue arrière2 Dépose du roulement de roue
3 Dépose du disque de frein
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE LA ROUE ARRIERE
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne de transmission 2
4 Roue arrière 1 Se reporter à “POINTS DE DEPOSE”.
5Entretoise épaulée2
6 Pignon de roue arrière 1
7 Bague d’étanchéité2
8 Circlip 1
9 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
10 Disque de frein 1
2
13
3
RUOTA POSTERIORE
Estensione della rimozione:1 Rimozione ruota posteriore2 Rimozione cuscinetto della ruota
3 Rimozione disco del freno
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE RUOTA POSTERIORE
AVVERTENZASostenere saldamente il mezzo in modo che non vi siail rischio che si rovesci. Preparazione per la rimozione Sostenere il mezzo ponendo un idoneo caval-
letto sotto il motore.
1 Dado (asse della ruota posteriore) 1
2 Asse della ruota posteriore 1
3 Estrattore catena di trasmissione 2
4 Ruota posteriore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
5 Collarino 2
6 Corona della ruota posteriore 1
7 Paraolio 2
8 Anello elastico di sicurezza 1
9 Cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
10 Disco freno 1
2
13
3
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE

5 - 3
CHASFRONT WHEEL AND REAR WHEEL
EC593000

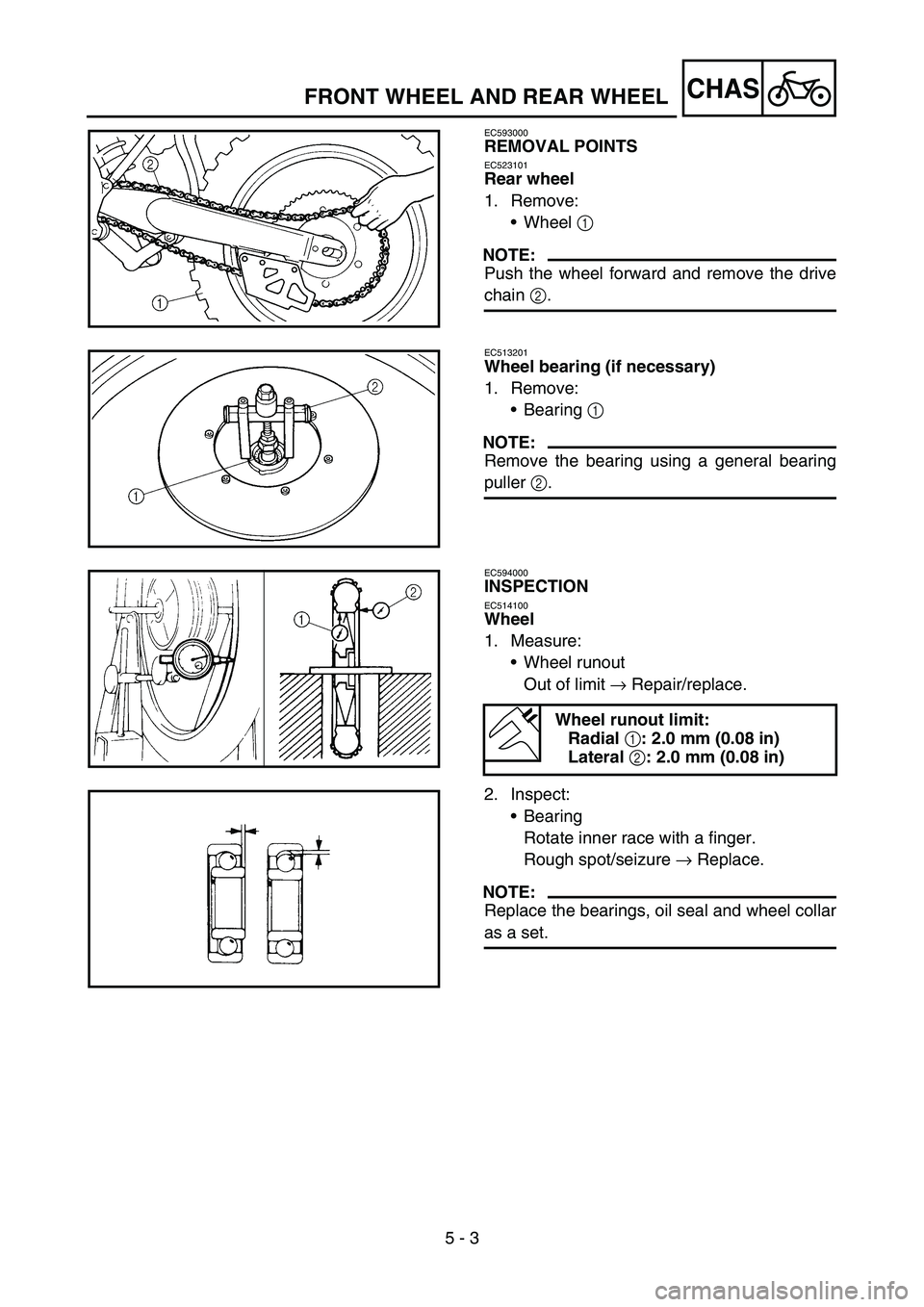

REMOVAL POINTS
EC523101
Rear wheel
1. Remove:
Wheel 1
NOTE:
Push the wheel forward and remove the drive
chain 2.
EC513201
Wheel bearing (if necessary)
1. Remove:
Bearing 1
NOTE:
Remove the bearing using a general bearing
puller 2.
EC594000
INSPECTION
EC514100
Wheel
1. Measure:
Wheel runout
Out of limit → Repair/replace.
2. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure → Replace.
NOTE:
Replace the bearings, oil seal and wheel collar
as a set.
Wheel runout limit:
Radial
1: 2.0 mm (0.08 in)
Lateral
2: 2.0 mm (0.08 in)

5 - 3
CHAS

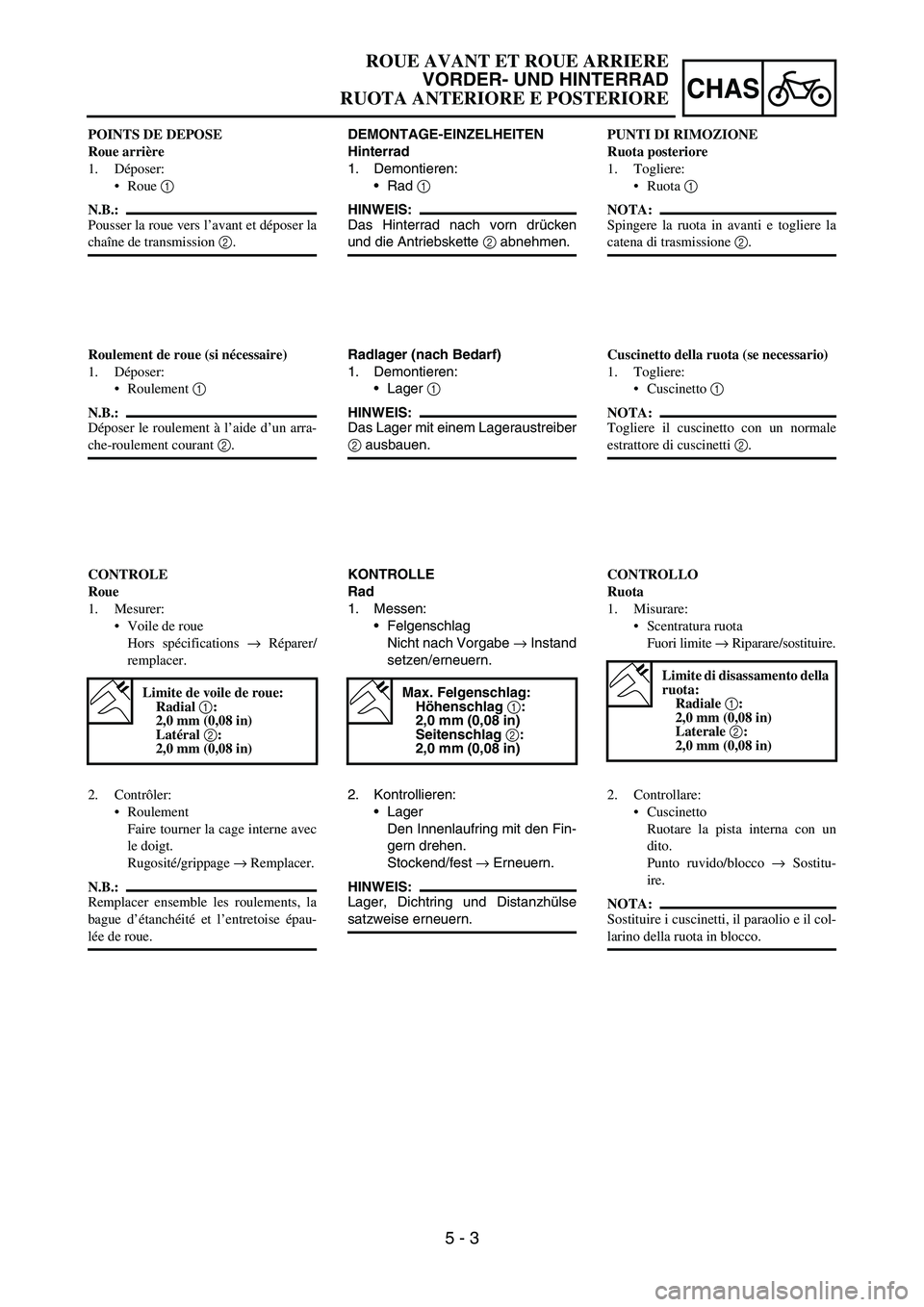

DEMONTAGE-EINZELHEITEN
Hinterrad
1. Demontieren:
Rad
1
HINWEIS:
Das Hinterrad nach vorn drücken
und die Antriebskette
2 abnehmen.
Radlager (nach Bedarf)
1. Demontieren:
Lager
1
HINWEIS:
Das Lager mit einem Lageraustreiber
2 ausbauen.
KONTROLLE
Rad
1. Messen:
Felgenschlag
Nicht nach Vorgabe
→ Instand
setzen/erneuern.
Max. Felgenschlag:
Höhenschlag 1:
2,0 mm (0,08 in)
Seitenschlag 2:
2,0 mm (0,08 in)
2. Kontrollieren:
Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern.
HINWEIS:
Lager, Dichtring und Distanzhülse
satzweise erneuern. POINTS DE DEPOSE
Roue arrière
1. Déposer:
Roue 1
N.B.:
Pousser la roue vers l’avant et déposer la
chaîne de transmission 2.
Roulement de roue (si nécessaire)
1. Déposer:
Roulement 1
N.B.:
Déposer le roulement à l’aide d’un arra-
che-roulement courant 2.
CONTROLE
Roue
1. Mesurer:
Voile de roue
Hors spécifications → Réparer/
remplacer.
Limite de voile de roue:
Radial 1:
2,0 mm (0,08 in)
Latéral 2:
2,0 mm (0,08 in)
2. Contrôler:
Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage → Remplacer.
N.B.:
Remplacer ensemble les roulements, la
bague d’étanchéité et l’entretoise épau-
lée de roue.PUNTI DI RIMOZIONE
Ruota posteriore
1. Togliere:
Ruota 1
NOTA:
Spingere la ruota in avanti e togliere la
catena di trasmissione 2.
Cuscinetto della ruota (se necessario)
1. Togliere:
Cuscinetto 1
NOTA:
Togliere il cuscinetto con un normale
estrattore di cuscinetti 2.
CONTROLLO
Ruota
1. Misurare:
Scentratura ruota
Fuori limite → Riparare/sostituire.
Limite di disassamento della
ruota:
Radiale 1:
2,0 mm (0,08 in)
Laterale 2:
2,0 mm (0,08 in)
2. Controllare:
Cuscinetto
Ruotare la pista interna con un
dito.
Punto ruvido/blocco → Sostitu-
ire.
NOTA:
Sostituire i cuscinetti, il paraolio e il col-
larino della ruota in blocco.
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE

5 - 4
CHASFRONT WHEEL AND REAR WHEEL
EC514200

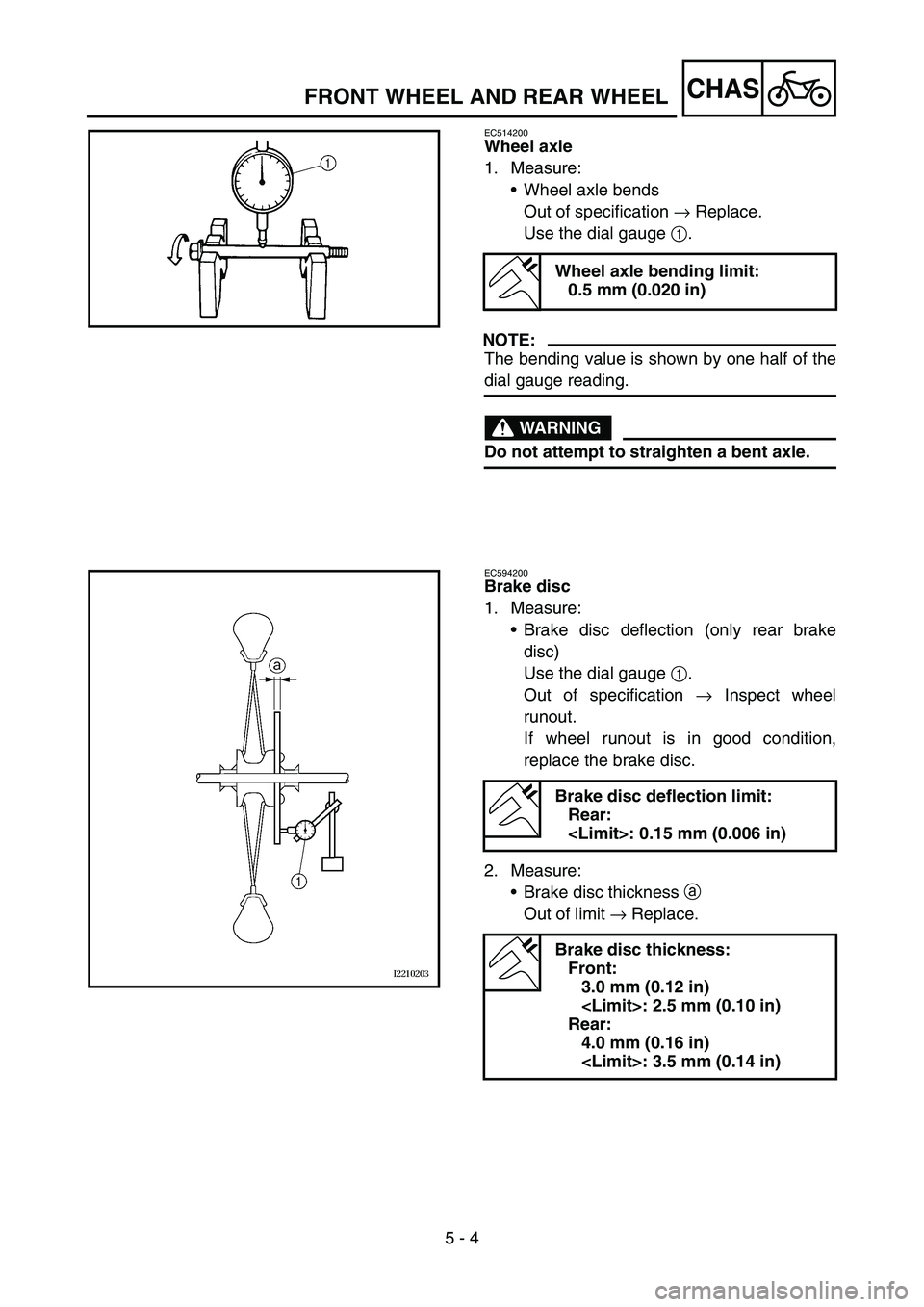

Wheel axle
1. Measure:
Wheel axle bends
Out of specification → Replace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
WARNING
Do not attempt to straighten a bent axle.
Wheel axle bending limit:
0.5 mm (0.020 in)
EC594200
Brake disc
1. Measure:
Brake disc deflection (only rear brake
disc)
Use the dial gauge 1.
Out of specification → Inspect wheel
runout.
If wheel runout is in good condition,
replace the brake disc.
2. Measure:
Brake disc thickness a
Out of limit → Replace.
Brake disc deflection limit:
Rear:
: 0.15 mm (0.006 in)
Brake disc thickness:
Front:
3.0 mm (0.12 in)
: 2.5 mm (0.10 in)
Rear:
4.0 mm (0.16 in)
: 3.5 mm (0.14 in)

5 - 4
CHAS

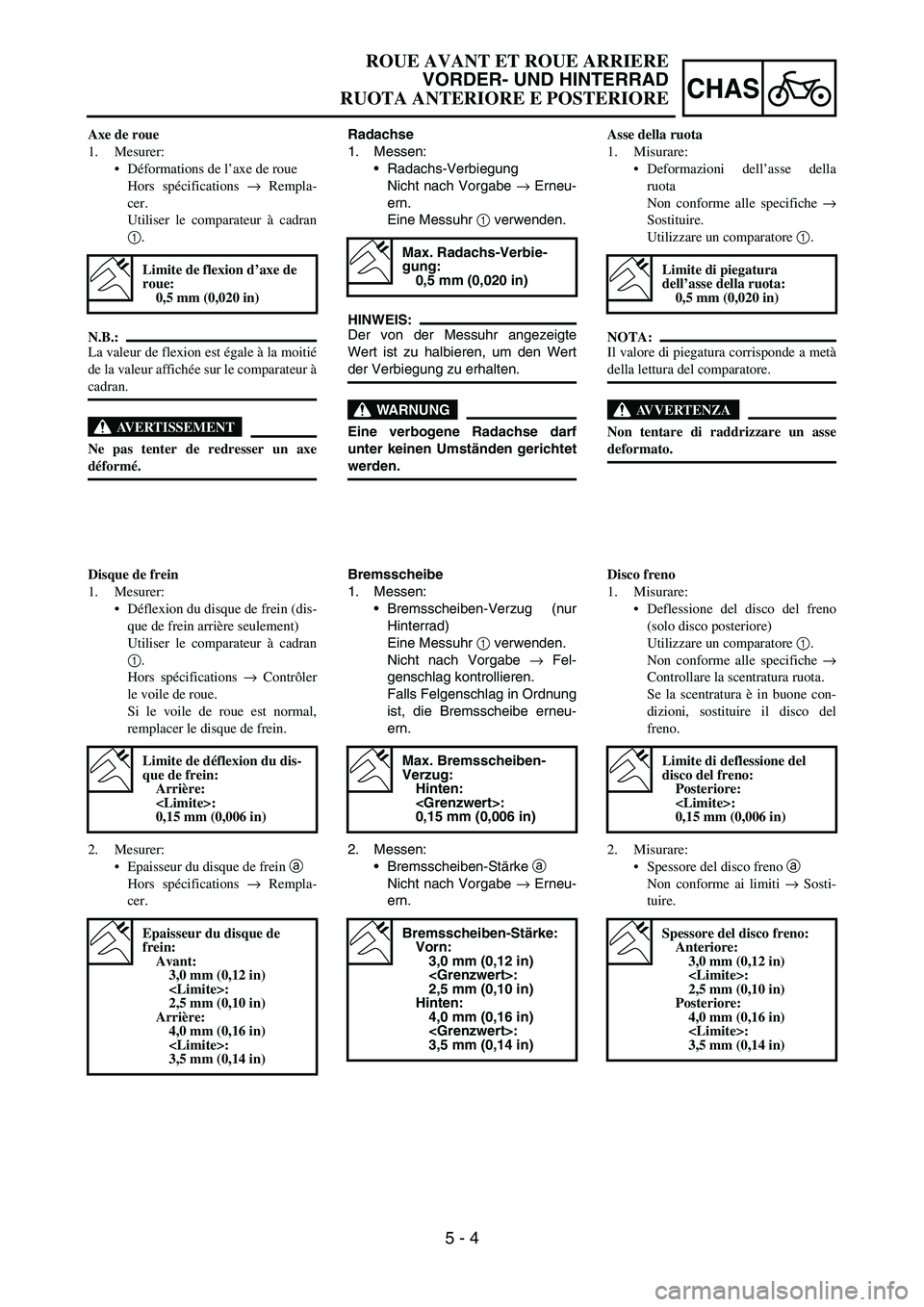

Radachse
1. Messen:
Radachs-Verbiegung
Nicht nach Vorgabe
→ Erneu-
ern.
Eine Messuhr
1 verwenden.
HINWEIS:
Der von der Messuhr angezeigte
Wert ist zu halbieren, um den Wert
der Verbiegung zu erhalten.
WARNUNG
Eine verbogene Radachse darf
unter keinen Umständen gerichtet
werden.
Max. Radachs-Verbie-
gung:
0,5 mm (0,020 in)
Bremsscheibe
1. Messen:
Bremsscheiben-Verzug (nur
Hinterrad)
Eine Messuhr
1 verwenden.
Nicht nach Vorgabe
→ Fel-
genschlag kontrollieren.
Falls Felgenschlag in Ordnung
ist, die Bremsscheibe erneu-
ern.
2. Messen:
Bremsscheiben-Stärke
a
Nicht nach Vorgabe
→ Erneu-
ern.
Max. Bremsscheiben-
Verzug:
Hinten:
:
0,15 mm (0,006 in)
Bremsscheiben-Stärke:
Vorn:
3,0 mm (0,12 in)
:
2,5 mm (0,10 in)
Hinten:
4,0 mm (0,16 in)
:
3,5 mm (0,14 in)
Axe de roue
1. Mesurer:
Déformations de l’axe de roue
Hors spécifications → Rempla-
cer.
Utiliser le comparateur à cadran
1.
N.B.:
La valeur de flexion est égale à la moitié
de la valeur affichée sur le comparateur à
cadran.
AVERTISSEMENT
Ne pas tenter de redresser un axe
déformé.
Limite de flexion d’axe de
roue:
0,5 mm (0,020 in)
Disque de frein
1. Mesurer:
Déflexion du disque de frein (dis-
que de frein arrière seulement)
Utiliser le comparateur à cadran
1.
Hors spécifications → Contrôler
le voile de roue.
Si le voile de roue est normal,
remplacer le disque de frein.
2. Mesurer:
Epaisseur du disque de frein a
Hors spécifications → Rempla-
cer.
Limite de déflexion du dis-
que de frein:
Arrière:
:
0,15 mm (0,006 in)
Epaisseur du disque de
frein:
Avant:
3,0 mm (0,12 in)
:
2,5 mm (0,10 in)
Arrière:
4,0 mm (0,16 in)
:
3,5 mm (0,14 in)
Asse della ruota
1. Misurare:
Deformazioni dell’asse della
ruota
Non conforme alle specifiche →
Sostituire.
Utilizzare un comparatore 1.
NOTA:
Il valore di piegatura corrisponde a metà
della lettura del comparatore.
AVVERTENZA
Non tentare di raddrizzare un asse
deformato.
Limite di piegatura
dell’asse della ruota:
0,5 mm (0,020 in)
Disco freno
1. Misurare:
Deflessione del disco del freno
(solo disco posteriore)
Utilizzare un comparatore 1.
Non conforme alle specifiche →
Controllare la scentratura ruota.
Se la scentratura è in buone con-
dizioni, sostituire il disco del
freno.
2. Misurare:
Spessore del disco freno a
Non conforme ai limiti → Sosti-
tuire.
Limite di deflessione del
disco del freno:
Posteriore:
:
0,15 mm (0,006 in)
Spessore del disco freno:
Anteriore:
3,0 mm (0,12 in)
:
2,5 mm (0,10 in)
Posteriore:
4,0 mm (0,16 in)
:
3,5 mm (0,14 in)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE

5 - 5
CHASFRONT WHEEL AND REAR WHEEL
EC595000
ASSEMBLY AND INSTALLATION
Front wheel
1. Install:
Bearing (left) 1
Spacer 2
Bearing (right) 3
Oil seal 4
NOTE:
Apply the lithium soap base grease on the
bearing and oil seal lip when installing.
Use a socket that matches the outside diam-
eter of the race of the bearing.
Left side of bearing shall be installed first.
Install the oil seal with its manufacture’s
marks or numbers facing outward.
CAUTION:
Do not strike the inner race of the bearing.
Contact should be made only with the outer
race.
2. Install:
Brake disc 1
Bolt (brake disc) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
3. Install:
Collar 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
Install the collars with their projections a
facing the wheel.
4. Install:
Wheel
NOTE:
Install the brake disc 1 between the brake
pads 2 correctly.

5 - 5
CHAS
ZUSAMMENBAU UND MONTAGE
Vorderrad
1. Montieren:
Lager (links)
1
Distanzstück
2
Lager (rechts)
3
Dichtring
4
HINWEIS:
Lager und Dichtringlippe bei der
Montage mit Lithiumseifenfett
bestreichen.
Eine Steckschlüssel-Nuss mit
demselben Durchmesser wie dem
Lager-Laufring verwenden.
Das Lager auf der linken Seite ist
zuerst einzubauen.
Den Dichtring so einbauen, dass
die Herstellerbeschriftung oder
Teilenummer nach außen gerichtet
ist.
ACHTUNG:
Nicht auf den Innenlaufring des
Lagers einwirken. Das Werkzeug
lediglich am Außenlaufring anset-
zen.
2. Montieren:
Bremsscheibe
1
Bremsscheiben-Schraube
2
HINWEIS:
Die Schrauben schrittweise über
Kreuz festziehen.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Montieren:
Distanzhülse
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
Die Distanzhülsen müssen so ein-
gebaut werden, dass
a zum Rad
gerichtet ist.
4. Montieren:
Rad
HINWEIS:
Die Bremsscheibe
1 korrekt zwi-
schen die Bremsbeläge
2 einset-

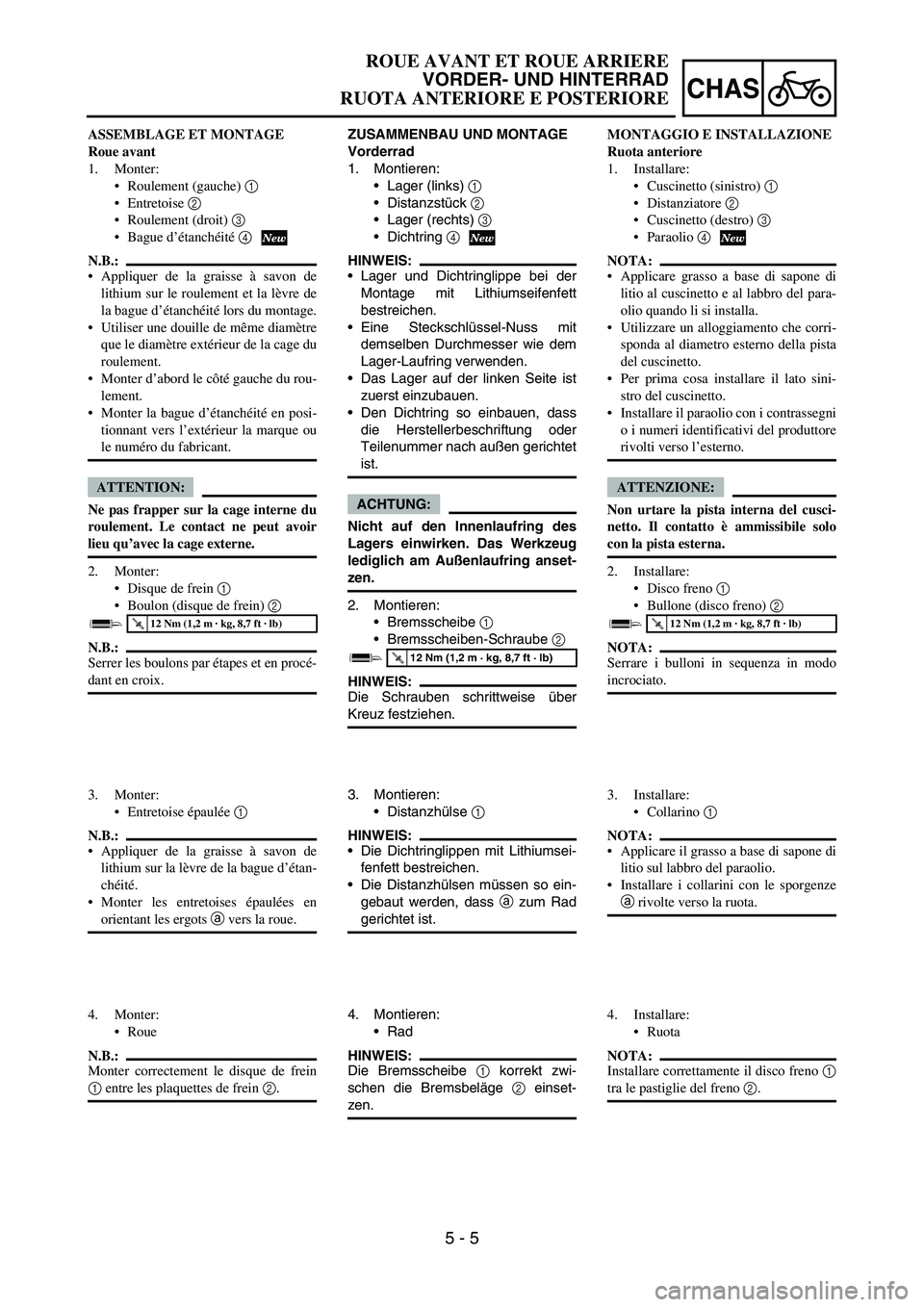

zen. ASSEMBLAGE ET MONTAGE
Roue avant
1. Monter:
Roulement (gauche) 1
Entretoise 2
Roulement (droit) 3
Bague d’étanchéité 4
N.B.:
Appliquer de la graisse à savon de
lithium sur le roulement et la lèvre de
la bague d’étanchéité lors du montage.
Utiliser une douille de même diamètre
que le diamètre extérieur de la cage du
roulement.
Monter d’abord le côté gauche du rou-
lement.
Monter la bague d’étanchéité en posi-
tionnant vers l’extérieur la marque ou
le numéro du fabricant.
ATTENTION:
Ne pas frapper sur la cage interne du
roulement. Le contact ne peut avoir
lieu qu’avec la cage externe.
2. Monter:
Disque de frein 1
Boulon (disque de frein) 2
N.B.:
Serrer les boulons par étapes et en procé-
dant en croix.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Monter:
Entretoise épaulée 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
Monter les entretoises épaulées en
orientant les ergots a vers la roue.
4. Monter:
Roue
N.B.:
Monter correctement le disque de frein
1 entre les plaquettes de frein 2.MONTAGGIO E INSTALLAZIONE
Ruota anteriore
1. Installare:
Cuscinetto (sinistro) 1
Distanziatore 2
Cuscinetto (destro) 3
Paraolio 4
NOTA:
Applicare grasso a base di sapone di
litio al cuscinetto e al labbro del para-
olio quando li si installa.
Utilizzare un alloggiamento che corri-
sponda al diametro esterno della pista
del cuscinetto.
Per prima cosa installare il lato sini-
stro del cuscinetto.
Installare il paraolio con i contrassegni
o i numeri identificativi del produttore
rivolti verso l’esterno.
ATTENZIONE:
Non urtare la pista interna del cusci-
netto. Il contatto è ammissibile solo
con la pista esterna.
2. Installare:
Disco freno 1
Bullone (disco freno) 2
NOTA:
Serrare i bulloni in sequenza in modo
incrociato.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
3. Installare:
Collarino 1
NOTA:
Applicare il grasso a base di sapone di
litio sul labbro del paraolio.
Installare i collarini con le sporgenze
a rivolte verso la ruota.
4. Installare:
Ruota
NOTA:
Installare correttamente il disco freno 1
tra le pastiglie del freno 2.
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE

5 - 6

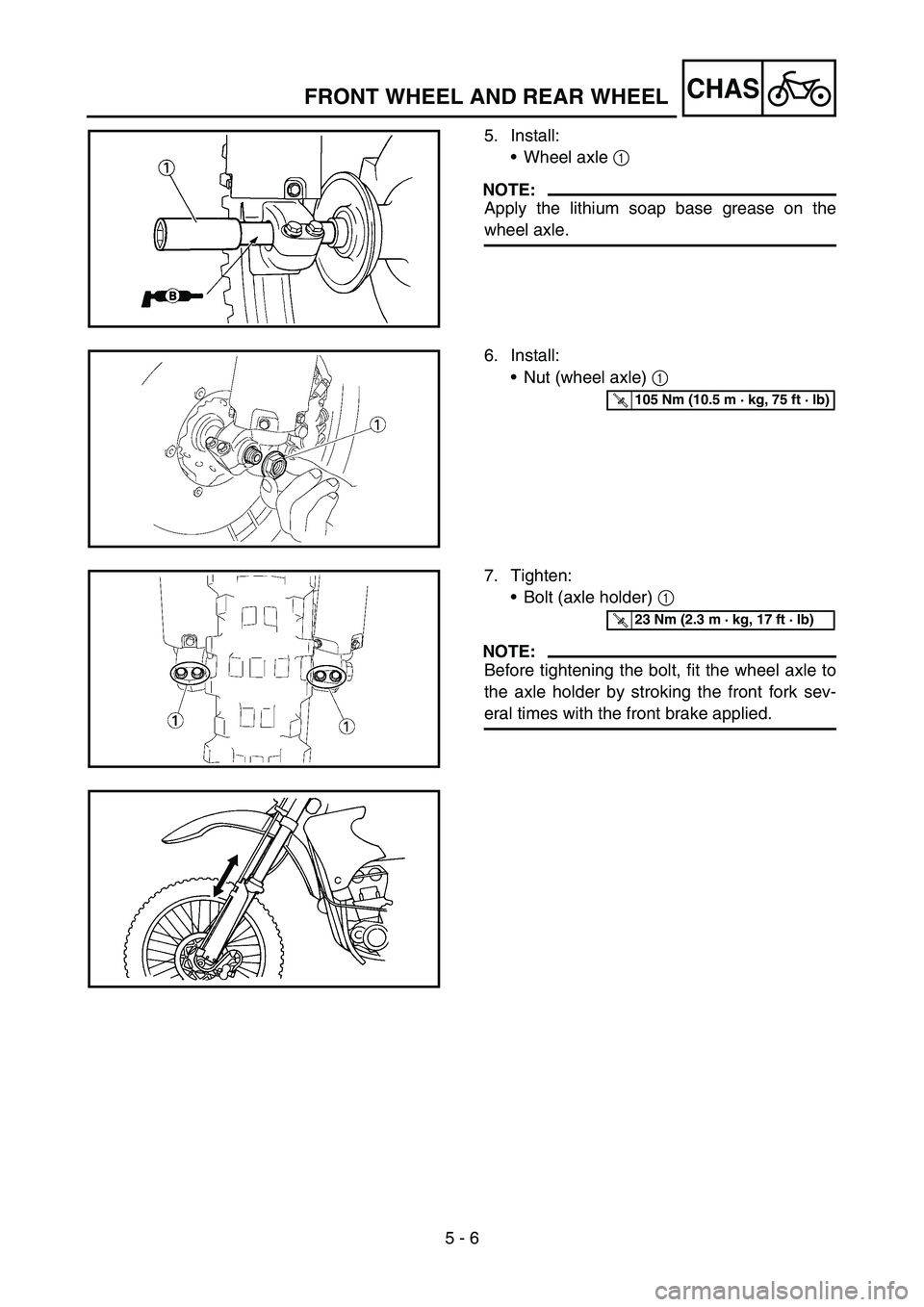

CHASFRONT WHEEL AND REAR WHEEL
5. Install:
Wheel axle 1
NOTE:
Apply the lithium soap base grease on the
wheel axle.
6. Install:
Nut (wheel axle) 1
T R..105 Nm (10.5 m · kg, 75 ft · lb)
7. Tighten:
Bolt (axle holder) 1
NOTE:
Before tightening the bolt, fit the wheel axle to
the axle holder by stroking the front fork sev-
eral times with the front brake applied.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
