YAMAHA YZ250F 2009 Manuale duso (in Italian)

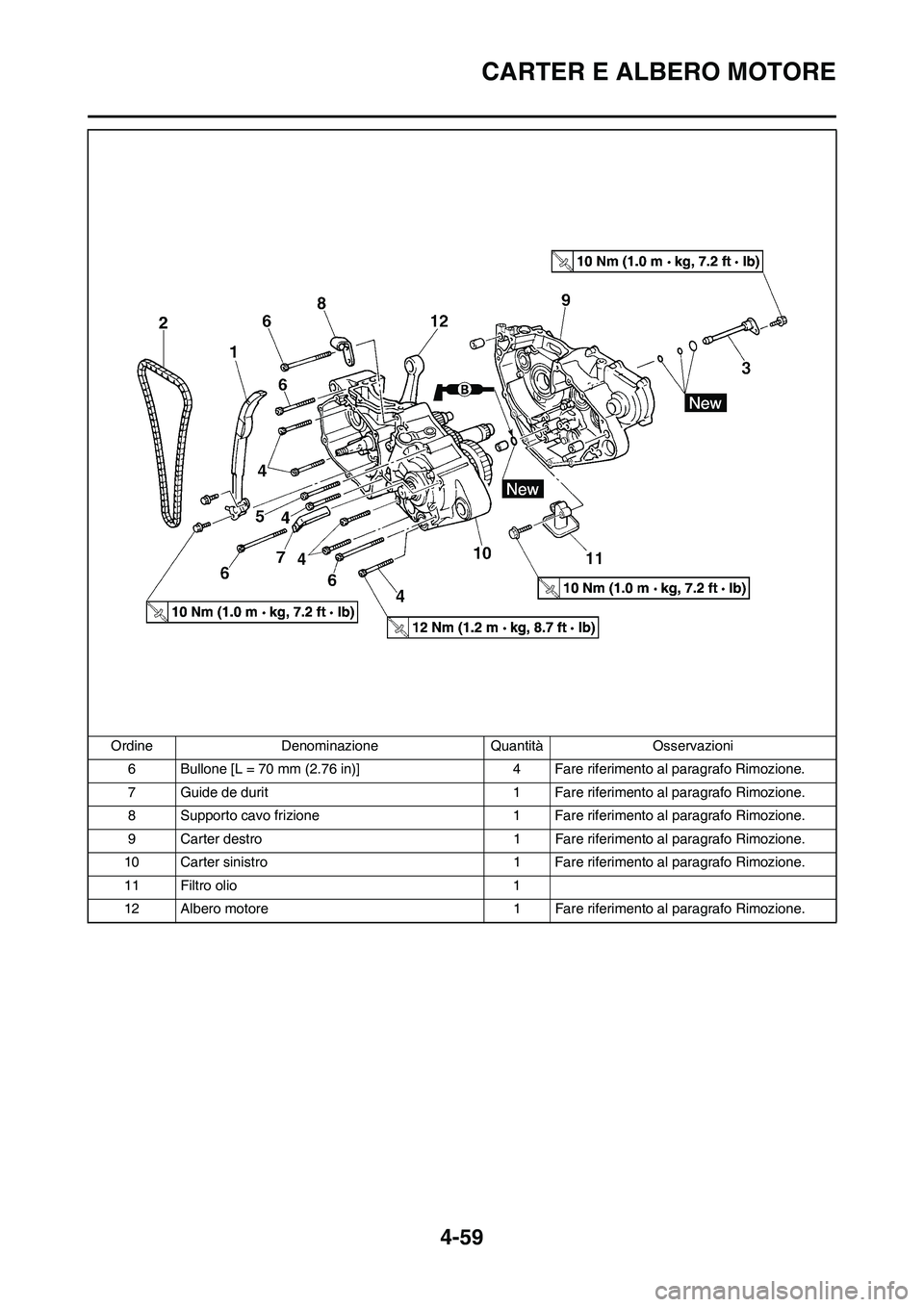

4-59
CARTER E ALBERO MOTORE
6 Bullone [L = 70 mm (2.76 in)] 4 Fare riferimento al paragrafo Rimozione.
7 Guide de durit 1 Fare riferimento al paragrafo Rimozione.
8 Supporto cavo frizione 1 Fare riferimento al paragrafo Rimozione.
9 Carter destro 1 Fare riferimento al paragrafo Rimozione.
10 Carter sinistro 1 Fare riferimento al paragrafo Rimozione.
11 Filtro olio 1
12 Albero motore 1 Fare riferimento al paragrafo Rimozione. Ordine Denominazione Quantità Osservazioni

4-60
CARTER E ALBERO MOTORE
RIMOZIONE DEL CUSCINETTO DEL CARTER
Ordine Denominazione Quantità Osservazioni
TrasmissioneFare riferimento al paragrafo "TRASMIS-
SIONE, CAMMA DEL CAMBIO E FORCEL-
LA DEL CAMBIO".
Camma e forcella del cambio Fare riferimento al paragrafo "TRASMIS-
SIONE, CAMMA DEL CAMBIO E FORCEL-
LA DEL CAMBIO".
1 Paraolio 2
2 Cuscinetto 10 Fare riferimento al paragrafo Rimozione.

4-61
CARTER E ALBERO MOTORE
SMONTAGGIO CARTER
1. Separare:
• Carter destro
• Carter sinistro
Operazioni per la separazione:
a. Rimuovere i bulloni del carter "1",
la guida flessibile "2" e il supporto
cavo frizione "3".
Allentare ogni bullone di 1/4 di giro
alla volta e dopo averli allentati tutti,
rimuoverli.
b. Togliere il carter destro "4".
• Posizionare il carter con la parte
sinistra rivolta verso il basso e sep-
ararlo dalla parte destra, sollevan-
dola orizzontalmente, tramite
leggeri martellamenti sulla
sporgenza "a" utilizzando un maz-
zuolo a testa tenera.
• Quando si effettua la divisione, las-
ciare la parte sinistra su carter e tr-
asmissione.
Picchiettare sulla metà del carter
con un martello morbido. Picchiet-
tare solo sulle parti rinforzate del
carter. Non picchiettare sulla su-
perficie di contatto della guarniz-
ione. Lavorare lentamente e con
attenzione. Accertarsi che le metà
del carter si separino uniforme-
mente. Se le parti del carter non si
separano, controllare che non vi
siano viti o dispositivi di fissaggio
ancora da togliere. Non forzare.
c. Rimuovere i grani di centraggio e
la guarnizione circolare.
RIMOZIONE ALBERO MOTORE
1. Togliere:
• Albero motore "1"
Utilizzare il separatore per il carter
"2".
Non utilizzare un martello per far
uscire l’albero motore.
RIMOZIONE DEL CUSCINETTO
DEL CARTER
1. Togliere:
• Cuscinetto "1"
• Togliere il cuscinetto dal carter pre-
mendo sulla pista interna.
• Non utilizzare il cuscinetto rimosso.
CONTROLLO DELLA CATENA DI
DISTRIBUZIONE E DELLA GUIDA
CATENA DISTRIBUZIONE
1. Controllare:
• Catena di distribuzione
Fessure/rigidità→Sostituire la
catena di distribuzione e la ruota
dentata albero a camme in bloc-
co.
2. Controllare:
• Guida catena di distribuzione
Usura/danni→Sostituire.CONTROLLO CARTER
1. Controllare:
• Superficie di contatto "a"
Graffi→Sostituire.
• Sporgenza di montaggio del mo-
tore "b", carter
Incrinature/danni →Sostituire.
2. Controllare:
• Cuscinetto
Ruotare la pista interna con un di-
to.
Punto ruvido/blocco → Sostituire.
3. Controllare:
• Paraolio
Danno→Sostituire.
CONTROLLO DELL’ALBERO
MOTORE
1. Misurare:
• Limite di disassamento "a"
• Limite gioco del piede di biella "b"
• Gioco lato testa di biella "c"
• Larghezza gomito "d"
Non conforme alle specifiche →
Sostituire.
Utilizzare il comparatore e uno sp-
essimetro.
Separatore per il carter:
YU-1135-A/90890-
01135
Comparatore e cavallet-
to:
YU-3097/90890-01252

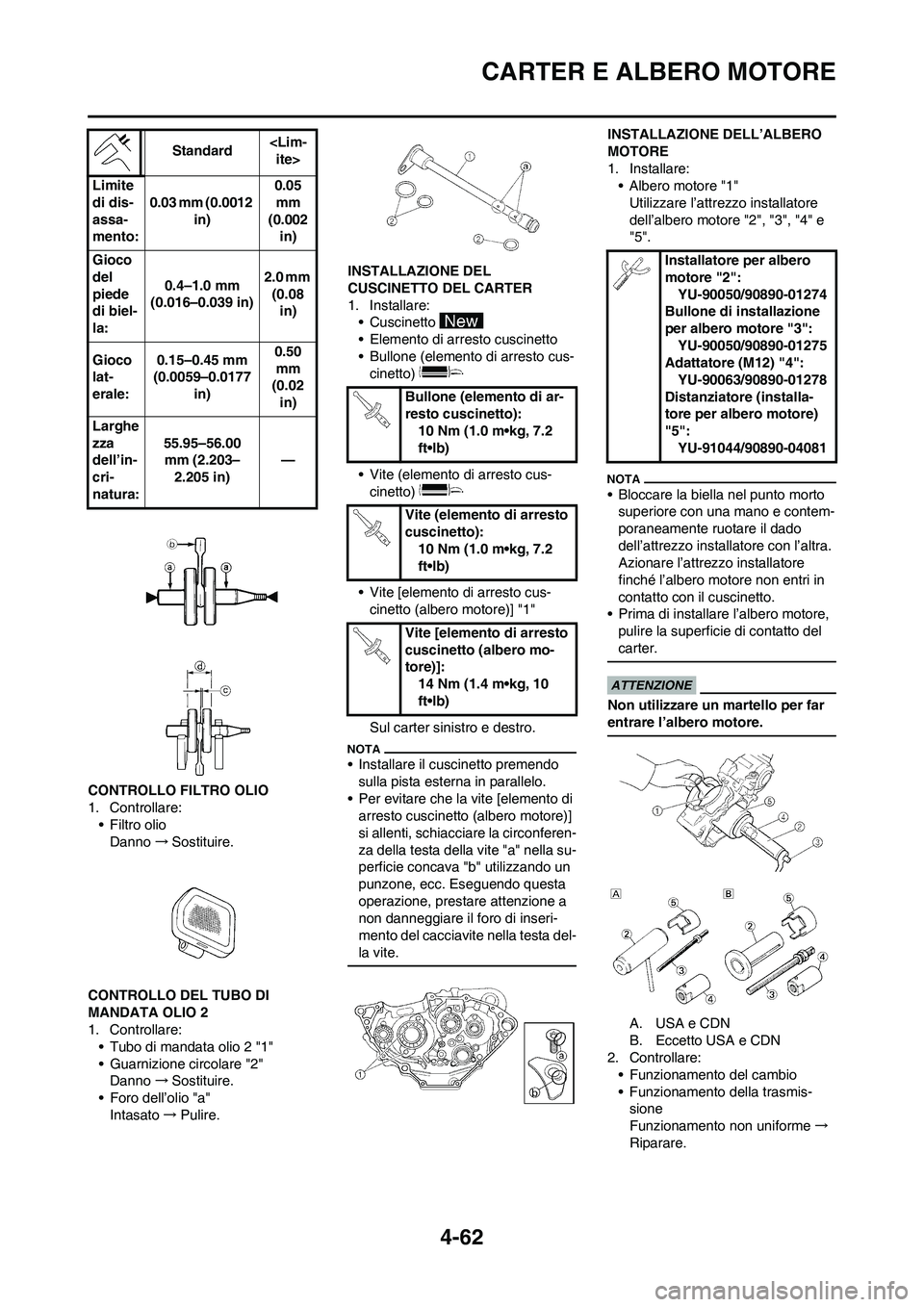

4-62
CARTER E ALBERO MOTORE
CONTROLLO FILTRO OLIO
1. Controllare:
•Filtro olio
Danno→Sostituire.
CONTROLLO DEL TUBO DI
MANDATA OLIO 2
1. Controllare:
• Tubo di mandata olio 2 "1"
• Guarnizione circolare "2"
Danno→Sostituire.
• Foro dell’olio "a"
Intasato→Pulire.INSTALLAZIONE DEL
CUSCINETTO DEL CARTER
1. Installare:
• Cuscinetto
• Elemento di arresto cuscinetto
• Bullone (elemento di arresto cus-
cinetto)
• Vite (elemento di arresto cus-
cinetto)
• Vite [elemento di arresto cus-
cinetto (albero motore)] "1"
Sul carter sinistro e destro.
• Installare il cuscinetto premendo
sulla pista esterna in parallelo.
• Per evitare che la vite [elemento di
arresto cuscinetto (albero motore)]
si allenti, schiacciare la circonferen-
za della testa della vite "a" nella su-
perficie concava "b" utilizzando un
punzone, ecc. Eseguendo questa
operazione, prestare attenzione a
non danneggiare il foro di inseri-
mento del cacciavite nella testa del-
la vite.
INSTALLAZIONE DELL’ALBERO
MOTORE
1. Installare:
• Albero motore "1"
Utilizzare l’attrezzo installatore
dell’albero motore "2", "3", "4" e
"5".
• Bloccare la biella nel punto morto
superiore con una mano e contem-
poraneamente ruotare il dado
dell’attrezzo installatore con l’altra.
Azionare l’attrezzo installatore
finché l’albero motore non entri in
contatto con il cuscinetto.
• Prima di installare l’albero motore,
pulire la superficie di contatto del
carter.
Non utilizzare un martello per far
entrare l’albero motore.
A. USA e CDN
B. Eccetto USA e CDN
2. Controllare:
• Funzionamento del cambio
• Funzionamento della trasmis-
sione
Funzionamento non uniforme→
Riparare. Standard ite>
Limite
di dis-
assa-
mento:0.03 mm (0.0012
in)0.05
mm
(0.002
in)
Gioco
del
piede
di biel-
la:0.4–1.0 mm
(0.016–0.039 in)2.0 mm
(0.08
in)
Gioco
lat-
erale:0.15–0.45 mm
(0.0059–0.0177
in)0.50
mm
(0.02
in)
Larghe
zza
dell’in-
cri-
natura:55.95–56.00
mm (2.203–
2.205 in)—
Bullone (elemento di ar-
resto cuscinetto):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Vite (elemento di arresto
cuscinetto):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Vite [elemento di arresto
cuscinetto (albero mo-
tore)]:
14 Nm (1.4 m•kg, 10
ft•lb)
Installatore per albero
motore "2":
YU-90050/90890-01274
Bullone di installazione
per albero motore "3":
YU-90050/90890-01275
Adattatore (M12) "4":
YU-90063/90890-01278
Distanziatore (installa-
tore per albero motore)
"5":
YU-91044/90890-04081

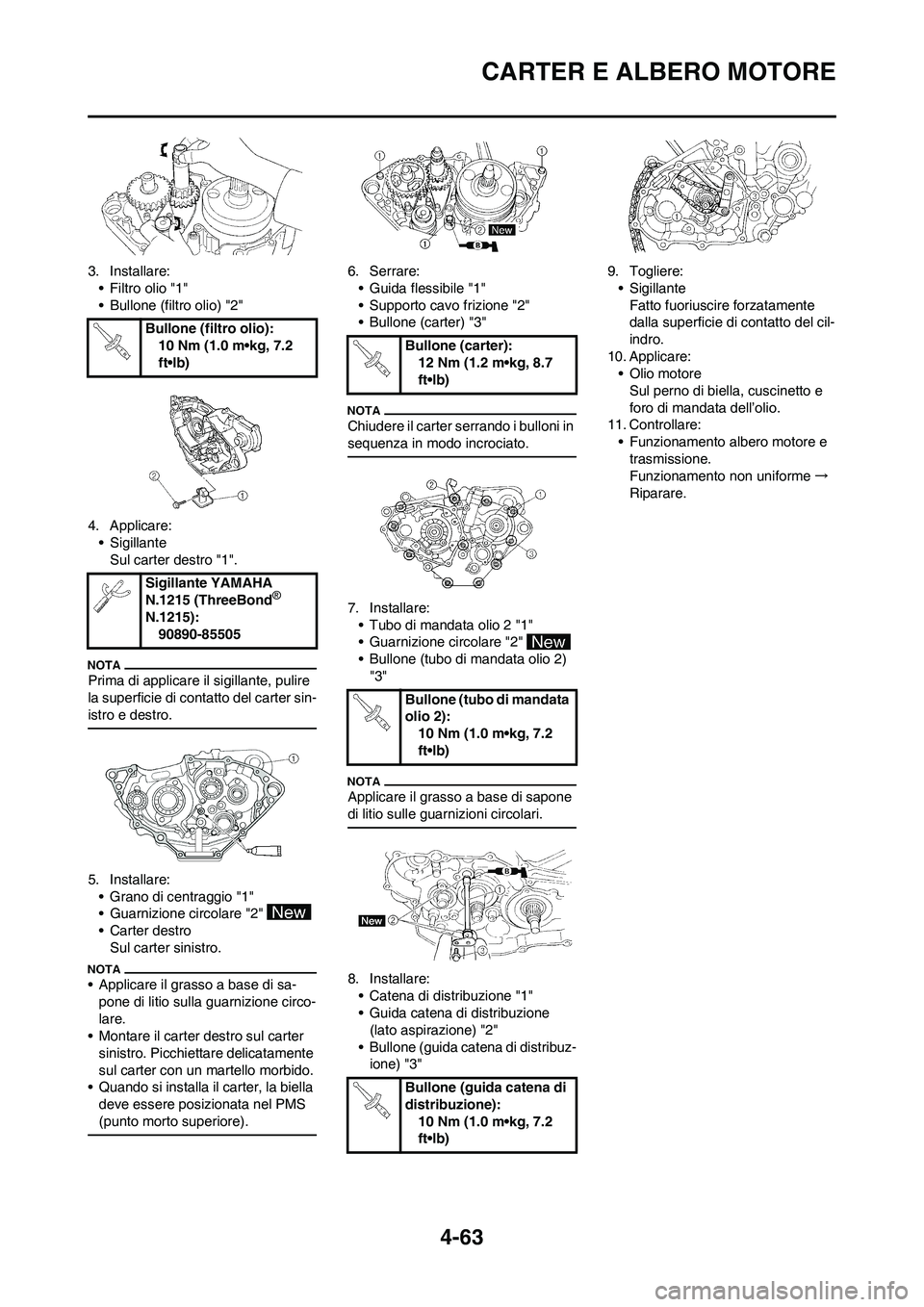

4-63
CARTER E ALBERO MOTORE
3. Installare:
• Filtro olio "1"
• Bullone (filtro olio) "2"
4. Applicare:
• Sigillante
Sul carter destro "1".
Prima di applicare il sigillante, pulire
la superficie di contatto del carter sin-
istro e destro.
5. Installare:
• Grano di centraggio "1"
• Guarnizione circolare "2"
• Carter destro
Sul carter sinistro.
• Applicare il grasso a base di sa-
pone di litio sulla guarnizione circo-
lare.
• Montare il carter destro sul carter
sinistro. Picchiettare delicatamente
sul carter con un martello morbido.
• Quando si installa il carter, la biella
deve essere posizionata nel PMS
(punto morto superiore).
6. Serrare:
• Guida flessibile "1"
• Supporto cavo frizione "2"
• Bullone (carter) "3"
Chiudere il carter serrando i bulloni in
sequenza in modo incrociato.
7. Installare:
• Tubo di mandata olio 2 "1"
• Guarnizione circolare "2"
• Bullone (tubo di mandata olio 2)
"3"
Applicare il grasso a base di sapone
di litio sulle guarnizioni circolari.
8. Installare:
• Catena di distribuzione "1"
• Guida catena di distribuzione
(lato aspirazione) "2"
• Bullone (guida catena di distribuz-
ione) "3"9. Togliere:
• Sigillante
Fatto fuoriuscire forzatamente
dalla superficie di contatto del cil-
indro.
10. Applicare:
•Olio motore
Sul perno di biella, cuscinetto e
foro di mandata dell’olio.
11. Controllare:
• Funzionamento albero motore e
trasmissione.
Funzionamento non uniforme→
Riparare. Bullone (filtro olio):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Sigillante YAMAHA
N.1215 (ThreeBond
®
N.1215):
90890-85505
Bullone (carter):
12 Nm (1.2 m•kg, 8.7
ft•lb)
Bullone (tubo di mandata
olio 2):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Bullone (guida catena di
distribuzione):
10 Nm (1.0 m•kg, 7.2
ft•lb)

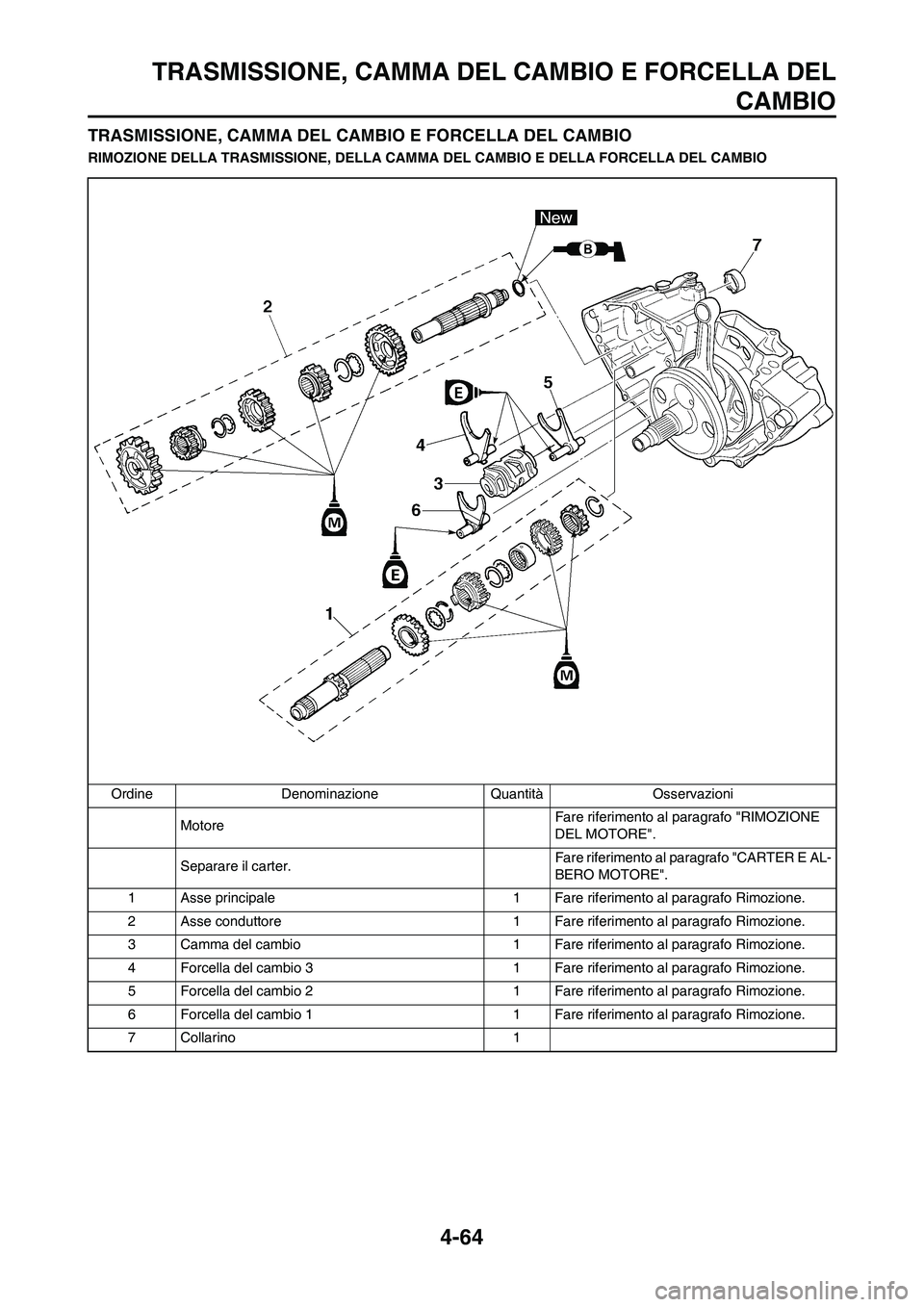

4-64
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL
CAMBIO
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO
RIMOZIONE DELLA TRASMISSIONE, DELLA CAMMA DEL CAMBIO E DELLA FORCELLA DEL CAMBIO
Ordine Denominazione Quantità Osservazioni
Motore Fare riferimento al paragrafo "RIMOZIONE
DEL MOTORE".
Separare il carter.Fare riferimento al paragrafo "CARTER E AL-
BERO MOTORE".
1 Asse principale 1 Fare riferimento al paragrafo Rimozione.
2 Asse conduttore 1 Fare riferimento al paragrafo Rimozione.
3 Camma del cambio 1 Fare riferimento al paragrafo Rimozione.
4 Forcella del cambio 3 1 Fare riferimento al paragrafo Rimozione.
5 Forcella del cambio 2 1 Fare riferimento al paragrafo Rimozione.
6 Forcella del cambio 1 1 Fare riferimento al paragrafo Rimozione.
7Collarino 1

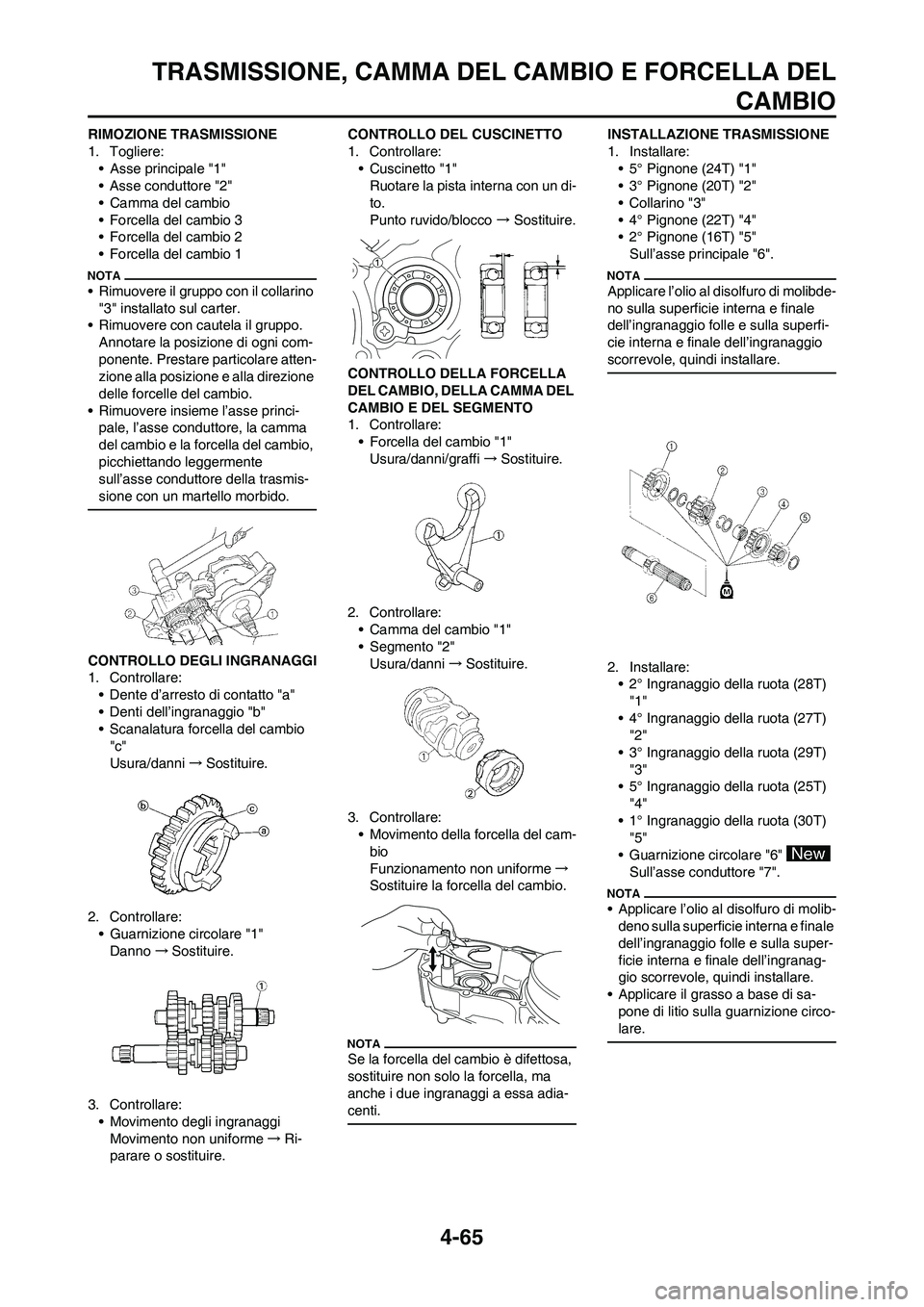

4-65
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL
CAMBIO
RIMOZIONE TRASMISSIONE
1. Togliere:
• Asse principale "1"
• Asse conduttore "2"
• Camma del cambio
• Forcella del cambio 3
• Forcella del cambio 2
• Forcella del cambio 1
• Rimuovere il gruppo con il collarino
"3" installato sul carter.
• Rimuovere con cautela il gruppo.
Annotare la posizione di ogni com-
ponente. Prestare particolare atten-
zione alla posizione e alla direzione
delle forcelle del cambio.
• Rimuovere insieme l’asse princi-
pale, l’asse conduttore, la camma
del cambio e la forcella del cambio,
picchiettando leggermente
sull’asse conduttore della trasmis-
sione con un martello morbido.
CONTROLLO DEGLI INGRANAGGI
1. Controllare:
• Dente d’arresto di contatto "a"
• Denti dell’ingranaggio "b"
• Scanalatura forcella del cambio
"c"
Usura/danni→Sostituire.
2. Controllare:
• Guarnizione circolare "1"
Danno→Sostituire.
3. Controllare:
• Movimento degli ingranaggi
Movimento non uniforme→Ri-
parare o sostituire.CONTROLLO DEL CUSCINETTO
1. Controllare:
• Cuscinetto "1"
Ruotare la pista interna con un di-
to.
Punto ruvido/blocco → Sostituire.
CONTROLLO DELLA FORCELLA
DEL CAMBIO, DELLA CAMMA DEL
CAMBIO E DEL SEGMENTO
1. Controllare:
• Forcella del cambio "1"
Usura/danni/graffi→Sostituire.
2. Controllare:
• Camma del cambio "1"
• Segmento "2"
Usura/danni→Sostituire.
3. Controllare:
• Movimento della forcella del cam-
bio
Funzionamento non uniforme→
Sostituire la forcella del cambio.
Se la forcella del cambio è difettosa,
sostituire non solo la forcella, ma
anche i due ingranaggi a essa adia-
centi.
INSTALLAZIONE TRASMISSIONE
1. Installare:
• 5° Pignone (24T) "1"
• 3° Pignone (20T) "2"
• Collarino "3"
• 4° Pignone (22T) "4"
• 2° Pignone (16T) "5"
Sull’asse principale "6".
Applicare l’olio al disolfuro di molibde-
no sulla superficie interna e finale
dell’ingranaggio folle e sulla superfi-
cie interna e finale dell’ingranaggio
scorrevole, quindi installare.
2. Installare:
• 2° Ingranaggio della ruota (28T)
"1"
• 4° Ingranaggio della ruota (27T)
"2"
• 3° Ingranaggio della ruota (29T)
"3"
• 5° Ingranaggio della ruota (25T)
"4"
• 1° Ingranaggio della ruota (30T)
"5"
• Guarnizione circolare "6"
Sull’asse conduttore "7".
• Applicare l’olio al disolfuro di molib-
deno sulla superficie interna e finale
dell’ingranaggio folle e sulla super-
ficie interna e finale dell’ingranag-
gio scorrevole, quindi installare.
• Applicare il grasso a base di sa-
pone di litio sulla guarnizione circo-
lare.

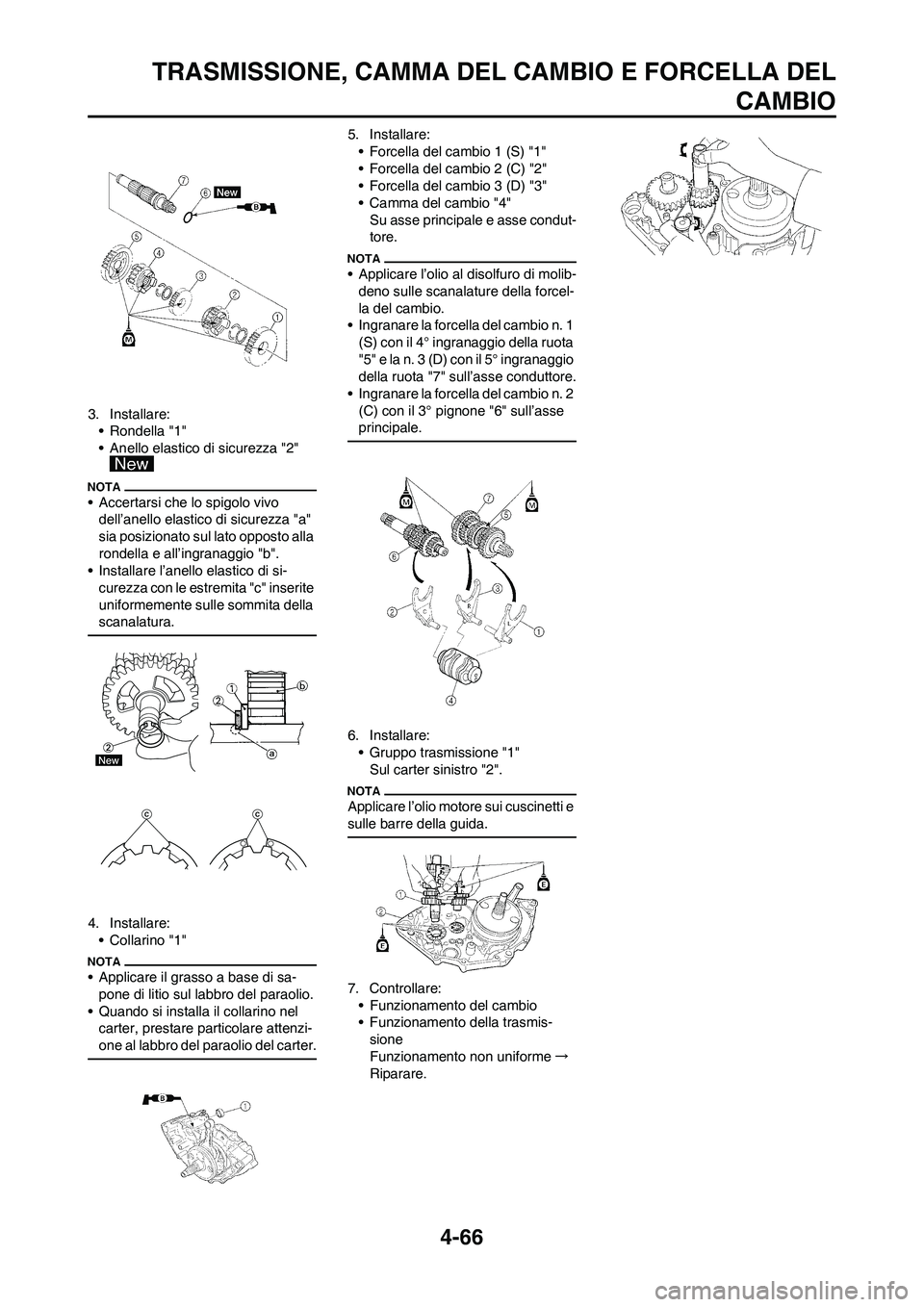

4-66
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL
CAMBIO
3. Installare:
• Rondella "1"
• Anello elastico di sicurezza "2"
• Accertarsi che lo spigolo vivo
dell’anello elastico di sicurezza "a"
sia posizionato sul lato opposto alla
rondella e all’ingranaggio "b".
• Installare l’anello elastico di si-
curezza con le estremita "c" inserite
uniformemente sulle sommita della
scanalatura.
4. Installare:
•Collarino "1"
• Applicare il grasso a base di sa-
pone di litio sul labbro del paraolio.
• Quando si installa il collarino nel
carter, prestare particolare attenzi-
one al labbro del paraolio del carter.
5. Installare:
• Forcella del cambio 1 (S) "1"
• Forcella del cambio 2 (C) "2"
• Forcella del cambio 3 (D) "3"
• Camma del cambio "4"
Su asse principale e asse condut-
tore.
• Applicare l’olio al disolfuro di molib-
deno sulle scanalature della forcel-
la del cambio.
• Ingranare la forcella del cambio n. 1
(S) con il 4° ingranaggio della ruota
"5" e la n. 3 (D) con il 5° ingranaggio
della ruota "7" sull’asse conduttore.
• Ingranare la forcella del cambio n. 2
(C) con il 3° pignone "6" sull’asse
principale.
6. Installare:
• Gruppo trasmissione "1"
Sul carter sinistro "2".
Applicare l’olio motore sui cuscinetti e
sulle barre della guida.
7. Controllare:
• Funzionamento del cambio
• Funzionamento della trasmis-
sione
Funzionamento non uniforme→
Riparare.

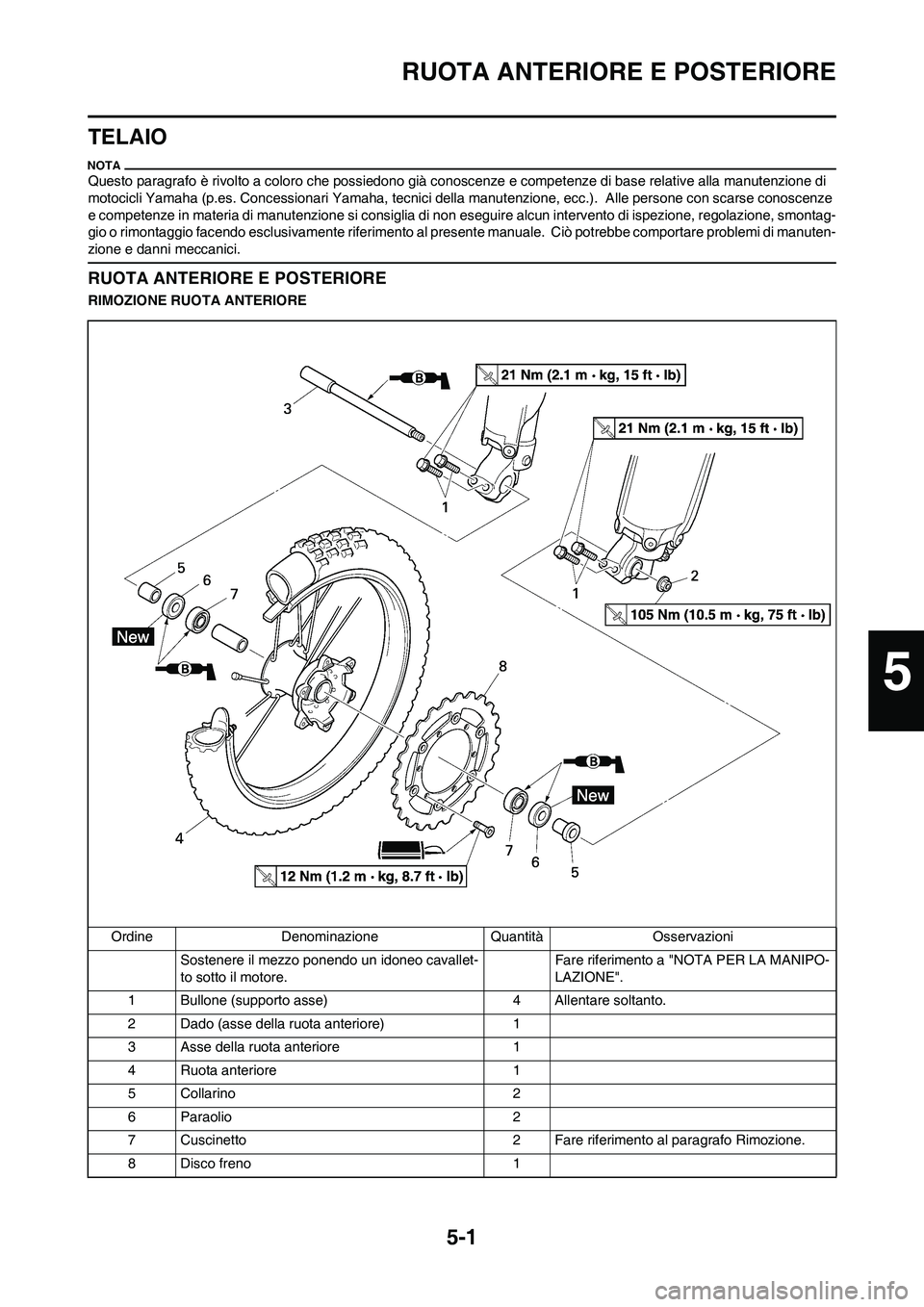

5-1
RUOTA ANTERIORE E POSTERIORE
TELAIO
Questo paragrafo è rivolto a coloro che possiedono già conoscenze e competenze di base relative alla manutenzione di
motocicli Yamaha (p.es. Concessionari Yamaha, tecnici della manutenzione, ecc.). Alle persone con scarse conoscenze
e competenze in materia di manutenzione si consiglia di non eseguire alcun intervento di ispezione, regolazione, smontag-
gio o rimontaggio facendo esclusivamente riferimento al presente manuale. Ciò potrebbe comportare problemi di manuten-
zione e danni meccanici.
RUOTA ANTERIORE E POSTERIORE
RIMOZIONE RUOTA ANTERIORE
Ordine Denominazione Quantità Osservazioni
Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il motore.Fare riferimento a "NOTA PER LA MANIPO-
LAZIONE".
1 Bullone (supporto asse) 4 Allentare soltanto.
2 Dado (asse della ruota anteriore) 1
3 Asse della ruota anteriore 1
4 Ruota anteriore 1
5Collarino 2
6 Paraolio 2
7 Cuscinetto 2 Fare riferimento al paragrafo Rimozione.
8 Disco freno 1
5

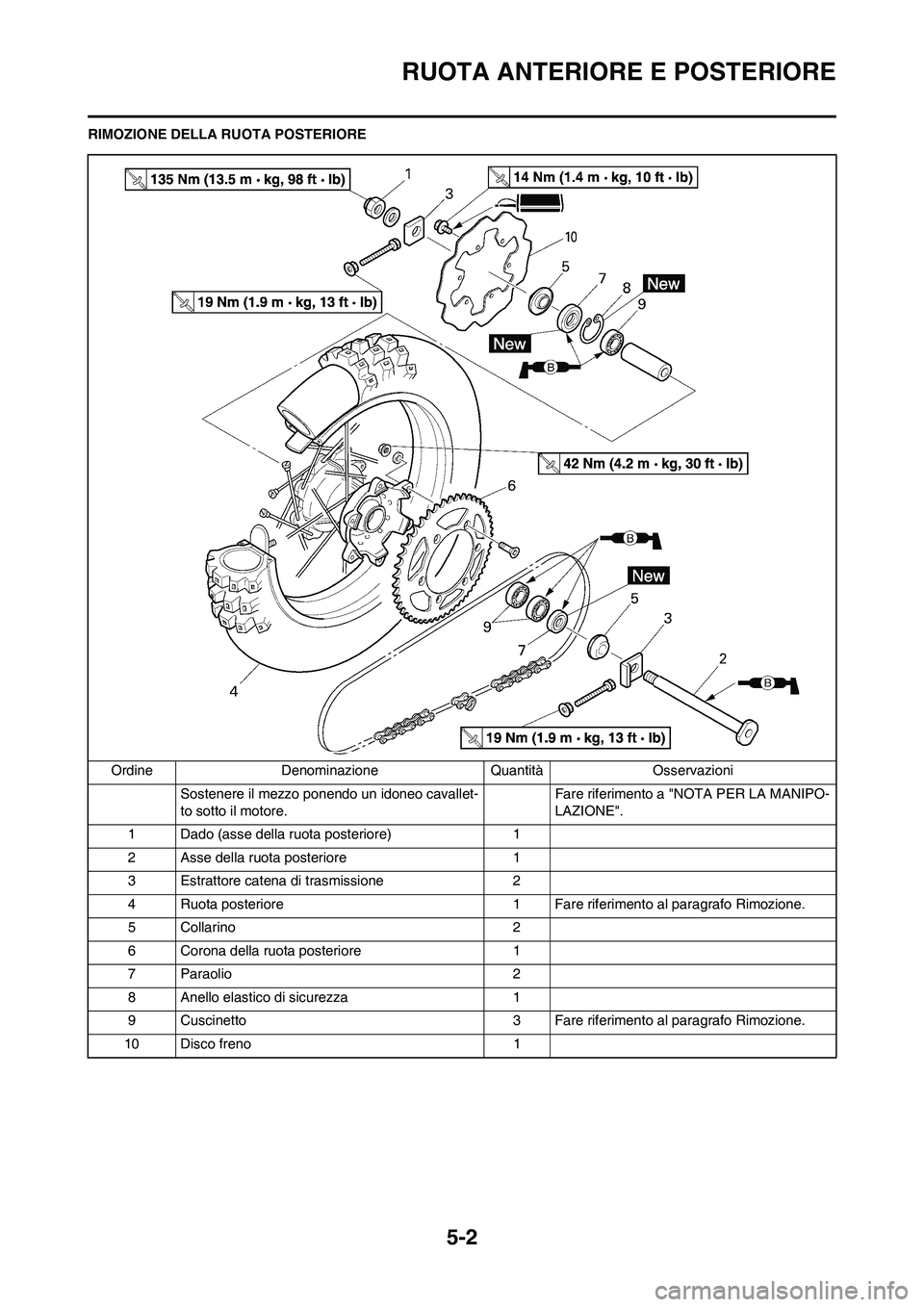

5-2
RUOTA ANTERIORE E POSTERIORE
RIMOZIONE DELLA RUOTA POSTERIORE
Ordine Denominazione Quantità Osservazioni
Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il motore.Fare riferimento a "NOTA PER LA MANIPO-
LAZIONE".
1 Dado (asse della ruota posteriore) 1
2 Asse della ruota posteriore 1
3 Estrattore catena di trasmissione 2
4 Ruota posteriore 1 Fare riferimento al paragrafo Rimozione.
5Collarino 2
6 Corona della ruota posteriore 1
7 Paraolio 2
8 Anello elastico di sicurezza 1
9 Cuscinetto 3 Fare riferimento al paragrafo Rimozione.
10 Disco freno 1
