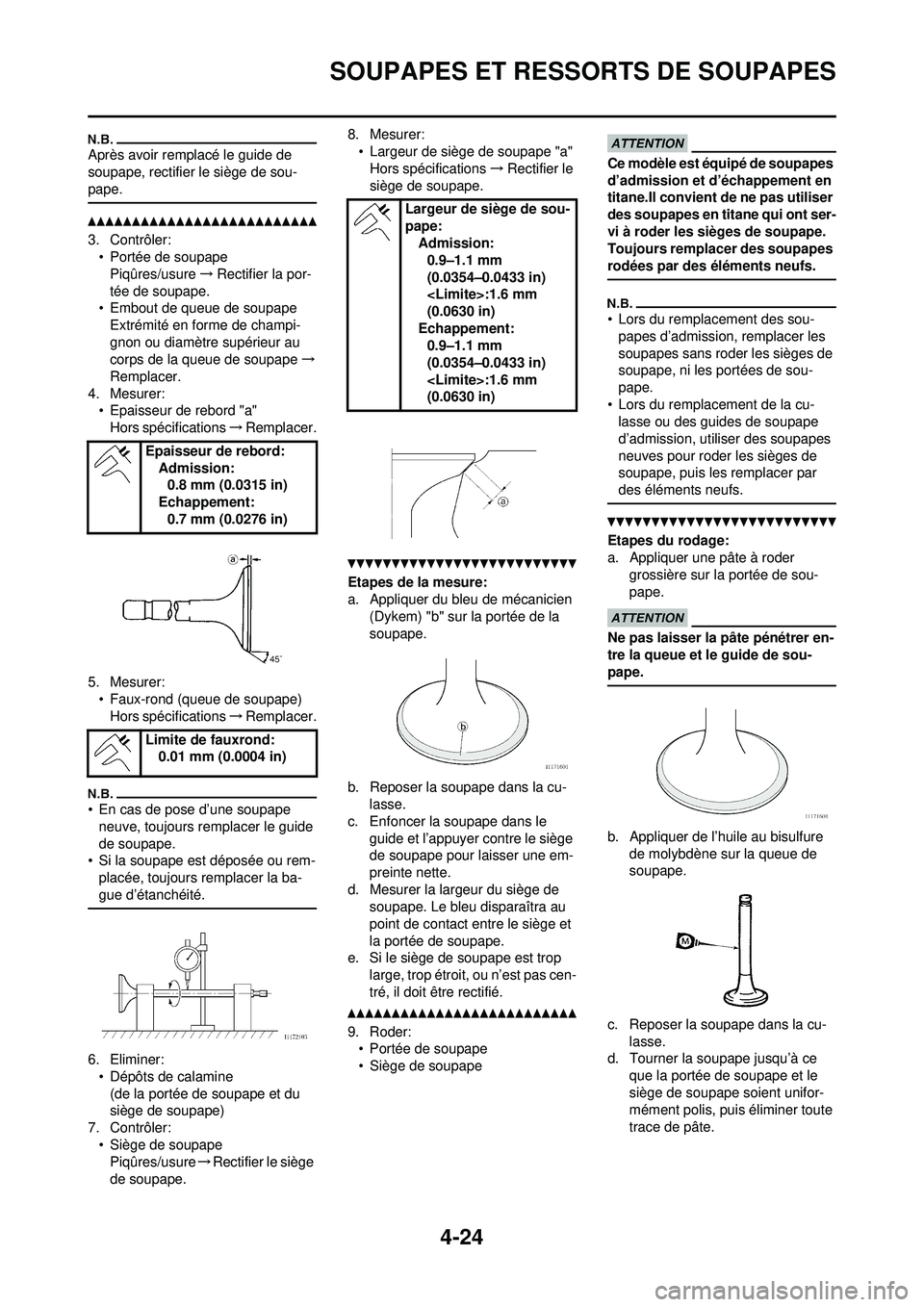

4-24
SOUPAPES ET RESSORTS DE SOUPAPES
Après avoir remplacé le guide de
soupape, rectifier le siège de sou-
pape.
3. Contrôler:• Portée de soupapePiqûres/usure →Rectifier la por-
tée de soupape.
• Embout de queue de soupape Extrémité en forme de champi-
gnon ou diamètre supérieur au
corps de la queue de soupape →
Remplacer.
4. Mesurer: • Epaisseur de rebord "a"Hors spécifications →Remplacer.
5. Mesurer: • Faux-rond (queue de soupape)Hors spécifications →Remplacer.
• En cas de pose d’une soupape
neuve, toujours remplacer le guide
de soupape.
• Si la soupape est déposée ou rem- placée, toujours remplacer la ba-
gue d’étanchéité.
6. Eliminer:
• Dépôts de calamine(de la portée de soupape et du
siège de soupape)
7. Contrôler: • Siège de soupapePiqûres/usure →Rectifier le siège
de soupape. 8. Mesurer:
• Largeur de siège de soupape "a"Hors spécifications →Rectifier le
siège de soupape.
Etapes de la mesure:
a. Appliquer du bleu de mécanicien (Dykem) "b" sur la portée de la
soupape.
b. Reposer la soupape dans la cu- lasse.
c. Enfoncer la soupape dans le
guide et l’appuyer contre le siège
de soupape pour laisser une em-
preinte nette.
d. Mesurer la largeur du siège de soupape. Le bleu disparaîtra au
point de contact entre le siège et
la portée de soupape.
e. Si le siège de soupape est trop large, trop étroit, ou n’est pas cen-
tré, il doit être rectifié.
9. Roder:• Portée de soupape
• Siège de soupape
Ce modèle est équipé de soupapes
d’admission et d’échappement en
titane.Il convient de ne pas utiliser
des soupapes en titane qui ont ser-
vi à roder les sièges de soupape.
Toujours remplacer des soupapes
rodées par des éléments neufs.
• Lors du remplacement des sou-papes d’admission, remplacer les
soupapes sans roder les sièges de
soupape, ni les portées de sou-
pape.
• Lors du remplacement de la cu- lasse ou des guides de soupape
d’admission, utiliser des soupapes
neuves pour roder les sièges de
soupape, puis les remplacer par
des éléments neufs.
Etapes du rodage:
a. Appliquer une pâte à roder grossière sur la portée de sou-
pape.
Ne pas laisser la pâte pénétrer en-
tre la queue et le guide de sou-
pape.
b. Appliquer de l’huile au bisulfure de molybdène sur la queue de
soupape.
c. Reposer la soupape dans la cu- lasse.
d. Tourner la soupape jusqu’à ce que la portée de soupape et le
siège de soupape soient unifor-
mément polis, puis éliminer toute
trace de pâte.
Epaisseur de rebord:
Admission:0.8 mm (0.0315 in)
Echappement:
0.7 mm (0.0276 in)
Limite de fauxrond: 0.01 mm (0.0004 in)
Largeur de siège de sou-
pape:Admission:0.9–1.1 mm
(0.0354–0.0433 in)
:1.6 mm
(0.0630 in)
Echappement: 0.9–1.1 mm
(0.0354–0.0433 in)
:1.6 mm
(0.0630 in)

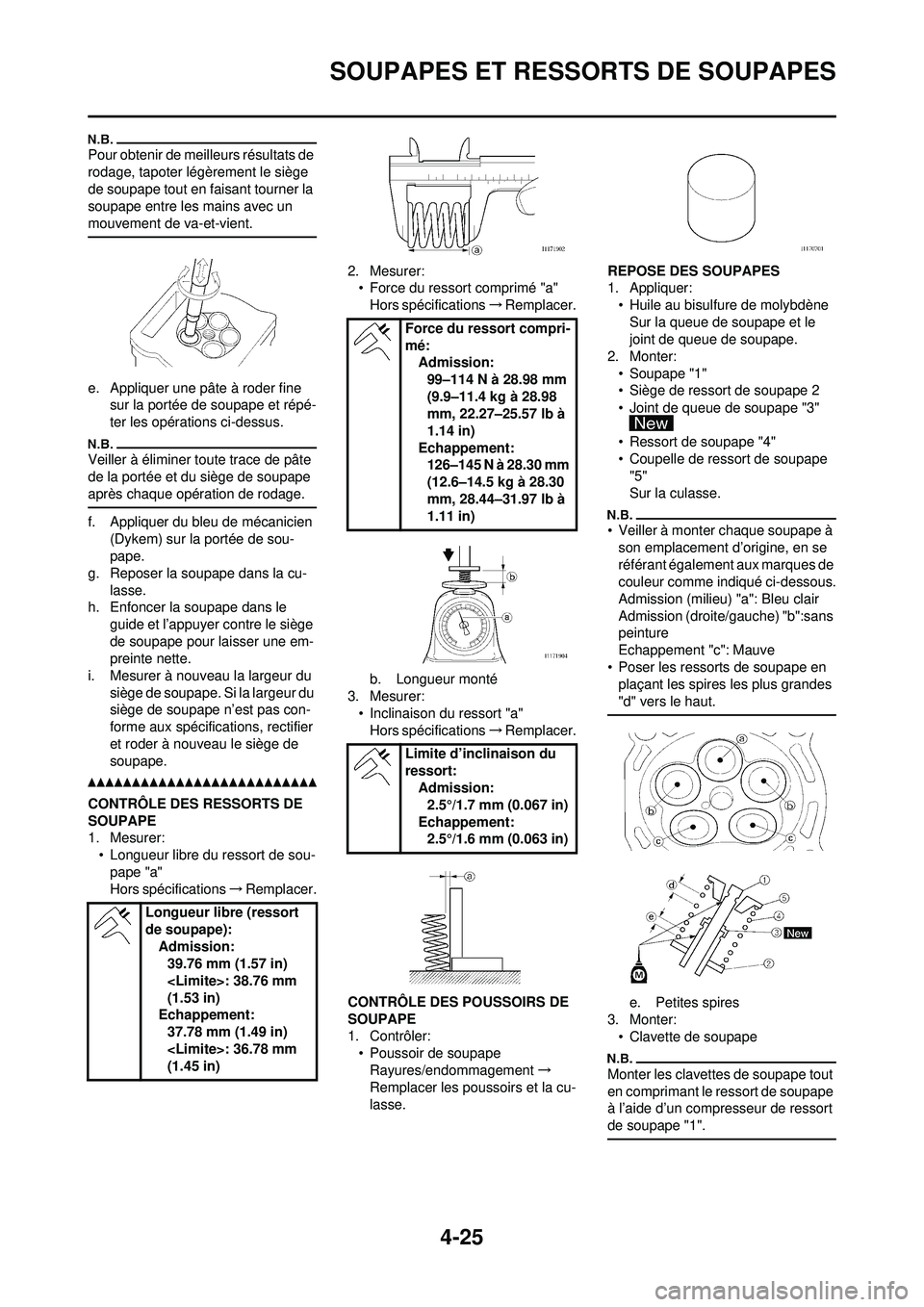

4-25
SOUPAPES ET RESSORTS DE SOUPAPES
Pour obtenir de meilleurs résultats de
rodage, tapoter légèrement le siège
de soupape tout en faisant tourner la
soupape entre les mains avec un
mouvement de va-et-vient.
e. Appliquer une pâte à roder fine sur la portée de soupape et répé-
ter les opérations ci-dessus.
Veiller à éliminer toute trace de pâte
de la portée et du siège de soupape
après chaque opération de rodage.
f. Appliquer du bleu de mécanicien (Dykem) sur la portée de sou-
pape.
g. Reposer la soupape dans la cu- lasse.
h. Enfoncer la soupape dans le
guide et l’appuyer contre le siège
de soupape pour laisser une em-
preinte nette.
i. Mesurer à nouveau la largeur du siège de soupape. Si la largeur du
siège de soupape n’est pas con-
forme aux spécific ations, rectifier
et roder à nouveau le siège de
soupape.
CONTRÔLE DES RESSORTS DE
SOUPAPE
1. Mesurer: • Longueur libre du ressort de sou-
pape "a"
Hors spécifications →Remplacer. 2. Mesurer:
• Force du ressort comprimé "a"
Hors spécifications →Remplacer.
b. Longueur monté
3. Mesurer: • Inclinaison du ressort "a"
Hors spécifications →Remplacer.
CONTRÔLE DES POUSSOIRS DE
SOUPAPE
1. Contrôler: • Poussoir de soupape
Rayures/endommagement →
Remplacer les poussoirs et la cu-
lasse. REPOSE DES SOUPAPES
1. Appliquer:
• Huile au bisulfure de molybdèneSur la queue de soupape et le
joint de queue de soupape.
2. Monter: • Soupape "1"
• Siège de ressort de soupape 2
• Joint de queue de soupape "3"
• Ressort de soupape "4"
• Coupelle de ressort de soupape "5"
Sur la culasse.
• Veiller à monter chaque soupape à
son emplacement d’origine, en se
référant également aux marques de
couleur comme indiqué ci-dessous.
Admission (milieu) "a": Bleu clair
Admission (droite/gauche) "b":sans
peinture
Echappement "c": Mauve
• Poser les ressorts de soupape en plaçant les spires les plus grandes
"d" vers le haut.
e. Petites spires
3. Monter:
• Clavette de soupape
Monter les clavettes de soupape tout
en comprimant le ressort de soupape
à l’aide d’un compresseur de ressort
de soupape "1".
Longueur libre (ressort
de soupape): Admission:39.76 mm (1.57 in)
: 38.76 mm
(1.53 in)
Echappement:
37.78 mm (1.49 in)
: 36.78 mm
(1.45 in)
Force du ressort compri-
mé: Admission:
99–114 N à 28.98 mm
(9.9–11.4 kg à 28.98
mm, 22.27–25.57 lb à
1.14 in)
Echappement: 126–145 N à 28.30 mm
(12.6–14.5 kg à 28.30
mm, 28.44–31.97 lb à
1.11 in)
Limite d’incl inaison du
ressort: Admission:
2.5°/1.7 mm (0.067 in)
Echappement: 2.5°/1.6 mm (0.063 in)

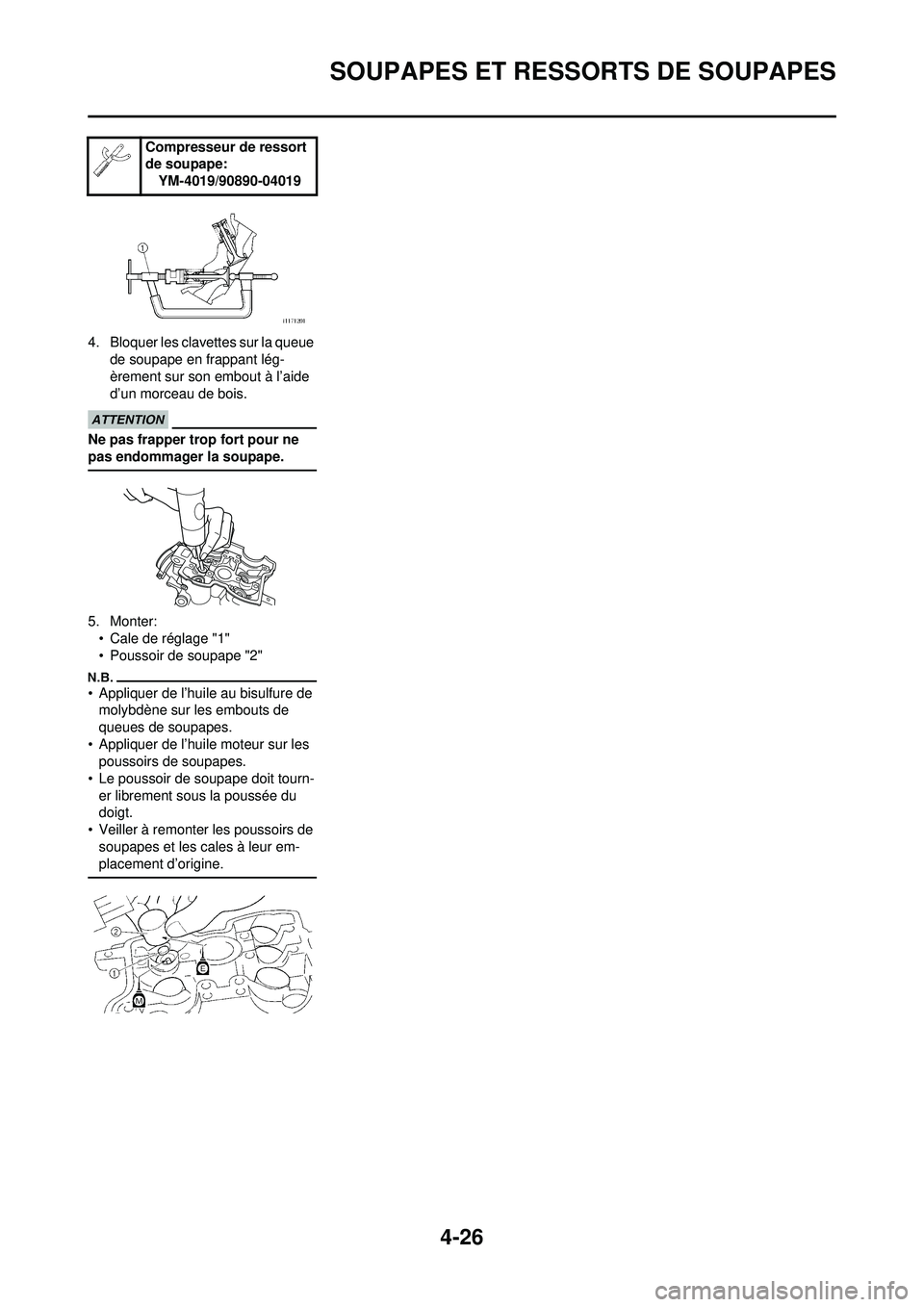

4-26
SOUPAPES ET RESSORTS DE SOUPAPES
4. Bloquer les clavettes sur la queue de soupape en frappant lég-
èrement sur son embout à l’aide
d’un morceau de bois.
Ne pas frapper trop fort pour ne
pas endommager la soupape.
5. Monter:
• Cale de réglage "1"
• Poussoir de soupape "2"
• Appliquer de l’huile au bisulfure de molybdène sur les embouts de
queues de soupapes.
• Appliquer de l’huile moteur sur les poussoirs de soupapes.
• Le poussoir de soupape doit tourn- er librement sous la poussée du
doigt.
• Veiller à remonter les poussoirs de soupapes et les cales à leur em-
placement d’origine.
Compresseur de ressort
de soupape: YM-4019/90890-04019

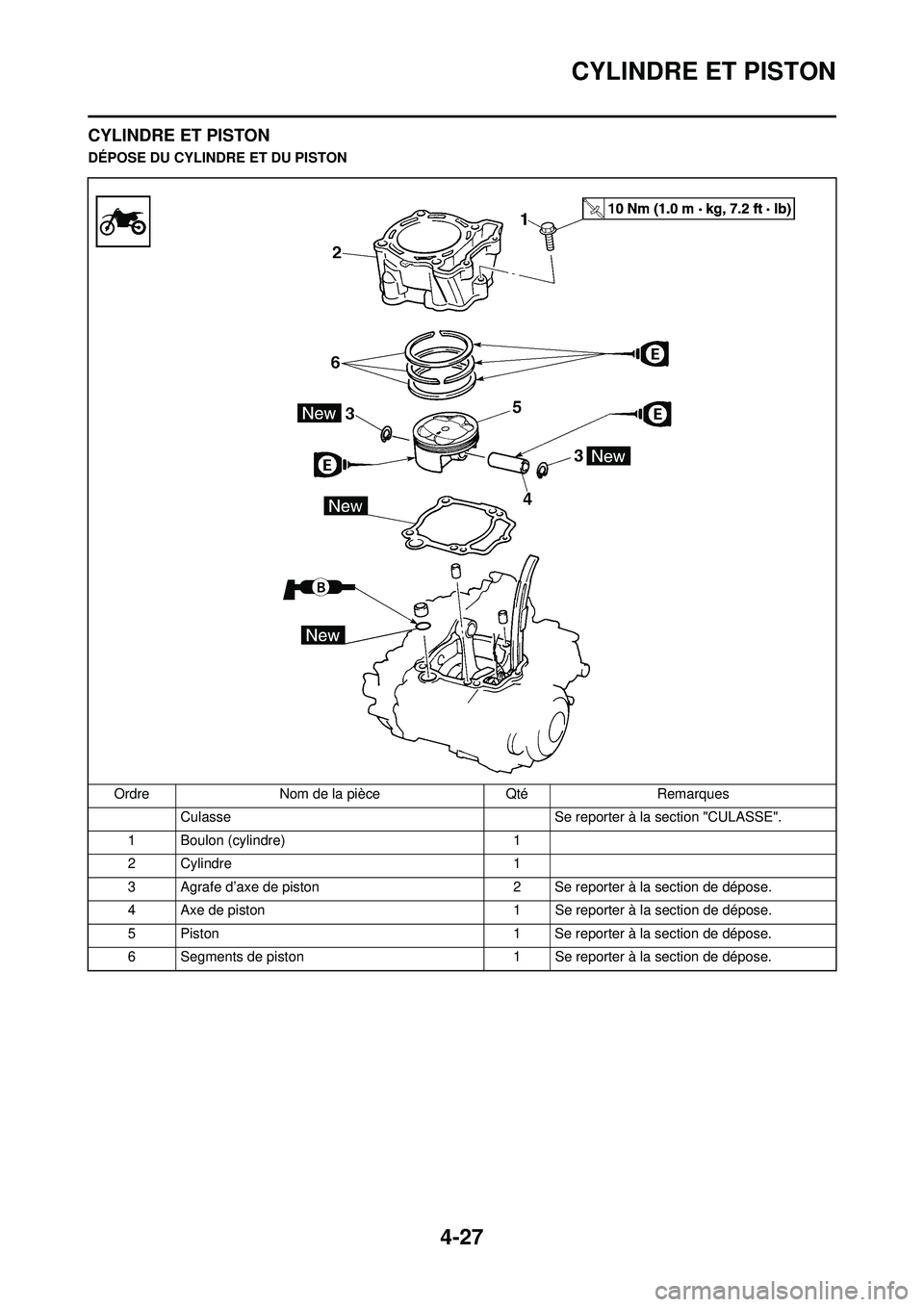

4-27
CYLINDRE ET PISTON
CYLINDRE ET PISTON
DÉPOSE DU CYLINDRE ET DU PISTONOrdre Nom de la pièce Qté Remarques Culasse Se reporter à la section "CULASSE".
1 Boulon (cylindre) 1
2 Cylindre 1
3 Agrafe d’axe de piston 2 Se reporter à la section de dépose.
4 Axe de piston 1 Se reporter à la section de dépose.
5 Piston 1 Se reporter à la section de dépose.
6 Segments de piston 1 Se reporter à la section de dépose.

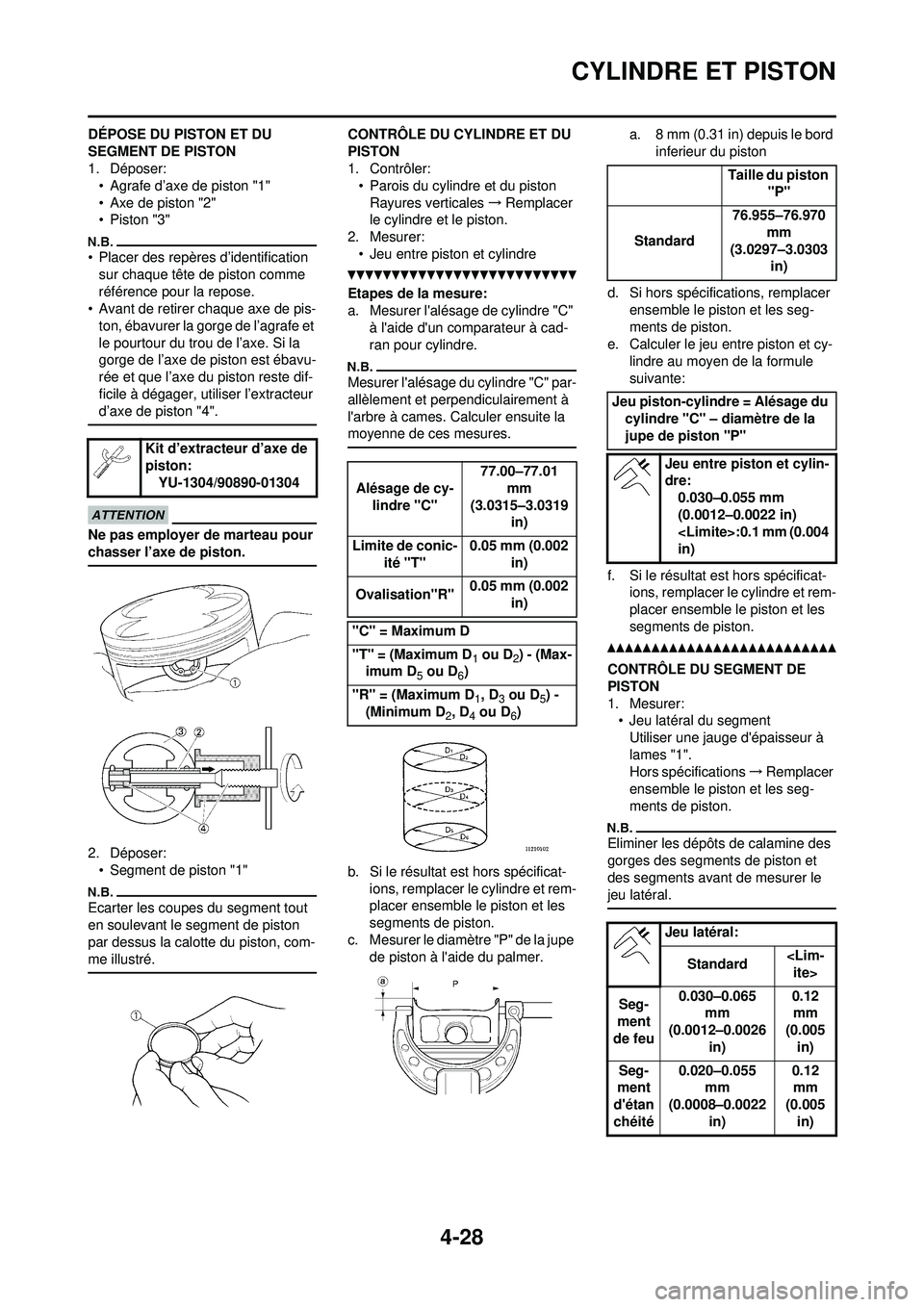

4-28
CYLINDRE ET PISTON
DÉPOSE DU PISTON ET DU
SEGMENT DE PISTON
1. Déposer:• Agrafe d’axe de piston "1"
• Axe de piston "2"
• Piston "3"
• Placer des repères d’identification sur chaque tête de piston comme
référence pour la repose.
• Avant de retirer chaque axe de pis- ton, ébavurer la gorge de l’agrafe et
le pourtour du trou de l’axe. Si la
gorge de l’axe de piston est ébavu-
rée et que l’axe du piston reste dif-
ficile à dégager, utiliser l’extracteur
d’axe de piston "4".
Ne pas employer de marteau pour
chasser l’axe de piston.
2. Déposer:
• Segment de piston "1"
Ecarter les coupes du segment tout
en soulevant le segment de piston
par dessus la calott e du piston, com-
me illustré.
CONTRÔLE DU CYLINDRE ET DU
PISTON
1. Contrôler: • Parois du cylindre et du piston
Rayures verticales →Remplacer
le cylindre et le piston.
2. Mesurer:
• Jeu entre piston et cylindre
Etapes de la mesure:
a. Mesurer l'alésage de cylindre "C" à l'aide d'un comparateur à cad-
ran pour cylindre.
Mesurer l'alésage du cylindre "C" par-
allèlement et perpendiculairement à
l'arbre à cames. Calculer ensuite la
moyenne de ces mesures.
b. Si le résultat est hors spécificat-
ions, remplacer le cylindre et rem-
placer ensemble le piston et les
segments de piston.
c. Mesurer le diamètre "P" de la jupe de piston à l'aide du palmer. a. 8 mm (0.31 in) depuis le bord
inferieur du piston
d. Si hors spécifications, remplacer ensemble le piston et les seg-
ments de piston.
e. Calculer le jeu entre piston et cy-
lindre au moyen de la formule
suivante:
f. Si le résultat est hors spécificat- ions, remplacer le cylindre et rem-
placer ensemble le piston et les
segments de piston.
CONTRÔLE DU SEGMENT DE
PISTON
1. Mesurer:• Jeu latéral du segmentUtiliser une jauge d'épaisseur à
lames "1".
Hors spécifications →Remplacer
ensemble le piston et les seg-
ments de piston.
Eliminer les dépôts de calamine des
gorges des segments de piston et
des segments avant de mesurer le
jeu latéral.
Kit d’extracteur d’axe de
piston: YU-1304/90890-01304
Alésage de cy-
lindre "C" 77.00–77.01
mm
(3.0315–3.0319 in)
Limite de conic- ité "T" 0.05 mm (0.002
in)
Ovalisation"R" 0.05 mm (0.002
in)
"C" = Maximum D
"T" = (Maximum D
1 ou D2) - (Max-
imum D
5 ou D6)
"R" = (Maximum D
1, D3 ou D5) -
(Minimum D
2, D4 ou D6)
Taille du piston "P"
Standard 76.955–76.970
mm
(3.0297–3.0303 in)
Jeu piston-cylindre = Alésage du cylindre "C" – diamètre de la
jupe de piston "P"
Jeu entre piston et cylin-
dre:0.030–0.055 mm
(0.0012–0.0022 in)
:0.1 mm (0.004
in)
Jeu latéral: Standard ite>
Seg-
ment
de feu 0.030–0.065
mm
(0.0012–0.0026
in) 0.12
mm
(0.005
in)
Seg-
ment
d'étan
chéité 0.020–0.055
mm
(0.0008–0.0022
in) 0.12
mm
(0.005
in)

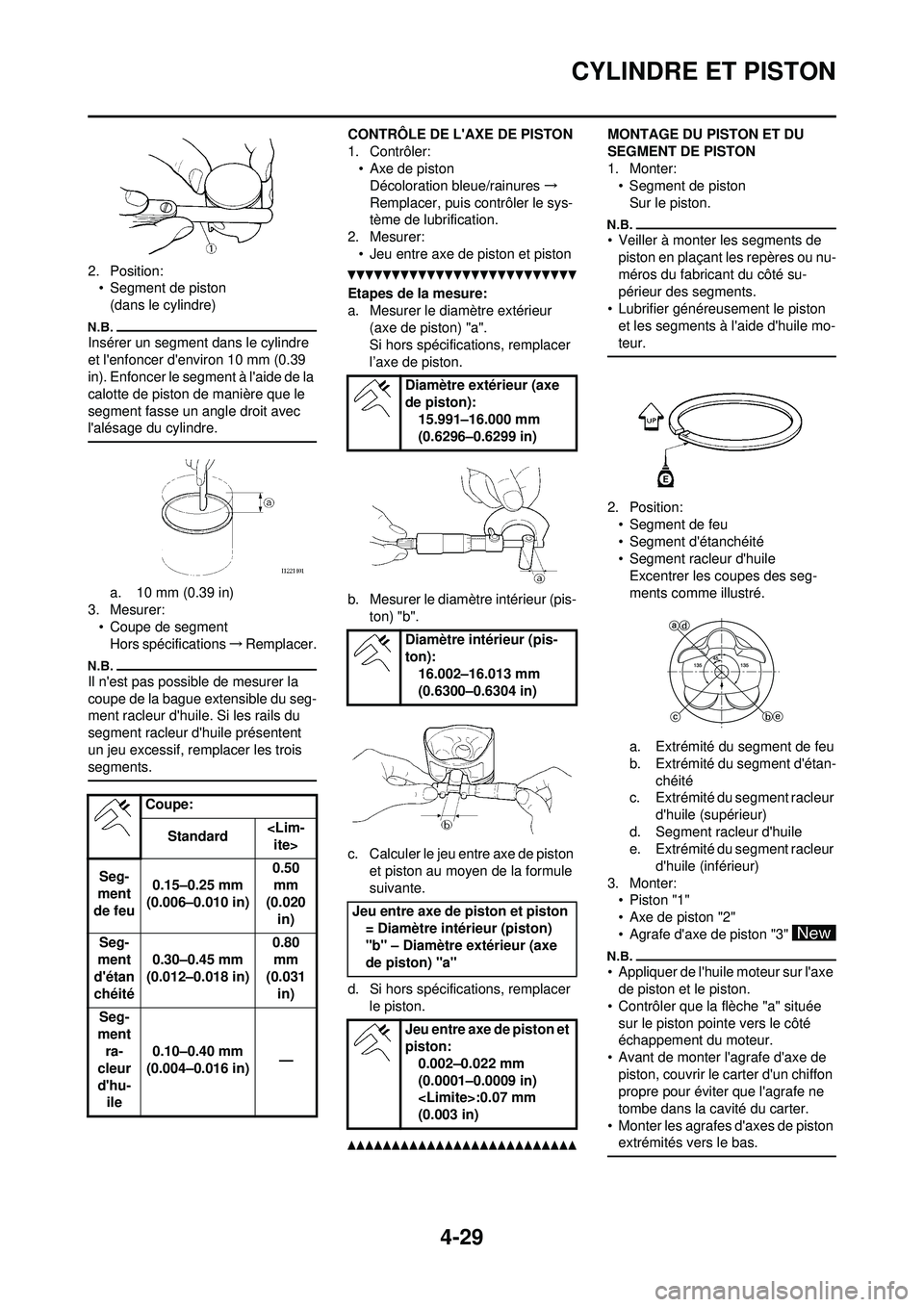

4-29
CYLINDRE ET PISTON
2. Position:• Segment de piston
(dans le cylindre)
Insérer un segment dans le cylindre
et l'enfoncer d'environ 10 mm (0.39
in). Enfoncer le segment à l'aide de la
calotte de piston de manière que le
segment fasse un angle droit avec
l'alésage du cylindre.
a. 10 mm (0.39 in)
3. Mesurer: • Coupe de segment
Hors spécifications →Remplacer.
Il n'est pas possible de mesurer la
coupe de la bague extensible du seg-
ment racleur d'huile. Si les rails du
segment racleur d'huile présentent
un jeu excessif, remplacer les trois
segments.
CONTRÔLE DE L'AXE DE PISTON
1. Contrôler:
• Axe de pistonDécoloration bleue/rainures →
Remplacer, puis contrôler le sys-
tème de lubrification.
2. Mesurer:
• Jeu entre axe de piston et piston
Etapes de la mesure:
a. Mesurer le diamètre extérieur (axe de piston) "a".
Si hors spécifications, remplacer
l’axe de piston.
b. Mesurer le diamètre intérieur (pis- ton) "b".
c. Calculer le jeu entre axe de piston et piston au moyen de la formule
suivante.
d. Si hors spécifications, remplacer le piston.
MONTAGE DU PISTON ET DU
SEGMENT DE PISTON
1. Monter:• Segment de piston
Sur le piston.
• Veiller à monter les segments de piston en plaçant les repères ou nu-
méros du fabricant du côté su-
périeur des segments.
• Lubrifier généreusement le piston et les segments à l'aide d'huile mo-
teur.
2. Position:• Segment de feu
• Segment d'étanchéité
• Segment racleur d'huileExcentrer les coupes des seg-
ments comme illustré.
a. Extrémité du segment de feu
b. Extrémité du segment d'étan-
chéité
c. Extrémité du segment racleur d'huile (supérieur)
d. Segment racleur d'huile
e. Extrémité du segment racleur d'huile (inférieur)
3. Monter: • Piston "1"
• Axe de piston "2"
• Agrafe d'axe de piston "3"
• Appliquer de l'huile moteur sur l'axe
de piston et le piston.
• Contrôler que la flèche "a" située
sur le piston pointe vers le côté
échappement du moteur.
• Avant de monter l'agrafe d'axe de
piston, couvrir le carter d'un chiffon
propre pour éviter que l'agrafe ne
tombe dans la cavité du carter.
• Monter les agrafes d'axes de piston extrémités vers le bas.
Coupe:
Standard ite>
Seg-
ment
de feu 0.15–0.25 mm
(0.006–0.010 in) 0.50
mm
(0.020 in)
Seg-
ment
d'étan
chéité 0.30–0.45 mm
(0.012–0.018 in) 0.80
mm
(0.031
in)
Seg-
ment ra-
cleur
d'hu- ile 0.10–0.40 mm
(0.004–0.016 in) —
Diamètre extérieur (axe
de piston):
15.991–16.000 mm
(0.6296–0.6299 in)
Diamètre intérieur (pis-
ton): 16.002–16.013 mm
(0.6300–0.6304 in)
Jeu entre axe de piston et piston = Diamètre intérieur (piston)
"b" – Diamètre extérieur (axe
de piston) "a"
Jeu entre axe de piston et
piston:0.002–0.022 mm
(0.0001–0.0009 in)
:0.07 mm
(0.003 in)

4-30

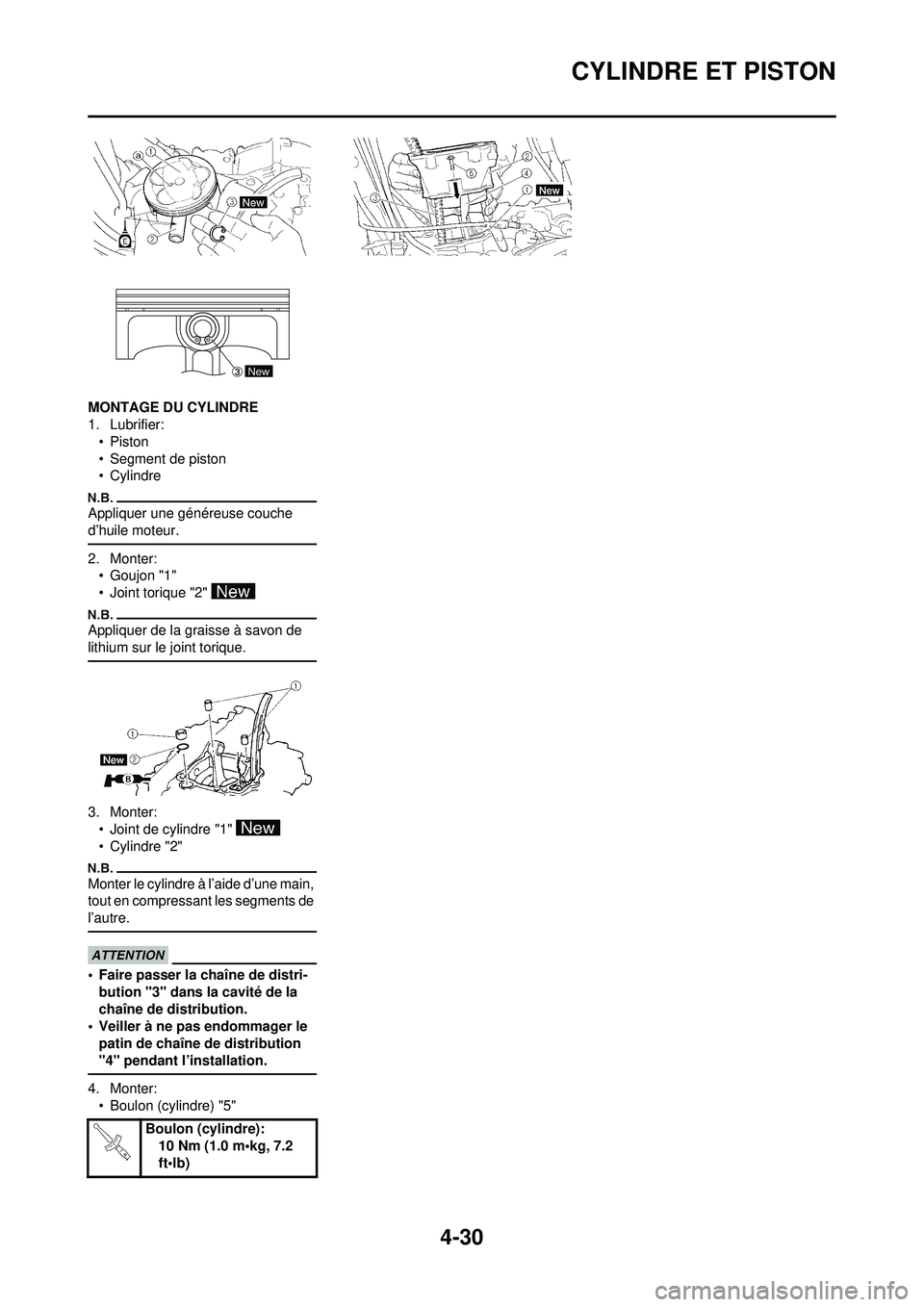

CYLINDRE ET PISTON
MONTAGE DU CYLINDRE
1. Lubrifier:•Piston
• Segment de piston
• Cylindre
Appliquer une généreuse couche
d’huile moteur.
2. Monter:•Goujon "1"
• Joint torique "2"
Appliquer de la graisse à savon de
lithium sur le joint torique.
3. Monter:• Joint de cylindre "1"
• Cylindre "2"
Monter le cylindre à l’aide d’une main,
tout en compressant les segments de
l’autre.
• Faire passer la chaîne de distri-bution "3" dans la cavité de la
chaîne de distribution.
• Veiller à ne pas endommager le patin de chaîne de distribution
"4" pendant l’installation.
4. Monter:
• Boulon (cylindre) "5"
Boulon (cylindre):10 Nm (1.0 m•kg, 7.2
ft•lb)
New

4-31

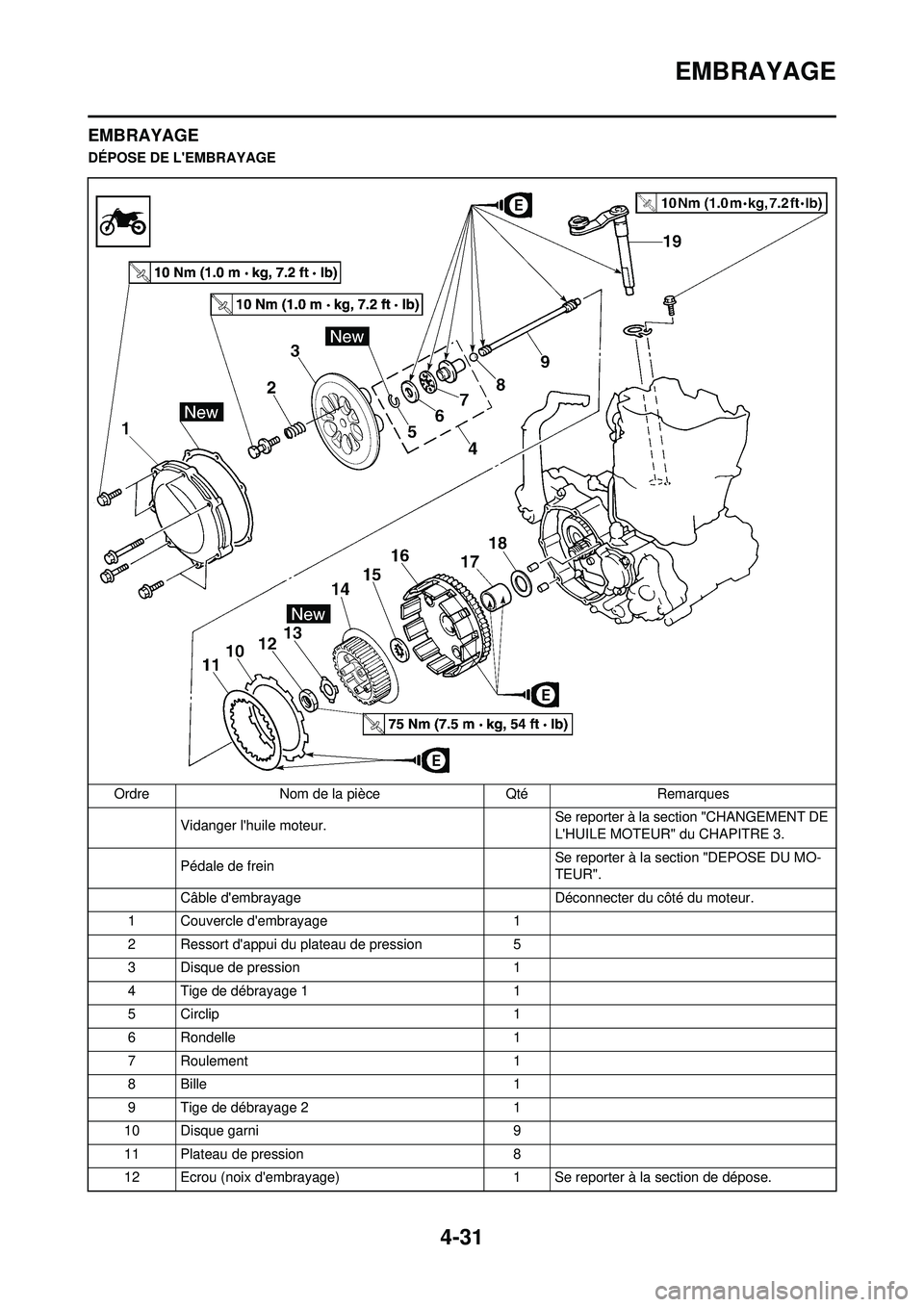

EMBRAYAGE
EMBRAYAGE
DÉPOSE DE L'EMBRAYAGEOrdre Nom de la pièce Qté Remarques Vidanger l'huile moteur. Se reporter à la section "CHANGEMENT DE
L'HUILE MOTEUR" du CHAPITRE 3.
Pédale de frein Se reporter à la section "DEPOSE DU MO-
TEUR".
Câble d'embrayage Déconnecter du côté du moteur.
1 Couvercle d'embrayage 1
2 Ressort d'appui du plateau de pression 5
3 Disque de pression 1
4 Tige de débrayage 1 1
5 Circlip 1
6 Rondelle 1
7 Roulement 1
8 Bille 1
9 Tige de débrayage 2 1
10 Disque garni 9
11 Plateau de pression 8
12 Ecrou (noix d'embrayage) 1 Se reporter à la section de dépose.

4-32

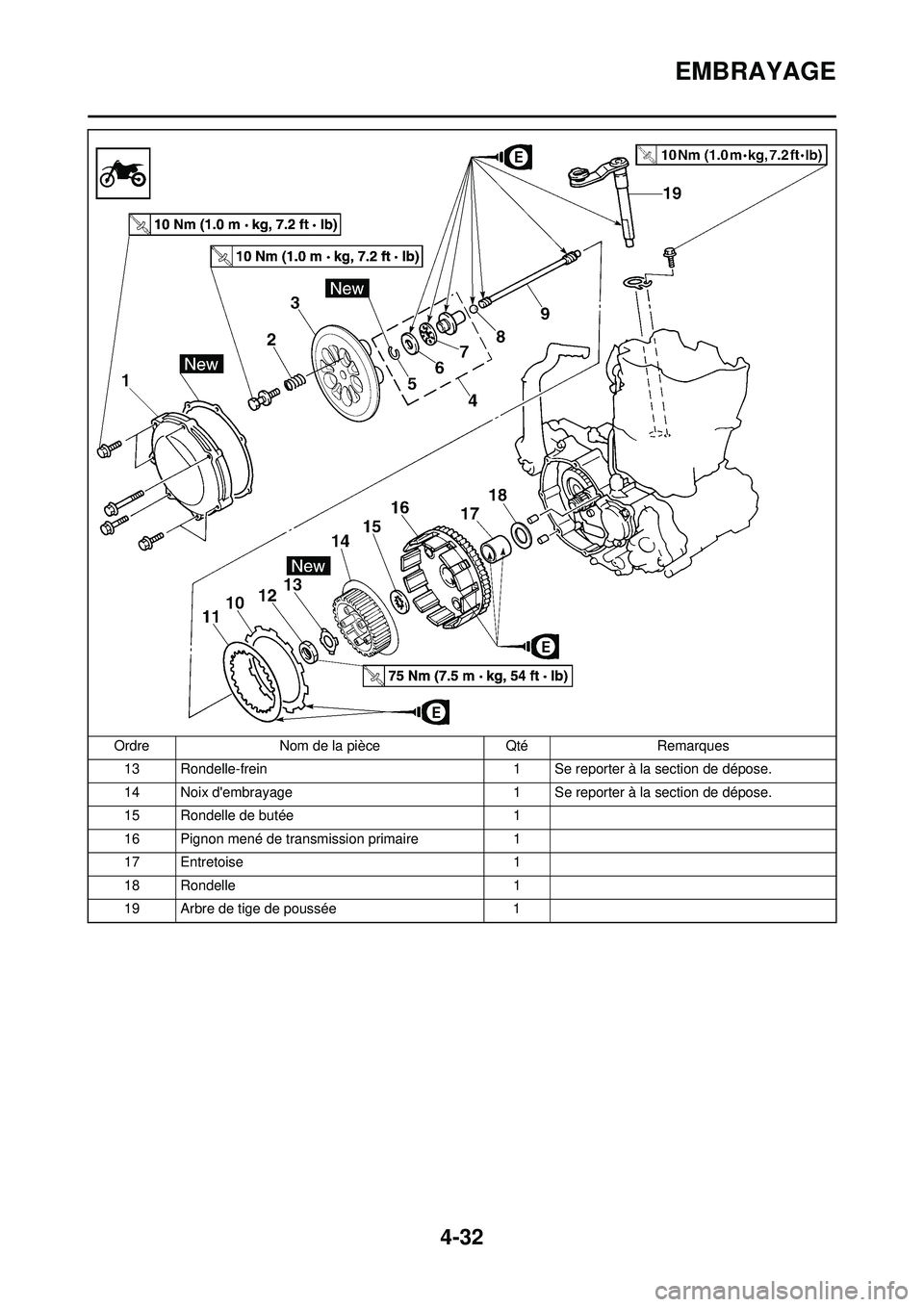

EMBRAYAGE
13 Rondelle-frein1 Se reporter à la section de dépose.
14 Noix d'embrayage 1 Se reporter à la section de dépose.
15 Rondelle de butée 1
16 Pignon mené de transmission primaire 1
17 Entretoise 1
18 Rondelle 1
19 Arbre de tige de poussée 1
Ordre
Nom de la pièce QtéRemarques

4-33

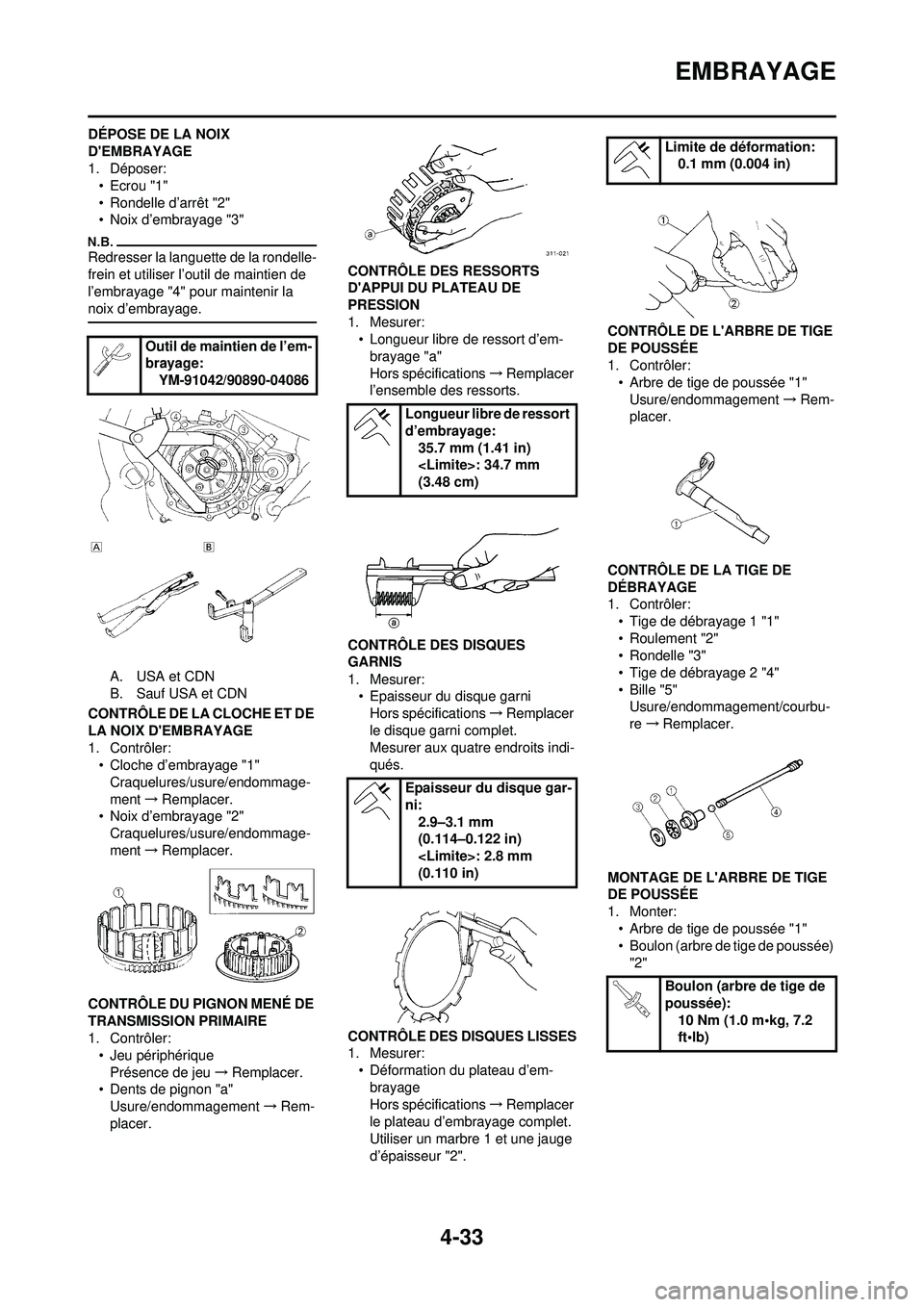

EMBRAYAGE
DÉPOSE DE LA NOIX
D'EMBRAYAGE
1. Déposer:• Ecrou "1"
• Rondelle d’arrêt "2"
• Noix d’embrayage "3"
Redresser la languette de la rondelle-
frein et utiliser l’outil de maintien de
l’embrayage "4" pour maintenir la
noix d’embrayage.
A. USA et CDN
B. Sauf USA et CDN
CONTRÔLE DE LA CLOCHE ET DE
LA NOIX D'EMBRAYAGE
1. Contrôler: • Cloche d’embrayage "1"Craquelures/usure/endommage-
ment →Remplacer.
• Noix d’embrayage "2" Craquelures/usure/endommage-
ment →Remplacer.
CONTRÔLE DU PIGNON MENÉ DE
TRANSMISSION PRIMAIRE
1. Contrôler: • Jeu périphériquePrésence de jeu →Remplacer.
• Dents de pignon "a"
Usure/endommagement →Rem-
placer. CONTRÔLE DES RESSORTS
D'APPUI DU PLATEAU DE
PRESSION
1. Mesurer:
• Longueur libre de ressort d’em-
brayage "a"
Hors spécifications →Remplacer
l’ensemble des ressorts.
CONTRÔLE DES DISQUES
GARNIS
1. Mesurer: • Epaisseur du disque garniHors spécifications →Remplacer
le disque garni complet.
Mesurer aux quatre endroits indi-
qués.
CONTRÔLE DES DISQUES LISSES
1. Mesurer: • Déformation du plateau d’em-brayage
Hors spécifications →Remplacer
le plateau d’embrayage complet.
Utiliser un marbre 1 et une jauge
d’épaisseur "2". CONTRÔLE DE L'ARBRE DE TIGE
DE POUSSÉE
1. Contrôler:
• Arbre de tige de poussée "1"Usure/endommagement →Rem-
placer.
CONTRÔLE DE LA TIGE DE
DÉBRAYAGE
1. Contrôler: • Tige de débrayage 1 "1"
•Roulement "2"
• Rondelle "3"
• Tige de débrayage 2 "4"
• Bille "5"Usure/endommagement/courbu-
re → Remplacer.
MONTAGE DE L'ARBRE DE TIGE
DE POUSSÉE
1. Monter: • Arbre de tige de poussée "1"
• Boulon (arbre de tige de poussée) "2"
Outil de maintien de l’em-
brayage:
YM-91042/90890-04086
Longueur libre de ressort
d’embrayage:35.7 mm (1.41 in)
: 34.7 mm
(3.48 cm)
Epaisseur du disque gar-
ni: 2.9–3.1 mm
(0.114–0.122 in)
: 2.8 mm
(0.110 in)
Limite de déformation: 0.1 mm (0.004 in)
Boulon (arbre de tige de
poussée): 10 Nm (1.0 m•kg, 7.2
ft•lb)
