4-14
CARBURATEUR

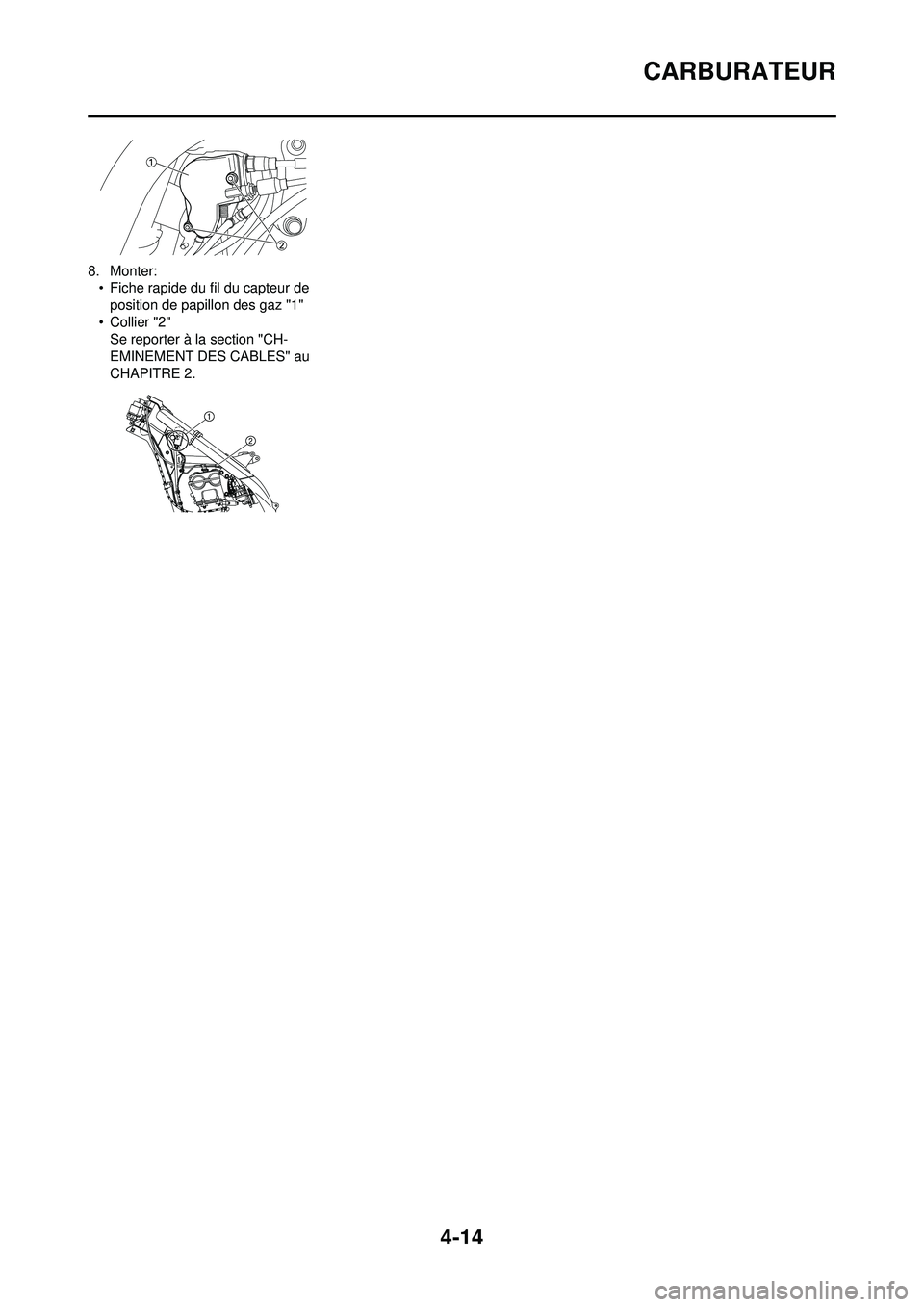

8. Monter:• Fiche rapide du fil du capteur de
position de papillon des gaz "1"
• Collier "2" Se reporter à la section "CH-
EMINEMENT DES CABLES" au
CHAPITRE 2.

4-15
ARBRES A CAMES
ARBRES A CAMES
DÉPOSE DU COUVRE-CULASSEOrdre Nom de la pièce Qté Remarques Selle et réservoir de carburant Se reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LAT-
ERAUX".
1 Bougie 1
2 Durit de mise à l’air de la culasse 1
3 Boulon (couvre-culasse) 2
4 Couvre-culasse 1
5 Joint de couvre-culasse 1
6 Patin de chaîne de distribution (côté supérieur) 1

4-16

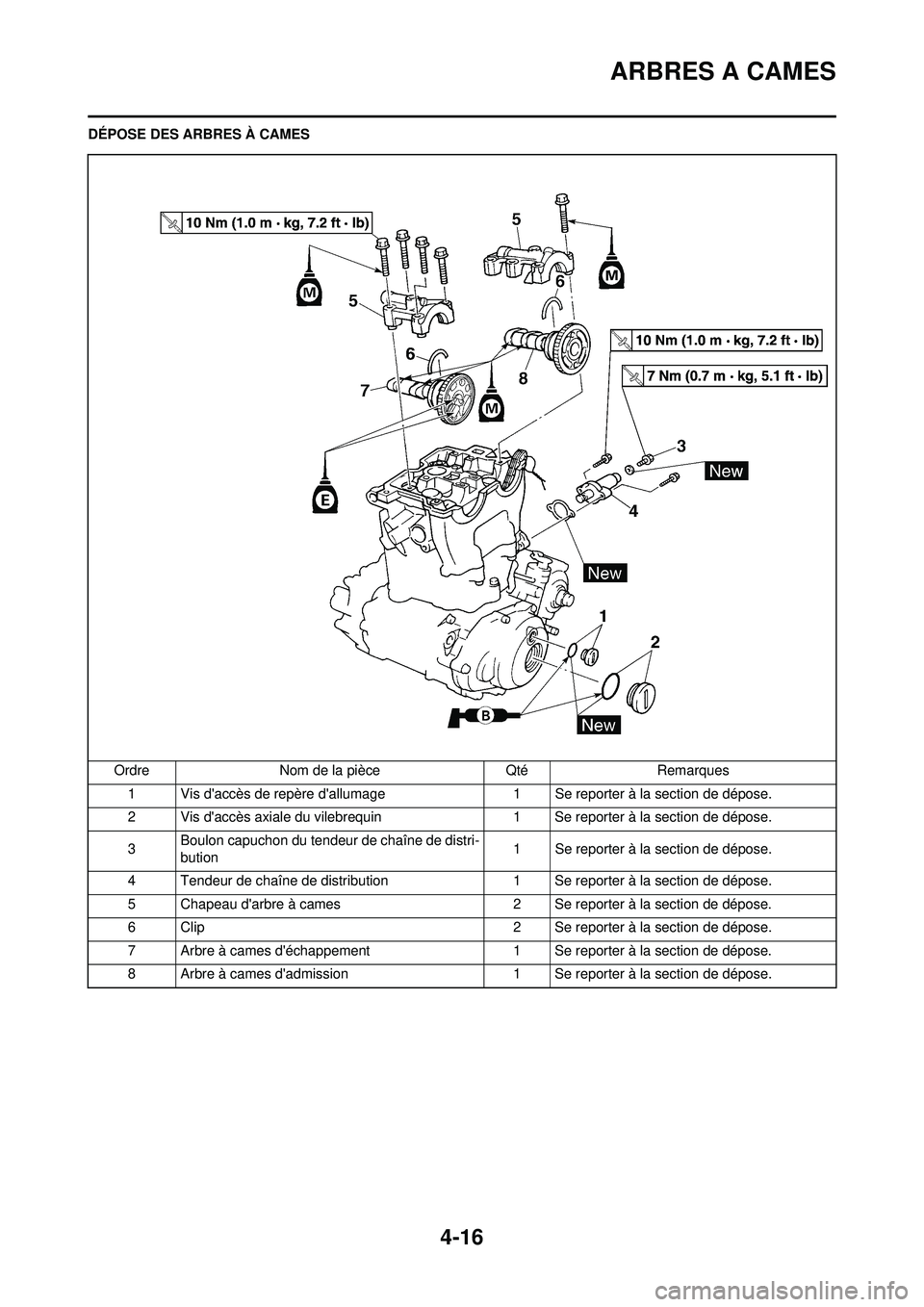

ARBRES A CAMES
DÉPOSE DES ARBRES À CAMESOrdre Nom de la pièce Qté Remarques1 Vis d'accès de repère d'allumage 1 Se reporter à la section de dépose.
2 Vis d'accès axiale du vilebrequin 1 Se reporter à la section de dépose.
3 Boulon capuchon du tendeur de chaîne de distri-
bution 1 Se reporter à la section de dépose.
4 Tendeur de chaîne de distribution 1 Se reporter à la section de dépose.
5 Chapeau d'arbre à cames 2 Se reporter à la section de dépose.
6 Clip 2 Se reporter à la section de dépose.
7 Arbre à cames d'échappement 1 Se reporter à la section de dépose.
8 Arbre à cames d'admission 1 Se reporter à la section de dépose.

4-17
ARBRES A CAMES

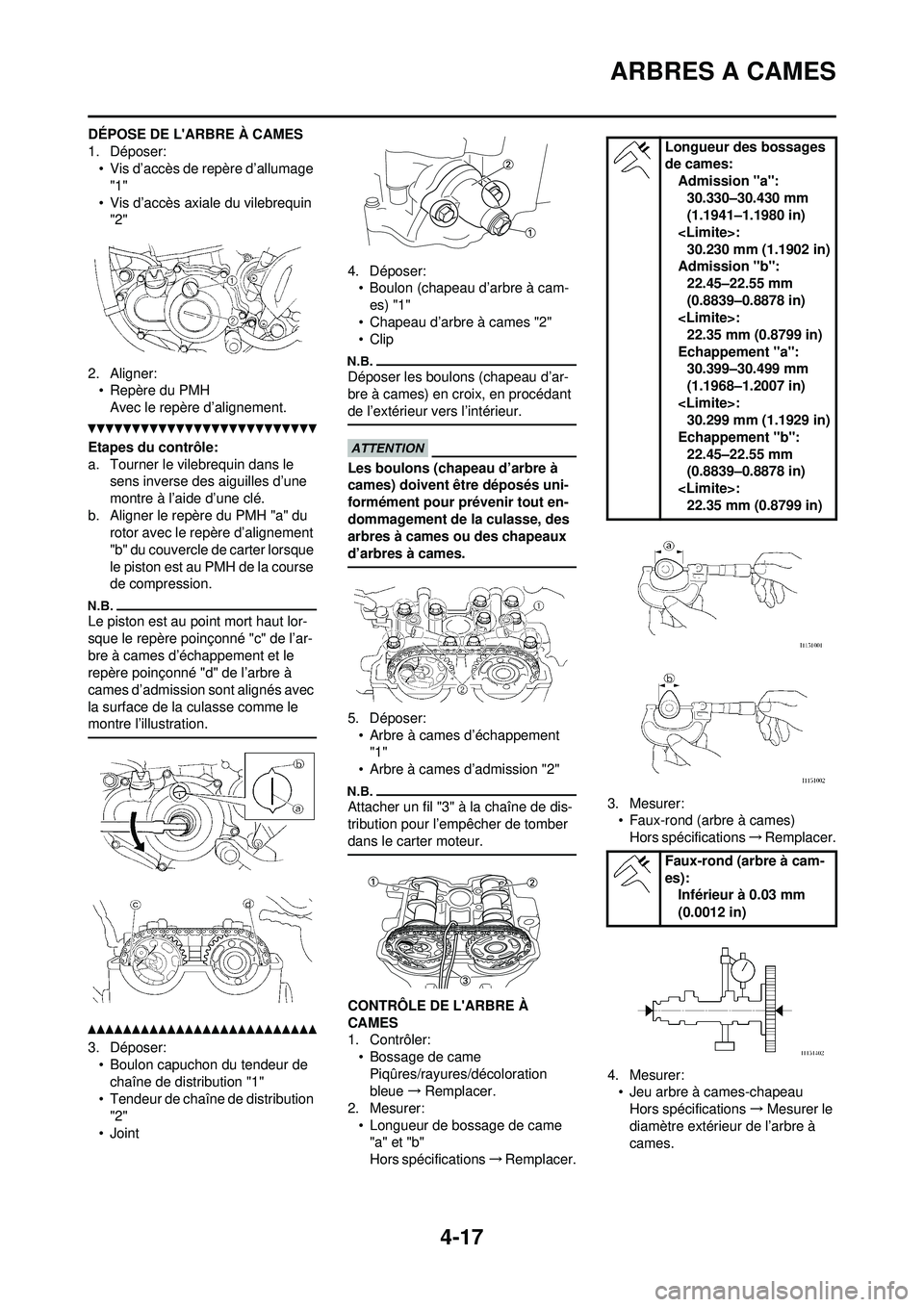

DÉPOSE DE L'ARBRE À CAMES
1. Déposer:• Vis d’accès de repère d’allumage "1"
• Vis d’accès axiale du vilebrequin "2"
2. Aligner: • Repère du PMH
Avec le repère d’alignement.
Etapes du contrôle:
a. Tourner le vilebrequin dans le sens inverse des aiguilles d’une
montre à l’aide d’une clé.
b. Aligner le repère du PMH "a" du rotor avec le repère d’alignement
"b" du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
Le piston est au point mort haut lor-
sque le repère poinçonné "c" de l’ar-
bre à cames d’échappement et le
repère poinçonné "d" de l’arbre à
cames d’admission sont alignés avec
la surface de la culasse comme le
montre l’illustration.
3. Déposer:• Boulon capuchon du tendeur de chaîne de distribution "1"
• Tendeur de chaîne de distribution "2"
•Joint 4. Déposer:
• Boulon (chapeau d’arbre à cam-
es) "1"
• Chapeau d’arbre à cames "2"
• Clip
Déposer les boulons (chapeau d’ar-
bre à cames) en croix, en procédant
de l’extérieur vers l’intérieur.
Les boulons (chapeau d’arbre à
cames) doivent être déposés uni-
formément pour prévenir tout en-
dommagement de la culasse, des
arbres à cames ou des chapeaux
d’arbres à cames.
5. Déposer:
• Arbre à cames d’échappement "1"
• Arbre à cames d’admission "2"
Attacher un fil "3" à la chaîne de dis-
tribution pour l’empêcher de tomber
dans le carter moteur.
CONTRÔLE DE L'ARBRE À
CAMES
1. Contrôler: • Bossage de came
Piqûres/rayures/décoloration
bleue →Remplacer.
2. Mesurer:
• Longueur de bossage de came "a" et "b"
Hors spécifications →Remplacer. 3. Mesurer:
• Faux-rond (arbre à cames)
Hors spécifications →Remplacer.
4. Mesurer: • Jeu arbre à cames-chapeauHors spécifications →Mesurer le
diamètre extérieur de l’arbre à
cames.
Longueur des bossages
de cames: Admission "a":
30.330–30.430 mm
(1.1941–1.1980 in)
:
30.230 mm (1.1902 in)
Admission "b": 22.45–22.55 mm
(0.8839–0.8878 in)
: 22.35 mm (0.8799 in)
Echappement "a": 30.399–30.499 mm
(1.1968–1.2007 in)
: 30.299 mm (1.1929 in)
Echappement "b":
22.45–22.55 mm
(0.8839–0.8878 in)
:
22.35 mm (0.8799 in)
Faux-rond (arbre à cam-
es): Inférieur à 0.03 mm
(0.0012 in)

4-18

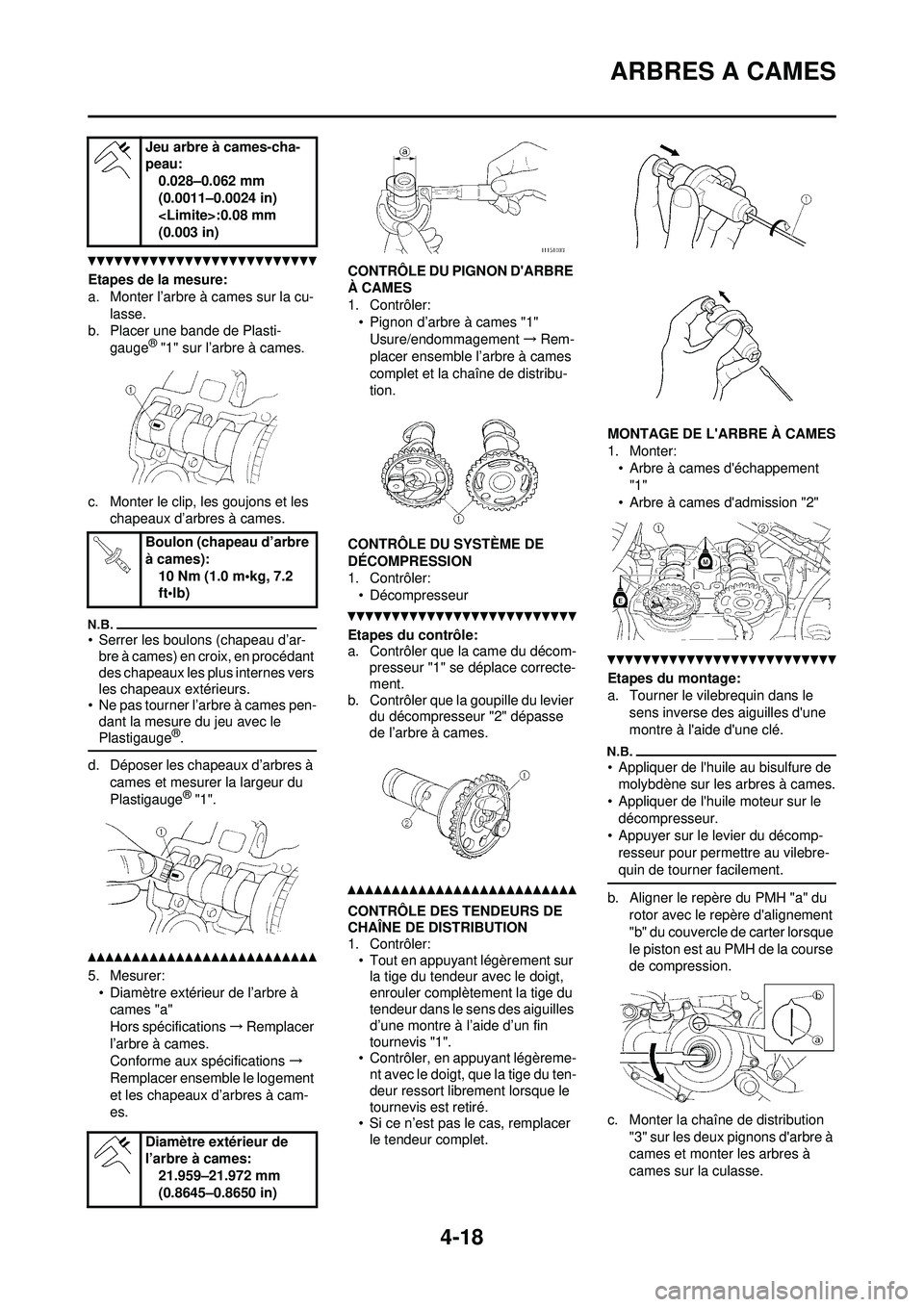

ARBRES A CAMES
Etapes de la mesure:
a. Monter l’arbre à cames sur la cu-lasse.
b. Placer une bande de Plasti-
gauge
® "1" sur l’arbre à cames.
c. Monter le clip, les goujons et les chapeaux d’arbres à cames.
• Serrer les boulons (chapeau d’ar-bre à cames) en croix, en procédant
des chapeaux les plus internes vers
les chapeaux extérieurs.
• Ne pas tourner l’arbre à cames pen- dant la mesure du jeu avec le
Plastigauge
®.
d. Déposer les chapeaux d’arbres à
cames et mesurer la largeur du
Plastigauge
® "1".
5. Mesurer:• Diamètre extérieur de l’arbre à cames "a"
Hors spécifications →Remplacer
l’arbre à cames.
Conforme aux spécifications →
Remplacer ensemble le logement
et les chapeaux d’arbres à cam-
es. CONTRÔLE DU PIGNON D'ARBRE
À CAMES
1. Contrôler:
• Pignon d’arbre à cames "1"Usure/endommagement →Rem-
placer ensemble l’arbre à cames
complet et la chaîne de distribu-
tion.
CONTRÔLE DU SYSTÈME DE
DÉCOMPRESSION
1. Contrôler: • Décompresseur
Etapes du contrôle:
a. Contrôler que la came du décom- presseur "1" se déplace correcte-
ment.
b. Contrôler que la goupille du levier du décompresseur "2" dépasse
de l’arbre à cames.
CONTRÔLE DES TENDEURS DE
CHAÎNE DE DISTRIBUTION
1. Contrôler:• Tout en appuyant légèrement sur la tige du tendeur avec le doigt,
enrouler complètement la tige du
tendeur dans le sens des aiguilles
d’une montre à l’aide d’un fin
tournevis "1".
• Contrôler, en appuyant légèreme- nt avec le doigt, que la tige du ten-
deur ressort librement lorsque le
tournevis est retiré.
• Si ce n’est pas le cas, remplacer le tendeur complet. MONTAGE DE L'ARBRE À CAMES
1. Monter:
• Arbre à cames d'échappement "1"
• Arbre à cames d'admission "2"
Etapes du montage:
a. Tourner le vilebrequin dans le sens inverse des aiguilles d'une
montre à l'aide d'une clé.
• Appliquer de l'huile au bisulfure de molybdène sur les arbres à cames.
• Appliquer de l'huile moteur sur le décompresseur.
• Appuyer sur le levier du décomp-
resseur pour permettre au vilebre-
quin de tourner facilement.
b. Aligner le repère du PMH "a" du rotor avec le repè re d'alignement
"b" du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
c. Monter la chaîne de distribution "3" sur les deux pignons d'arbre à
cames et monter les arbres à
cames sur la culasse.
Jeu arbre à cames-cha-
peau:
0.028–0.062 mm
(0.0011–0.0024 in)
:0.08 mm
(0.003 in)
Boulon (chapeau d’arbre
à cames): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Diamètre extérieur de
l’arbre à cames: 21.959–21.972 mm
(0.8645–0.8650 in)

4-19

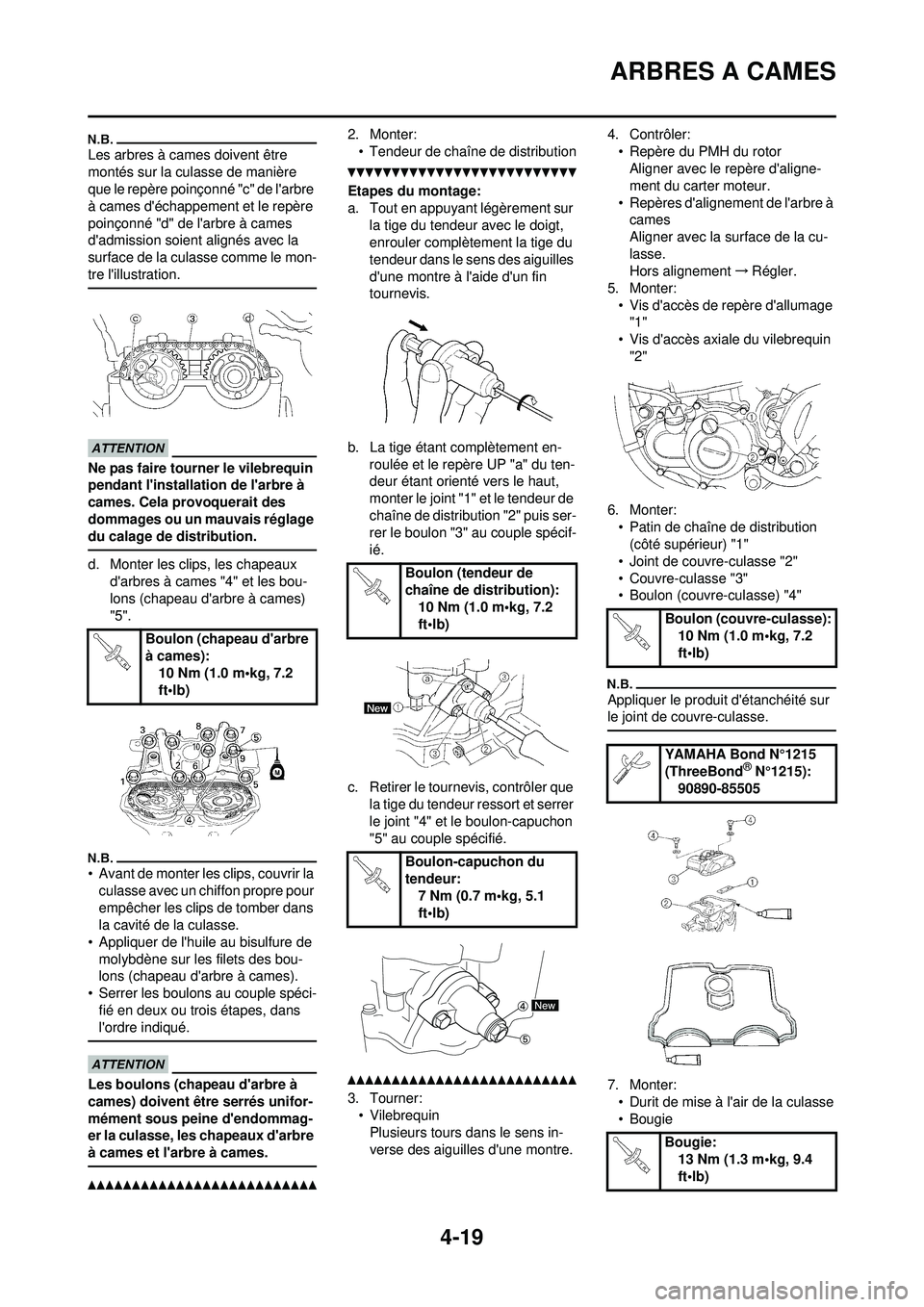

ARBRES A CAMES
Les arbres à cames doivent être
montés sur la culasse de manière
que le repère poinçonné "c" de l'arbre
à cames d'échappement et le repère
poinçonné "d" de l'arbre à cames
d'admission soient alignés avec la
surface de la culasse comme le mon-
tre l'illustration.
Ne pas faire tourner le vilebrequin
pendant l'installation de l'arbre à
cames. Cela provoquerait des
dommages ou un mauvais réglage
du calage de distribution.
d. Monter les clips, les chapeaux d'arbres à cames "4" et les bou-
lons (chapeau d'arbre à cames)
"5".
• Avant de monter les clips, couvrir la culasse avec un chiffon propre pour
empêcher les clips de tomber dans
la cavité de la culasse.
• Appliquer de l'huile au bisulfure de
molybdène sur les filets des bou-
lons (chapeau d'arbre à cames).
• Serrer les boulons au couple spéci-
fié en deux ou trois étapes, dans
l'ordre indiqué.
Les boulons (chapeau d'arbre à
cames) doivent être serrés unifor-
mément sous peine d'endommag-
er la culasse, les chapeaux d'arbre
à cames et l'arbre à cames.
2. Monter:• Tendeur de chaîne de distribution
Etapes du montage:
a. Tout en appuyant légèrement sur la tige du tendeur avec le doigt,
enrouler complètement la tige du
tendeur dans le sens des aiguilles
d'une montre à l'aide d'un fin
tournevis.
b. La tige étant complètement en- roulée et le repère UP "a" du ten-
deur étant orienté vers le haut,
monter le joint "1" et le tendeur de
chaîne de distribution "2" puis ser-
rer le boulon "3" au couple spécif-
ié.
c. Retirer le tournevis, contrôler que la tige du tendeur ressort et serrer
le joint "4" et le boulon-capuchon
"5" au couple spécifié.
3. Tourner:
• VilebrequinPlusieurs tours dans le sens in-
verse des aiguilles d'une montre. 4. Contrôler:
• Repère du PMH du rotorAligner avec le repère d'aligne-
ment du carter moteur.
• Repères d'alignement de l'arbre à cames
Aligner avec la surface de la cu-
lasse.
Hors alignement →Régler.
5. Monter:
• Vis d'accès de repère d'allumage "1"
• Vis d'accès axiale du vilebrequin
"2"
6. Monter: • Patin de chaîne de distribution (côté supérieur) "1"
• Joint de couvre-culasse "2"
• Couvre-culasse "3"
• Boulon (couvre-culasse) "4"
Appliquer le produit d'étanchéité sur
le joint de couvre-culasse.
7. Monter: • Durit de mise à l'air de la culasse
• Bougie
Boulon (chapeau d'arbre
à cames):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (tendeur de
chaîne de distribution):10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon-capuchon du
tendeur: 7 Nm (0.7 m•kg, 5.1
ft•lb)
Boulon (couvre-culasse):
10 Nm (1.0 m•kg, 7.2
ft•lb)
YAMAHA Bond N°1215
(ThreeBond
® N°1215):
90890-85505
Bougie: 13 Nm (1.3 m•kg, 9.4
ft•lb)

4-20

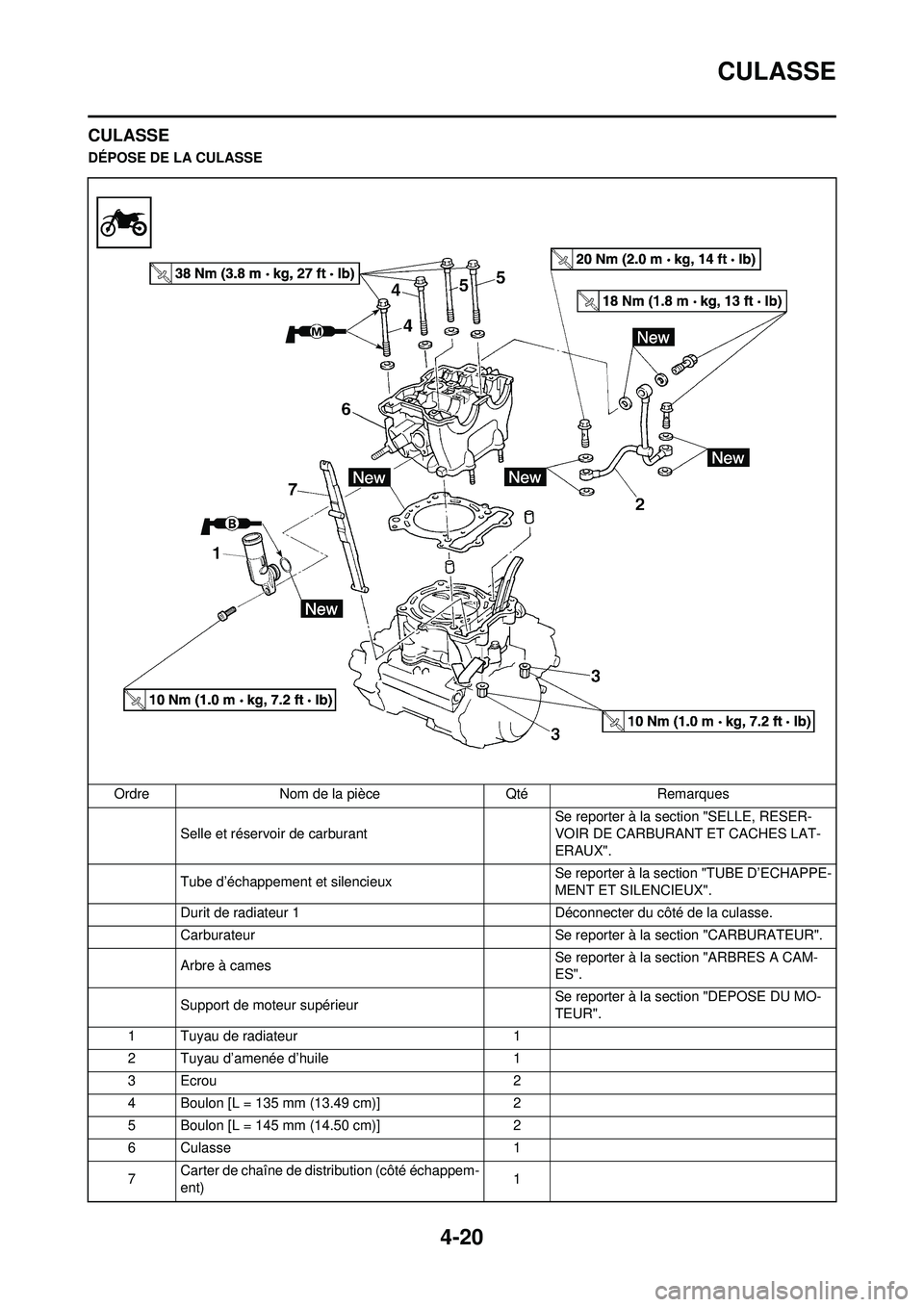

CULASSE
CULASSE
DÉPOSE DE LA CULASSEOrdre Nom de la pièce Qté Remarques Selle et réservoir de carburant Se reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LAT-
ERAUX".
Tube d’échappement et silencieux Se reporter à la section "TUBE D’ECHAPPE-
MENT ET SILENCIEUX".
Durit de radiateur 1 Déconnecter du côté de la culasse.
Carburateur Se reporter à la section "CARBURATEUR".
Arbre à cames Se reporter à la section "ARBRES A CAM-
ES".
Support de moteur supérieur Se reporter à la section "DEPOSE DU MO-
TEUR".
1 Tuyau de radiateur 1
2 Tuyau d’amenée d’huile 1
3 Ecrou 2
4 Boulon [L = 135 mm (13.49 cm)] 2
5 Boulon [L = 145 mm (14.50 cm)] 2
6 Culasse 1
7 Carter de chaîne de distribution (côté échappem-
ent) 1

4-21
CULASSE

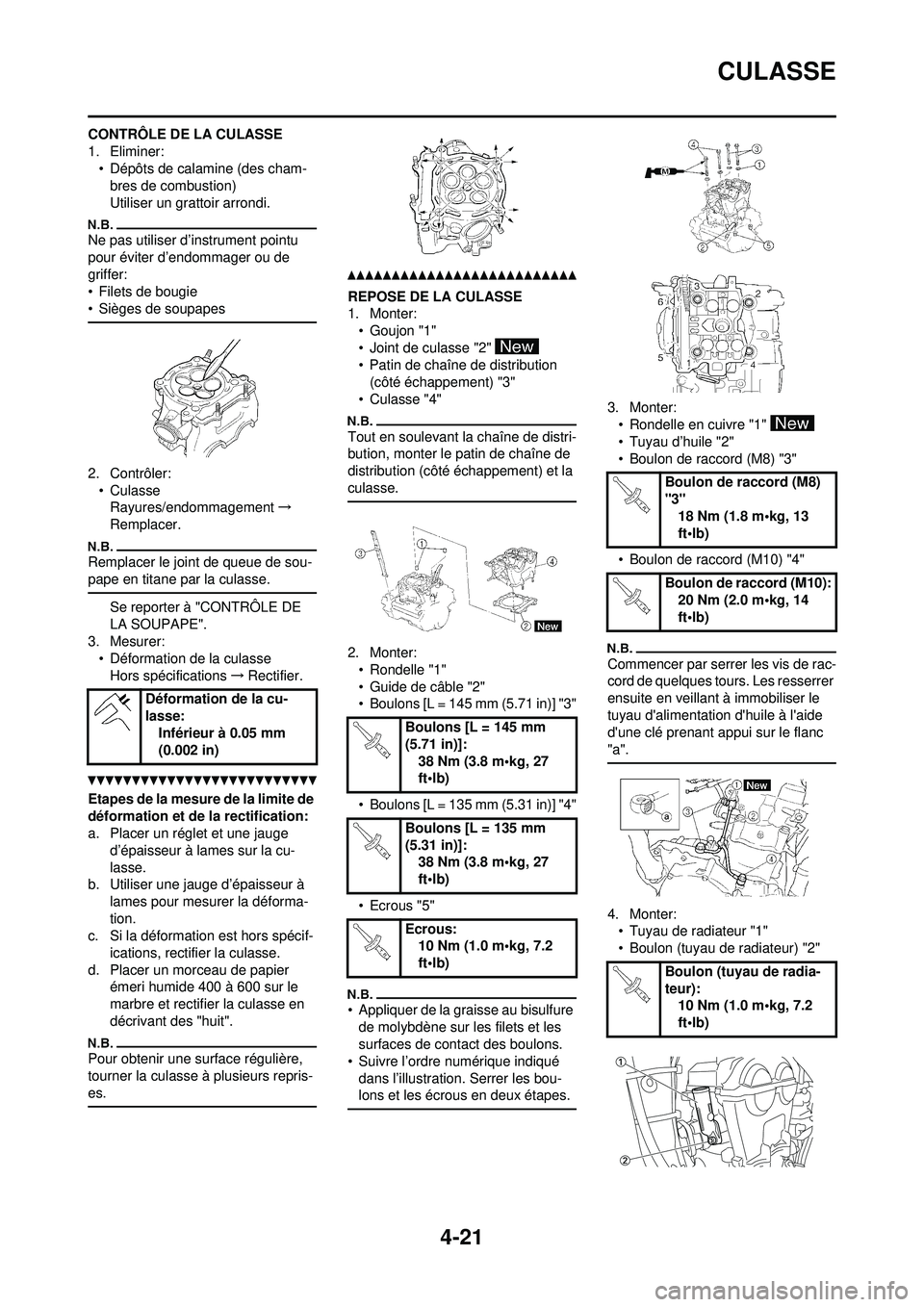

CONTRÔLE DE LA CULASSE
1. Eliminer:• Dépôts de calamine (des cham-bres de combustion)
Utiliser un grattoir arrondi.
Ne pas utiliser d’instrument pointu
pour éviter d’endommager ou de
griffer:
• Filets de bougie
• Sièges de soupapes
2. Contrôler:
• CulasseRayures/endommagement →
Remplacer.
Remplacer le joint de queue de sou-
pape en titane par la culasse.
Se reporter à "CONTRÔLE DE
LA SOUPAPE".
3. Mesurer: • Déformation de la culasse
Hors spécifications →Rectifier.
Etapes de la mesure de la limite de
déformation et de la rectification:
a. Placer un réglet et une jauge
d’épaisseur à lames sur la cu-
lasse.
b. Utiliser une jauge d’épaisseur à lames pour mesurer la déforma-
tion.
c. Si la déformation est hors spécif-
ications, rectifier la culasse.
d. Placer un morceau de papier émeri humide 400 à 600 sur le
marbre et rectifier la culasse en
décrivant des "huit".
Pour obtenir une surface régulière,
tourner la culasse à plusieurs repris-
es.
REPOSE DE LA CULASSE
1. Monter:• Goujon "1"
• Joint de culasse "2"
• Patin de chaîne de distribution (côté échappement) "3"
• Culasse "4"
Tout en soulevant la chaîne de distri-
bution, monter le patin de chaîne de
distribution (côté échappement) et la
culasse.
2. Monter: • Rondelle "1"
• Guide de câble "2"
• Boulons [L = 145 mm (5.71 in)] "3"
• Boulons [L = 135 mm (5.31 in)] "4"
• Ecrous "5"
• Appliquer de la graisse au bisulfure de molybdène sur les filets et les
surfaces de contact des boulons.
• Suivre l’ordre numérique indiqué dans l’illustration. Serrer les bou-
lons et les écrous en deux étapes.
3. Monter:• Rondelle en cuivre "1"
• Tuyau d’huile "2"
• Boulon de raccord (M8) "3"
• Boulon de raccord (M10) "4"
Commencer par serrer les vis de rac-
cord de quelques tours. Les resserrer
ensuite en veillant à immobiliser le
tuyau d'alimentation d'huile à l'aide
d'une clé prenant appui sur le flanc
"a".
4. Monter: • Tuyau de radiateur "1"
• Boulon (tuyau de radiateur) "2"
Déformation de la cu-
lasse:
Inférieur à 0.05 mm
(0.002 in)
Boulons [L = 145 mm
(5.71 in)]:38 Nm (3.8 m•kg, 27
ft•lb)
Boulons [L = 135 mm
(5.31 in)]: 38 Nm (3.8 m•kg, 27
ft•lb)
Ecrous: 10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon de raccord (M8)
"3"
18 Nm (1.8 m•kg, 13
ft•lb)
Boulon de raccord (M10): 20 Nm (2.0 m•kg, 14
ft•lb)
Boulon (tuyau de radia-
teur): 10 Nm (1.0 m•kg, 7.2
ft•lb)

4-22

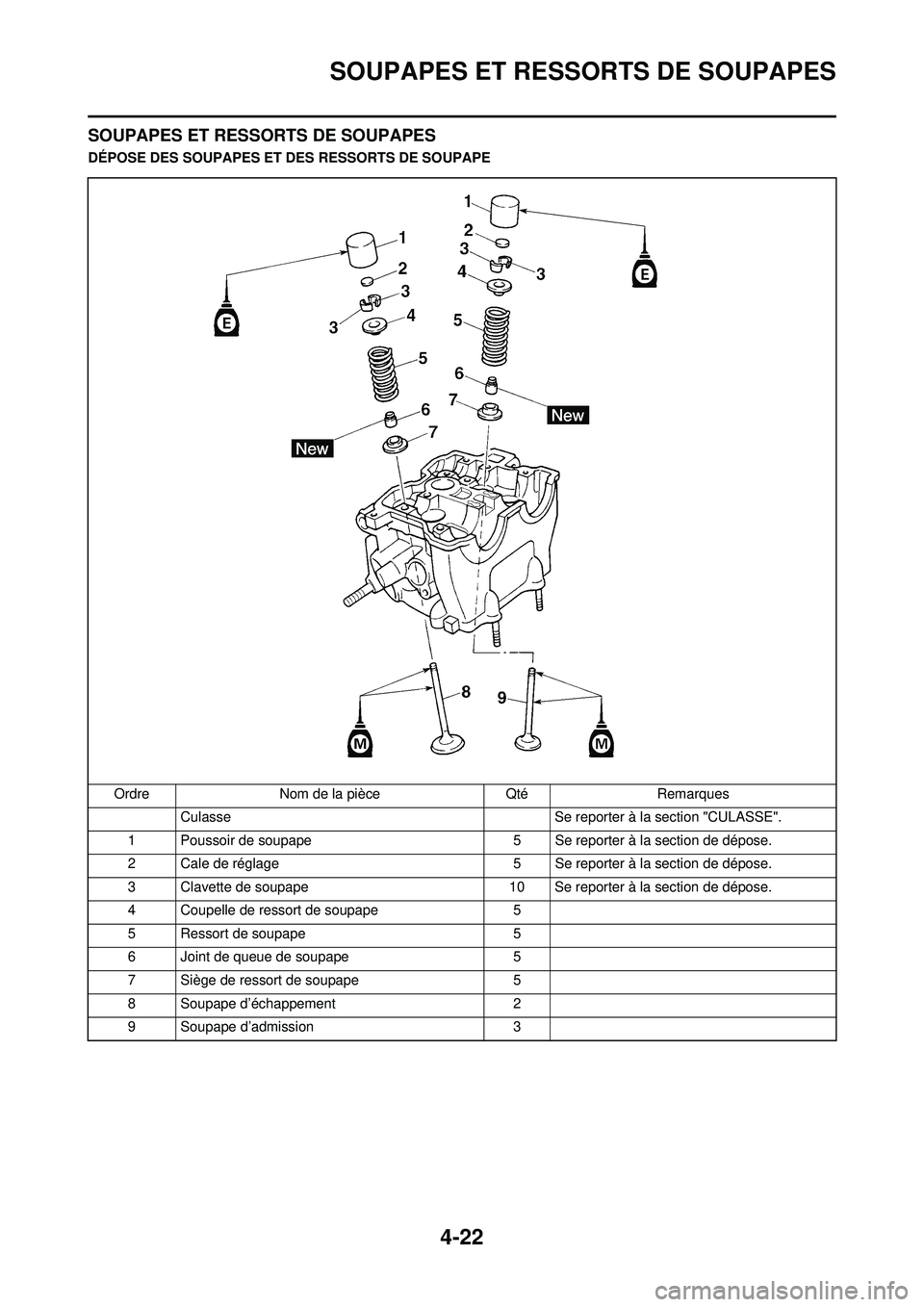

SOUPAPES ET RESSORTS DE SOUPAPES
SOUPAPES ET RESSORTS DE SOUPAPES
DÉPOSE DES SOUPAPES ET DES RESSORTS DE SOUPAPEOrdre Nom de la pièce Qté Remarques Culasse Se reporter à la section "CULASSE".
1 Poussoir de soupape 5 Se reporter à la section de dépose.
2 Cale de réglage 5 Se reporter à la section de dépose.
3 Clavette de soupape 10 Se reporter à la section de dépose.
4 Coupelle de ressort de soupape 5
5 Ressort de soupape 5
6 Joint de queue de soupape 5
7 Siège de ressort de soupape 5
8 Soupape d’échappement 2
9 Soupape d’admission 3

4-23
SOUPAPES ET RESSORTS DE SOUPAPES

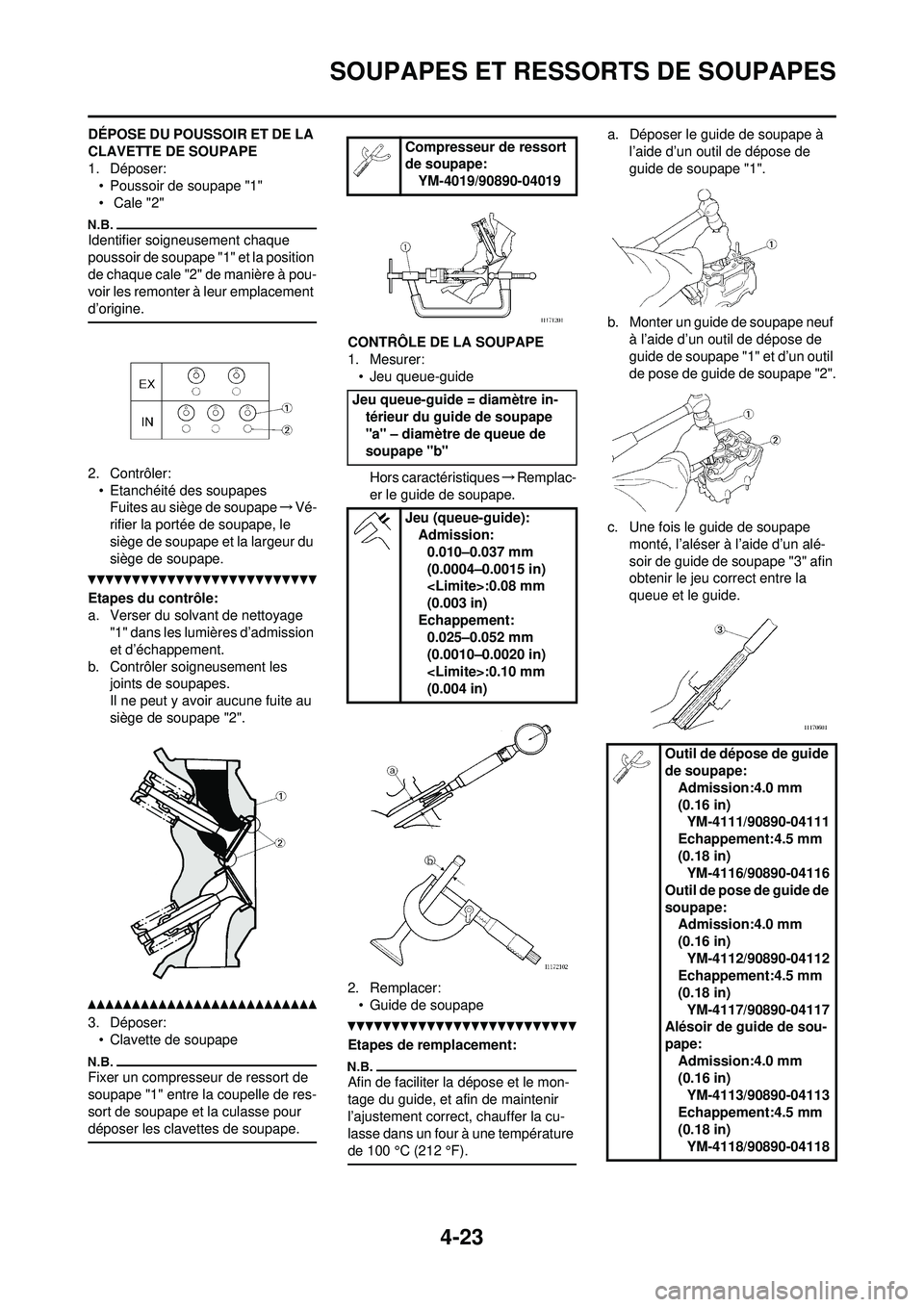

DÉPOSE DU POUSSOIR ET DE LA
CLAVETTE DE SOUPAPE
1. Déposer:• Poussoir de soupape "1"
• Cale "2"
Identifier soigneusement chaque
poussoir de soupape "1" et la position
de chaque cale "2" de manière à pou-
voir les remonter à leur emplacement
d’origine.
2. Contrôler:
• Etanchéité des soupapesFuites au siège de soupape →Vé-
rifier la portée de soupape, le
siège de soupape et la largeur du
siège de soupape.
Etapes du contrôle:
a. Verser du solvant de nettoyage "1" dans les lumières d’admission
et d’échappement.
b. Contrôler soigneusement les joints de soupapes.
Il ne peut y avoir aucune fuite au
siège de soupape "2".
3. Déposer:• Clavette de soupape
Fixer un compresseur de ressort de
soupape "1" entre la coupelle de res-
sort de soupape et la culasse pour
déposer les clavettes de soupape.
CONTRÔLE DE LA SOUPAPE
1. Mesurer:• Jeu queue-guide
Hors caractéristiques →Remplac-
er le guide de soupape.
2. Remplacer: • Guide de soupape
Etapes de remplacement:
Afin de faciliter la dépose et le mon-
tage du guide, et afin de maintenir
l’ajustement correct , chauffer la cu-
lasse dans un four à une température
de 100 °C (212 °F).
a. Déposer le guide de soupape à
l’aide d’un outil de dépose de
guide de soupape "1".
b. Monter un guide de soupape neuf à l’aide d’un outil de dépose de
guide de soupape "1" et d’un outil
de pose de guide de soupape "2".
c. Une fois le guide de soupape monté, l’aléser à l’aide d’un alé-
soir de guide de soupape "3" afin
obtenir le jeu correct entre la
queue et le guide.Compresseur de ressort
de soupape:YM-4019/90890-04019
Jeu queue-guide = diamètre in- térieur du guide de soupape
"a" – diamètre de queue de
soupape "b"
Jeu (queue-guide):Admission:
0.010–0.037 mm
(0.0004–0.0015 in)
:0.08 mm
(0.003 in)
Echappement:
0.025–0.052 mm
(0.0010–0.0020 in)
:0.10 mm
(0.004 in)
Outil de dépose de guide
de soupape: Admission:4.0 mm
(0.16 in)YM-4111/90890-04111
Echappement:4.5 mm
(0.18 in) YM-4116/90890-04116
Outil de pose de guide de
soupape: Admission:4.0 mm
(0.16 in)
YM-4112/90890-04112
Echappement:4.5 mm
(0.18 in)
YM-4117/90890-04117
Alésoir de guide de sou-
pape:
Admission:4.0 mm
(0.16 in)YM-4113/90890-04113
Echappement:4.5 mm
(0.18 in) YM-4118/90890-04118
