Page 61 of 206

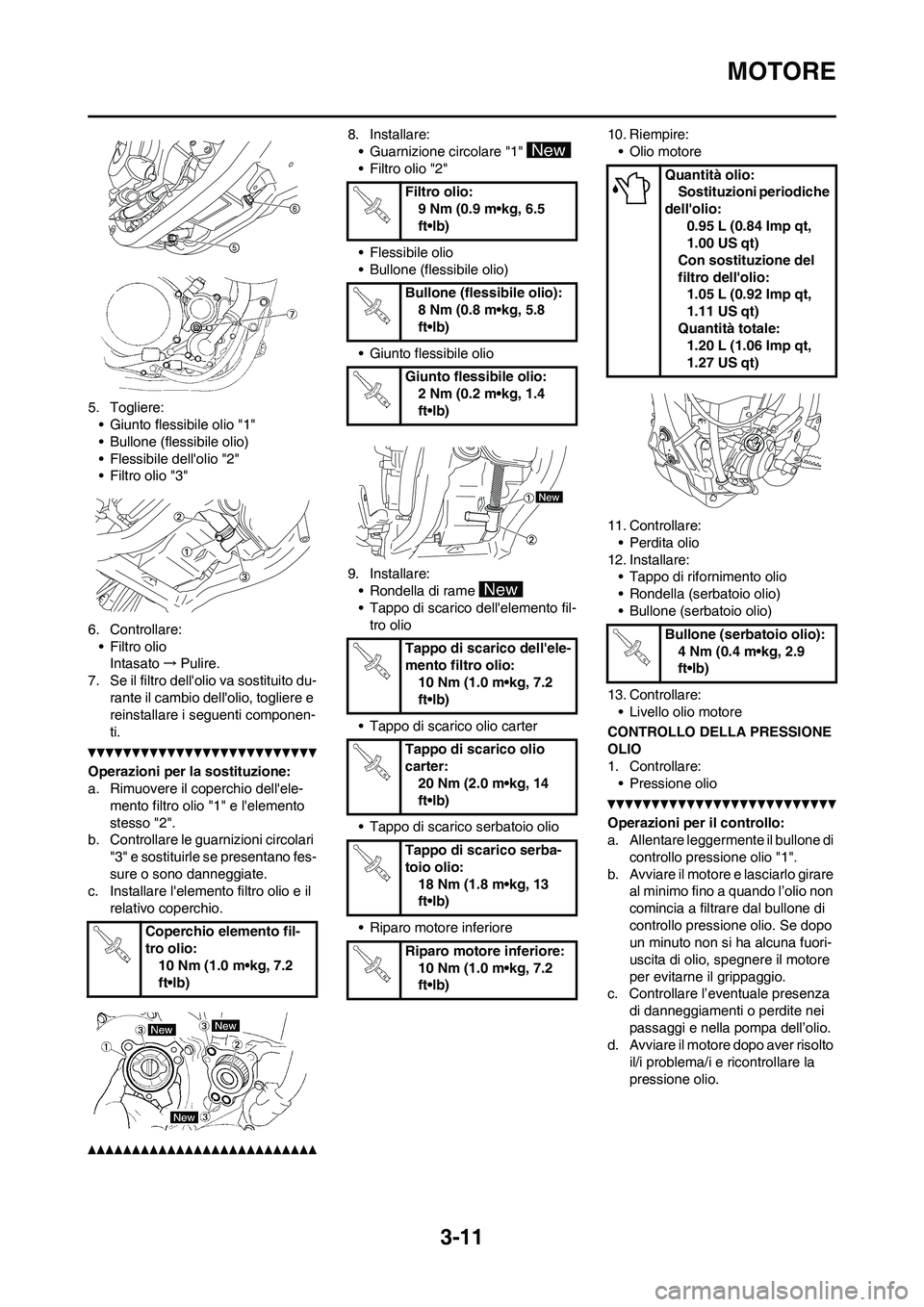

3-11
MOTORE
5. Togliere:
• Giunto flessibile olio "1"
• Bullone (flessibile olio)
• Flessibile dell'olio "2"
• Filtro olio "3"
6. Controllare:
• Filtro olio
Intasato→Pulire.
7. Se il filtro dell'olio va sostituito du-
rante il cambio dell'olio, togliere e
reinstallare i seguenti componen-
ti.
Operazioni per la sostituzione:
a. Rimuovere il coperchio dell'ele-
mento filtro olio "1" e l'elemento
stesso "2".
b. Controllare le guarnizioni circolari
"3" e sostituirle se presentano fes-
sure o sono danneggiate.
c. Installare l'elemento filtro olio e il
relativo coperchio.
8. Installare:
• Guarnizione circolare "1"
• Filtro olio "2"
• Flessibile olio
• Bullone (flessibile olio)
• Giunto flessibile olio
9. Installare:
• Rondella di rame
• Tappo di scarico dell'elemento fil-
tro olio
• Tappo di scarico olio carter
• Tappo di scarico serbatoio olio
• Riparo motore inferiore10. Riempire:
• Olio motore
11. Controllare:
• Perdita olio
12. Installare:
• Tappo di rifornimento olio
• Rondella (serbatoio olio)
• Bullone (serbatoio olio)
13. Controllare:
• Livello olio motore
CONTROLLO DELLA PRESSIONE
OLIO
1. Controllare:
• Pressione olio
Operazioni per il controllo:
a. Allentare leggermente il bullone di
controllo pressione olio "1".
b. Avviare il motore e lasciarlo girare
al minimo fino a quando l’olio non
comincia a filtrare dal bullone di
controllo pressione olio. Se dopo
un minuto non si ha alcuna fuori-
uscita di olio, spegnere il motore
per evitarne il grippaggio.
c. Controllare l’eventuale presenza
di danneggiamenti o perdite nei
passaggi e nella pompa dell’olio.
d. Avviare il motore dopo aver risolto
il/i problema/i e ricontrollare la
pressione olio. Coperchio elemento fil-
tro olio:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Filtro olio:
9 Nm (0.9 m•kg, 6.5
ft•lb)
Bullone (flessibile olio):
8 Nm (0.8 m•kg, 5.8
ft•lb)
Giunto flessibile olio:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Tappo di scarico dell'ele-
mento filtro olio:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Tappo di scarico olio
carter:
20 Nm (2.0 m•kg, 14
ft•lb)
Tappo di scarico serba-
toio olio:
18 Nm (1.8 m•kg, 13
ft•lb)
Riparo motore inferiore:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Quantità olio:
Sostituzioni periodiche
dell'olio:
0.95 L (0.84 Imp qt,
1.00 US qt)
Con sostituzione del
filtro dell'olio:
1.05 L (0.92 Imp qt,
1.11 US qt)
Quantità totale:
1.20 L (1.06 Imp qt,
1.27 US qt)
Bullone (serbatoio olio):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Page 62 of 206

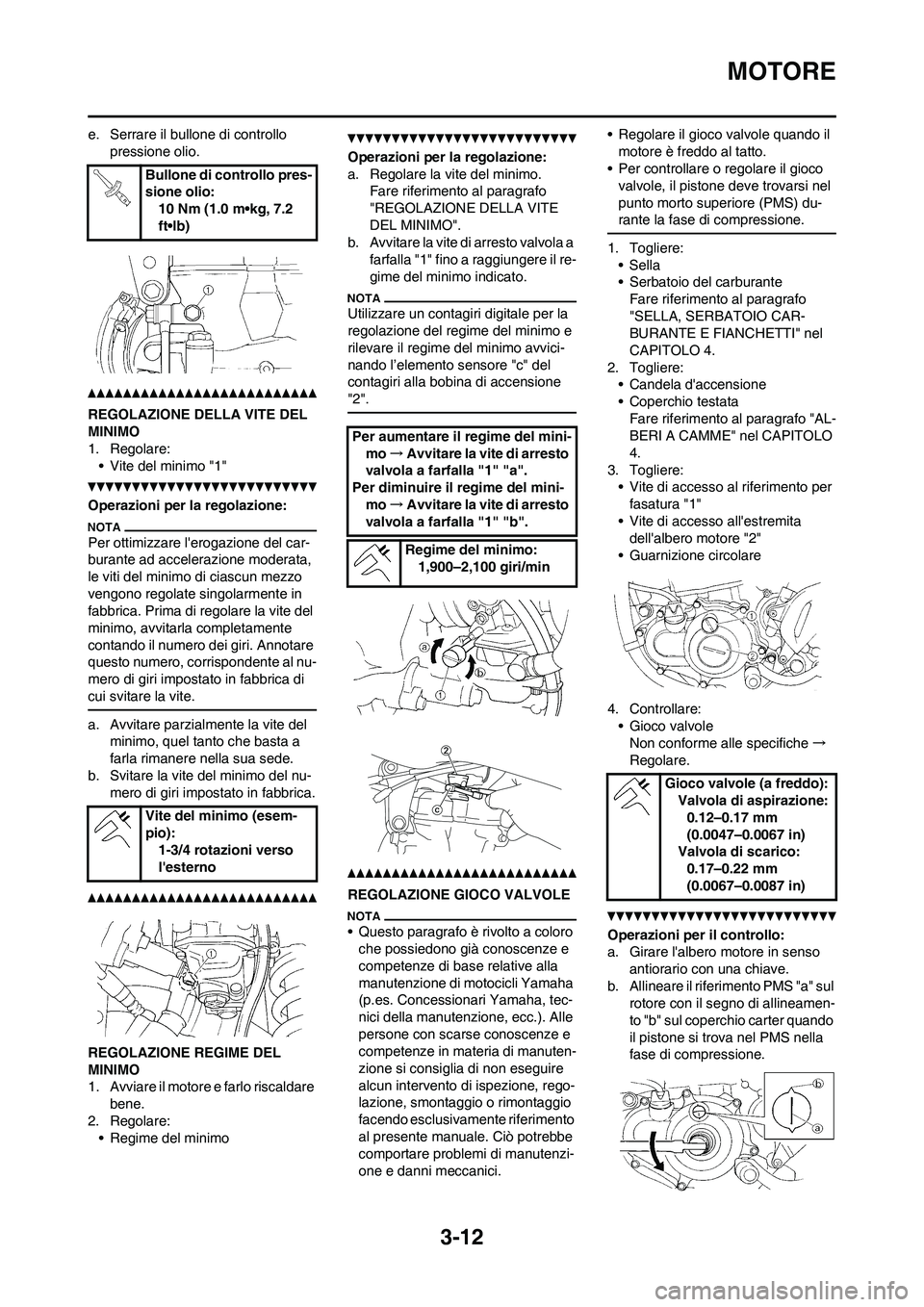

3-12
MOTORE
e. Serrare il bullone di controllo
pressione olio.
REGOLAZIONE DELLA VITE DEL
MINIMO
1. Regolare:
• Vite del minimo "1"
Operazioni per la regolazione:
Per ottimizzare l'erogazione del car-
burante ad accelerazione moderata,
le viti del minimo di ciascun mezzo
vengono regolate singolarmente in
fabbrica. Prima di regolare la vite del
minimo, avvitarla completamente
contando il numero dei giri. Annotare
questo numero, corrispondente al nu-
mero di giri impostato in fabbrica di
cui svitare la vite.
a. Avvitare parzialmente la vite del
minimo, quel tanto che basta a
farla rimanere nella sua sede.
b. Svitare la vite del minimo del nu-
mero di giri impostato in fabbrica.
REGOLAZIONE REGIME DEL
MINIMO
1. Avviare il motore e farlo riscaldare
bene.
2. Regolare:
• Regime del minimo
Operazioni per la regolazione:
a. Regolare la vite del minimo.
Fare riferimento al paragrafo
"REGOLAZIONE DELLA VITE
DEL MINIMO".
b. Avvitare la vite di arresto valvola a
farfalla "1" fino a raggiungere il re-
gime del minimo indicato.
Utilizzare un contagiri digitale per la
regolazione del regime del minimo e
rilevare il regime del minimo avvici-
nando l’elemento sensore "c" del
contagiri alla bobina di accensione
"2".
REGOLAZIONE GIOCO VALVOLE
• Questo paragrafo è rivolto a coloro
che possiedono già conoscenze e
competenze di base relative alla
manutenzione di motocicli Yamaha
(p.es. Concessionari Yamaha, tec-
nici della manutenzione, ecc.). Alle
persone con scarse conoscenze e
competenze in materia di manuten-
zione si consiglia di non eseguire
alcun intervento di ispezione, rego-
lazione, smontaggio o rimontaggio
facendo esclusivamente riferimento
al presente manuale. Ciò potrebbe
comportare problemi di manutenzi-
one e danni meccanici.• Regolare il gioco valvole quando il
motore è freddo al tatto.
• Per controllare o regolare il gioco
valvole, il pistone deve trovarsi nel
punto morto superiore (PMS) du-
rante la fase di compressione.
1. Togliere:
•Sella
• Serbatoio del carburante
Fare riferimento al paragrafo
"SELLA, SERBATOIO CAR-
BURANTE E FIANCHETTI" nel
CAPITOLO 4.
2. Togliere:
• Candela d'accensione
• Coperchio testata
Fare riferimento al paragrafo "AL-
BERI A CAMME" nel CAPITOLO
4.
3. Togliere:
• Vite di accesso al riferimento per
fasatura "1"
• Vite di accesso all'estremita
dell'albero motore "2"
• Guarnizione circolare
4. Controllare:
• Gioco valvole
Non conforme alle specifiche→
Regolare.
Operazioni per il controllo:
a. Girare l'albero motore in senso
antiorario con una chiave.
b. Allineare il riferimento PMS "a" sul
rotore con il segno di allineamen-
to "b" sul coperchio carter quando
il pistone si trova nel PMS nella
fase di compressione. Bullone di controllo pres-
sione olio:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Vite del minimo (esem-
pio):
1-3/4 rotazioni verso
l'esterno
Per aumentare il regime del mini-
mo→Avvitare la vite di arresto
valvola a farfalla "1" "a".
Per diminuire il regime del mini-
mo→Avvitare la vite di arresto
valvola a farfalla "1" "b".
Regime del minimo:
1,900–2,100 giri/min
Gioco valvole (a freddo):
Valvola di aspirazione:
0.12–0.17 mm
(0.0047–0.0067 in)
Valvola di scarico:
0.17–0.22 mm
(0.0067–0.0087 in)
Page 63 of 206

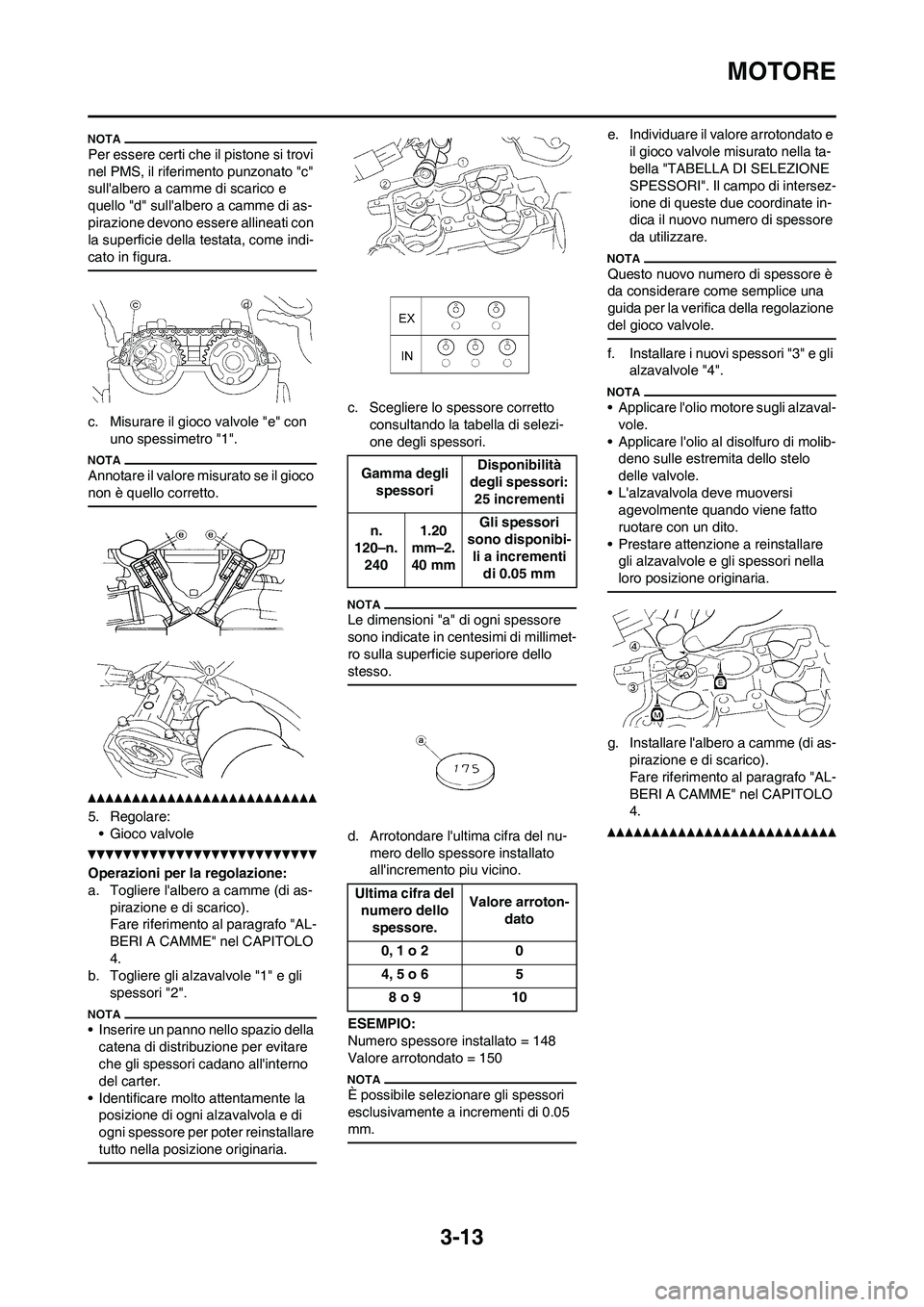

3-13
MOTORE
Per essere certi che il pistone si trovi
nel PMS, il riferimento punzonato "c"
sull'albero a camme di scarico e
quello "d" sull'albero a camme di as-
pirazione devono essere allineati con
la superficie della testata, come indi-
cato in figura.
c. Misurare il gioco valvole "e" con
uno spessimetro "1".
Annotare il valore misurato se il gioco
non è quello corretto.
5. Regolare:
• Gioco valvole
Operazioni per la regolazione:
a. Togliere l'albero a camme (di as-
pirazione e di scarico).
Fare riferimento al paragrafo "AL-
BERI A CAMME" nel CAPITOLO
4.
b. Togliere gli alzavalvole "1" e gli
spessori "2".
• Inserire un panno nello spazio della
catena di distribuzione per evitare
che gli spessori cadano all'interno
del carter.
• Identificare molto attentamente la
posizione di ogni alzavalvola e di
ogni spessore per poter reinstallare
tutto nella posizione originaria.
c. Scegliere lo spessore corretto
consultando la tabella di selezi-
one degli spessori.
Le dimensioni "a" di ogni spessore
sono indicate in centesimi di millimet-
ro sulla superficie superiore dello
stesso.
d. Arrotondare l'ultima cifra del nu-
mero dello spessore installato
all'incremento piu vicino.
ESEMPIO:
Numero spessore installato = 148
Valore arrotondato = 150
È possibile selezionare gli spessori
esclusivamente a incrementi di 0.05
mm.
e. Individuare il valore arrotondato e
il gioco valvole misurato nella ta-
bella "TABELLA DI SELEZIONE
SPESSORI". Il campo di intersez-
ione di queste due coordinate in-
dica il nuovo numero di spessore
da utilizzare.
Questo nuovo numero di spessore è
da considerare come semplice una
guida per la verifica della regolazione
del gioco valvole.
f. Installare i nuovi spessori "3" e gli
alzavalvole "4".
• Applicare l'olio motore sugli alzaval-
vole.
• Applicare l'olio al disolfuro di molib-
deno sulle estremita dello stelo
delle valvole.
• L'alzavalvola deve muoversi
agevolmente quando viene fatto
ruotare con un dito.
• Prestare attenzione a reinstallare
gli alzavalvole e gli spessori nella
loro posizione originaria.
g. Installare l'albero a camme (di as-
pirazione e di scarico).
Fare riferimento al paragrafo "AL-
BERI A CAMME" nel CAPITOLO
4.
Gamma degli
spessoriDisponibilità
degli spessori:
25 incrementi
n.
120–n.
2401.20
mm–2.
40 mmGli spessori
sono disponibi-
li a incrementi
di 0.05 mm
Ultima cifra del
numero dello
spessore.Valore arroton-
dato
0, 1 o 2 0
4, 5 o 6 5
8 o 9 10
Page 64 of 206

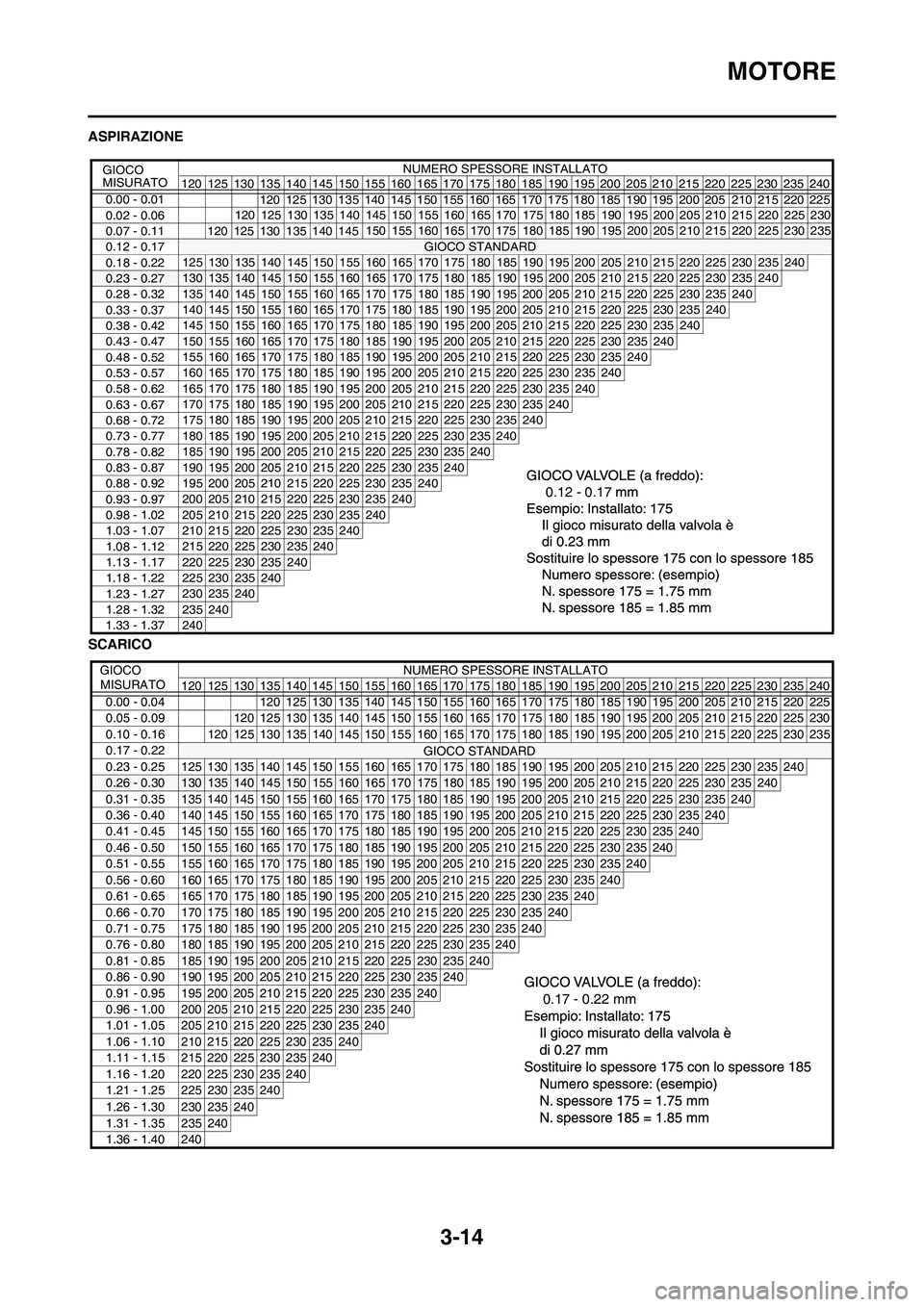

3-14
MOTORE
ASPIRAZIONE
SCARICO
MISURATONUMERO SPESSORE INSTALLATO
120 125 130 135 140 145 150 155 160 165 170175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 - 0.01
0.02 - 0.06
0.07 - 0.11
GIOCO STANDARD
0.12 - 0.17
0.18 - 0.22
0.23 - 0.27
0.28 - 0.32
0.33 - 0.37
0.38 - 0.42
0.43 - 0.47
0.48 - 0.52
0.53 - 0.57
0.58 - 0.62
0.63 - 0.67
0.68 - 0.72
0.73 - 0.77
0.78 - 0.82
0.83 - 0.87
0.88 - 0.92
0.93 - 0.97
0.98 - 1.02
1.03 - 1.07
1.08 - 1.12
1.13 - 1.17
1.18 - 1.22
1.23 - 1.27
1.28 - 1.32
120 125 130 135 140 145 150 155160 165 170 175 180 185 190 195 200 205 210 215 220 225 230120 125 130 135 140 145
150 155 160 165
170 175 180 185 190 195 200 205 210 215 220 225 230 235
125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
170 175 180 185 190 195 200 205 210 215 220 225 230 235240
175 180 185 190 195 200 205 210 215 220 225 230 235240
180 185 190 195 200 205 210 215 220 225 230 235 240
185 190 195 200 205 210 215 220 225 230 235
240
190 195 200 205 210 215 220 225 230 235240
195 200 205 210 215 220 225 230 235240
200 205 210 215 220 225 230 235240
205 210 215 220 225 230 235240
210 215 220 225 230 235240
215 220 225 230 235240
220 225 230 235240
225 230 235240
230 235240
235240
240
150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225
120 125 130 135 140 145
1.33 - 1.37
0.12 - 0.17
GIOCO
GIOCO
MISURATONUMERO SPESSORE INSTALLATO
120 125 130 135 140 145 150 155 160 165 170175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 - 0.04 120 125 130 135 140 145 150 155
160 165 170 175 180 185 190 195 200 205 210 215 220 225
0.05 - 0.09
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.10 - 0.16
120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0.17 - 0.22GIOCO STANDARD
0.23 - 0.25 125 130 135 140 145 150 155 160 165 170 175
180 185 190 195 200 205 210 215 220 225230235240
0.26 - 0.30130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0.31 - 0.35 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.36 - 0.40 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.41 - 0.45 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.46 - 0.50 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.51 - 0.55 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.56 - 0.60 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.61 - 0.65 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.66 - 0.70 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.71 - 0.75 175 180 185 190 195 200 205 210 215 220 225230235240
0.76 - 0.80 180 185 190 195 200 205 210 215 220 225230235240
0.81 - 0.85 185 190 195 200 205 210 215 220 225230235240
0.17 - 0.22 mm
0.86 - 0.90 190 195 200 205 210 215 220 225230235240
0.91 - 0.95 195 200 205 210 215 220 225230235240
0.96 - 1.00 200 205 210 215 220 225230235240
1.01 - 1.05 205 210 215 220 225230235240
1.06 - 1.10 210 215 220 225230235240
1.11 - 1.15 215 220 225230235240
1.16 - 1.20 220 225230235240
1.21 - 1.25 225230235240
1.26 - 1.30 230235240
1.31 - 1.35 235240
1.36 - 1.40 240
Page 65 of 206

3-15

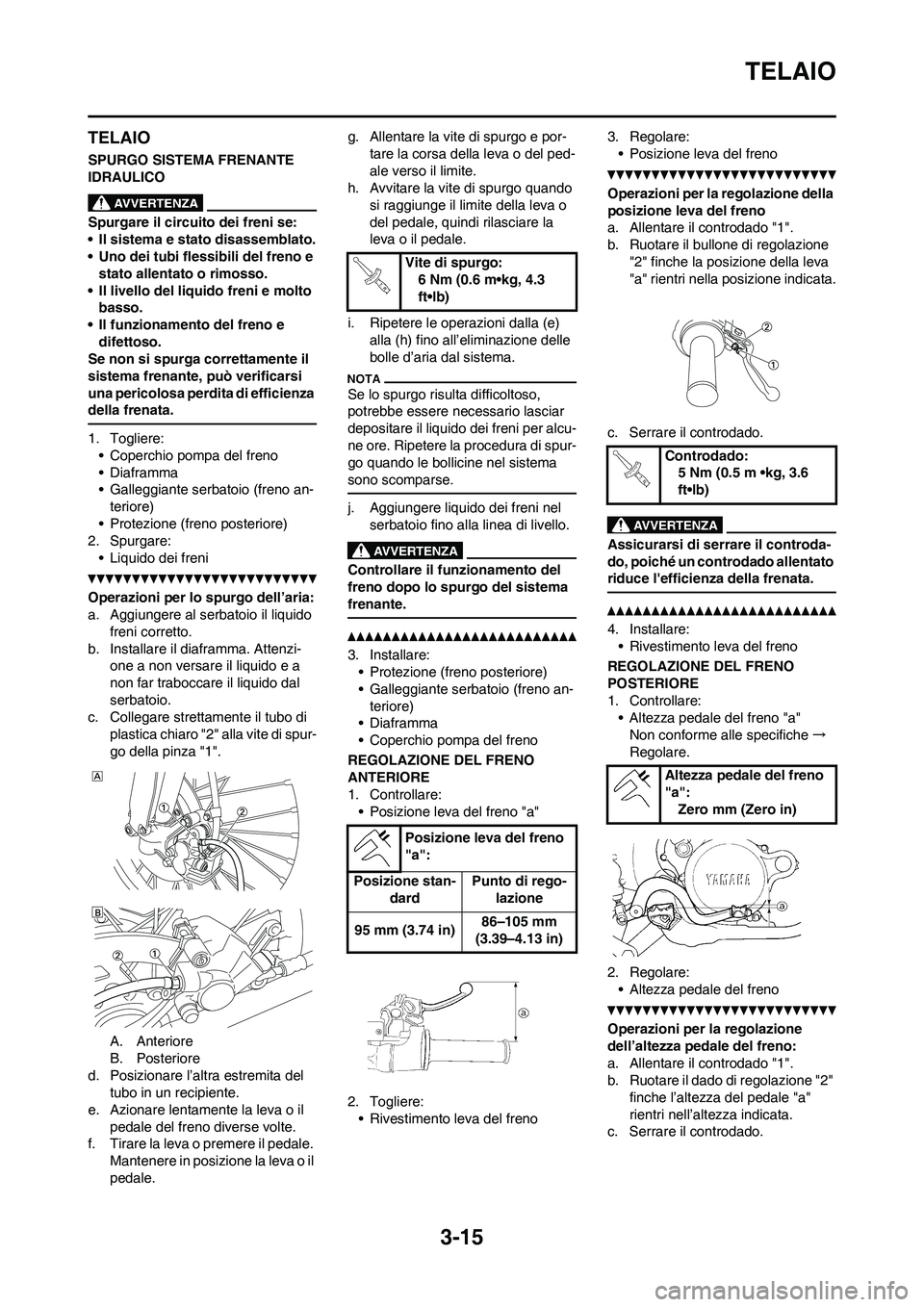

TELAIO
TELAIO
SPURGO SISTEMA FRENANTE
IDRAULICO
Spurgare il circuito dei freni se:
• Il sistema e stato disassemblato.
• Uno dei tubi flessibili del freno e
stato allentato o rimosso.
• Il livello del liquido freni e molto
basso.
• Il funzionamento del freno e
difettoso.
Se non si spurga correttamente il
sistema frenante, può verificarsi
una pericolosa perdita di efficienza
della frenata.
1. Togliere:
• Coperchio pompa del freno
• Diaframma
• Galleggiante serbatoio (freno an-
teriore)
• Protezione (freno posteriore)
2. Spurgare:
• Liquido dei freni
Operazioni per lo spurgo dell’aria:
a. Aggiungere al serbatoio il liquido
freni corretto.
b. Installare il diaframma. Attenzi-
one a non versare il liquido e a
non far traboccare il liquido dal
serbatoio.
c. Collegare strettamente il tubo di
plastica chiaro "2" alla vite di spur-
go della pinza "1".
A. Anteriore
B. Posteriore
d. Posizionare l’altra estremita del
tubo in un recipiente.
e. Azionare lentamente la leva o il
pedale del freno diverse volte.
f. Tirare la leva o premere il pedale.
Mantenere in posizione la leva o il
pedale.g. Allentare la vite di spurgo e por-
tare la corsa della leva o del ped-
ale verso il limite.
h. Avvitare la vite di spurgo quando
si raggiunge il limite della leva o
del pedale, quindi rilasciare la
leva o il pedale.
i. Ripetere le operazioni dalla (e)
alla (h) fino all’eliminazione delle
bolle d’aria dal sistema.
Se lo spurgo risulta difficoltoso,
potrebbe essere necessario lasciar
depositare il liquido dei freni per alcu-
ne ore. Ripetere la procedura di spur-
go quando le bollicine nel sistema
sono scomparse.
j. Aggiungere liquido dei freni nel
serbatoio fino alla linea di livello.
Controllare il funzionamento del
freno dopo lo spurgo del sistema
frenante.
3. Installare:
• Protezione (freno posteriore)
• Galleggiante serbatoio (freno an-
teriore)
• Diaframma
• Coperchio pompa del freno
REGOLAZIONE DEL FRENO
ANTERIORE
1. Controllare:
• Posizione leva del freno "a"
2. Togliere:
• Rivestimento leva del freno3. Regolare:
• Posizione leva del freno
Operazioni per la regolazione della
posizione leva del freno
a. Allentare il controdado "1".
b. Ruotare il bullone di regolazione
"2" finche la posizione della leva
"a" rientri nella posizione indicata.
c. Serrare il controdado.
Assicurarsi di serrare il controda-
do, poiché un controdado allentato
riduce l'efficienza della frenata.
4. Installare:
• Rivestimento leva del freno
REGOLAZIONE DEL FRENO
POSTERIORE
1. Controllare:
• Altezza pedale del freno "a"
Non conforme alle specifiche→
Regolare.
2. Regolare:
• Altezza pedale del freno
Operazioni per la regolazione
dell’altezza pedale del freno:
a. Allentare il controdado "1".
b. Ruotare il dado di regolazione "2"
finche l’altezza del pedale "a"
rientri nell’altezza indicata.
c. Serrare il controdado.
Vite di spurgo:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Posizione leva del freno
"a":
Posizione stan-
dardPunto di rego-
lazione
95 mm (3.74 in)86–105 mm
(3.39–4.13 in)
Controdado:
5 Nm (0.5 m •kg, 3.6
ft•lb)
Altezza pedale del freno
"a":
Zero mm (Zero in)
Page 66 of 206

3-16
TELAIO

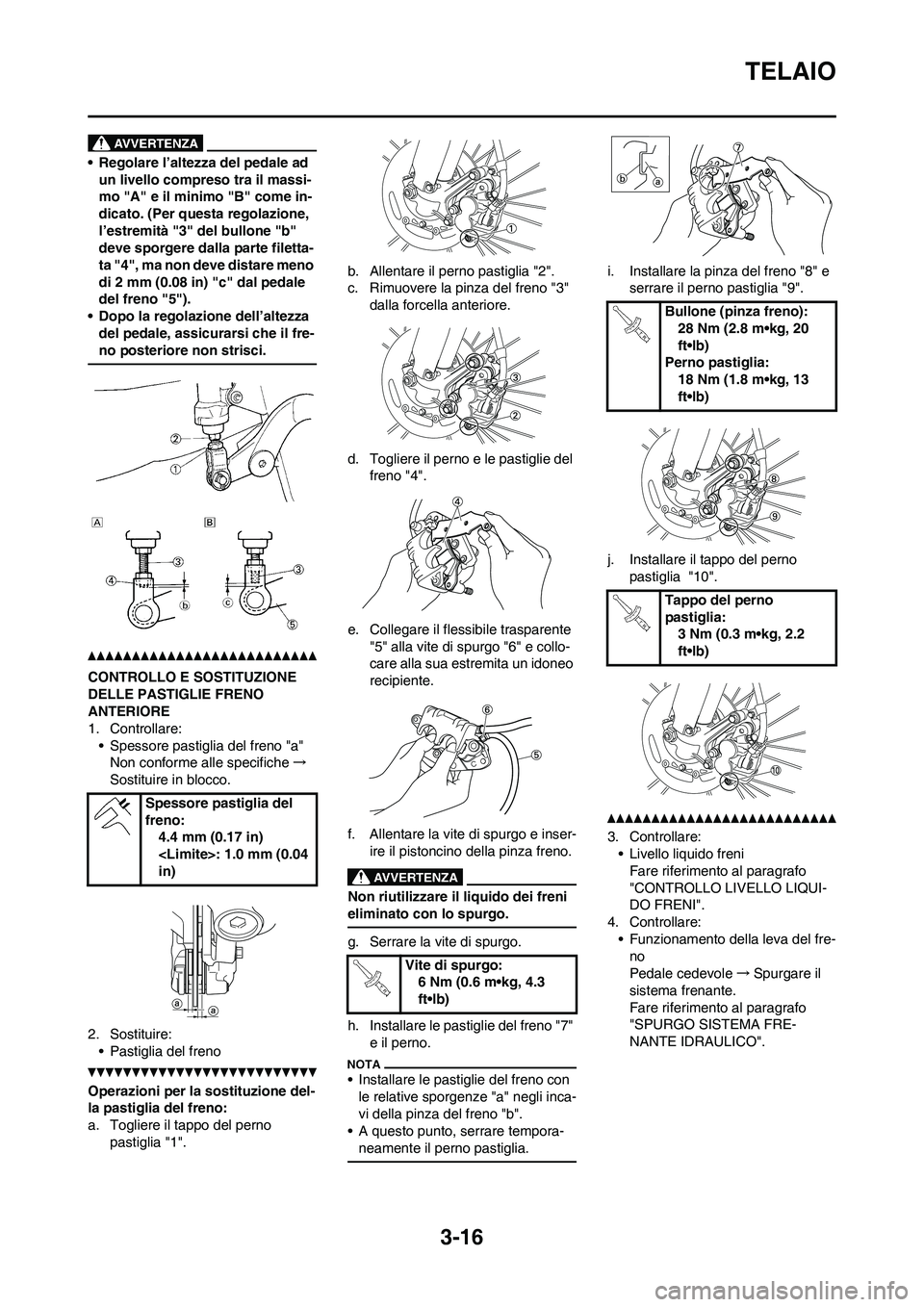

• Regolare l’altezza del pedale ad
un livello compreso tra il massi-
mo "A" e il minimo "B" come in-
dicato. (Per questa regolazione,
l’estremità "3" del bullone "b"
deve sporgere dalla parte filetta-
ta "4", ma non deve distare meno
di 2 mm (0.08 in) "c" dal pedale
del freno "5").
• Dopo la regolazione dell’altezza
del pedale, assicurarsi che il fre-
no posteriore non strisci.
CONTROLLO E SOSTITUZIONE
DELLE PASTIGLIE FRENO
ANTERIORE
1. Controllare:
• Spessore pastiglia del freno "a"
Non conforme alle specifiche→
Sostituire in blocco.
2. Sostituire:
• Pastiglia del freno
Operazioni per la sostituzione del-
la pastiglia del freno:
a. Togliere il tappo del perno
pastiglia "1".b. Allentare il perno pastiglia "2".
c. Rimuovere la pinza del freno "3"
dalla forcella anteriore.
d. Togliere il perno e le pastiglie del
freno "4".
e. Collegare il flessibile trasparente
"5" alla vite di spurgo "6" e collo-
care alla sua estremita un idoneo
recipiente.
f. Allentare la vite di spurgo e inser-
ire il pistoncino della pinza freno.
Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
g. Serrare la vite di spurgo.
h. Installare le pastiglie del freno "7"
e il perno.
• Installare le pastiglie del freno con
le relative sporgenze "a" negli inca-
vi della pinza del freno "b".
• A questo punto, serrare tempora-
neamente il perno pastiglia.
i. Installare la pinza del freno "8" e
serrare il perno pastiglia "9".
j. Installare il tappo del perno
pastiglia "10".
3. Controllare:
• Livello liquido freni
Fare riferimento al paragrafo
"CONTROLLO LIVELLO LIQUI-
DO FRENI".
4. Controllare:
• Funzionamento della leva del fre-
no
Pedale cedevole→Spurgare il
sistema frenante.
Fare riferimento al paragrafo
"SPURGO SISTEMA FRE-
NANTE IDRAULICO". Spessore pastiglia del
freno:
4.4 mm (0.17 in)
in)
Vite di spurgo:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Bullone (pinza freno):
28 Nm (2.8 m•kg, 20
ft•lb)
Perno pastiglia:
18 Nm (1.8 m•kg, 13
ft•lb)
Tappo del perno
pastiglia:
3 Nm (0.3 m•kg, 2.2
ft•lb)
Page 67 of 206

3-17
TELAIO

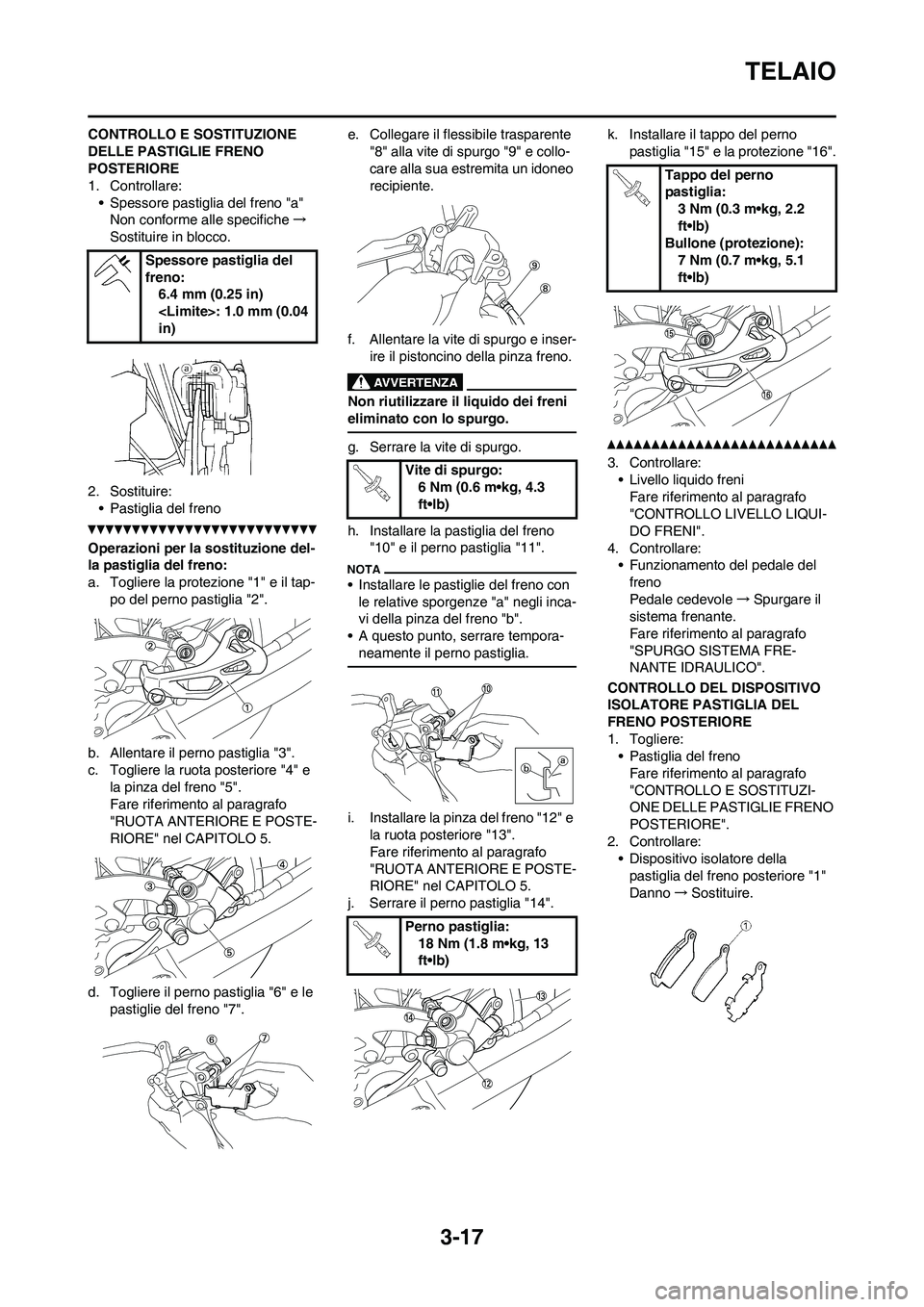

CONTROLLO E SOSTITUZIONE
DELLE PASTIGLIE FRENO
POSTERIORE
1. Controllare:
• Spessore pastiglia del freno "a"
Non conforme alle specifiche→
Sostituire in blocco.
2. Sostituire:
• Pastiglia del freno
Operazioni per la sostituzione del-
la pastiglia del freno:
a. Togliere la protezione "1" e il tap-
po del perno pastiglia "2".
b. Allentare il perno pastiglia "3".
c. Togliere la ruota posteriore "4" e
la pinza del freno "5".
Fare riferimento al paragrafo
"RUOTA ANTERIORE E POSTE-
RIORE" nel CAPITOLO 5.
d. Togliere il perno pastiglia "6" e le
pastiglie del freno "7".e. Collegare il flessibile trasparente
"8" alla vite di spurgo "9" e collo-
care alla sua estremita un idoneo
recipiente.
f. Allentare la vite di spurgo e inser-
ire il pistoncino della pinza freno.
Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
g. Serrare la vite di spurgo.
h. Installare la pastiglia del freno
"10" e il perno pastiglia "11".
• Installare le pastiglie del freno con
le relative sporgenze "a" negli inca-
vi della pinza del freno "b".
• A questo punto, serrare tempora-
neamente il perno pastiglia.
i. Installare la pinza del freno "12" e
la ruota posteriore "13".
Fare riferimento al paragrafo
"RUOTA ANTERIORE E POSTE-
RIORE" nel CAPITOLO 5.
j. Serrare il perno pastiglia "14".k. Installare il tappo del perno
pastiglia "15" e la protezione "16".
3. Controllare:
• Livello liquido freni
Fare riferimento al paragrafo
"CONTROLLO LIVELLO LIQUI-
DO FRENI".
4. Controllare:
• Funzionamento del pedale del
freno
Pedale cedevole→Spurgare il
sistema frenante.
Fare riferimento al paragrafo
"SPURGO SISTEMA FRE-
NANTE IDRAULICO".
CONTROLLO DEL DISPOSITIVO
ISOLATORE PASTIGLIA DEL
FRENO POSTERIORE
1. Togliere:
• Pastiglia del freno
Fare riferimento al paragrafo
"CONTROLLO E SOSTITUZI-
ONE DELLE PASTIGLIE FRENO
POSTERIORE".
2. Controllare:
• Dispositivo isolatore della
pastiglia del freno posteriore "1"
Danno→Sostituire. Spessore pastiglia del
freno:
6.4 mm (0.25 in)
in)Vite di spurgo:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Perno pastiglia:
18 Nm (1.8 m•kg, 13
ft•lb)
Tappo del perno
pastiglia:
3 Nm (0.3 m•kg, 2.2
ft•lb)
Bullone (protezione):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Page 68 of 206

3-18
TELAIO

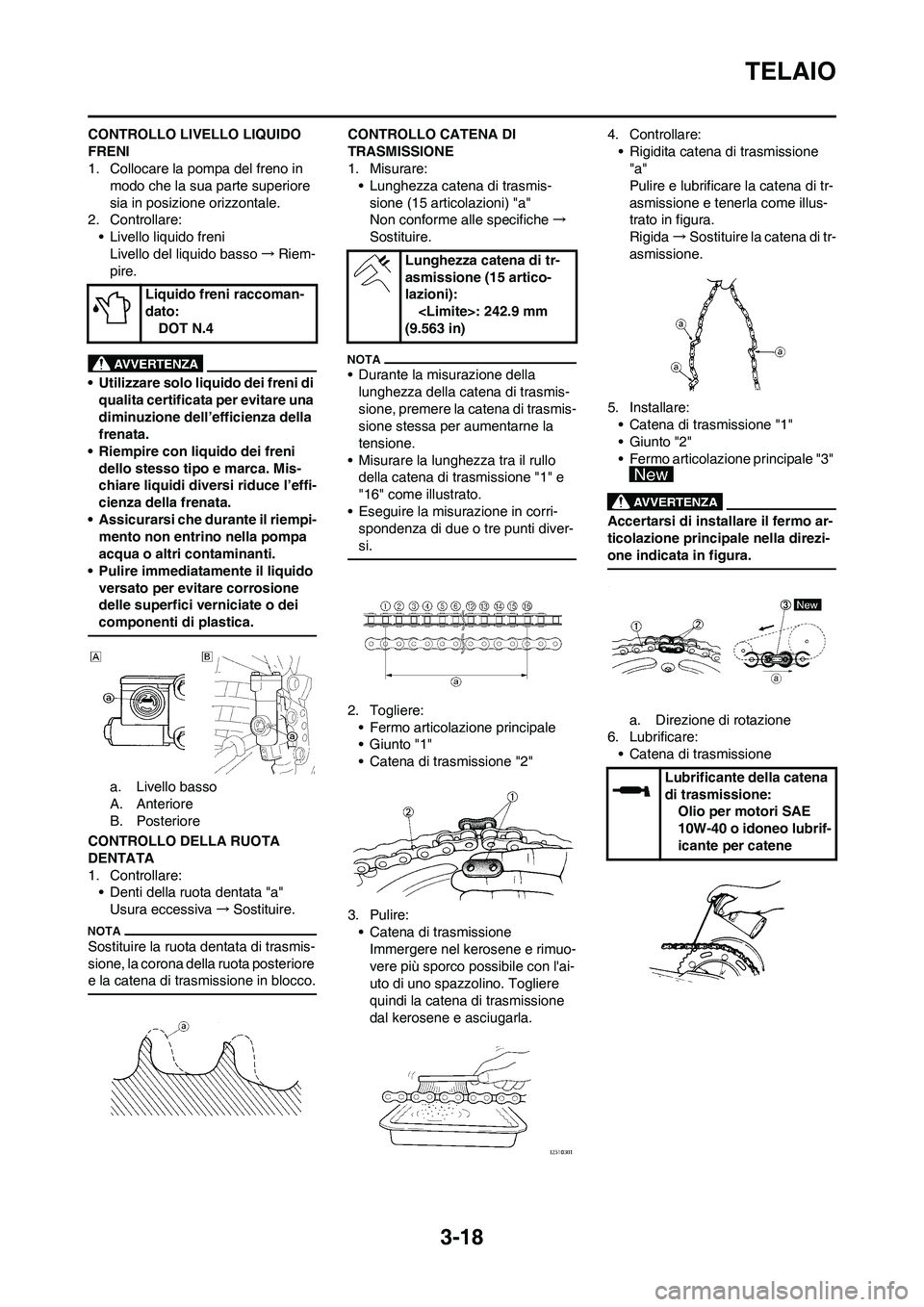

CONTROLLO LIVELLO LIQUIDO
FRENI
1. Collocare la pompa del freno in
modo che la sua parte superiore
sia in posizione orizzontale.
2. Controllare:
• Livello liquido freni
Livello del liquido basso→Riem-
pire.
• Utilizzare solo liquido dei freni di
qualita certificata per evitare una
diminuzione dell’efficienza della
frenata.
• Riempire con liquido dei freni
dello stesso tipo e marca. Mis-
chiare liquidi diversi riduce l’effi-
cienza della frenata.
• Assicurarsi che durante il riempi-
mento non entrino nella pompa
acqua o altri contaminanti.
• Pulire immediatamente il liquido
versato per evitare corrosione
delle superfici verniciate o dei
componenti di plastica.
a. Livello basso
A. Anteriore
B. Posteriore
CONTROLLO DELLA RUOTA
DENTATA
1. Controllare:
• Denti della ruota dentata "a"
Usura eccessiva→Sostituire.
Sostituire la ruota dentata di trasmis-
sione, la corona della ruota posteriore
e la catena di trasmissione in blocco.
CONTROLLO CATENA DI
TRASMISSIONE
1. Misurare:
• Lunghezza catena di trasmis-
sione (15 articolazioni) "a"
Non conforme alle specifiche→
Sostituire.
• Durante la misurazione della
lunghezza della catena di trasmis-
sione, premere la catena di trasmis-
sione stessa per aumentarne la
tensione.
• Misurare la lunghezza tra il rullo
della catena di trasmissione "1" e
"16" come illustrato.
• Eseguire la misurazione in corri-
spondenza di due o tre punti diver-
si.
2. Togliere:
• Fermo articolazione principale
•Giunto "1"
• Catena di trasmissione "2"
3. Pulire:
• Catena di trasmissione
Immergere nel kerosene e rimuo-
vere più sporco possibile con l'ai-
uto di uno spazzolino. Togliere
quindi la catena di trasmissione
dal kerosene e asciugarla.4. Controllare:
• Rigidita catena di trasmissione
"a"
Pulire e lubrificare la catena di tr-
asmissione e tenerla come illus-
trato in figura.
Rigida→Sostituire la catena di tr-
asmissione.
5. Installare:
• Catena di trasmissione "1"
• Giunto "2"
• Fermo articolazione principale "3"
Accertarsi di installare il fermo ar-
ticolazione principale nella direzi-
one indicata in figura.
a. Direzione di rotazione
6. Lubrificare:
• Catena di trasmissione Liquido freni raccoman-
dato:
DOT N.4
Lunghezza catena di tr-
asmissione (15 artico-
lazioni):
(9.563 in)
Lubrificante della catena
di trasmissione:
Olio per motori SAE
10W-40 o idoneo lubrif-
icante per catene

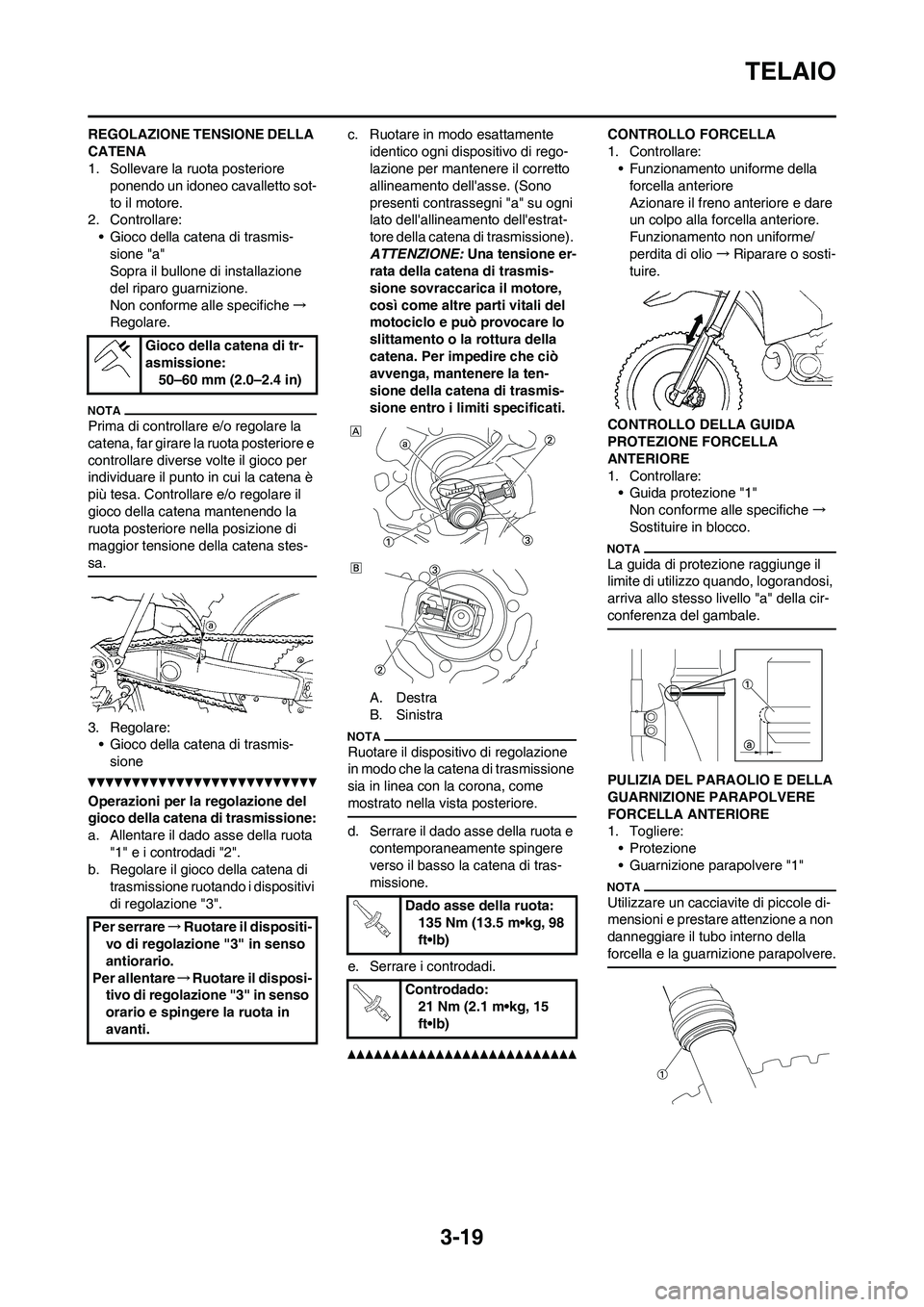

Page 69 of 206

3-19
TELAIO
REGOLAZIONE TENSIONE DELLA
CATENA
1. Sollevare la ruota posteriore
ponendo un idoneo cavalletto sot-
to il motore.
2. Controllare:
• Gioco della catena di trasmis-
sione "a"
Sopra il bullone di installazione
del riparo guarnizione.
Non conforme alle specifiche→
Regolare.
Prima di controllare e/o regolare la
catena, far girare la ruota posteriore e
controllare diverse volte il gioco per
individuare il punto in cui la catena è
più tesa. Controllare e/o regolare il
gioco della catena mantenendo la
ruota posteriore nella posizione di
maggior tensione della catena stes-
sa.
3. Regolare:
• Gioco della catena di trasmis-
sione
Operazioni per la regolazione del
gioco della catena di trasmissione:
a. Allentare il dado asse della ruota
"1" e i controdadi "2".
b. Regolare il gioco della catena di
trasmissione ruotando i dispositivi
di regolazione "3".c. Ruotare in modo esattamente
identico ogni dispositivo di rego-
lazione per mantenere il corretto
allineamento dell'asse. (Sono
presenti contrassegni "a" su ogni
lato dell'allineamento dell'estrat-
tore della catena di trasmissione).
ATTENZIONE: Una tensione er-
rata della catena di trasmis-
sione sovraccarica il motore,
così come altre parti vitali del
motociclo e può provocare lo
slittamento o la rottura della
catena. Per impedire che ciò
avvenga, mantenere la ten-
sione della catena di trasmis-
sione entro i limiti specificati.
A. Destra
B. Sinistra
Ruotare il dispositivo di regolazione
in modo che la catena di trasmissione
sia in linea con la corona, come
mostrato nella vista posteriore.
d. Serrare il dado asse della ruota e
contemporaneamente spingere
verso il basso la catena di tras-
missione.
e. Serrare i controdadi.
CONTROLLO FORCELLA
1. Controllare:
• Funzionamento uniforme della
forcella anteriore
Azionare il freno anteriore e dare
un colpo alla forcella anteriore.
Funzionamento non uniforme/
perdita di olio→Riparare o sosti-
tuire.
CONTROLLO DELLA GUIDA
PROTEZIONE FORCELLA
ANTERIORE
1. Controllare:
• Guida protezione "1"
Non conforme alle specifiche→
Sostituire in blocco.
La guida di protezione raggiunge il
limite di utilizzo quando, logorandosi,
arriva allo stesso livello "a" della cir-
conferenza del gambale.
PULIZIA DEL PARAOLIO E DELLA
GUARNIZIONE PARAPOLVERE
FORCELLA ANTERIORE
1. Togliere:
• Protezione
• Guarnizione parapolvere "1"
Utilizzare un cacciavite di piccole di-
mensioni e prestare attenzione a non
danneggiare il tubo interno della
forcella e la guarnizione parapolvere.
Gioco della catena di tr-
asmissione:
50–60 mm (2.0–2.4 in)
Per serrare→Ruotare il dispositi-
vo di regolazione "3" in senso
antiorario.
Per allentare→Ruotare il disposi-
tivo di regolazione "3" in senso
orario e spingere la ruota in
avanti.
Dado asse della ruota:
135 Nm (13.5 m•kg, 98
ft•lb)
Controdado:
21 Nm (2.1 m•kg, 15
ft•lb)

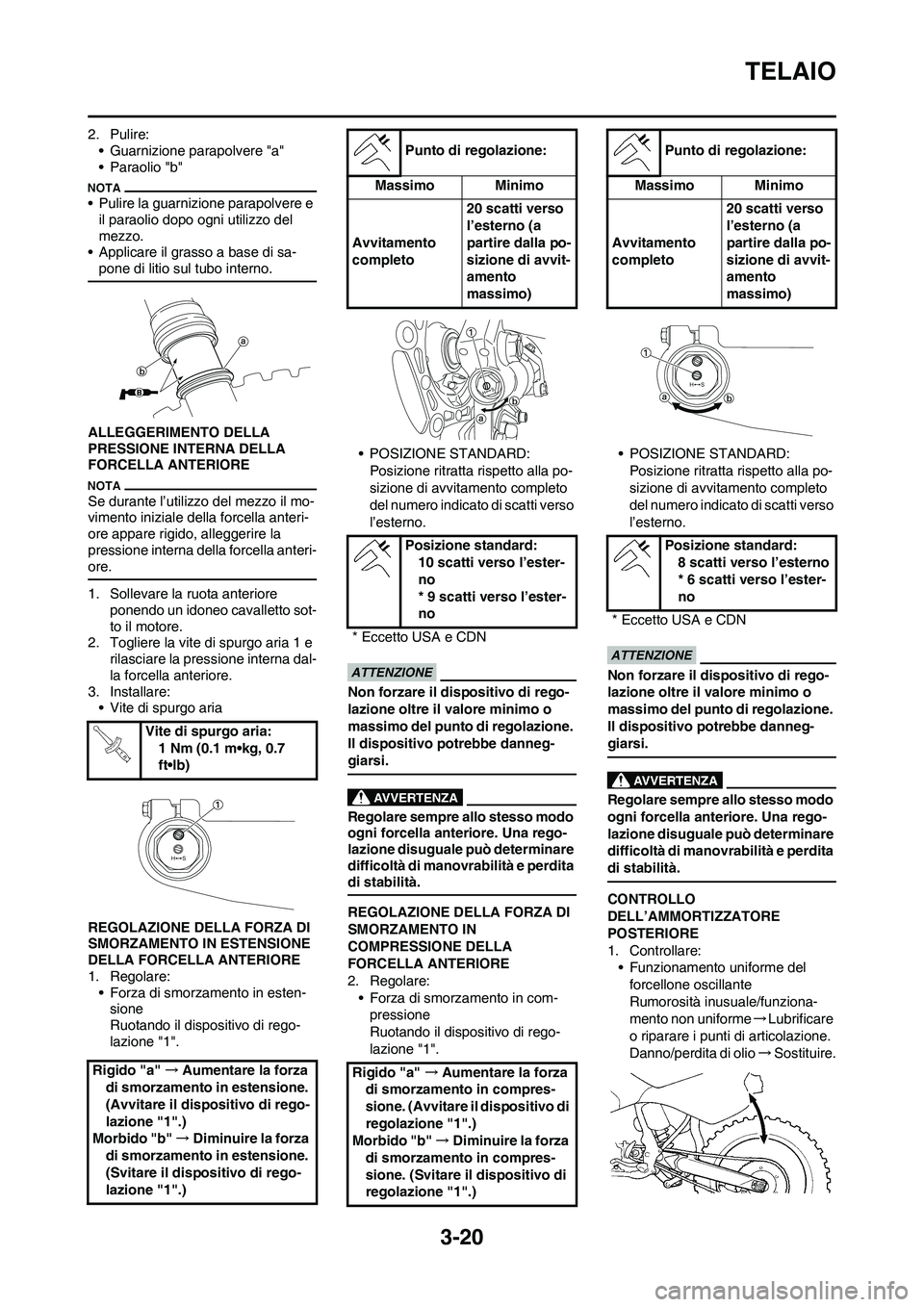

Page 70 of 206

3-20
TELAIO
2. Pulire:
• Guarnizione parapolvere "a"
• Paraolio "b"
• Pulire la guarnizione parapolvere e
il paraolio dopo ogni utilizzo del
mezzo.
• Applicare il grasso a base di sa-
pone di litio sul tubo interno.
ALLEGGERIMENTO DELLA
PRESSIONE INTERNA DELLA
FORCELLA ANTERIORE
Se durante l’utilizzo del mezzo il mo-
vimento iniziale della forcella anteri-
ore appare rigido, alleggerire la
pressione interna della forcella anteri-
ore.
1. Sollevare la ruota anteriore
ponendo un idoneo cavalletto sot-
to il motore.
2. Togliere la vite di spurgo aria 1 e
rilasciare la pressione interna dal-
la forcella anteriore.
3. Installare:
• Vite di spurgo aria
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ESTENSIONE
DELLA FORCELLA ANTERIORE
1. Regolare:
• Forza di smorzamento in esten-
sione
Ruotando il dispositivo di rego-
lazione "1".• POSIZIONE STANDARD:
Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di scatti verso
l’esterno.
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
Regolare sempre allo stesso modo
ogni forcella anteriore. Una rego-
lazione disuguale può determinare
difficoltà di manovrabilità e perdita
di stabilità.
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN
COMPRESSIONE DELLA
FORCELLA ANTERIORE
2. Regolare:
• Forza di smorzamento in com-
pressione
Ruotando il dispositivo di rego-
lazione "1".• POSIZIONE STANDARD:
Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di scatti verso
l’esterno.
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
Regolare sempre allo stesso modo
ogni forcella anteriore. Una rego-
lazione disuguale può determinare
difficoltà di manovrabilità e perdita
di stabilità.
CONTROLLO
DELL’AMMORTIZZATORE
POSTERIORE
1. Controllare:
• Funzionamento uniforme del
forcellone oscillante
Rumorosità inusuale/funziona-
mento non uniforme→Lubrificare
o riparare i punti di articolazione.
Danno/perdita di olio→Sostituire. Vite di spurgo aria:
1 Nm (0.1 m•kg, 0.7
ft•lb)
Rigido "a" →Aumentare la forza
di smorzamento in estensione.
(Avvitare il dispositivo di rego-
lazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in estensione.
(Svitare il dispositivo di rego-
lazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard:
10 scatti verso l’ester-
no
* 9 scatti verso l’ester-
no
* Eccetto USA e CDN
Rigido "a" →Aumentare la forza
di smorzamento in compres-
sione. (Avvitare il dispositivo di
regolazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in compres-
sione. (Svitare il dispositivo di
regolazione "1".)Punto di regolazione:
Massimo Minimo
Avvitamento
completo20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard:
8 scatti verso l’esterno
* 6 scatti verso l’ester-
no
* Eccetto USA e CDN
