YAMAHA YZ250F 2012 Manuale duso (in Italian)

5-7
FRENO ANTERIORE E POSTERIORE
RIMOZIONE DEL FRENO POSTERIORE
Ordine Denominazione Quantità Osservazioni
Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il motore.Fare riferimento a "NOTA PER LA MANIPO-
LAZIONE".
Ruota posteriore Fare riferimento al paragrafo "RUOTA ANTE-
RIORE E POSTERIORE".
Scaricare il liquido dei freni. Fare riferimento al paragrafo Rimozione.
1 Pedale del freno 1
2 Pompa del freno 1
3 Support de tubo flessibile del freno 2
4 Bullone di giunzione 2
5 Tubo del freno 1
6 Tappo del perno pastiglia 1 Rimuovere allentando il perno pastiglia.
7 Perno pastiglia 1 Allentare disassemblando la pinza del freno.
8 Pinza del freno 1

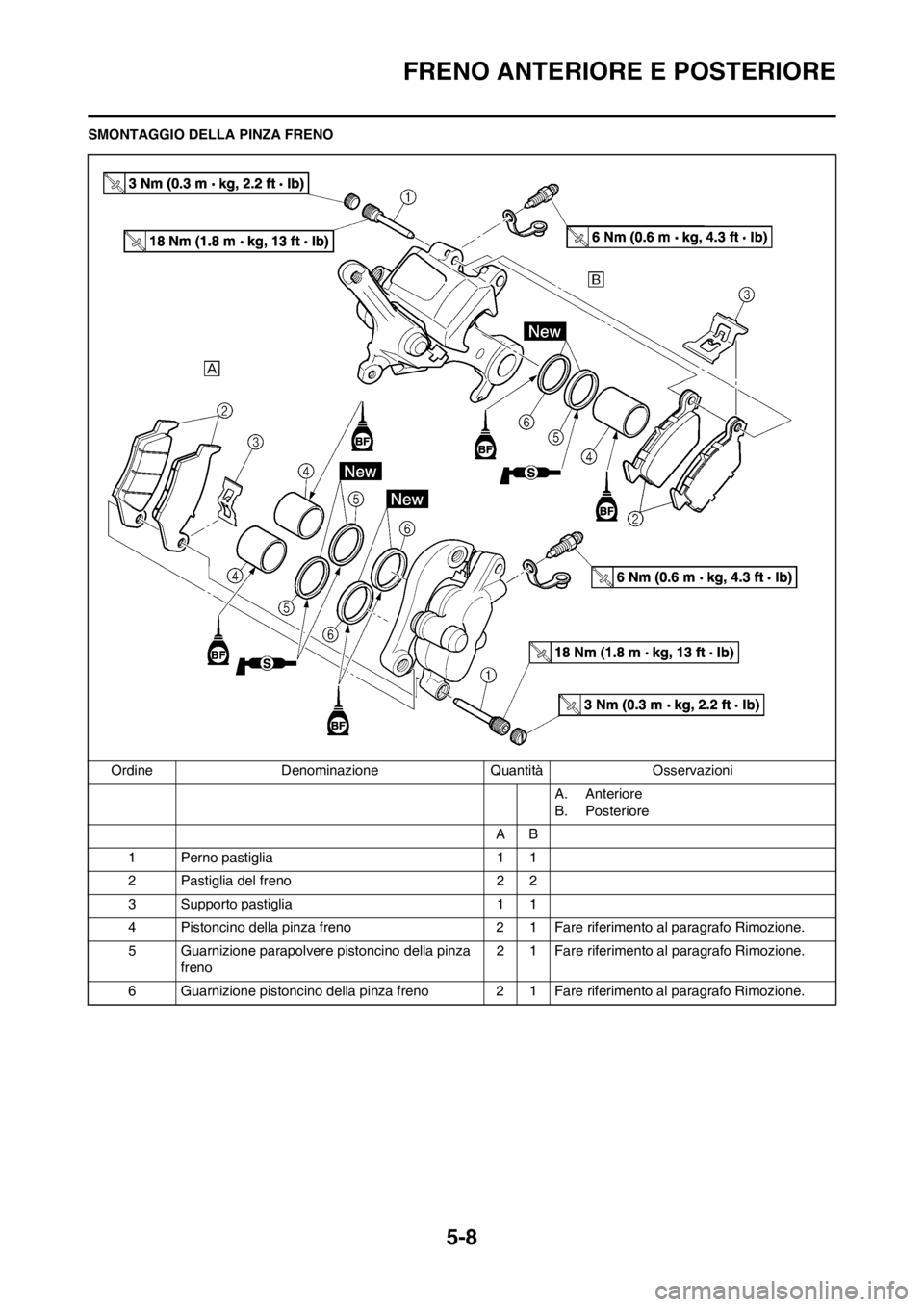

5-8
FRENO ANTERIORE E POSTERIORE
SMONTAGGIO DELLA PINZA FRENO
Ordine Denominazione Quantità Osservazioni
A. Anteriore
B. Posteriore
AB
1 Perno pastiglia 1 1
2 Pastiglia del freno 2 2
3 Supporto pastiglia 1 1
4 Pistoncino della pinza freno 2 1 Fare riferimento al paragrafo Rimozione.
5 Guarnizione parapolvere pistoncino della pinza
freno2 1 Fare riferimento al paragrafo Rimozione.
6 Guarnizione pistoncino della pinza freno 2 1 Fare riferimento al paragrafo Rimozione.

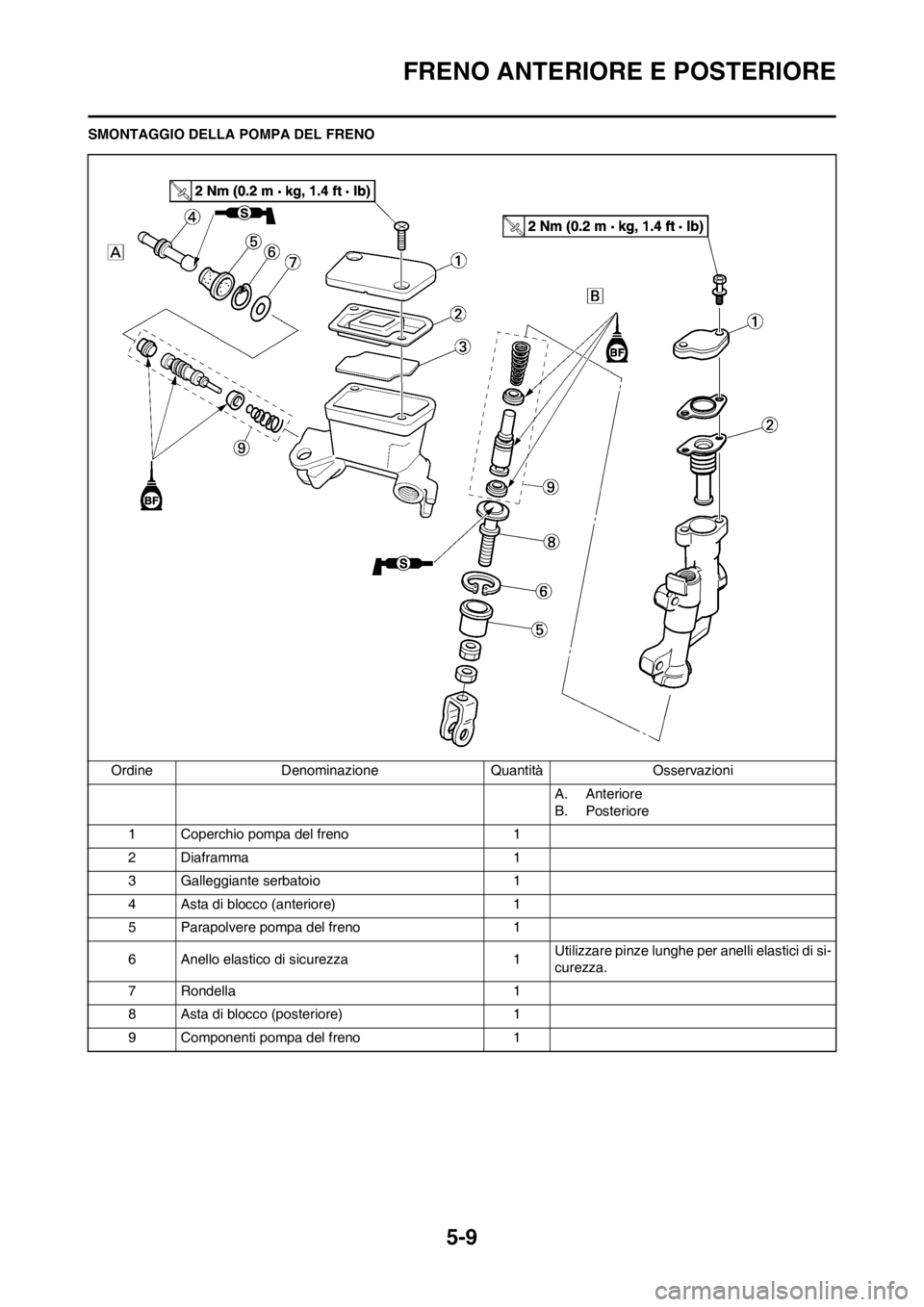

5-9
FRENO ANTERIORE E POSTERIORE
SMONTAGGIO DELLA POMPA DEL FRENO
Ordine Denominazione Quantità Osservazioni
A. Anteriore
B. Posteriore
1 Coperchio pompa del freno 1
2Diaframma 1
3 Galleggiante serbatoio 1
4 Asta di blocco (anteriore) 1
5 Parapolvere pompa del freno 1
6 Anello elastico di sicurezza 1Utilizzare pinze lunghe per anelli elastici di si-
curezza.
7 Rondella 1
8 Asta di blocco (posteriore) 1
9 Componenti pompa del freno 1

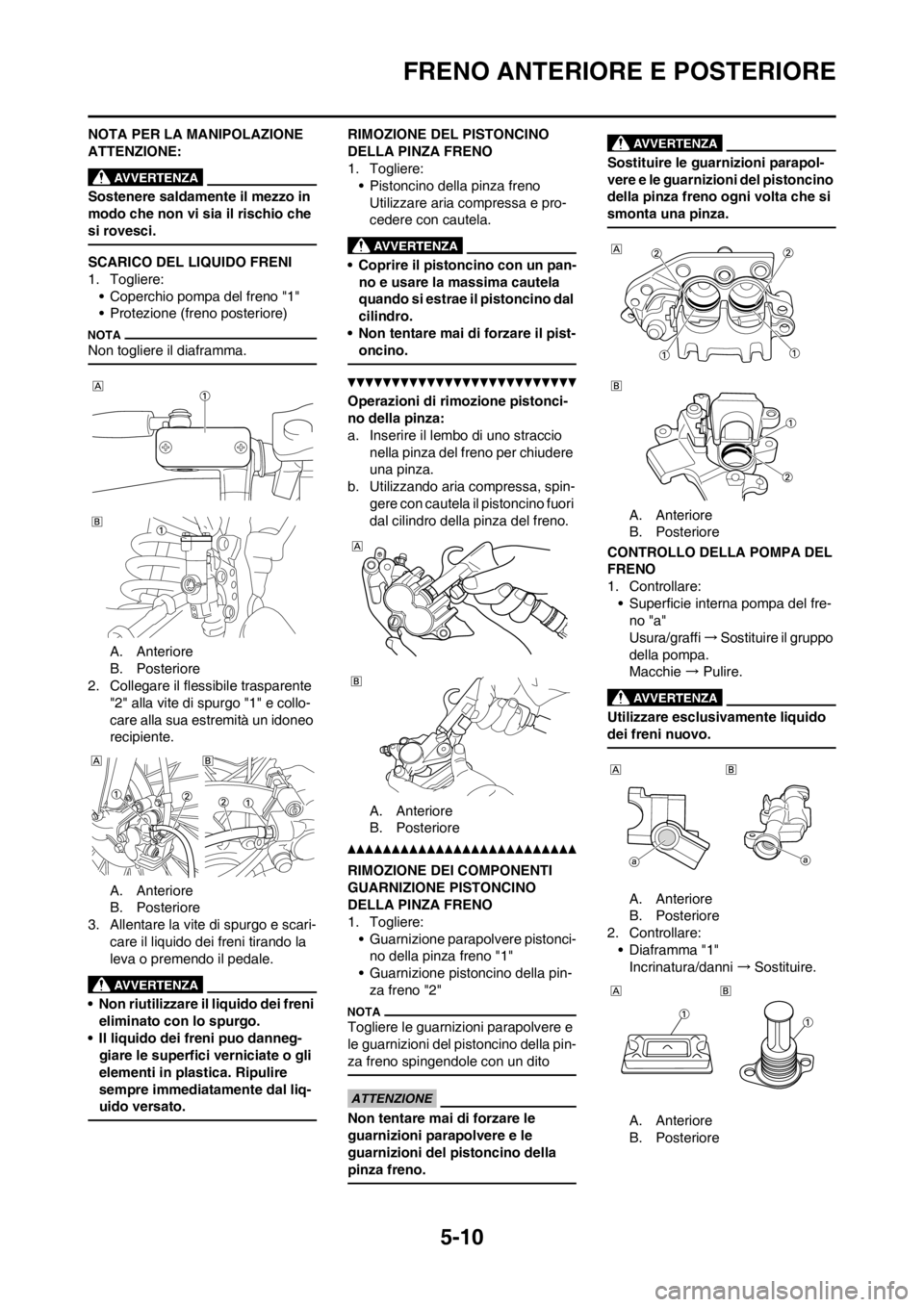

5-10
FRENO ANTERIORE E POSTERIORE
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Sostenere saldamente il mezzo in
modo che non vi sia il rischio che
si rovesci.
SCARICO DEL LIQUIDO FRENI
1. Togliere:
• Coperchio pompa del freno "1"
• Protezione (freno posteriore)
Non togliere il diaframma.
A. Anteriore
B. Posteriore
2. Collegare il flessibile trasparente
"2" alla vite di spurgo "1" e collo-
care alla sua estremità un idoneo
recipiente.
A. Anteriore
B. Posteriore
3. Allentare la vite di spurgo e scari-
care il liquido dei freni tirando la
leva o premendo il pedale.
• Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
• Il liquido dei freni puo danneg-
giare le superfici verniciate o gli
elementi in plastica. Ripulire
sempre immediatamente dal liq-
uido versato.
RIMOZIONE DEL PISTONCINO
DELLA PINZA FRENO
1. Togliere:
• Pistoncino della pinza freno
Utilizzare aria compressa e pro-
cedere con cautela.
• Coprire il pistoncino con un pan-
no e usare la massima cautela
quando si estrae il pistoncino dal
cilindro.
• Non tentare mai di forzare il pist-
oncino.
Operazioni di rimozione pistonci-
no della pinza:
a. Inserire il lembo di uno straccio
nella pinza del freno per chiudere
una pinza.
b. Utilizzando aria compressa, spin-
gere con cautela il pistoncino fuori
dal cilindro della pinza del freno.
A. Anteriore
B. Posteriore
RIMOZIONE DEI COMPONENTI
GUARNIZIONE PISTONCINO
DELLA PINZA FRENO
1. Togliere:
• Guarnizione parapolvere pistonci-
no della pinza freno "1"
• Guarnizione pistoncino della pin-
za freno "2"
Togliere le guarnizioni parapolvere e
le guarnizioni del pistoncino della pin-
za freno spingendole con un dito
Non tentare mai di forzare le
guarnizioni parapolvere e le
guarnizioni del pistoncino della
pinza freno.
Sostituire le guarnizioni parapol-
vere e le guarnizioni del pistoncino
della pinza freno ogni volta che si
smonta una pinza.
A. Anteriore
B. Posteriore
CONTROLLO DELLA POMPA DEL
FRENO
1. Controllare:
• Superficie interna pompa del fre-
no "a"
Usura/graffi → Sostituire il gruppo
della pompa.
Macchie → Pulire.
Utilizzare esclusivamente liquido
dei freni nuovo.
A. Anteriore
B. Posteriore
2. Controllare:
• Diaframma "1"
Incrinatura/danni →Sostituire.
A. Anteriore
B. Posteriore

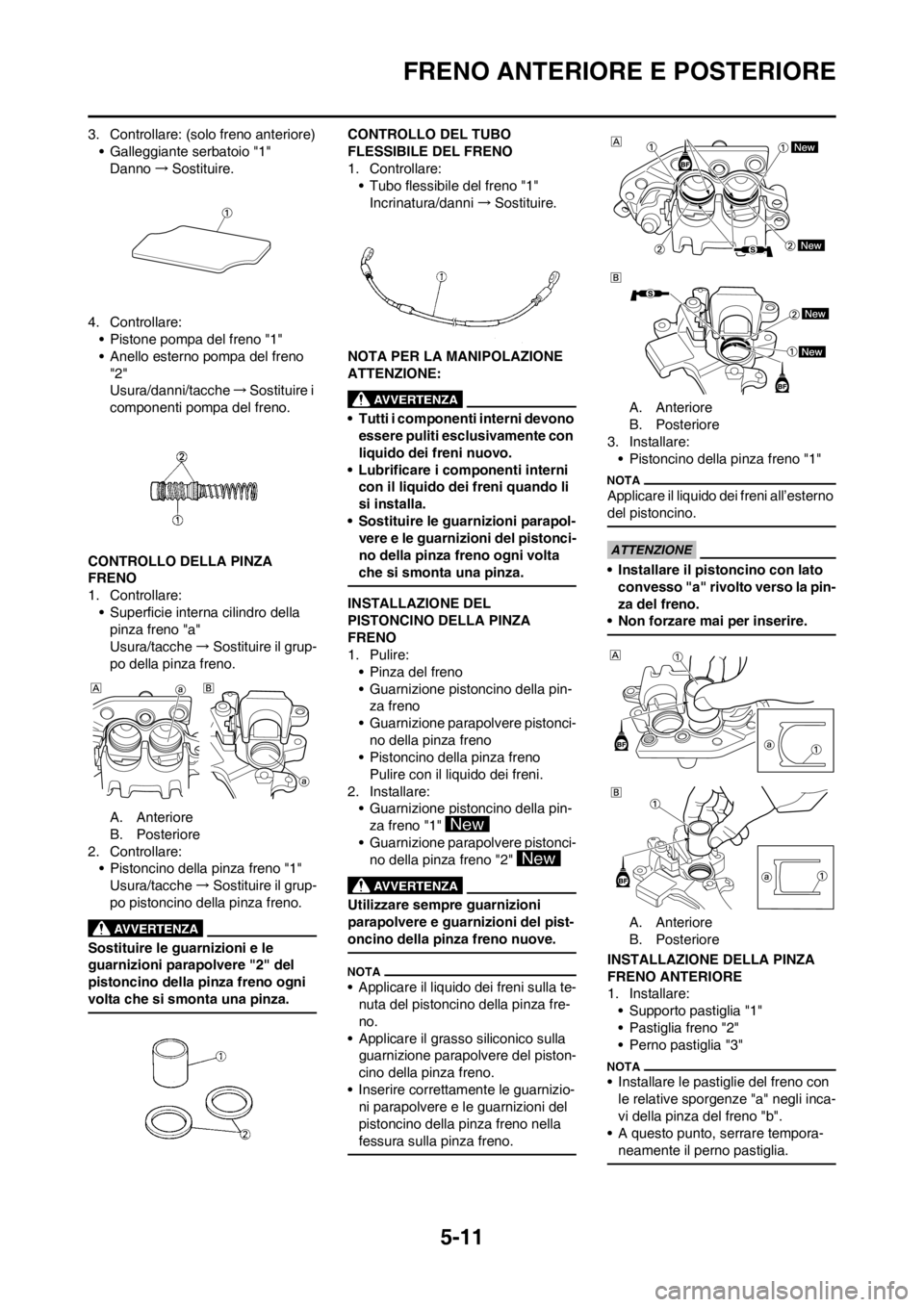

5-11
FRENO ANTERIORE E POSTERIORE
3. Controllare: (solo freno anteriore)
• Galleggiante serbatoio "1"
Danno→Sostituire.
4. Controllare:
• Pistone pompa del freno "1"
• Anello esterno pompa del freno
"2"
Usura/danni/tacche→Sostituire i
componenti pompa del freno.
CONTROLLO DELLA PINZA
FRENO
1. Controllare:
• Superficie interna cilindro della
pinza freno "a"
Usura/tacche→Sostituire il grup-
po della pinza freno.
A. Anteriore
B. Posteriore
2. Controllare:
• Pistoncino della pinza freno "1"
Usura/tacche→Sostituire il grup-
po pistoncino della pinza freno.
Sostituire le guarnizioni e le
guarnizioni parapolvere "2" del
pistoncino della pinza freno ogni
volta che si smonta una pinza.
CONTROLLO DEL TUBO
FLESSIBILE DEL FRENO
1. Controllare:
• Tubo flessibile del freno "1"
Incrinatura/danni →Sostituire.
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
• Tutti i componenti interni devono
essere puliti esclusivamente con
liquido dei freni nuovo.
• Lubrificare i componenti interni
con il liquido dei freni quando li
si installa.
• Sostituire le guarnizioni parapol-
vere e le guarnizioni del pistonci-
no della pinza freno ogni volta
che si smonta una pinza.
INSTALLAZIONE DEL
PISTONCINO DELLA PINZA
FRENO
1. Pulire:
• Pinza del freno
• Guarnizione pistoncino della pin-
za freno
• Guarnizione parapolvere pistonci-
no della pinza freno
• Pistoncino della pinza freno
Pulire con il liquido dei freni.
2. Installare:
• Guarnizione pistoncino della pin-
za freno "1"
• Guarnizione parapolvere pistonci-
no della pinza freno "2"
Utilizzare sempre guarnizioni
parapolvere e guarnizioni del pist-
oncino della pinza freno nuove.
• Applicare il liquido dei freni sulla te-
nuta del pistoncino della pinza fre-
no.
• Applicare il grasso siliconico sulla
guarnizione parapolvere del piston-
cino della pinza freno.
• Inserire correttamente le guarnizio-
ni parapolvere e le guarnizioni del
pistoncino della pinza freno nella
fessura sulla pinza freno.
A. Anteriore
B. Posteriore
3. Installare:
• Pistoncino della pinza freno "1"
Applicare il liquido dei freni all’esterno
del pistoncino.
• Installare il pistoncino con lato
convesso "a" rivolto verso la pin-
za del freno.
• Non forzare mai per inserire.
A. Anteriore
B. Posteriore
INSTALLAZIONE DELLA PINZA
FRENO ANTERIORE
1. Installare:
• Supporto pastiglia "1"
• Pastiglia freno "2"
• Perno pastiglia "3"
• Installare le pastiglie del freno con
le relative sporgenze "a" negli inca-
vi della pinza del freno "b".
• A questo punto, serrare tempora-
neamente il perno pastiglia.

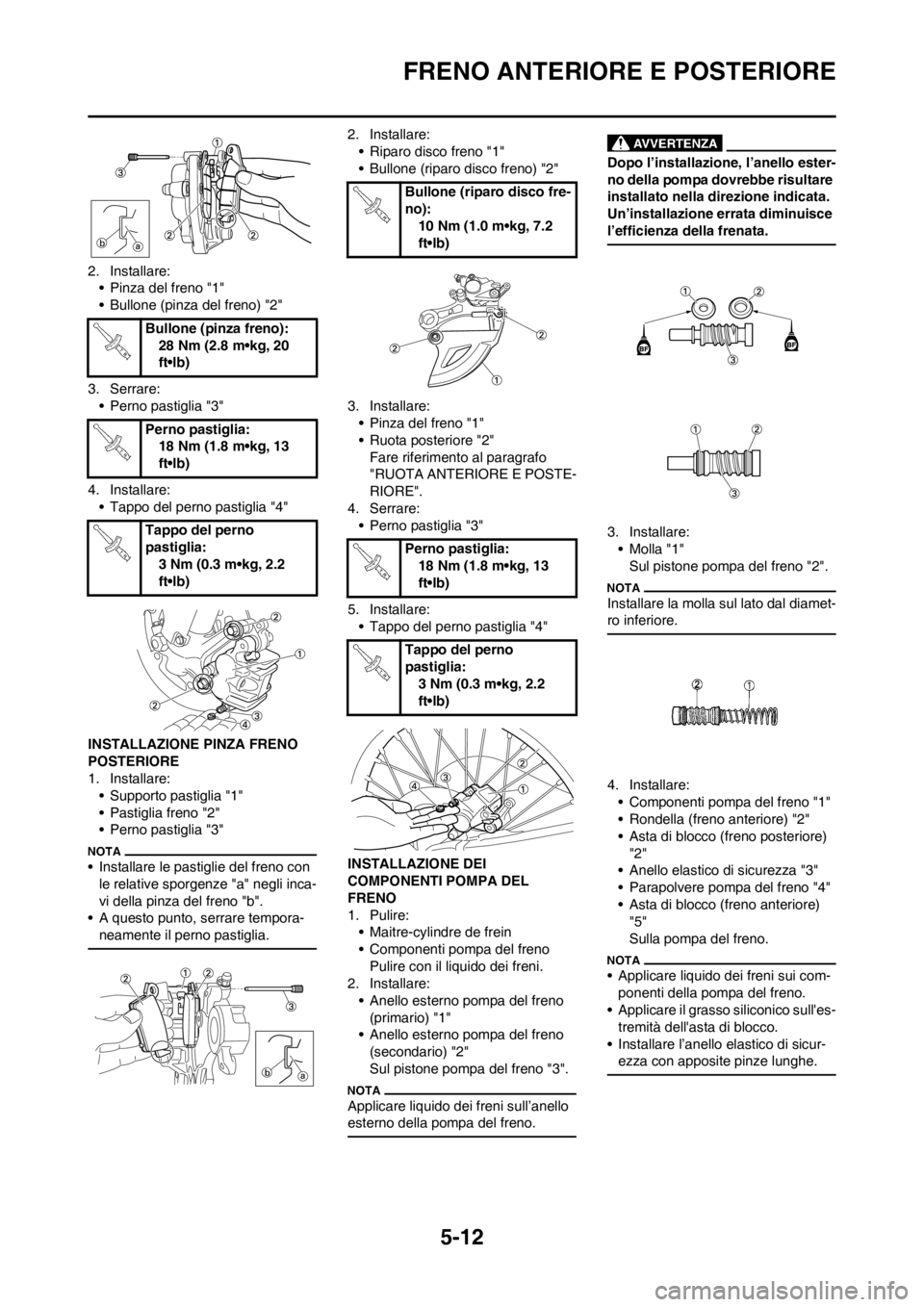

5-12
FRENO ANTERIORE E POSTERIORE
2. Installare:
• Pinza del freno "1"
• Bullone (pinza del freno) "2"
3. Serrare:
• Perno pastiglia "3"
4. Installare:
• Tappo del perno pastiglia "4"
INSTALLAZIONE PINZA FRENO
POSTERIORE
1. Installare:
• Supporto pastiglia "1"
• Pastiglia freno "2"
• Perno pastiglia "3"
• Installare le pastiglie del freno con
le relative sporgenze "a" negli inca-
vi della pinza del freno "b".
• A questo punto, serrare tempora-
neamente il perno pastiglia.
2. Installare:
• Riparo disco freno "1"
• Bullone (riparo disco freno) "2"
3. Installare:
• Pinza del freno "1"
• Ruota posteriore "2"
Fare riferimento al paragrafo
"RUOTA ANTERIORE E POSTE-
RIORE".
4. Serrare:
• Perno pastiglia "3"
5. Installare:
• Tappo del perno pastiglia "4"
INSTALLAZIONE DEI
COMPONENTI POMPA DEL
FRENO
1. Pulire:
• Maitre-cylindre de frein
• Componenti pompa del freno
Pulire con il liquido dei freni.
2. Installare:
• Anello esterno pompa del freno
(primario) "1"
• Anello esterno pompa del freno
(secondario) "2"
Sul pistone pompa del freno "3".
Applicare liquido dei freni sull’anello
esterno della pompa del freno.
Dopo l’installazione, l’anello ester-
no della pompa dovrebbe risultare
installato nella direzione indicata.
Un’installazione errata diminuisce
l’efficienza della frenata.
3. Installare:
•Molla "1"
Sul pistone pompa del freno "2".
Installare la molla sul lato dal diamet-
ro inferiore.
4. Installare:
• Componenti pompa del freno "1"
• Rondella (freno anteriore) "2"
• Asta di blocco (freno posteriore)
"2"
• Anello elastico di sicurezza "3"
• Parapolvere pompa del freno "4"
• Asta di blocco (freno anteriore)
"5"
Sulla pompa del freno.
• Applicare liquido dei freni sui com-
ponenti della pompa del freno.
• Applicare il grasso siliconico sull'es-
tremità dell'asta di blocco.
• Installare l’anello elastico di sicur-
ezza con apposite pinze lunghe.
Bullone (pinza freno):
28 Nm (2.8 m•kg, 20
ft•lb)
Perno pastiglia:
18 Nm (1.8 m•kg, 13
ft•lb)
Tappo del perno
pastiglia:
3 Nm (0.3 m•kg, 2.2
ft•lb)
Bullone (riparo disco fre-
no):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Perno pastiglia:
18 Nm (1.8 m•kg, 13
ft•lb)
Tappo del perno
pastiglia:
3 Nm (0.3 m•kg, 2.2
ft•lb)

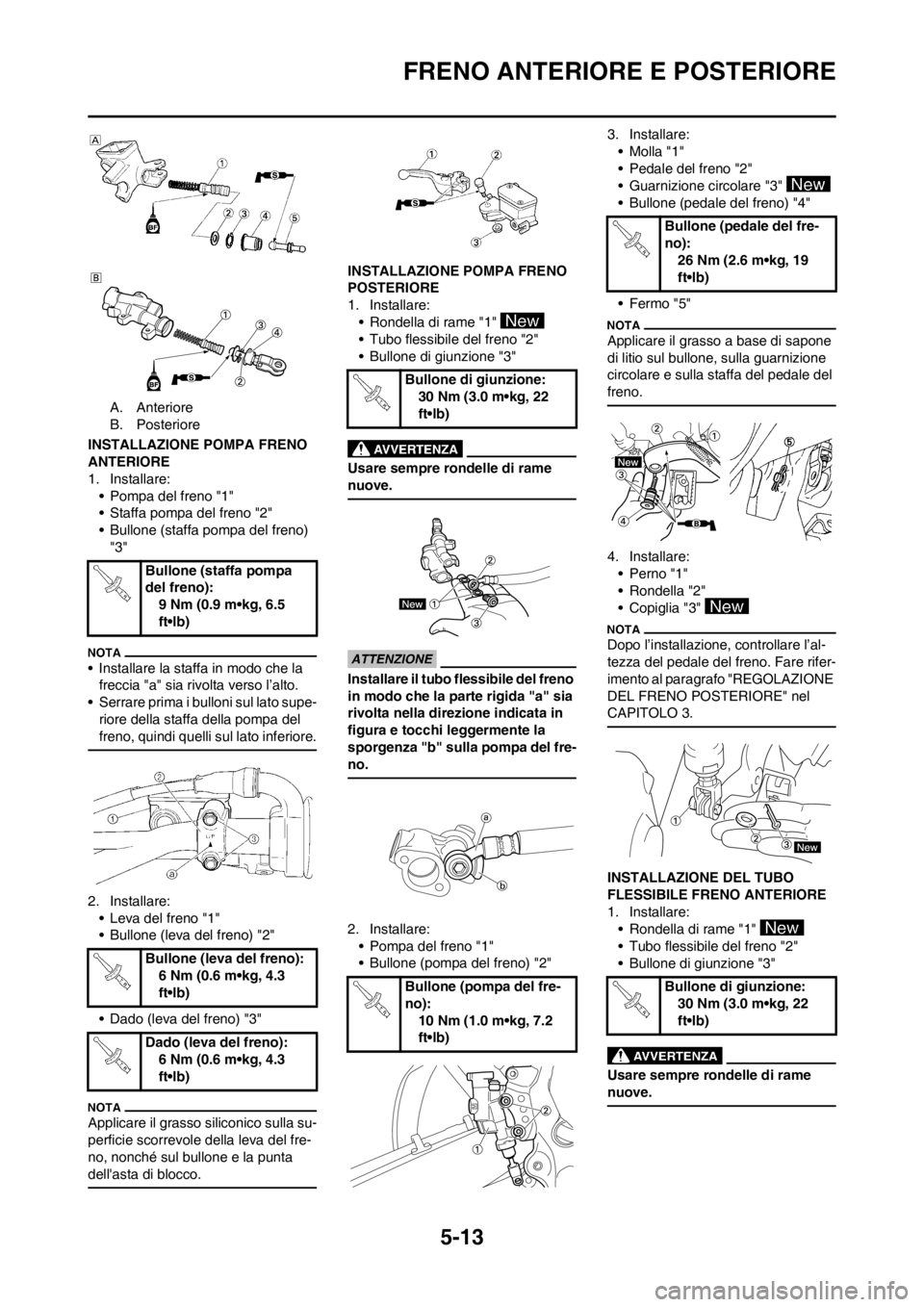

5-13
FRENO ANTERIORE E POSTERIORE
A. Anteriore
B. Posteriore
INSTALLAZIONE POMPA FRENO
ANTERIORE
1. Installare:
• Pompa del freno "1"
• Staffa pompa del freno "2"
• Bullone (staffa pompa del freno)
"3"
• Installare la staffa in modo che la
freccia "a" sia rivolta verso l’alto.
• Serrare prima i bulloni sul lato supe-
riore della staffa della pompa del
freno, quindi quelli sul lato inferiore.
2. Installare:
• Leva del freno "1"
• Bullone (leva del freno) "2"
• Dado (leva del freno) "3"
Applicare il grasso siliconico sulla su-
perficie scorrevole della leva del fre-
no, nonché sul bullone e la punta
dell'asta di blocco.
INSTALLAZIONE POMPA FRENO
POSTERIORE
1. Installare:
• Rondella di rame "1"
• Tubo flessibile del freno "2"
• Bullone di giunzione "3"
Usare sempre rondelle di rame
nuove.

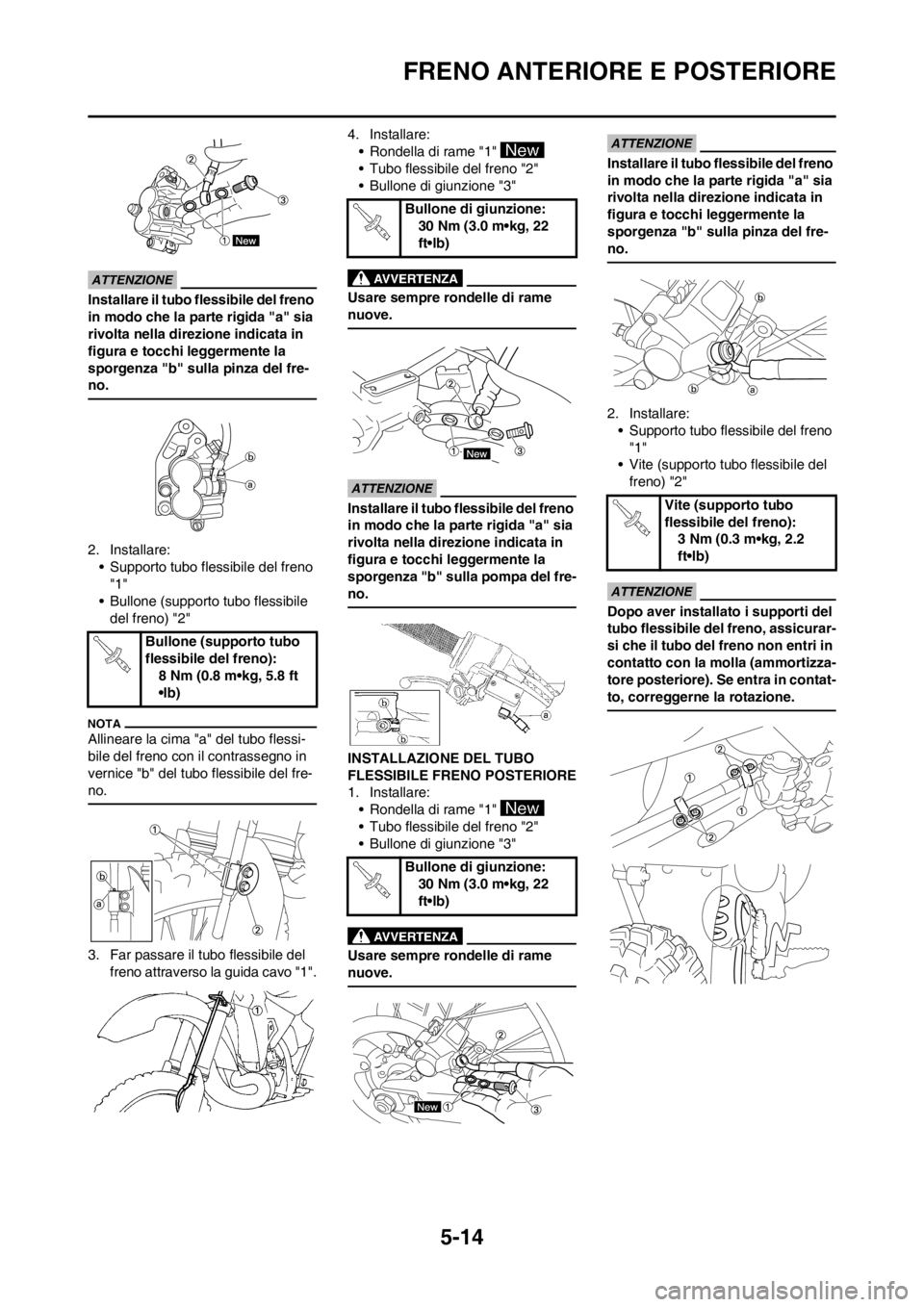

Installare il tubo flessibile del freno
in modo che la parte rigida "a" sia
rivolta nella direzione indicata in
figura e tocchi leggermente la
sporgenza "b" sulla pompa del fre-
no.
2. Installare:
• Pompa del freno "1"
• Bullone (pompa del freno) "2"3. Installare:
•Molla "1"
• Pedale del freno "2"
• Guarnizione circolare "3"
• Bullone (pedale del freno) "4"
•Fermo "5"
Applicare il grasso a base di sapone
di litio sul bullone, sulla guarnizione
circolare e sulla staffa del pedale del
freno.
4. Installare:
• Perno "1"
• Rondella "2"
• Copiglia "3"
Dopo l’installazione, controllare l’al-
tezza del pedale del freno. Fare rifer-
imento al paragrafo "REGOLAZIONE
DEL FRENO POSTERIORE" nel
CAPITOLO 3.
INSTALLAZIONE DEL TUBO
FLESSIBILE FRENO ANTERIORE
1. Installare:
• Rondella di rame "1"
• Tubo flessibile del freno "2"
• Bullone di giunzione "3"
Usare sempre rondelle di rame
nuove.
Bullone (staffa pompa
del freno):
9 Nm (0.9 m•kg, 6.5
ft•lb)
Bullone (leva del freno):
6 Nm (0.6 m•kg, 4.3
ft•lb)
Dado (leva del freno):
6 Nm (0.6 m•kg, 4.3
ft•lb)
Bullone di giunzione:
30 Nm (3.0 m•kg, 22
ft•lb)
Bullone (pompa del fre-
no):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Bullone (pedale del fre-
no):
26 Nm (2.6 m•kg, 19
ft•lb)
Bullone di giunzione:
30 Nm (3.0 m•kg, 22
ft•lb)

5-14
FRENO ANTERIORE E POSTERIORE
Installare il tubo flessibile del freno
in modo che la parte rigida "a" sia
rivolta nella direzione indicata in
figura e tocchi leggermente la
sporgenza "b" sulla pinza del fre-
no.
2. Installare:
• Supporto tubo flessibile del freno
"1"
• Bullone (supporto tubo flessibile
del freno) "2"
Allineare la cima "a" del tubo flessi-
bile del freno con il contrassegno in
vernice "b" del tubo flessibile del fre-
no.
3. Far passare il tubo flessibile del
freno attraverso la guida cavo "1".4. Installare:
• Rondella di rame "1"
• Tubo flessibile del freno "2"
• Bullone di giunzione "3"
Usare sempre rondelle di rame
nuove.
Installare il tubo flessibile del freno
in modo che la parte rigida "a" sia
rivolta nella direzione indicata in
figura e tocchi leggermente la
sporgenza "b" sulla pompa del fre-
no.
INSTALLAZIONE DEL TUBO
FLESSIBILE FRENO POSTERIORE
1. Installare:
• Rondella di rame "1"
• Tubo flessibile del freno "2"
• Bullone di giunzione "3"
Usare sempre rondelle di rame
nuove.
Installare il tubo flessibile del freno
in modo che la parte rigida "a" sia
rivolta nella direzione indicata in
figura e tocchi leggermente la
sporgenza "b" sulla pinza del fre-
no.
2. Installare:
• Supporto tubo flessibile del freno
"1"
• Vite (supporto tubo flessibile del
freno) "2"
Dopo aver installato i supporti del
tubo flessibile del freno, assicurar-
si che il tubo del freno non entri in
contatto con la molla (ammortizza-
tore posteriore). Se entra in contat-
to, correggerne la rotazione.
Bullone (supporto tubo
flessibile del freno):
8 Nm (0.8 m•kg, 5.8 ft
•lb)
Bullone di giunzione:
30 Nm (3.0 m•kg, 22
ft•lb)
Bullone di giunzione:
30 Nm (3.0 m•kg, 22
ft•lb)
Vite (supporto tubo
flessibile del freno):
3 Nm (0.3 m•kg, 2.2
ft•lb)

5-15
FRENO ANTERIORE E POSTERIORE

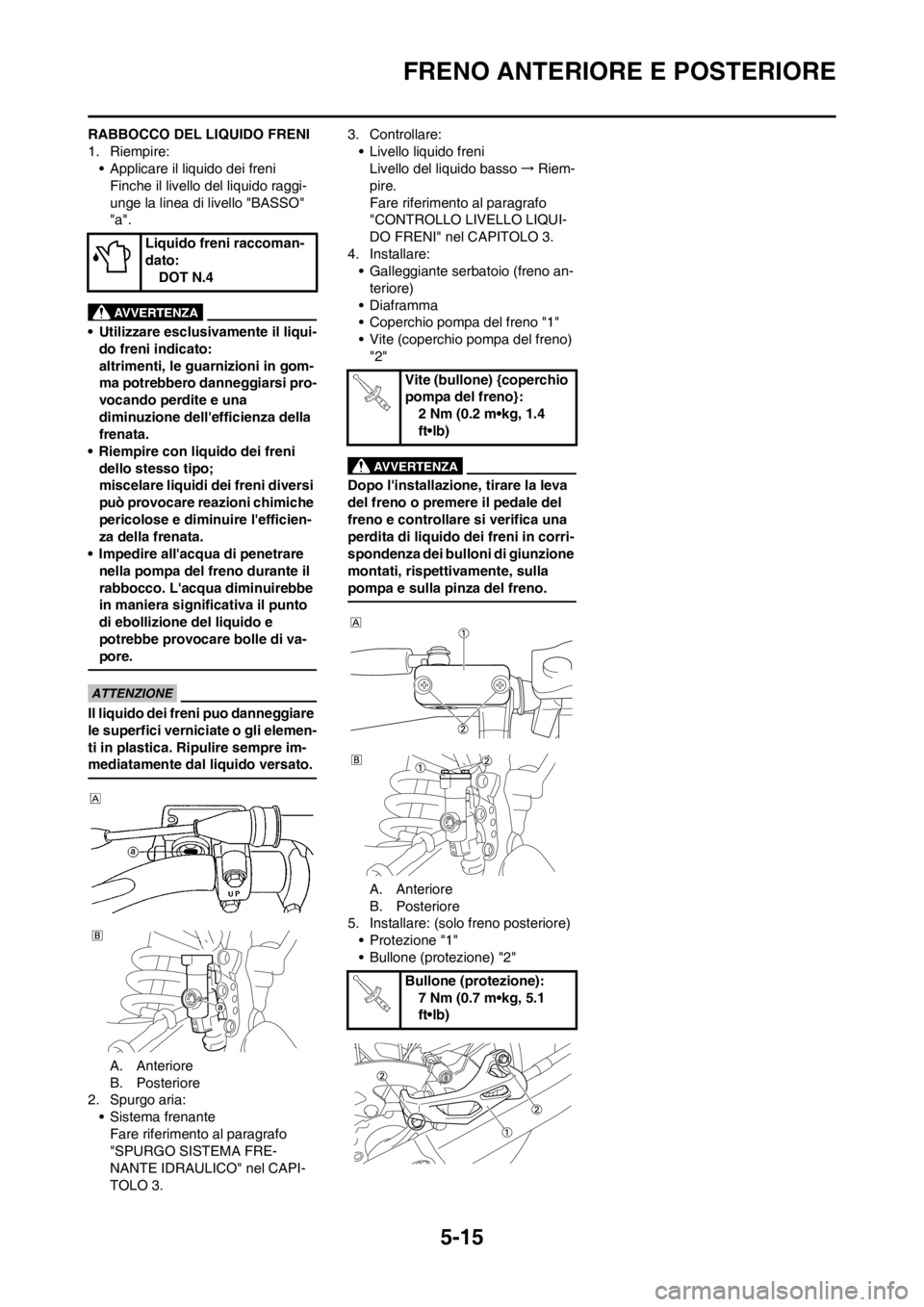

RABBOCCO DEL LIQUIDO FRENI
1. Riempire:
• Applicare il liquido dei freni
Finche il livello del liquido raggi-
unge la linea di livello "BASSO"
"a".
• Utilizzare esclusivamente il liqui-
do freni indicato:
altrimenti, le guarnizioni in gom-
ma potrebbero danneggiarsi pro-
vocando perdite e una
diminuzione dell'efficienza della
frenata.
• Riempire con liquido dei freni
dello stesso tipo;
miscelare liquidi dei freni diversi
può provocare reazioni chimiche
pericolose e diminuire l'efficien-
za della frenata.
• Impedire all'acqua di penetrare
nella pompa del freno durante il
rabbocco. L'acqua diminuirebbe
in maniera significativa il punto
di ebollizione del liquido e
potrebbe provocare bolle di va-
pore.
Il liquido dei freni puo danneggiare
le superfici verniciate o gli elemen-
ti in plastica. Ripulire sempre im-
mediatamente dal liquido versato.
A. Anteriore
B. Posteriore
2. Spurgo aria:
• Sistema frenante
Fare riferimento al paragrafo
"SPURGO SISTEMA FRE-
NANTE IDRAULICO" nel CAPI-
TOLO 3.3. Controllare:
• Livello liquido freni
Livello del liquido basso→Riem-
pire.
Fare riferimento al paragrafo
"CONTROLLO LIVELLO LIQUI-
DO FRENI" nel CAPITOLO 3.
4. Installare:
• Galleggiante serbatoio (freno an-
teriore)
• Diaframma
• Coperchio pompa del freno "1"
• Vite (coperchio pompa del freno)
"2"
Dopo l'installazione, tirare la leva
del freno o premere il pedale del
freno e controllare si verifica una
perdita di liquido dei freni in corri-
spondenza dei bulloni di giunzione
montati, rispettivamente, sulla
pompa e sulla pinza del freno.
A. Anteriore
B. Posteriore
5. Installare: (solo freno posteriore)
• Protezione "1"
• Bullone (protezione) "2" Liquido freni raccoman-
dato:
DOT N.4
Vite (bullone) {coperchio
pompa del freno}:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Bullone (protezione):
7 Nm (0.7 m•kg, 5.1
ft•lb)

5-16
FORCELLA ANTERIORE
FORCELLA ANTERIORE

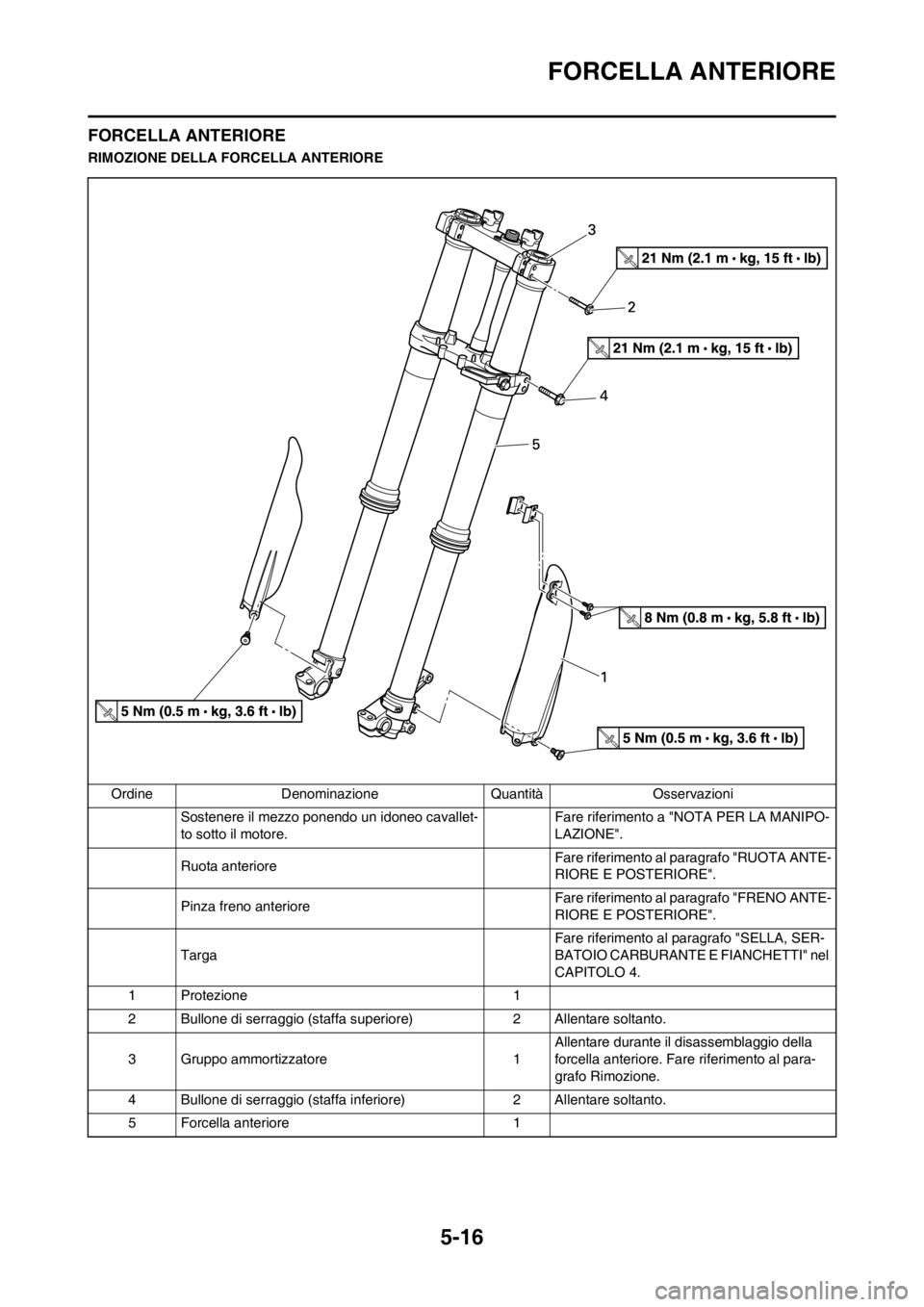

RIMOZIONE DELLA FORCELLA ANTERIORE
Ordine Denominazione Quantità Osservazioni
Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il motore.Fare riferimento a "NOTA PER LA MANIPO-
LAZIONE".
Ruota anteriore Fare riferimento al paragrafo "RUOTA ANTE-
RIORE E POSTERIORE".
Pinza freno anteriore Fare riferimento al paragrafo "FRENO ANTE-
RIORE E POSTERIORE".
TargaFare riferimento al paragrafo "SELLA, SER-
BATOIO CARBURANTE E FIANCHETTI" nel
CAPITOLO 4.
1Protezione 1
2 Bullone di serraggio (staffa superiore) 2 Allentare soltanto.
3 Gruppo ammortizzatore 1Allentare durante il disassemblaggio della
forcella anteriore. Fare riferimento al para-
grafo Rimozione.
4 Bullone di serraggio (staffa inferiore) 2 Allentare soltanto.
5 Forcella anteriore 1
