YAMAHA YZ250F 2012 Manuale duso (in Italian)

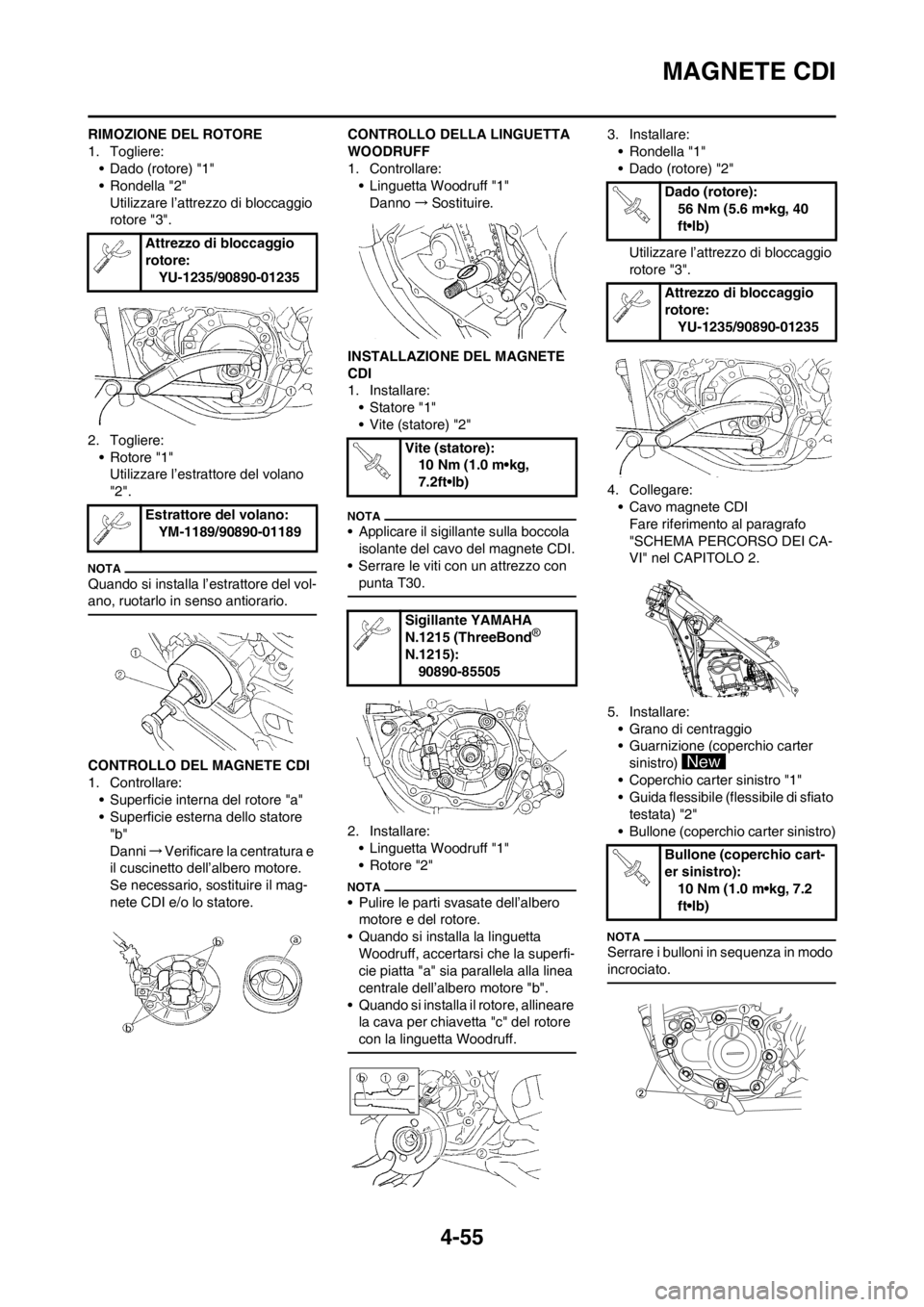

4-55
MAGNETE CDI
RIMOZIONE DEL ROTORE
1. Togliere:
• Dado (rotore) "1"
• Rondella "2"
Utilizzare l’attrezzo di bloccaggio
rotore "3".
2. Togliere:
• Rotore "1"
Utilizzare l’estrattore del volano
"2".
Quando si installa l’estrattore del vol-
ano, ruotarlo in senso antiorario.
CONTROLLO DEL MAGNETE CDI
1. Controllare:
• Superficie interna del rotore "a"
• Superficie esterna dello statore
"b"
Danni→Verificare la centratura e
il cuscinetto dell’albero motore.
Se necessario, sostituire il mag-
nete CDI e/o lo statore.CONTROLLO DELLA LINGUETTA
WOODRUFF
1. Controllare:
• Linguetta Woodruff "1"
Danno→Sostituire.
INSTALLAZIONE DEL MAGNETE
CDI
1. Installare:
• Statore "1"
• Vite (statore) "2"
• Applicare il sigillante sulla boccola
isolante del cavo del magnete CDI.
• Serrare le viti con un attrezzo con
punta T30.
2. Installare:
• Linguetta Woodruff "1"
• Rotore "2"
• Pulire le parti svasate dell’albero
motore e del rotore.
• Quando si installa la linguetta
Woodruff, accertarsi che la superfi-
cie piatta "a" sia parallela alla linea
centrale dell’albero motore "b".
• Quando si installa il rotore, allineare
la cava per chiavetta "c" del rotore
con la linguetta Woodruff.
3. Installare:
• Rondella "1"
• Dado (rotore) "2"
Utilizzare l’attrezzo di bloccaggio
rotore "3".
4. Collegare:
• Cavo magnete CDI
Fare riferimento al paragrafo
"SCHEMA PERCORSO DEI CA-
VI" nel CAPITOLO 2.
5. Installare:
• Grano di centraggio
• Guarnizione (coperchio carter
sinistro)
• Coperchio carter sinistro "1"
• Guida flessibile (flessibile di sfiato
testata) "2"
• Bullone (coperchio carter sinistro)
Serrare i bulloni in sequenza in modo
incrociato.
Attrezzo di bloccaggio
rotore:
YU-1235/90890-01235
Estrattore del volano:
YM-1189/90890-01189
Vite (statore):
10 Nm (1.0 m•kg,
7.2ft•lb)
Sigillante YAMAHA
N.1215 (ThreeBond
®
N.1215):
90890-85505
Dado (rotore):
56 Nm (5.6 m•kg, 40
ft•lb)
Attrezzo di bloccaggio
rotore:
YU-1235/90890-01235
Bullone (coperchio cart-
er sinistro):
10 Nm (1.0 m•kg, 7.2
ft•lb)

4-56

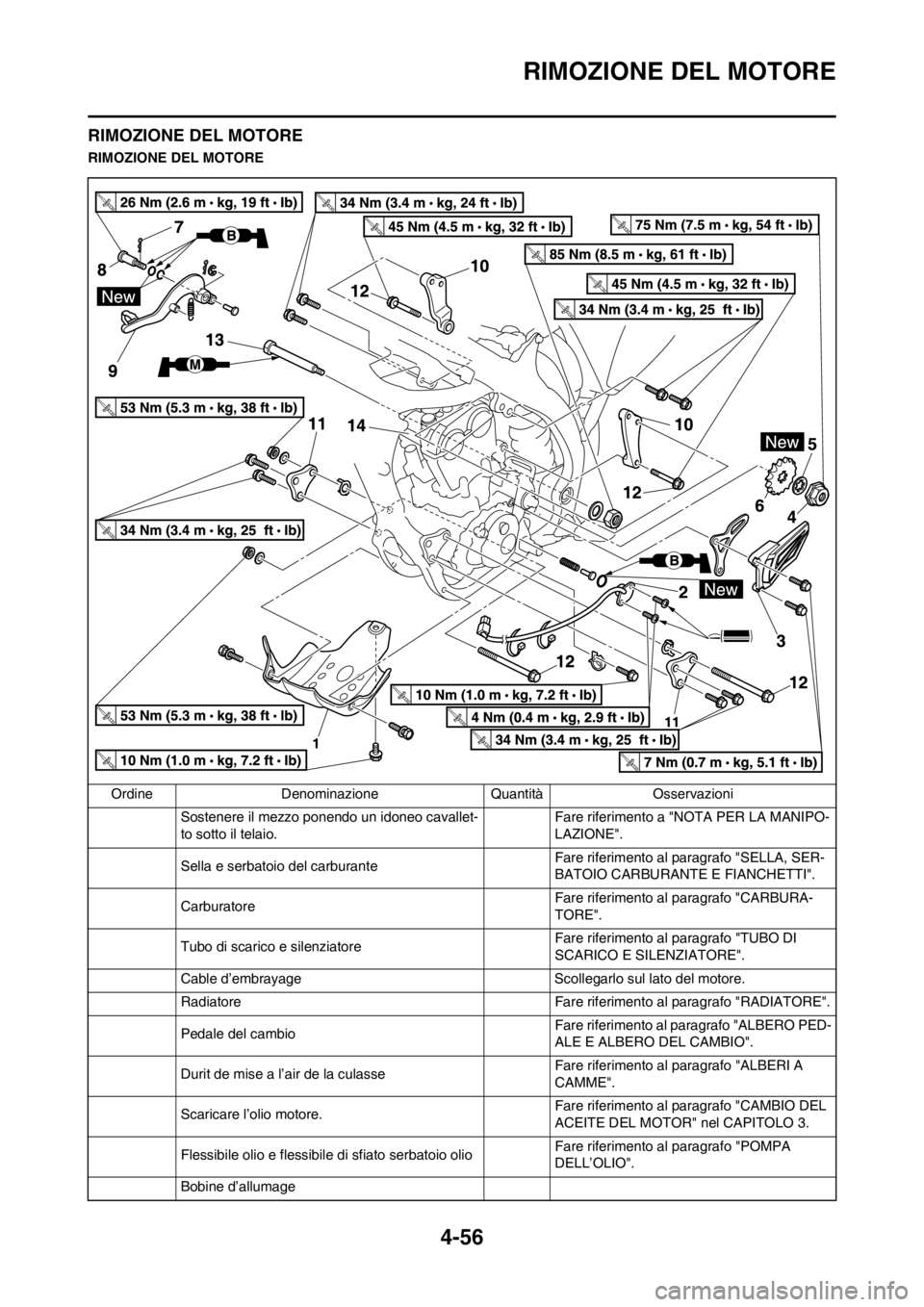

RIMOZIONE DEL MOTORE
RIMOZIONE DEL MOTORE
RIMOZIONE DEL MOTORE
Ordine Denominazione Quantità Osservazioni
Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il telaio.Fare riferimento a "NOTA PER LA MANIPO-
LAZIONE".
Sella e serbatoio del carburante Fare riferimento al paragrafo "SELLA, SER-
BATOIO CARBURANTE E FIANCHETTI".
Carburatore Fare riferimento al paragrafo "CARBURA-
TORE".
Tubo di scarico e silenziatore Fare riferimento al paragrafo "TUBO DI
SCARICO E SILENZIATORE".
Cable d’embrayage Scollegarlo sul lato del motore.
Radiatore Fare riferimento al paragrafo "RADIATORE".
Pedale del cambioFare riferimento al paragrafo "ALBERO PED-
ALE E ALBERO DEL CAMBIO".
Durit de mise a l’air de la culasse Fare riferimento al paragrafo "ALBERI A
CAMME".
Scaricare l’olio motore.Fare riferimento al paragrafo "CAMBIO DEL
ACEITE DEL MOTOR" nel CAPITOLO 3.
Flessibile olio e flessibile di sfiato serbatoio olioFare riferimento al paragrafo "POMPA
DELL’OLIO".
Bobine d’allumage

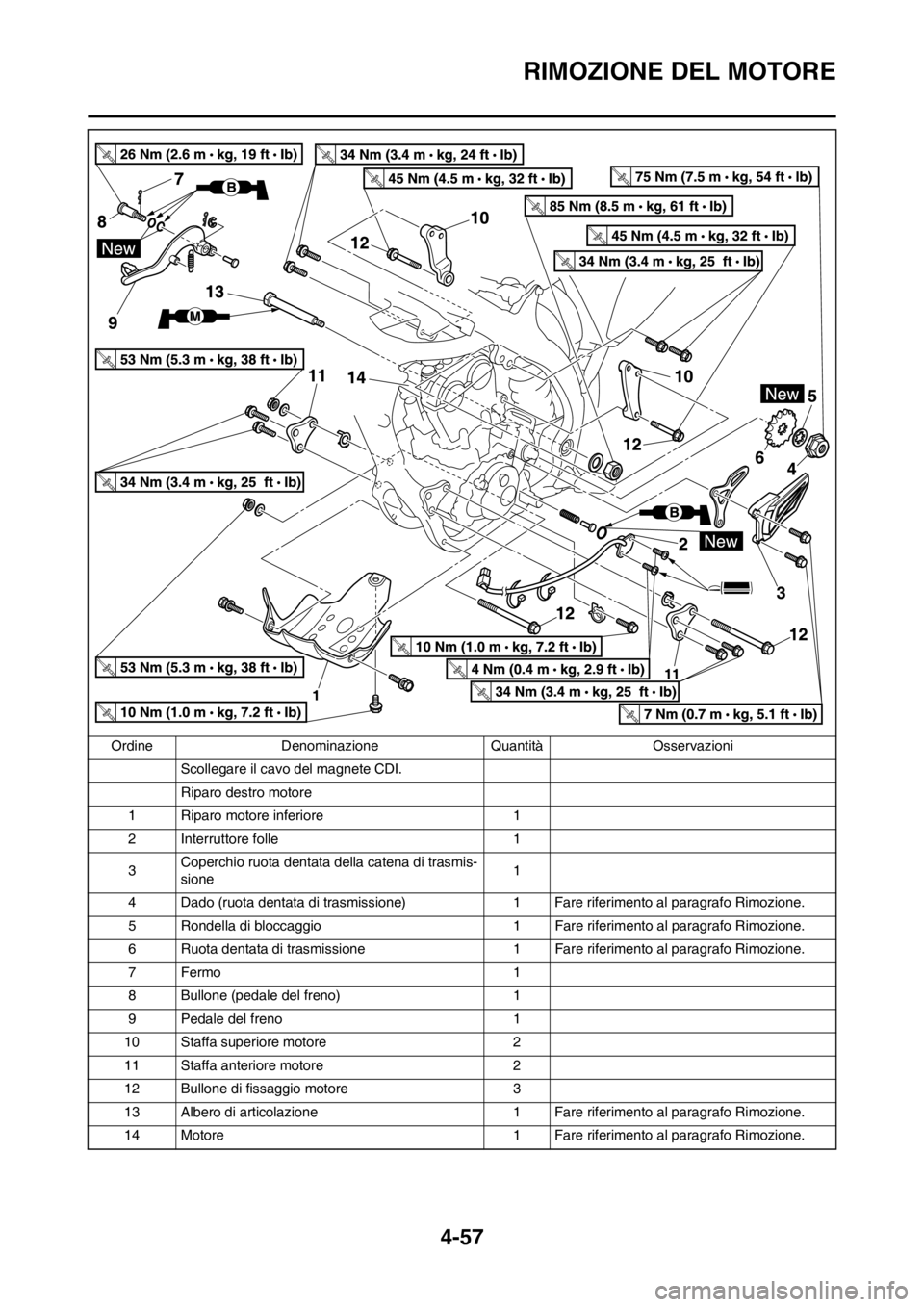

4-57
RIMOZIONE DEL MOTORE
Scollegare il cavo del magnete CDI.
Riparo destro motore
1 Riparo motore inferiore 1
2 Interruttore folle 1
3Coperchio ruota dentata della catena di trasmis-
sione1
4 Dado (ruota dentata di trasmissione) 1 Fare riferimento al paragrafo Rimozione.
5 Rondella di bloccaggio 1 Fare riferimento al paragrafo Rimozione.
6 Ruota dentata di trasmissione 1 Fare riferimento al paragrafo Rimozione.
7 Fermo 1
8 Bullone (pedale del freno) 1
9 Pedale del freno 1
10 Staffa superiore motore 2
11 Staffa anteriore motore 2
12 Bullone di fissaggio motore 3
13 Albero di articolazione 1 Fare riferimento al paragrafo Rimozione.
14 Motore 1 Fare riferimento al paragrafo Rimozione. Ordine Denominazione Quantità Osservazioni

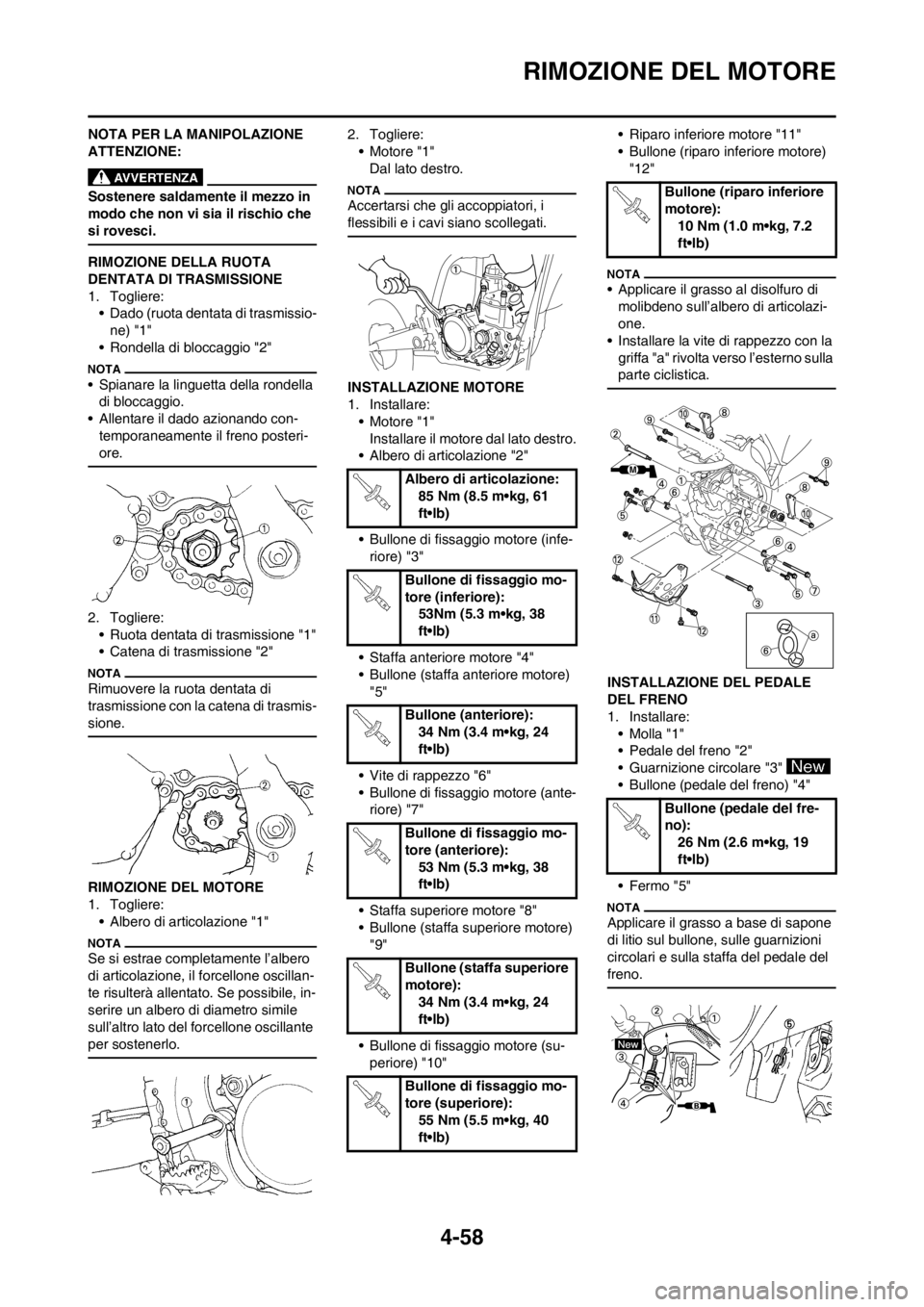

4-58
RIMOZIONE DEL MOTORE
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Sostenere saldamente il mezzo in
modo che non vi sia il rischio che
si rovesci.
RIMOZIONE DELLA RUOTA
DENTATA DI TRASMISSIONE
1. Togliere:
• Dado (ruota dentata di trasmissio-
ne) "1"
• Rondella di bloccaggio "2"
• Spianare la linguetta della rondella
di bloccaggio.
• Allentare il dado azionando con-
temporaneamente il freno posteri-
ore.
2. Togliere:
• Ruota dentata di trasmissione "1"
• Catena di trasmissione "2"
Rimuovere la ruota dentata di
trasmissione con la catena di trasmis-
sione.
RIMOZIONE DEL MOTORE
1. Togliere:
• Albero di articolazione "1"
Se si estrae completamente l’albero
di articolazione, il forcellone oscillan-
te risulterà allentato. Se possibile, in-
serire un albero di diametro simile
sull’altro lato del forcellone oscillante
per sostenerlo.
2. Togliere:
• Motore "1"
Dal lato destro.
Accertarsi che gli accoppiatori, i
flessibili e i cavi siano scollegati.
INSTALLAZIONE MOTORE
1. Installare:
• Motore "1"
Installare il motore dal lato destro.
• Albero di articolazione "2"
• Bullone di fissaggio motore (infe-
riore) "3"
• Staffa anteriore motore "4"
• Bullone (staffa anteriore motore)
"5"
• Vite di rappezzo "6"
• Bullone di fissaggio motore (ante-
riore) "7"
• Staffa superiore motore "8"
• Bullone (staffa superiore motore)
"9"
• Bullone di fissaggio motore (su-
periore) "10"• Riparo inferiore motore "11"
• Bullone (riparo inferiore motore)
"12"
• Applicare il grasso al disolfuro di
molibdeno sull’albero di articolazi-
one.
• Installare la vite di rappezzo con la
griffa "a" rivolta verso l’esterno sulla
parte ciclistica.
INSTALLAZIONE DEL PEDALE
DEL FRENO
1. Installare:
•Molla "1"
• Pedale del freno "2"
• Guarnizione circolare "3"
• Bullone (pedale del freno) "4"
•Fermo "5"
Applicare il grasso a base di sapone
di litio sul bullone, sulle guarnizioni
circolari e sulla staffa del pedale del
freno.
Albero di articolazione:
85 Nm (8.5 m•kg, 61
ft•lb)
Bullone di fissaggio mo-
tore (inferiore):
53Nm (5.3 m•kg, 38
ft•lb)
Bullone (anteriore):
34 Nm (3.4 m•kg, 24
ft•lb)
Bullone di fissaggio mo-
tore (anteriore):
53 Nm (5.3 m•kg, 38
ft•lb)
Bullone (staffa superiore
motore):
34 Nm (3.4 m•kg, 24
ft•lb)
Bullone di fissaggio mo-
tore (superiore):
55 Nm (5.5 m•kg, 40
ft•lb)
Bullone (riparo inferiore
motore):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Bullone (pedale del fre-
no):
26 Nm (2.6 m•kg, 19
ft•lb)
M

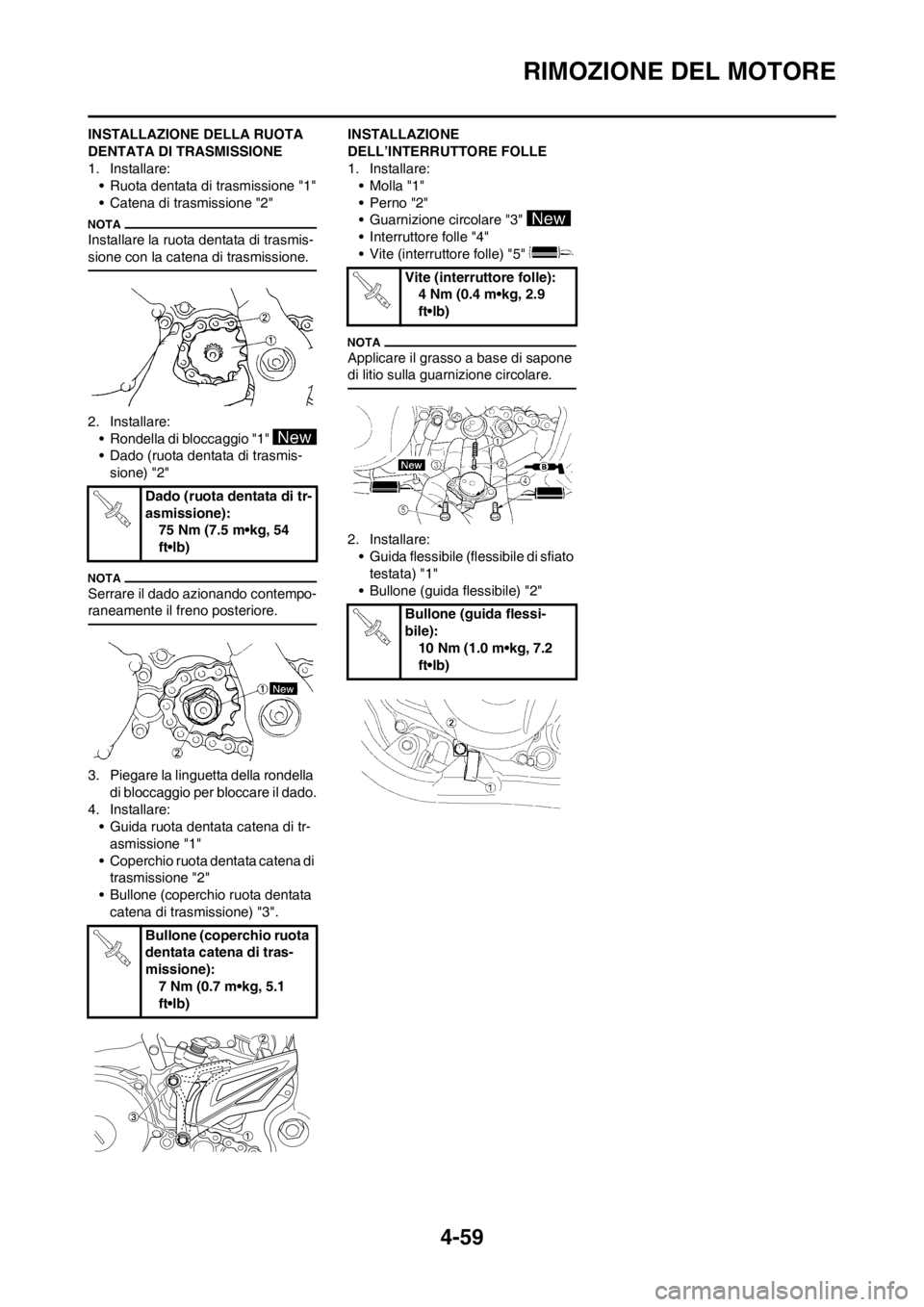

4-59
RIMOZIONE DEL MOTORE
INSTALLAZIONE DELLA RUOTA
DENTATA DI TRASMISSIONE
1. Installare:
• Ruota dentata di trasmissione "1"
• Catena di trasmissione "2"
Installare la ruota dentata di trasmis-
sione con la catena di trasmissione.
2. Installare:
• Rondella di bloccaggio "1"
• Dado (ruota dentata di trasmis-
sione) "2"
Serrare il dado azionando contempo-
raneamente il freno posteriore.
3. Piegare la linguetta della rondella
di bloccaggio per bloccare il dado.
4. Installare:
• Guida ruota dentata catena di tr-
asmissione "1"
• Coperchio ruota dentata catena di
trasmissione "2"
• Bullone (coperchio ruota dentata
catena di trasmissione) "3".INSTALLAZIONE
DELL’INTERRUTTORE FOLLE
1. Installare:
• Molla "1"
• Perno "2"
• Guarnizione circolare "3"
• Interruttore folle "4"
• Vite (interruttore folle) "5"
Applicare il grasso a base di sapone
di litio sulla guarnizione circolare.
2. Installare:
• Guida flessibile (flessibile di sfiato
testata) "1"
• Bullone (guida flessibile) "2" Dado (ruota dentata di tr-
asmissione):
75 Nm (7.5 m•kg, 54
ft•lb)
Bullone (coperchio ruota
dentata catena di tras-
missione):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Vite (interruttore folle):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Bullone (guida flessi-
bile):
10 Nm (1.0 m•kg, 7.2
ft•lb)

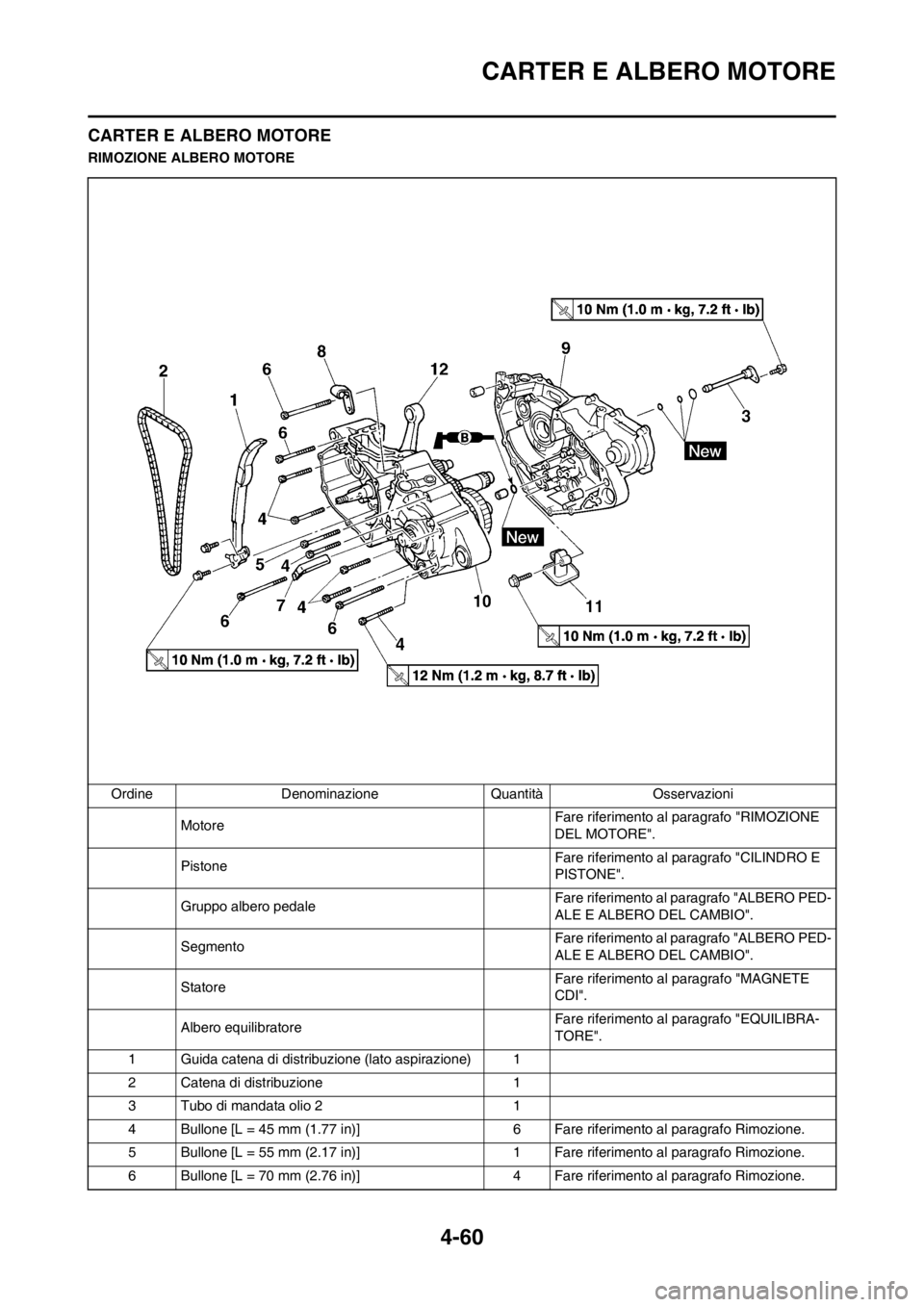

4-60
CARTER E ALBERO MOTORE
CARTER E ALBERO MOTORE
RIMOZIONE ALBERO MOTORE
Ordine Denominazione Quantità Osservazioni
MotoreFare riferimento al paragrafo "RIMOZIONE
DEL MOTORE".
PistoneFare riferimento al paragrafo "CILINDRO E
PISTONE".
Gruppo albero pedaleFare riferimento al paragrafo "ALBERO PED-
ALE E ALBERO DEL CAMBIO".
SegmentoFare riferimento al paragrafo "ALBERO PED-
ALE E ALBERO DEL CAMBIO".
StatoreFare riferimento al paragrafo "MAGNETE
CDI".
Albero equilibratoreFare riferimento al paragrafo "EQUILIBRA-
TORE".
1 Guida catena di distribuzione (lato aspirazione) 1
2 Catena di distribuzione 1
3 Tubo di mandata olio 2 1
4 Bullone [L = 45 mm (1.77 in)] 6 Fare riferimento al paragrafo Rimozione.
5 Bullone [L = 55 mm (2.17 in)] 1 Fare riferimento al paragrafo Rimozione.
6 Bullone [L = 70 mm (2.76 in)] 4 Fare riferimento al paragrafo Rimozione.

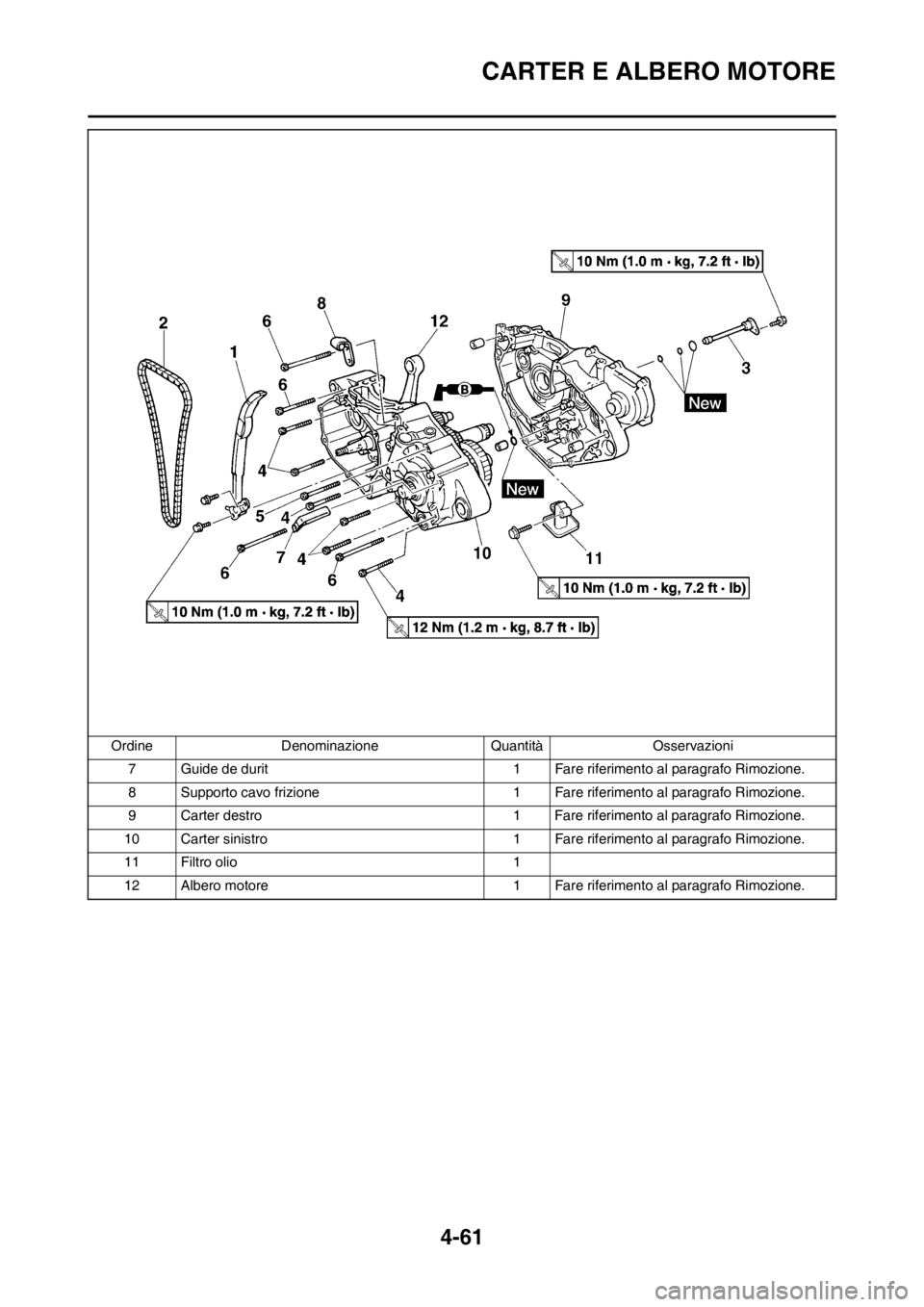

4-61
CARTER E ALBERO MOTORE
7 Guide de durit 1 Fare riferimento al paragrafo Rimozione.
8 Supporto cavo frizione 1 Fare riferimento al paragrafo Rimozione.
9 Carter destro 1 Fare riferimento al paragrafo Rimozione.
10 Carter sinistro 1 Fare riferimento al paragrafo Rimozione.
11 Filtro olio 1
12 Albero motore 1 Fare riferimento al paragrafo Rimozione. Ordine Denominazione Quantità Osservazioni

4-62
CARTER E ALBERO MOTORE

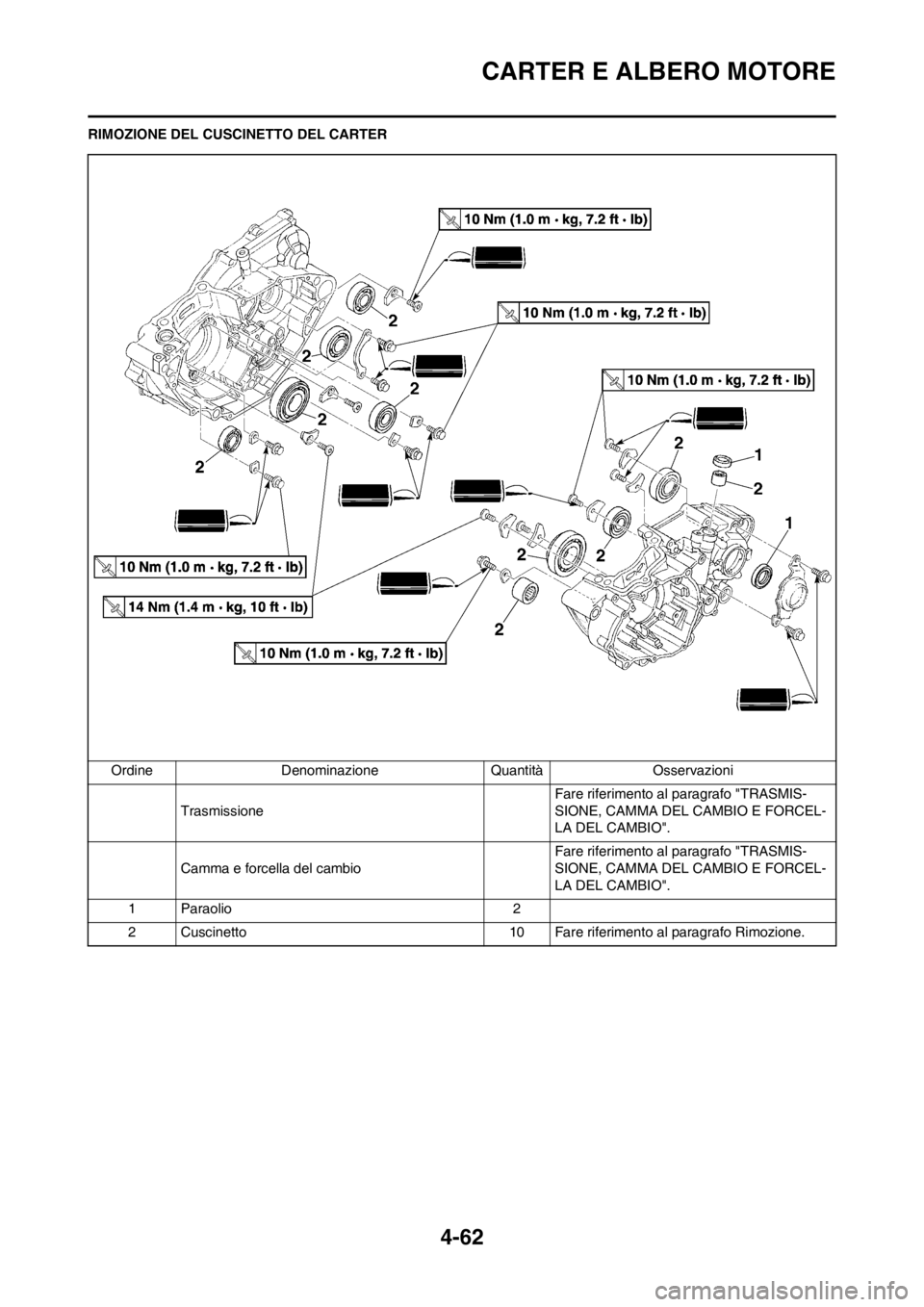

RIMOZIONE DEL CUSCINETTO DEL CARTER
Ordine Denominazione Quantità Osservazioni
TrasmissioneFare riferimento al paragrafo "TRASMIS-
SIONE, CAMMA DEL CAMBIO E FORCEL-
LA DEL CAMBIO".
Camma e forcella del cambio Fare riferimento al paragrafo "TRASMIS-
SIONE, CAMMA DEL CAMBIO E FORCEL-
LA DEL CAMBIO".
1 Paraolio 2
2 Cuscinetto 10 Fare riferimento al paragrafo Rimozione.

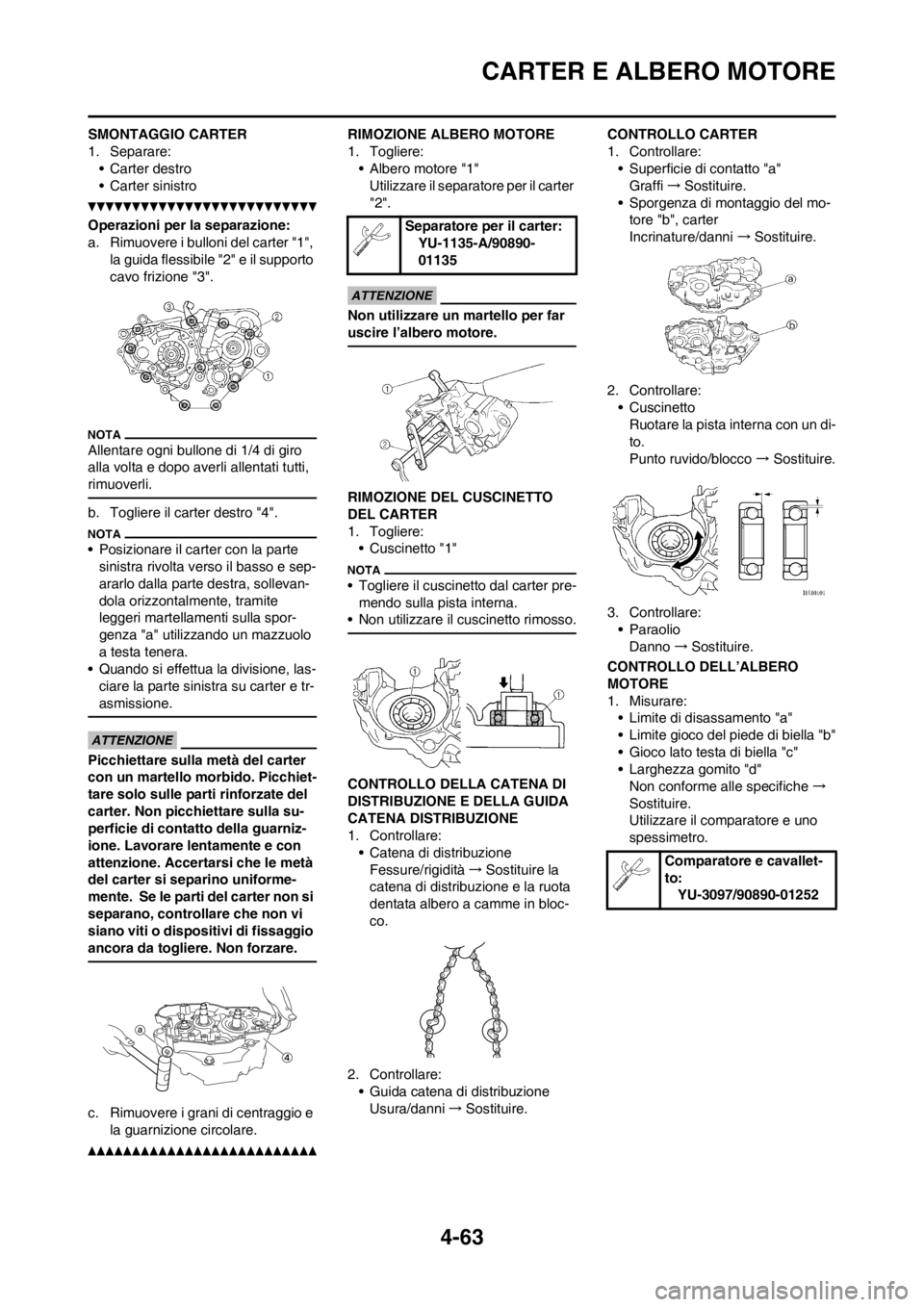

4-63
CARTER E ALBERO MOTORE
SMONTAGGIO CARTER
1. Separare:
• Carter destro
• Carter sinistro
Operazioni per la separazione:
a. Rimuovere i bulloni del carter "1",
la guida flessibile "2" e il supporto
cavo frizione "3".
Allentare ogni bullone di 1/4 di giro
alla volta e dopo averli allentati tutti,
rimuoverli.
b. Togliere il carter destro "4".
• Posizionare il carter con la parte
sinistra rivolta verso il basso e sep-
ararlo dalla parte destra, sollevan-
dola orizzontalmente, tramite
leggeri martellamenti sulla spor-
genza "a" utilizzando un mazzuolo
a testa tenera.
• Quando si effettua la divisione, las-
ciare la parte sinistra su carter e tr-
asmissione.
Picchiettare sulla metà del carter
con un martello morbido. Picchiet-
tare solo sulle parti rinforzate del
carter. Non picchiettare sulla su-
perficie di contatto della guarniz-
ione. Lavorare lentamente e con
attenzione. Accertarsi che le metà
del carter si separino uniforme-
mente. Se le parti del carter non si
separano, controllare che non vi
siano viti o dispositivi di fissaggio
ancora da togliere. Non forzare.
c. Rimuovere i grani di centraggio e
la guarnizione circolare.
RIMOZIONE ALBERO MOTORE
1. Togliere:
• Albero motore "1"
Utilizzare il separatore per il carter
"2".
Non utilizzare un martello per far
uscire l’albero motore.
RIMOZIONE DEL CUSCINETTO
DEL CARTER
1. Togliere:
• Cuscinetto "1"
• Togliere il cuscinetto dal carter pre-
mendo sulla pista interna.
• Non utilizzare il cuscinetto rimosso.
CONTROLLO DELLA CATENA DI
DISTRIBUZIONE E DELLA GUIDA
CATENA DISTRIBUZIONE
1. Controllare:
• Catena di distribuzione
Fessure/rigidità→Sostituire la
catena di distribuzione e la ruota
dentata albero a camme in bloc-
co.
2. Controllare:
• Guida catena di distribuzione
Usura/danni→Sostituire.CONTROLLO CARTER
1. Controllare:
• Superficie di contatto "a"
Graffi→Sostituire.
• Sporgenza di montaggio del mo-
tore "b", carter
Incrinature/danni →Sostituire.
2. Controllare:
• Cuscinetto
Ruotare la pista interna con un di-
to.
Punto ruvido/blocco → Sostituire.
3. Controllare:
• Paraolio
Danno→Sostituire.
CONTROLLO DELL’ALBERO
MOTORE
1. Misurare:
• Limite di disassamento "a"
• Limite gioco del piede di biella "b"
• Gioco lato testa di biella "c"
• Larghezza gomito "d"
Non conforme alle specifiche →
Sostituire.
Utilizzare il comparatore e uno
spessimetro.
Separatore per il carter:
YU-1135-A/90890-
01135
Comparatore e cavallet-
to:
YU-3097/90890-01252

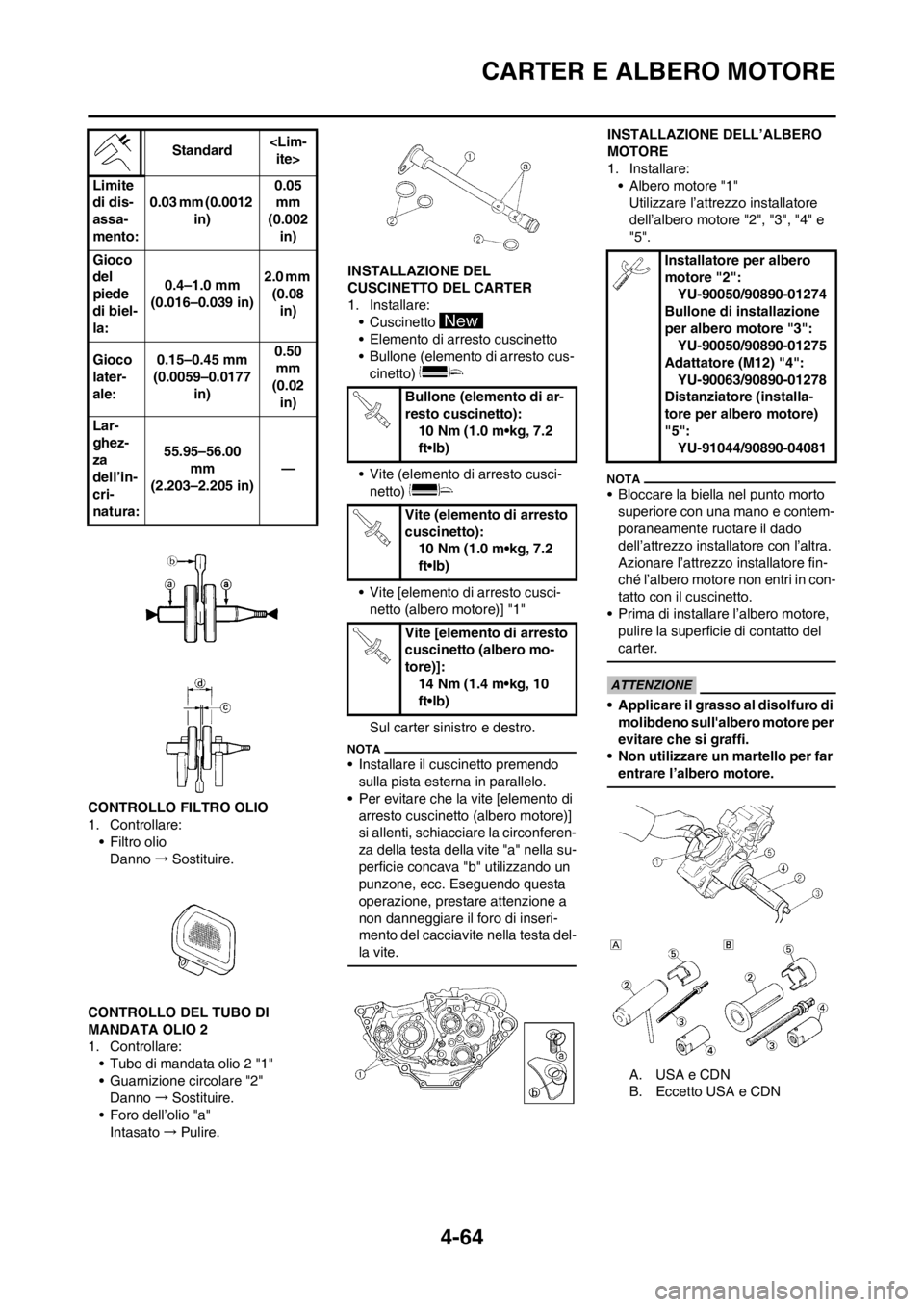

4-64
CARTER E ALBERO MOTORE
CONTROLLO FILTRO OLIO
1. Controllare:
• Filtro olio
Danno→Sostituire.
CONTROLLO DEL TUBO DI
MANDATA OLIO 2
1. Controllare:
• Tubo di mandata olio 2 "1"
• Guarnizione circolare "2"
Danno→Sostituire.
• Foro dell’olio "a"
Intasato→Pulire.INSTALLAZIONE DEL
CUSCINETTO DEL CARTER
1. Installare:
• Cuscinetto
• Elemento di arresto cuscinetto
• Bullone (elemento di arresto cus-
cinetto)
• Vite (elemento di arresto cusci-
netto)
• Vite [elemento di arresto cusci-
netto (albero motore)] "1"
Sul carter sinistro e destro.
• Installare il cuscinetto premendo
sulla pista esterna in parallelo.
• Per evitare che la vite [elemento di
arresto cuscinetto (albero motore)]
si allenti, schiacciare la circonferen-
za della testa della vite "a" nella su-
perficie concava "b" utilizzando un
punzone, ecc. Eseguendo questa
operazione, prestare attenzione a
non danneggiare il foro di inseri-
mento del cacciavite nella testa del-
la vite.
INSTALLAZIONE DELL’ALBERO
MOTORE
1. Installare:
• Albero motore "1"
Utilizzare l’attrezzo installatore
dell’albero motore "2", "3", "4" e
"5".
• Bloccare la biella nel punto morto
superiore con una mano e contem-
poraneamente ruotare il dado
dell’attrezzo installatore con l’altra.
Azionare l’attrezzo installatore fin-
ché l’albero motore non entri in con-
tatto con il cuscinetto.
• Prima di installare l’albero motore,
pulire la superficie di contatto del
carter.
• Applicare il grasso al disolfuro di
molibdeno sull'albero motore per
evitare che si graffi.
• Non utilizzare un martello per far
entrare l’albero motore.
A. USA e CDN
B. Eccetto USA e CDN Standard ite>
Limite
di dis-
assa-
mento:0.03 mm (0.0012
in)0.05
mm
(0.002
in)
Gioco
del
piede
di biel-
la:0.4–1.0 mm
(0.016–0.039 in)2.0 mm
(0.08
in)
Gioco
later-
ale:0.15–0.45 mm
(0.0059–0.0177
in)0.50
mm
(0.02
in)
Lar-
ghez-
za
dell’in-
cri-
natura:55.95–56.00
mm
(2.203–2.205 in)—
Bullone (elemento di ar-
resto cuscinetto):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Vite (elemento di arresto
cuscinetto):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Vite [elemento di arresto
cuscinetto (albero mo-
tore)]:
14 Nm (1.4 m•kg, 10
ft•lb)
Installatore per albero
motore "2":
YU-90050/90890-01274
Bullone di installazione
per albero motore "3":
YU-90050/90890-01275
Adattatore (M12) "4":
YU-90063/90890-01278
Distanziatore (installa-
tore per albero motore)
"5":
YU-91044/90890-04081
