YAMAHA YZ250F 2016 Betriebsanleitungen (in German)

WASSERPUMPE
6-4
GAS1SM5300
WASSERPUMPE

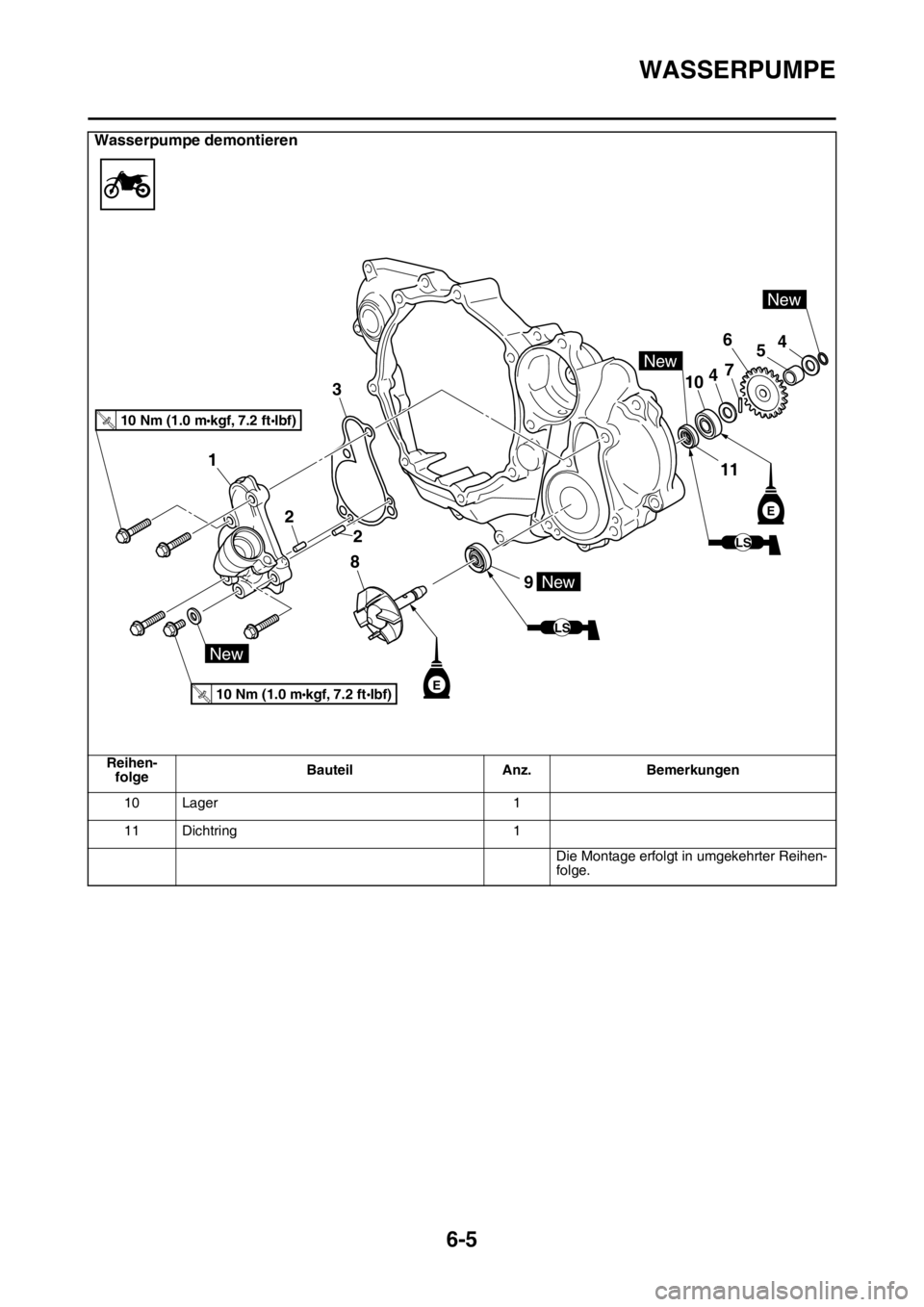

Wasserpumpe demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
KühlflüssigkeitAblassen.
Siehe unter “KÜHLFLÜSSIGKEIT WECH-
SELN” auf Seite 3-9.
MotorölAblassen.
Siehe unter “MOTORÖL WECHSELN” auf
Seite 3-17.
Kurbelgehäusedeckel rechts Siehe unter “KUPPLUNG” auf Seite 5-38.
1 Wasserpumpengehäuse 1
2 Passhülse 2
3 Dichtung 1
4 Beilagscheibe 2
5 Distanzhülse 1
6 Zahnrad 1
7 Stift 1
8 Laufradwellen-Baugruppe 1
9 Dichtring 1
9
8
2
2
3
1
10
6
7
5
4
4
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
New
New
New
E
11
New
E
LS
LS

WASSERPUMPE
6-5
10 Lager 1
11 Dichtring 1
Die Montage erfolgt in umgekehrter Reihen-
folge.

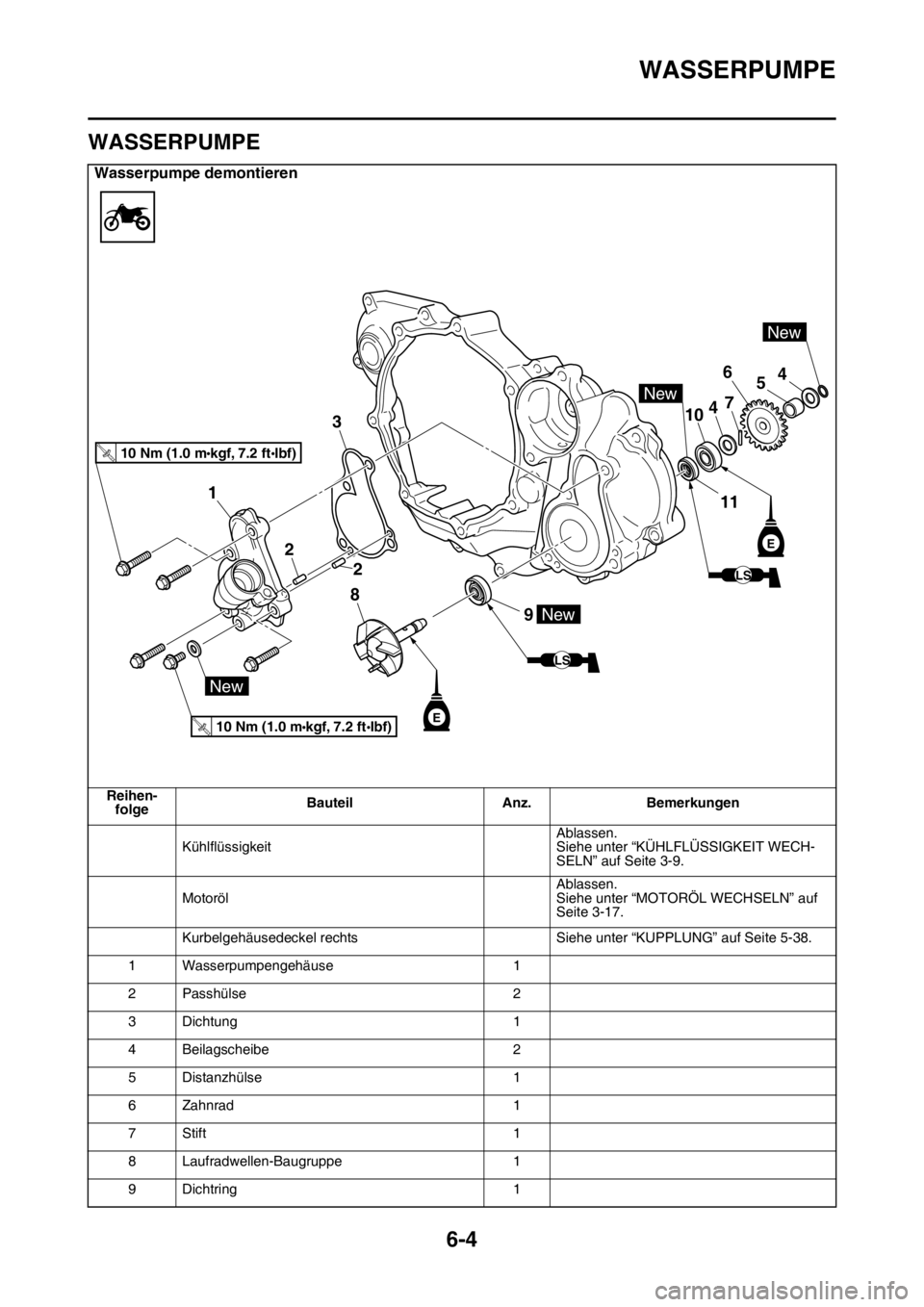

Wasserpumpe demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
9
8
2
2
3
1
10
6
7
5
4
4
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
New
New
New
E
11
New
E
LS
LS

WASSERPUMPE
6-6

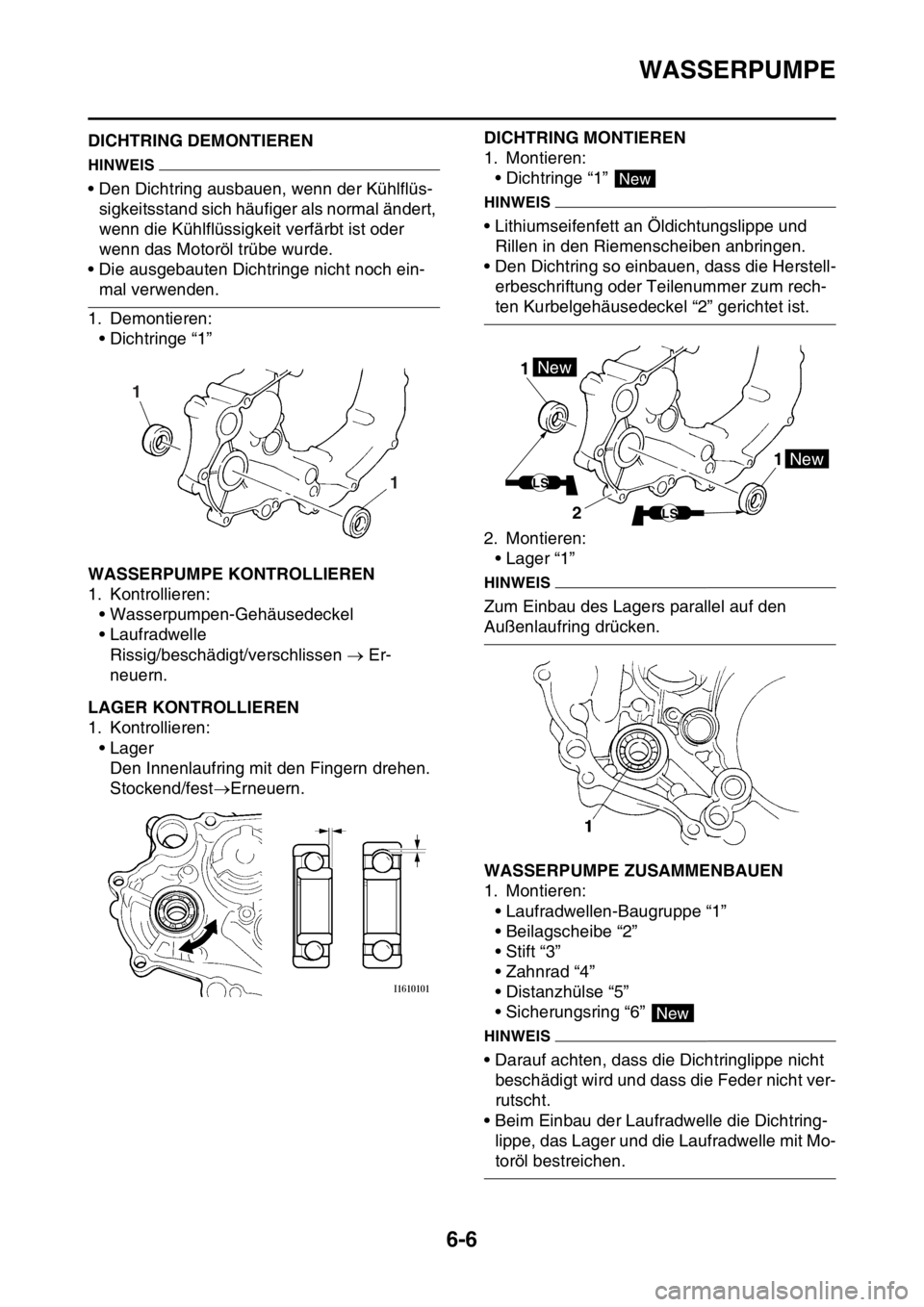

GAS1SM5301DICHTRING DEMONTIEREN
HINWEIS
• Den Dichtring ausbauen, wenn der Kühlflüs-
sigkeitsstand sich häufiger als normal ändert,
wenn die Kühlflüssigkeit verfärbt ist oder
wenn das Motoröl trübe wurde.
• Die ausgebauten Dichtringe nicht noch ein-
mal verwenden.
1. Demontieren:
• Dichtringe “1”
GAS1SM5302WASSERPUMPE KONTROLLIEREN
1. Kontrollieren:
• Wasserpumpen-Gehäusedeckel
• Laufradwelle
Rissig/beschädigt/verschlissen  Er-
neuern.
GAS1SM5303LAGER KONTROLLIEREN
1. Kontrollieren:
• Lager
Den Innenlaufring mit den Fingern drehen.
Stockend/festErneuern.
GAS1SM5304
DICHTRING MONTIEREN
1. Montieren:
• Dichtringe “1”
HINWEIS
• Lithiumseifenfett an Öldichtungslippe und
Rillen in den Riemenscheiben anbringen.
• Den Dichtring so einbauen, dass die Herstell-
erbeschriftung oder Teilenummer zum rech-
ten Kurbelgehäusedeckel “2” gerichtet ist.
2. Montieren:
• Lager “1”
HINWEIS
Zum Einbau des Lagers parallel auf den
Außenlaufring drücken.

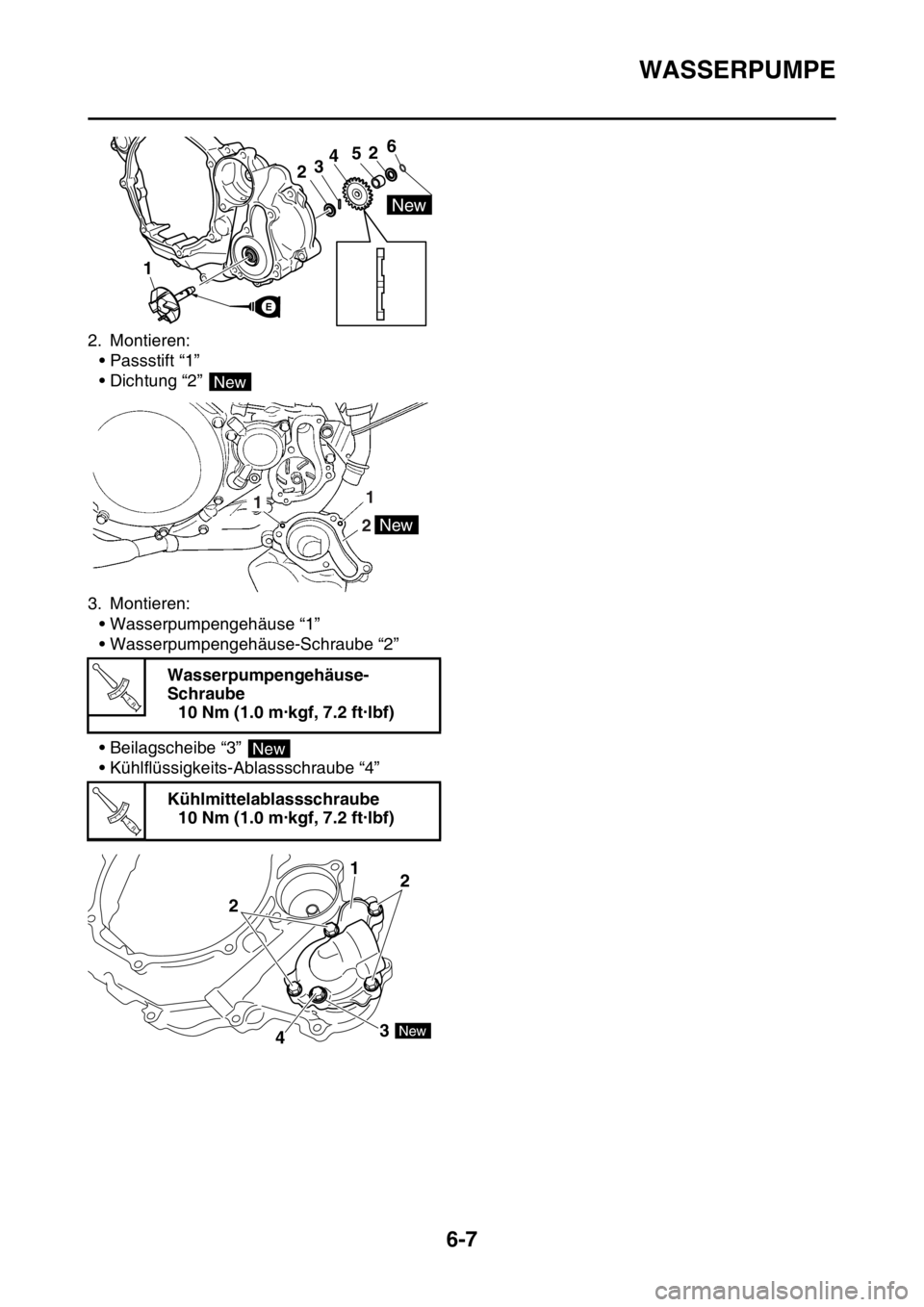

GAS1SM5305WASSERPUMPE ZUSAMMENBAUEN
1. Montieren:
• Laufradwellen-Baugruppe “1”
• Beilagscheibe “2”
• Stift “3”
• Zahnrad “4”
• Distanzhülse “5”
• Sicherungsring “6”
HINWEIS
• Darauf achten, dass die Dichtringlippe nicht
beschädigt wird und dass die Feder nicht ver-
rutscht.
• Beim Einbau der Laufradwelle die Dichtring-
lippe, das Lager und die Laufradwelle mit Mo-
toröl bestreichen.
1 1
New
1 1New
New
LS
LS2
New

WASSERPUMPE
6-7
2. Montieren:
• Passstift “1”
• Dichtung “2”
3. Montieren:
• Wasserpumpengehäuse “1”
• Wasserpumpengehäuse-Schraube “2”
• Beilagscheibe “3”
• Kühlflüssigkeits-Ablassschraube “4”Wasserpumpengehäuse-
Schraube
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Kühlmittelablassschraube
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
2
52346
New
E
New
21
1New
T R..
New
T R..
2
2
43 1
New

7
KRAFTSTOFFSYSTEM
KRAFTSTOFFTANK........................................................................................ 7-1
KRAFTSTOFFTANK DEMONTIEREN ....................................................... 7-3
KRAFTSTOFFPUMPE DEMONTIEREN.................................................... 7-3
KRAFTSTOFFPUMPENGEHÄUSE KONTROLLIEREN............................ 7-3
KRAFTSTOFFPUMPE MONTIEREN......................................................... 7-4
KRAFTSTOFFTANK MONTIEREN ............................................................ 7-4
KRAFTSTOFFDRUCK KONTROLLIEREN ................................................ 7-5
DÄMPFER KONTROLLIEREN................................................................... 7-5
PROTEKTOR KONTROLLIEREN UND WECHSELN................................ 7-5
DROSSELKLAPPENGEHÄUSE...................................................................... 7-6
EINSPRITZDÜSE KONTROLLIEREN ....................................................... 7-9
DROSSELKLAPPENGEHÄUSE KONTROLLIEREN ................................. 7-9
DROSSELKLAPPENGEHÄUSE-ANSCHLUSS KONTROLLIEREN........ 7-10
DROSSELKLAPPENSENSOR EINSTELLEN.......................................... 7-10

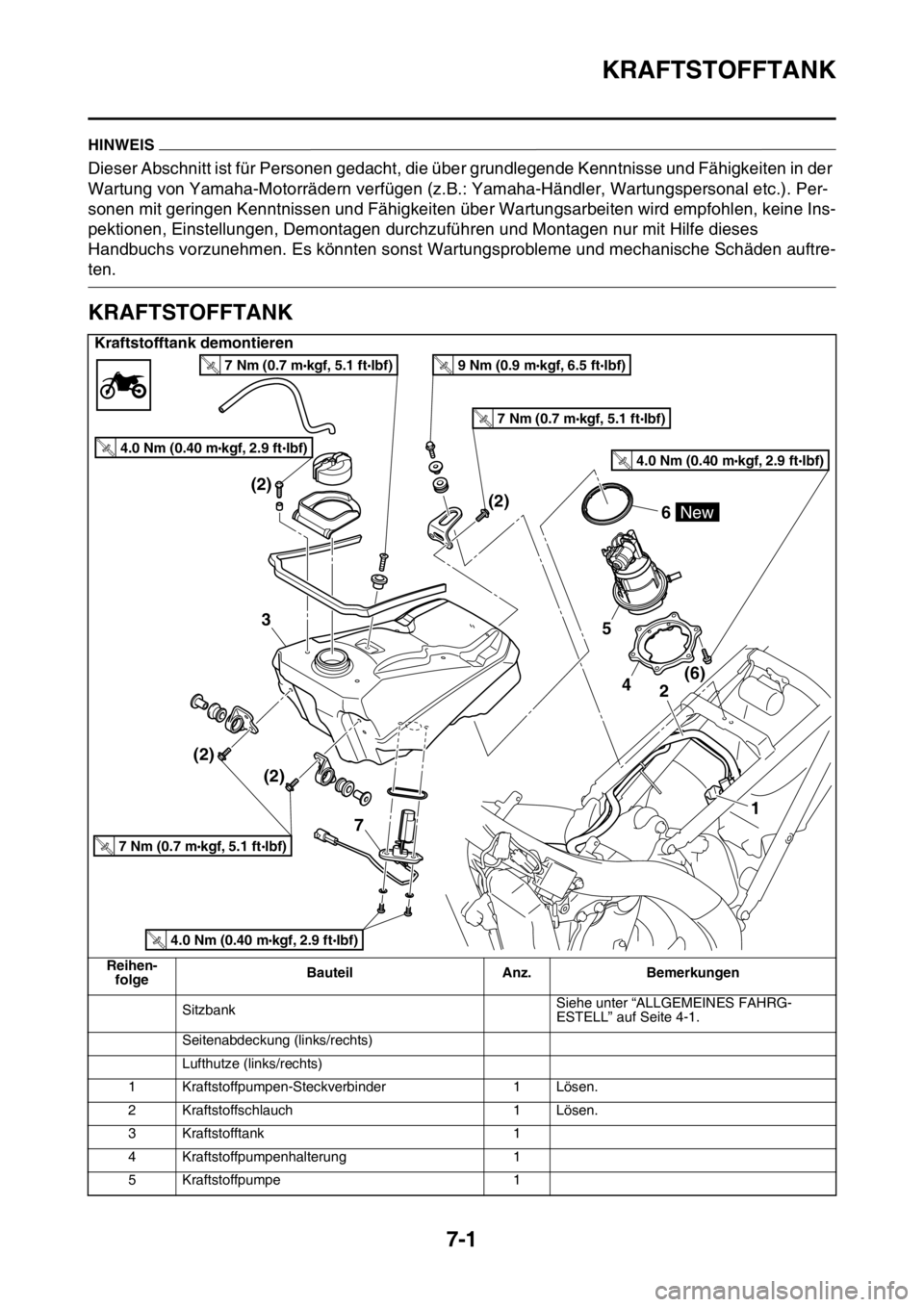

KRAFTSTOFFTANK
7-1
GAS1SM5306
HINWEIS
Dieser Abschnitt ist für Personen gedacht, die über grundlegende Kenntnisse und Fähigkeiten in der
Wartung von Yamaha-Motorrädern verfügen (z.B.: Yamaha-Händler, Wartungspersonal etc.). Per-
sonen mit geringen Kenntnissen und Fähigkeiten über Wartungsarbeiten wird empfohlen, keine Ins-
pektionen, Einstellungen, Demontagen durchzuführen und Montagen nur mit Hilfe dieses
Handbuchs vorzunehmen. Es könnten sonst Wartungsprobleme und mechanische Schäden auftre-
ten.
GAS1SM5307KRAFTSTOFFTANK

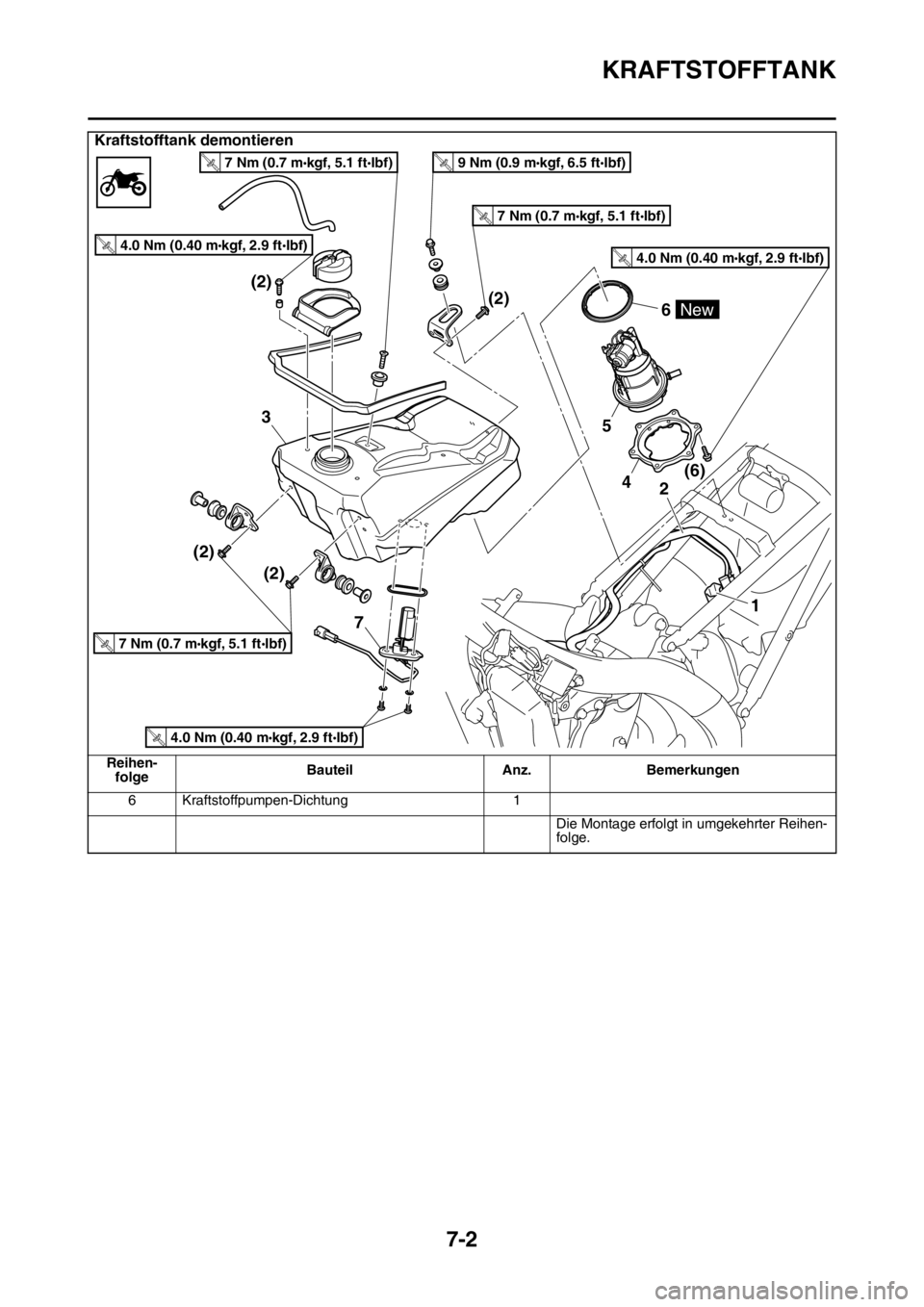

Kraftstofftank demontieren
