Page 231 of 644

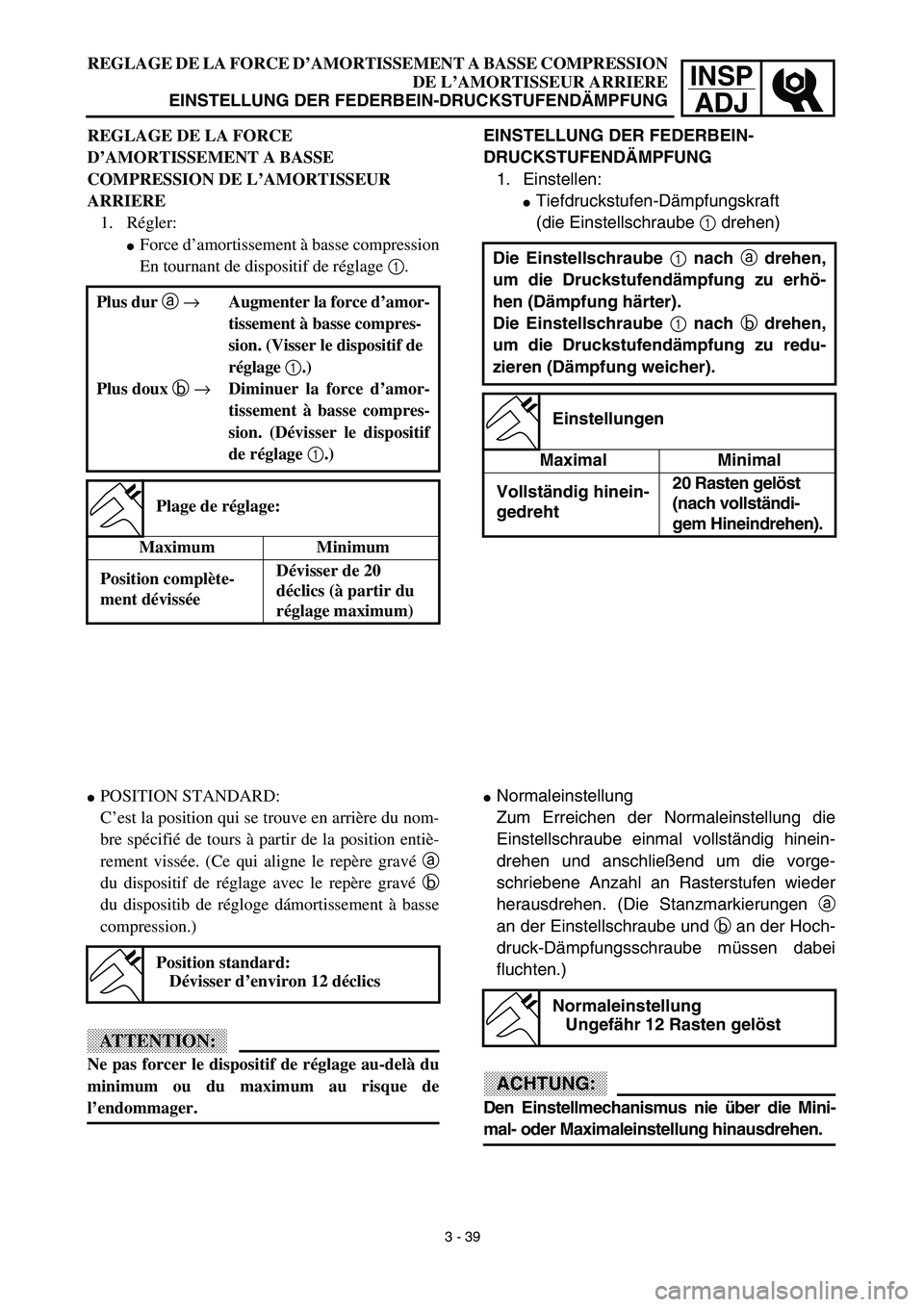

YAMAHA YZ450F 2003  Notices Demploi (in French) INSP
ADJ
REGLAGE DE LA FORCE D’AMORTISSEMENT A BASSE COMPRESSION
DE L’AMORTISSEUR ARRIERE
EINSTELLUNG DER FEDERBEIN-DRUCKSTUFENDÄMPFUNG
EINSTELLUNG DER FEDERBEIN-
DRUCKSTUFENDÄMPFUNG
1. Einstell

Page 232 of 644

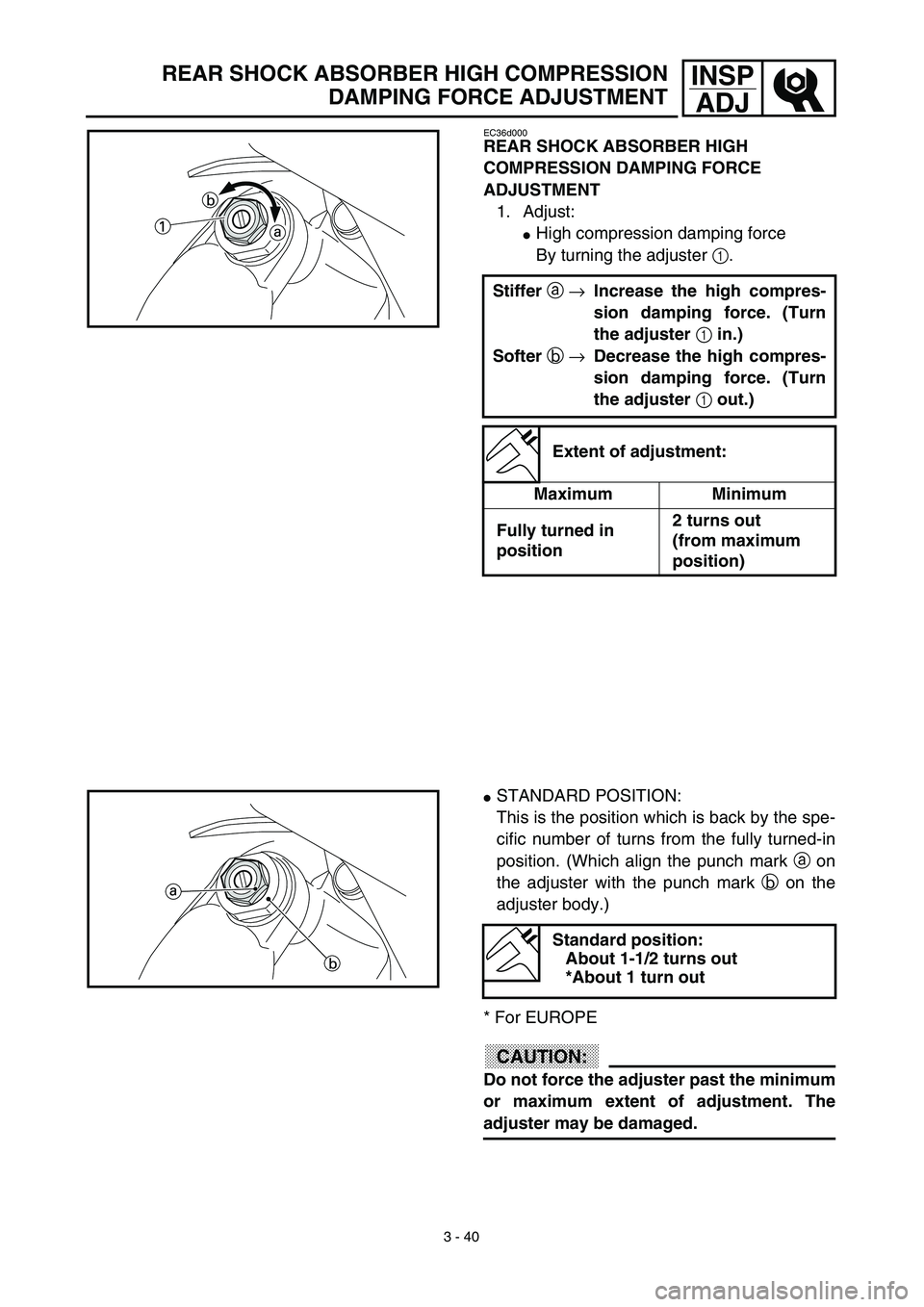

YAMAHA YZ450F 2003  Notices Demploi (in French) 3 - 40
INSP
ADJ
EC36d000
REAR SHOCK ABSORBER HIGH
COMPRESSION DAMPING FORCE
ADJUSTMENT
1. Adjust:
High compression damping force
By turning the adjuster 1.
Stiffer a →Increase the high compres-
s

Page 233 of 644

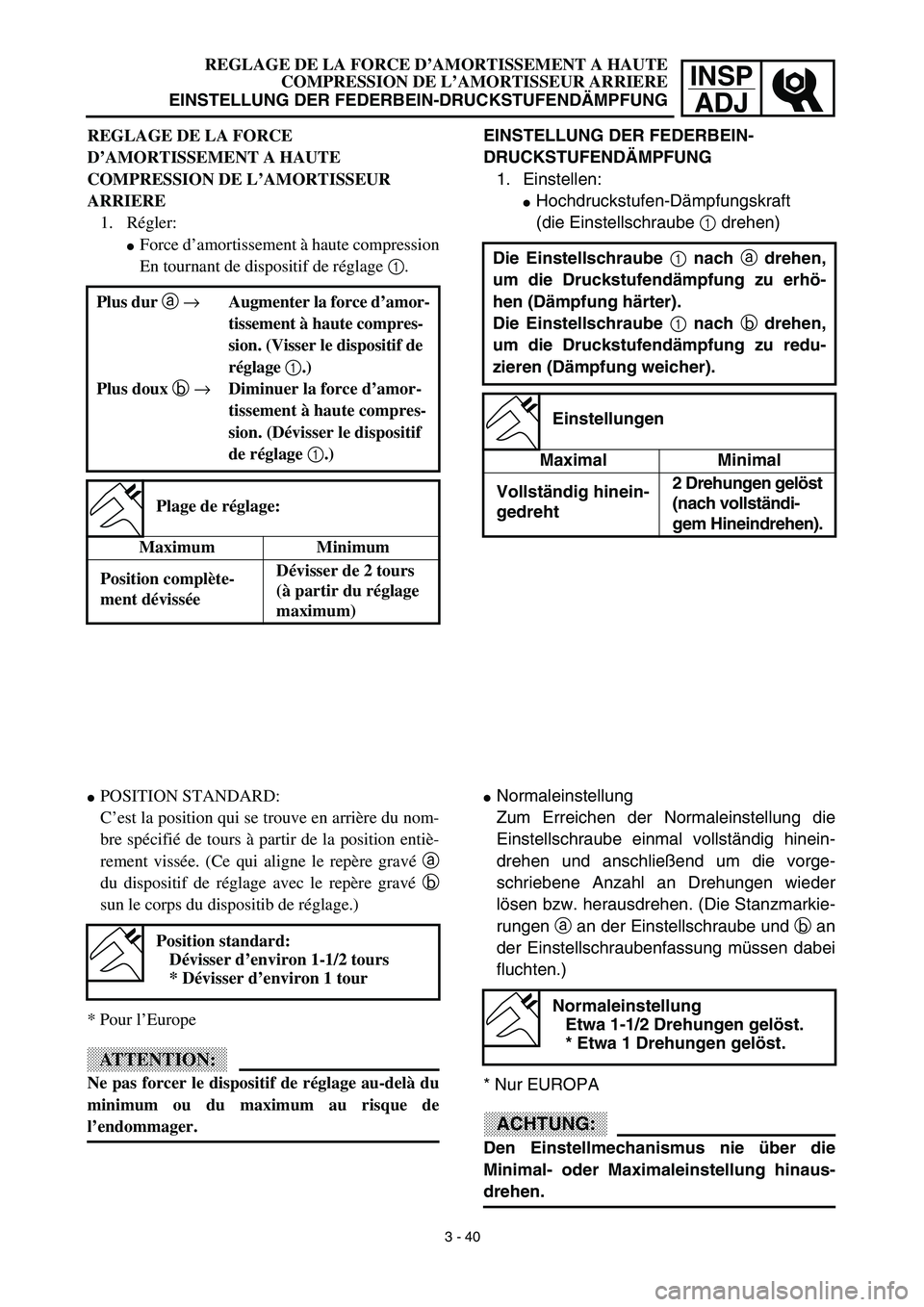

YAMAHA YZ450F 2003  Notices Demploi (in French) INSP
ADJ
EINSTELLUNG DER FEDERBEIN-
DRUCKSTUFENDÄMPFUNG
1. Einstellen:
Hochdruckstufen-Dämpfungskraft
(die Einstellschraube 1 drehen)
Die Einstellschraube 1 nach a drehen,
um die Druckstufendämpfu

Page 234 of 644

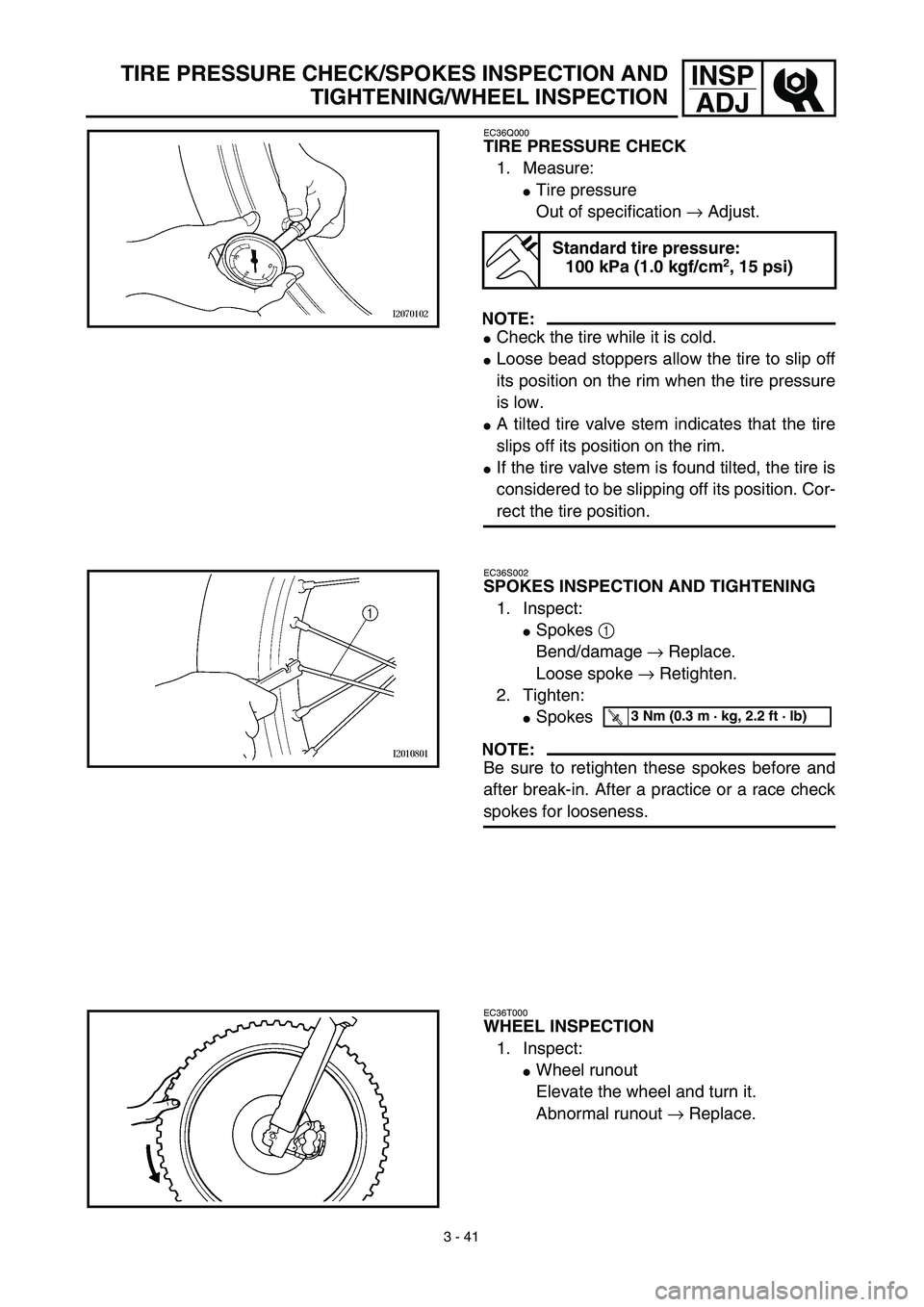

YAMAHA YZ450F 2003  Notices Demploi (in French) 3 - 41
INSP
ADJTIRE PRESSURE CHECK/SPOKES INSPECTION AND
TIGHTENING/WHEEL INSPECTION
EC36Q000
TIRE PRESSURE CHECK
1. Measure:
Tire pressure
Out of specification → Adjust.
NOTE:
Check the tire whil

Page 235 of 644

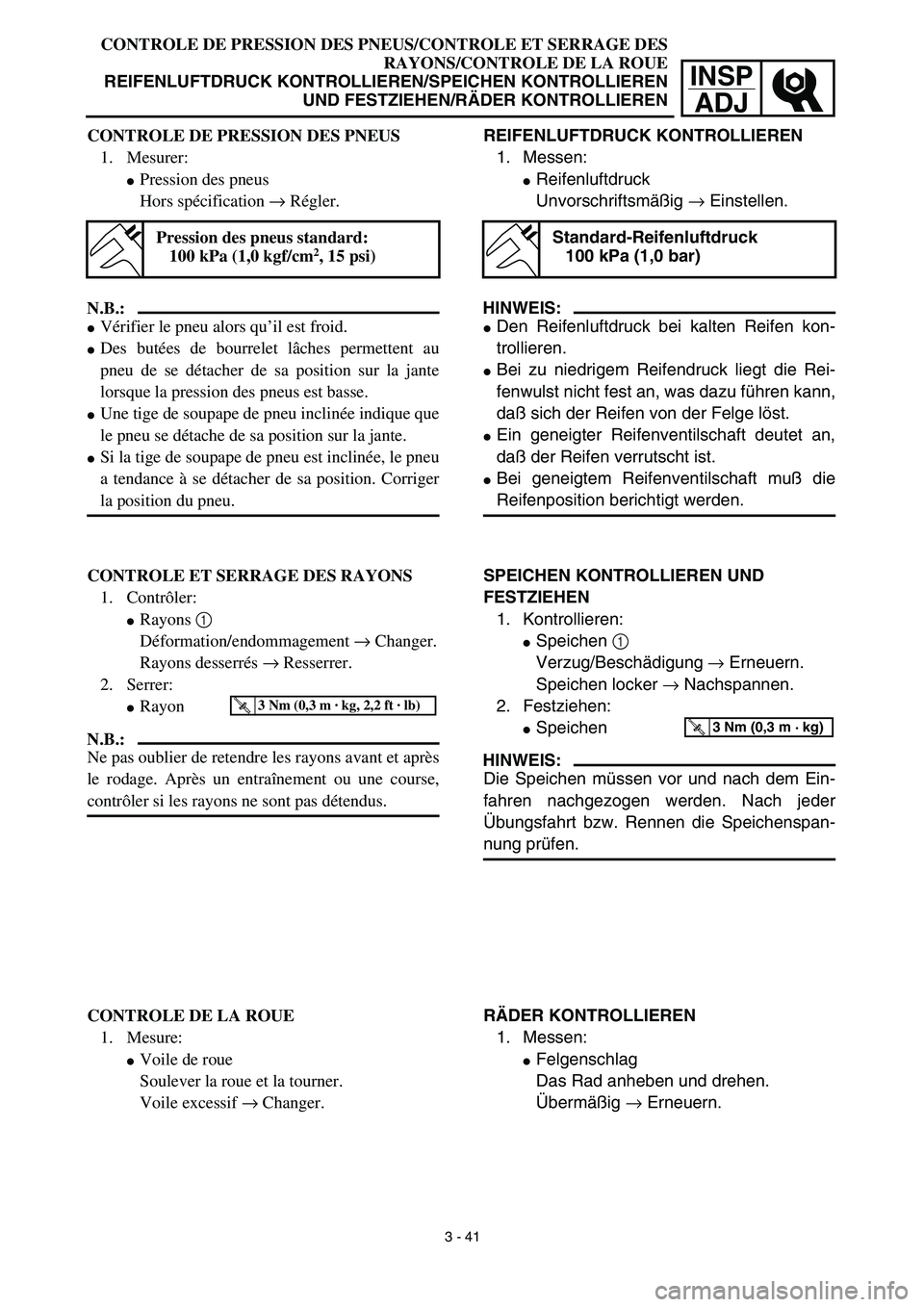

YAMAHA YZ450F 2003  Notices Demploi (in French) INSP
ADJ
CONTROLE DE PRESSION DES PNEUS/CONTROLE ET SERRAGE DES
RAYONS/CONTROLE DE LA ROUE
REIFENLUFTDRUCK KONTROLLIEREN/SPEICHEN KONTROLLIEREN
UND FESTZIEHEN/RÄDER KONTROLLIEREN
REIFENLUFTDRUCK KONT

Page 236 of 644

YAMAHA YZ450F 2003  Notices Demploi (in French) 3 - 42
INSP
ADJ
STEERING HEAD INSPECTION AND ADJUSTMENT
2. Inspect:
Bearing free play
Exist play → Replace.
STEERING HEAD INSPECTION AND
ADJUSTMENT
1. Elevate the front wheel by placing a suit-
ab

Page 237 of 644

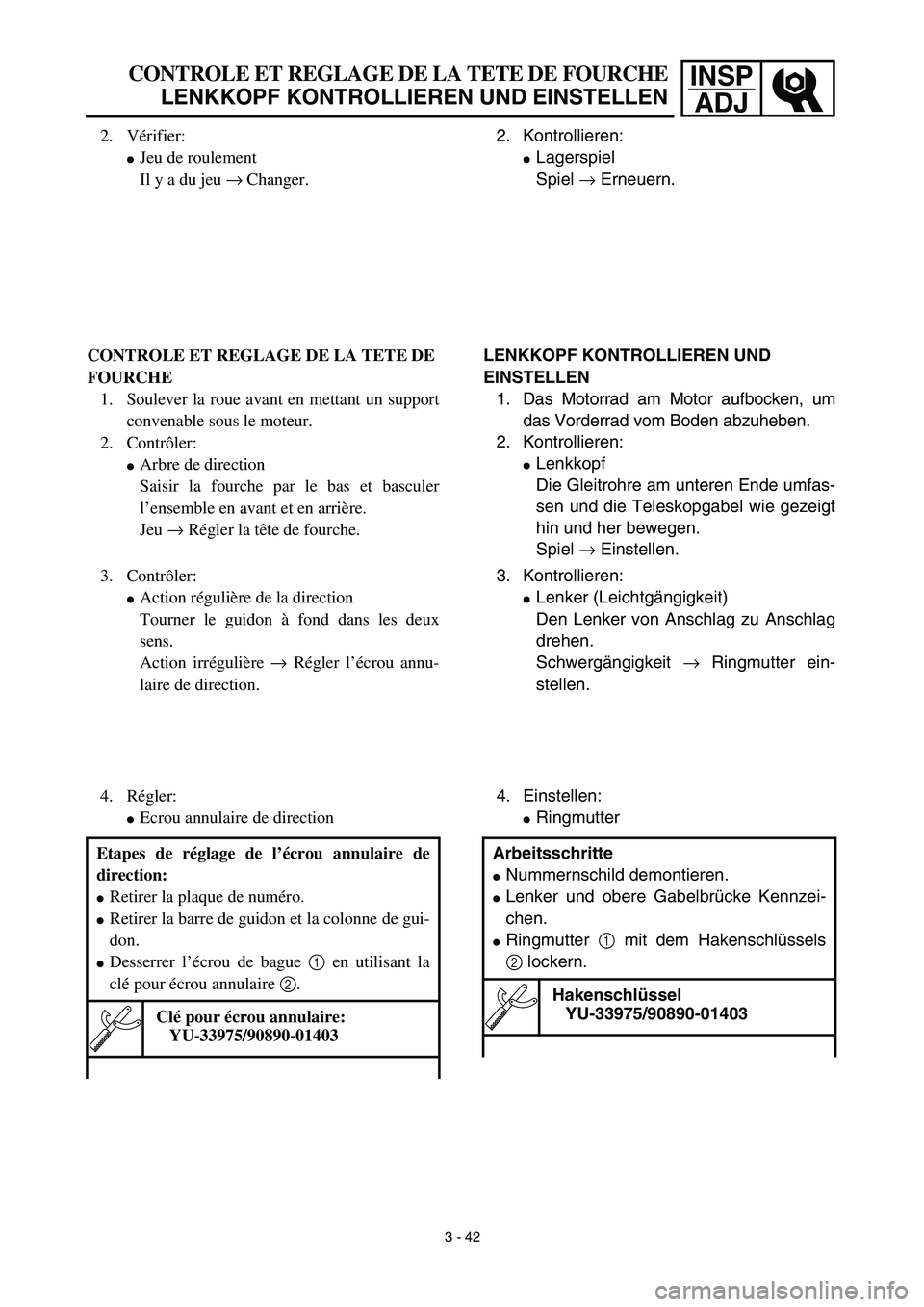

YAMAHA YZ450F 2003  Notices Demploi (in French) INSP
ADJCONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
2. Kontrollieren:
Lagerspiel
Spiel → Erneuern. 2. Vérifier:Jeu de roulement
Il y a du jeu → Changer.
LENK

Page 238 of 644

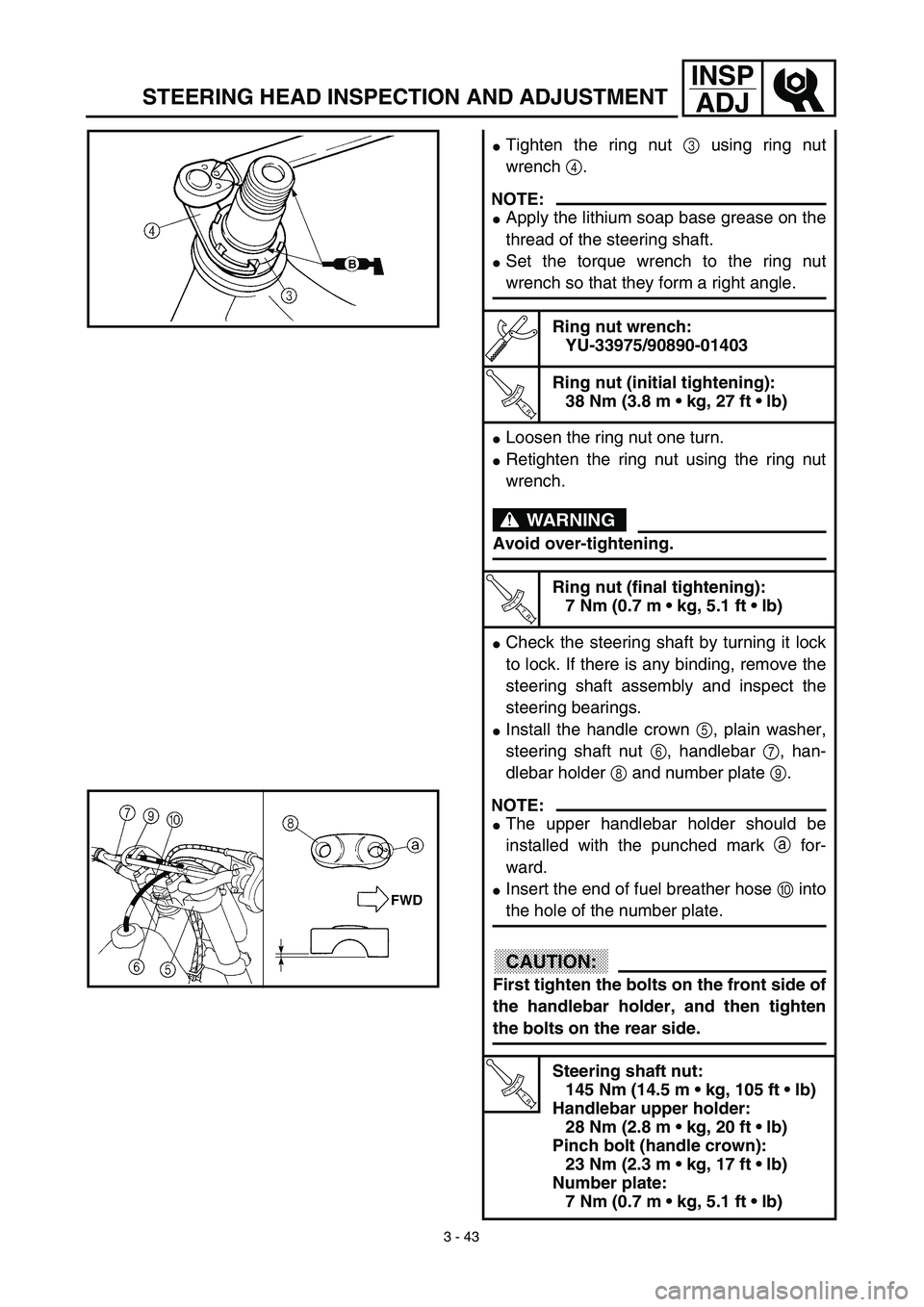

YAMAHA YZ450F 2003  Notices Demploi (in French) 3 - 43
INSP
ADJ
STEERING HEAD INSPECTION AND ADJUSTMENT
Tighten the ring nut 3 using ring nut
wrench 4.
NOTE:
Apply the lithium soap base grease on the
thread of the steering shaft.
Set the torque

Page 239 of 644

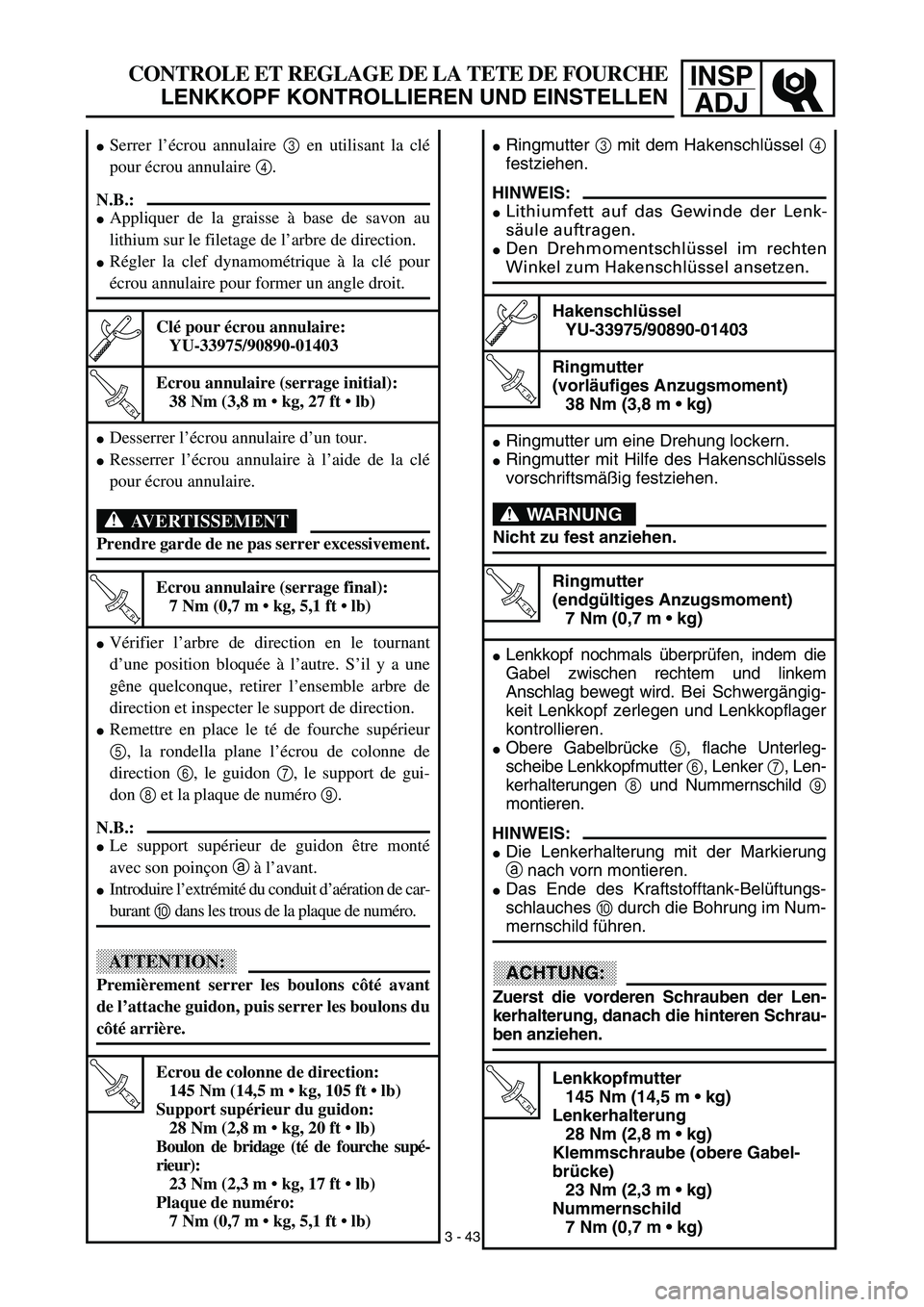

YAMAHA YZ450F 2003  Notices Demploi (in French) INSP
ADJCONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
Ringmutter 3 mit dem Hakenschlüssel 4
festziehen.
HINWEIS:
Lithiumfett auf das Gewinde der Lenk-
säule auftr

Page 240 of 644

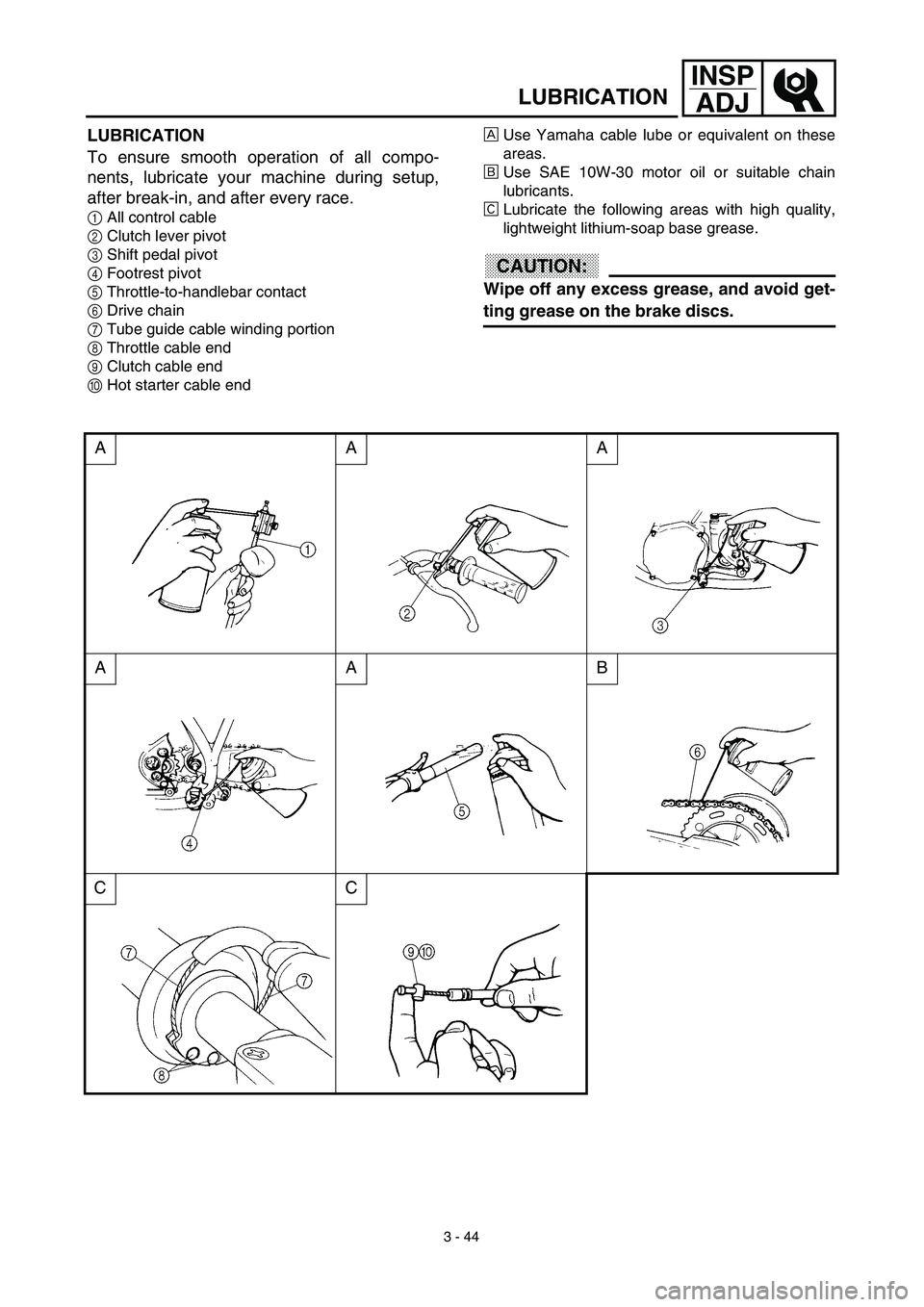

YAMAHA YZ450F 2003  Notices Demploi (in French) 3 - 44
INSP
ADJ
LUBRICATION
LUBRICATION
To ensure smooth operation of all compo-
nents, lubricate your machine during setup,
after break-in, and after every race.
1All control cable
2Clutch lever pivo
