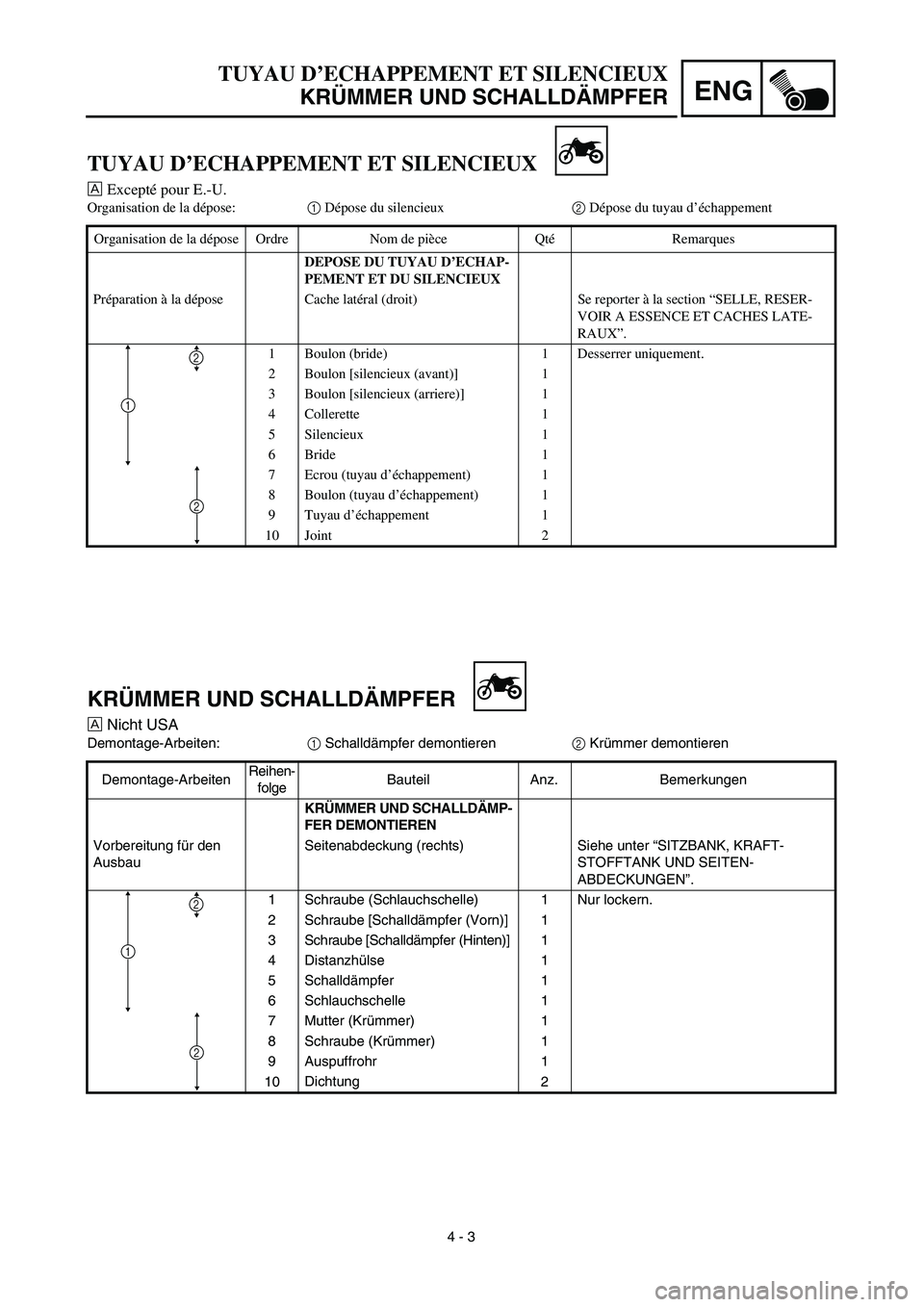

4 - 3
TUYAU D’ECHAPPEMENT ET SILENCIEUX
KRÜMMER UND SCHALLDÄMPFER
KRÜMMER UND SCHALLDÄMPFER
Å
Nicht USA
Demontage-Arbeiten:
1
Schalldämpfer demontieren
2
Krümmer demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KRÜMMER UND SCHALLDÄMP-
FER DEMONTIEREN
Vorbereitung für den
AusbauSeitenabdeckung (rechts) Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITEN-
ABDECKUNGEN”.
1 Schraube (Schlauchschelle) 1 Nur lockern.
2 Schraube [Schalldämpfer (Vorn)] 1
3 Schraube [Schalldämpfer (Hinten)] 1
4 Distanzhülse 1
5 Schalldämpfer 1
6 Schlauchschelle 1
7 Mutter (Krümmer) 1
8 Schraube (Krümmer) 1
9 Auspuffrohr 1
10Dichtung
2
2
1
2

TUYAU D’ECHAPPEMENT ET SILENCIEUX
Å
Excepté pour E.-U.
Organisation de la dépose:
1
Dépose du silencieux
2
Dépose du tuyau d’échappement
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU TUYAU D’ECHAP-
PEMENT ET DU SILENCIEUX
Préparation à la dépose Cache latéral (droit) Se reporter à la section “SELLE, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
1 Boulon (bride) 1 Desserrer uniquement.
2 Boulon [silencieux (avant)] 1
3 Boulon [silencieux (arriere)] 1
4 Collerette 1
5 Silencieux 1
6 Bride 1
7 Ecrou (tuyau d’échappement) 1
8 Boulon (tuyau d’échappement) 1
9 Tuyau d’échappement 1
10 Joint 2
2
1
2

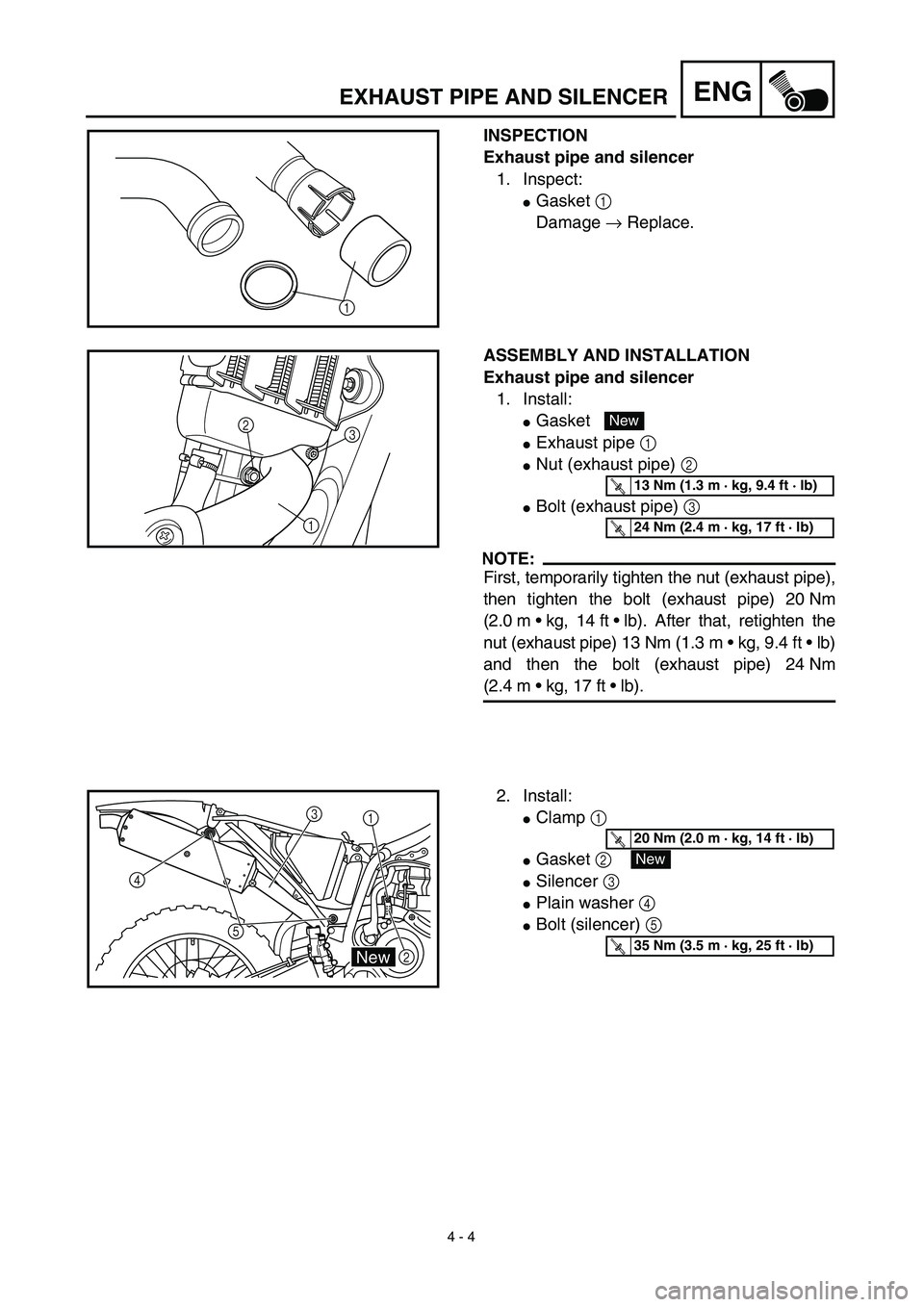

4 - 4
ENG

EXHAUST PIPE AND SILENCER
INSPECTION
Exhaust pipe and silencer
1. Inspect:

Gasket
1

Damage
→
Replace.
1

ASSEMBLY AND INSTALLATION
Exhaust pipe and silencer
1. Install:

Gasket

Exhaust pipe
1


Nut (exhaust pipe)
2


Bolt (exhaust pipe)
3

NOTE:

First, temporarily tighten the nut (exhaust pipe),
then tighten the bolt (exhaust pipe) 20 Nm
(2.0 m • kg, 14 ft • lb). After that, retighten the
nut (exhaust pipe) 13 Nm (1.3 m • kg, 9.4 ft • lb)
and then the bolt (exhaust pipe) 24 Nm
(2.4 m • kg, 17 ft • lb).
3
1 2New
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)
T R..24 Nm (2.4 m · kg, 17 ft · lb)

2. Install:

Clamp
1


Gasket
2


Silencer
3


Plain washer
4


Bolt (silencer)
5

3
4
51
2
New
T R..20 Nm (2.0 m · kg, 14 ft · lb)
New
T R..35 Nm (3.5 m · kg, 25 ft · lb)

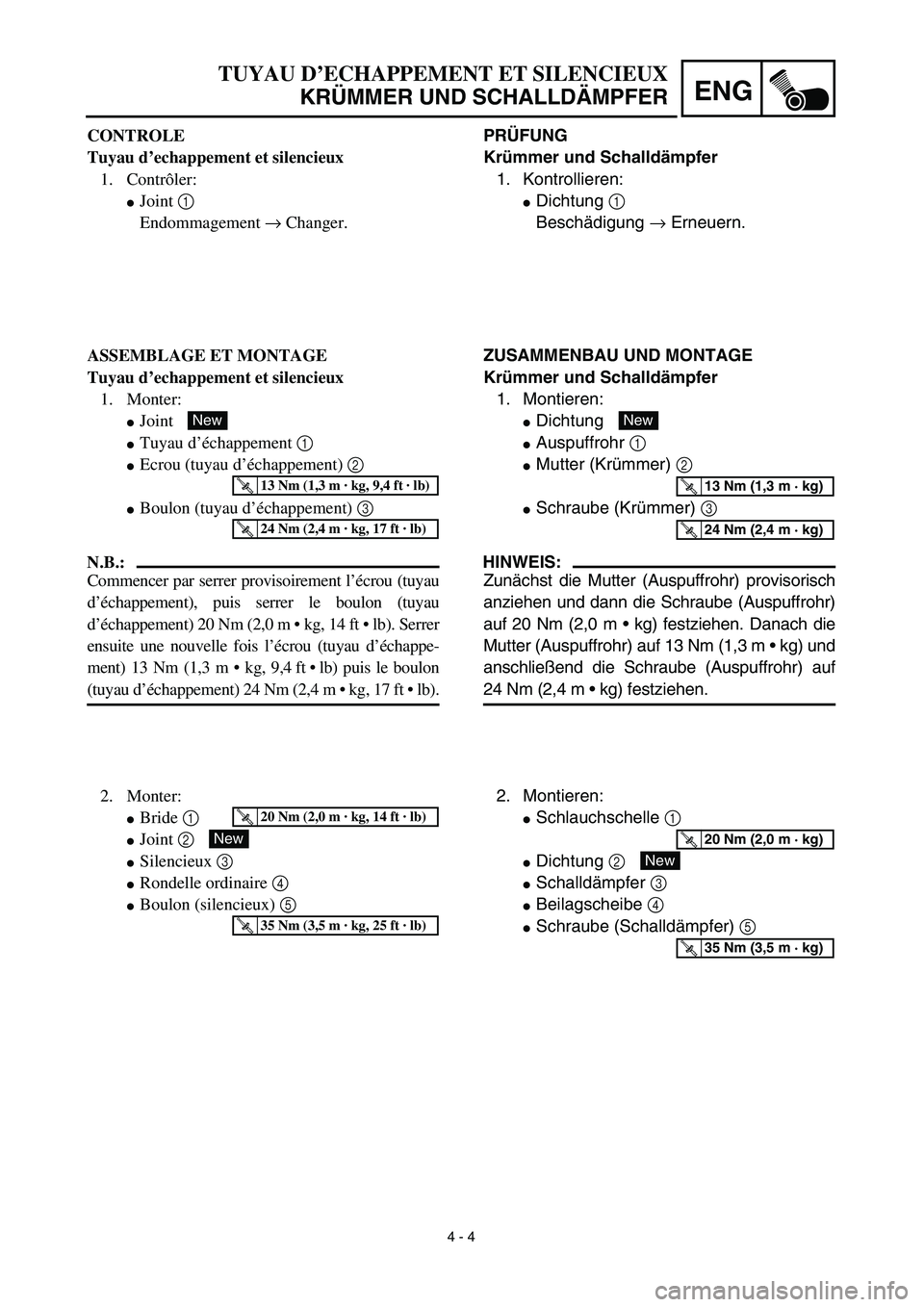

4 - 4
ENG

PRÜFUNG
Krümmer und Schalldämpfer
1. Kontrollieren:

Dichtung
1

Beschädigung
→
Erneuern.
ZUSAMMENBAU UND MONTAGE
Krümmer und Schalldämpfer
1. Montieren:

Dichtung

Auspuffrohr
1


Mutter (Krümmer)
2


Schraube (Krümmer)
3

HINWEIS:

Zunächst die Mutter (Auspuffrohr) provisorisch
anziehen und dann die Schraube (Auspuffrohr)
auf 20 Nm (2,0 m • kg) festziehen. Danach die
Mutter (Auspuffrohr) auf 13 Nm (1,3 m • kg) und
anschließend die Schraube (Auspuffrohr) auf
24 Nm (2,4 m • kg) festziehen.
New
T R..13 Nm (1,3 m · kg)
T R..24 Nm (2,4 m · kg)

2. Montieren:

Schlauchschelle
1


Dichtung
2


Schalldämpfer
3
Beilagscheibe 4
Schraube (Schalldämpfer) 5
T R..20 Nm (2,0 m · kg)
New
T R..35 Nm (3,5 m · kg)
TUYAU D’ECHAPPEMENT ET SILENCIEUX
KRÜMMER UND SCHALLDÄMPFER
CONTROLE
Tuyau d’echappement et silencieux
1. Contrôler:
Joint 1
Endommagement → Changer.
ASSEMBLAGE ET MONTAGE
Tuyau d’echappement et silencieux
1. Monter:
Joint
Tuyau d’échappement 1
Ecrou (tuyau d’échappement) 2
Boulon (tuyau d’échappement) 3
N.B.:
Commencer par serrer provisoirement l’écrou (tuyau
d’échappement), puis serrer le boulon (tuyau
d’échappement) 20 Nm (2,0 m • kg, 14 ft • lb). Serrer
ensuite une nouvelle fois l’écrou (tuyau d’échappe-
ment) 13 Nm (1,3 m • kg, 9,4 ft • lb) puis le boulon
(tuyau d’échappement) 24 Nm (2,4 m • kg, 17 ft • lb).
New
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
2. Monter:
Bride 1
Joint 2
Silencieux 3
Rondelle ordinaire 4
Boulon (silencieux) 5
T R..20 Nm (2,0 m · kg, 14 ft · lb)
New
T R..35 Nm (3,5 m · kg, 25 ft · lb)

4 - 5
ENG

RADIATOR
EC450001
RADIATOR
Extent of removal:
1
Radiator removal
Extent of removal Order Part name Q’ty Remarks
RADIATOR REMOVAL
Preparation for removal Drain the coolant. Refer to “COOLANT REPLACEMENT”
section in the CHAPTER 3.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Exhaust pipe Refer to “EXHAUST PIPE AND
SILENCER” section.
1 Engine guard 1
2 Panel 2
3 Clamp 8
4 Radiator (right) 1
5 Hose 2 1
6 Hose 3 1
7 Hose 4 1
8 Pipe 2/O-ring 1/1
9 Radiator breather hose 1
10 Radiator (left) 1
11 Hose 1 1
12 Pipe 1/O-ring 1/1
1

ENG

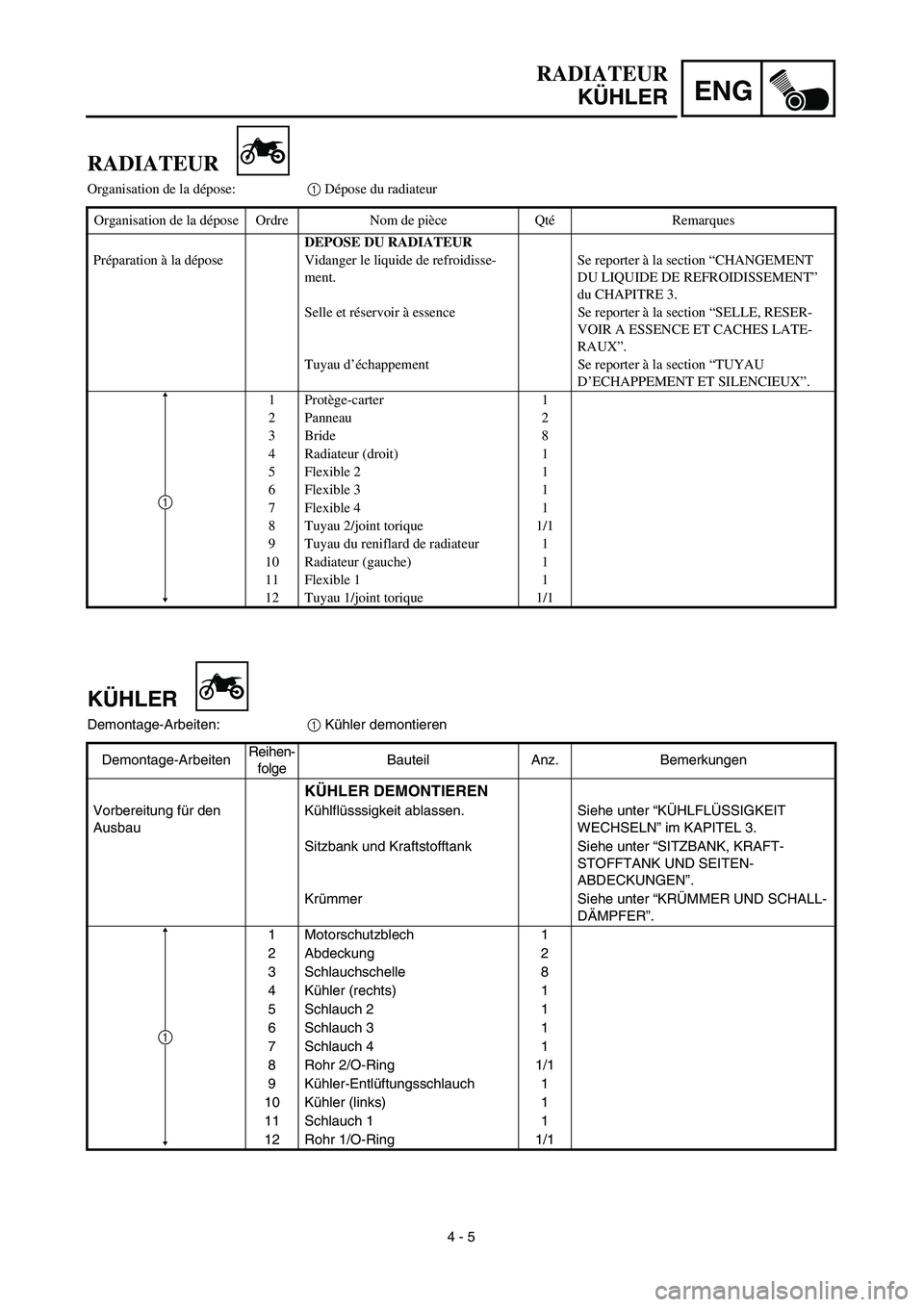

4 - 5
RADIATEUR
KÜHLER
KÜHLER
Demontage-Arbeiten:1 Kühler demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KÜHLER DEMONTIEREN
Vorbereitung für den
AusbauKühlflüsssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT
WECHSELN” im KAPITEL 3.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITEN-
ABDECKUNGEN”.
Krümmer Siehe unter “KRÜMMER UND SCHALL-
DÄMPFER”.
1 Motorschutzblech 1
2 Abdeckung 2
3 Schlauchschelle 8
4Kühler (rechts) 1
5 Schlauch 2 1
6 Schlauch 3 1
7 Schlauch 4 1
8 Rohr 2/O-Ring 1/1
9Kühler-Entlüftungsschlauch 1
10 Kühler (links) 1
11 Schlauch 1 1
12 Rohr 1/O-Ring 1/1
1
RADIATEUR
Organisation de la dépose:1 Dépose du radiateur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU RADIATEUR
Préparation à la dépose Vidanger le liquide de refroidisse-
ment.Se reporter à la section “CHANGEMENT
DU LIQUIDE DE REFROIDISSEMENT”
du CHAPITRE 3.
Selle et réservoir à essence Se reporter à la section “SELLE, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX”.
Tuyau d’échappement Se reporter à la section “TUYAU
D’ECHAPPEMENT ET SILENCIEUX”.
1 Protège-carter 1
2 Panneau 2
3 Bride 8
4 Radiateur (droit) 1
5 Flexible 2 1
6 Flexible 3 1
7 Flexible 4 1
8 Tuyau 2/joint torique 1/1
9 Tuyau du reniflard de radiateur 1
10 Radiateur (gauche) 1
11 Flexible 1 1
12 Tuyau 1/joint torique 1/1
1

4 - 6
ENG

RADIATOR
EC456000
HANDLING NOTE
WARNING

Do not remove the radiator cap when the
engine and radiator are hot. Scalding hot
fluid and steam may be blown out under
pressure, which could cause serious
injury.
When the engine has cooled, open the radi-
ator cap by the following procedure:
Place a thick rag, like a towel, over the radi-
ator cap, slowly rotate the cap counter-
clockwise to the detent. This procedure
allows any residual pressure to escape.
When the hissing sound has stopped,
press down on the cap while turning coun-
terclockwise and remove it.
EC454000
INSPECTION
EC444100
Radiator
1. Inspect:

Radiator core
1
Obstruction → Blow out with com-
pressed air through rear of the radiator.
Bent fin → Repair/replace.
EC455000
ASSEMBLY AND INSTALLATION
Radiator
1. Install:
Pipe 1 1
Hose 1 2
Pipe 2 3
Hose 3 4
Hose 4 5
2. Install:
Hose 2 1
Radiator (left) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

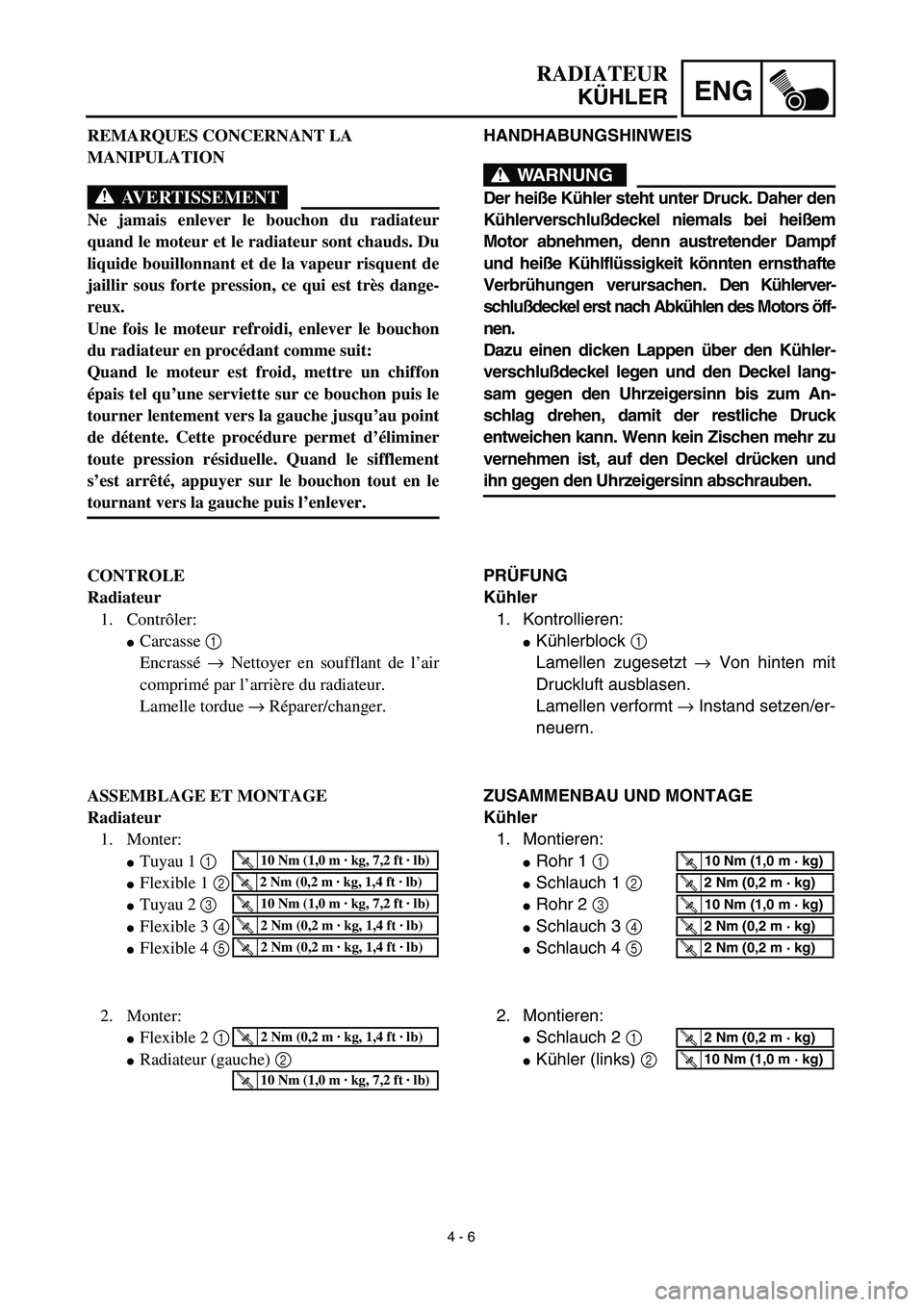

4 - 6
ENG
RADIATEUR
KÜHLER
HANDHABUNGSHINWEIS
WARNUNG
Der heiße Kühler steht unter Druck. Daher den
Kühlerverschlußdeckel niemals bei heißem
Motor abnehmen, denn austretender Dampf
und heiße Kühlflüssigkeit könnten ernsthafte
Verbrühungen verursachen. Den Kühlerver-
schlußdeckel erst nach Abkühlen des Motors öff-
nen.
Dazu einen dicken Lappen über den Kühler-
verschlußdeckel legen und den Deckel lang-
sam gegen den Uhrzeigersinn bis zum An-
schlag drehen, damit der restliche Druck
entweichen kann. Wenn kein Zischen mehr zu
vernehmen ist, auf den Deckel drücken und
ihn gegen den Uhrzeigersinn abschrauben.
PRÜFUNG
Kühler
1. Kontrollieren:
Kühlerblock 1
Lamellen zugesetzt → Von hinten mit
Druckluft ausblasen.
Lamellen verformt → Instand setzen/er-
neuern.
ZUSAMMENBAU UND MONTAGE
Kühler
1. Montieren:
Rohr 1 1
Schlauch 1 2
Rohr 2 3
Schlauch 3 4
Schlauch 4 5
T R..10 Nm (1,0 m · kg)
T R..2 Nm (0,2 m · kg)
T R..10 Nm (1,0 m · kg)
T R..2 Nm (0,2 m · kg)
T R..2 Nm (0,2 m · kg)
2. Montieren:
Schlauch 2 1
Kühler (links) 2
T R..2 Nm (0,2 m · kg)
T R..10 Nm (1,0 m · kg)
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Ne jamais enlever le bouchon du radiateur
quand le moteur et le radiateur sont chauds. Du
liquide bouillonnant et de la vapeur risquent de
jaillir sous forte pression, ce qui est très dange-
reux.
Une fois le moteur refroidi, enlever le bouchon
du radiateur en procédant comme suit:
Quand le moteur est froid, mettre un chiffon
épais tel qu’une serviette sur ce bouchon puis le
tourner lentement vers la gauche jusqu’au point
de détente. Cette procédure permet d’éliminer
toute pression résiduelle. Quand le sifflement
s’est arrêté, appuyer sur le bouchon tout en le
tournant vers la gauche puis l’enlever.
CONTROLE
Radiateur
1. Contrôler:
Carcasse 1
Encrassé → Nettoyer en soufflant de l’air
comprimé par l’arrière du radiateur.
Lamelle tordue → Réparer/changer.
ASSEMBLAGE ET MONTAGE
Radiateur
1. Monter:
Tuyau 1 1
Flexible 1 2
Tuyau 2 3
Flexible 3 4
Flexible 4 5
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
2. Monter:
Flexible 2 1
Radiateur (gauche) 2
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

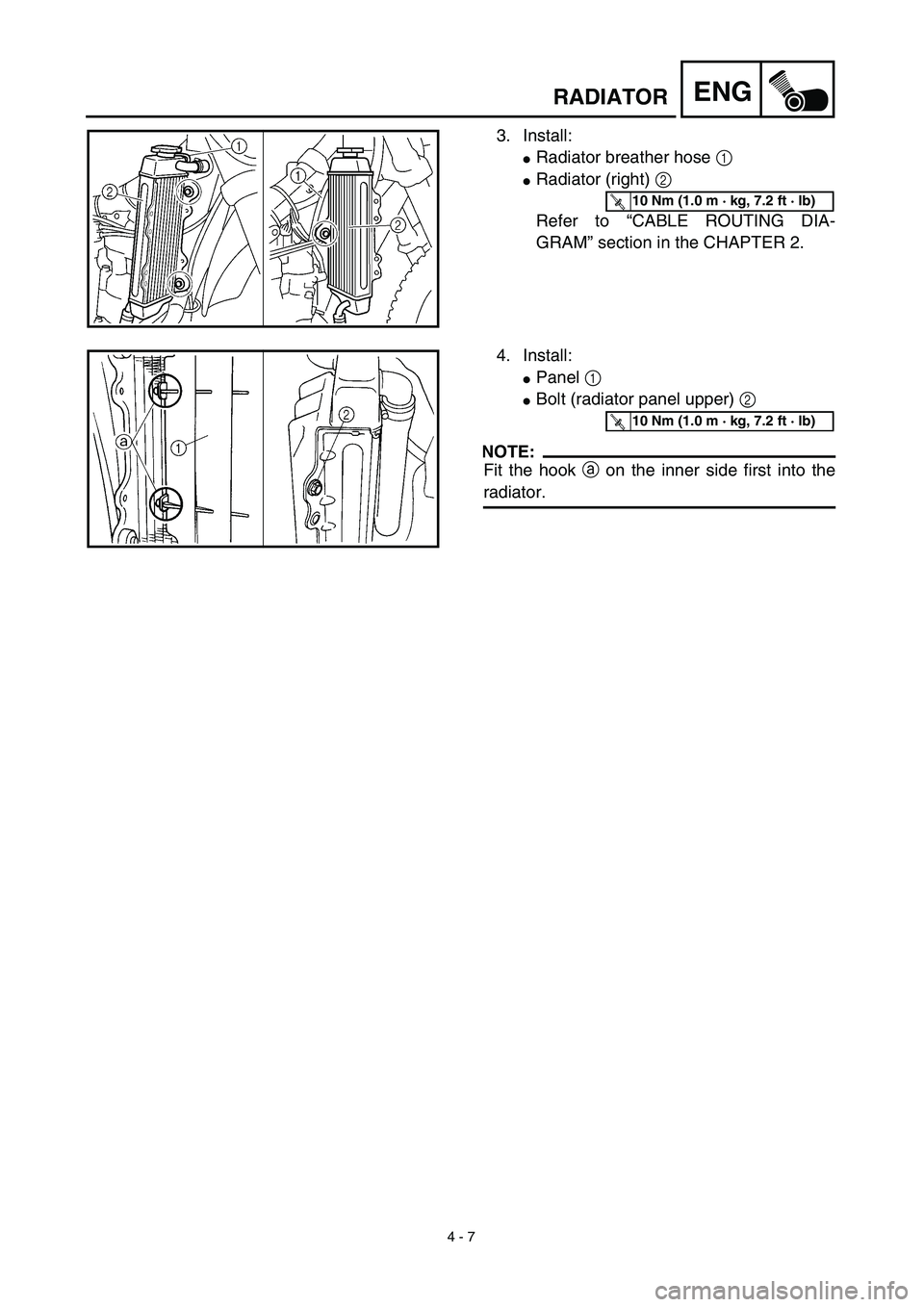

4 - 7
ENGRADIATOR
3. Install:
Radiator breather hose 1
Radiator (right) 2
Refer to “CABLE ROUTING DIA-
GRAM” section in the CHAPTER 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Install:
Panel 1
Bolt (radiator panel upper) 2
NOTE:
Fit the hook a on the inner side first into the
radiator.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

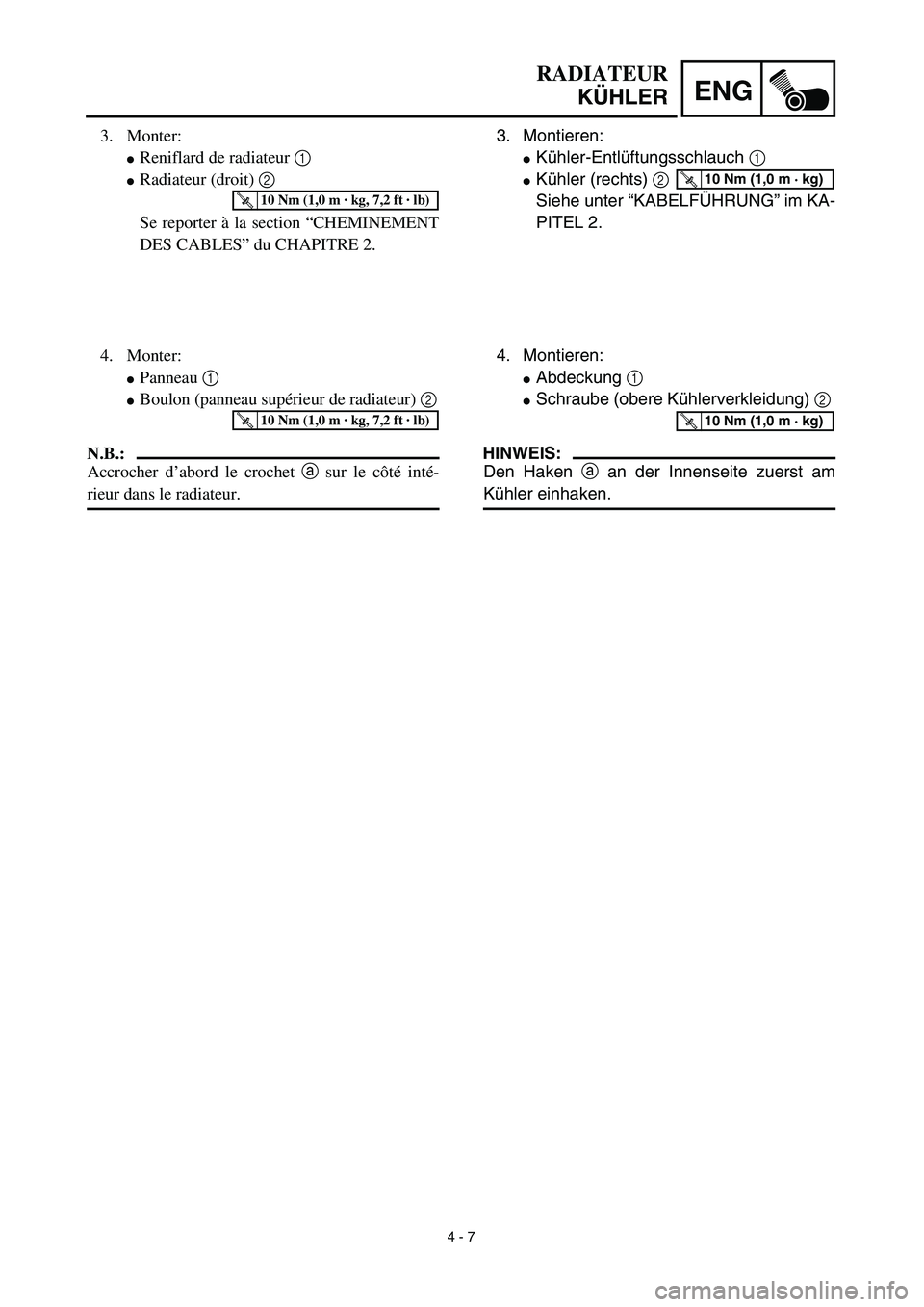

4 - 7
ENG
RADIATEUR
KÜHLER
3. Montieren:
Kühler-Entlüftungsschlauch 1
Kühler (rechts) 2
Siehe unter “KABELFÜHRUNG” im KA-
PITEL 2.T R..10 Nm (1,0 m · kg)
4. Montieren:
Abdeckung 1
Schraube (obere Kühlerverkleidung) 2
HINWEIS:
Den Haken a an der Innenseite zuerst am
Kühler einhaken.
T R..10 Nm (1,0 m · kg)
3. Monter:
Reniflard de radiateur 1
Radiateur (droit) 2
Se reporter à la section “CHEMINEMENT
DES CABLES” du CHAPITRE 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Panneau 1
Boulon (panneau supérieur de radiateur) 2
N.B.:
Accrocher d’abord le crochet a sur le côté inté-
rieur dans le radiateur.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

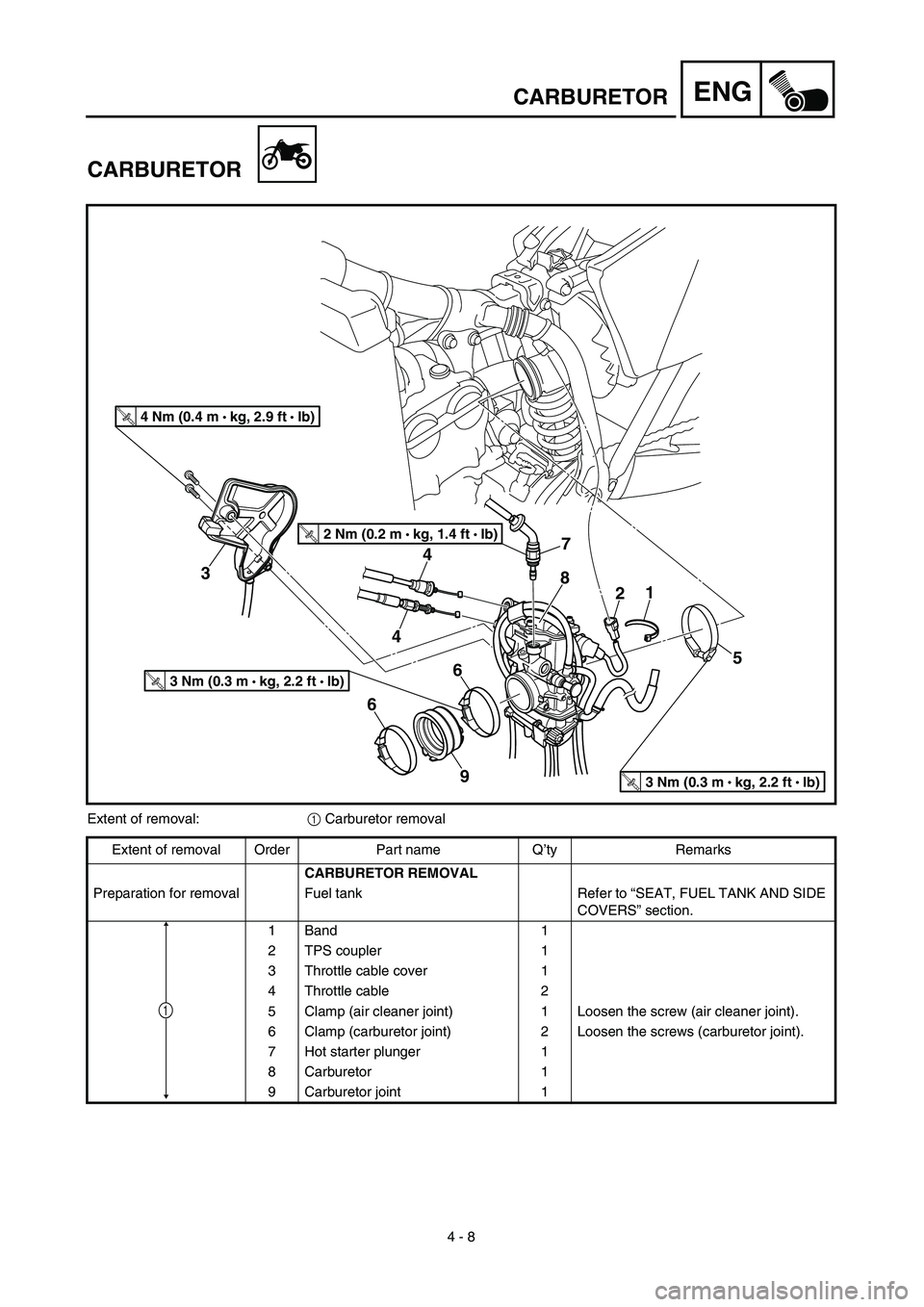

4 - 8
ENGCARBURETOR
CARBURETOR
5 1
2
6
64
4 3
T R..4 Nm (0.4 m •
kg, 2.9 ft • Ib)
T R..3 Nm (0.3 m • kg, 2.2 ft • Ib)
T R..3 Nm (0.3 m • kg, 2.2 ft • Ib)97
8
T R..2 Nm (0.2 m •
kg, 1.4 ft • Ib)
Extent of removal:1 Carburetor removal
Extent of removal Order Part name Q’ty Remarks
CARBURETOR REMOVAL
Preparation for removal Fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1 Band 1
2 TPS coupler 1
3 Throttle cable cover 1
4 Throttle cable 2
5 Clamp (air cleaner joint) 1 Loosen the screw (air cleaner joint).
6 Clamp (carburetor joint) 2 Loosen the screws (carburetor joint).
7 Hot starter plunger 1
8 Carburetor 1
9 Carburetor joint 1
1
