Page 261 of 644

YAMAHA YZ450F 2003  Notices Demploi (in French) ENG
4 - 8
CARBURATEUR
VERGASER
VERGASER
Demontage-Arbeiten:1 Vergaser demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitung für den
AusbauKraftstoffta

Page 262 of 644

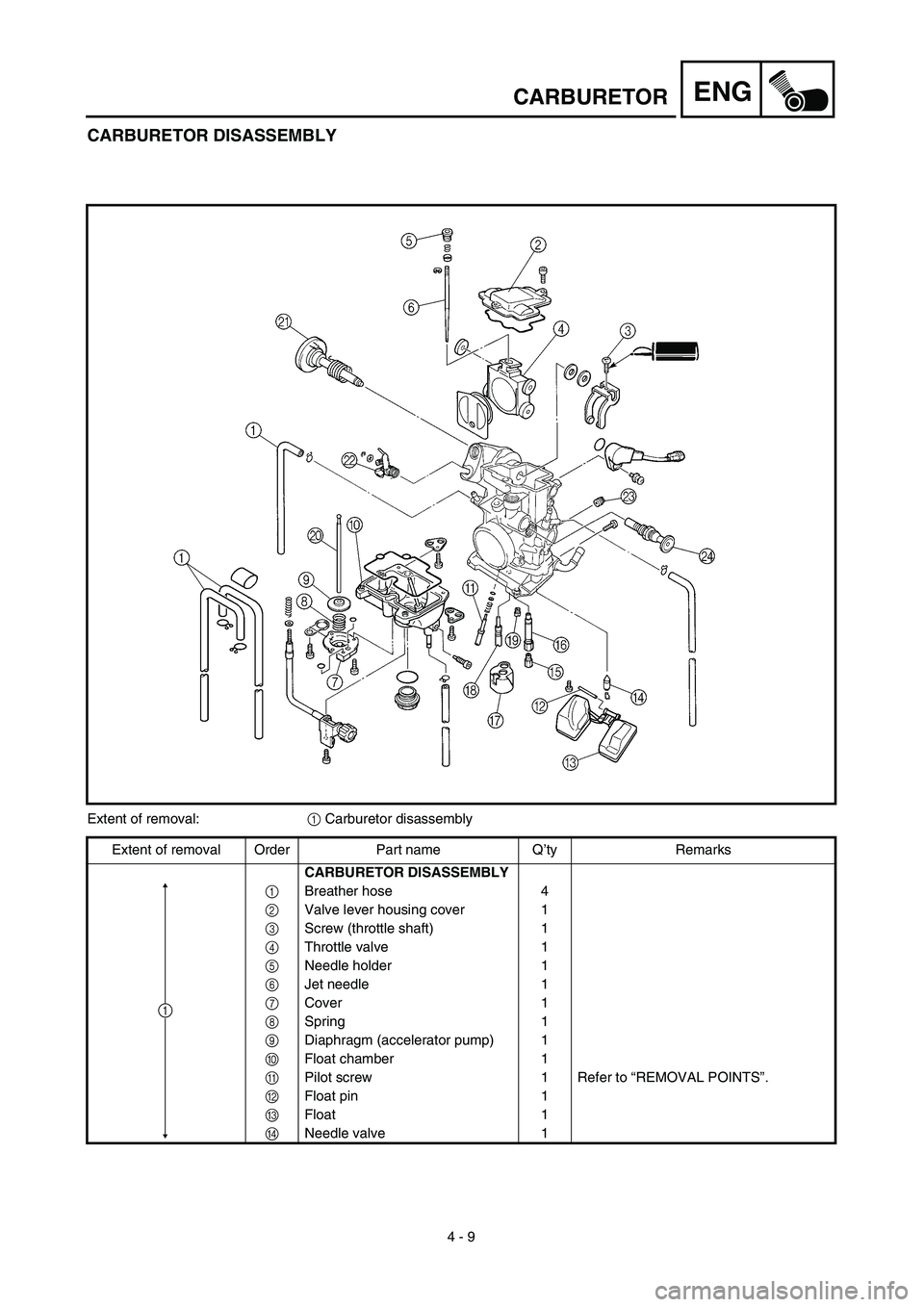

YAMAHA YZ450F 2003  Notices Demploi (in French) 4 - 9
ENGCARBURETOR
CARBURETOR DISASSEMBLY
Extent of removal:1 Carburetor disassembly
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1Breather hose 4
2Valve lever housing cove

Page 263 of 644

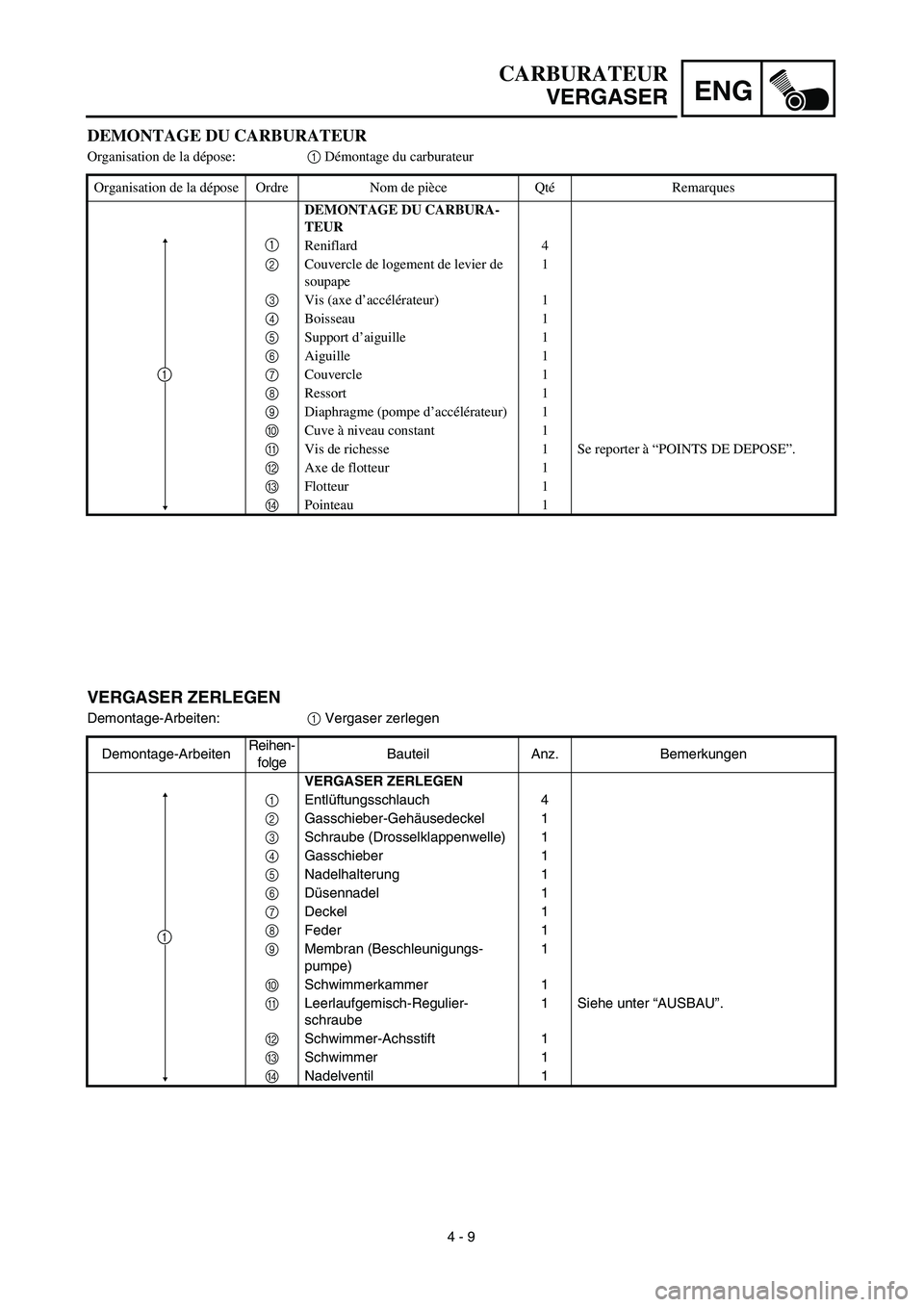

YAMAHA YZ450F 2003  Notices Demploi (in French) ENG
4 - 9
CARBURATEUR
VERGASER
VERGASER ZERLEGEN
Demontage-Arbeiten:1 Vergaser zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER ZERLEGEN
1Entlüftungsschlauch 4
2Gasschieber-G

Page 264 of 644

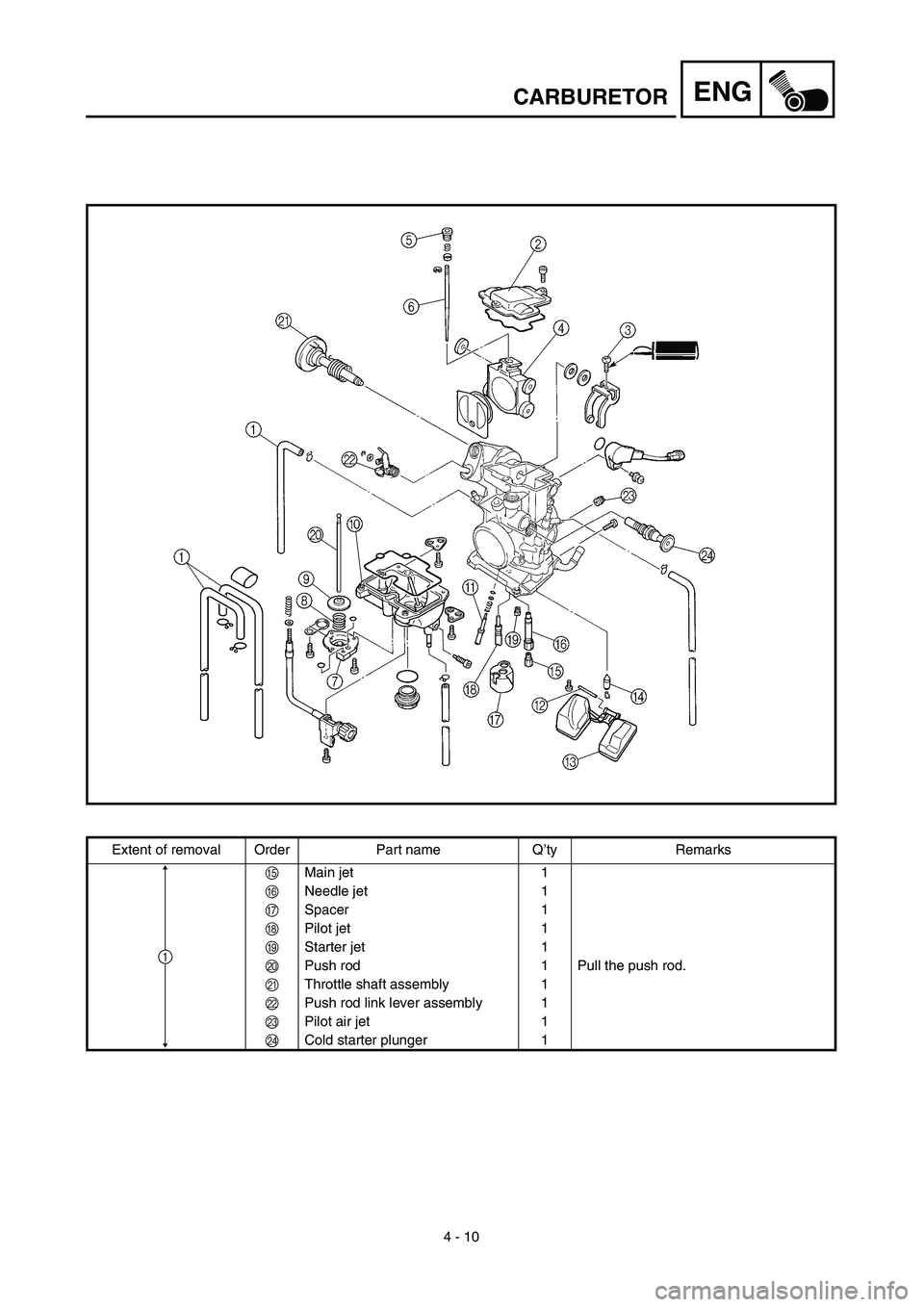

YAMAHA YZ450F 2003  Notices Demploi (in French) 4 - 10
ENGCARBURETOR
Extent of removal Order Part name Q’ty Remarks
EMain jet 1
FNeedle jet 1
GSpacer 1
HPilot jet 1
IStarter jet 1
JPush rod 1 Pull the push rod.
KThrottle shaft assembly 1
LPush ro

Page 265 of 644

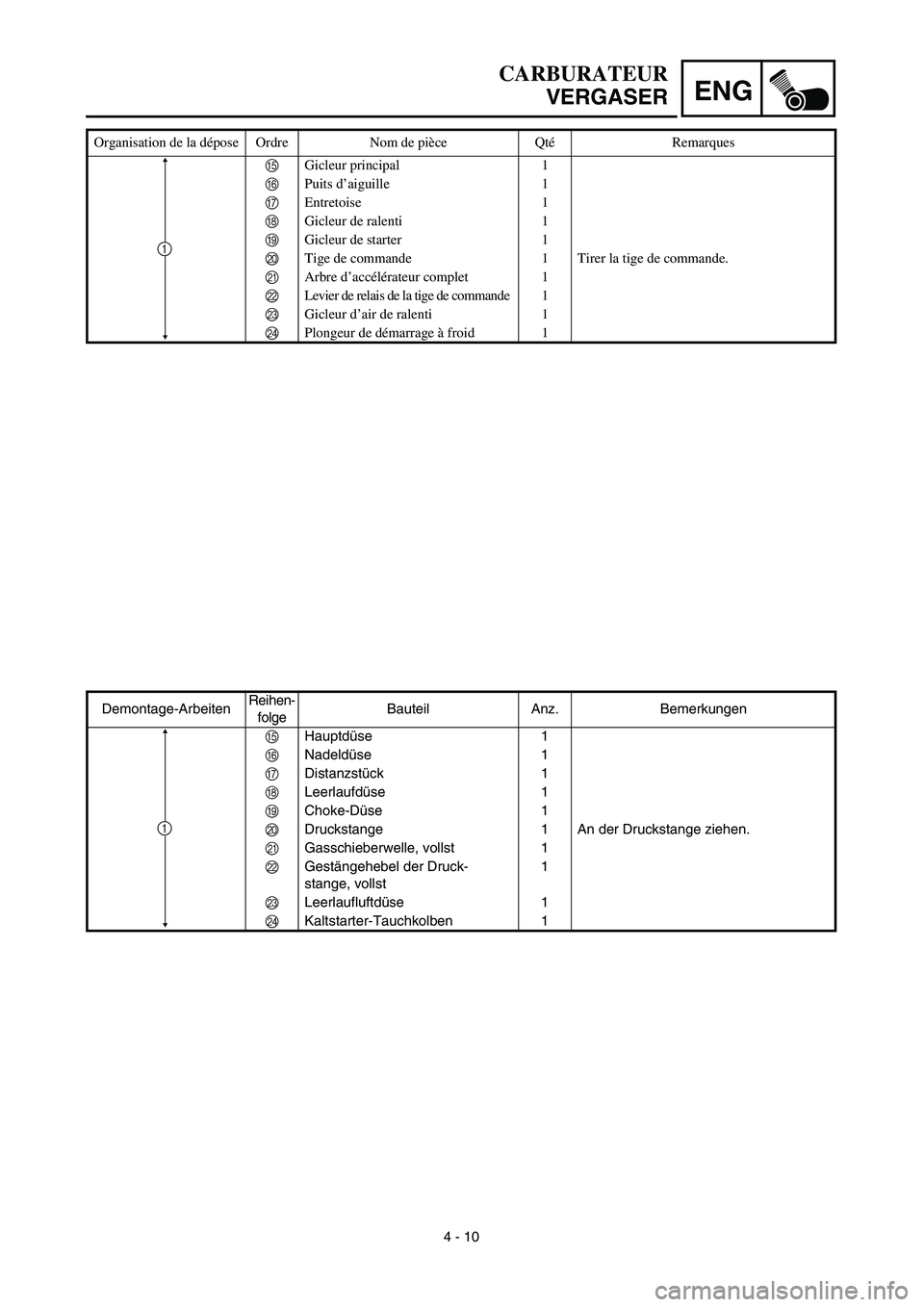

YAMAHA YZ450F 2003  Notices Demploi (in French) ENG
4 - 10 Organisation de la dépose Ordre Nom de pièce QtéRemarques
EGicleur principal 1
FPuits d’aiguille 1
GEntretoise 1
HGicleur de ralenti 1
IGicleur de starter 1
JTige de commande 1 Tirer l

Page 266 of 644

YAMAHA YZ450F 2003  Notices Demploi (in French) 4 - 11
ENGCARBURETOR
EC466020
HANDLING NOTE
CAUTION:
Do not loosen the screws {TPS (throttle
position sensor)} 1 except when changing
the TPS (throttle position sensor) due to
failure because it will

Page 267 of 644

YAMAHA YZ450F 2003  Notices Demploi (in French) 4 - 11
ENG
CARBURATEUR
VERGASER
HINWEIS ZUM HANDLING
ACHTUNG:
Die TPS-Schrauben (Drosselklappen-Positi-
onssensor) 1 nicht lösen – außer wenn der
TPS (Drosselklappen-Positionssensor) auf-
grund ei

Page 268 of 644

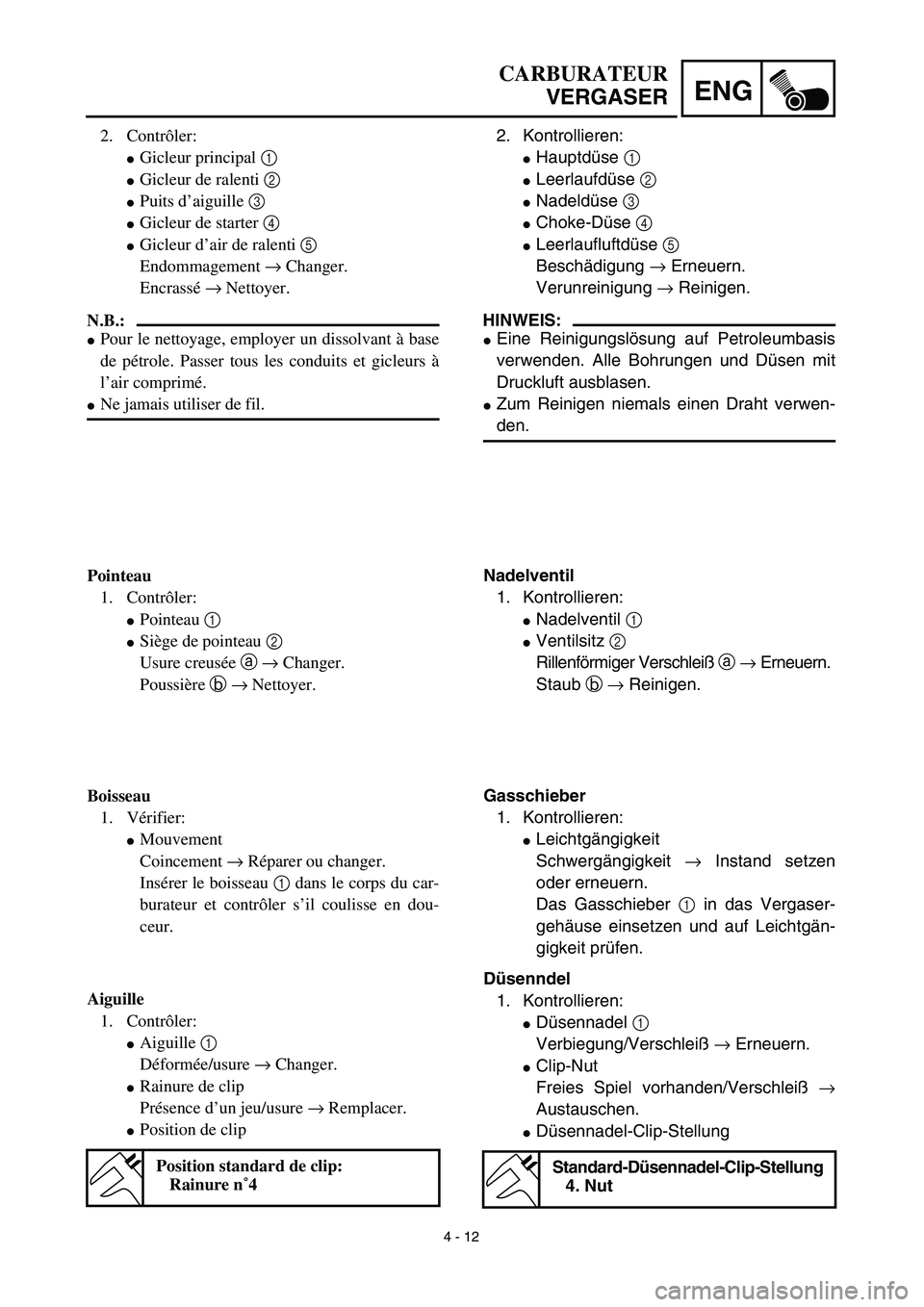

YAMAHA YZ450F 2003  Notices Demploi (in French) 4 - 12
ENGCARBURETOR
2. Inspect:
Main jet 1
Pilot jet 2
Needle jet 3
Starter jet 4
Pilot air jet 5
Damage → Replace.
Contamination → Clean.
NOTE:
Use a petroleum based solvent for clean

Page 269 of 644

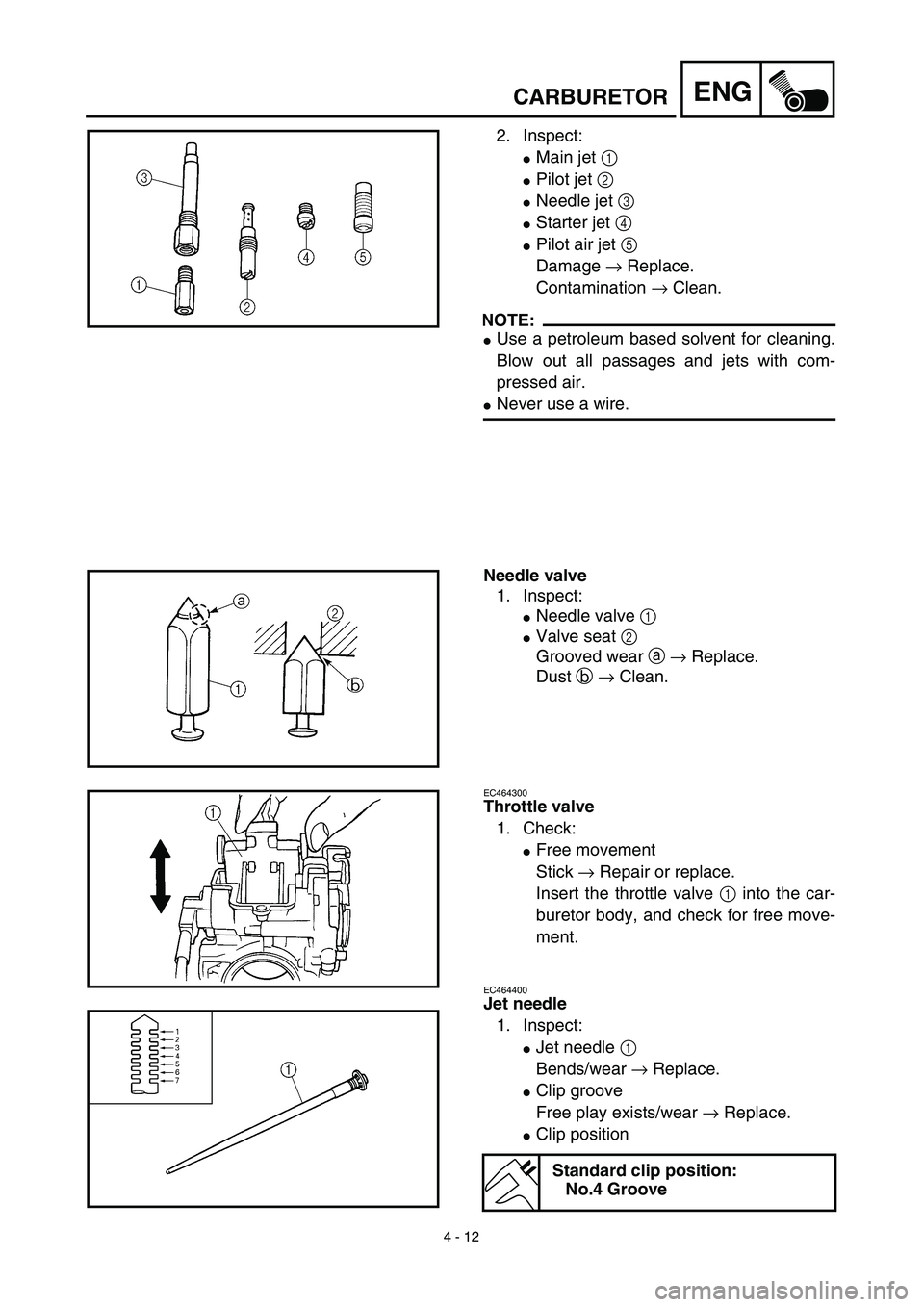

YAMAHA YZ450F 2003  Notices Demploi (in French) 4 - 12
ENG
2. Contrôler:
Gicleur principal 1
Gicleur de ralenti 2
Puits d’aiguille 3
Gicleur de starter 4
Gicleur d’air de ralenti 5
Endommagement → Changer.
Encrassé → Nettoyer.
N.B.:

Page 270 of 644

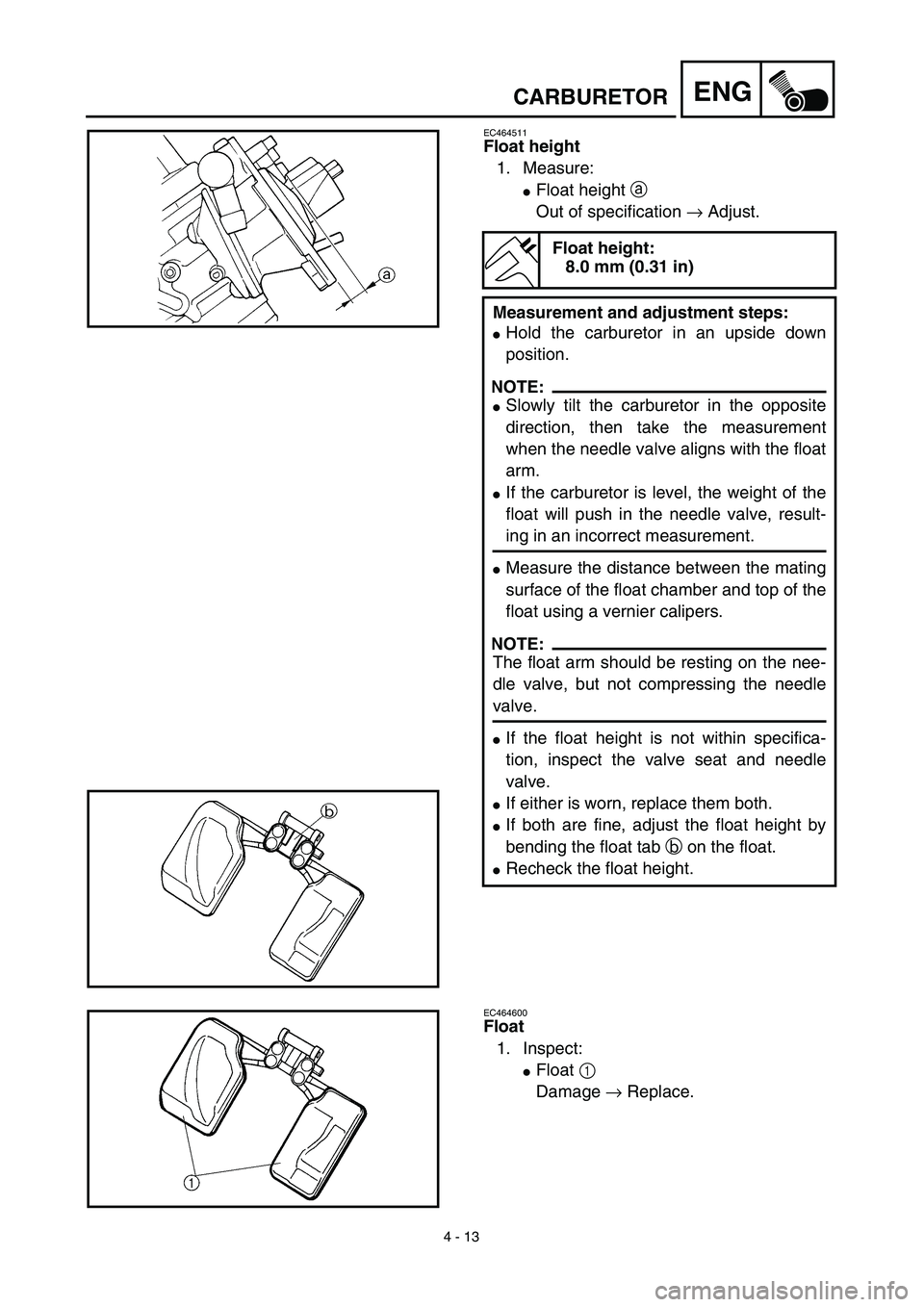

YAMAHA YZ450F 2003  Notices Demploi (in French) 4 - 13
ENGCARBURETOR
EC464511
Float height
1. Measure:
Float height a
Out of specification → Adjust.
Float height:
8.0 mm (0.31 in)
Measurement and adjustment steps:
Hold the carburetor in an ups
