4 - 68
ENG
2. Montieren:
Außenrotor 1 1
HINWEIS:
Motoröl auf den Außenrotor 1 auftragen.
3. Montieren:
Ölpumpen-Gehäusedeckel 1
Schraube (Ölpumpen-Gehäusedeckel) 2
Stift 3
Innenrotor 2 4
Sicherungsring 5
HINWEIS:
Motoröl auf das Ende der Öpumpen-
Antriebswelle und den Innenrotor 2 auftra-
gen.
Den Stift in die Nut im Innenrotor 2 einpas-
sen.
4. Montieren:
Außenrotor 2 1
Paßstift 2
Ölpumpe 3
Schraube (Ölpumpe) [L = 30 mm] 4
Schraube (Ölpumpe) [L = 25 mm] 5
HINWEIS:
Motoröl auf den Außenrotor 2 auftragen.
T R..2 Nm (0,2 m · kg)
New
T R..10 Nm (1,0 m · kg)
T R..10 Nm (1,0 m · kg)
5. Montieren:
Ölpumpen-Antriebsrad 1
Unterlegscheibe 2
Sicherungsring 3
HINWEIS:
Motoröl auf die Innenseite des Ölpumpen-
Antriebsrads auftragen.
New

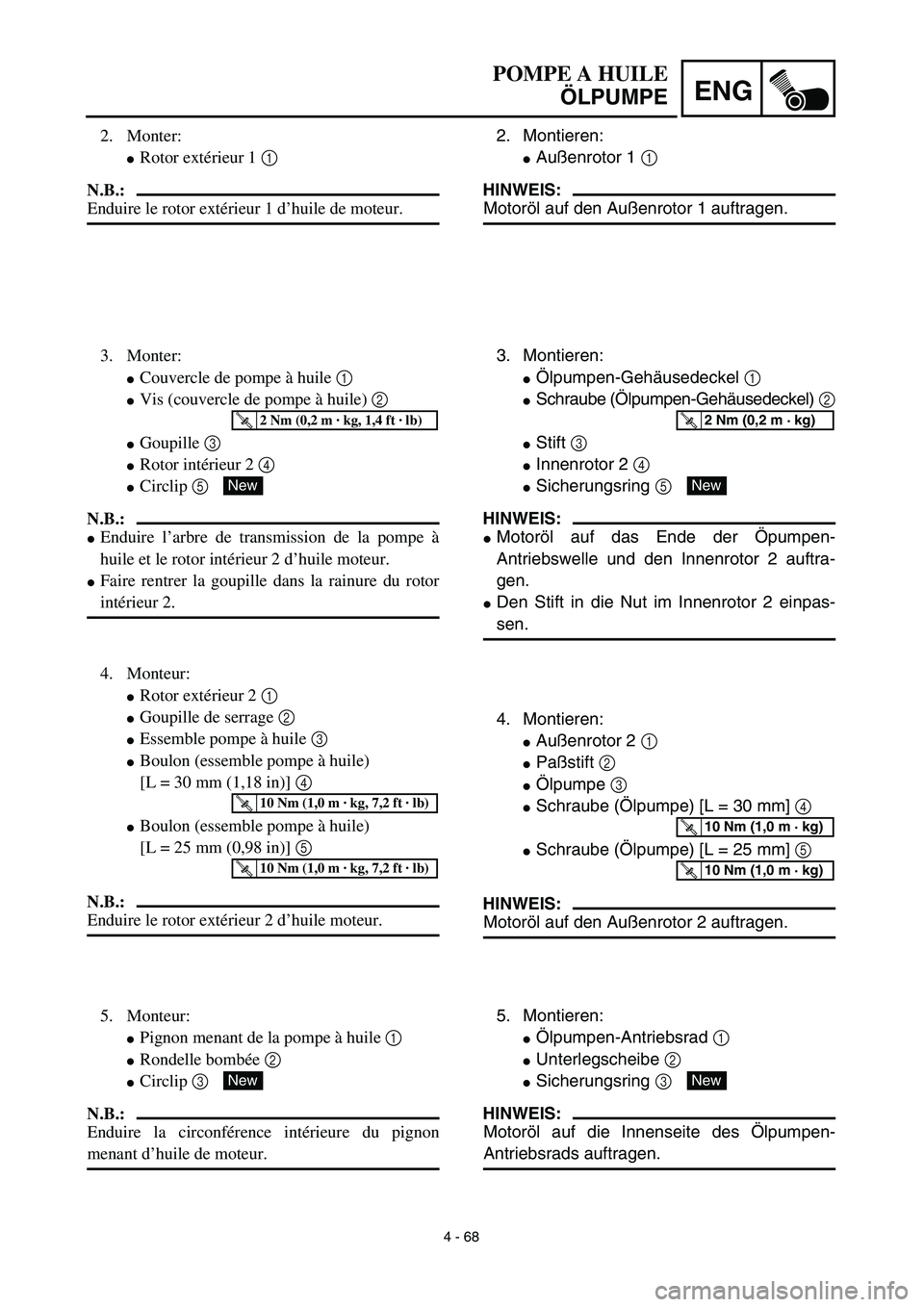

POMPE A HUILE
ÖLPUMPE
2. Monter:
Rotor extérieur 1 1
N.B.:
Enduire le rotor extérieur 1 d’huile de moteur.
3. Monter:
Couvercle de pompe à huile 1
Vis (couvercle de pompe à huile) 2
Goupille 3
Rotor intérieur 2 4
Circlip 5
N.B.:
Enduire l’arbre de transmission de la pompe à
huile et le rotor intérieur 2 d’huile moteur.
Faire rentrer la goupille dans la rainure du rotor
intérieur 2.
4. Monteur:
Rotor extérieur 2 1
Goupille de serrage 2
Essemble pompe à huile 3
Boulon (essemble pompe à huile)
[L = 30 mm (1,18 in)] 4
Boulon (essemble pompe à huile)
[L = 25 mm (0,98 in)] 5
N.B.:
Enduire le rotor extérieur 2 d’huile moteur.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
5. Monteur:
Pignon menant de la pompe à huile 1
Rondelle bombée 2
Circlip 3
N.B.:
Enduire la circonférence intérieure du pignon
menant d’huile de moteur.
New

4 - 69

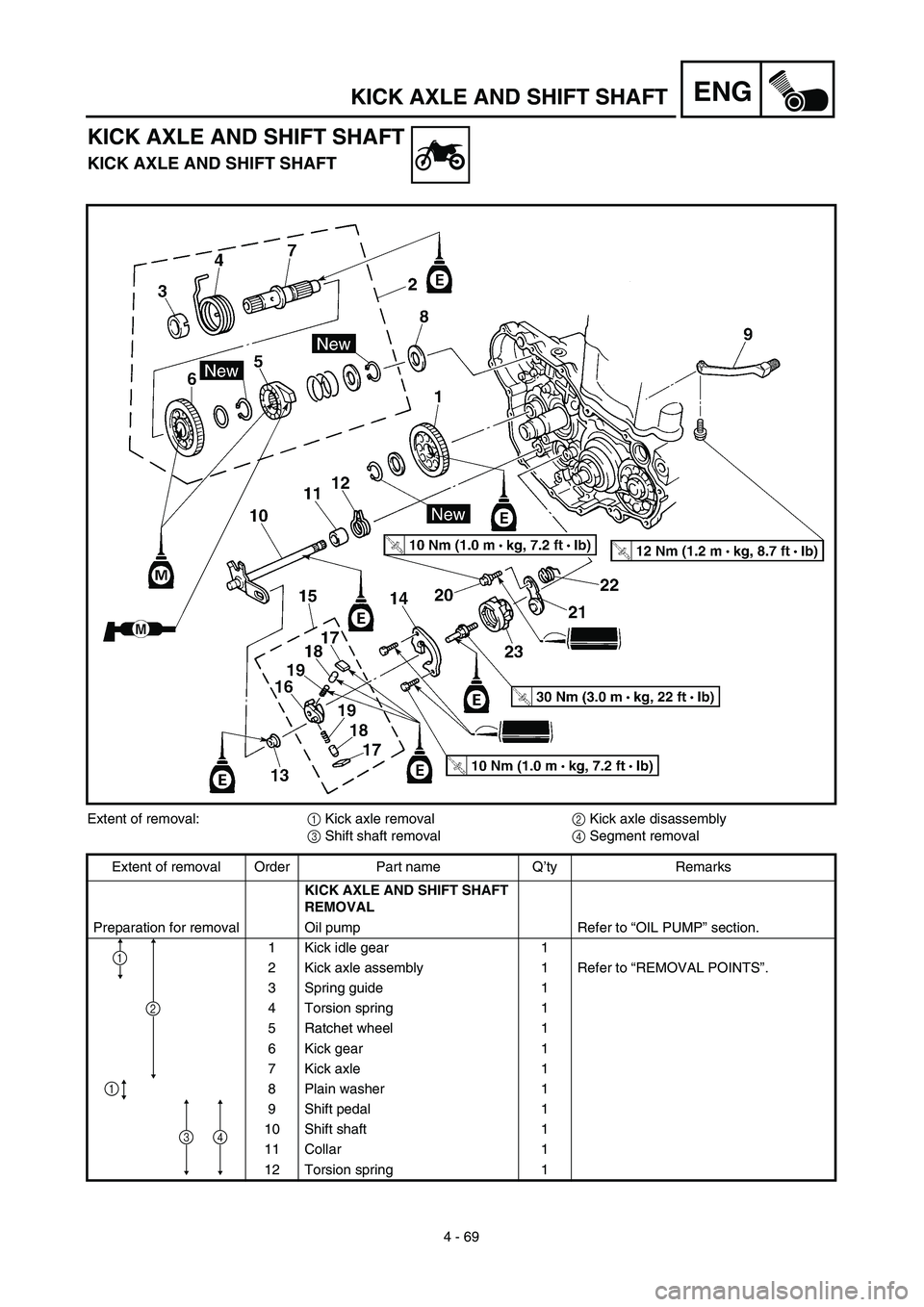

ENGKICK AXLE AND SHIFT SHAFT
KICK AXLE AND SHIFT SHAFT
KICK AXLE AND SHIFT SHAFT
Extent of removal:1 Kick axle removal2 Kick axle disassembly
3 Shift shaft removal4 Segment removal
Extent of removal Order Part name Q’ty Remarks
KICK AXLE AND SHIFT SHAFT
REMOVAL
Preparation for removal Oil pump Refer to “OIL PUMP” section.
1 Kick idle gear 1
2 Kick axle assembly 1 Refer to “REMOVAL POINTS”.
3 Spring guide 1
4 Torsion spring 1
5 Ratchet wheel 1
6 Kick gear 1
7 Kick axle 1
8 Plain washer 1
9 Shift pedal 1
10 Shift shaft 1
11 Collar 1
12 Torsion spring 1
3
2
1
4
1

ENG
4 - 69
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
KICKSTARTERWELLE UND SCHALTWELLE
KICKSTARTERWELLE UND SCHALTWELLE
Demontage-Arbeiten:1 Kickstarterwelle demontieren2 Kickstarterwelle zerlegen
3 Ausbau der Schaltwelle4 Segment demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
AUSBAU DER KICKSTARTER-
WELLE UND SCHALTWELLE
Vorbereitung für den
AusbauÖlpumpe Siehe unter “ÖLPUMPE”.
1 Kickstarter-Zwischenzahnrad 1
2 Kickstarterwelle (komplett) 1 Siehe unter “AUSBAU”.
3 Federsitz 1
4 Torsionsfeder 1
5 Klinkenrad 1
6 Kickstarterzahnrad 1
7 Kickstarterwelle 1
8 Unterlegscheibe 1
9Fußschalthebel 1
10 Schaltwelle 1
11 Distanzhülse 1
12 Torsionsfeder 1
3
2
1
4
1

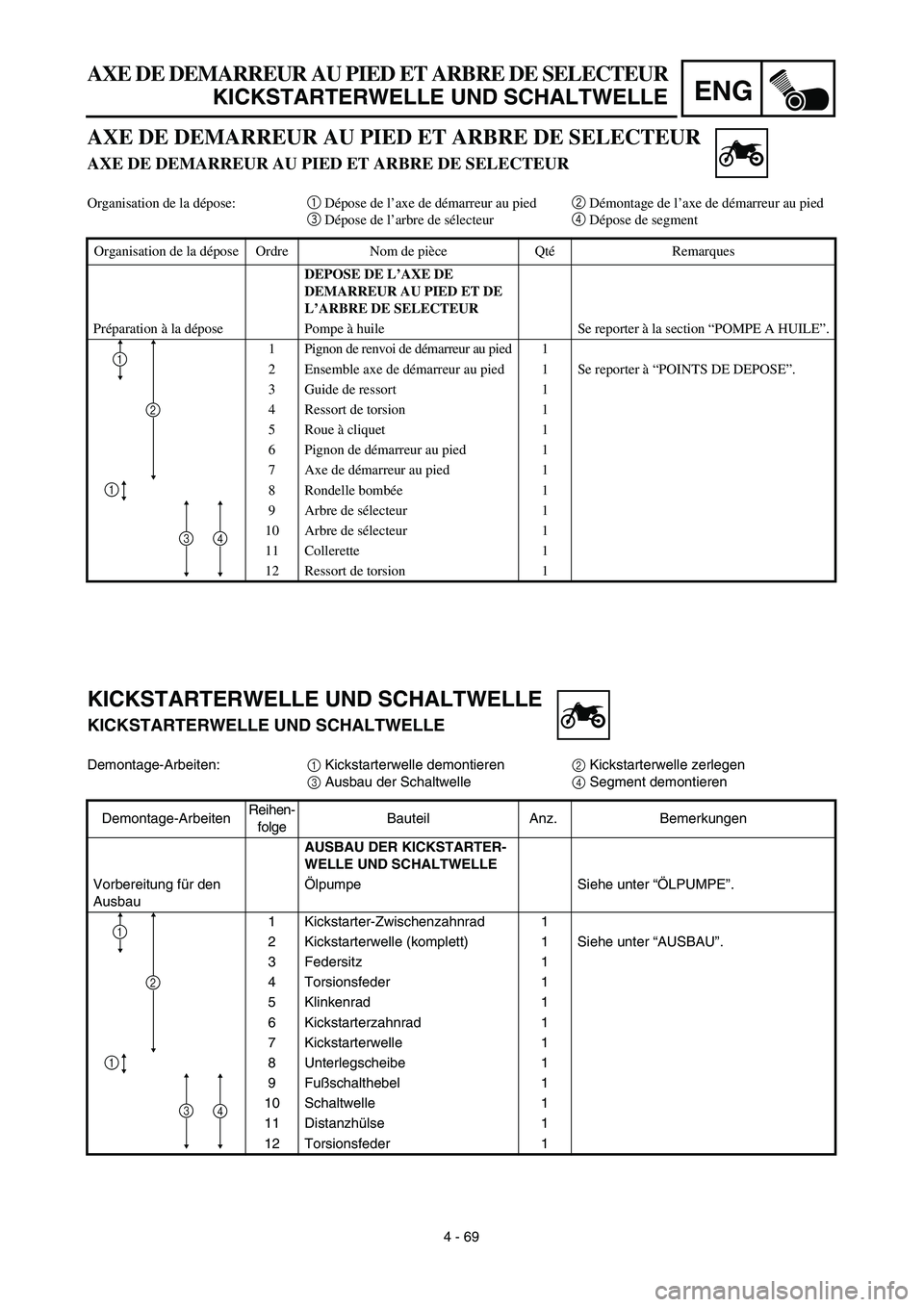

AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
Organisation de la dépose:1 Dépose de l’axe de démarreur au pied2 Démontage de l’axe de démarreur au pied
3 Dépose de l’arbre de sélecteur4 Dépose de segment
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE L’AXE DE
DEMARREUR AU PIED ET DE
L’ARBRE DE SELECTEUR
Préparation à la dépose Pompe à huile Se reporter à la section “POMPE A HUILE”.
1 Pignon de renvoi de démarreur au pied 1
2 Ensemble axe de démarreur au pied 1 Se reporter à “POINTS DE DEPOSE”.
3 Guide de ressort 1
4 Ressort de torsion 1
5 Roue à cliquet 1
6 Pignon de démarreur au pied 1
7 Axe de démarreur au pied 1
8 Rondelle bombée1
9 Arbre de sélecteur 1
10 Arbre de sélecteur 1
11 Collerette 1
12 Ressort de torsion 1
3
2
1
4
1

4 - 70

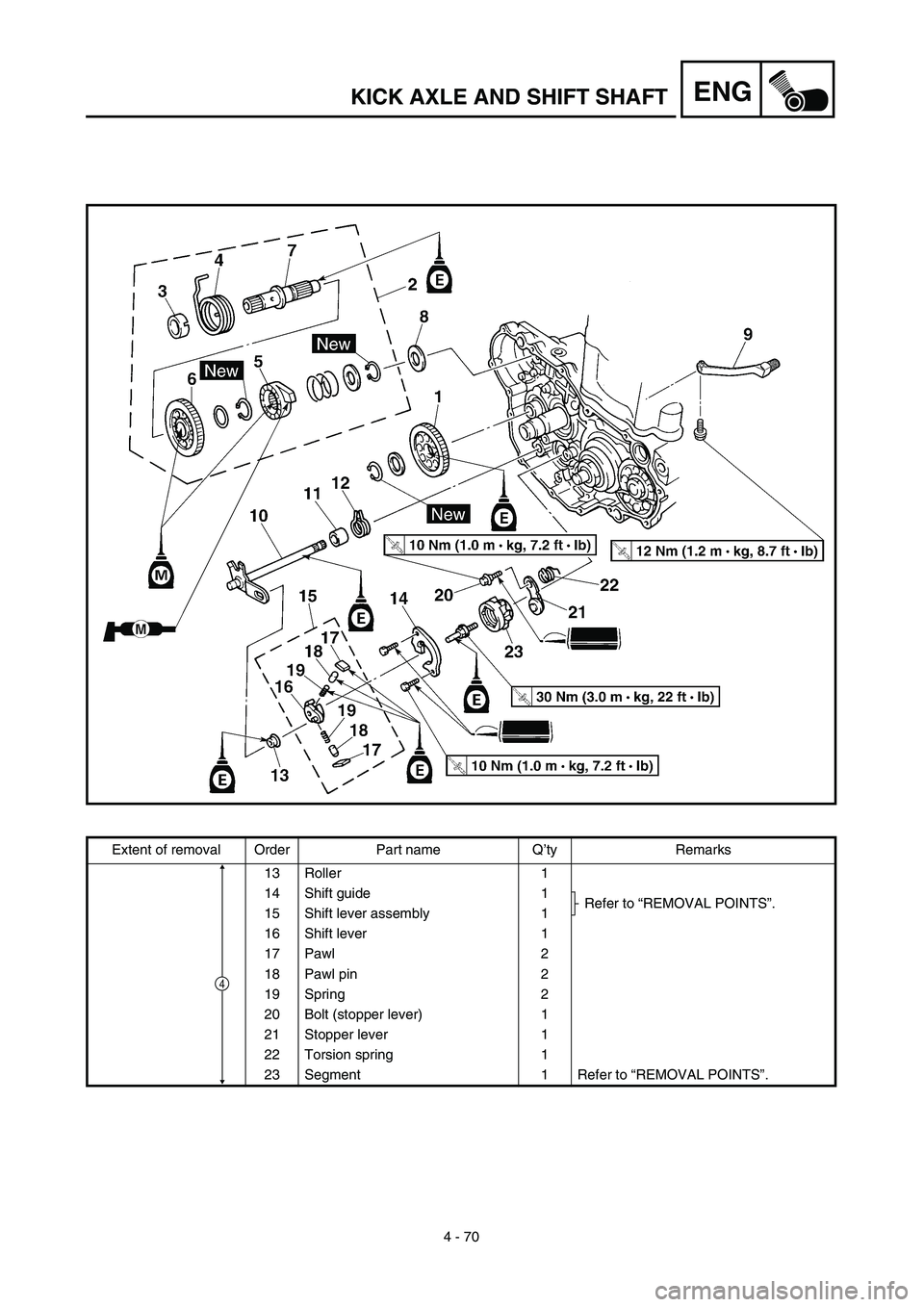

ENGKICK AXLE AND SHIFT SHAFT
Extent of removal Order Part name Q’ty Remarks
13 Roller 1
14 Shift guide 1
Refer to “REMOVAL POINTS”.
15 Shift lever assembly 1
16 Shift lever 1
17 Pawl 2
18 Pawl pin 2
19 Spring 2
20 Bolt (stopper lever) 1
21 Stopper lever 1
22 Torsion spring 1
23 Segment 1 Refer to “REMOVAL POINTS”.
4

ENG
4 - 70

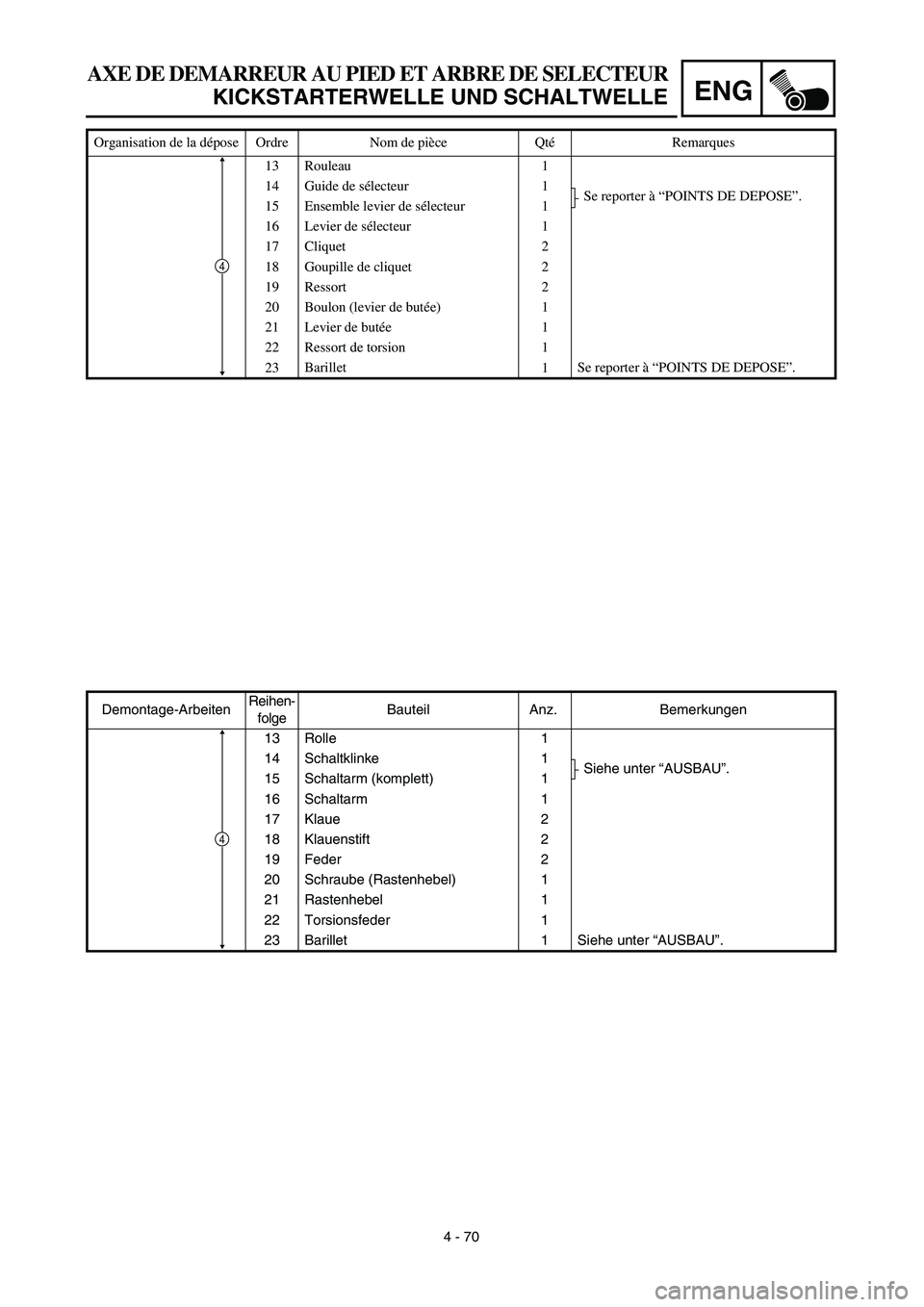

AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
13 Rolle 1
14 Schaltklinke 1
Siehe unter “AUSBAU”.
15 Schaltarm (komplett) 1
16 Schaltarm 1
17 Klaue 2
18 Klauenstift 2
19 Feder 2
20 Schraube (Rastenhebel) 1
21 Rastenhebel 1
22 Torsionsfeder 1
23Barillet
1Siehe unter “AUSBAU”.
4
Organisation de la dépose Ordre Nom de pièce QtéRemarques
13 Rouleau 1
14 Guide de sélecteur 1
Se reporter à “POINTS DE DEPOSE”.
15 Ensemble levier de sélecteur 1
16 Levier de sélecteur 1
17 Cliquet 2
18 Goupille de cliquet 2
19 Ressort 2
20 Boulon (levier de butée) 1
21 Levier de butée1
22 Ressort de torsion 1
23Barillet
1Se reporter à “POINTS DE DEPOSE”.
4

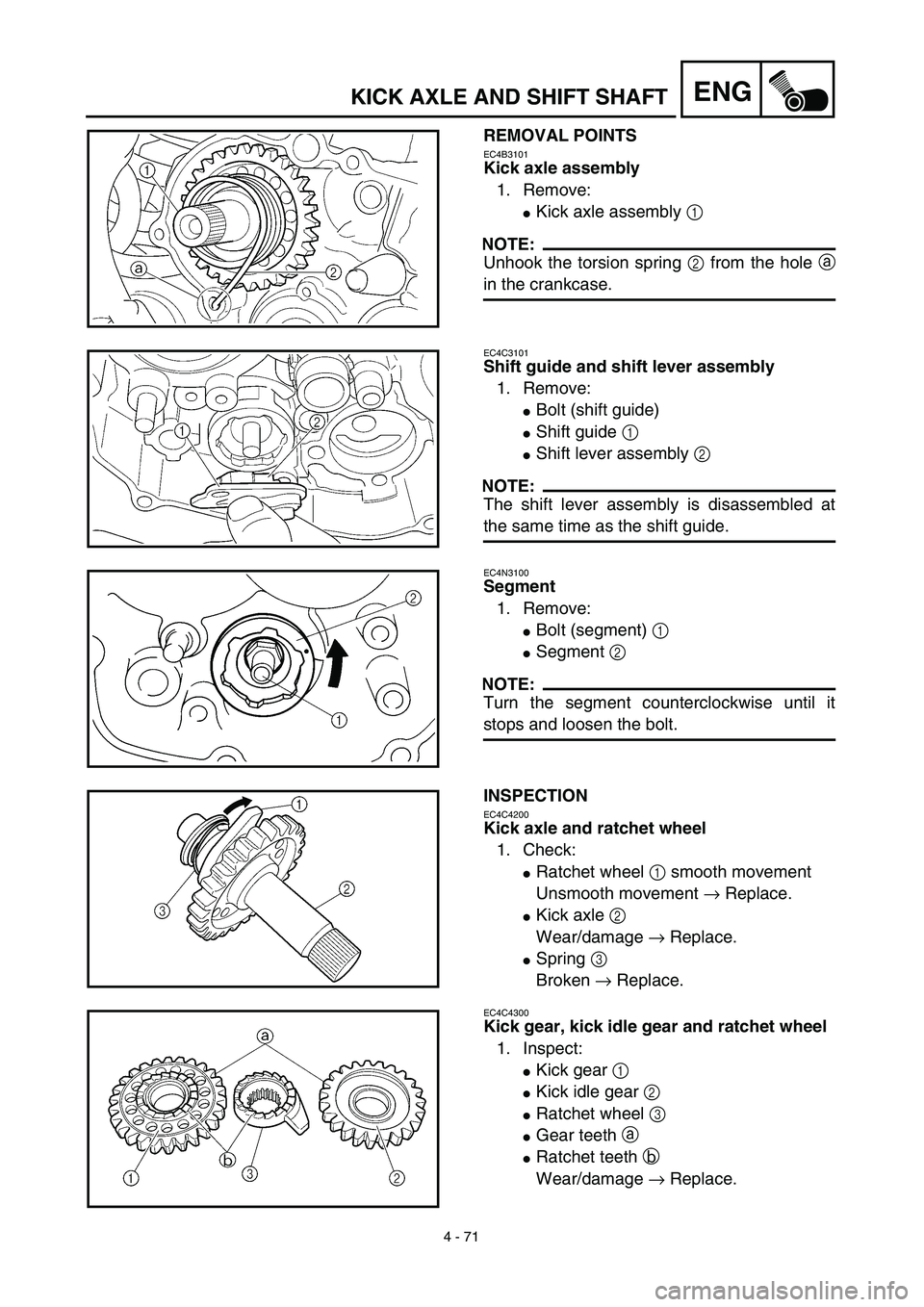

4 - 71
ENGKICK AXLE AND SHIFT SHAFT
REMOVAL POINTS
EC4B3101
Kick axle assembly
1. Remove:
Kick axle assembly 1
NOTE:
Unhook the torsion spring 2 from the hole a
in the crankcase.
EC4C3101
Shift guide and shift lever assembly
1. Remove:
Bolt (shift guide)
Shift guide 1
Shift lever assembly 2
NOTE:
The shift lever assembly is disassembled at
the same time as the shift guide.
EC4N3100
Segment
1. Remove:
Bolt (segment) 1
Segment 2
NOTE:
Turn the segment counterclockwise until it
stops and loosen the bolt.
INSPECTION
EC4C4200
Kick axle and ratchet wheel
1. Check:
Ratchet wheel 1 smooth movement
Unsmooth movement → Replace.
Kick axle 2
Wear/damage → Replace.
Spring 3
Broken → Replace.
EC4C4300
Kick gear, kick idle gear and ratchet wheel
1. Inspect:
Kick gear 1
Kick idle gear 2
Ratchet wheel 3
Gear teeth a
Ratchet teeth b
Wear/damage → Replace.

4 - 71
ENG
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
AUSBAU
Kickstarterwelle (komplett)
1. Demontieren:
Kickstarterwelle (komplett) 1
HINWEIS:
Die Torsionsfeder 2 von der Bohrung a im
Kurbelgehäuse aushaken.
Schaltklinke und Schaltarm (komplett)
1. Demontieren:
Schraube (Schaltklinke)
Schaltklinke 1
Schaltarm (komplett) 2
HINWEIS:
Den Schaltarm (komplett) zusammen mit der
Schaltklinke demontieren.
Segment
1. Demontieren:
Schraube (segment) 1
Segment 2
HINWEIS:
Das Segment bis zum Anschlag im Gegenuhr-
zeigersinn drehen und die anschließend
Schrauben lösen.
PRÜFUNG
Kickstarterwelle und Klinkenrad
1. Kontrollieren:
Klinkenrad 1 (Leichtgängigkeit)
Schwergängigkeit → Erneuern.
Kickstarterwelle 2
Verschleiß/Beschädigung → Erneuern.
Feder 3
Gebrochen → Austauschen.
Kickstarterzahnrad, Kickstarter-Zwischen-
zahnrad und Klinkenrad
1. Kontrollieren:
Kickstarterzahnrad 1
Kickstarter-Zwischenzahnrad 2
Klinkenrad 3
Zahnradzähne a
Klinkenzähne b

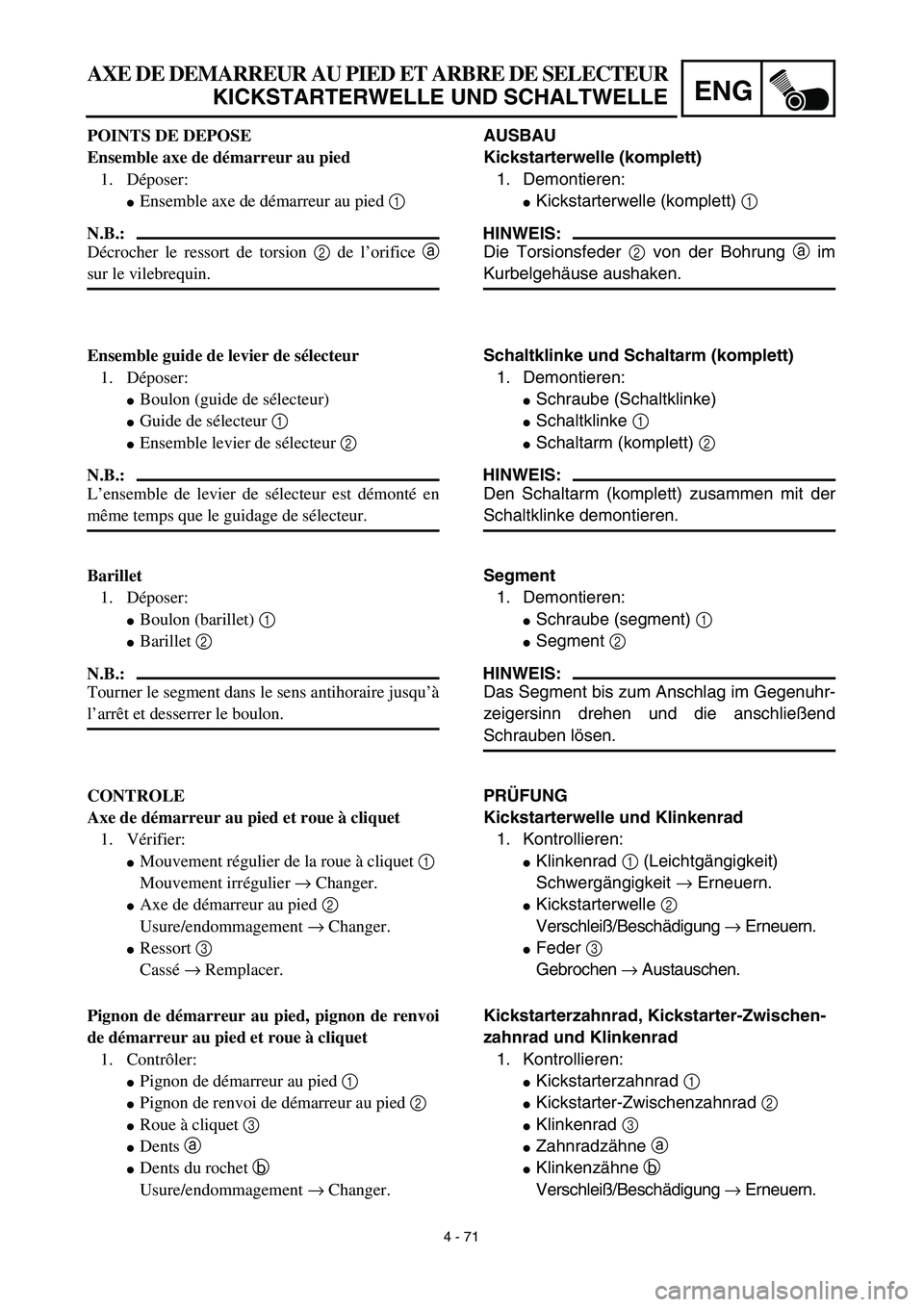

Verschleiß/Beschädigung → Erneuern. POINTS DE DEPOSE
Ensemble axe de démarreur au pied
1. Déposer:
Ensemble axe de démarreur au pied 1
N.B.:
Décrocher le ressort de torsion 2 de l’orifice a
sur le vilebrequin.
Ensemble guide de levier de sélecteur
1. Déposer:
Boulon (guide de sélecteur)
Guide de sélecteur 1
Ensemble levier de sélecteur 2
N.B.:
L’ensemble de levier de sélecteur est démonté en
même temps que le guidage de sélecteur.
Barillet
1. Déposer:
Boulon (barillet) 1
Barillet 2
N.B.:
Tourner le segment dans le sens antihoraire jusqu’à
l’arrêt et desserrer le boulon.
CONTROLE
Axe de démarreur au pied et roue à cliquet
1. Vérifier:
Mouvement régulier de la roue à cliquet 1
Mouvement irrégulier → Changer.
Axe de démarreur au pied 2
Usure/endommagement → Changer.
Ressort 3
Cassé → Remplacer.
Pignon de démarreur au pied, pignon de renvoi
de démarreur au pied et roue à cliquet
1. Contrôler:
Pignon de démarreur au pied 1
Pignon de renvoi de démarreur au pied 2
Roue à cliquet 3
Dents a
Dents du rochet b
Usure/endommagement → Changer.

4 - 72

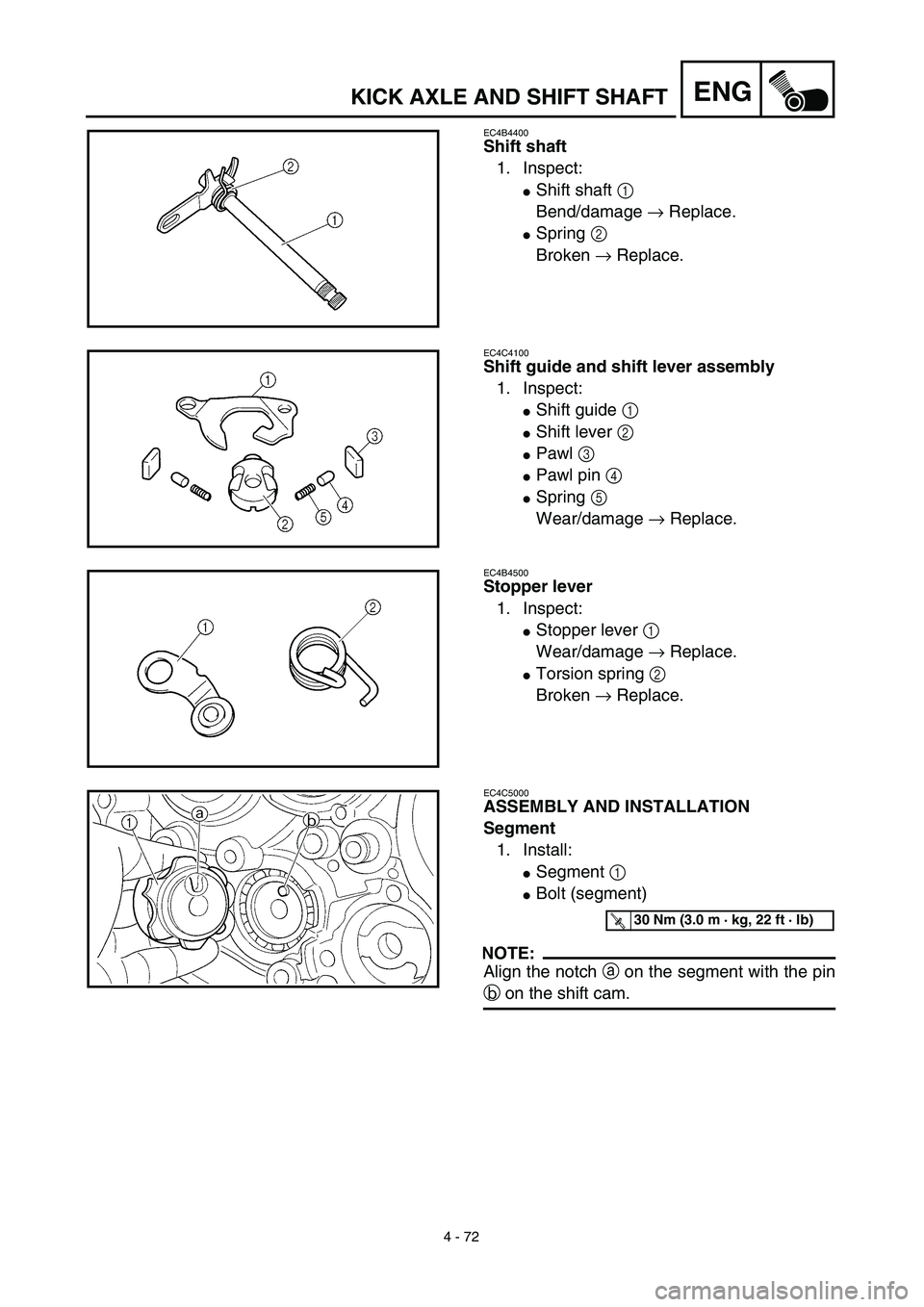

ENGKICK AXLE AND SHIFT SHAFT
EC4B4400
Shift shaft
1. Inspect:
Shift shaft 1
Bend/damage → Replace.
Spring 2
Broken → Replace.
EC4C4100
Shift guide and shift lever assembly
1. Inspect:
Shift guide 1
Shift lever 2
Pawl 3
Pawl pin 4
Spring 5
Wear/damage → Replace.
EC4B4500
Stopper lever
1. Inspect:
Stopper lever 1
Wear/damage → Replace.
Torsion spring 2
Broken → Replace.
EC4C5000
ASSEMBLY AND INSTALLATION
Segment
1. Install:
Segment 1
Bolt (segment)
NOTE:
Align the notch a on the segment with the pin
b on the shift cam.
T R..30 Nm (3.0 m · kg, 22 ft · lb)

4 - 72
ENG
AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
Schaltwelle
1. Kontrollieren:
Schaltwelle 1
Verbiegung/Beschädigung → Erneuern.
Feder 2
Bruch → Erneuern.
Schaltklinke und Schaltarm (komplett)
1. Kontrollieren:
Schaltklinke 1
Schaltarm 2
Klaue 3
Klauenstift 4
Feder 5
Verschleiß/Beschädigung → Erneuern.
Rastenhebel
1. Kontrollieren:
Rastenhebel 1
Verschleiß/Beschädigung → Erneuern.
Torsionsfeder 2
Bruch → Erneuern.
ZUSAMMENBAU UND MONTAGE
Segment
1. Montieren:
Segment 1
Schraube (segment)
HINWEIS:
Die Nut a im Segment auf den Stift b an der
Schaltwalze ausrichten.
T R..30 Nm (3,0 m · kg)

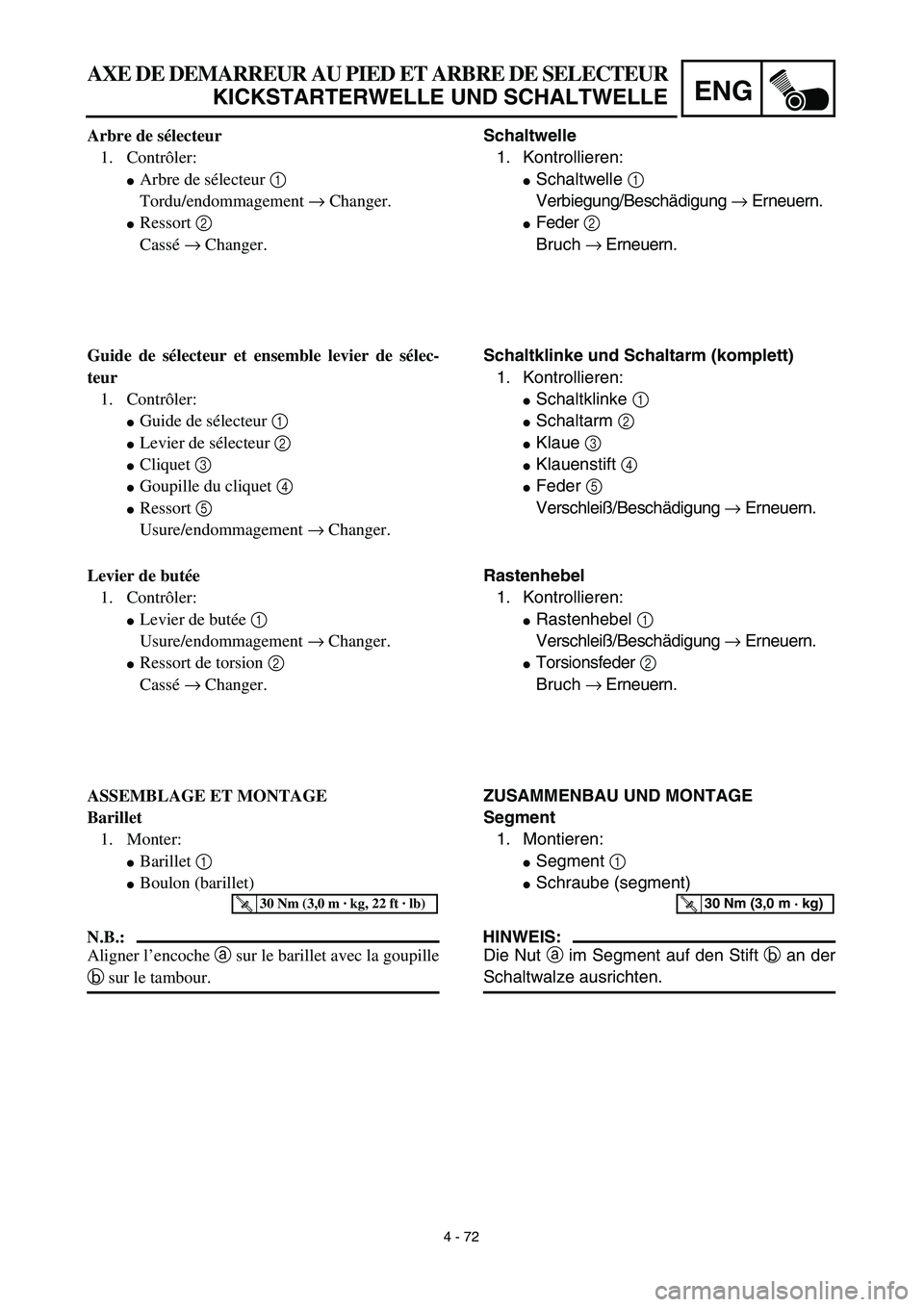

Arbre de sélecteur
1. Contrôler:
Arbre de sélecteur 1
Tordu/endommagement → Changer.
Ressort 2
Cassé → Changer.
Guide de sélecteur et ensemble levier de sélec-
teur
1. Contrôler:
Guide de sélecteur 1
Levier de sélecteur 2
Cliquet 3
Goupille du cliquet 4
Ressort 5
Usure/endommagement → Changer.
Levier de butée
1. Contrôler:
Levier de butée 1
Usure/endommagement → Changer.
Ressort de torsion 2
Cassé → Changer.
ASSEMBLAGE ET MONTAGE
Barillet
1. Monter:
Barillet 1
Boulon (barillet)
N.B.:
Aligner l’encoche a sur le barillet avec la goupille
b sur le tambour.
T R..30 Nm (3,0 m · kg, 22 ft · lb)

4 - 73
ENGKICK AXLE AND SHIFT SHAFT
EC4B5111
Stopper lever
1. Install:
Torsion spring 1
Stopper lever 2
Bolt (stopper lever) 3
NOTE:
Align the stopper lever roller with the slot on
segment.
Shift guide and shift lever assembly
1. Install:
Spring 1
Pawl pin 2
Pawl 3
To shift lever 4.
NOTE:
Apply the engine oil on the springs, pawl pins
and pawls.
2. Install:
Shift lever assembly 1
To shift guide 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
2
1
3. Install:
Shift lever assembly 1
Shift guide 2
NOTE:
The shift lever assembly is installed at the
same time as the shift guide.
Apply the engine oil on the bolt (segment)
shaft.
4. Install:
Bolt (shift guide) 1
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
