ENG
4 - 10
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
FHauptdüse 1
GNadeldüse 1
HDistanzstück 1
ILeerlaufdüse 1
JChokedüse 1
KDruckstange 1 An der Druckstange ziehen.
LDrosselklappenwelle 1
MDruckstangen-Verbindungshebel 1
NLeerlauf-Luftdüse 1
OChokeschieber 1
1
CARBURATEUR
VERGASER

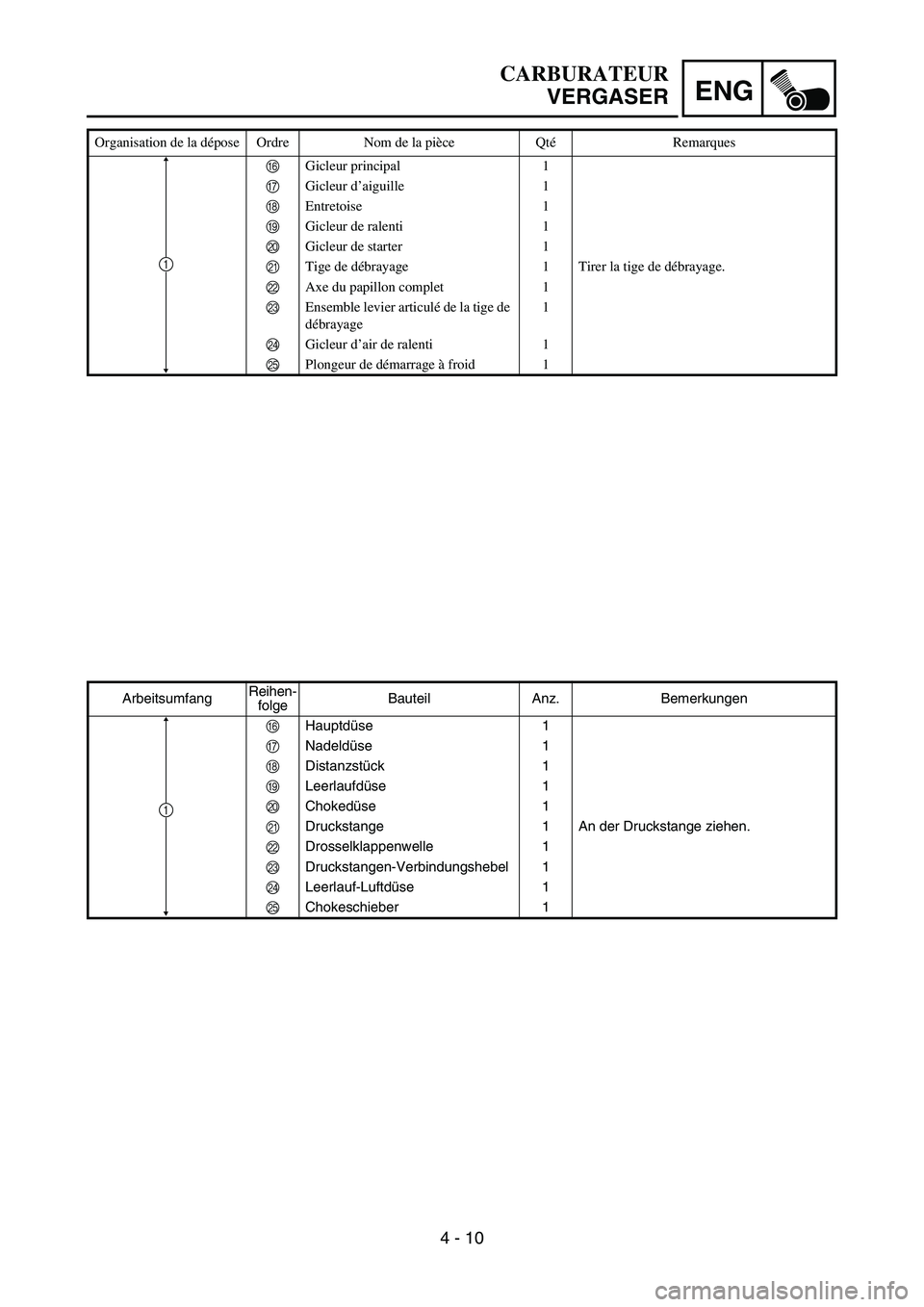

Organisation de la dépose Ordre Nom de la pièce QtéRemarques
FGicleur principal 1
GGicleur d’aiguille 1
HEntretoise 1
IGicleur de ralenti 1
JGicleur de starter 1
KTige de débrayage 1 Tirer la tige de débrayage.
LAxe du papillon complet 1
MEnsemble levier articulé de la tige de
débrayage1
NGicleur d’air de ralenti 1
OPlongeur de démarrage à froid 1
1

4 - 11
ENGCARBURETOR
EC466020
HANDLING NOTE
CAUTION:
Do not loosen the screws {TPS (throttle
position sensor)}
1 except when changing
the TPS (throttle position sensor) due to
failure because it will cause a drop in
engine performance.
1
REMOVAL POINTS
Pilot screw
1. Remove:
Pilot screw 1
NOTE:
To optimize the fuel flow at a small throttle
opening, each machine’s pilot screw has been
individually set at the factory. Before removing
the pilot screw, turn it in fully and count the
number of turns. Record this number as the
factory-set number of turns out.
INSPECTION
Carburetor
1. Inspect:
Carburetor body
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.

4 - 11
ENG
HANDHABUNGSHINWEISE
ACHTUNG:
Die Drosselklappensensor-Schrauben 1
dürfen nicht gelockert werden, außer wenn
der Drosselklappensensor zu erneuern ist,
weil dies einen Leistungsabfall zu Folge
hat.
DEMONTAGE-EINZELHEITEN
Leerlaufgemisch-Regulierschraube
1. Demontieren:
Leerlaufgemisch-Regulierschraube 1
HINWEIS:
Die Leerlaufgemisch-Regulierschraube wird
ab Werk individuell auf die Maschine abge-
stimmt, um den Kraftstofffluß im niedrigen
Lastbereich zu optimieren. Vor der Demontage
die Leerlaufgemisch-Regulierschraube völlig
hineindrehen und dabei die Anzahl Umdrehun-
gen zählen. Die gezählte Anzahl Umdrehun-
gen als die Werkseinstellung notieren.
KONTROLLE
Vergaser
1. Kontrollieren:
Vergasergehäuse
Verunreinigt → Reinigen.
HINWEIS:
Zum Reinigen ein Lösungsmittel auf Petrole-
umbasis verwenden. Sämtliche Kanäle und
Düsen mit Druckluft ausblasen.
Niemals einen Draht verwenden.
CARBURATEUR
VERGASER
REMARQUES CONCERNANT LA
MANIPULATION
ATTENTION:
Ne pas desserrer les vis {TPS (capteur de position
de papillon des gaz)} 1
sauf en cas de remplace-
ment du TPS (capteur de position de papillon des
gaz) en raison d’une panne, car cela provoquerait
une baisse des performances du moteur.
POINTS DE DEPOSE
Vis de ralenti
1. Déposer:
Vis de ralenti 1
N.B.:
Pour optimaliser le débit de carburant à faible
ouverture du papillon, la vis de ralenti de chaque
moto a été réglée individuellement en usine. Avant
de déposer la vis de ralenti, la serrer à fond en
comptant le nombre de tours. Enregistrer ce nom-
bre comme étant le nombre de tours de desserrage
réglé en usine.
CONTROLE
Carburateur
1. Contrôler:
Corps du carburateur
Encrassé → Nettoyer.
N.B.:
Nettoyer avec un solvant à base de pétrole. Net-
toyer tous les conduits et gicleurs à l’air com-
primé.
Ne jamais utiliser de fil métallique.

4 - 12
ENGCARBURETOR

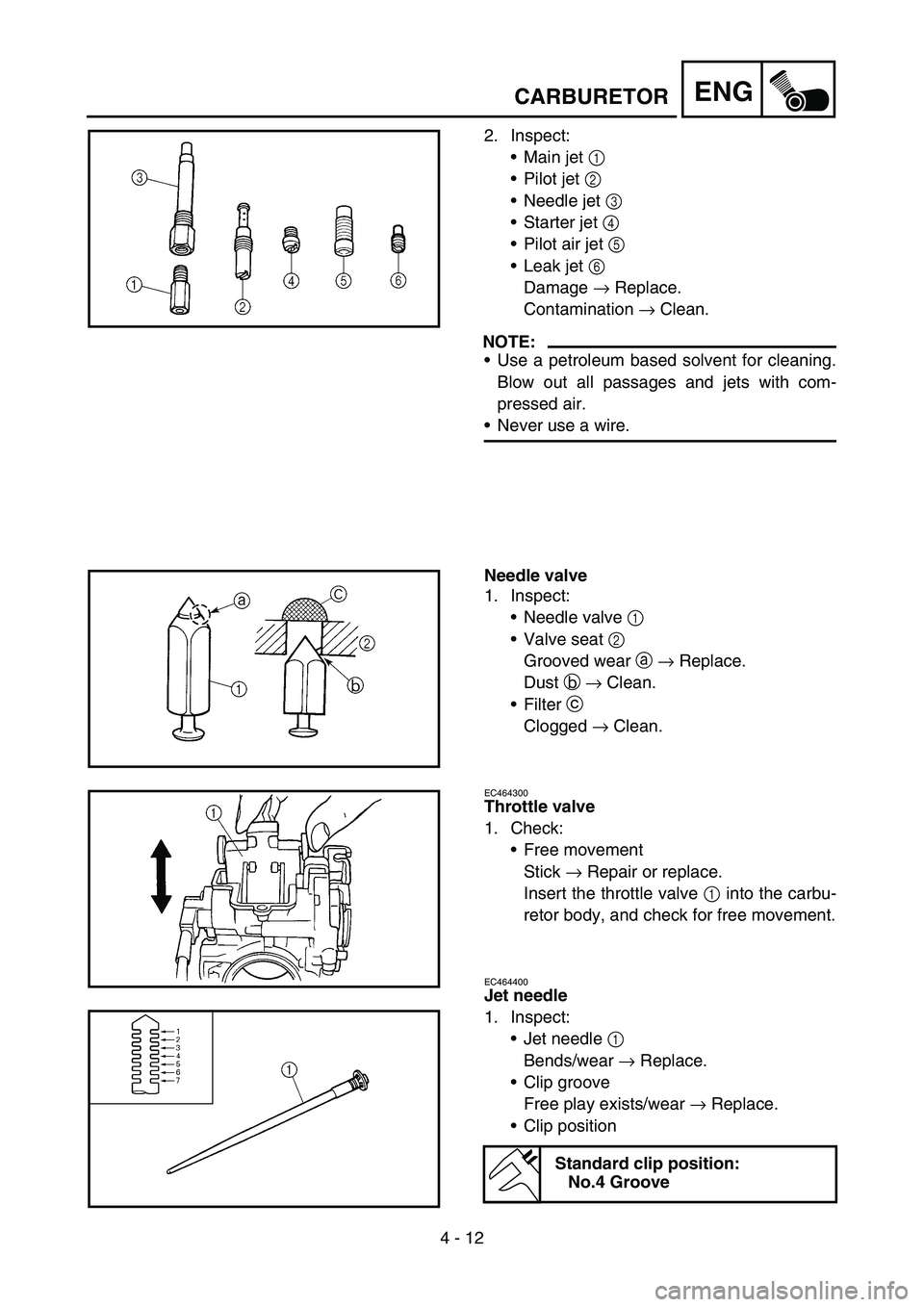

2. Inspect:
Main jet 1
Pilot jet 2
Needle jet 3
Starter jet 4
Pilot air jet 5
Leak jet 6
Damage → Replace.
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.
Needle valve
1. Inspect:
Needle valve 1
Valve seat 2
Grooved wear a → Replace.
Dust b → Clean.
Filter c
Clogged → Clean.
EC464300
Throttle valve
1. Check:
Free movement
Stick → Repair or replace.
Insert the throttle valve 1 into the carbu-
retor body, and check for free movement.
EC464400
Jet needle
1. Inspect:
Jet needle 1
Bends/wear → Replace.
Clip groove
Free play exists/wear → Replace.
Clip position
Standard clip position:
No.4 Groove

4 - 12
ENG
2. Kontrollieren:
Hauptdüse 1
Leerlaufdüse 2
Nadeldüse 3
Chokedüse 4
Leerlauf-Luftdüse 5
Ausströmdüse 6
Beschädigt → Erneuern.
Verunreinigt → Reinigen.
HINWEIS:
Zum Reinigen ein Lösungsmittel auf Petrole-
umbasis verwenden. Sämtliche Kanäle und
Düsen mit Druckluft ausblasen.
Niemals einen Draht verwenden.
Nadelventil
1. Kontrollieren:
Nadelventil 1
Ventilsitz 2
Riefig a → Erneuern.
Verstaubt b → Reinigen.
Filter c
Verstopft → Reinigen.
Drosselklappe
1. Kontrollieren:
Leichtgängigkeit
Fest → Instand setzen, ggf. erneuern.
Die Drosselklappe 1 in das Vergaserge-
häuse einsetzen und deren Leichtgängig-
keit kontrollieren.
Düsennadel
1. Kontrollieren:
Düsennadel 1
Verbogen/verschlissen → Erneuern.
Clip-Nut
Spiel vorhanden/verschlissen → Erneu-
ern.
Clipposition
Standard-Clipposition:
4. Nut
CARBURATEUR
VERGASER
2. Contrôler:
Gicleur principal 1
Gicleur de ralenti 2
Gicleur d’aiguille 3
Gicleur de starter 4
Gicleur d’air de ralenti 5
Gicleur de fuite 6
Endommagement → Remplacer.
Encrassé → Nettoyer.
N.B.:
Nettoyer avec un solvant à base de pétrole. Net-
toyer tous les conduits et gicleurs à l’air com-
primé.
Ne jamais utiliser de fil métallique.
Pointeau
1. Contrôler:
Pointeau 1
Siège de pointeau 2
Usure en creux a → Remplacer.
Poussière b → Nettoyer.
Filtre c
Bouché → Nettoyer.
Papillon des gaz
1. Contrôler:
Mouvement
Coincement → Réparer ou remplacer.
Insérer le papillon des gaz 1 dans le corps du
carburateur et contrôler qu’il coulisse libre-
ment.
Aiguille
1. Contrôler:
Aiguille 1
Déformation/usure → Remplacer.
Rainure du clip
Jeu/usure → Remplacer.
Position du clip
Position standard du clip:
Rainure n°4

4 - 13
ENGCARBURETOR
EC464511
Float height
1. Measure:
Float height a
Out of specification → Adjust.
Float height:
8.0 mm (0.31 in)
Measurement and adjustment steps:
Hold the carburetor in an upside down
position.
NOTE:
Slowly tilt the carburetor in the opposite
direction, then take the measurement
when the needle valve aligns with the float
arm.
If the carburetor is level, the weight of the
float will push in the needle valve, resulting
in an incorrect measurement.
Measure the distance between the mating
surface of the float chamber and top of the
float using a vernier calipers.
NOTE:
The float arm should be resting on the nee-
dle valve, but not compressing the needle
valve.
If the float height is not within specification,
inspect the valve seat and needle valve.
If either is worn, replace them both.
If both are fine, adjust the float height by
bending the float tab b on the float.
Recheck the float height.
EC464600
Float
1. Inspect:
Float 1
Damage → Replace.

4 - 13
ENG
Schwimmerstand
1. Messen:
Schwimmerstand a
Nicht nach Vorgabe → Einstellen.
Schwimmerstand:
8,0 mm (0,31 in)
Arbeitsvorgang:
Den Vergaser auf den Kopf stellen.
HINWEIS:
Den Vergaser langsam umschwenken und
die Messung vornehmen, wenn das
Nadelventil und der Schimmerhebel fluch-
ten.
Bei waagerechtem Vergaser drückt der
Schwimmer das Nadelventil ein, was zu
einem falschen Meßergebnis führt.
Den Abstand zwischen der Paßfläche der
Schwimmerkammer und der Oberkante
des Schwimmers mit einem Meßschieber
messen.
HINWEIS:
Der Schwimmerhebel sollte auf dem Nadel-
ventil aufliegen, dieses aber nicht nieder-
drücken.
Falls der Schwimmerstand nicht der Vor-
gabe entspricht, den Nadelventilsitz und
die Ventilnadel kontrollieren.
Bei Verschleiß (auch nur eines der beiden
Teile) beide Bauteile erneuern.
Falls Nadelventilsitz und Ventilnadel in
Ordnung sind, den Schwimmerstand
durch leichtes Biegen der Lasche b ein-
stellen.
Den Schwimmerstand erneut kontrollie-
ren.
Schwimmer
1. Kontrollieren:
Schwimmer 1
Beschädigt → Erneuern.
CARBURATEUR
VERGASER

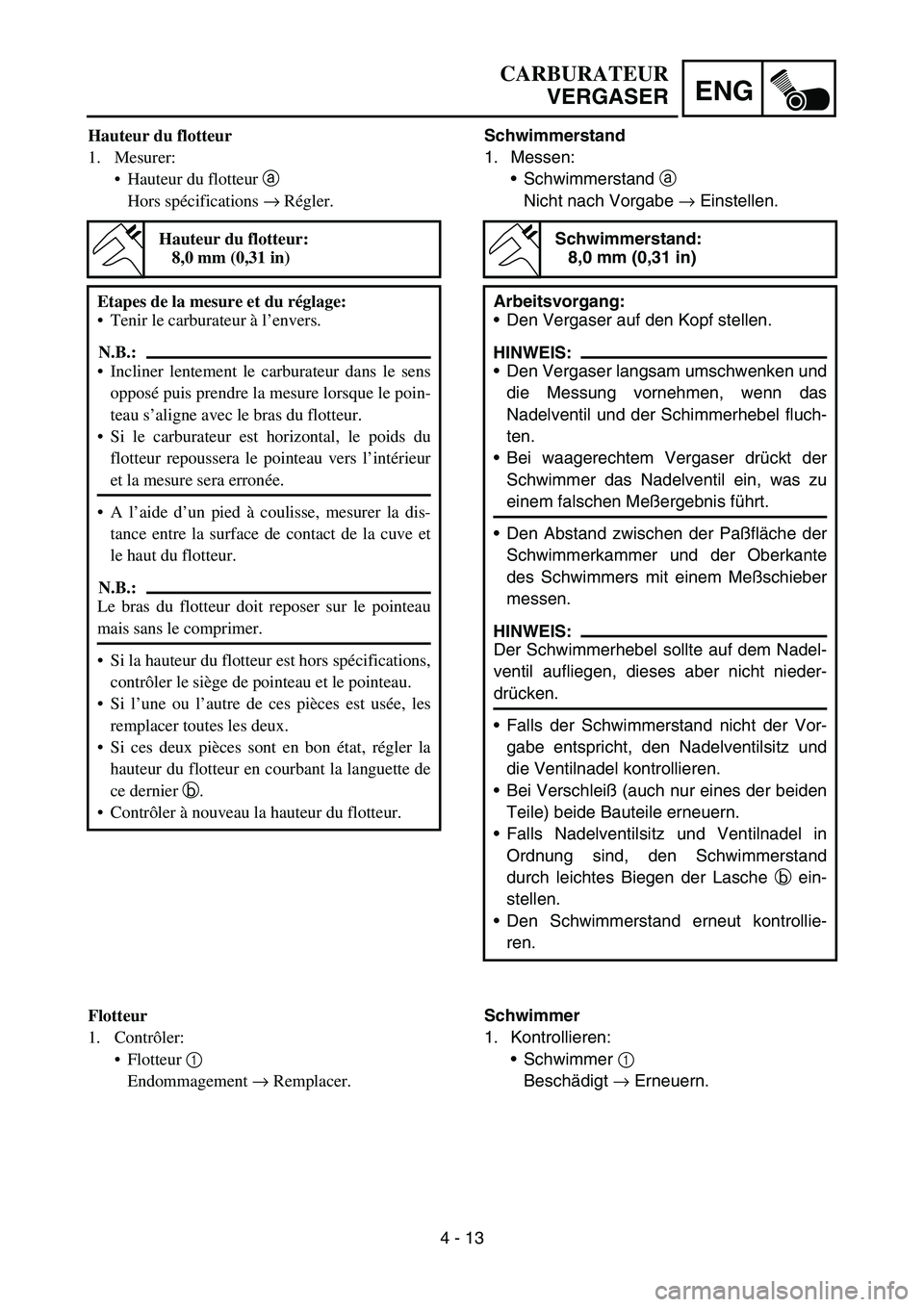

Hauteur du flotteur
1. Mesurer:
Hauteur du flotteur a
Hors spécifications → Régler.
Hauteur du flotteur:
8,0 mm (0,31 in)
Etapes de la mesure et du réglage:
Tenir le carburateur à l’envers.
N.B.:
Incliner lentement le carburateur dans le sens
opposé puis prendre la mesure lorsque le poin-
teau s’aligne avec le bras du flotteur.
Si le carburateur est horizontal, le poids du
flotteur repoussera le pointeau vers l’intérieur
et la mesure sera erronée.
A l’aide d’un pied à coulisse, mesurer la dis-
tance entre la surface de contact de la cuve et
le haut du flotteur.
N.B.:
Le bras du flotteur doit reposer sur le pointeau
mais sans le comprimer.
Si la hauteur du flotteur est hors spécifications,
contrôler le siège de pointeau et le pointeau.
Si l’une ou l’autre de ces pièces est usée, les
remplacer toutes les deux.
Si ces deux pièces sont en bon état, régler la
hauteur du flotteur en courbant la languette de
ce dernier b.
Contrôler à nouveau la hauteur du flotteur.
Flotteur
1. Contrôler:
Flotteur 1
Endommagement → Remplacer.

4 - 14
ENG

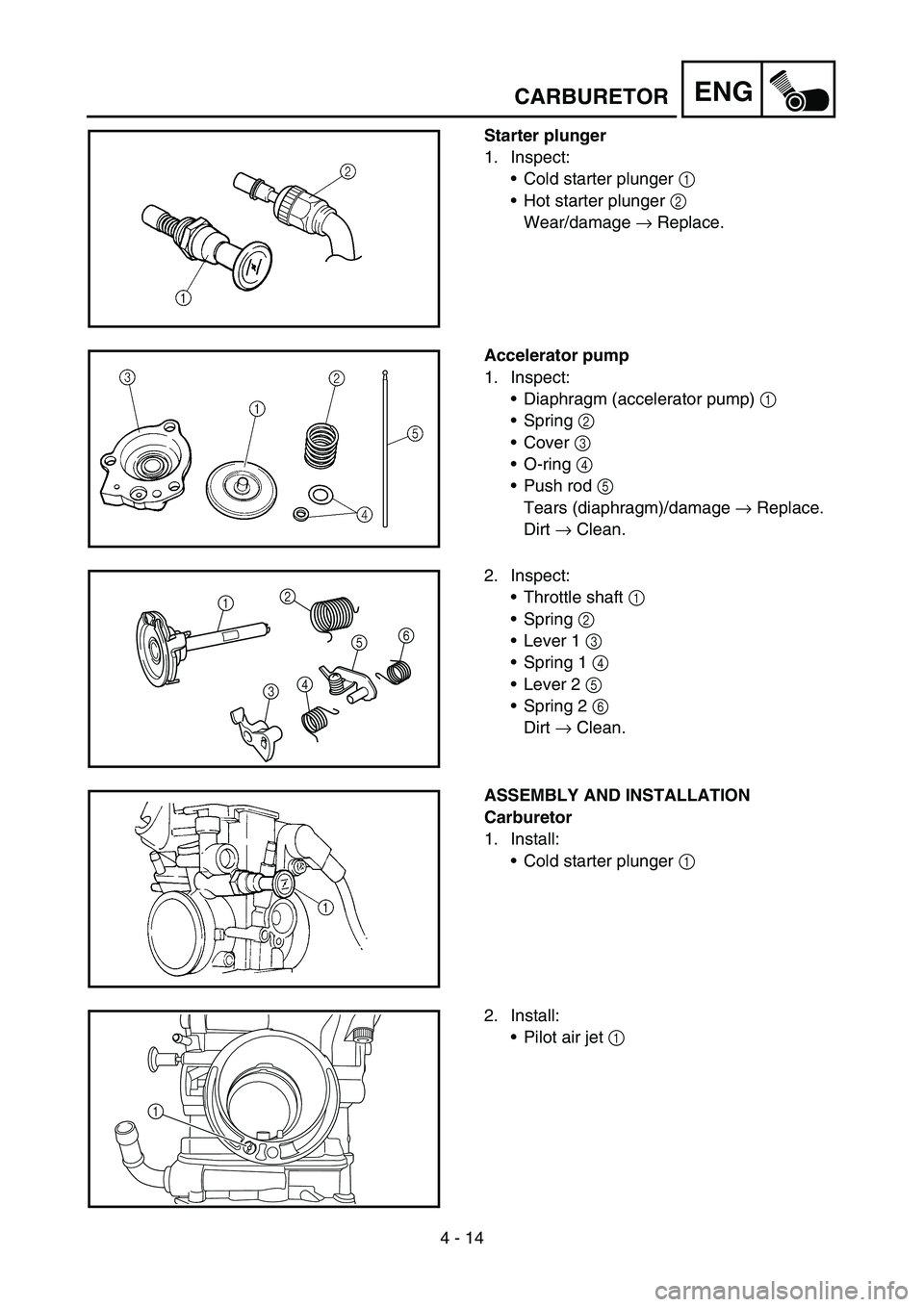

Starter plunger
1. Inspect:
Cold starter plunger 1
Hot starter plunger 2
Wear/damage → Replace.
Accelerator pump
1. Inspect:
Diaphragm (accelerator pump) 1
Spring 2
Cover 3
O-ring 4
Push rod 5
Tears (diaphragm)/damage → Replace.
Dirt → Clean.
2. Inspect:
Throttle shaft 1
Spring 2
Lever 1 3
Spring 1 4
Lever 2 5
Spring 2 6
Dirt → Clean.
12
3456
ASSEMBLY AND INSTALLATION
Carburetor
1. Install:
Cold starter plunger 1
2. Install:
Pilot air jet 1
1
CARBURETOR

4 - 14
ENG
Chokeschieber
1. Kontrollieren:
Chokeschieber 1
Warmstartkolben 2
Verschlissen/beschädigt → Erneuern.
Beschleunigungspumpe
1. Kontrollieren:
Membran (Beschleunigungspumpe) 1
Feder 2
Abdeckung 3
O-Ring 4
Druckstange 5
Rissig (Membran)/beschädigt → Erneu-
ern.
Verunreinigt → Reinigen.
2. Kontrollieren:
Drosselklappenwelle 1
Feder 2
Hebel 1 3
Feder 1 4
Hebel 2 5
Feder 2 6
Verunreinigt → Reinigen.
ZUSAMMENBAU UND MONTAGE
Vergaser
1. Montieren:
Chokeschieber 1
2. Montieren:
Leerlauf-Luftdüse 1
CARBURATEUR
VERGASER

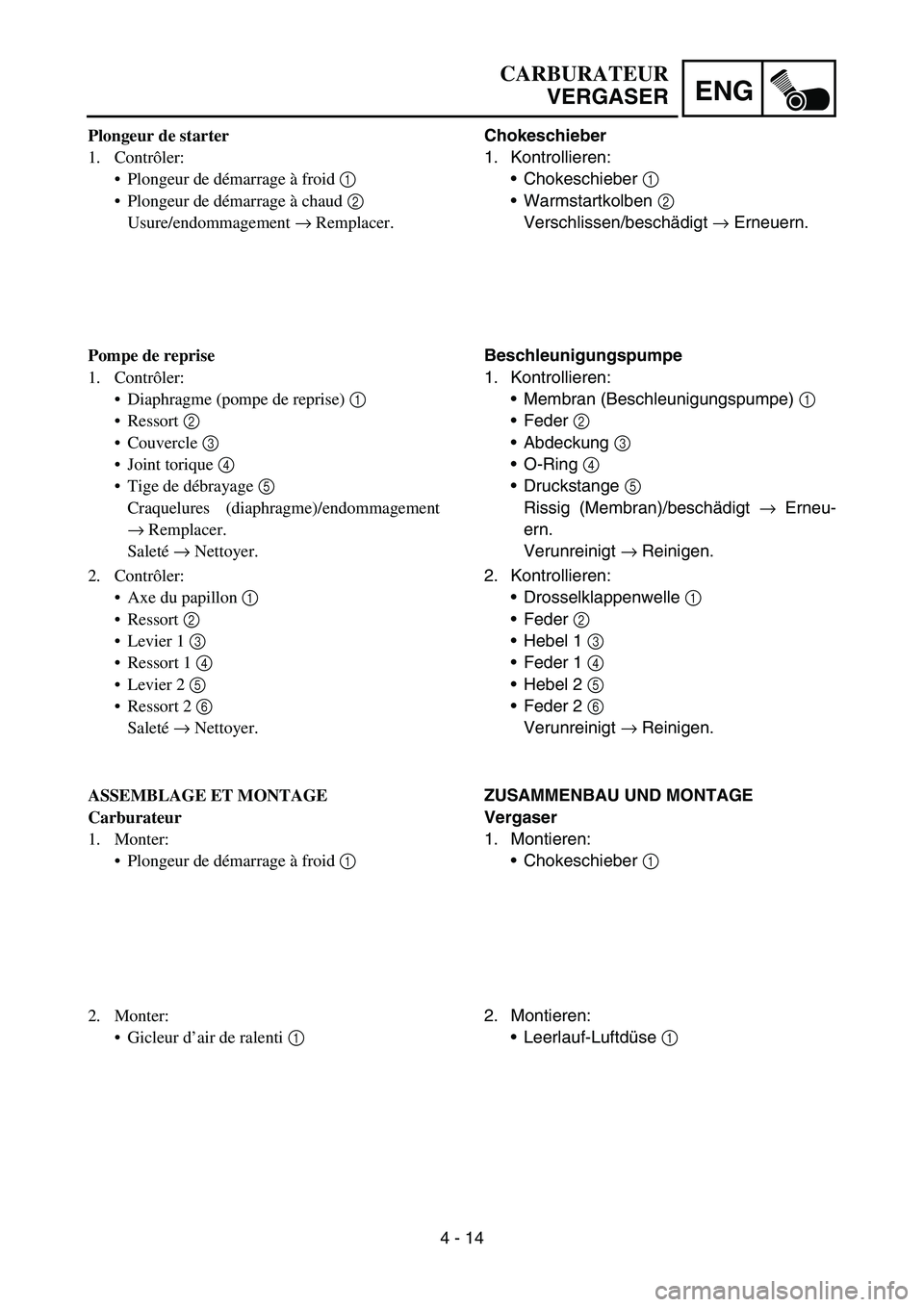

Plongeur de starter
1. Contrôler:
Plongeur de démarrage à froid 1
Plongeur de démarrage à chaud 2
Usure/endommagement → Remplacer.
Pompe de reprise
1. Contrôler:
Diaphragme (pompe de reprise) 1
Ressort 2
Couvercle 3
Joint torique 4
Tige de débrayage 5
Craquelures (diaphragme)/endommagement
→ Remplacer.
Saleté → Nettoyer.
2. Contrôler:
Axe du papillon 1
Ressort 2
Levier 1 3
Ressort 1 4
Levier 2 5
Ressort 2 6
Saleté → Nettoyer.
ASSEMBLAGE ET MONTAGE
Carburateur
1. Monter:
Plongeur de démarrage à froid 1
2. Monter:
Gicleur d’air de ralenti 1

4 - 15
ENGCARBURETOR

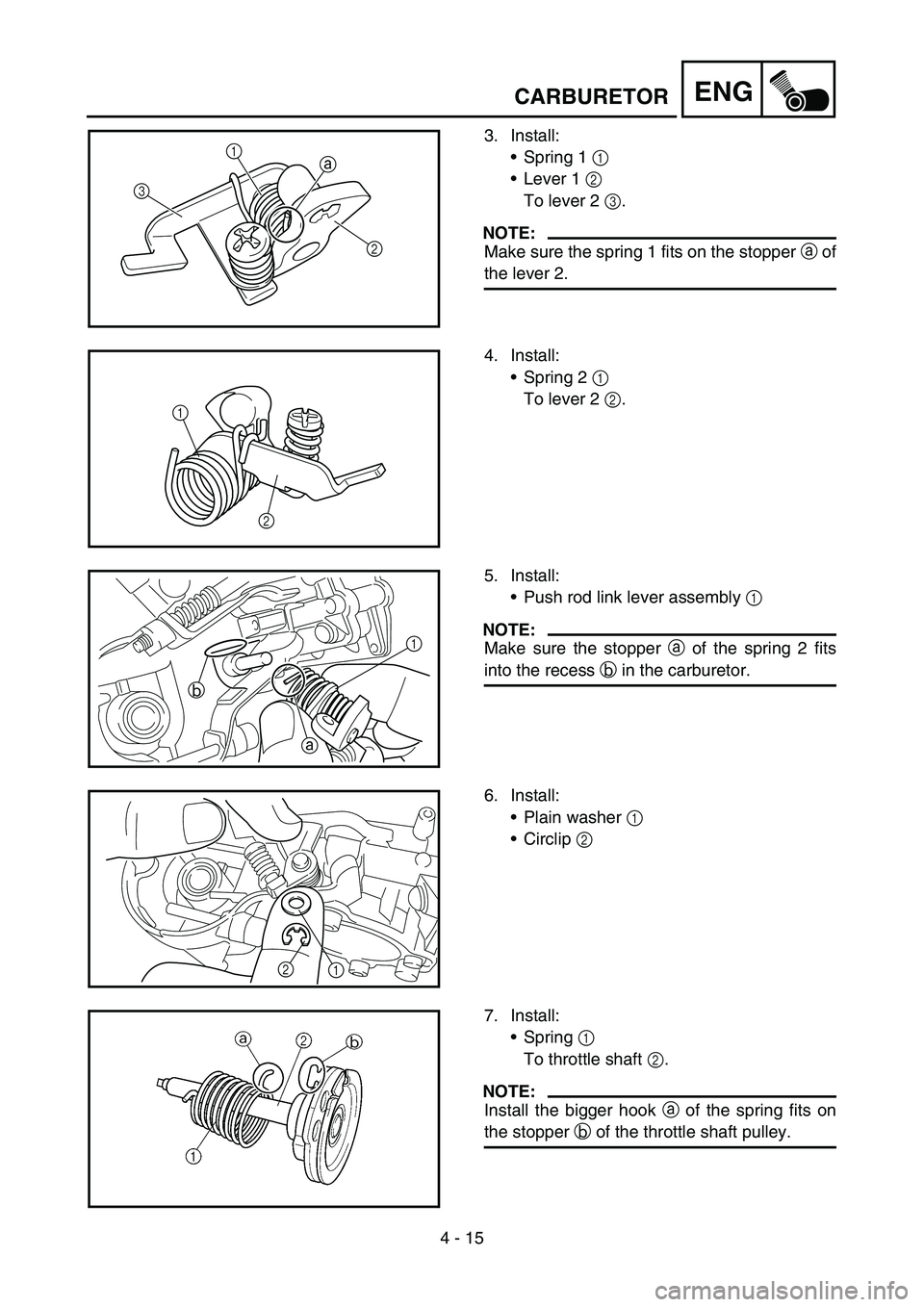

3. Install:
Spring 1 1
Lever 1 2
To lever 2 3.
NOTE:
Make sure the spring 1 fits on the stopper a of
the lever 2.
a
31
2
4. Install:
Spring 2 1
To lever 2 2.
1
2
5. Install:
Push rod link lever assembly 1
NOTE:
Make sure the stopper a of the spring 2 fits
into the recess b in the carburetor.
1
a b
6. Install:
Plain washer 1
Circlip 2
21
7. Install:
Spring 1
To throttle shaft 2.
NOTE:
Install the bigger hook a of the spring fits on
the stopper b of the throttle shaft pulley.
