YAMAHA YZ450F 2005 Notices Demploi (in French)

4 - 20
ENG
4. Festziehen:
Schraube (Vergasereinlaß-Anschluß) 1
Schraube (Vergasereinlaß-Anschluß) 2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
5. Montieren:
Gasgeberzug 1
Gasnehmerzug 2
6. Einstellen:
Gaszugspiel am Gasdrehgriff
Siehe unter “GASZUG EINSTELLEN” in
KAPITEL 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
7. Montieren:
Gaszug-Abdeckung 1
Schraube (Gaszug-Abdeckung) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Montieren:
Drosselklappensensor-Steckverbinder 1
Klemme 2
Siehe unter “KABELFÜHRUNGSDIA-
GRAMME” in KAPITEL 2.

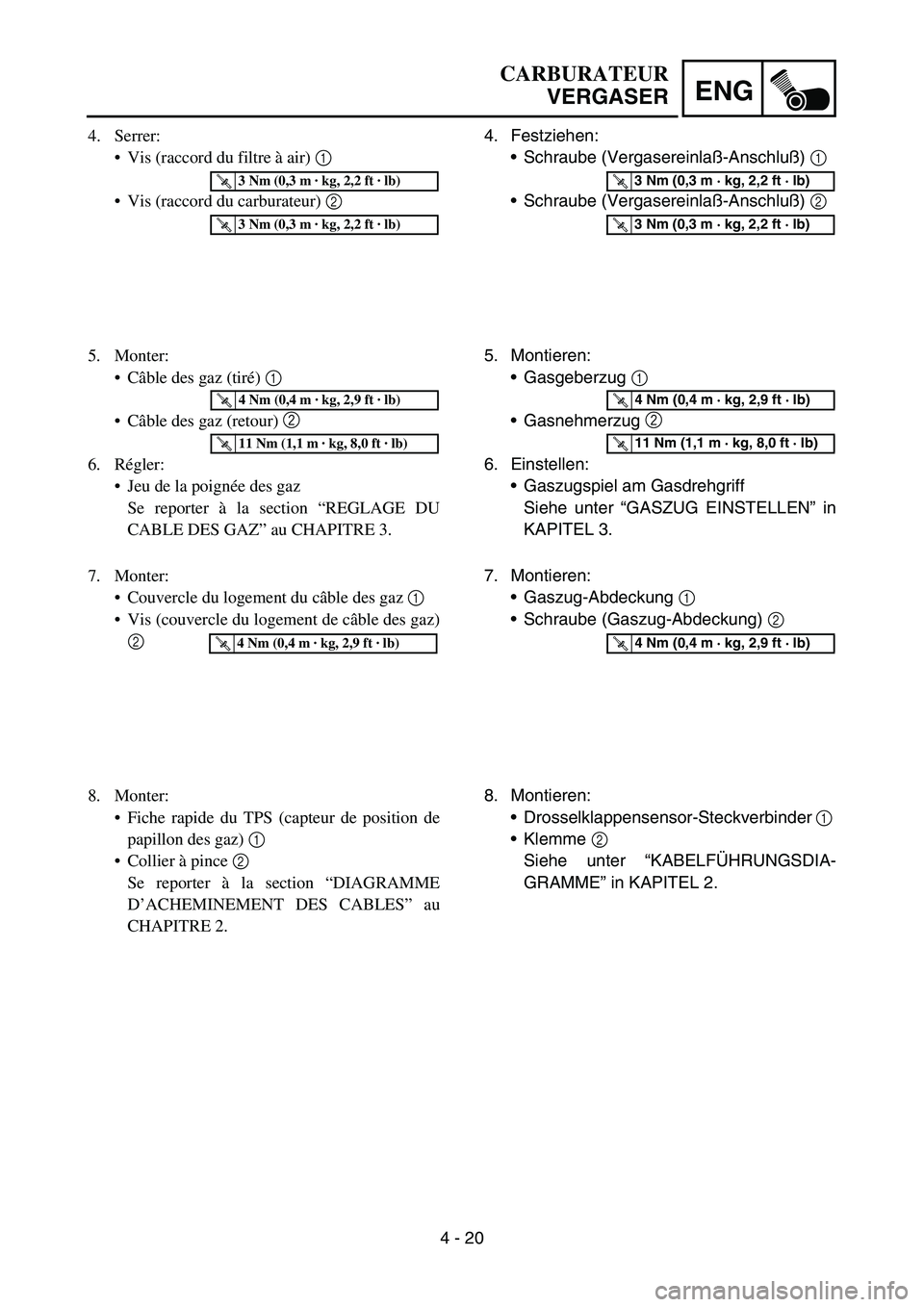

CARBURATEUR
VERGASER
4. Serrer:
Vis (raccord du filtre à air) 1
Vis (raccord du carburateur) 2
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
5. Monter:
Câble des gaz (tiré) 1
Câble des gaz (retour) 2
6. Régler:
Jeu de la poignée des gaz
Se reporter à la section “REGLAGE DU
CABLE DES GAZ” au CHAPITRE 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
7. Monter:
Couvercle du logement du câble des gaz 1
Vis (couvercle du logement de câble des gaz)
2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Monter:
Fiche rapide du TPS (capteur de position de
papillon des gaz) 1
Collier à pince 2
Se reporter à la section “DIAGRAMME
D’ACHEMINEMENT DES CABLES” au
CHAPITRE 2.

4 - 21
ENGCAMSHAFTS
CAMSHAFTS
CYLINDER HEAD COVER
Extent of removal:
1 Cylinder head cover removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD COVER
REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Carburetor Refer to “CARBURETOR” section.
1 Spark plug 1
2 Engine upper bracket (right) 1
3 Engine upper bracket (left) 1
4 Cylinder head breather hose 1
5 Oil tank breather hose 1
6 Bolt (cylinder head cover) 2
7 Cylinder head cover 1
8 Gasket 1
1

ENG
4 - 21
NOCKENWELLEN
ZYLINDERKOPFDECKEL
Arbeitsumfang:
1 Zylinderkopfdekkel demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPFDECKEL
DEMONTIEREN
Vorbereitungsarbeiten Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN”.
Vergaser Siehe unter “VERGASER”.
1Zündkerze 1
2 Obere Motorhalterung rechts 1
3 Obere Motorhalterung links 1
4 Zylinderkopf-Entlüftungsschlauch 1
5Öltank-Belüftungsschlauch 1
6 Schraube (Zylinderkopfdeckel) 2
7 Zylinderkopfdeckel 1
8 Dichtung 1
1

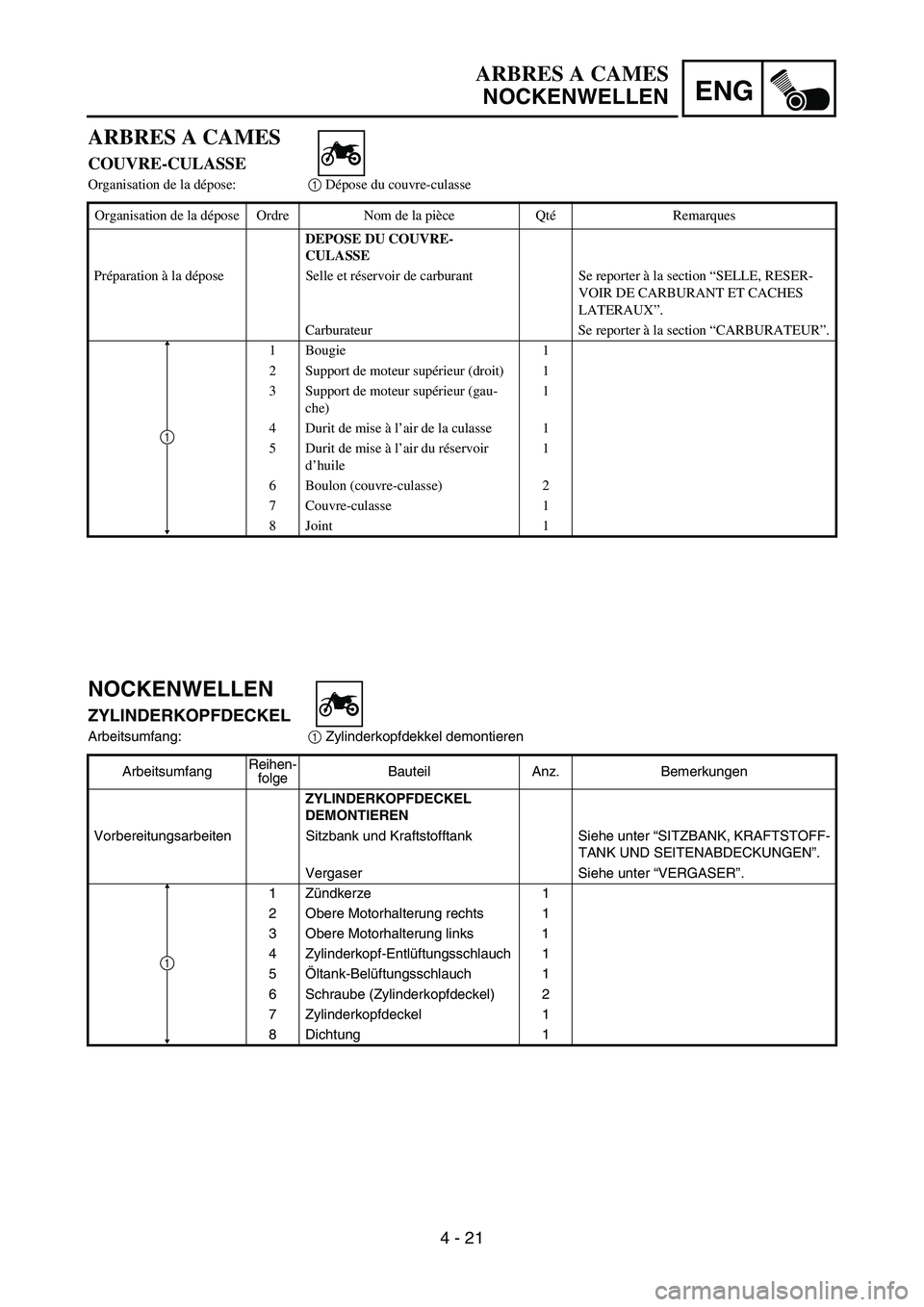

ARBRES A CAMES
NOCKENWELLEN
ARBRES A CAMES
COUVRE-CULASSE
Organisation de la dépose:1 Dépose du couvre-culasse
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU COUVRE-
CULASSE
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESER-
VOIR DE CARBURANT ET CACHES
LATERAUX”.
Carburateur Se reporter à la section “CARBURATEUR”.
1 Bougie 1
2 Support de moteur supérieur (droit) 1
3 Support de moteur supérieur (gau-
che)1
4 Durit de mise à l’air de la culasse 1
5 Durit de mise à l’air du réservoir
d’huile1
6 Boulon (couvre-culasse) 2
7 Couvre-culasse 1
8 Joint 1
1

4 - 22

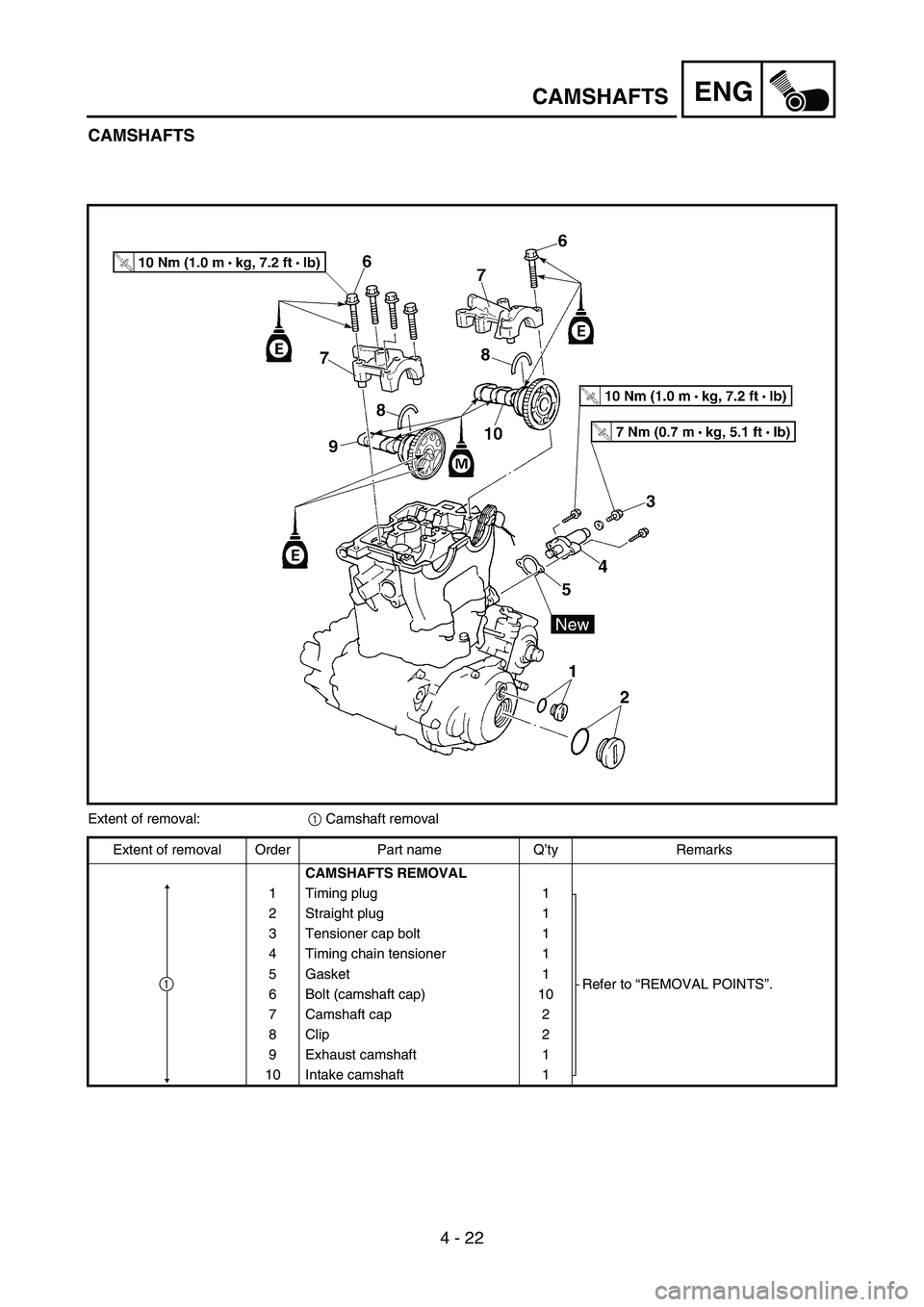

ENGCAMSHAFTS
CAMSHAFTS
Extent of removal:
1 Camshaft removal
Extent of removal Order Part name Q’ty Remarks
CAMSHAFTS REMOVAL
1 Timing plug 1
Refer to “REMOVAL POINTS”. 2 Straight plug 1
3 Tensioner cap bolt 1
4 Timing chain tensioner 1
5 Gasket 1
6 Bolt (camshaft cap) 10
7 Camshaft cap 2
8Clip 2
9 Exhaust camshaft 1
10 Intake camshaft 1
1

ENG
4 - 22 NOCKENWELLEN
Arbeitsumfang:
1 Nockenwellen demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
NOCKENWELLEN DEMONTIE-
REN
1 Rotor-Abdeckschraube 1
Siehe unter “DEMONTAGE-EINZEL-
HEITEN”. 2 Kurbelwellen-Abdeckschraube 1
3 Steuerkettenspanner-Verschluß-
schraube 1
4 Steuerkettenspanner 1
5 Dichtung 1
6 Schraube (Nockenwellen-Lager-
deckel)10
7 Nockenwellen-Lagerdeckel 2
8Clip 2
9Auslaß-Nockenwelle 1
10 Einlaß-Nockenwelle 1
1

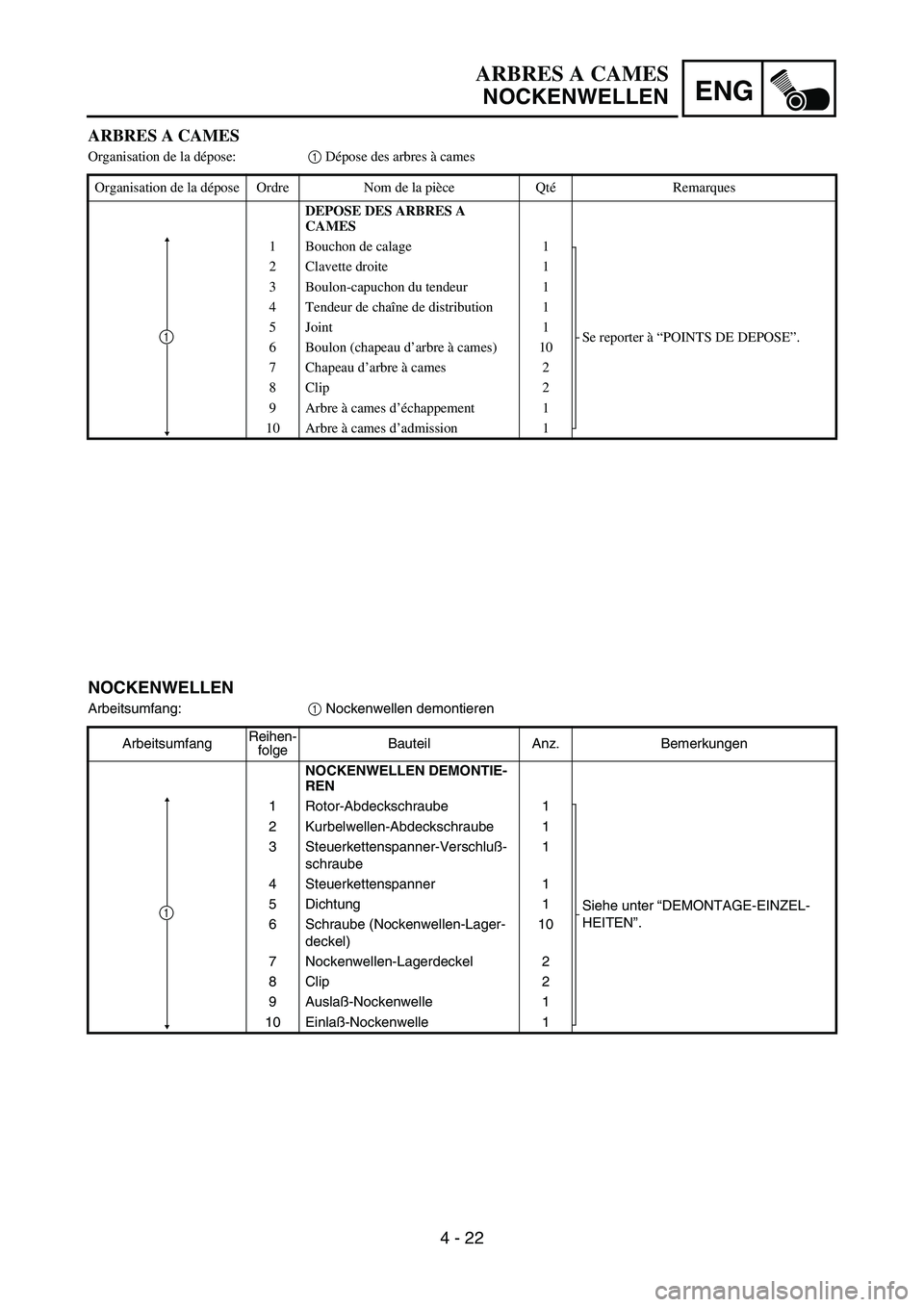

ARBRES A CAMES
NOCKENWELLEN
ARBRES A CAMES
Organisation de la dépose:1 Dépose des arbres à cames
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DES ARBRES A
CAMES
1 Bouchon de calage 1
Se reporter à “POINTS DE DEPOSE”. 2 Clavette droite 1
3 Boulon-capuchon du tendeur 1
4 Tendeur de chaîne de distribution 1
5 Joint 1
6 Boulon (chapeau d’arbre à cames) 10
7 Chapeau d’arbre à cames 2
8Clip 2
9 Arbre à cames d’échappement 1
10 Arbre à cames d’admission 1
1

4 - 23
ENGCAMSHAFTS
REMOVAL POINTS
Camshaft
1. Remove:
Timing plug 1
Straight plug 2
2. Align:
“I” mark
With stationary pointer.
Checking steps:
Turn the crankshaft counterclockwise with
a wrench.
Align the “I” mark a on the rotor with the
stationary pointer b on the crankcase
cover. When the “I” mark is aligned with
the stationary pointer, the piston is at the
Top Dead Center (T.D.C.).
NOTE:
In order to be sure that the piston is at Top
Dead Center, the punch mark c on the
exhaust camshaft and the punch mark d
on the intake camshaft must align with the
cylinder head surface, as shown in the
illustration.
If there is no clearance, rotate the crank-
shaft counterclockwise one turn.
3. Loosen:
Tensioner cap bolt 1
4. Remove:
Timing chain tensioner 2
5. Remove:
Bolt (camshaft cap) 1
Camshaft caps 2
NOTE:
Remove the bolts (camshaft cap) in a criss-
cross pattern, working from the outside in.
CAUTION:
The bolts (camshaft cap) must be removed
evenly to prevent damage to the cylinder
head, camshafts or camshaft caps.
1
2
1
2

4 - 23
ENG
DEMONTAGE-EINZELHEITEN
Nockenwelle
1. Demontieren:
Rotor-Abdeckschraube 1
Kurbelwellen-Abdeckschraube 2
2. Ausrichten:
I-Markierung
(auf die Gegenmarkierung)
Arbeitsvorgang:
Die Kurbelwelle mit einem Schrauben-
schlüssel im Gegenuhrzeigersinn drehen.
Die I-Markierung a am Lichtmaschinenro-
tor auf die entsprechende Gegenmarkie-
rung b am Kurbelgehäuse ausrichten.
Wenn die I-Markierung mit der entspre-
chenden Gegenmarkierung fluchtet, befin-
det sich der Kolben im oberen Totpunkt
(OT).
HINWEIS:
Der Kolben befindet sich im oberen Tot-
punkt, wenn die Körnermarkierung c am
Auslaß-Nockenwellenrad und die Körner-
markierung d am Einlaß-Nockenwellen-
rad, wie in der Abbildung gezeigt, mit der
Zylinderkopf-Paßfläche fluchten.
Die Kurbelwelle gegebenenfalls um eine
Umdrehung im Gegenuhrzeigersinn drehen.
3. Lockern:
Steuerkettenspanner-Verschluß-
schraube 1
4. Demontieren:
Steuerkettenspanner 2
5. Demontieren:
Schraube (Nockenwellen-Lagerdeckel) 1
Nockenwellen-Lagerdeckel 2
HINWEIS:
Die Schrauben des Nockenwellen-Lagerdek-
kels müssen von außen nach innen schritt-
weise über Kreuz gelockert werden.
ACHTUNG:
Um Schäden an Zylinderkopf, Nockenwel-
len und Nockenwellen-Lagerdeckeln zu
vermeiden, müssen die Lagerdeckel-
Schrauben gleichmäßig gelöst werden.
ARBRES A CAMES
NOCKENWELLEN

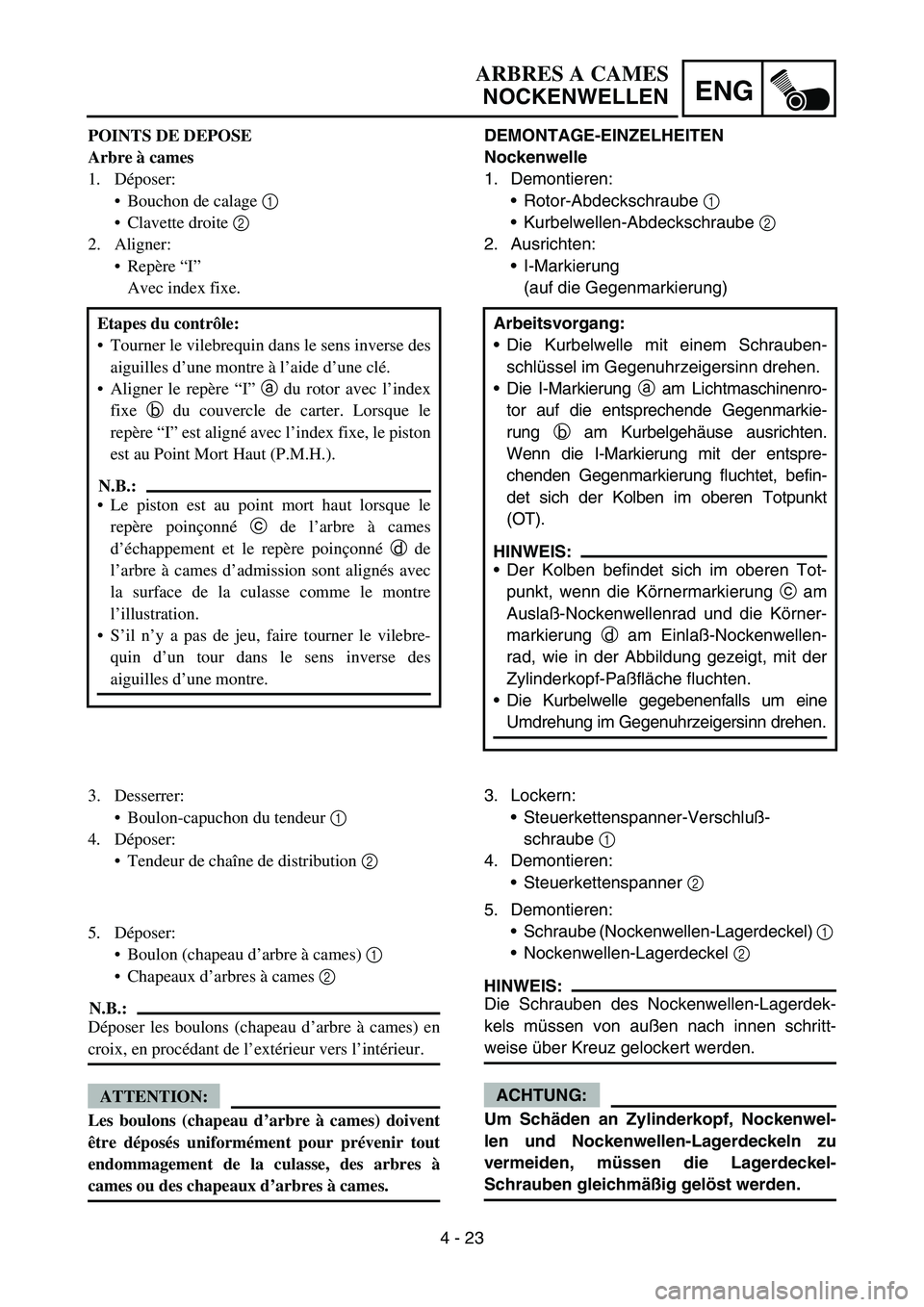

POINTS DE DEPOSE
Arbre à cames
1. Déposer:
Bouchon de calage 1
Clavette droite 2
2. Aligner:
Repère “I”
Avec index fixe.
Etapes du contrôle:
Tourner le vilebrequin dans le sens inverse des
aiguilles d’une montre à l’aide d’une clé.
Aligner le repère “I” a du rotor avec l’index
fixe b du couvercle de carter. Lorsque le
repère “I” est aligné avec l’index fixe, le piston
est au Point Mort Haut (P.M.H.).
N.B.:
Le piston est au point mort haut lorsque le
repère poinçonné c de l’arbre à cames
d’échappement et le repère poinçonné d de
l’arbre à cames d’admission sont alignés avec
la surface de la culasse comme le montre
l’illustration.
S’il n’y a pas de jeu, faire tourner le vilebre-
quin d’un tour dans le sens inverse des
aiguilles d’une montre.
3. Desserrer:
Boulon-capuchon du tendeur 1
4. Déposer:
Tendeur de chaîne de distribution 2
5. Déposer:
Boulon (chapeau d’arbre à cames) 1
Chapeaux d’arbres à cames 2
N.B.:
Déposer les boulons (chapeau d’arbre à cames) en
croix, en procédant de l’extérieur vers l’intérieur.
ATTENTION:
Les boulons (chapeau d’arbre à cames) doivent
être déposés uniformément pour prévenir tout
endommagement de la culasse, des arbres à
cames ou des chapeaux d’arbres à cames.

4 - 24
ENGCAMSHAFTS

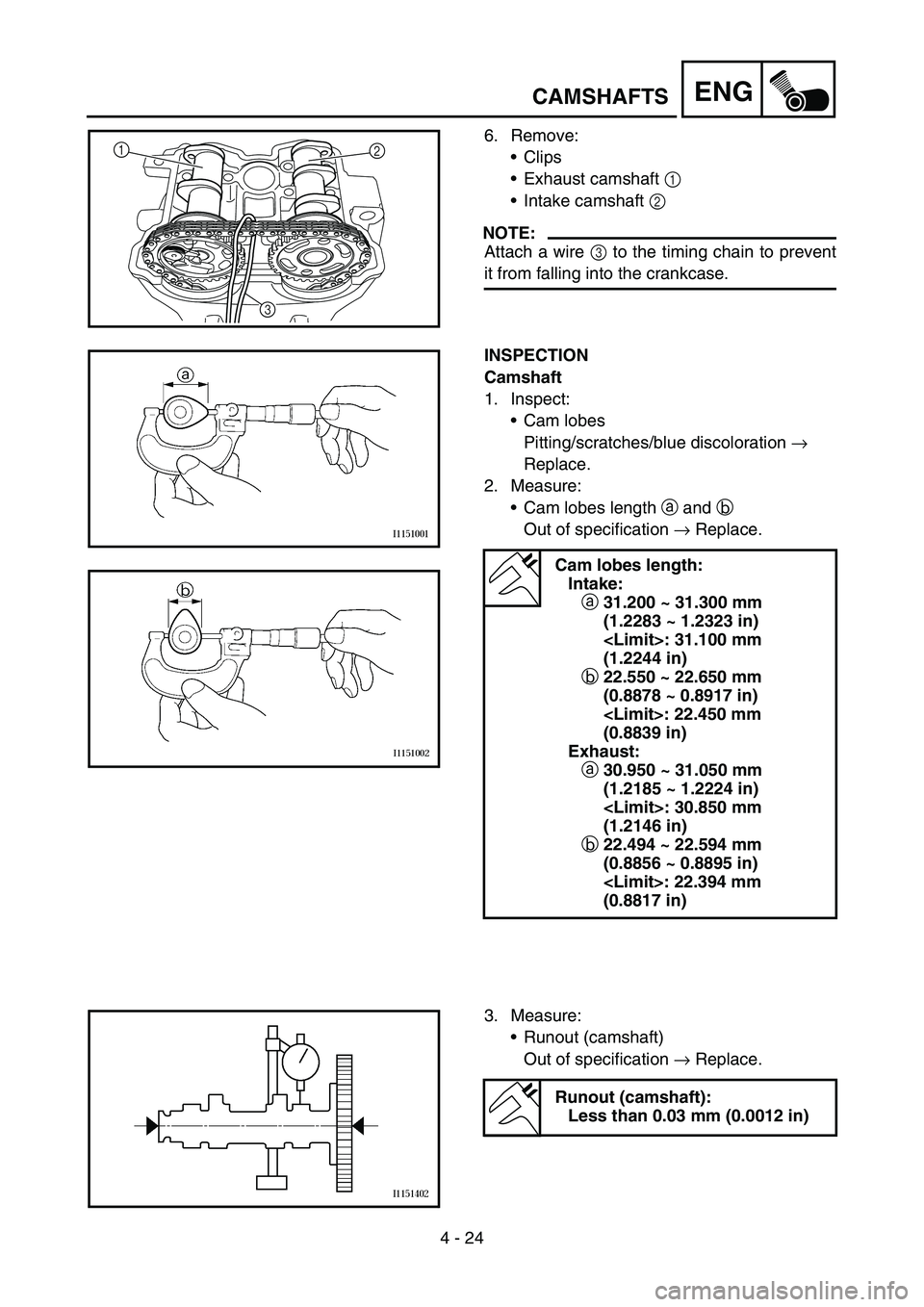

6. Remove:
Clips
Exhaust camshaft 1
Intake camshaft 2
NOTE:
Attach a wire 3 to the timing chain to prevent
it from falling into the crankcase.
1
2
3
INSPECTION
Camshaft
1. Inspect:
Cam lobes
Pitting/scratches/blue discoloration →
Replace.
2. Measure:
Cam lobes length a and b
Out of specification → Replace.
Cam lobes length:
Intake:
a31.200 ~ 31.300 mm
(1.2283 ~ 1.2323 in)
: 31.100 mm
(1.2244 in)
b22.550 ~ 22.650 mm
(0.8878 ~ 0.8917 in)
: 22.450 mm
(0.8839 in)
Exhaust:
a30.950 ~ 31.050 mm
(1.2185 ~ 1.2224 in)
: 30.850 mm
(1.2146 in)
b22.494 ~ 22.594 mm
(0.8856 ~ 0.8895 in)
: 22.394 mm
(0.8817 in)
3. Measure:
Runout (camshaft)
Out of specification → Replace.
Runout (camshaft):
Less than 0.03 mm (0.0012 in)

4 - 24
ENG
6. Demontieren:
Clips
Auslaß-Nockenwelle 1
Einlaß-Nockenwelle 2
HINWEIS:
Die Steuerkette mit einem Draht 3 sichern,
damit sie nicht in das Kurbelgehäuse hinab-
fällt.
KONTROLLE
Nockenwelle
1. Kontrollieren:
Nocken
Blaugefärbt/angefressen/verkratzt →
Erneuern.
2. Messen:
Nocken-Abmessungen a und b
Nicht nach Vorgabe → Erneuern.
Nocken-Abmessungen:
Einlaß:
a31,200–31,300 mm
(1,2283–1,2323 in)
: 31,100 mm
(1,2244 in)
b22,550–22,650 mm
(0,8878–0,8917 in)
: 22,450 mm
(0,8839 in)
Auslaß
a30,950–31,050 mm
(1,2185–1,2224 in)
: 30,850 mm
(1,2146 in)
b22,494–22,594 mm
(0,8856–0,8895 in)
: 22,394 mm
(0,8817 in)
3. Messen:
Nockenwellen-Schlag
Nicht nach Vorgabe → Erneuern.
Nockenwellen-Schlag:
Max. 0,03 mm (0,0012 in)
ARBRES A CAMES
NOCKENWELLEN

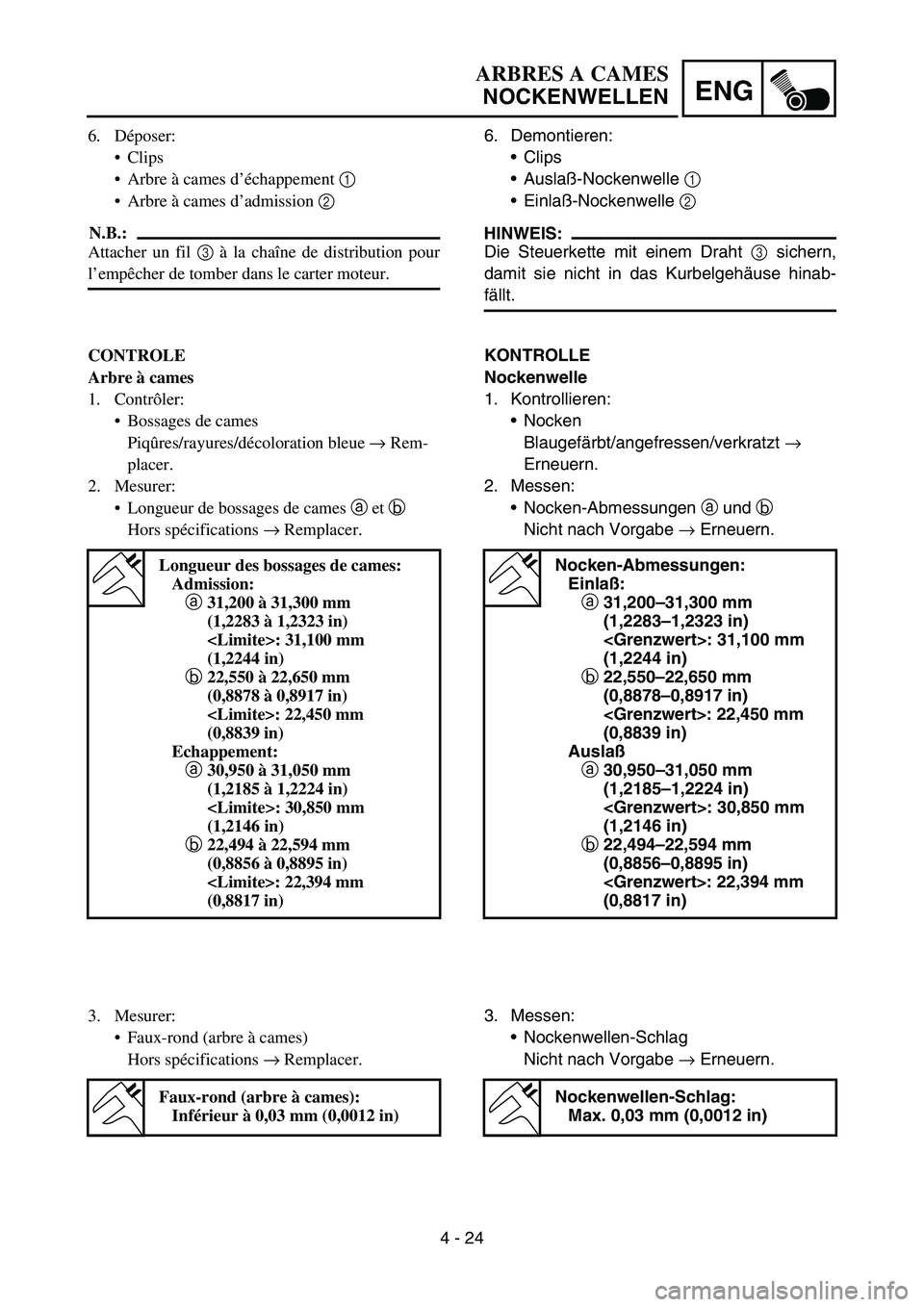

6. Déposer:
Clips
Arbre à cames d’échappement 1
Arbre à cames d’admission 2
N.B.:
Attacher un fil 3 à la chaîne de distribution pour
l’empêcher de tomber dans le carter moteur.
CONTROLE
Arbre à cames
1. Contrôler:
Bossages de cames
Piqûres/rayures/décoloration bleue → Rem-
placer.
2. Mesurer:
Longueur de bossages de cames a et b
Hors spécifications → Remplacer.
Longueur des bossages de cames:
Admission:
a
31,200 à 31,300 mm
(1,2283 à 1,2323 in)
: 31,100 mm
(1,2244 in)
b
22,550 à 22,650 mm
(0,8878 à 0,8917 in)
: 22,450 mm
(0,8839 in)
Echappement:
a
30,950 à 31,050 mm
(1,2185 à 1,2224 in)
: 30,850 mm
(1,2146 in)
b
22,494 à 22,594 mm
(0,8856 à 0,8895 in)
: 22,394 mm
(0,8817 in)
3. Mesurer:
Faux-rond (arbre à cames)
Hors spécifications → Remplacer.
Faux-rond (arbre à cames):
Inférieur à 0,03 mm (0,0012 in)

4 - 25
ENGCAMSHAFTS
4. Measure:
Camshaft-to-cap clearance
Out of specification → Measure camshaft
journal diameter.
Camshaft-to-cap clearance:
0.020 ~ 0.054 mm
(0.0008 ~ 0.0021 in)
: 0.08 mm (0.003 in)
Measurement steps:
Install the camshaft onto the cylinder
head.
Position a strip of Plastigauge
® 1 onto the
camshaft.
Install the circlip, dowel pins and camshaft
caps.
T R..
Bolt (camshaft cap):
10 Nm (1.0 m  kg, 7.2 ft  lb)
NOTE:
Tighten the bolts (camshaft cap) in a criss-
cross pattern from innermost to outer
caps.
Do not turn the camshaft when measuring
clearance with the Plastigauge®.
Remove the camshaft caps and measure
the width of the Plastigauge
® 1.
5. Measure:
Camshaft journal diameter a
Out of specification → Replace the cam-
shaft.
Within specification → Replace camshaft
case and camshaft caps as a set.
Camshaft sprocket
1. Inspect:
Camshaft sprocket 1
Wear/damage → Replace the camshaft
assembly and timing chain as a set.
Camshaft journal diameter:
21.967 ~ 21.980 mm
(0.8648 ~ 0.8654 in)
