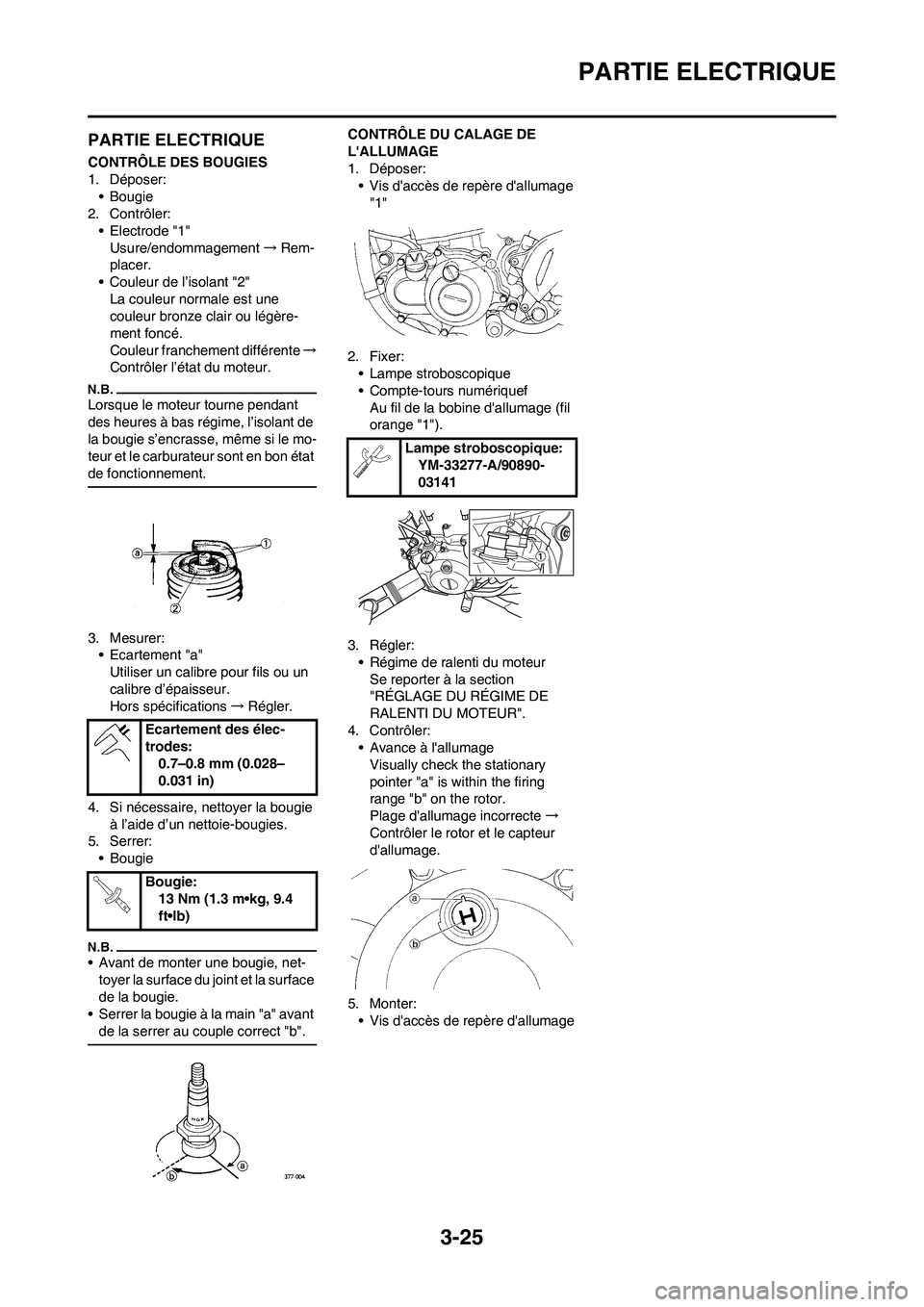

3-25
PARTIE ELECTRIQUE
PARTIE ELECTRIQUE
CONTRÔLE DES BOUGIES
1. Déposer:
• Bougie
2. Contrôler:
• Electrode "1"
Usure/endommagement→Rem-
placer.
• Couleur de l’isolant "2"
La couleur normale est une
couleur bronze clair ou légère-
ment foncé.
Couleur franchement différente→
Contrôler l’état du moteur.
Lorsque le moteur tourne pendant
des heures à bas régime, l’isolant de
la bougie s’encrasse, même si le mo-
teur et le carburateur sont en bon état
de fonctionnement.
3. Mesurer:
• Ecartement "a"
Utiliser un calibre pour fils ou un
calibre d’épaisseur.
Hors spécifications→Régler.
4. Si nécessaire, nettoyer la bougie
à l’aide d’un nettoie-bougies.
5. Serrer:
• Bougie
• Avant de monter une bougie, net-
toyer la surface du joint et la surface
de la bougie.
• Serrer la bougie à la main "a" avant
de la serrer au couple correct "b".
CONTRÔLE DU CALAGE DE
L'ALLUMAGE
1. Déposer:
• Vis d'accès de repère d'allumage
"1"
2. Fixer:
• Lampe stroboscopique
• Compte-tours numériquef
Au fil de la bobine d'allumage (fil
orange "1").
3. Régler:
• Régime de ralenti du moteur
Se reporter à la section
"RÉGLAGE DU RÉGIME DE
RALENTI DU MOTEUR".
4. Contrôler:
• Avance à l'allumage
Visually check the stationary
pointer "a" is within the firing
range "b" on the rotor.
Plage d'allumage incorrecte→
Contrôler le rotor et le capteur
d'allumage.
5. Monter:
• Vis d'accès de repère d'allumage Ecartement des élec-
trodes:
0.7–0.8 mm (0.028–
0.031 in)
Bougie:
13 Nm (1.3 m•kg, 9.4
ft•lb)
Lampe stroboscopique:
YM-33277-A/90890-
03141

4-1
SELLE, RESERVOIR DE CARBURANT ET CACHES LATERAUX
MOTEUR
Cette section est destinée aux personnes possédant des connaissances et des compétences de base pour l’entretien des
motos Yamaha (par ex.: concessionnaires Yamaha, techniciens d’entretien, etc.). Les personnes non qualifiées ne doivent
entreprendre les opérations d’inspection, de réglage, de démontage ou de remontage que s’ils se réfèrent à ce manuel.
Sinon, ils pourraient engendrer des problèmes d’entretien et des dommages mécaniques.
SELLE, RESERVOIR DE CARBURANT ET CACHES LATERAUX
DÉPOSE DE LA SELLE, DU RÉSERVOIR DE CARBURANT ET DES CACHES LATÉRAUX
Ordre Nom de la pièce Qté Remarques
Placer le robinet de carburant en position "OFF".
Déconnecter la durit de carburant.
1Selle 1
2 Prise d’air (gauche et droite) 2
3 Boulon (réservoir de carburant) 2
4 Réservoir de carburant 1
5 Cache latéral gauche 1 Se reporter à la section de dépose.
6 Cache latéral droit 1 Se reporter à la section de dépose.
7 Plaque d’identification 1 Se reporter à la section de dépose.

4-2

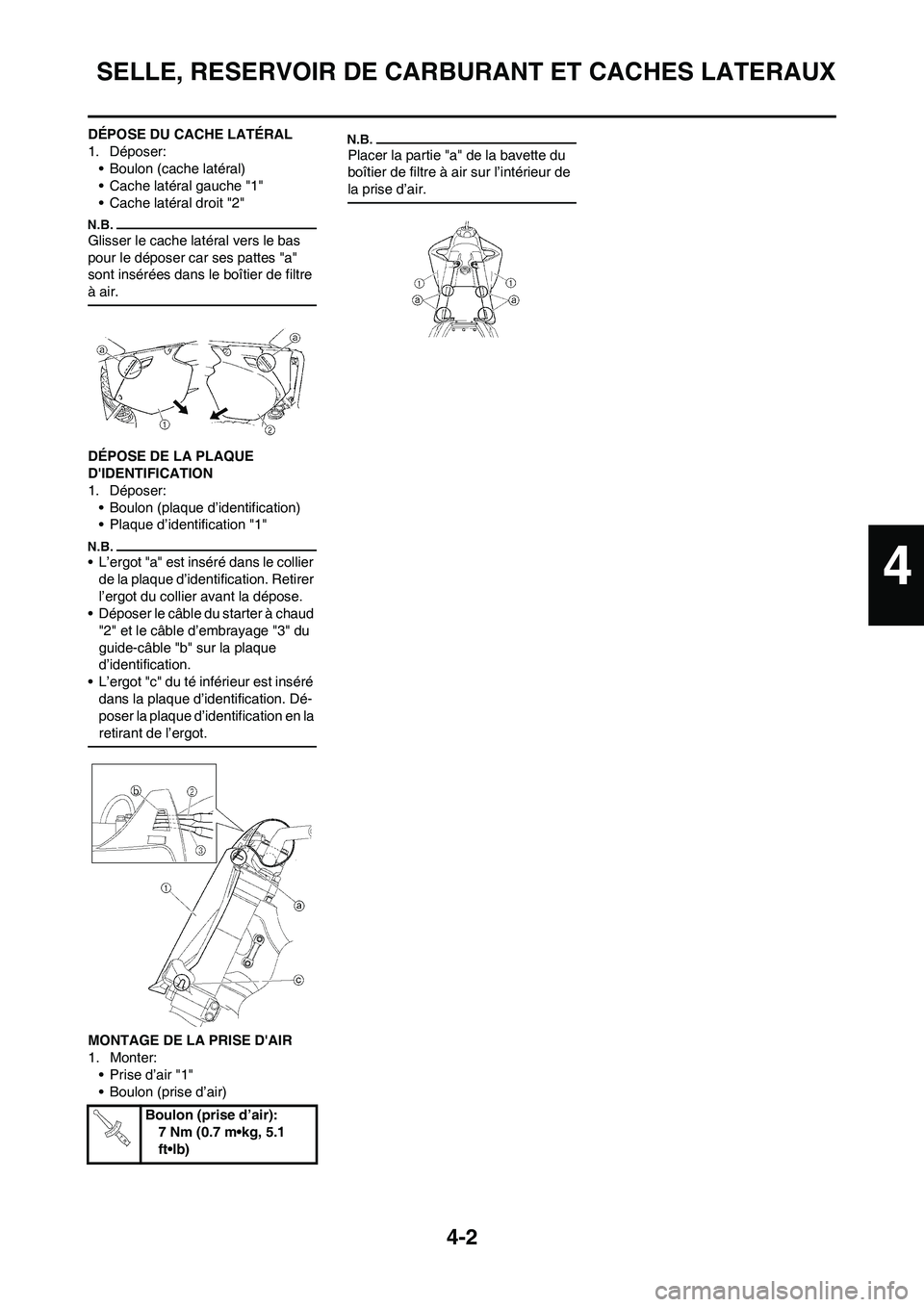

SELLE, RESERVOIR DE CARBURANT ET CACHES LATERAUX
DÉPOSE DU CACHE LATÉRAL
1. Déposer:
• Boulon (cache latéral)
• Cache latéral gauche "1"
• Cache latéral droit "2"
Glisser le cache latéral vers le bas
pour le déposer car ses pattes "a"
sont insérées dans le boîtier de filtre
à air.
DÉPOSE DE LA PLAQUE
D'IDENTIFICATION
1. Déposer:
• Boulon (plaque d’identification)
• Plaque d’identification "1"
• L’ergot "a" est inséré dans le collier
de la plaque d’identification. Retirer
l’ergot du collier avant la dépose.
• Déposer le câble du starter à chaud
"2" et le câble d’embrayage "3" du
guide-câble "b" sur la plaque
d’identification.
• L’ergot "c" du té inférieur est inséré
dans la plaque d’identification. Dé-
poser la plaque d’identification en la
retirant de l’ergot.
MONTAGE DE LA PRISE D'AIR
1. Monter:
• Prise d’air "1"
• Boulon (prise d’air)
Placer la partie "a" de la bavette du
boîtier de filtre à air sur l’intérieur de
la prise d’air.
Boulon (prise d’air):
7 Nm (0.7 m•kg, 5.1
ft•lb)
4

4-3

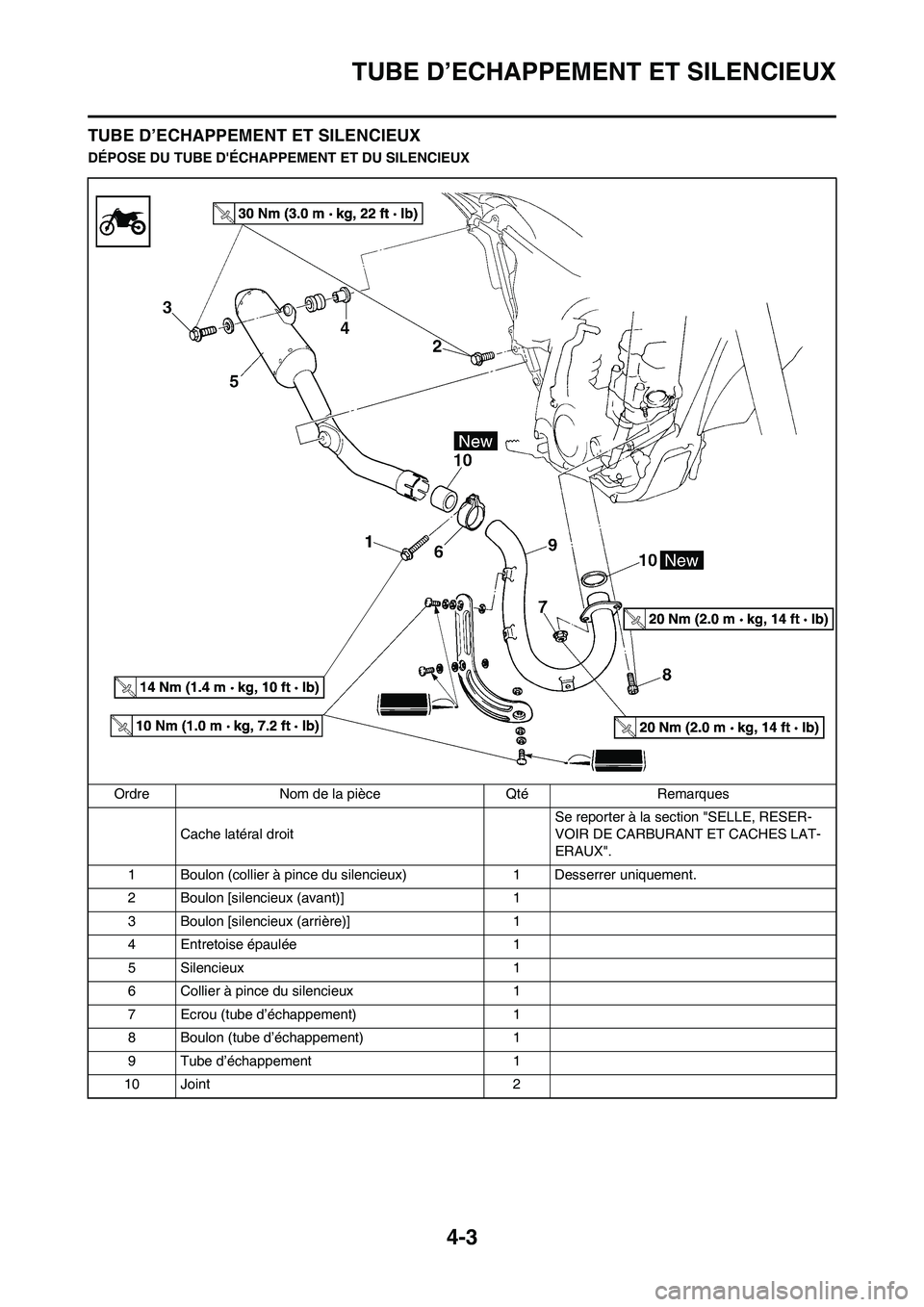

TUBE D’ECHAPPEMENT ET SILENCIEUX
TUBE D’ECHAPPEMENT ET SILENCIEUX
DÉPOSE DU TUBE D'ÉCHAPPEMENT ET DU SILENCIEUX
Ordre Nom de la pièce Qté Remarques
Cache latéral droitSe reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LAT-
ERAUX".
1 Boulon (collier à pince du silencieux) 1 Desserrer uniquement.
2 Boulon [silencieux (avant)] 1
3 Boulon [silencieux (arrière)] 1
4 Entretoise épaulée 1
5 Silencieux 1
6 Collier à pince du silencieux 1
7 Ecrou (tube d’échappement) 1
8 Boulon (tube d’échappement) 1
9 Tube d’échappement 1
10 Joint 2

4-4

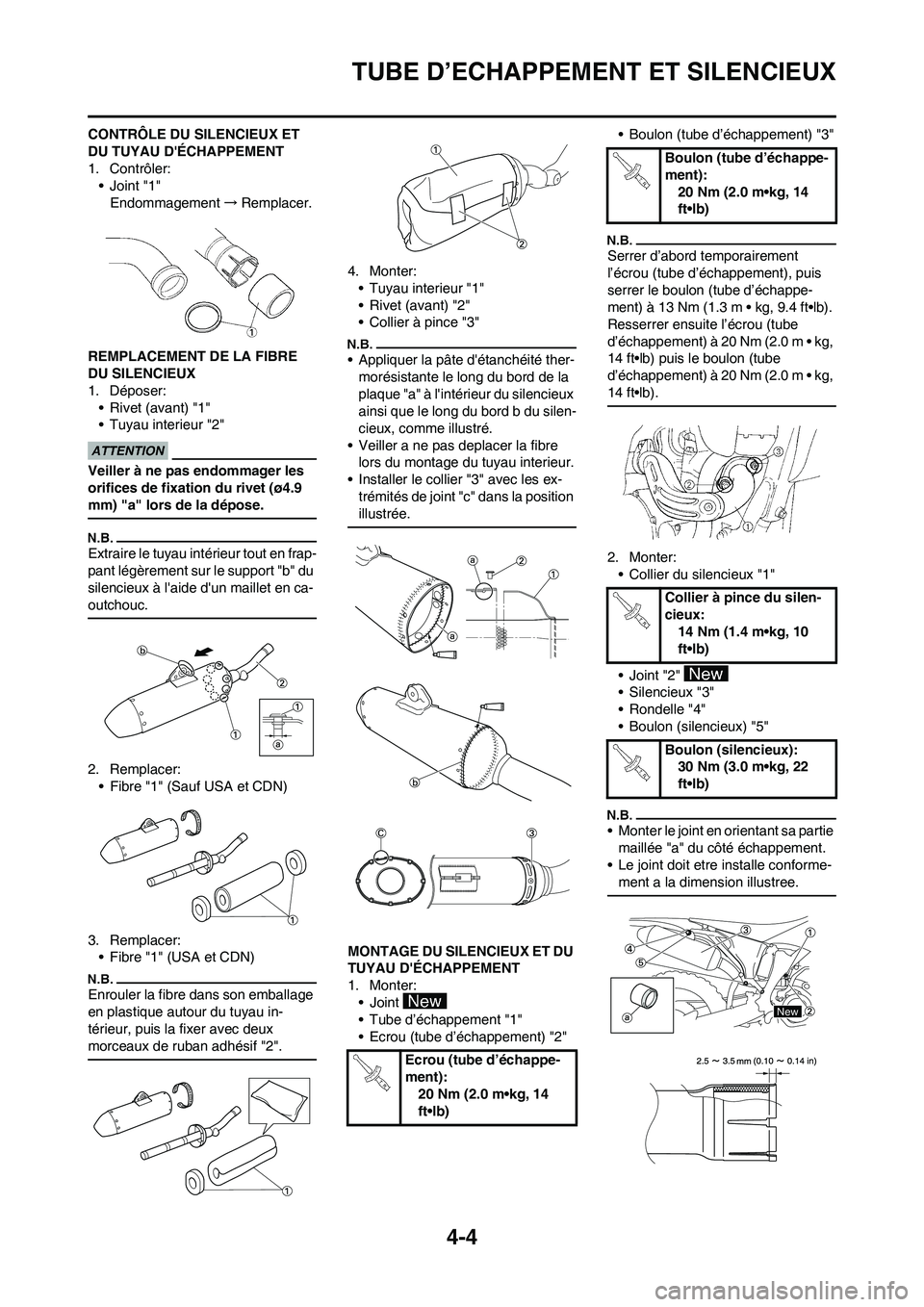

TUBE D’ECHAPPEMENT ET SILENCIEUX
CONTRÔLE DU SILENCIEUX ET
DU TUYAU D'ÉCHAPPEMENT
1. Contrôler:
•Joint "1"
Endommagement→Remplacer.
REMPLACEMENT DE LA FIBRE
DU SILENCIEUX
1. Déposer:
• Rivet (avant) "1"
• Tuyau interieur "2"
Veiller à ne pas endommager les
orifices de fixation du rivet (ø4.9
mm) "a" lors de la dépose.
Extraire le tuyau intérieur tout en frap-
pant légèrement sur le support "b" du
silencieux à l'aide d'un maillet en ca-
outchouc.
2. Remplacer:
• Fibre "1" (Sauf USA et CDN)
3. Remplacer:
• Fibre "1" (USA et CDN)
Enrouler la fibre dans son emballage
en plastique autour du tuyau in-
térieur, puis la fixer avec deux
morceaux de ruban adhésif "2".
4. Monter:
• Tuyau interieur "1"
• Rivet (avant) "2"
• Collier à pince "3"
• Appliquer la pâte d'étanchéité ther-
morésistante le long du bord de la
plaque "a" à l'intérieur du silencieux
ainsi que le long du bord b du silen-
cieux, comme illustré.
• Veiller a ne pas deplacer la fibre
lors du montage du tuyau interieur.
• Installer le collier "3" avec les ex-
trémités de joint "c" dans la position
illustrée.
MONTAGE DU SILENCIEUX ET DU
TUYAU D'ÉCHAPPEMENT
1. Monter:
• Joint
• Tube d’échappement "1"
• Ecrou (tube d’échappement) "2"• Boulon (tube d’échappement) "3"
Serrer d’abord temporairement
l’écrou (tube d’échappement), puis
serrer le boulon (tube d’échappe-
ment) à 13 Nm (1.3 m • kg, 9.4 ft•lb).
Resserrer ensuite l’écrou (tube
d’échappement) à 20 Nm (2.0 m • kg,
14 ft•lb) puis le boulon (tube
d’échappement) à 20 Nm (2.0 m • kg,
14 ft•lb).
2. Monter:
• Collier du silencieux "1"
•Joint "2"
• Silencieux "3"
• Rondelle "4"
• Boulon (silencieux) "5"
• Monter le joint en orientant sa partie
maillée "a" du côté échappement.
• Le joint doit etre installe conforme-
ment a la dimension illustree.
Ecrou (tube d’échappe-
ment):
20 Nm (2.0 m•kg, 14
ft•lb)
Boulon (tube d’échappe-
ment):
20 Nm (2.0 m•kg, 14
ft•lb)
Collier à pince du silen-
cieux:
14 Nm (1.4 m•kg, 10
ft•lb)
Boulon (silencieux):
30 Nm (3.0 m•kg, 22
ft•lb)
New

4-5

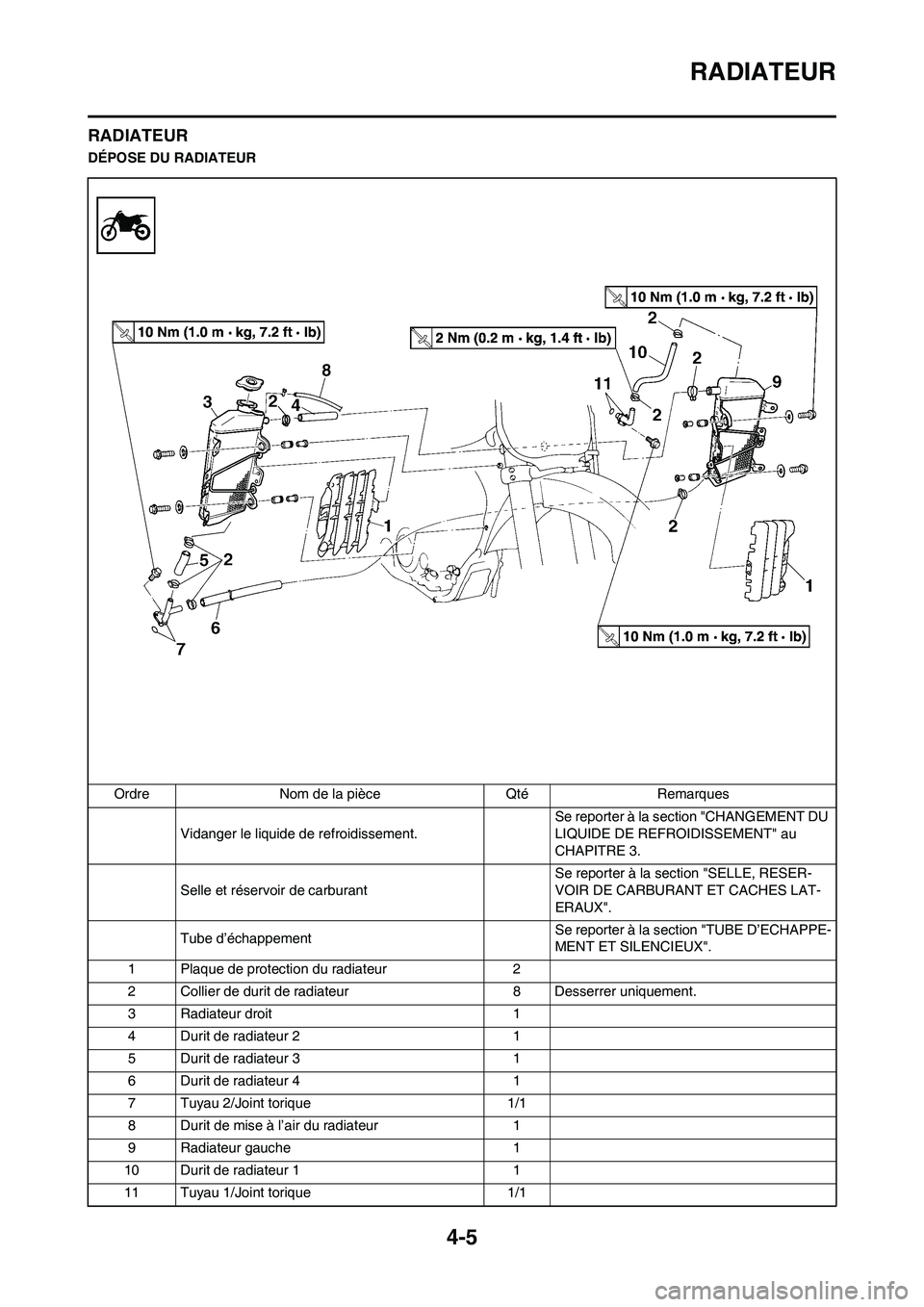

RADIATEUR
RADIATEUR
DÉPOSE DU RADIATEUR
Ordre Nom de la pièce Qté Remarques
Vidanger le liquide de refroidissement.Se reporter à la section "CHANGEMENT DU
LIQUIDE DE REFROIDISSEMENT" au
CHAPITRE 3.
Selle et réservoir de carburantSe reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LAT-
ERAUX".
Tube d’échappementSe reporter à la section "TUBE D’ECHAPPE-
MENT ET SILENCIEUX".
1 Plaque de protection du radiateur 2
2 Collier de durit de radiateur 8 Desserrer uniquement.
3 Radiateur droit 1
4 Durit de radiateur 2 1
5 Durit de radiateur 3 1
6 Durit de radiateur 4 1
7 Tuyau 2/Joint torique 1/1
8 Durit de mise à l’air du radiateur 1
9 Radiateur gauche 1
10 Durit de radiateur 1 1
11 Tuyau 1/Joint torique 1/1

4-6

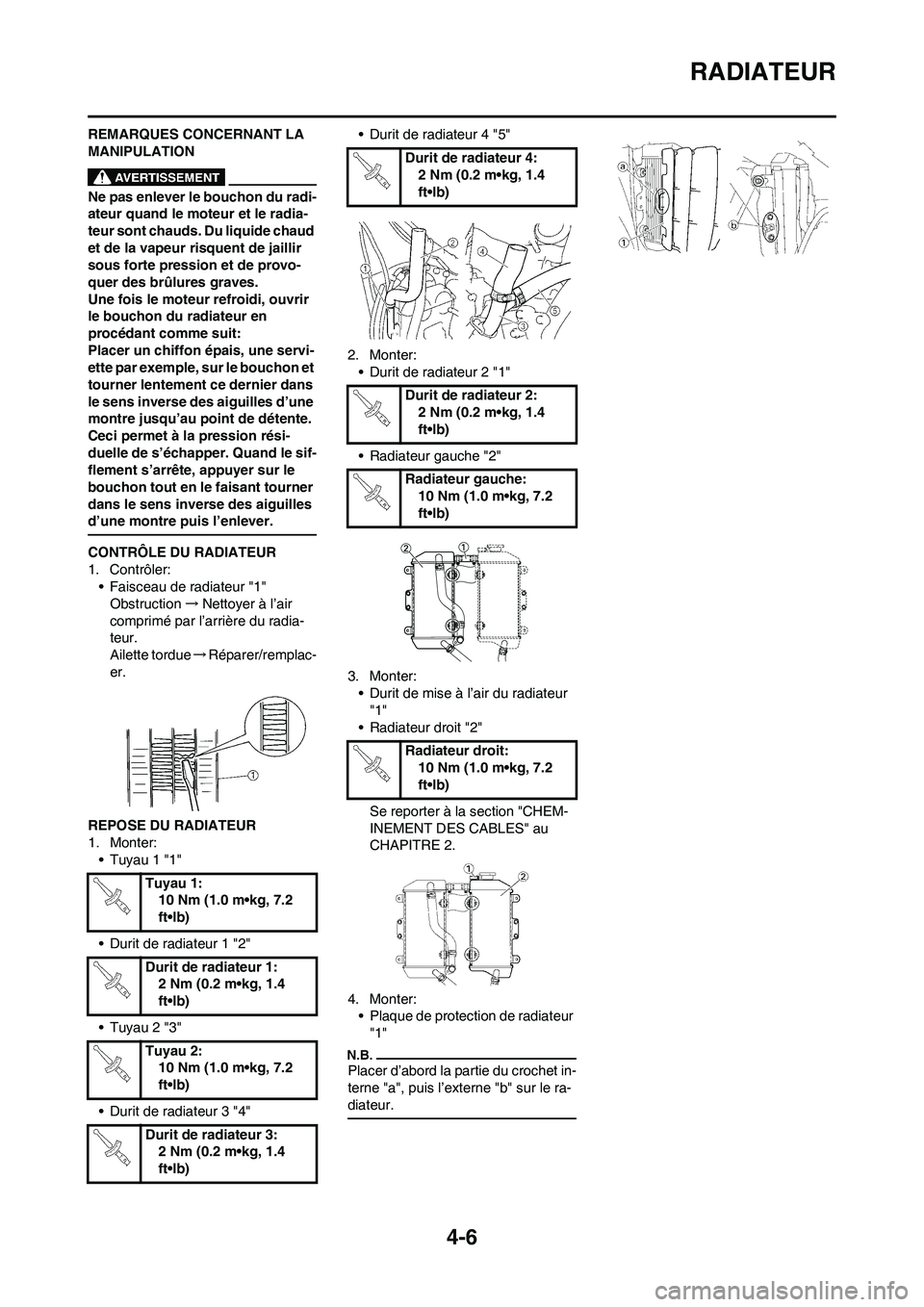

RADIATEUR
REMARQUES CONCERNANT LA
MANIPULATION
Ne pas enlever le bouchon du radi-
ateur quand le moteur et le radia-
teur sont chauds. Du liquide chaud
et de la vapeur risquent de jaillir
sous forte pression et de provo-
quer des brûlures graves.
Une fois le moteur refroidi, ouvrir
le bouchon du radiateur en
procédant comme suit:
Placer un chiffon épais, une servi-
ette par exemple, sur le bouchon et
tourner lentement ce dernier dans
le sens inverse des aiguilles d’une
montre jusqu’au point de détente.
Ceci permet à la pression rési-
duelle de s’échapper. Quand le sif-
flement s’arrête, appuyer sur le
bouchon tout en le faisant tourner
dans le sens inverse des aiguilles
d’une montre puis l’enlever.
CONTRÔLE DU RADIATEUR
1. Contrôler:
• Faisceau de radiateur "1"
Obstruction→Nettoyer à l’air
comprimé par l’arrière du radia-
teur.
Ailette tordue→Réparer/remplac-
er.
REPOSE DU RADIATEUR
1. Monter:
• Tuyau 1 "1"
• Durit de radiateur 1 "2"
• Tuyau 2 "3"
• Durit de radiateur 3 "4"• Durit de radiateur 4 "5"
2. Monter:
• Durit de radiateur 2 "1"
• Radiateur gauche "2"
3. Monter:
• Durit de mise à l’air du radiateur
"1"
• Radiateur droit "2"
Se reporter à la section "CHEM-
INEMENT DES CABLES" au
CHAPITRE 2.
4. Monter:
• Plaque de protection de radiateur
"1"
Placer d’abord la partie du crochet in-
terne "a", puis l’externe "b" sur le ra-
diateur.
Tuyau 1:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Durit de radiateur 1:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Tuyau 2:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Durit de radiateur 3:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Durit de radiateur 4:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Durit de radiateur 2:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Radiateur gauche:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Radiateur droit:
10 Nm (1.0 m•kg, 7.2
ft•lb)

4-7

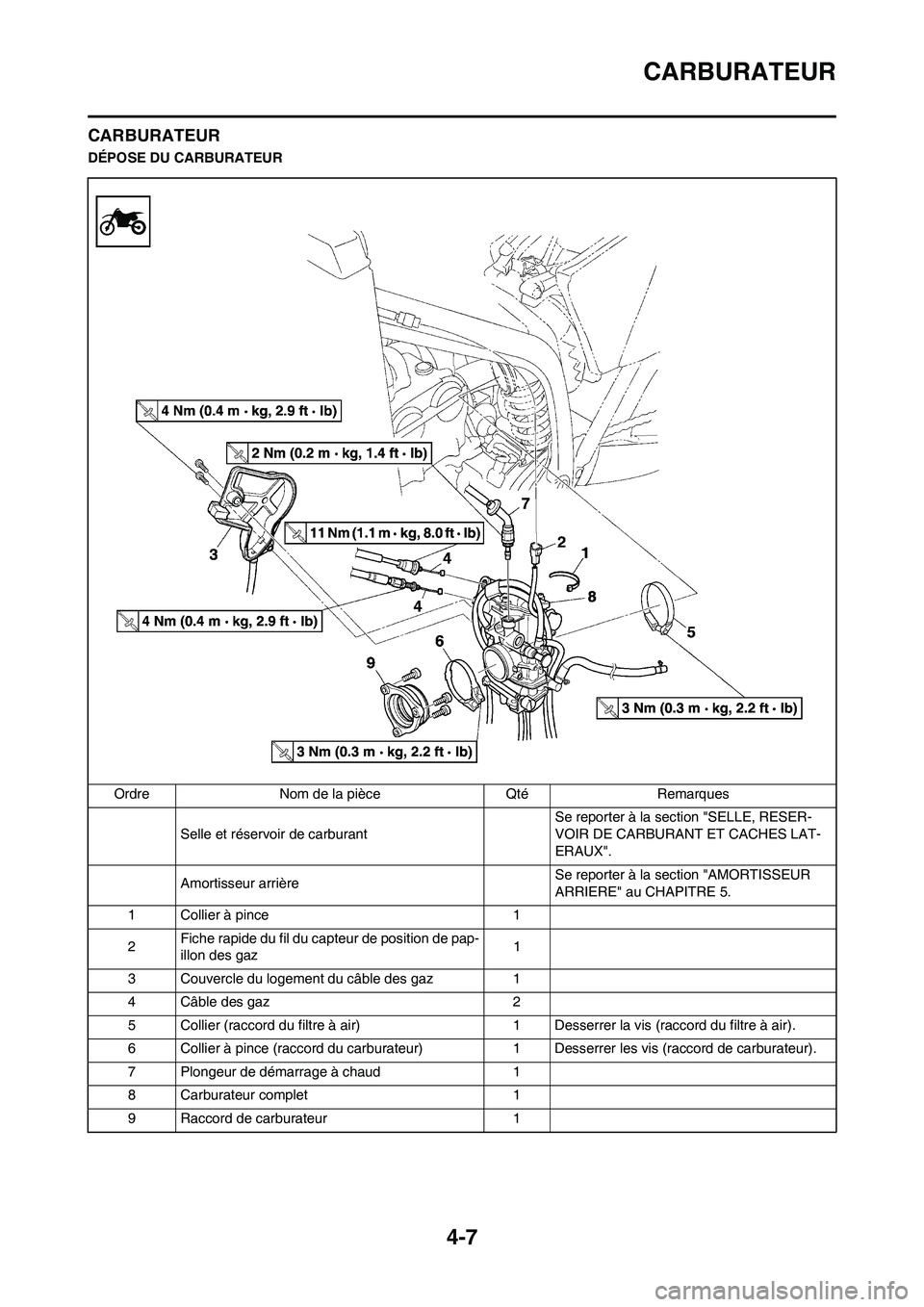

CARBURATEUR
CARBURATEUR
DÉPOSE DU CARBURATEUR
Ordre Nom de la pièce Qté Remarques
Selle et réservoir de carburant Se reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LAT-
ERAUX".
Amortisseur arrière Se reporter à la section "AMORTISSEUR
ARRIERE" au CHAPITRE 5.
1 Collier à pince 1
2Fiche rapide du fil du capteur de position de pap-
illon des gaz1
3 Couvercle du logement du câble des gaz 1
4 Câble des gaz 2
5 Collier (raccord du filtre à air) 1 Desserrer la vis (raccord du filtre à air).
6 Collier à pince (raccord du carburateur) 1 Desserrer les vis (raccord de carburateur).
7 Plongeur de démarrage à chaud 1
8 Carburateur complet 1
9 Raccord de carburateur 1

4-8

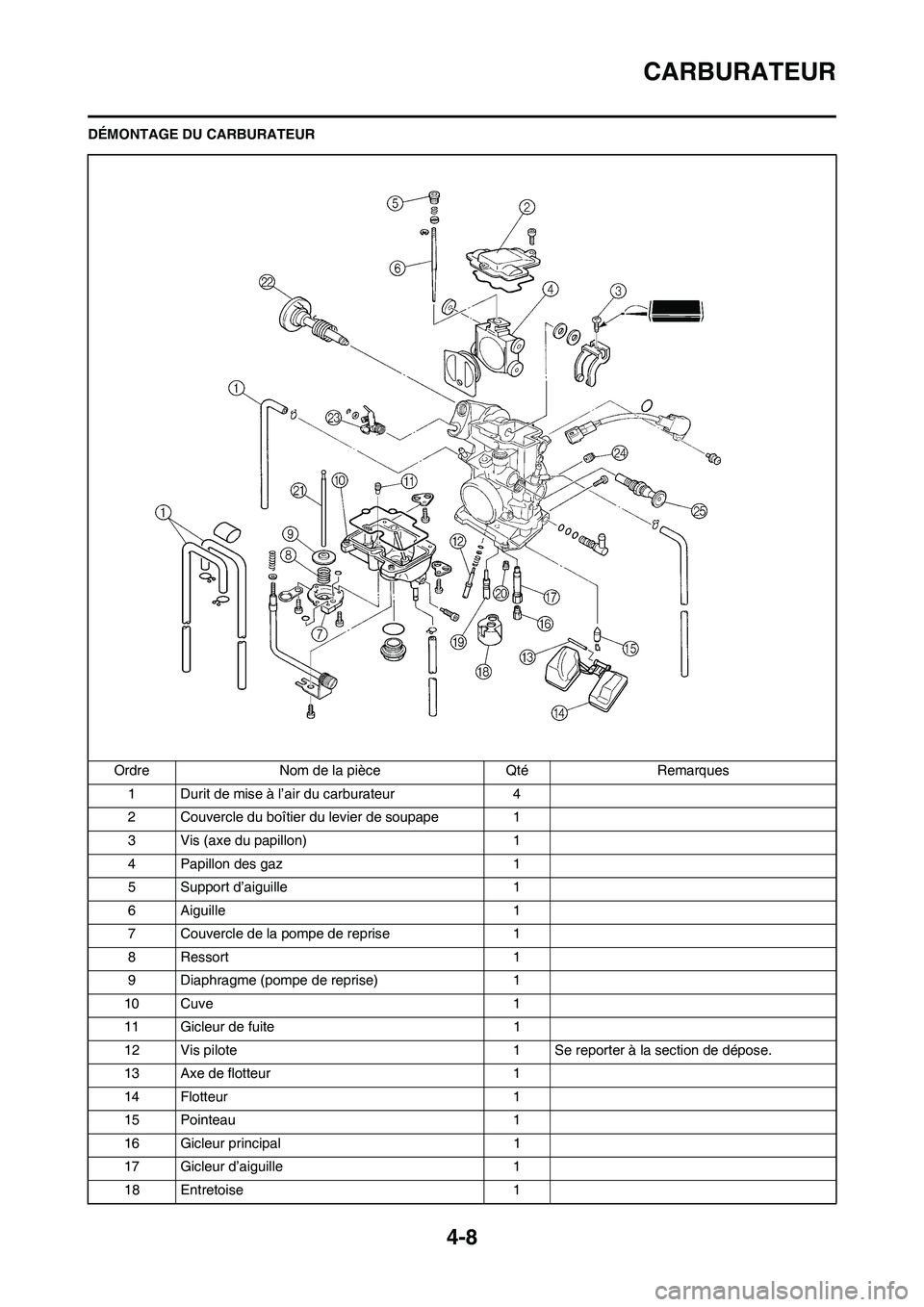

CARBURATEUR
DÉMONTAGE DU CARBURATEUR
Ordre Nom de la pièce Qté Remarques
1 Durit de mise à l’air du carburateur 4
2 Couvercle du boîtier du levier de soupape 1
3 Vis (axe du papillon) 1
4 Papillon des gaz 1
5 Support d’aiguille 1
6 Aiguille 1
7 Couvercle de la pompe de reprise 1
8Ressort 1
9 Diaphragme (pompe de reprise) 1
10 Cuve 1
11 Gicleur de fuite 1
12 Vis pilote 1 Se reporter à la section de dépose.
13 Axe de flotteur 1
14 Flotteur 1
15 Pointeau 1
16 Gicleur principal 1
17 Gicleur d’aiguille 1
18 Entretoise 1

4-9

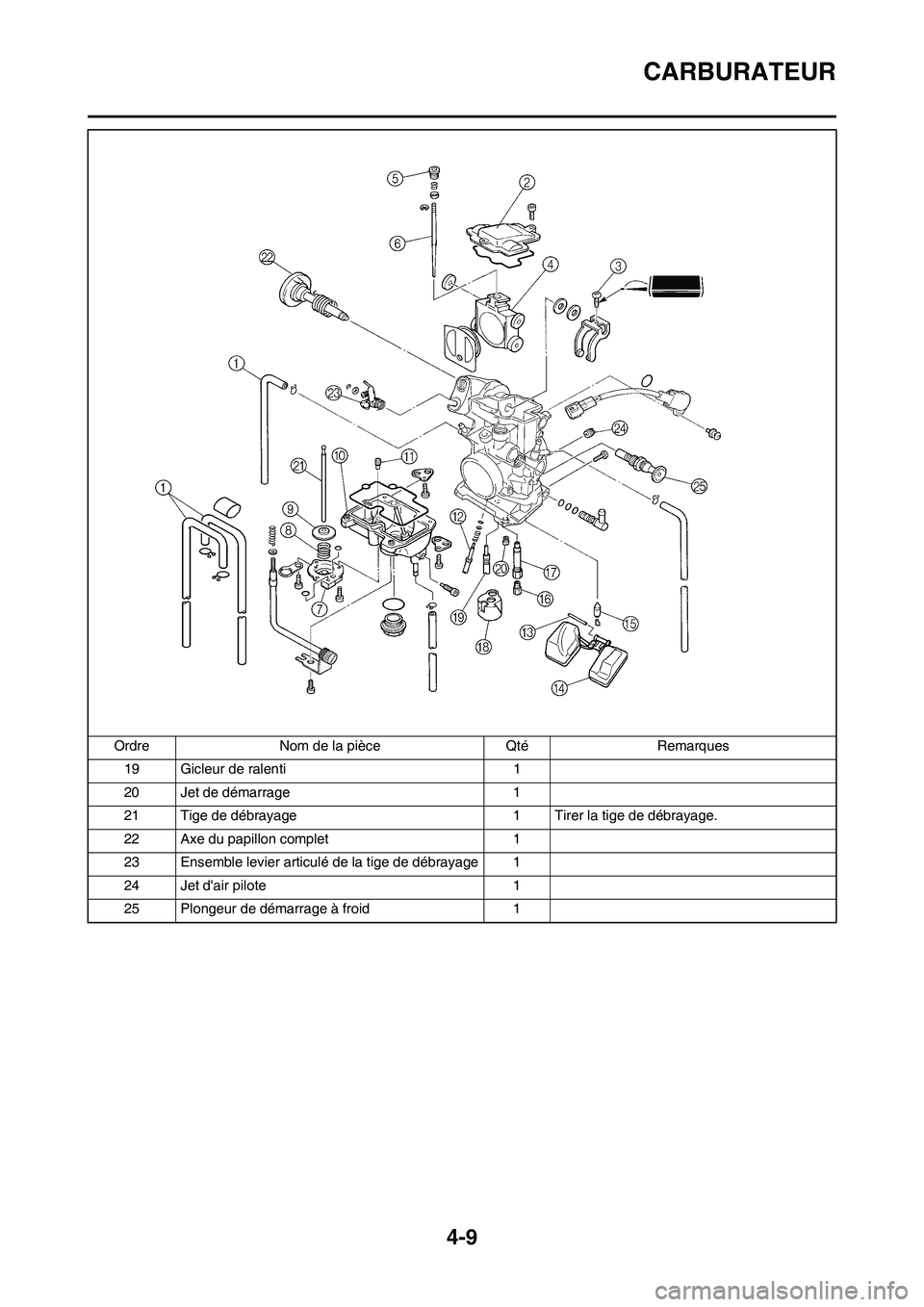

CARBURATEUR
19 Gicleur de ralenti 1
20 Jet de démarrage 1
21 Tige de débrayage 1 Tirer la tige de débrayage.
22 Axe du papillon complet 1
23 Ensemble levier articulé de la tige de débrayage 1
24 Jet d'air pilote 1
25 Plongeur de démarrage à froid 1 Ordre Nom de la pièce Qté Remarques
