COMPOSANTS ELECTRIQUES
8-51
2. Contrôler:
• Résistance maximum du capteur de position
de papillon des gaz
Hors spécifications  Remplacer.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Connecter le multimètre ( 1k) au capteur
de position de papillon des gaz.
b. Contrôler la résistance maximum du capteur
de position de papillon des gaz.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Monter:
• Capteur de position d’accélérateur
N.B.
Après le montage du capteur de position de pa-
pillon des gaz, régler son angle correctement.
Voir “REGLAGE DU CAPTEUR DE POSITION
DE PAPILLON DES GAZ” à la page 7-11.
FAS1SL5345
CONTROLE DE LA TENSION D’ENTREE DU
CAPTEUR DE POSITION DE PAPILLON DES
GAZ
1. Contrôler:
• Tension d’entrée du capteur de position de
papillon des gaz
Hors spécifications Remplacer le boîtier
de commande électronique.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Connecter le faisceau de test S-capteur de
pression (3P) au coupleur du capteur de po-
sition de papillon des gaz et au faisceau de
fils.
b. Connecter le multimètre (20 V CC) au fais-
ceau de test S-capteur de pression (3P).
c. Mettre le moteur en marche.
d. Mesurer la tension d’entrée du capteur de
position de papillon des gaz.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Résistance
6.30 k
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Sonde positive du multimètre 
Bleu “1”
• Sonde négative du multimètre 
Noir/bleu “2”
21
Tension d’entrée du capteur de
position de papillon des gaz
4-6 V
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
Faisceau de test S-capteur de
pression (3P)
90890-03207
YU-03207
• Sonde positive du multimètre 
Bleu “1”
• Sonde négative du multimètre 
Noir/bleu “2”
21

COMPOSANTS ELECTRIQUES
8-52

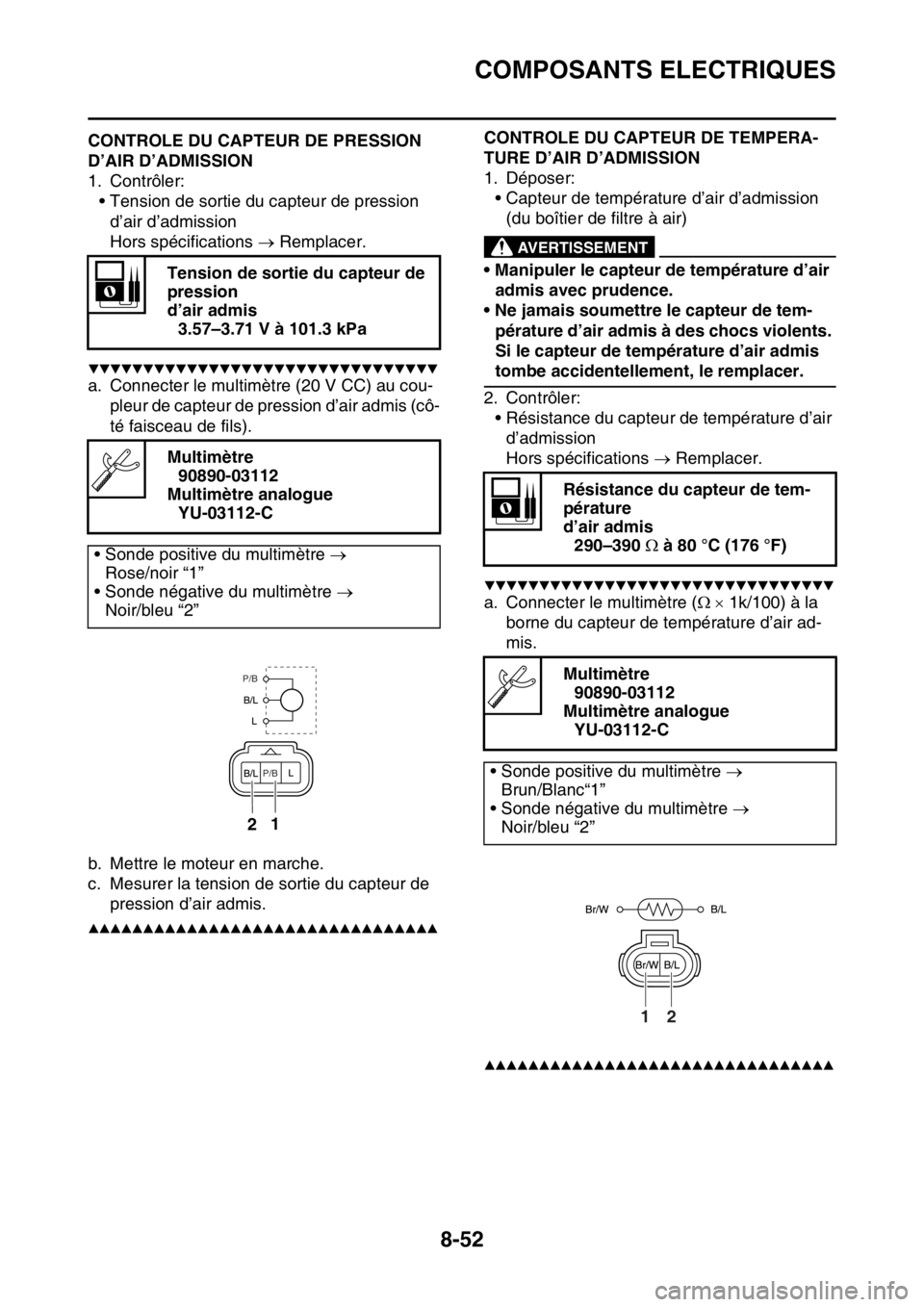

FAS1SL5346CONTROLE DU CAPTEUR DE PRESSION
D’AIR D’ADMISSION
1. Contrôler:
• Tension de sortie du capteur de pression
d’air d’admission
Hors spécifications  Remplacer.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Connecter le multimètre (20 V CC) au cou-
pleur de capteur de pression d’air admis (cô-
té faisceau de fils).
b. Mettre le moteur en marche.
c. Mesurer la tension de sortie du capteur de
pression d’air admis.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS1SL5347
CONTROLE DU CAPTEUR DE TEMPERA-
TURE D’AIR D’ADMISSION
1. Déposer:
• Capteur de température d’air d’admission
(du boîtier de filtre à air)
EWA1DX1010
AVERTISSEMENT
• Manipuler le capteur de température d’air
admis avec prudence.
• Ne jamais soumettre le capteur de tem-
pérature d’air admis à des chocs violents.
Si le capteur de température d’air admis
tombe accidentellement, le remplacer.
2. Contrôler:
• Résistance du capteur de température d’air
d’admission
Hors spécifications  Remplacer.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Connecter le multimètre ( 1k/100) à la
borne du capteur de température d’air ad-
mis.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Tension de sortie du capteur de
pression
d’air admis
3.57–3.71 V à 101.3 kPa
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Sonde positive du multimètre 
Rose/noir “1”
• Sonde négative du multimètre 
Noir/bleu “2”
12
P/B
P/B
Résistance du capteur de tem-
pérature
d’air admis
290–390  à 80 °C (176 °F)
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Sonde positive du multimètre 
Brun/Blanc“1”
• Sonde négative du multimètre 
Noir/bleu “2”
12

COMPOSANTS ELECTRIQUES
8-53
FAS1SL5348CONTROLE DU CONTACTEUR DE POINT
MORT
1. Déposer:
• Contacteur de point mort
2. Contrôler:
• Contacteur de point mort
Hors spécifications  Remplacer.

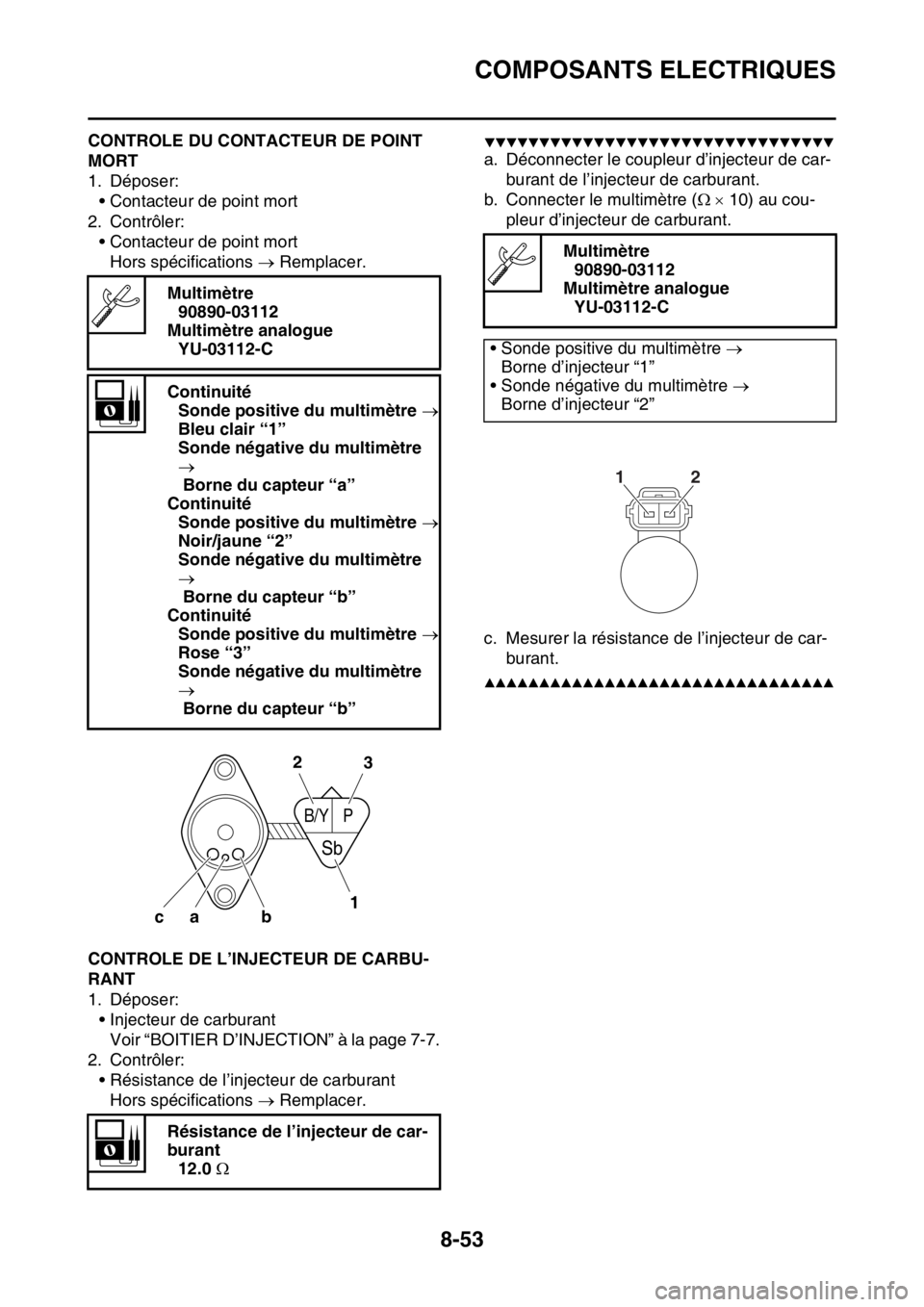

FAS1SL5349CONTROLE DE L’INJECTEUR DE CARBU-
RANT
1. Déposer:
• Injecteur de carburant
Voir “BOITIER D’INJECTION” à la page 7-7.
2. Contrôler:
• Résistance de l’injecteur de carburant
Hors spécifications  Remplacer.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Déconnecter le coupleur d’injecteur de car-
burant de l’injecteur de carburant.
b. Connecter le multimètre ( 10) au cou-
pleur d’injecteur de carburant.
c. Mesurer la résistance de l’injecteur de car-
burant.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
Continuité
Sonde positive du multimètre 
Bleu clair “1”
Sonde négative du multimètre

Borne du capteur “a”
Continuité
Sonde positive du multimètre 
Noir/jaune “2”
Sonde négative du multimètre

Borne du capteur “b”
Continuité
Sonde positive du multimètre 
Rose “3”
Sonde négative du multimètre

Borne du capteur “b”
Résistance de l’injecteur de car-
burant
12.0 
b ca
B/YP
Sb
2
13
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Sonde positive du multimètre 
Borne d’injecteur “1”
• Sonde négative du multimètre 
Borne d’injecteur “2”
12

COMPOSANTS ELECTRIQUES
8-54

9
PANNES ET DIAGNOSTICS
PANNES ET DIAGNOSTICS............................................................................ 9-1
RENSEIGNEMENTS GENERAUX............................................................. 9-1
ECHECS DE DEMARRAGE ...................................................................... 9-1
REGIME DE RALENTI INCORRECT ......................................................... 9-1
MAUVAIS RENDEMENT A VITESSES MOYENNES ET ELEVEES ......... 9-2
PASSAGE DES VITESSES DEFECTUEUX .............................................. 9-2
LE SELECTEUR NE SE DEPLACE PAS ................................................... 9-2
DECROCHAGE DE L’EMBRAYAGE ......................................................... 9-2
EMBRAYAGE DEFECTUEUX ................................................................... 9-2
SURCHAUFFE ........................................................................................... 9-3
TEMPERATURE ANORMALEMENT BASSE ............................................ 9-3
FAIBLE PUISSANCE DE FREINAGE ........................................................ 9-3
BRAS DE FOURCHE DEFECTUEUX........................................................ 9-3
MANIABILITE INSTABLE ........................................................................... 9-4
LISTE DES ACTIONS D’AUTODIAGNOSTIC ET DE SECURITE
INTEGREE....................................................................................................... 9-5

PANNES ET DIAGNOSTICS
9-1
FAS1SL5350
PANNES ET DIAGNOSTICS
FAS1SL5351RENSEIGNEMENTS GENERAUX
N.B.
Ce chapitre ne couvre pas toutes les causes de
panne possibles. Il devrait toutefois s’avérer
utile comme guide de diagnostic et dépannage
de base. Se reporter à la procédure correspon-
dante dans ce manuel pour le contrôle, le ré-
glage et le remplacement des pièces.
FAS1SL5352ECHECS DE DEMARRAGE
Moteur
1. Cylindre et culasse
• Bougie desserrée
• Culasse ou cylindre desserré
• Joint de culasse endommagé
• Joint de cylindre endommagé
• Cylindre usé ou endommagé
• Jeu de soupape incorrect
• Mauvaise étanchéité de la soupape
• Contact soupape-siège de soupape incor-
rect
• Calage de distribution incorrect
• Ressort de soupape défectueux
• Soupape grippée
2. Piston et segment(s) de piston
• Segment de piston monté incorrectement
• Segment de piston endommagé, usé ou dé-
térioré
• Segment de piston grippé
• Piston grippé ou endommagé
3. Filtre à air
• Filtre à air monté incorrectement
• Elément du filtre à air bouché
4. Carter moteur et vilebrequin
• Carter moteur monté incorrectement
• Vilebrequin grippé
Système d’alimentation en carburant
1. Réservoir de carburant
• Réservoir de carburant vide
• Durite de mise à l’air du réservoir de carbu-
rant bouchée
• Carburant détérioré ou encrassé
• Durite d’alimentation bouchée ou endom-
magée
2. Pompe à carburant
• Pompe à carburant défectueuse3. Boîtier d’injection
• Carburant détérioré ou encrassé
• Air aspiré à l’intérieur
Circuit électrique
1. Bougie
• Ecartement des électrodes incorrect
• Plage de chaleur de bougie incorrecte
• Bougie encrassée
• Electrode usée ou endommagée
• Isolant usé ou endommagé
2. Bobine d’allumage
• Corps de la bobine d’allumage fissuré ou
brisé
• Enroulements primaires ou secondaires
coupés ou court-circuités
3. Système d’allumage
• Boîtier de commande électronique dé-
fectueux.
• Capteur de position du vilebrequin dé-
fectueux
• Clavette demi-lune de rotor d’alternateur bri-
sée
4. Contacteurs et câblage
• Boîtier de commande électronique dé-
fectueux.
• Coupe-circuit du moteur défectueux
• Câblage coupé ou court-circuité
• Contacteur de point mort défectueux
• Circuit mis à la masse incorrectement
• Branchements lâches
FAS1SL5353REGIME DE RALENTI INCORRECT
Moteur
1. Cylindre et culasse
• Jeu de soupape incorrect
• Composants de la commande des soup-
apes endommagés
2. Filtre à air
• Elément du filtre à air bouché
Système d’alimentation en carburant
1. Boîtier d’injection
• Raccord du boîtier d’injection endommagé
ou lâche
• Boîtiers d’injection synchronisés incorrecte-
ment
• Garde de câble des gaz incorrecte
• Boîtier d’injection noyé

PANNES ET DIAGNOSTICS
9-2
Circuit électrique
1. Bougie
• Ecartement des électrodes incorrect
• Plage de chaleur de bougie incorrecte
• Bougie encrassée
• Electrode usée ou endommagée
• Isolant usé ou endommagé
• Capuchon de bougie défectueux
2. Bobine d’allumage
• Enroulements primaires ou secondaires
coupés ou court-circuités
• Bobine d’allumage fissurée ou brisée
3. Système d’allumage
• Boîtier de commande électronique dé-
fectueux.
• Capteur de position du vilebrequin dé-
fectueux
• Clavette demi-lune de rotor d’alternateur bri-
sée
FAS1SL5354MAUVAIS RENDEMENT A VITESSES MOY-
ENNES ET ELEVEES
Voir “ECHECS DE DEMARRAGE” à la page 9-
1
Moteur
1. Filtre à air
• Elément du filtre à air bouché
Systeme d’alimentation en carburant
1. Pompe à carburant
• Pompe à carburant défectueuse
2. Boîtier d’injection
• Boîtier d’injection défectueux
3. ECU
• Boîtier de commande électronique dé-
fectueux.
FAS1SL5355PASSAGE DES VITESSES DEFECTUEUX
Le passage des vitesses est difficile
Voir “EMBRAYAGE” à la page 5-39.
FAS1SL5356LE SELECTEUR NE SE DEPLACE PAS
Arbre de selecteur
• Arbre de sélecteur tordu
Tambour et fourchettes de sélection
• Corps étranger dans une gorge du tambour
de sélection
• Fourchette de sélection grippée
• Barre de guidage de fourchette de sélection
tordueBoîte de vitesses
• Pignon de la boîte de vitesses grippé
• Corps étranger entre les pignons de la boîte
de vitesses
• Boîte de vitesses montée incorrectement
FAS1SL5357DECROCHAGE DE L’EMBRAYAGE
Arbre de selecteur
• Position du sélecteur incorrecte
• Retour du doigt de verrouillage incorrect
Fourchettes de sélection
• Fourchette de sélection usée
Tambour de sélection
• Jeu axial incorrect
• Gorge du tambour de sélection usée
Boîte de vitesses
• Crabot de pignon usé
FAS1SL5358EMBRAYAGE DEFECTUEUX
L’embrayage glisse
1. Embrayage
• Embrayage monté incorrectement
• Ressort d’appui du plateau de pression
lâche ou détérioré
• Disque garni usé
• Disque d’embrayage usé
2. Huile moteur
• Niveau d’huile incorrect
• Viscosité d’huile incorrecte (faible)
• Huile détériorée
Patinages de l’embrayage
1. Embrayage
• Ressorts d’appui du plateau de pression
tendus de manière inégale
• Plateau de pression dévoyé
• Disque d’embrayage tordu
• Disque garni bombé
• Tige de poussée d’embrayage tordue
• Noix d’embrayage endommagée
• Bague de pignon mené de transmission pri-
maire brûlée
2. Huile moteur
• Niveau d’huile incorrect
• Viscosité d’huile incorrecte (élevée)
• Huile détériorée

PANNES ET DIAGNOSTICS
9-3
FAS1SL5359SURCHAUFFE
Moteur
1. Culasse et piston
• Importante accumulation de carbone
• Passages de liquide de refroidissement
bouchés
2. Huile moteur
• Niveau d’huile incorrect
• Viscosité d’huile incorrecte
• Qualité d’huile inférieure
Système de refroidissement
1. Liquide de refroidissement
• Niveau bas de liquide de refroidissement
2. Radiateur
• Radiateur endommagé ou présentant une
fuite
• Bouchon du radiateur défectueux
• Ailette du radiateur tordue ou endommagée
3. Pompe à eau
• Pompe à eau endommagée ou défectueuse
• Durite endommagée
• Mauvaise connexion de durite
• Tuyau endommagé
• Mauvaise connexion de tuyau
Système d’alimentation en carburant
1. Boîtier d’injection
• Raccord du boîtier d’injection endommagé
ou lâche
2. Filtre à air
• Elément du filtre à air bouché
Châssis
1. Frein(s)
• Frein d’entraînement
Circuit électrique
1. Bougie
• Ecartement des électrodes incorrect
• Plage de chaleur de bougie incorrecte
2. Système d’allumage
• Boîtier de commande électronique dé-
fectueux.
• Capteur de température du liquide de re-
froidissement défectueux
FAS1SL5360
TEMPERATURE ANORMALEMENT BASSE
Système de refroidissement
• Capteur de température du liquide de refroid-
issement défectueux
FAS1SL5361FAIBLE PUISSANCE DE FREINAGE
• Plaquette de frein usée
• Disque de frein usé
• Air dans le circuit des freins hydrauliques
• Fuite de liquide de frein
• Nécessaire de réparation de maître-cylindre
défectueux
• Kit d’étrier de frein défectueux
• Joint d’étrier de frein défectueux
• Vis de raccord desserrée
• Durite de frein endommagée
• Huile ou graisse sur le disque de frein
• Huile ou graisse sur la plaquette de frein
• Niveau de liquide de frein incorrect
FAS1SL5362BRAS DE FOURCHE DEFECTUEUX
Fuite d’huile
• Tube plongeur tordu, endommagé ou rouillé
• Fourreau fissuré ou endommagé
• Bague d’étanchéité montée incorrectement
• Lèvre de bague d’étanchéité endommagée
• Niveau d’huile incorrect (élevé)
• Vis de pipe d’amortissement équipée desser-
rée
• Rondelle en cuivre de vis de pipe d’amortisse-
ment équipée endommagée
• Joint torique de vis de chapeau fissuré ou en-
dommagé
Défaillance
• Tube plongeur tordu ou endommagé
• Fourreau tordu ou endommagé
• Ressort de fourche brisé
• Pipe d’amortissement tordue ou endomma-
gée
• Viscosité d’huile incorrecte
• Niveau d’huile incorrect

PANNES ET DIAGNOSTICS
9-4
FAS1SL5363MANIABILITE INSTABLE
1. Guidon
• Guidon tordu ou monté incorrectement
2. Composants de tête de fourche
• Té supérieur monté incorrectement
• Té inférieur monté incorrectement
(écrou crénelé serré incorrectement)
• Colonne de direction tordue
• Roulement à billes ou cage de roulement
endommagé(e)
3. Bras de fourche
• Niveaux d’huile inégaux (sur les deux bras
de fourche)
• Ressort de fourche tendu de manière iné-
gale (sur les deux bras de fourche)
• Ressort de fourche brisé
• Tube plongeur tordu ou endommagé
• Fourreau tordu ou endommagé
4. Bras oscillant
• Roulement ou bague usé(e)
• Bras oscillant tordu ou endommagé
5. Combiné(s) ressort-amortisseur arrière
• Ressort d’amortisseur arrière défectueux
• Fuite d’huile ou d’essence
6. Pneu(s)
• Pressions de gonflage inégales (avant et ar-
rière)
• Pression de gonflage des pneus incorrecte
• Usure des pneus inégale
7. Roue(s)
• Equilibrage des roues incorrect
• Rayon brisé ou lâche
• Roulement de roue endommagé
• Axe de roue tordu ou desserré
• Voile de roue excessif
8. Couple
• Cadre tordu
• Tube de direction endommagé
• Cage de roulement montée incorrectement

LISTE DES ACTIONS D’AUTODIAGNOSTIC ET DE SECURITE IN-
TEGREE
9-5
FAS1SL5364
LISTE DES ACTIONS D’AUTODIAGNOSTIC ET DE SECURITE INTEGREE
LISTE DES CODES DE DIAGNOSTIC
ERREUR DE COMMUNICATION AVEC L’OUTIL DE DIAGNOSTIC YAMAHACode de
défail-
lance.ELEMENT Page
12 Capteur de position du vilebrequin: aucun signal normal n’est reçu en
provenance du capteur de position du vilebrequin.8-14
13 Capteur de pression d’air admis: circuit ouvert ou court-circuit détecté. 8-15
14 Capteur de pression d’air admis: défaillance du circuit de durites (du-
rite bouchée ou détachée)8-17
15 Capteur de position de papillon des gaz: circuit ouvert ou court-circuit
détecté.8-18
16 Capteur de position de papillon des gaz: Le capteur de position de pa-
pillon des gaz est détecté.8-20
21 Capteur de température du liquide de refroidissement: circuit ouvert
ou court-circuit détecté.8-21
22 Capteur de température d’air admis: circuit ouvert ou court-circuit dé-
tecté.8-23
30 Le véhicule a été renversé. 8-24
33 Bobine d’allumage: circuit ouvert ou court-circuit détecté au niveau du
fil primaire de la bobine d’allumage.8-25
39 Injecteur: circuit ouvert ou court-circuit détecté. 8-27
41 Boîtier de commande électronique: défaillance du capteur de sécurité
de chute intégré8-28
44 N° de code de défaillance EEPROM: une erreur est détectée en cours
de lecture ou d’écriture sur la mémoire morte programmable effaçable
électriquement.8-29
46 Alimentation électrique des circuits du véhicule: une tension normale
n’est pas fournie au boîtier de commande électronique.8-30
50 Boîtier de commande électronique: mémoire du boîtier de commande
électronique défectueuse8-31
Code de
défail-
lance.ELEMENT Page
En at-
tente de
connexionAucun signal de communication n’est reçu en provenance du boîtier
de commande électronique. 8-32
Er-2 Impossibilité de recevoir les signaux du boîtier de commande électro-
nique dans la période spécifiée.8-33
Er-3 Les données du boîtier de commande électronique ne peuvent pas
être reçues correctement.8-34
Er-4 Les données enregistrées ne peuvent être reçues de l’outil de diag-
nostic Yamaha.8-36
