FREIN AVANT
4-17
FASB111135INTRODUCTIONEWA
AVERTISSEMENT
Si vous devez démonter les composants de
frein à disque, respectez les précautions
suivantes.
• Ne jamais démonter les composants de
frein sauf si absolument nécessaire.
• En cas de problème avec les connexions
du circuit des freins hydrauliques, ef-
fectuez les travaux suivants.
Démonter le système de freinage, vidan-
gez le liquide de frein et nettoyez-le. Après
cela, ajouter une quantité suffisante de liq-
uide de frein. Ensuite, purger après le re-
montage.
• Utiliser uniquement du liquide de frein
pour le nettoyage des composants des
freins.
• Utiliser uniquement du liquide de frein
neuf pour le nettoyage des composants
des freins.
• Essuyer immédiatement tout liquide de
frein renversé pour éviter d’endommager
les surfaces peintes ou les pièces en plas-
tique.
• Manipuler le liquide de frein avec un soin
particulier pour éviter toute projection
dans vos yeux, afin que de ne pas perdre
la vue.
• PREMIERS SOINS EN CAS DE CONTACT
DU LIQUIDE DE FREIN AVEC LES YEUX:
• Rincer à l’eau pendant 15 minutes et con-
sulter immédiatement un médecin.
FASB111136CONTRÔLE DU DISQUE DE FREIN AVANT
1. Déposer:
• Roue avant
Voir “ROUE AVANT” à la page 4-3.
2. Contrôler:
• Disque de frein avant
Endommagement/grippage  Remplacer.
3. Mesurer:
• Épaisseur du disque de frein
Mesurer l’épaisseur du disque de frein à dif-
férents emplacements.
Hors spécifications  Remplacer.4. Monter:
• Roue avant
Voir “ROUE AVANT” à la page 4-3.
FASB111137DÉPOSE DE L’ÉTRIER DE FREIN AVANT
N.B.
Vidanger le liquide de frein de l’ensemble du
circuit de freinage avant le démontage de l’étri-
er de frein.
1. Déposer:
• Boulon de raccord
• Rondelles en cuivre
• Durit de frein
N.B.
Placer l’extrémité de la durite de frein dans un
récipient et pomper le liquide de frein pour l’ex-
traire.
FASB111138DÉMONTAGE DE L’ÉTRIER DE FREIN
AVANT
1. Déposer:
• Piston d’étrier de frein “1”
• Joint antipoussière de piston d'étrier de frein
“2”
• Joints de piston d’étrier de frein “3”Épaisseur minimum de disque de
frein
2.5 mm (0.10 in)
3
2
1

FREIN AVANT
4-18
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Insuffler de l’air comprimé dans l’ouverture
de raccord de durite de frein pour faire sortir
le piston de l’étrier de frein.
EWA
AVERTISSEMENT
• Couvrir le piston d’étrier de frein avec un
chiffon. Veiller à ne pas se faire blesser
lorsque le piston est expulsé de l’étrier de
frein.
• Ne pas utiliser un tournevis etc. pour dé-
poser le piston d’étrier de frein.
b. Déposer le joint antipoussière de piston
d'étrier de frein et le joint de piston d’étrier
de frein.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FASB111139CONTRÔLE DE L’ÉTRIER DE FREIN AVANT
1. Contrôler:
• Piston d’étrier de frein “1”
Rouille/rayures/usure  Remplacer le pis-
ton d’étrier de frein.
• Cylindre d’étrier de frein “2”
Rayures/usure  Remplacer l’ensemble
d’étrier de frein.
• Corps d’étrier de frein “3”
Craquelures/endommagement  Remplac-
er l’ensemble d’étrier de frein.
• Passages d’alimentation en liquide de frein
(corps d’étrier de frein)
Obstruction  Nettoyer à l’air comprimé.
EWA
AVERTISSEMENT
En cas de démontage d’un étrier de frein,
remplacer le joint de piston d’étrier de frein
et le joint antipoussière de piston d’étrier de
frein par des joints neufs.
2. Contrôler:
• Support d’étrier de frein
Fissure/endommagement  Remplacer.
FASB111140MONTAGE DE L’ÉTRIER DE FREIN AVANTEWA
AVERTISSEMENT
• Avant la pose, nettoyer et lubrifier les
pièces internes. Utiliser uniquement du
liquide de frein neuf pour le nettoyage et la
lubrification.
• Ne jamais utiliser de solvants sur les com-
posants de frein internes car ils provo-
queront le gonflement et la déformation
des joints de piston.
• En cas de démontage d’un étrier de frein,
remplacer le joint de piston d’étrier de
frein et le joint antipoussière de piston
d’étrier de frein par des joints neufs.
FASB111141MONTAGE DU PISTON D’ÉTRIER DE FREIN
1. Nettoyer:
• Étrier de frein
• Joint de piston d’étrier de frein
• Joint antipoussière de piston d'étrier de frein
• Piston d’étrier de frein
Utiliser du liquide de frein pour le nettoyage.
2. Monter:
• Joints de piston d’étrier de frein “1”
• Joint antipoussière de piston d'étrier de frein
“2”
EWA
AVERTISSEMENT
Toujours utiliser de nouveaux joint et joint
antipoussière de piston d'étrier de frein.
N.B.
• Appliquez de la graisse de silicone sur le joint
de piston de l’étrier de frein et sur le joint
cache-poussière de piston de l’étrier de frein.
• Insérer correctement le joint et le joint anti-
poussière de piston d'étrier de frein dans la
rainure de l'étrier de frein.
2
113
Liquide de frein spécifié
DOT 4
New
New

FREIN AVANT
4-19
3. Monter:
• Piston d’étrier de frein “1”
N.B.
Appliquer le liquide de frein sur la surface exté-
rieure du piston.
ECA
ATTENTION
• Monter le piston en orientant sa face “a”
vers l’étrier de frein.
• Ne jamais forcer pour insérer.
FASB111142MONTAGE DE L’ÉTRIER DE FREIN AVANT
1. Monter:
• Support d’étrier de frein avant
• Étrier de frein avant
(provisoirement)
• Rondelles en cuivre
• Durite de frein
• Vis de raccord
EWA
AVERTISSEMENT
Un cheminement correct des durites de
frein est indispensable au fonctionnement
en toute sécurité du véhicule.
ECA
ATTENTION
S’assurer que la partie tubulaire “a” de la
durite de frein touche la saillie “b” de l’étrier
de frein.
2. Monter:
• Étrier de frein avant
• Ressort de plaquette de frein
• Plaquette de frein
• Goupille de plaquette de frein
• Support de durit de frein
Voir “CONTROLE DES PLAQUETTES DE
FREIN AVANT” à la page 3-30.
3. Serrer:
• Vis de patte de bridage de durite de frein “1”
N.B.
S'assurer que le support de durite de frein “2”
est posé avec son extrémité supérieure “a”
alignée avec la peinture “b” sur la durite de
frein.
4. Verser du liquide de frein dans le réservoir
du maître-cylindre de frein jusqu’au niveau
spécifié. Support d’étrier de frein avant
28 Nm (2.8 m·kgf, 20 ft·lbf)
Vis de raccord de durite de frein
30 Nm (3.0 m·kgf, 22 ft·lbf)
1
1
22
1
a
1
New
T R..
Goupille de plaquette de frein
17 Nm (1.7 m·kgf, 12 ft·lbf)
Vis de patte de bridage de durite
de frein
9 Nm (0.9 m·kgf, 6.5 ft·lbf)
a
b
T R..
T R..
2
1 b
a

FREIN AVANT
4-20
EWA
AVERTISSEMENT
• Utiliser exclusivement du liquide de frein
du type spécifié. D’autres liquides ris-
quent d’attaquer les joints en caoutchouc
et de provoquer des fuites et un mauvais
fonctionnement des freins.
• Faire l’appoint avec du liquide de frein du
même type que celui qui se trouve déjà
dans le circuit. Le mélange de liquides de
type différent risque de provoquer une ré-
action chimique et de nuire au bon fonc-
tionnement du frein.
• Lorsqu’on verse du liquide de frein, veiller
à ne pas laisser pénétrer de l’eau dans le
réservoir. L’eau abaisse fortement le point
d’ébullition du liquide et cela risque de for-
mer un bouchon de vapeur (ou “vapor
lock”).
ECA
ATTENTION
Le liquide de frein risque d’endommager les
surfaces peintes et les pièces en plastique.
Toujours essuyer immédiatement les écla-
boussures de liquide de frein.
5. Purger:
• Circuit de freinage
Voir “PURGE DU SYSTEME DE FREIN-
AGE” à la page 3-27.
6. Contrôler:
• Niveau du liquide de frein
Le repère de niveau minimum ou au-des-
sous  Ajouter.
Voir “CONTROLE DU NIVEAU DU LIQUIDE
DE FREIN” à la page 3-33.
7. Contrôler:
• Garde du levier de frein
Voir “REGLAGE DU FREIN AVANT” à la
page 3-28.
• Fonctionnement du levier de frein
Sensation de mollesse  Purger le circuit
de freinage.
Voir “PURGE DU SYSTEME DE FREIN-
AGE” à la page 3-27.
FASB111143DÉPOSE DU MAÎTRE-CYLINDRE DE FREIN
AVANT
N.B.
Vidanger le liquide de frein de l’ensemble du
circuit de freinage avant la dépose du maître-
cylindre de frein avant.
1. Déposer:
• Vis de raccord
• Rondelles en cuivre
• Durites de frein
N.B.
Pour vidanger tout le liquide de frein résiduel,
placer un récipient sous le maître-cylindre et
l’extrémité de la durite de frein.
FASB111144CONTRÔLE DU MAÎTRE-CYLINDRE DE
FREIN AVANT
1. Contrôler:
• Maître-cylindre de frein “1”
Endommagement/rayures/usure  Rem-
placer.
• Passages d’alimentation en liquide de frein
“2”
(corps du maître-cylindre de frein)
Obstruction  Nettoyer à l’air comprimé.
2. Contrôler:
• Kit de maître-cylindre de frein
Endommagement/rayures/usure  Rem-
placer.
3. Contrôler:
• Couvercle du réservoir du maître-cylindre
de frein
4. Contrôler:
• Durits de frein
Craquelures/endommagement/usure 
Remplacer. Liquide de frein spécifié
DOT 4
1
2

FREIN AVANT
4-21
FASB111145MONTAGE DU MAÎTRE-CYLINDRE DE
FREIN AVANT
EWA
AVERTISSEMENT
• Avant la pose, nettoyer et lubrifier les
pièces internes. Utiliser uniquement du
liquide de frein neuf pour le nettoyage et la
lubrification.
• Ne jamais utiliser de solvants sur les com-
posants de frein internes.
1. Nettoyez le maître-cylindre de frein et le kit
de maître-cylindre de frein avec du liquide
de frein.
2. Monter:
• Coupelle de maître-cylindre primaire “1”
• Coupelle de maître-cylindre secondaire “2”
Monter le piston du maître-cylindre de
frein“3”.
EWA
AVERTISSEMENT
Appliquer du liquide de frein sur les
coupelles de maître-cylindre et les monter
comme indiqué. Une mauvaise orientation
lors du montage peut provoquer un mau-
vais fonctionnement des freins.3. Monter:
• Ressort “1”
Monter le piston du maître-cylindre de
frein“2”.
N.B.
Monter le ressort ayant le plus petit diamètre in-
térieur sur le piston de maître-cylindre de frein.
4. Monter:
• Kit de maître-cylindre de frein “1”
• Rondelle “2”
• Circlip “3”
• Manchon antipoussière “4”
• Tige de débrayage “5”
N.B.
• Avant le montage, appliquer du liquide de
frein sur le kit de maître-cylindre de frein.
• Avant le montage, appliquer de la graisse de
silicone sur l’extrémité de la tige de débray-
age.
• Utiliser une pince à circlip pour monter le cir-
clip.
FASB111146REPOSE DU MAÎTRE-CYLINDRE DE FREIN
AVANT
1. Monter :
• Maître-cylindre de frein “1” Liquide de frein spécifié
DOT 4
12
3
2 1
3
Vis de support du maître-cylindre
de frein
9 Nm (0.9 m·kgf, 6.5 ft·lbf)
New
New
T R..

FREIN AVANT
4-22
N.B.
• Poser le support du maître-cylindre de frein
avant avec le repère “UP” orienté vers le haut.
• Serrer d’abord la vis supérieure, puis la vis in-
férieure.
2. Monter :
• Rondelles en cuivre
• Durits de frein
• Boulon de raccord
EWA13530
AVERTISSEMENT
Un cheminement correct des durites de
frein est indispensable au fonctionnement
en toute sécurité du véhicule.
ECA1DX1007
ATTENTION
Au cours du montage, mettre la durite de
frein en contact avec la saillie du maître-cyl-
indre de frein “a” et orienter sa partie
courbe “b” vers le bas.
N.B.
Tourner le guidon sur la gauche et sur la droite
pour s’assurer que la durite de frein ne touche
aucune autre pièce (par exemple, faisceau de
fils, câbles, fils). Régler si nécessaire.3. Verser du liquide de frein dans le réservoir
du maître-cylindre de frein jusqu’au niveau
spécifié.
EWA13540
AVERTISSEMENT
• Utiliser exclusivement du liquide de frein
du type spécifié. D’autres liquides ris-
quent d’attaquer les joints en caoutchouc
et de provoquer des fuites et un mauvais
fonctionnement des freins.
• Faire l’appoint avec du liquide de frein du
même type que celui qui se trouve déjà
dans le circuit. Le mélange de liquides de
type différent risque de provoquer une ré-
action chimique et de nuire au bon fonc-
tionnement du frein.
• Lorsqu’on verse du liquide de frein, veiller
à ne pas laisser pénétrer de l’eau dans le
réservoir. L’eau abaisse fortement le point
d’ébullition du liquide et cela risque de for-
mer un bouchon de vapeur (ou “vapor
lock”).
ECA13540
ATTENTION
Essuyer immédiatement tout liquide de
frein renversé pour éviter d’endommager
les surfaces peintes ou les pièces en plas-
tique.
4. Purger:
• Circuit de freinage
Voir “PURGE DU SYSTEME DE FREIN-
AGE” à la page 3-27.
5. Contrôler:
• Niveau du liquide de frein
Le repère de niveau minimum “a” ou au-des-
sous  Ajouter.
Voir “CONTROLE DU NIVEAU DU LIQUIDE
DE FREIN” à la page 3-33. Vis de raccord de durite de frein
30 Nm (3.0 m·kgf, 22 ft·lbf)
New
T R..
Liquide de frein spécifié
DOT 4

FREIN AVANT
4-23
6. Contrôler:
• Garde du levier de frein
Voir “REGLAGE DU FREIN AVANT” à la
page 3-28.
• Fonctionnement du levier de frein
Sensation de mollesse  Purger le circuit
de freinage.
Voir “PURGE DU SYSTEME DE FREIN-
AGE” à la page 3-27.

FREIN ARRIERE
4-24
FASB111147
FREIN ARRIERE

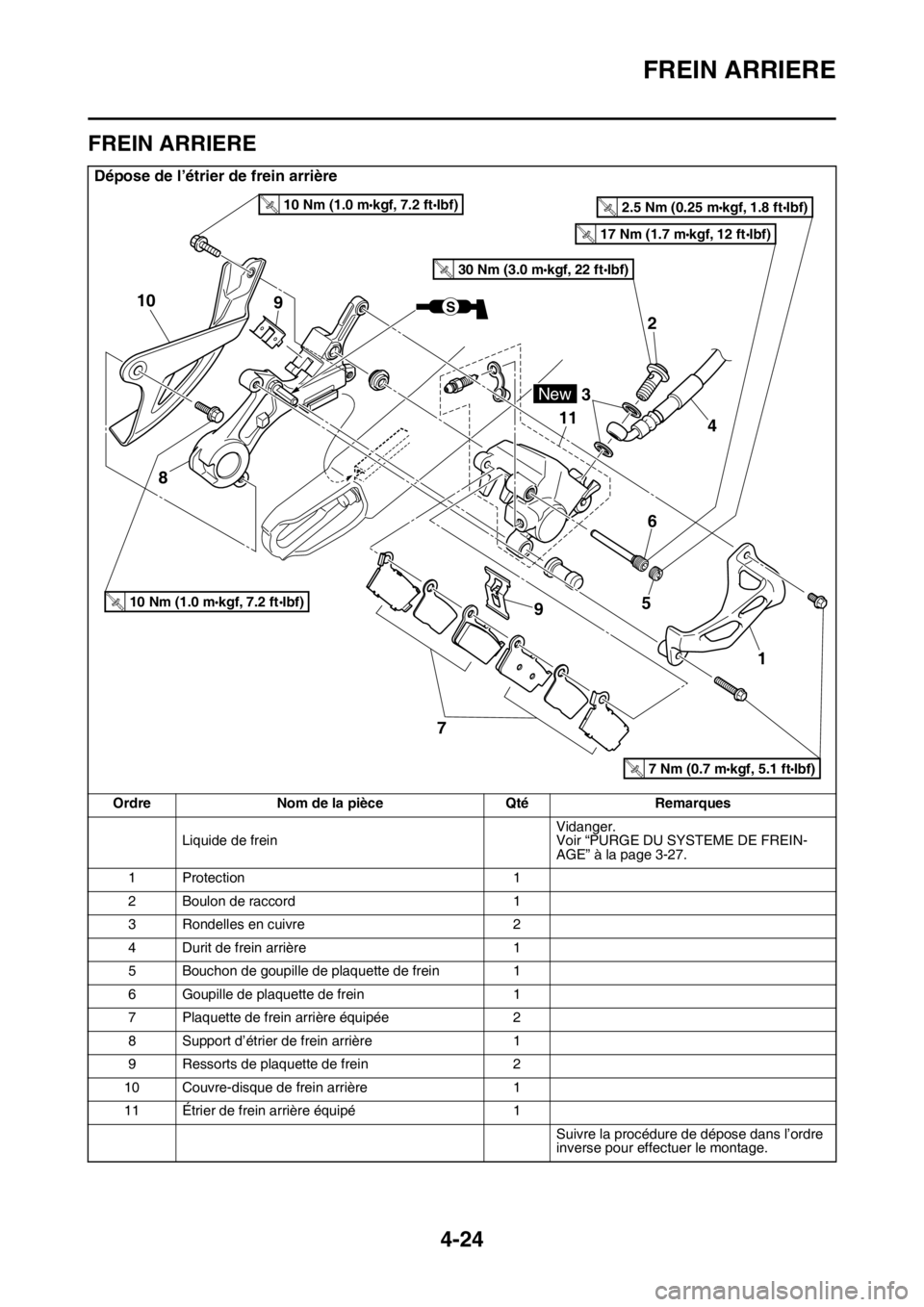

Dépose de l’étrier de frein arrière
Ordre Nom de la pièce Qté Remarques
Liquide de freinVidanger.
Voir “PURGE DU SYSTEME DE FREIN-
AGE” à la page 3-27.
1Protection 1
2 Boulon de raccord 1
3 Rondelles en cuivre 2
4 Durit de frein arrière 1
5 Bouchon de goupille de plaquette de frein 1
6 Goupille de plaquette de frein 1
7 Plaquette de frein arrière équipée 2
8 Support d’étrier de frein arrière 1
9 Ressorts de plaquette de frein 2
10 Couvre-disque de frein arrière 1
11 Étrier de frein arrière équipé 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
2
3
4 11
56
79
1
8
9 10
2.5 Nm (0.25 m•kgf, 1.8 ft•Ibf)T.R.
10 Nm (1.0 m•kgf, 7.2 ft•Ibf)T.R.
10 Nm (1.0 m•kgf, 7.2 ft•Ibf)T.R.
17 Nm (1.7 m•kgf, 12 ft•Ibf)T.R.
30 Nm (3.0 m•kgf, 22 ft•Ibf)T.R.
New
S
7 Nm (0.7 m•kgf, 5.1 ft•Ibf)T.R.

FREIN ARRIERE
4-25

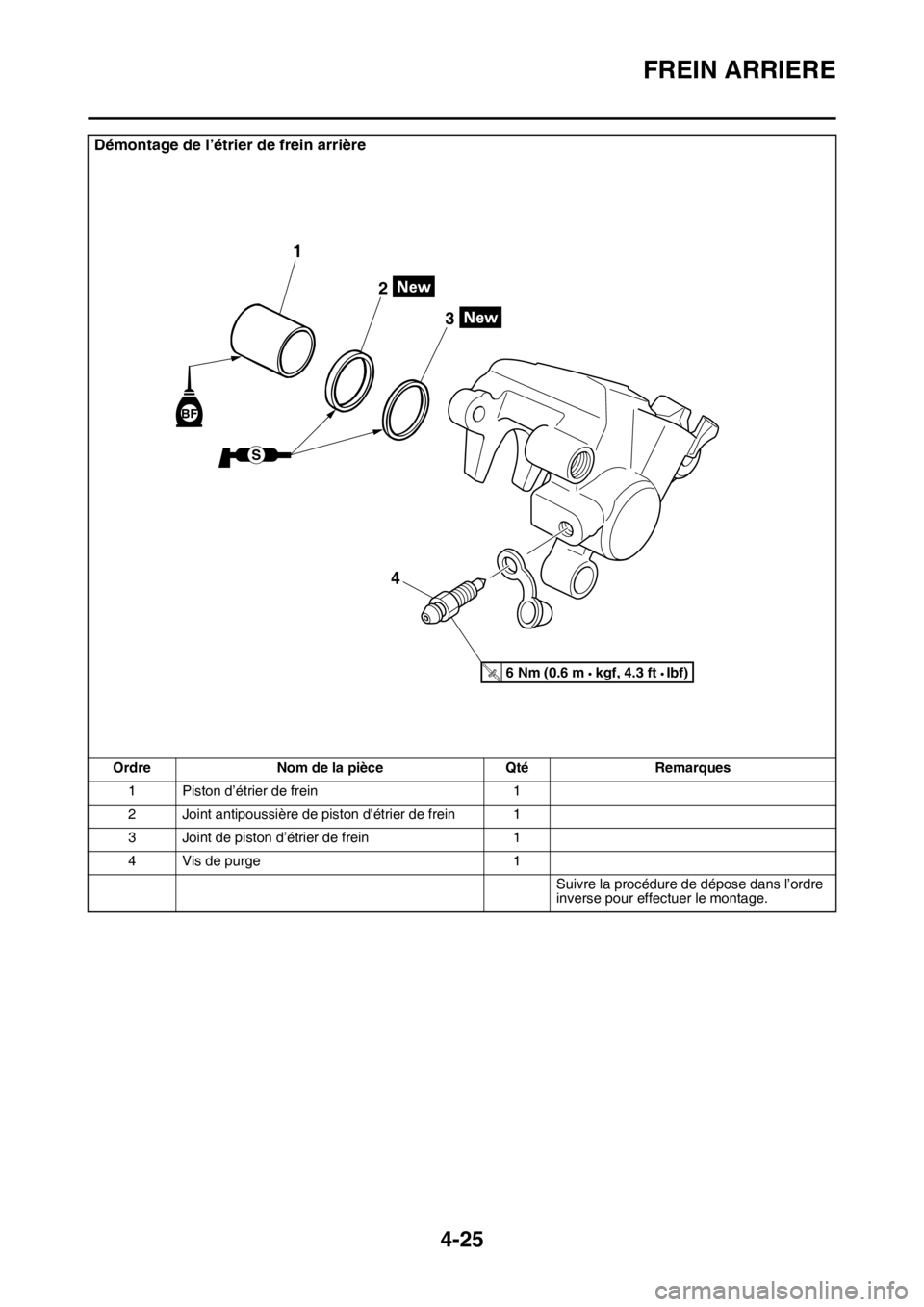

Démontage de l’étrier de frein arrière
Ordre Nom de la pièce Qté Remarques
1 Piston d’étrier de frein 1
2 Joint antipoussière de piston d'étrier de frein 1
3 Joint de piston d’étrier de frein 1
4 Vis de purge 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
1
2
3
4
S
BF
T R..6 Nm (0.6 m kgf, 4.3 ft Ibf)

FREIN ARRIERE
4-26

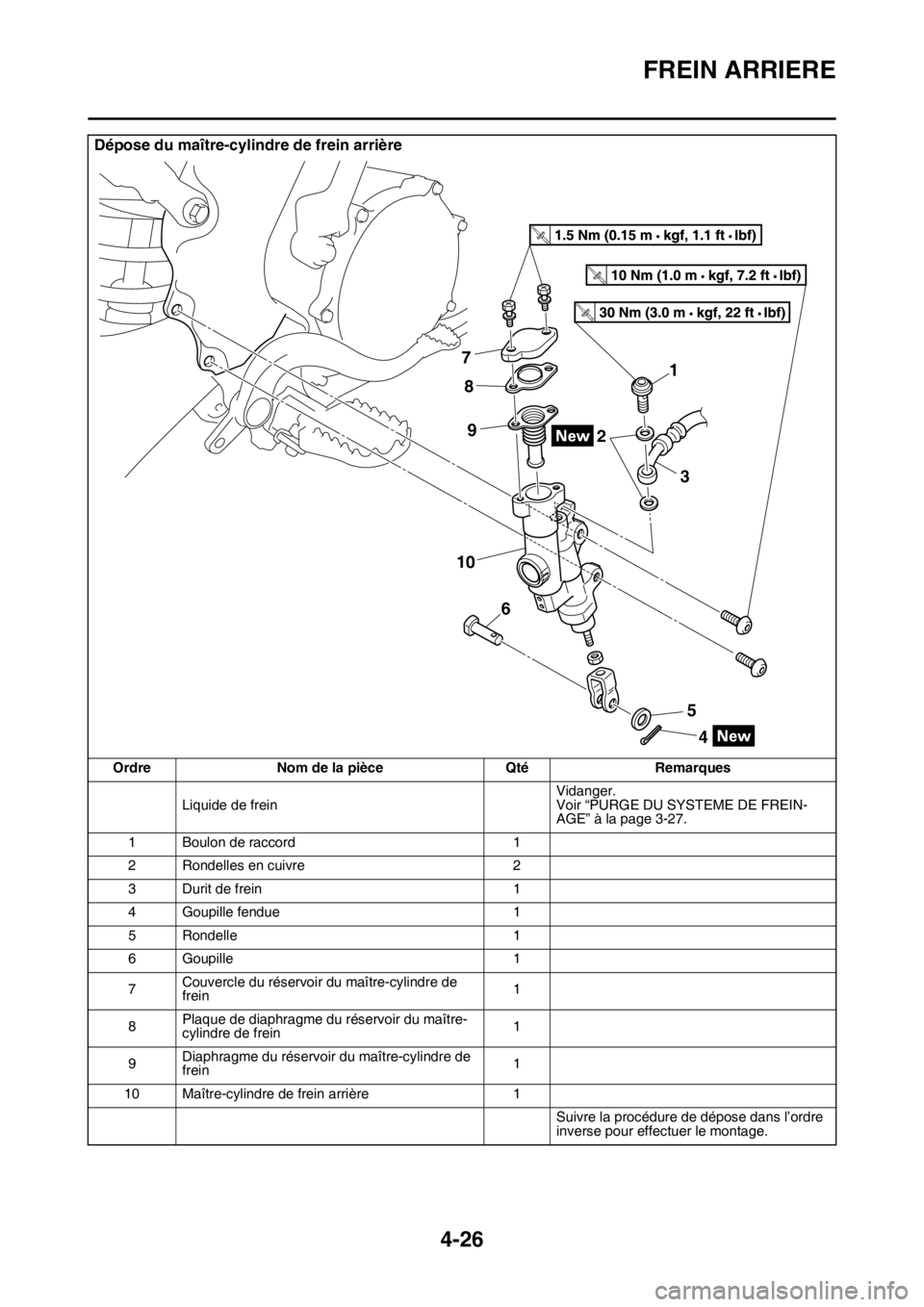

Dépose du maître-cylindre de frein arrière
Ordre Nom de la pièce Qté Remarques
Liquide de freinVidanger.
Voir “PURGE DU SYSTEME DE FREIN-
AGE” à la page 3-27.
1 Boulon de raccord 1
2 Rondelles en cuivre 2
3 Durit de frein 1
4 Goupille fendue 1
5 Rondelle 1
6 Goupille 1
7Couvercle du réservoir du maître-cylindre de
frein1
8Plaque de diaphragme du réservoir du maître-
cylindre de frein1
9Diaphragme du réservoir du maître-cylindre de
frein1
10 Maître-cylindre de frein arrière 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
1
2
3
4 7
5 8
6 9
T R..
T R..
10
T R..
