INFORMATIONS IMPORTANTES
1-9
FASB111021PIECES DE RECHANGE
S’assurer que les pièces et la graisse ou l’huile
à utiliser pour la réparation du véhicule, y com-
pris les pièces de rechange périodique, sont
des pièces YAMAHA d’origine neuves et des
pièces recommandées.
Ne pas utiliser des pièces d’occasion: il est
possible qu’il ne s’agisse pas de pièces d’origi-
ne (bien qu’elles soient similaire en apparence)
ou que leur qualité se soit dégradée avec l’âge.
FASB111022JOINTS, BAGUES D’ETANCHEITE ET
JOINTS TORIQUES
1. Lors de la révision du moteur, remplacer
tous les joints et joints toriques. Toutes les
surfaces des joints, toutes les lèvres de ba-
gues d’étanchéité et tous les joints toriques
doivent être nettoyés afin d’ôter toutes la
poussière.
2. Lors de l’assemblage, huiler correctement
les roulements et lubrifier correctement les
lèvres de bague d’étanchéité avec de la
graisse avant le montage.
FASB111023RONDELLES-FREINS, FREINS D’ECROU ET
GOUPILLES FENDUES
Remplacer les rondelles-freins, freins d’écrou
“1” et goupilles fendues par des pièces neuves.
Replier fermement les onglets de blocage con-
tre la face de la vis ou de l’écrou après avoir
serré ces derniers au couple spécifié.
FASB111024ROULEMENTS ET BAGUES D’ETANCHEITE
Monter les roulements “1” et les bagues d’étan-
chéité “2” en orientant les repères ou les sym-
boles de taille du fabricant vers l’extérieur. Lors
du montage d’une bague d’étanchéité, veiller à
diriger sa lèvre principale vers la chambre de
lubrification (cible sur laquelle effectuer le
joint). Avant le montage, toujours appliquer une
légère couche de graisse sur la lèvre de la ba-
gue d’étanchéité
ECA
ATTENTION
Ne pas sécher un roulement à l’air compri-
mé, car cela endommagerait les surfaces de
roulement.
1. Huile
2. Lèvre
3. Ressort
4. Graisse

INFORMATIONS IMPORTANTES
1-10

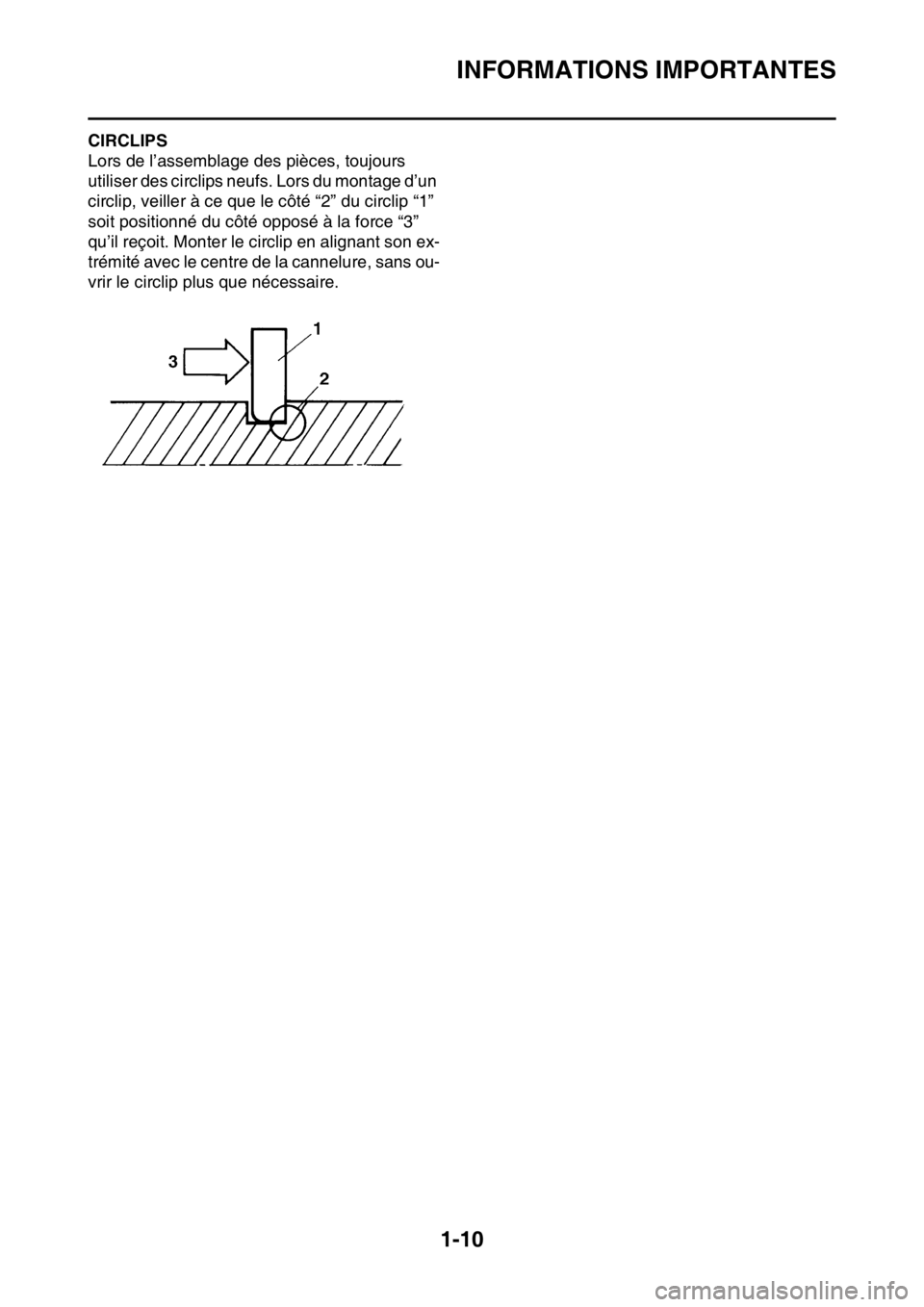

FASB111025CIRCLIPS
Lors de l’assemblage des pièces, toujours
utiliser des circlips neufs. Lors du montage d’un
circlip, veiller à ce que le côté “2” du circlip “1”
soit positionné du côté opposé à la force “3”
qu’il reçoit. Monter le circlip en alignant son ex-
trémité avec le centre de la cannelure, sans ou-
vrir le circlip plus que nécessaire.

POINTS FONDAMENTAUX CONCERNANT L’ENTRETIEN
1-11
FASB111026
POINTS FONDAMENTAUX CON-
CERNANT L’ENTRETIEN

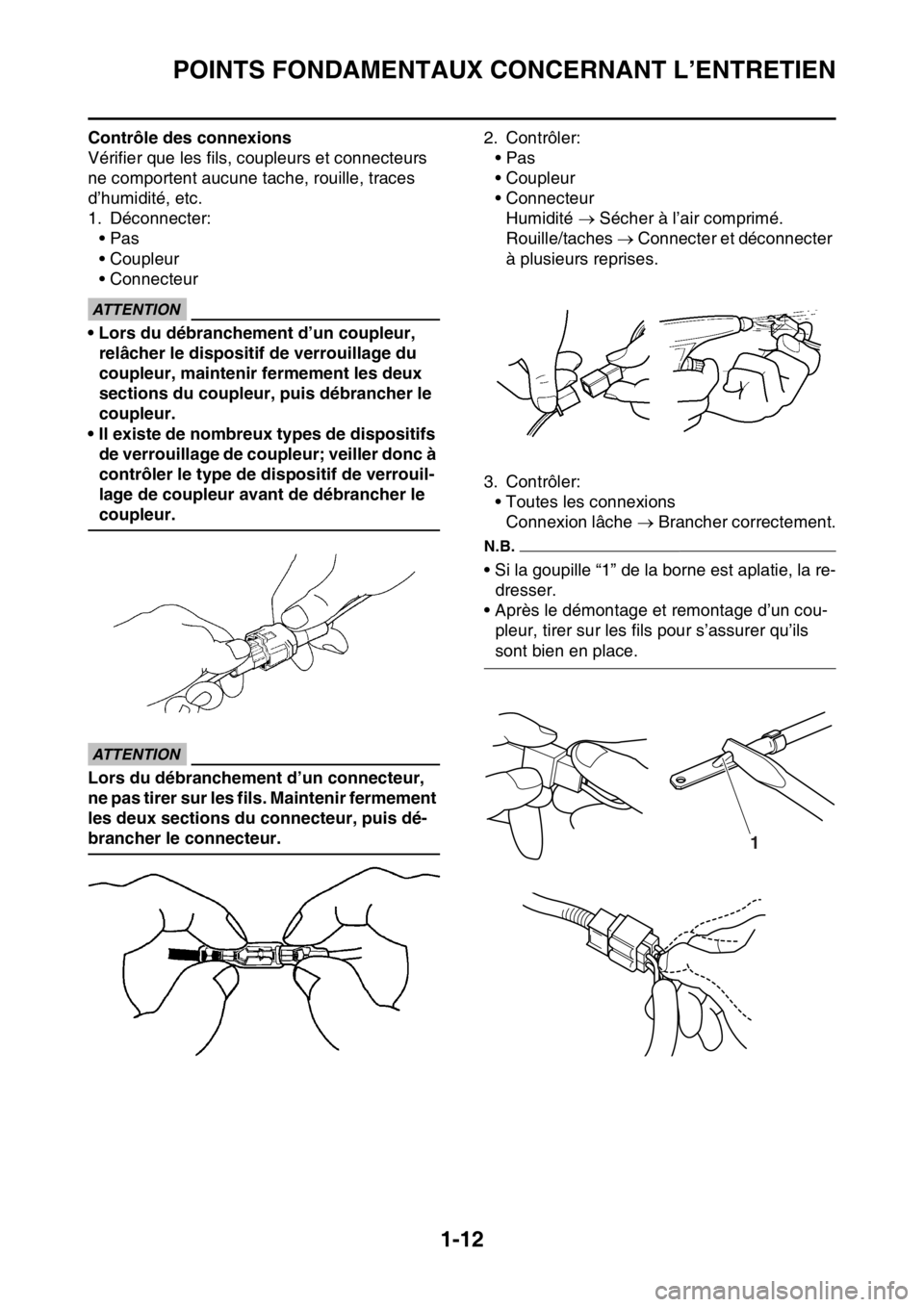

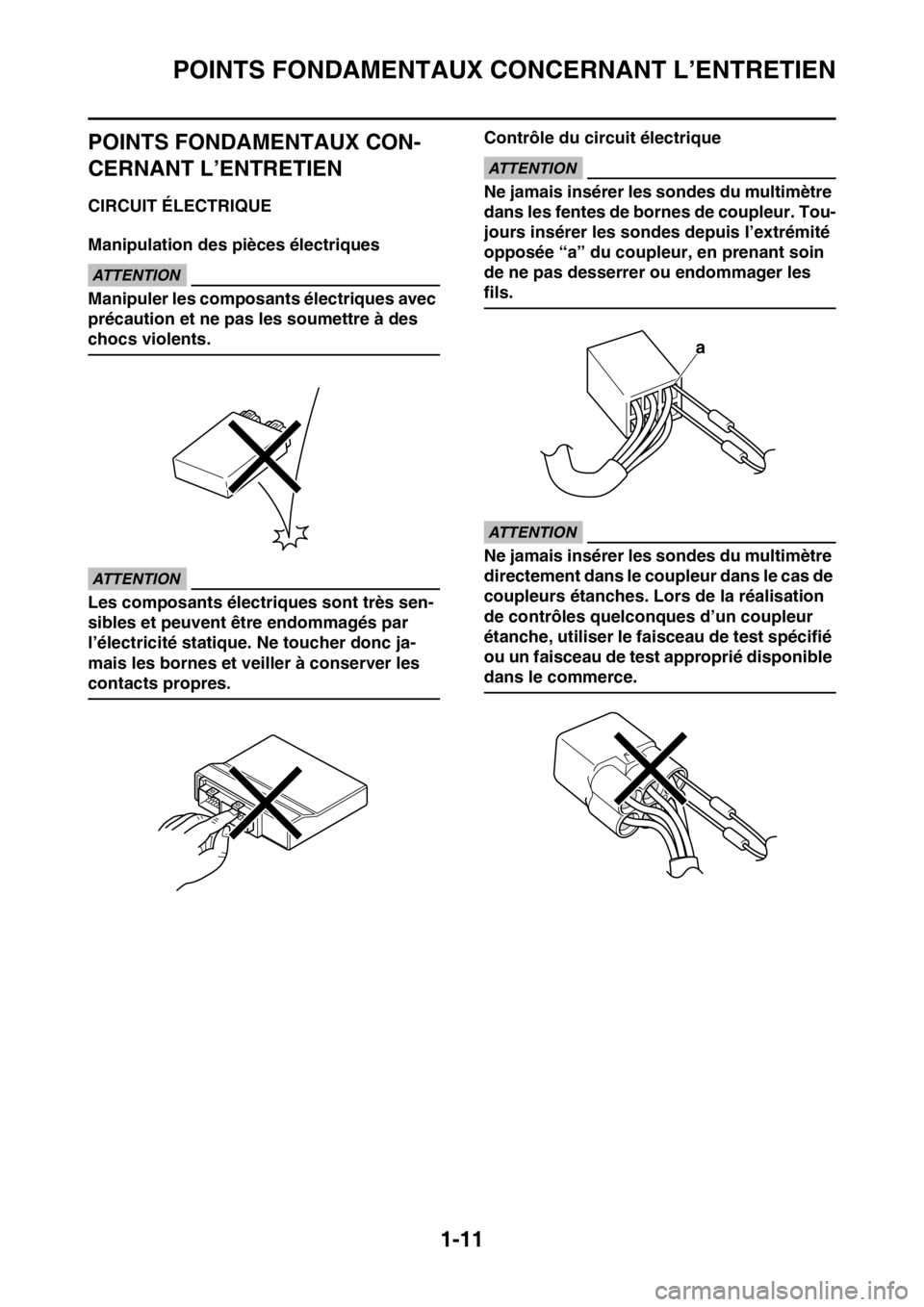

FASB111027CIRCUIT ÉLECTRIQUE
Manipulation des pièces électriques
FCA16620
ATTENTION
Manipuler les composants électriques avec
précaution et ne pas les soumettre à des
chocs violents.
FCA16630
ATTENTION
Les composants électriques sont très sen-
sibles et peuvent être endommagés par
l’électricité statique. Ne toucher donc ja-
mais les bornes et veiller à conserver les
contacts propres.Contrôle du circuit électrique
FCA14371
ATTENTION
Ne jamais insérer les sondes du multimètre
dans les fentes de bornes de coupleur. Tou-
jours insérer les sondes depuis l’extrémité
opposée “a” du coupleur, en prenant soin
de ne pas desserrer ou endommager les
fils.
FCA16640
ATTENTION
Ne jamais insérer les sondes du multimètre
directement dans le coupleur dans le cas de
coupleurs étanches. Lors de la réalisation
de contrôles quelconques d’un coupleur
étanche, utiliser le faisceau de test spécifié
ou un faisceau de test approprié disponible
dans le commerce.
a

POINTS FONDAMENTAUX CONCERNANT L’ENTRETIEN
1-12

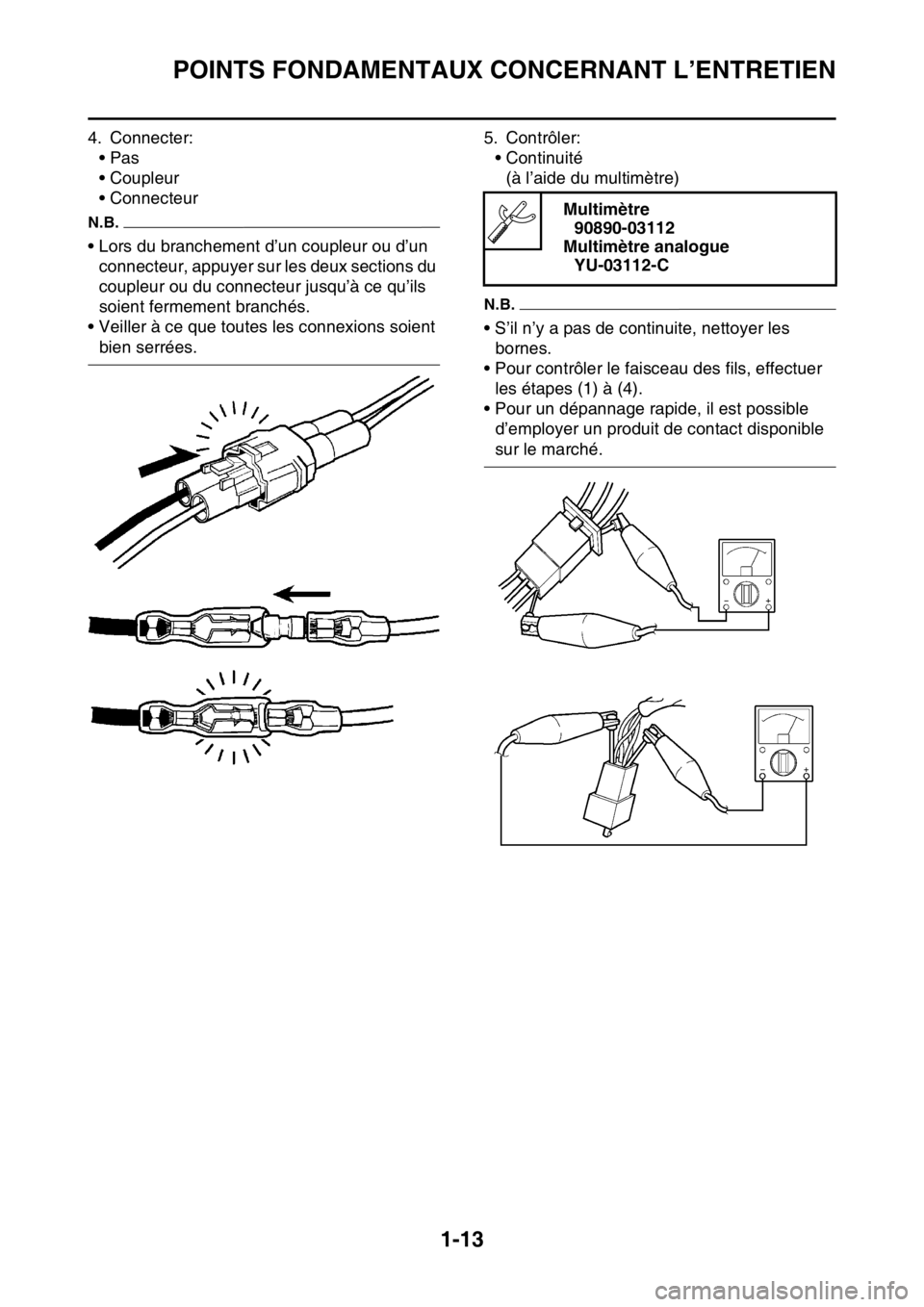

Contrôle des connexions
Vérifier que les fils, coupleurs et connecteurs
ne comportent aucune tache, rouille, traces
d’humidité, etc.
1. Déconnecter:
•Pas
• Coupleur
• Connecteur
FCA16780
ATTENTION
• Lors du débranchement d’un coupleur,
relâcher le dispositif de verrouillage du
coupleur, maintenir fermement les deux
sections du coupleur, puis débrancher le
coupleur.
• Il existe de nombreux types de dispositifs
de verrouillage de coupleur; veiller donc à
contrôler le type de dispositif de verrouil-
lage de coupleur avant de débrancher le
coupleur.
FCA16790
ATTENTION
Lors du débranchement d’un connecteur,
ne pas tirer sur les fils. Maintenir fermement
les deux sections du connecteur, puis dé-
brancher le connecteur.2. Contrôler:
•Pas
• Coupleur
• Connecteur
Humidité  Sécher à l’air comprimé.
Rouille/taches  Connecter et déconnecter
à plusieurs reprises.
3. Contrôler:
• Toutes les connexions
Connexion lâche  Brancher correctement.
N.B.
• Si la goupille “1” de la borne est aplatie, la re-
dresser.
• Après le démontage et remontage d’un cou-
pleur, tirer sur les fils pour s’assurer qu’ils
sont bien en place.
1

POINTS FONDAMENTAUX CONCERNANT L’ENTRETIEN
1-13
4. Connecter:
•Pas
• Coupleur
• Connecteur
N.B.
• Lors du branchement d’un coupleur ou d’un
connecteur, appuyer sur les deux sections du
coupleur ou du connecteur jusqu’à ce qu’ils
soient fermement branchés.
• Veiller à ce que toutes les connexions soient
bien serrées.5. Contrôler:
• Continuité
(à l’aide du multimètre)
N.B.
• S’il n’y a pas de continuite, nettoyer les
bornes.
• Pour contrôler le faisceau des fils, effectuer
les étapes (1) à (4).
• Pour un dépannage rapide, il est possible
d’employer un produit de contact disponible
sur le marché.
Multimètre
90890-03112
Multimètre analogue
YU-03112-C

OUTILS SPECIAUX
1-14
FASB111028
OUTILS SPECIAUX
Il est indispensable d’utiliser les outils spéciaux suivants pour pouvoir effectuer un assemblage et un
réglage précis et complets. L’utilisation des outils spéciaux corrects permettra d’éviter les endom-
magements dus à l’emploi d’outils impropres ou de techniques improvisées. La forme et le numéro
d’outil des outils spéciaux pouvant différer selon les pays, il existe parfois deux versions d’un outil.
Se reporter à la liste suivante pour éviter toute erreur de commande.
N.B.
• Pour les U.S.A. et le Canada, utiliser les numéros d’outil commençant par “YM-”, “YU-” ou “ACC-”.
• Pour les autres pays, utiliser les numéros d’outil commençant par “90890-”.
Nom de l’outil/Numéro de
pièceUsage de l’outil Illustration

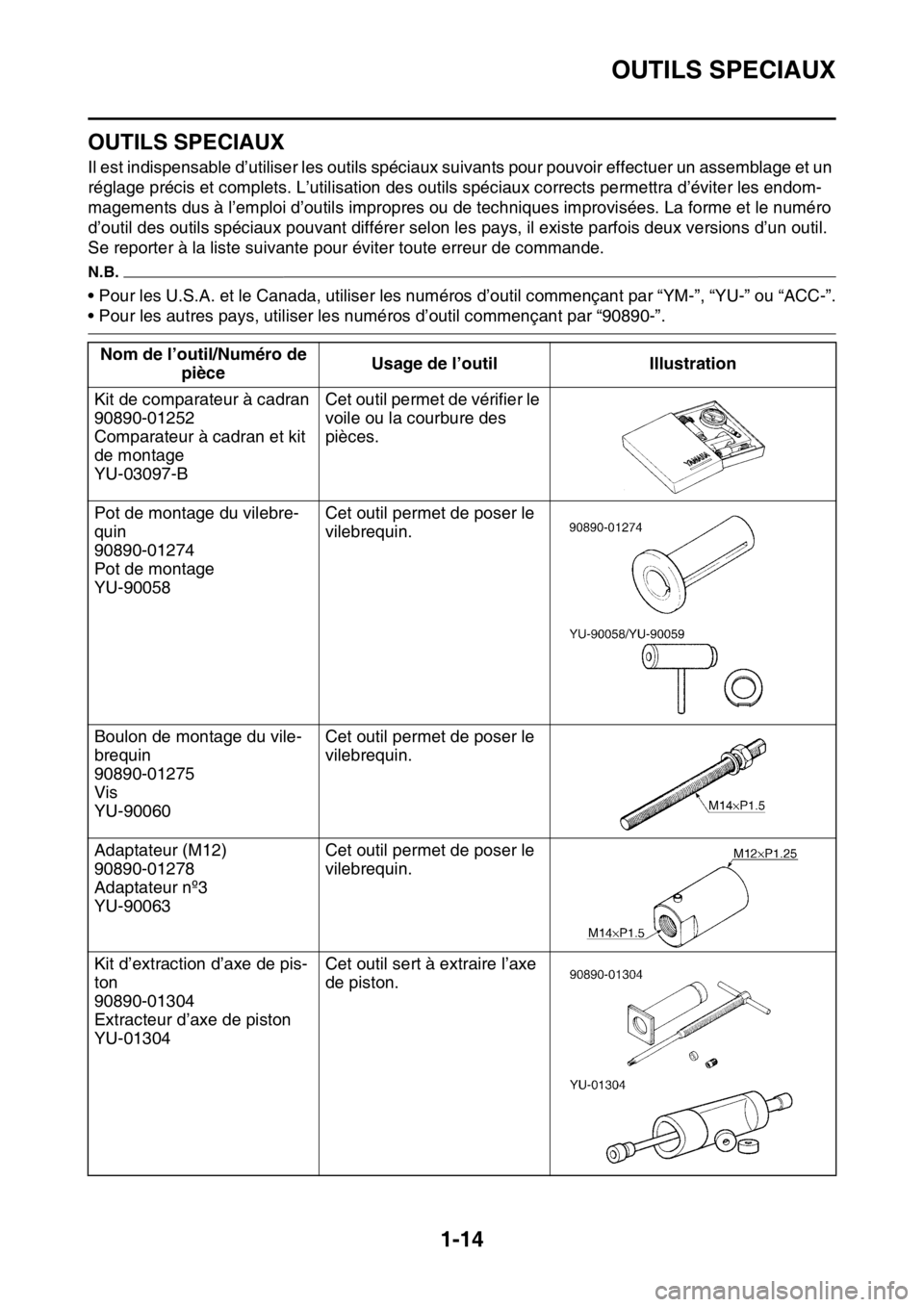

Kit de comparateur à cadran
90890-01252
Comparateur à cadran et kit
de montage
YU-03097-BCet outil permet de vérifier le
voile ou la courbure des
pièces.
Pot de montage du vilebre-
quin
90890-01274
Pot de montage
YU-90058Cet outil permet de poser le
vilebrequin.
Boulon de montage du vile-
brequin
90890-01275
Vis
YU-90060Cet outil permet de poser le
vilebrequin.
Adaptateur (M12)
90890-01278
Adaptateur nº3
YU-90063Cet outil permet de poser le
vilebrequin.
Kit d’extraction d’axe de pis-
ton
90890-01304
Extracteur d’axe de piston
YU-01304Cet outil sert à extraire l’axe
de piston.

OUTILS SPECIAUX
1-15

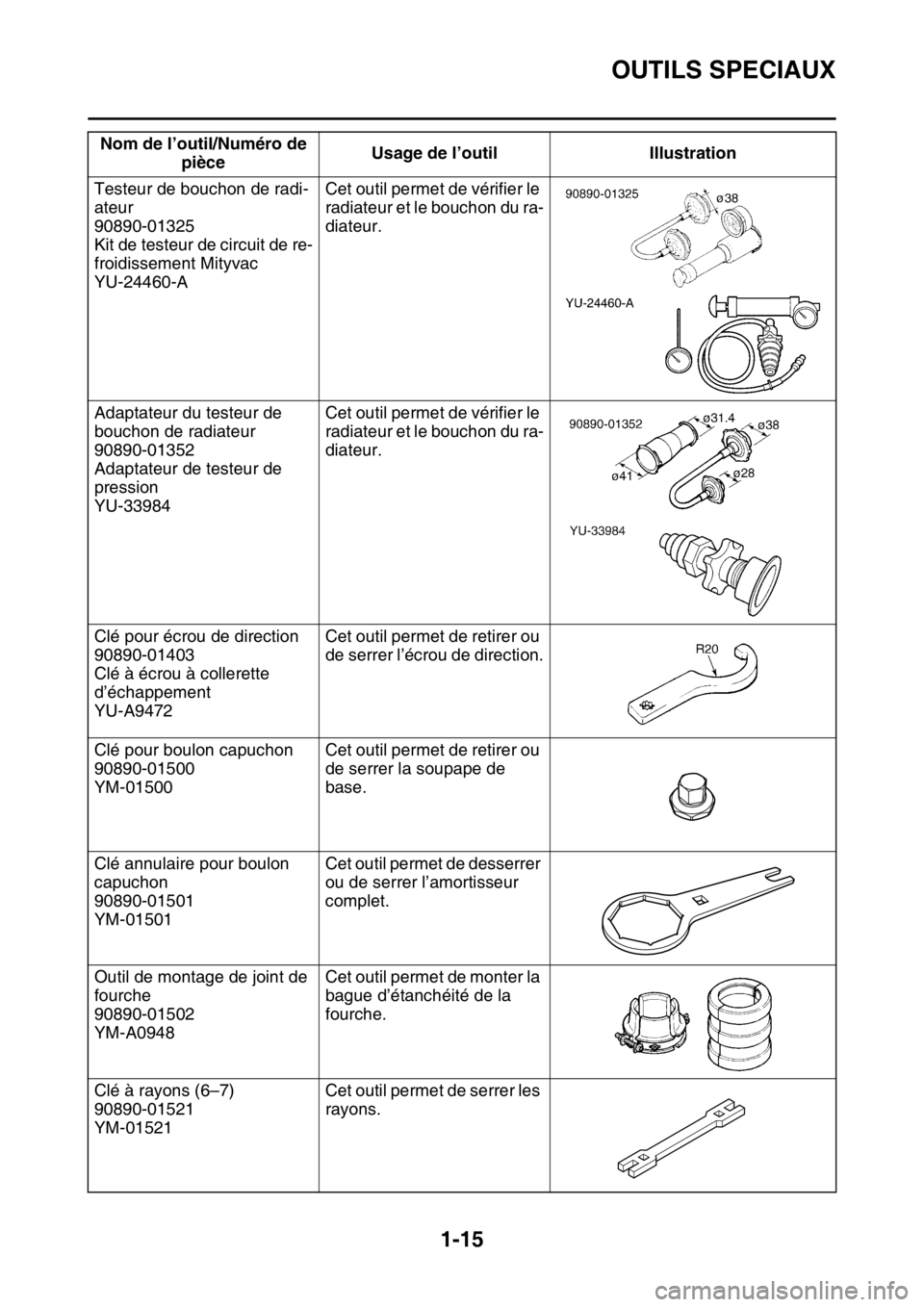

Testeur de bouchon de radi-
ateur
90890-01325
Kit de testeur de circuit de re-
froidissement Mityvac
YU-24460-ACet outil permet de vérifier le
radiateur et le bouchon du ra-
diateur.
Adaptateur du testeur de
bouchon de radiateur
90890-01352
Adaptateur de testeur de
pression
YU-33984Cet outil permet de vérifier le
radiateur et le bouchon du ra-
diateur.
Clé pour écrou de direction
90890-01403
Clé à écrou à collerette
d’échappement
YU-A9472Cet outil permet de retirer ou
de serrer l’écrou de direction.
Clé pour boulon capuchon
90890-01500
YM-01500Cet outil permet de retirer ou
de serrer la soupape de
base.
Clé annulaire pour boulon
capuchon
90890-01501
YM-01501Cet outil permet de desserrer
ou de serrer l’amortisseur
complet.
Outil de montage de joint de
fourche
90890-01502
YM-A0948Cet outil permet de monter la
bague d’étanchéité de la
fourche.
Clé à rayons (6–7)
90890-01521
YM-01521Cet outil permet de serrer les
rayons. Nom de l’outil/Numéro de
pièceUsage de l’outil Illustration

OUTILS SPECIAUX
1-16
Multimètre
90890-03112
Multimètre analogue
YU-03112-CCet outil permet de mesurer
la tension, le courant et la ré-
sistance des composants
électriques.
Lampe stroboscopique
90890-03141
YU-03141Cet outil permet de mesurer
le calage de l’allumage.
Manomètre
90890-03153
YU-03153Cette pièce sert lors de la
mesure de la pression du
carburant.
Embout d’adaptation de
manomètre de pression de
carburant
90890-03186
YM-03186Cette pièce permet de mont-
er le manomètre.
Faisceau de test S-capteur
de pression (3P)
90890-03207
YU-03207Cet outil permet de vérifier la
tension d’entrée du capteur
de position de papillon des
gaz.
Fil auxiliaire d’outil de diag-
nostic du système d’injection
de carburant
90890-03212
YU-03212Cet outil permet de relier
l’outil de diagnostic Yamaha
à une batterie.
Outil de diagnostic Yamaha
90890-03231
Outil de diagnostic Yamaha
(US)
90890-03234Cet outil permet de vérifier
les codes d’erreur ou d’ef-
fectuer un autodiagnostic. Nom de l’outil/Numéro de
pièceUsage de l’outil Illustration

OUTILS SPECIAUX
1-17

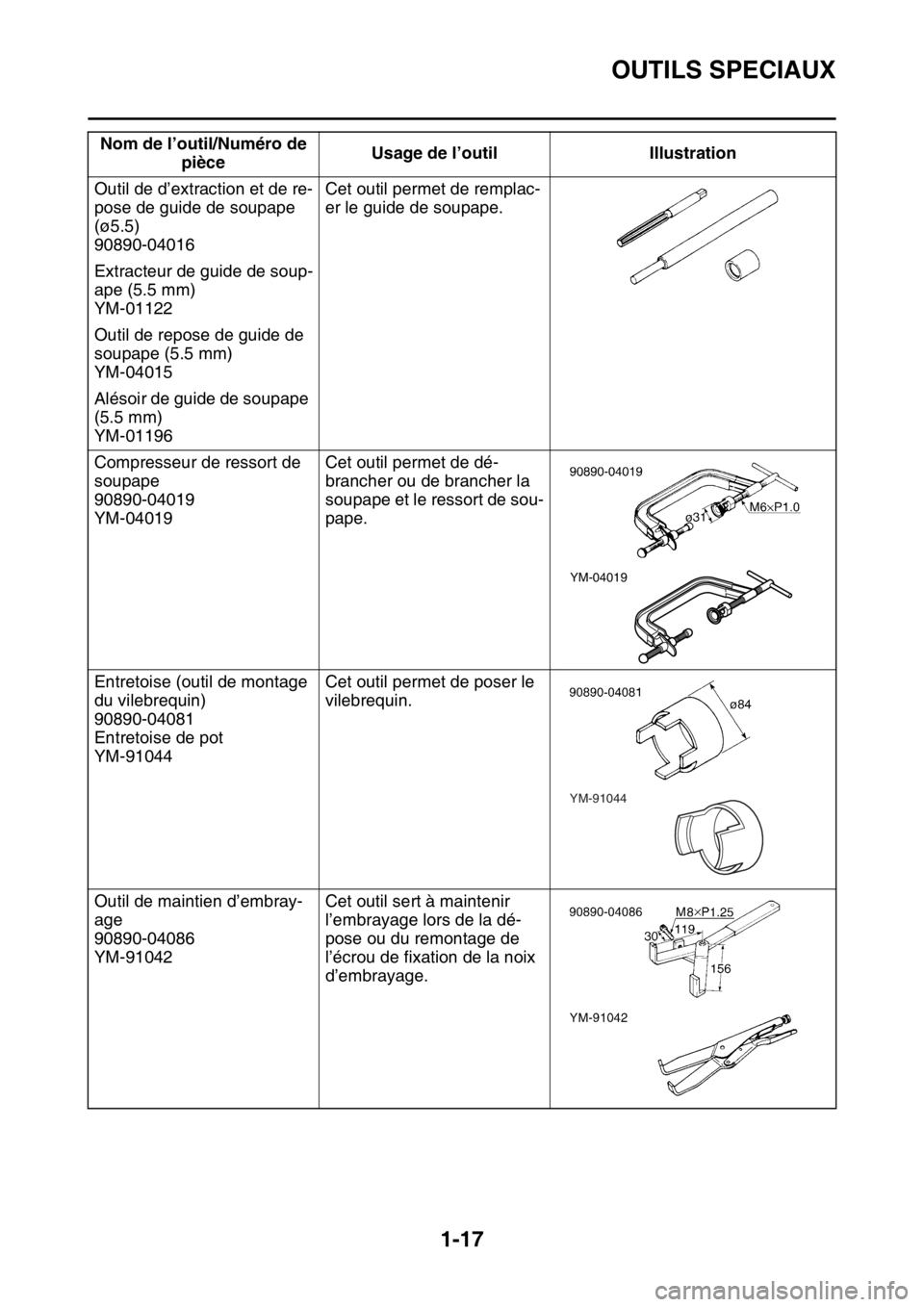

Outil de d’extraction et de re-
pose de guide de soupape
(ø5.5)
90890-04016Cet outil permet de remplac-
er le guide de soupape.
Extracteur de guide de soup-
ape (5.5 mm)
YM-01122
Outil de repose de guide de
soupape (5.5 mm)
YM-04015
Alésoir de guide de soupape
(5.5 mm)
YM-01196
Compresseur de ressort de
soupape
90890-04019
YM-04019Cet outil permet de dé-
brancher ou de brancher la
soupape et le ressort de sou-
pape.
Entretoise (outil de montage
du vilebrequin)
90890-04081
Entretoise de pot
YM-91044Cet outil permet de poser le
vilebrequin.
Outil de maintien d’embray-
age
90890-04086
YM-91042Cet outil sert à maintenir
l’embrayage lors de la dé-
pose ou du remontage de
l’écrou de fixation de la noix
d’embrayage. Nom de l’outil/Numéro de
pièceUsage de l’outil Illustration
YM-04019
YM-91044

OUTILS SPECIAUX
1-18

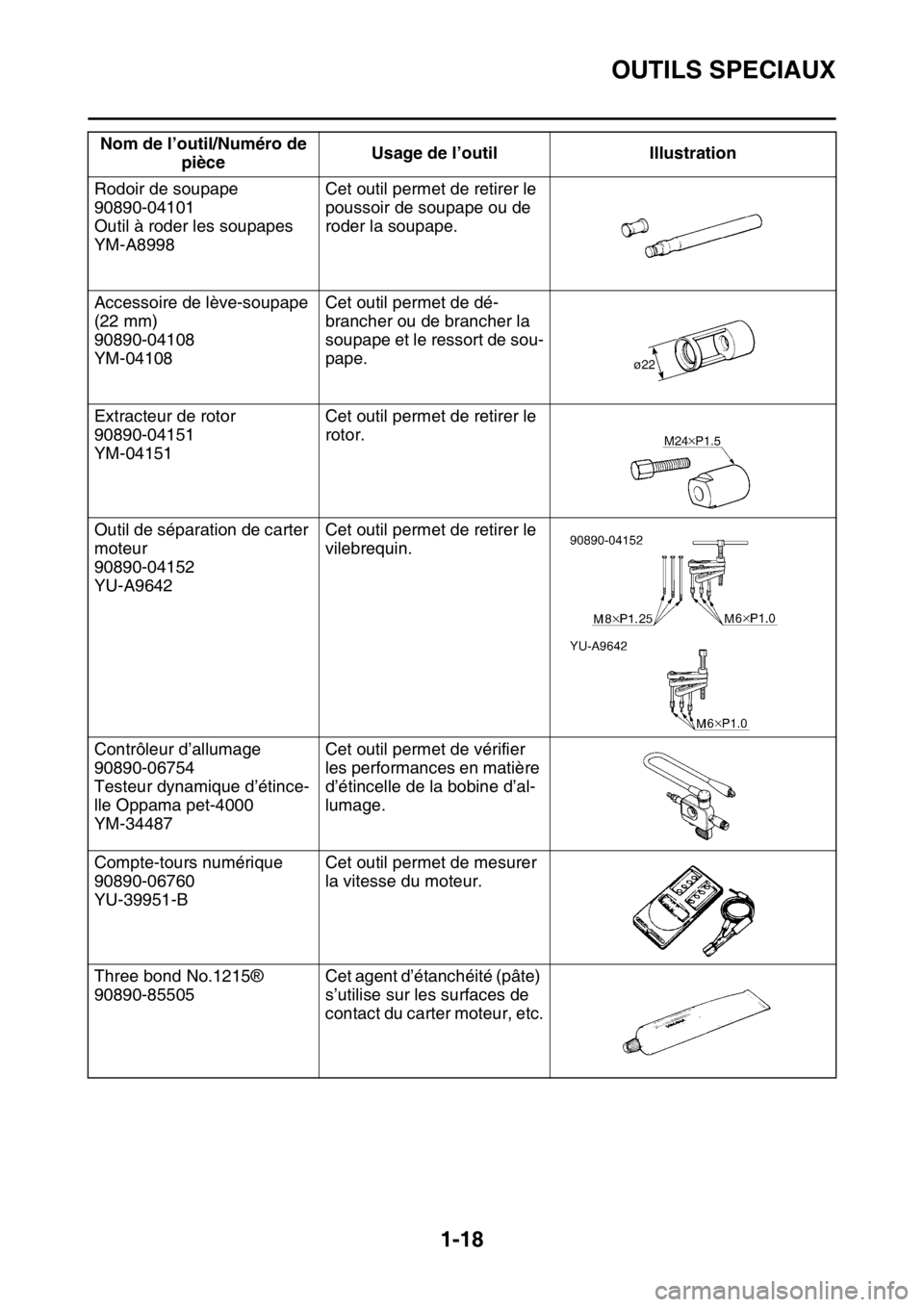

Rodoir de soupape
90890-04101
Outil à roder les soupapes
YM-A8998Cet outil permet de retirer le
poussoir de soupape ou de
roder la soupape.
Accessoire de lève-soupape
(22 mm)
90890-04108
YM-04108Cet outil permet de dé-
brancher ou de brancher la
soupape et le ressort de sou-
pape.
Extracteur de rotor
90890-04151
YM-04151Cet outil permet de retirer le
rotor.
Outil de séparation de carter
moteur
90890-04152
YU-A9642Cet outil permet de retirer le
vilebrequin.
Contrôleur d’allumage
90890-06754
Testeur dynamique d’étince-
lle Oppama pet-4000
YM-34487Cet outil permet de vérifier
les performances en matière
d’étincelle de la bobine d’al-
lumage.
Compte-tours numérique
90890-06760
YU-39951-BCet outil permet de mesurer
la vitesse du moteur.
Three bond No.1215®
90890-85505Cet agent d’étanchéité (pâte)
s’utilise sur les surfaces de
contact du carter moteur, etc. Nom de l’outil/Numéro de
pièceUsage de l’outil Illustration
