YAMAHA YZ450F 2016 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2016, Model line: YZ450F, Model: YAMAHA YZ450F 2016Pages: 386, PDF Size: 10.6 MB
Page 51 of 386

CARACTERISTIQUES DU CHÂSSIS
2-10
Chaîne de transmission
Taille / fabricant 520DMA2-SDH/DAIDO
Nombre de maillons 114
Tension de la chaîne de transmission 50–60 mm (1.97–2.36 in)
Longueur limite de 15 maillons 242.9 mm (9.56 in)
Page 52 of 386

CARACTERISTIQUES ELECTRIQUES
2-11
FASB111054
CARACTERISTIQUES ELECTRIQUES
Tension
Tension du système électrique 12 V
Système d’allumage
Système d’allumage TCI
Système de correction d’avance Numérique
Avance 10.0 ° à 2000 tr/mn
Boîtier de commande électronique (ECU)
Modèle/fabricant B110/YAMAHA (USA) (CAN)
B111/YAMAHA (EUR) (JPN) (AUS)
(NZL) (ZAF)
Bobine d’allumage
Longueur d’étincelle d’allumage minimum 6.0 mm (0.24 in)
Résistance du primaire de la bobine 2.16–2.64
Résistance du secondaire de la bobine 8.64–12.96 k
Capuchon de bougie
Résistance 10.00 k
Alternateur
Sortie standard 14.0 V, 95 W à 5000 tr/mn
Résistance de la bobine de stator 0.624–0.936
Redresseur / régulateur
Type de régulateur Par court-circuit semi-conducteur
Tension régulée 14.1–14.9 V
Capacité du redresseur (CC) 23.0 A
Page 53 of 386

COUPLE DE SERRAGE
2-12
FAS20320
COUPLE DE SERRAGE
FASB111055SPECIFICATIONS GENERALES DE COU-
PLE DE SERRAGE
Ce tableau spécifie les couples de serrage des
attaches standard avec un pas de filetage ISO
standard. Les spécifications de couple de ser-
rage pour les composants ou ensembles spé-
ciaux sont indiquées dans chaque chapitre de
ce manuel. Pour éviter toute déformation,
serrer les ensembles à plusieurs attaches en
procédant en croix, par étapes progressives,
jusqu’à ce que le couple de serrage spécifié
soit atteint. Sauf indication contraire, les spéci-
fications de couple de serrage s’entendent
pour des filets propres et secs. Les éléments
doivent être à température ambiante.

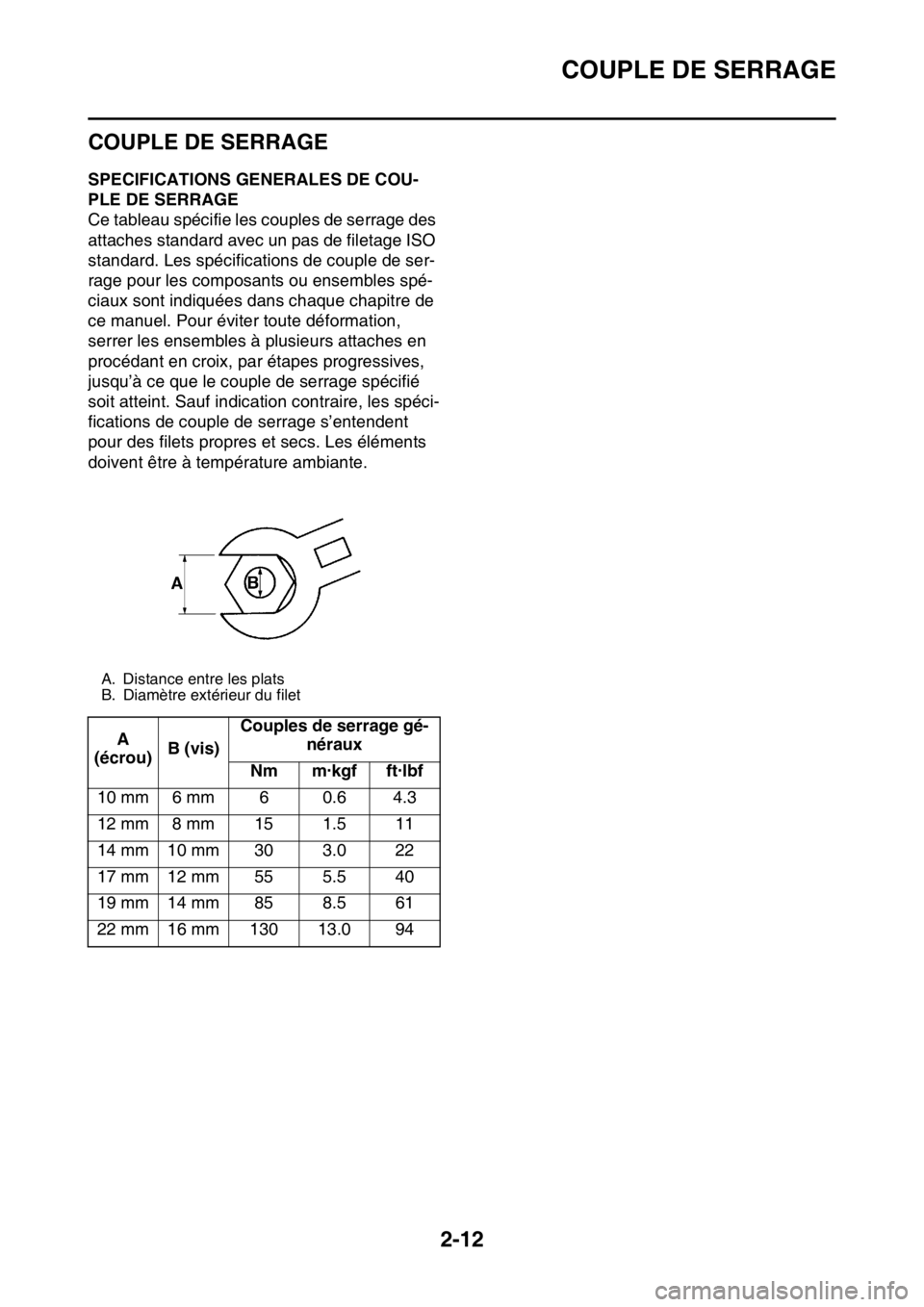

A. Distance entre les plats
B. Diamètre extérieur du filet
A
(écrou)B (vis)Couples de serrage gé-
néraux
Nm m·kgf ft·lbf
10 mm 6 mm 6 0.6 4.3
12 mm 8 mm 15 1.5 11
14 mm 10 mm 30 3.0 22
17 mm 12 mm 55 5.5 40
19 mm 14 mm 85 8.5 61
22 mm 16 mm 130 13.0 94
Page 54 of 386

COUPLE DE SERRAGE
2-13
FASB111056COUPLES DE SERRAGE DU MOTEUR
N.B.
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque
course.
ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marques
Vis de chapeau d’arbre à cames
M6 8 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bouchon plein de culasse
M12 1 28 Nm (2.8 m·kgf, 20 ft·lbf)
Bougie
M10 1 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
Goujon de culasse (tube d’échappe-
ment)M6 3 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de culasse
M9 4 Voir N.B.
*1
Vis de culasse
M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de couvre-culasse
M6 3 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bouchon de passage d’huile (cu-
lasse)M8 1 15 Nm (1.5 m·kgf, 11 ft·lbf)
Vis de cylindre
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de contrôle de la pression
d’huileM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de plaque de contrepoids d’ar-
bre d’équilibrage de vilebrequinM6 3 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Ecrou de pignon mené du balancier M14 1 50 Nm (5.0 m·kgf, 36 ft·lbf)Utiliser
une ron-
delle-
frein.
Ecrou de balancier M10 1 45 Nm (4.5 m·kgf, 33 ft·lbf)Utiliser
une ron-
delle-
frein.
Plaque de butée de patin de chaîne
de distribution (côté échappement)M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon capuchon du tendeur de
chaîne de distributionM6 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Vis de tendeur de chaîne de distri-
butionM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de vidange du liquide de re-
froidissementM6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de collier à pince de durite de ra-
diateurM6 8 1.5 Nm (0.15 m·kgf, 1.1 ft·lbf)
Boulon de radiateur
M6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon du tube d’échappement
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de raccord du tube d’échappe-
ment M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de couvercle de corps de la
pompe à eauM6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
E
LT
M
LT
LT
Page 55 of 386

COUPLE DE SERRAGE
2-14
Vis de pompe à huile
M5 2 5 Nm (0.5 m·kgf, 3.6 ft·lbf)
Vis de couvercle de pompe à huile
M4 1 2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Vis de crépine à huile
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de couvercle du passage d’huile
(demi-carter gauche)M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de couvercle du câble des gaz
M5 1 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Vis de raccord du boîtier d’injection
M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis du collier à pince du raccord de
boîtier d’injectionM5 1 3.0 Nm (0.30 m·kgf, 2.2 ft·lbf)
Vis de collier à pince du conduit
d’admission d’airM4 1 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Vis du boîtier de filtre à air M6 3 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de filtre à air
M6 1 2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Vis de support du guide de filtre à air
M5 8 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Vis du capuchon du boîtier de filtre à
airM5 1 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Bouton de démarreur/Vis de ralenti
M12 1 2.1 Nm (0.21 m·kgf, 1.5 ft·lbf)
Ecrou de câble des gaz (tiré)
M10 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Ecrou de câble des gaz (retour)
M10 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Ecrou de réglage du câble d’em-
brayage et contre-écrouM6 1 4.3 Nm (0.43 m·kgf, 3.1 ft·lbf)
Contre-écrou de câble d’embrayage
(côté moteur)M8 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Ecrou de tube d’échappement
M6 3 Voir N.B.
*2
Vis de protection du tube
d’échappementM6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de support du tube d’échappe-
mentM8 1 20 Nm (2.0 m·kgf, 14 ft·lbf)
Vis du cadre et du silencieux (avant) M8 1 30 Nm (3.0 m·kgf, 22 ft·lbf)
Vis du cadre et du silencieux (arri-
ère)M8 1 30 Nm (3.0 m·kgf, 22 ft·lbf)
Vis du collier à pince du tube
d’échappementM8 2 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Boulon de corps du silencieux
M5 6 8 Nm (0.8 m·kgf, 5.8 ft·lbf)
Boulon du gicleur d’huile
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de vidange d’huile moteur
M10 1 20 Nm (2.0 m·kgf, 14 ft·lbf)
Vis du carter moteur
M6 12 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Vis de patte de bridage de câble
d’embrayageM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis d’accès axiale du vilebrequin
M36 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf) ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marques
LT
LT
LT
LT
LT
Page 56 of 386

COUPLE DE SERRAGE
2-15
Vis d’accès de repère d’allumage
M14 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Bouton du cache de pignon de
chaîne de transmissionM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de retenue de roulement de cart-
er moteurM6 8 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de retenue de roulement de cart-
er moteur (vilebrequin)M8 4 18 Nm (1.8 m·kgf, 13 ft·lbf)Sertis-
sage
Vis de couvercle d’embrayage
M6 7 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de l’hublot de contrôle du
niveau d’huileM6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bouchon du couvercle gauche du
carter moteurM6 7 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bouchon du couvercle droit de cart-
er moteurM6 11 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de cache d’élément de filtre
à huileM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de l’hublot de contrôle du
niveau d’huileM6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon du guide-rochet de l’arbre de
kickM6 2 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Vis de pédale de kick
M8 1 33 Nm (3.3 m·kgf, 24 ft·lbf)
Vis de noix de pédale de kick
M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Ecrou de pignon menant de trans-
mission primaireM20 1 100 Nm (10 m·kgf, 72 ft·lbf)
Vis du ressort d’appui du plateau de
pressionM6 6 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Ecrou de noix d’embrayage
M20 1 75 Nm (7.5 m·kgf, 54 ft·lbf)
Ecrou de pignon menant M20 1 75 Nm (7.5 m·kgf, 54 ft·lbf)Utiliser
une ron-
delle-
frein.
Vis d’arrêt de bague d’étanchéité de
l’arbre secondaireM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Segment
M8 1 30 Nm (3.0 m·kgf, 22 ft·lbf)
Vis de guide de sélection
M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de doigt de verrouillage
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis du sélecteur M6 1 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Ecrou du rotor
M12 1 65 Nm (6.5 m·kgf, 47 ft·lbf)
Vis du stator
M5 3 8 Nm (0.8 m·kgf, 5.8 ft·lbf)
Boulon du capteur de position de vi-
lebrequinM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de support du fil d’alternateur
M5 1 8 Nm (0.8 m·kgf, 5.8 ft·lbf) ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marques
LT
LT
LT
E
LT
LT
LT
LT
LT
LT
Page 57 of 386

COUPLE DE SERRAGE
2-16
Capteur de température du liquide
de refroidissementM10 1 16 Nm (1.6 m·kgf, 12 ft·lbf)
Boulon du contacteur de point mort
M5 2 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Vis du capteur de température d’air
admisM5 11.5 Nm (0.15 m·kgf, 1.1 ft·lbf)
Vis du redresseur/régulateur
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis du boîtier de commande électro-
niqueM5 2 3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
Vis de bobine d’allumage
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de capteur de position de papil-
lon des gazM5 2 3.4 Nm (0.34 m·kgf, 2.5 ft·lbf)
Vis de capteur de pression d’air ad-
misM6 1 5 Nm (0.5 m·kgf, 3.6 ft·lbf) ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marques
LT
Page 58 of 386

COUPLE DE SERRAGE
2-17
N.B.

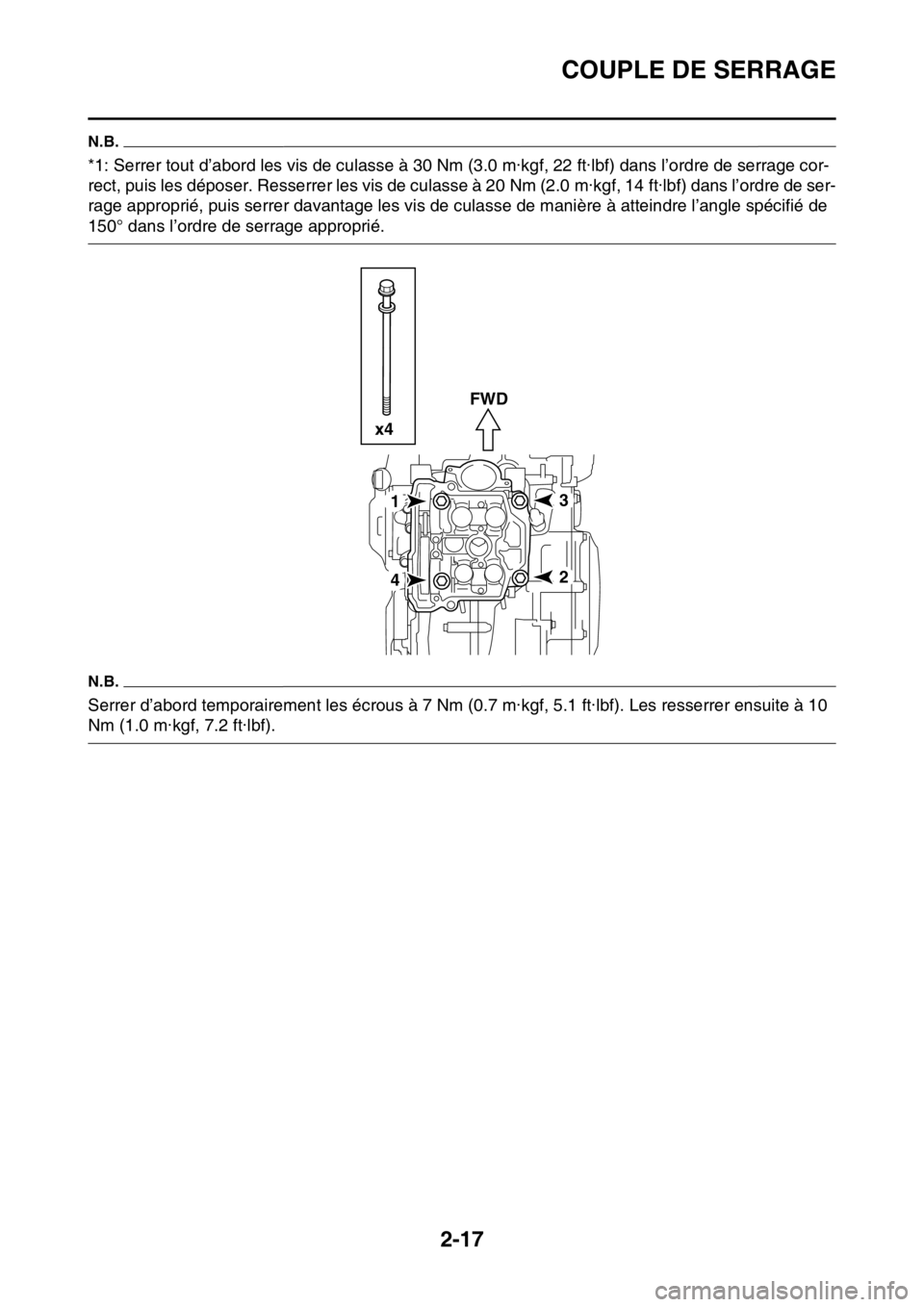

*1: Serrer tout d’abord les vis de culasse à 30 Nm (3.0 m·kgf, 22 ft·lbf) dans l’ordre de serrage cor-
rect, puis les déposer. Resserrer les vis de culasse à 20 Nm (2.0 m·kgf, 14 ft·lbf) dans l’ordre de ser-
rage approprié, puis serrer davantage les vis de culasse de manière à atteindre l’angle spécifié de
150° dans l’ordre de serrage approprié.
N.B.
Serrer d’abord temporairement les écrous à 7 Nm (0.7 m·kgf, 5.1 ft·lbf). Les resserrer ensuite à 10
Nm (1.0 m·kgf, 7.2 ft·lbf).
1
42
3 x4FWD
Page 59 of 386

COUPLE DE SERRAGE
2-18
FASB111057COUPLES DE SERRAGE DE CHÂSSIS
N.B.
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque
course.
ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marques
Vis de support du fourreau et du té
supérieurM8 4 21 Nm (2.1 m·kgf, 15 ft·lbf)
Vis de support du fourreau et du té
inférieurM8 4 21 Nm (2.1 m·kgf, 15 ft·lbf)
Té supérieur et écrou de direction M24 1 145 Nm (14.5 m·kgf, 105 ft·lbf)
Vis de demi-palier supérieur de gui-
donM8 4 28 Nm (2.8 m·kgf, 20 ft·lbf)
Écrou de demi-palier inférieur de
guidonM10 2 40 Nm (4.0 m·kgf, 29 ft·lbf)
Vis du coupe-circuit du moteur M3 1 0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)
Vis de commutateur de départ as-
sistéM4 1 1.3 Nm (0.13 m·kgf, 0.94 ft·lbf)
Écrou crénelé inférieur M28 1 Voir N.B.
Fourreau et amortisseur équipé M51 2 30 Nm (3.0 m·kgf, 22 ft·lbf)
Tube plongeur et bague de réglage M22 2 55 Nm (5.5 m·kgf, 40 ft·lbf)
Amortisseur complet et soupape de
baseM42 2 28 Nm (2.8 m·kgf, 20 ft·lbf)
Bague de réglage de l’amortisseur
équipéM12 2 29 Nm (2.9 m·kgf, 21 ft·lbf)
Vis de purge d’air (fourche) et soup-
ape de baseM5 2 1.3 Nm (0.13 m·kgf, 0.94 ft·lbf)
Boulon de protection de fourche M6 6 5 Nm (0.5 m·kgf, 3.6 ft·lbf)
Boulon de protection de fourche et
support de durite de freinM6 2 9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Vis du capuchon de la poignée des
gazM5 2 3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
Vis de demi-palier de levier d’em-
brayageM6 2 5 Nm (0.5 m·kgf, 3.6 ft·lbf)
Écrou de levier d’embrayage M6 1 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Contre-écrou de position de levier
d’embrayageM5 1
4.8 Nm (0.48 m·kgf, 3.5 ft·lbf)
Vis du demi-palier de maître-cylin-
dre de frein avantM6 2 9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Vis du couvercle du réservoir du
maître-cylindre de frein avantM4 2 1.5 Nm (0.15 m·kgf, 1.1 ft·lbf)
Axe de pivot du levier de frein avant M6 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Écrou de pivot du levier de frein
avantM6 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
LT
Page 60 of 386

COUPLE DE SERRAGE
2-19
Contre-écrou de réglage de position
du levier de frein avantM6 1 5 Nm (0.5 m·kgf, 3.6 ft·lbf)
Vis de patte de bridage de durite de
frein avant et téinférieurM6 1 9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Boulon de raccord de durite de frein
avantM10 2 30 Nm (3.0 m·kgf, 22 ft·lbf)
Vis de fixation d’étrier de frein avant M8 2 28 Nm (2.8 m·kgf, 20 ft·lbf)
Goupille de la plaquette de frein
avantM10 1 17 Nm (1.7 m·kgf, 12 ft·lbf)
Bouchon de la goupille de la pla-
quette de frein avantM10 1 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Vis de purge d’étrier de frein avant M8 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Écrou d’axe de roue avant M18 1 115 Nm (11.5 m·kgf, 83 ft·lbf)
Vis de pincement d’axe de roue
avantM8 4 21 Nm (2.1 m·kgf, 15 ft·lbf)
Vis de disque de frein avant M6 6 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Vis de disque de frein arrière M6 6 14 Nm (1.4 m·kgf, 10 ft·lbf)
Vis du support de repose-pied M10 4 55 Nm (5.5 m·kgf, 40 ft·lbf)
Vis de pédale de frein arrière M8 1 26 Nm (2.6 m·kgf, 19 ft·lbf)
Contre-écrou de la position de la pé-
dale de frein arrièreM6 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Vis du maître-cylindre de frein arri-
èreM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis du couvercle du réservoir du
maître-cylindre de frein arrièreM4 2 1.5 Nm (0.15 m·kgf, 1.1 ft·lbf)
Boulon de raccord de durite de frein
arrièreM10 2 30 Nm (3.0 m·kgf, 22 ft·lbf)
Vis de purge de l’étrier de frein arri-
èreM8 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Goupille de plaquette de frein arrière M10 1 17 Nm (1.7 m·kgf, 12 ft·lbf)
Bouchon de la goupille de la pla-
quette de frein arrièreM10 1 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Écrou d’axe de roue arrière M22 1 135 Nm (13.5 m·kgf, 98 ft·lbf)
Boulon de réglage et contre-écrou
du tendeur de la chaîne de transmis-
sionM8 2 21 Nm (2.1 m·kgf, 15 ft·lbf)
Écrou de couronne arrière M8 6 42 Nm (4.2 m·kgf, 30 ft·lbf)
Écrou (rayon) — 72 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Vis de couvre-disque de frein arrière M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de la protection de l’étrier de
frein arrièreM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de montage du moteur (haut) M10 2 45 Nm (4.5 m·kgf, 33 ft·lbf)ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marques
LT
LT
LT
