COMMANDES ET INSTRUMENTS
4-5
4
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU41360
Durite de mise à l’air de réservoir
de carburant Avant d’utiliser la moto :●
S’assurer que la durite de mise à l’air
du réservoir de carburant est bran-
chée correctement.
●
S’assurer que la durite de mise à l’air
du réservoir de carburant n’est ni cra-
quelée ni autrement endommagée et
la remplacer si nécessaire.
●
S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire,
nettoyer la durite.
N.B.Si la durite de mise à l’air du réservoir de
carburant se détache, la remettre en place
sur le bouchon du réservoir de carburant en
veillant à diriger la flèche sur la soupape
unidirectionnelle vers le bas, comme illus-
tré.
1. Durite de mise à l’air de réservoir de carbu-rant
2. Valve unidirectionnelle
U1SN81F0.book Page 5 Wednesday, June 13, 2012 8:48 AM

COMMANDES ET INSTRUMENTS
4-6
4
FAU41280
Robinet de carburant Le robinet de carburant fournit le carburant
du réservoir au carburateur, tout en le fil-
trant.
Le robinet de carburant a deux positions :
OFF (fermé)
Le carburant ne passe pas. Toujours remet-
tre la manette à cette position quand le mo-
teur est arrêté.ON (ouvert)
Le carburant parvient au carburateur. À
moins de manquer de carburant, placer la
manette à cette position avant de démarrer.
FAU13640
Bouton de starter La mise en marche à froid requiert un mé-
lange air-carburant plus riche. C’est le star-
ter qui permet d’enrichir le mélange.
Déplacer le bouton vers (a) pour ouvrir le
starter.
Déplacer le bouton vers (b) pour fermer le
starter.
1. Flèche placée sur “OFF”
1. Flèche placée sur “ON”
1. Bouton de starter
U1SN81F0.book Page 6 Wednesday, June 13, 2012 8:48 AM

COMMANDES ET INSTRUMENTS
4-7
4
FAU13650
Kick Pour mettre le moteur en marche à l’aide du
kick, déployer la pédale de kick, appuyer lé-
gèrement sur celle-ci de sorte à mettre les
pignons en prise, puis l’actionner vigoureu-
sement mais en souplesse. Le kick permet
la mise en marche du moteur quelle que soit
la vitesse engagée, à condition de dé-
brayer. Il est toutefois préférable de sélec-
tionner le point mort avant de mettre le mo-
teur en marche.
FAU46282
Selle Dépose de la selle
Déposer les vis, puis faire coulisser la selle
vers l’arrière et tirer vers le haut.
Mise en place de la selle1. Insérer l’ergot du réservoir de carbu- rant dans la fente de la selle, et insérer
l’ergot de la selle dans le support,
comme illustré. 2. Remettre la selle à sa place, puis ser-
rer les vis.
N.B.S’assurer que la selle est bien remise en
place avant de démarrer.

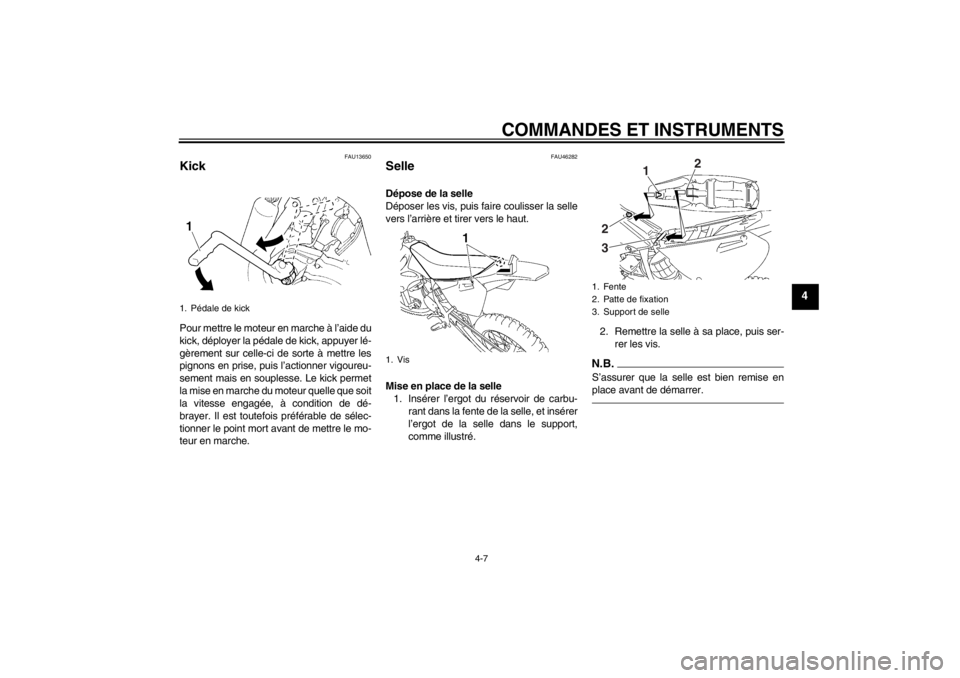

1. Pédale de kick
1. Vis
1. Fente
2. Patte de fixation
3. Support de selle
1 2
2
3
U1SN81F0.book Page 7 Wednesday, June 13, 2012 8:48 AM

COMMANDES ET INSTRUMENTS
4-8
4
FAU41472
Réglage de la fourche
AVERTISSEMENT
FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire la
maniabilité et la stabilité du véhicule.La fourche est équipée de vis de réglage de
la force d’amortissement à la détente et de
vis de réglage de la force d’amortissement
à la compression.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage de chacun des
bras de fourche dans le sens (a). Pour ré-
duire la force d’amortissement à la détente
et donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b).Force d’amortissement à la compres-
sion

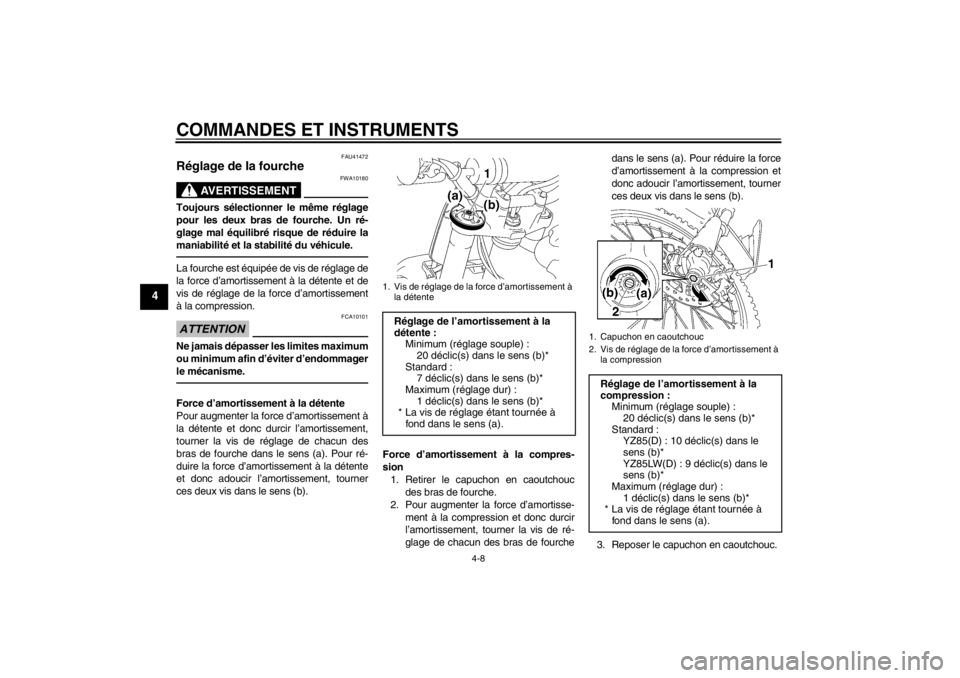

1. Retirer le capuchon en caoutchouc des bras de fourche.
2. Pour augmenter la force d’amortisse- ment à la compression et donc durcir
l’amortissement, tourner la vis de ré-
glage de chacun des bras de fourche dans le sens (a). Pour réduire la force
d’amortissement à la compression et
donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b).
3. Reposer le capuchon en caoutchouc.
1. Vis de réglage de la force d’amortissement à la détenteRéglage de l’amortissement à la
détente :Minimum (réglage souple) :20 déclic(s) dans le sens (b)*
Standard : 7 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a).
1. Capuchon en caoutchouc
2. Vis de réglage de la force d’amortissement à
la compressionRéglage de l’amortissement à la
compression :Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard : YZ85(D) : 10 déclic(s) dans le
sens (b)*
YZ85LW(D) : 9 déclic(s) dans le
sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
U1SN81F0.book Page 8 Wednesday, June 13, 2012 8:48 AM

COMMANDES ET INSTRUMENTS
4-9
4
N.B.En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter les
valeurs données, si nécessaire.
FAU51650
Purge de la fourche
AVERTISSEMENT
FWA10200
Toujours purger l’air de chacun des bras
de fourche, sous peine de réduire la ma-
niabilité et la stabilité du véhicule.La conduite sur un terrain très accidenté
produit un échauffement et une surpression
de l’air enfermé dans la fourche. La suspen-
sion avant devient plus raide parce que la
précontrainte de ressort augmente. Si cela
se produit, il convient de purger la fourche
comme suit.1. Surélever la roue avant en procédant comme expliqué à la page 7-28.N.B.Rien ne doit peser sur l’avant du véhicule
lors de la purge de la fourche.2. Retirer les vis de purge et laisser tout
l’air s’échapper des deux bras de four-
che. 3. Remettre les vis de purge en place.
4. Reposer la roue avant sur le sol, mon-
ter la béquille latérale démontable,
puis dresser la moto sur la béquille.

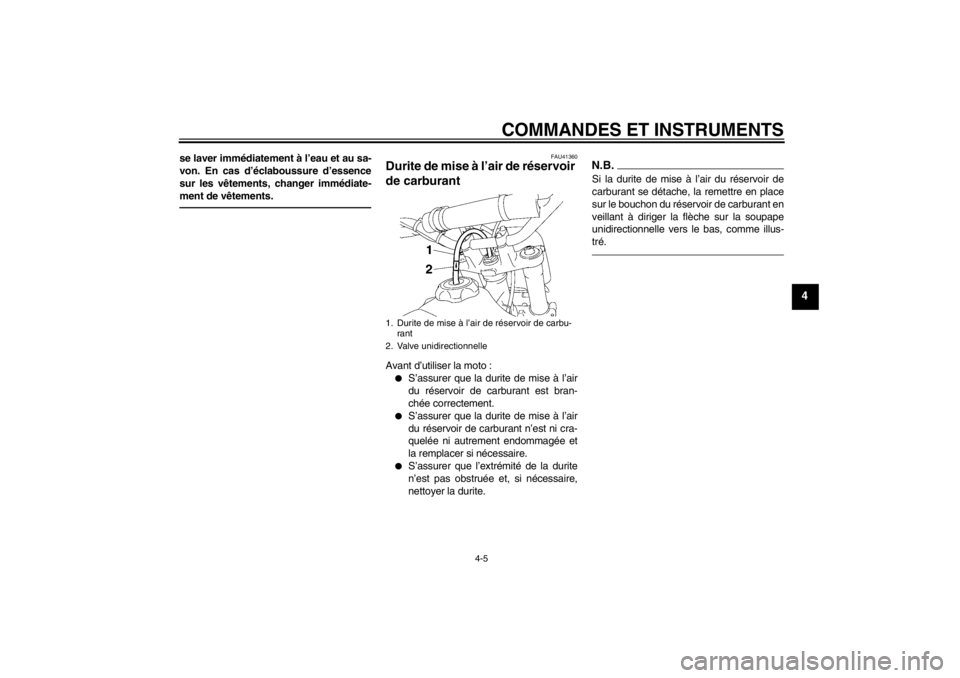

1. Vis de purge d’air
U1SN81F0.book Page 9 Wednesday, June 13, 2012 8:48 AM

COMMANDES ET INSTRUMENTS
4-10
4
FAU41333
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’un écrou de réglage de la précontrainte de
ressort, d’une vis de réglage de la force
d’amortissement à la détente et d’une vis de
réglage de la force d’amortissement à la
compression.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.Précontrainte de ressort
Régler la précontrainte de ressort en procé-
dant comme suit.1. Desserrer le contre-écrou.
2. Pour augmenter la précontrainte de ressort et donc durcir la suspension,
tourner l’écrou de réglage dans le sens
(a). Pour réduire la précontrainte de
ressort et donc adoucir la suspension,
tourner l’écrou de réglage dans le sens
(b).
●
Effectuer ce réglage avec une clé
spéciale, disponible auprès d’un
concessionnaire Yamaha.
●
Le réglage de la précontrainte de
ressort est déterminé en effec-
tuant la mesure A (voir illustra-
tion). Plus la distance A est
grande, plus la précontrainte de
ressort est réduite ; plus la dis-
tance A est courte, plus la pré-
contrainte de ressort est élevée.
À chaque tour complet de l’écrou
de réglage, la distance A se mo-
difie de 1.5 mm (0.06 in). 3. Serrer le contre-écrou au couple spé-
cifié. ATTENTION : Toujours serrer
le contre-écrou de sorte qu’il tou-

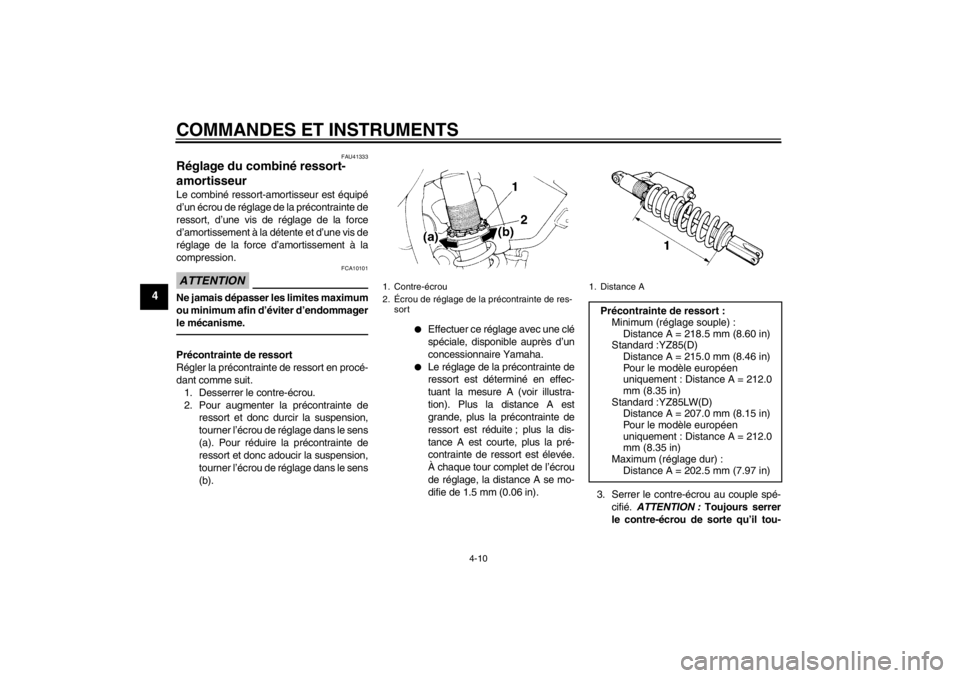

1. Contre-écrou
2. Écrou de réglage de la précontrainte de res- sort
1. Distance APrécontrainte de ressort :Minimum (réglage souple) :Distance A = 218.5 mm (8.60 in)
Standard :YZ85(D)
Distance A = 215.0 mm (8.46 in)
Pour le modèle européen
uniquement : Distance A = 212.0
mm (8.35 in)
Standard :YZ85LW(D) Distance A = 207.0 mm (8.15 in)
Pour le modèle européen
uniquement : Distance A = 212.0
mm (8.35 in)
Maximum (réglage dur) : Distance A = 202.5 mm (7.97 in)
U1SN81F0.book Page 10 Wednesday, June 13, 2012 8:48 AM

COMMANDES ET INSTRUMENTS
4-11
4
che l’écrou de réglage, puis le ser-
rer ensuite au couple spécifié.[FCA10121]
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la force d’amortissement à la
détente et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b).Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la compression et donc adoucir l’amortisse-
ment, tourner la vis de réglage dans le sens
(b).
Couple de serrage :
Contre-écrou :
35 Nm (3.5 m·kgf, 25 ft·lbf)1. Vis de réglage de la force d’amortissement à
la détente
Réglage de l’amortissement à la
détente :Minimum (réglage souple) :20 déclic(s) dans le sens (b)*
Standard :YZ85(D)
6 déclic(s) dans le sens (b)*
Pour le modèle européen
uniquement : 12 déclic(s) dans le
sens (b)*
Standard :YZ85LW(D) 7 déclic(s) dans le sens (b)*
Pour le modèle européen
uniquement : 12 déclic(s) dans le
sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
1. Vis de réglage de la force d’amortissement à
la compression
Réglage de l’amortissement à la
compression :Minimum (réglage souple) : 20 déclic(s) dans le sens (b)*
Standard :YZ85(D) 9 déclic(s) dans le sens (b)*
Pour le modèle européen
uniquement : 12 déclic(s) dans le
sens (b)*
Standard :YZ85LW(D)
7 déclic(s) dans le sens (b)*
Pour le modèle européen
uniquement : 12 déclic(s) dans le
sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a).
U1SN81F0.book Page 11 Wednesday, June 13, 2012 8:48 AM

COMMANDES ET INSTRUMENTS
4-12
4
N.B.Afin d’obtenir un réglage précis, il est préfé-
rable de vérifier le nombre total de déclics
ou de tours de chaque dispositif. En effet,
en raison de différences dans la production,
le nombre total des déclics ou tours de ré-
glage peut varier selon les dispositifs de ré-
glage de la force d’amortissement.
AVERTISSEMENT
FWA10221
Ce combiné ressort-amortisseur con-
tient de l’azote fortement comprimé. Lire
attentivement et s’assurer de bien com-
prendre les informations ci-dessous
avant de manipuler le combiné ressort-
amortisseur.●
Ne pas modifier ni tenter d’ouvrir la
bonbonne.
●
Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.
●
Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.
●
Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
FAU41381
Béquille latérale démontable Cette moto est équipée d’une béquille laté-
rale démontable.N.B.S’assurer d’avoir monté correctement la
béquille latérale au moment de la garer ou
avant de la transporter.
AVERTISSEMENT
FWA14601
●
Ne jamais appliquer de force sur la
moto lorsqu’elle est dressée sur sa
béquille latérale.
●
Toujours retirer la béquille latérale
avant de se mettre en route.
1. Béquille latérale
U1SN81F0.book Page 12 Wednesday, June 13, 2012 8:48 AM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
5-1
5
FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augm ente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problèm e ne peut être résolu en suivant les procédés repris dans ce
manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant Contrôler le niveau de carburant dans le réservoir.
Toujours utiliser un mélange d’
essence et d’huile frais.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.
S’assurer que la durite de mise à l’air du réservoir de carburant n’est ni bouchée, craquelée ou autrement endommagée, et qu’elle est branchée correctement. 4-3, 4-5
Huile de boîte de vitesses Contrôler le niveau d’huile dans la boîte de vitesses.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié. 7-9
Liquide de refroidissement Contrôler le niveau du liquide de refroidissement.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. 7-10
Frein avant Contrôler le fonctionnement.
Faire purger le circuit hydraulique pa
r un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 7-20, 7-20
U1SN81F0.book Page 1 Wednesday, June 13, 2012 8:48 AM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
5-2
5
Frein arrière Contrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 7-20, 7-20
Embrayage Contrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire.
7-18
Poignée des gaz S’assurer du fonctionnement en douceur.
Contrôler la garde de la poignée des gaz.
Si nécessaire, faire régler la garde de la poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha. 7-15, 7-24
Chaîne de transmission Contrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire. 7-22, 7-23
Roues et pneus S’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.
Contrôler le serrage des rayons et les resserrer si nécessaire. 7-16, 7-17
Sélecteur au pied S’assurer du fonctionnement en douceur.
Corriger si nécessaire.
7-19
Pédale de frein S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots. 7-25
Levier de frein et d’em-
brayage S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.
7-24
Direction S’assurer que le guidon tourne sans à-coups et que son jeu n’est pas excessif. 7-27
ÉLÉMENTS CONTRÔLES PAGES
U1SN81F0.book Page 2 Wednesday, June 13, 2012 8:48 AM
