Sicherheitsinformationen
2-3
2
lenmonoxid-Konzentration kann sich sehr
schnell ansammeln und Sie können binnen
kurzer Zeit bewusstlos und damit unfähig
werden, sich selbst zu helfen. Tödliche
Kohlenmonoxid-Konz entrationen können
sich auch stunden- oder sogar tagelang in
geschlossenen oder schlecht belüfteten
Räumen halten. Wenn Sie irgendein Symp-
tom einer Kohlenmonoxid-Vergiftung an
sich verspüren, verlassen Sie den Bereich
sofort, atmen Sie frische Luft ein und SU-
CHEN SIE SOFORT ÄRZTLICHE HILFE.  Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hilfe
von Ventilatoren, geöffneten Fenstern
und Türen abzuführen, kann die Koh-
lenmonoxid-Konzentration trotzdem
sehr schnell einen gefährlichen Pegel
erreichen.
 Lassen Sie den Motor nicht in
schlecht belüfteten oder teilweise ge-
schlossenen Bereichen wie Schup-
pen, Garagen oder Carports laufen.
 Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die Ab-
gase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können.
Yamaha-Ori ginalzu behör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem Fahr- zeug ausgelegt, getestet und zugelassen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh- rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder
gutheißen noch empfehlen, auch dann
nicht, wenn das Produkt oder die Modifika-
tion von einer Yamaha-Fachwerkstatt ver-
kauft bzw. eingebaut wurde.
Teile, Zu
behör un d Mo difikationen vom
freien Zu behörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Quali-
tät dem Niveau von Yamaha-Originalzube-
hör entspricht, bedenken Sie jedoch, dass
einige Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlini-
en, sowie an die unter “Beladung” aufge-
führten Punkte, wenn Sie Zubehörteile an-
bringen.  Niemals Zubehör installieren, das die
Leistung Ihres Motorrads einschrän-
ken würde. Das Zubehör vor Benut-
zung sorgfältig daraufhin inspizieren,
dass es in keiner Weise die Bodenfrei-
heit oder den Wendekreis ein-
schränkt, den Federungs- oder Lenk-
ausschlag begrenzt oder die
Handhabung der Bedienungselemen-
te behindert.
• Zubehör, das am Lenker oder im Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung zu Instabilität
führen. Wird Zubehör am Lenker
oder im Bereich der Teleskopgabel
U1SN84G0.book Page 3 Wednesday, June 10, 2015 10:27 AM

Sicherheitsinformationen
2-4
2
angebracht, muss dieses so leicht
wie möglich sein und auf ein Mini-
mum beschränkt werden.
• Sperrige oder große Zubehörteile können die Stabilität des Motorrads
ernsthaft beeinträchtigen. Durch
Wind könnte das Motorrad aus der
Bahn gebracht oder durch Seiten-
wind instabil gemacht werden.
• Bestimmte Zubehörteile können den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.
 Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen un d Fel gen vom freien Zu behör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind mögli-
cherweise ungeeignet. Reifendaten und
weitere Informationen zum Reifenwechsel
siehe Seite 7-14.
Transport des Motorra ds
Die folgenden Anweisungen sind unbe-
dingt zu beachten, wenn das Motorrad auf
einem anderen Fahrzeug transportiert wird.
 Alle losen Gegenstände vom Motor-
rad entfernen. 
Kontrollieren, dass der Kraftstoffhahn
(falls vorhanden) in Stellung “OFF”
steht und dass kein Kraftstoff austritt.
 Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.
 Einen Gang einlegen (bei Modellen mit
manueller Schaltung).
 Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befes-
tigt sind, festzurren. Geeignete Befes-
tigungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Ver-
zurrung sorgfältig aus, achten Sie da-
rauf, dass die Riemen während des
Transports nicht auf lackierten Ober-
flächen scheuern.
 Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
U1SN84G0.book Page 4 Wednesday, June 10, 2015 10:27 AM

Beschreibun g
3-1
3
GAU63371

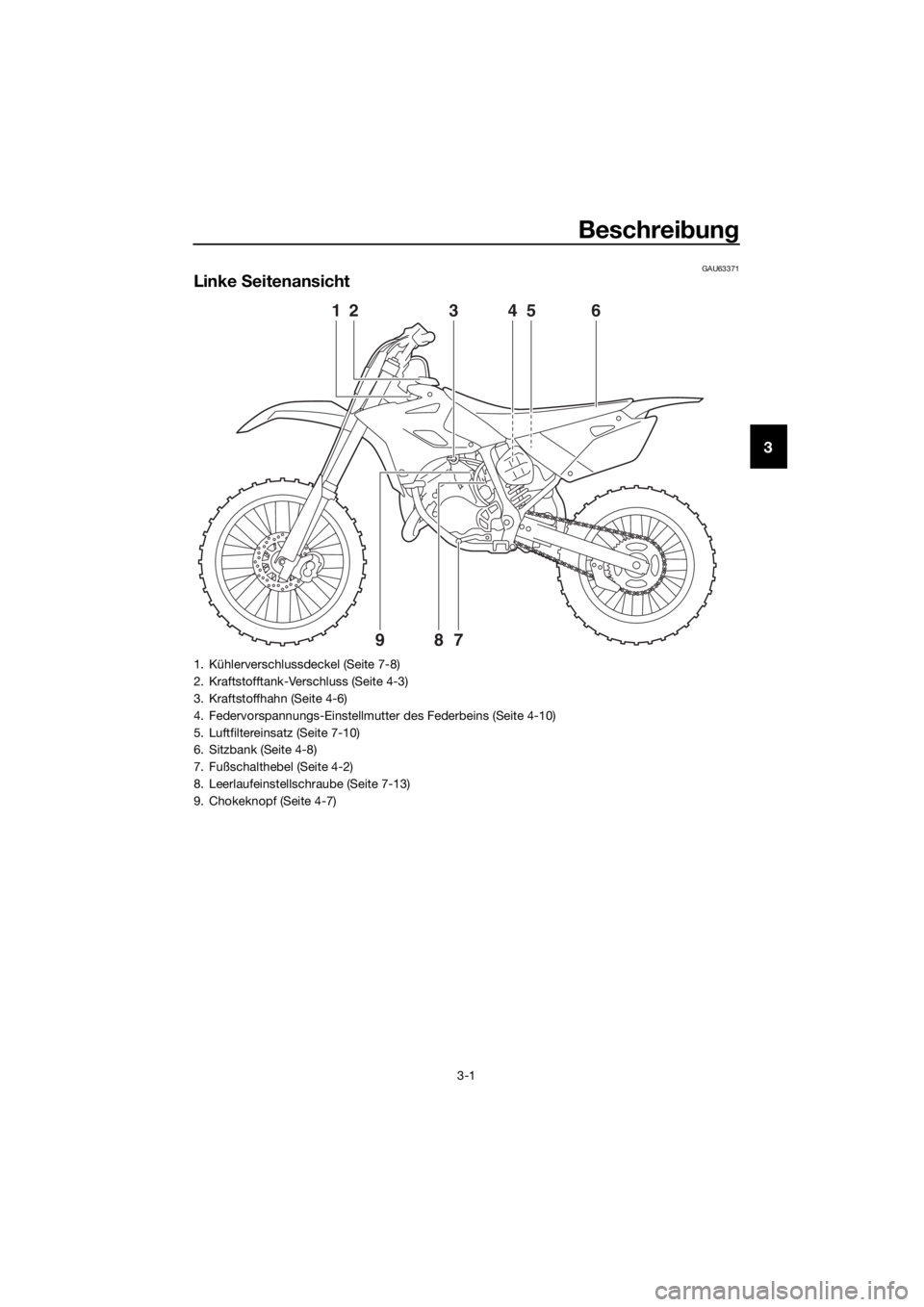

Linke Seitenansicht
12
789
345 6
1. Kühlerverschlussdeckel (Seite 7-8)
2. Kraftstofftank-Verschluss (Seite 4-3)
3. Kraftstoffhahn (Seite 4-6)
4. Federvorspannungs-Einstellmutte
r des Federbeins (Seite 4-10)
5. Luftfiltereinsatz (Seite 7-10)
6. Sitzbank (Seite 4-8)
7. Fußschalthebel (Seite 4-2)
8. Leerlaufeinstellschraube (Seite 7-13)
9. Chokeknopf (Seite 4-7)
U1SN84G0.book Page 1 Wednesday, June 10, 2015 10:27 AM

Beschreibung
3-2
3
GAU63391

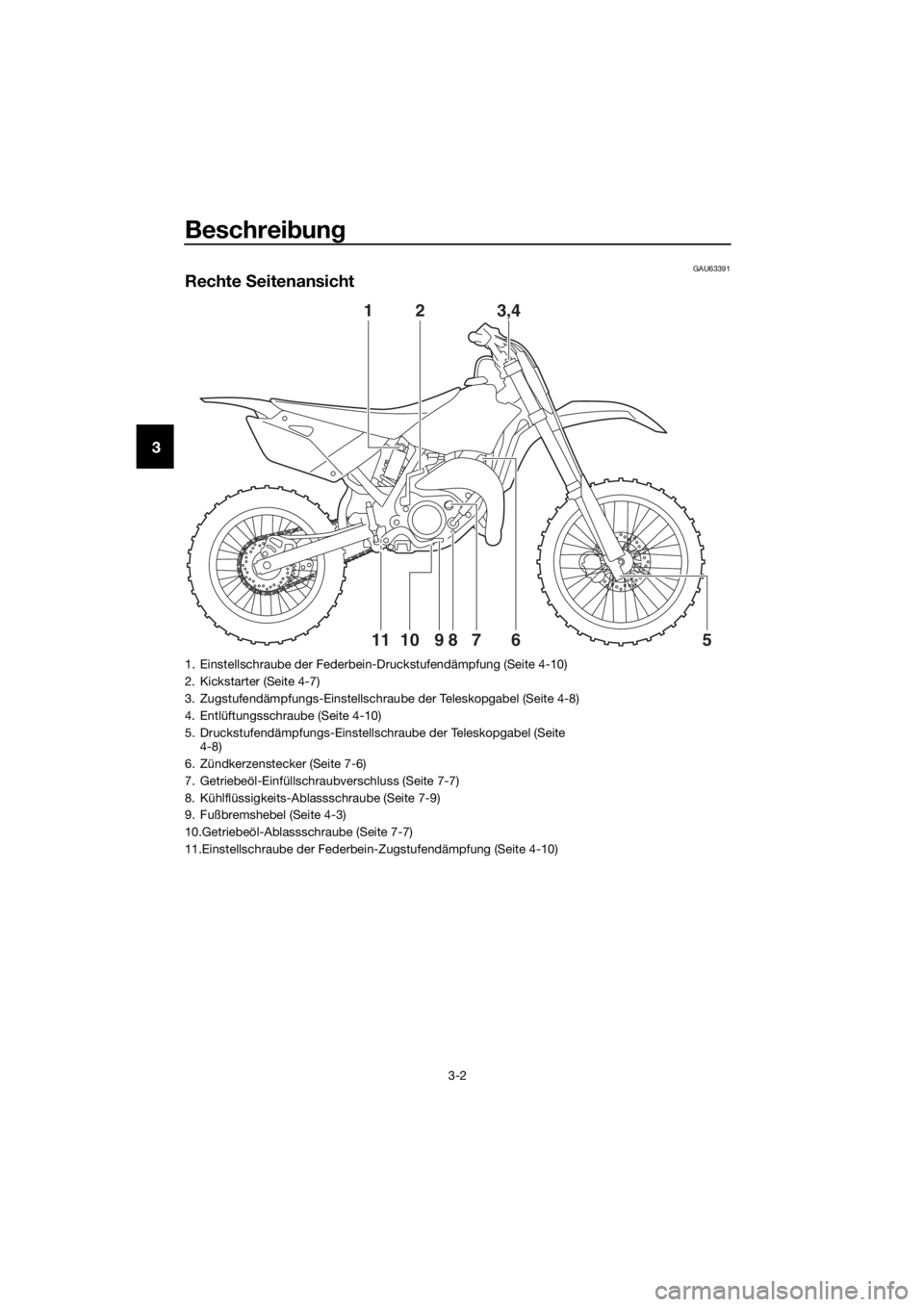

Rechte Seitenansicht
1
9
81011675
2 3,4
1. Einstellschraube der Federbein-Druckstufendämpfung (Seite 4-10)
2. Kickstarter (Seite 4-7)
3. Zugstufendämpfungs-Einstellschrau
be der Teleskopgabel (Seite 4-8)
4. Entlüftungsschraube (Seite 4-10)
5. Druckstufendämpfungs-Einstellsch raube der Teleskopgabel (Seite
4-8)
6. Zündkerzenstecker (Seite 7-6)
7. Getriebeöl-Einfüllschraubverschluss (Seite 7-7)
8. Kühlflüssigkeits-Ablassschraube (Seite 7-9)
9. Fußbremshebel (Seite 4-3)
10.Getriebeöl-Ablassschraube (Seite 7-7)
11.Einstellschraube der Federbein-Zugstufendämpfung (Seite 4-10)
U1SN84G0.book Page 2 Wednesday, June 10, 2015 10:27 AM

Beschreibun g
3-3
3
GAU63401

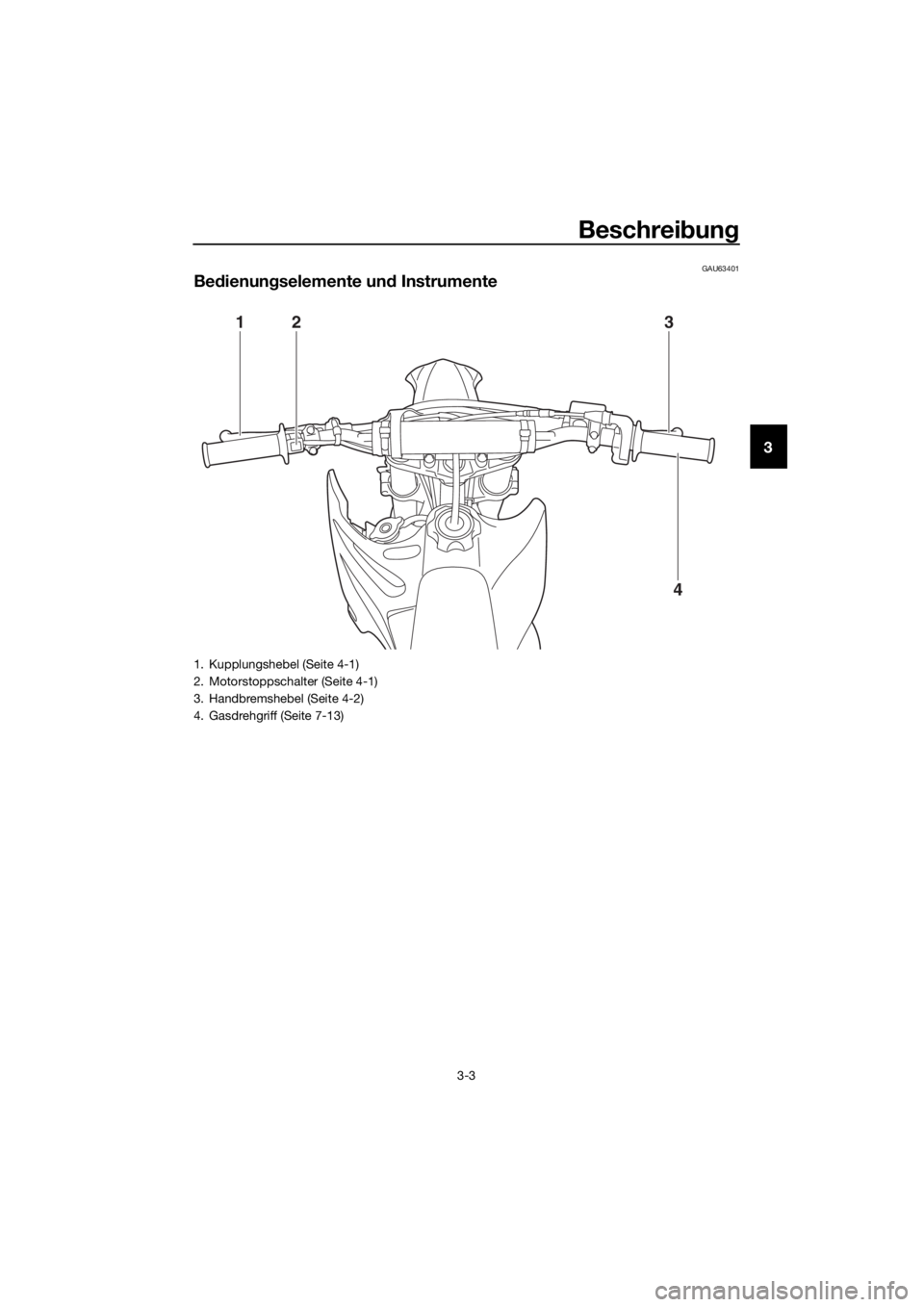

Be dienun gselemente un d Instrumente
4
1
32
1. Kupplungshebel (Seite 4-1)
2. Motorstoppschalter (Seite 4-1)
3. Handbremshebel (Seite 4-2)
4. Gasdrehgriff (Seite 7-13)
U1SN84G0.book Page 3 Wednesday, June 10, 2015 10:27 AM

Funktionen der Instrumente un d Be dienung selemente
4-1
4
GAU40661

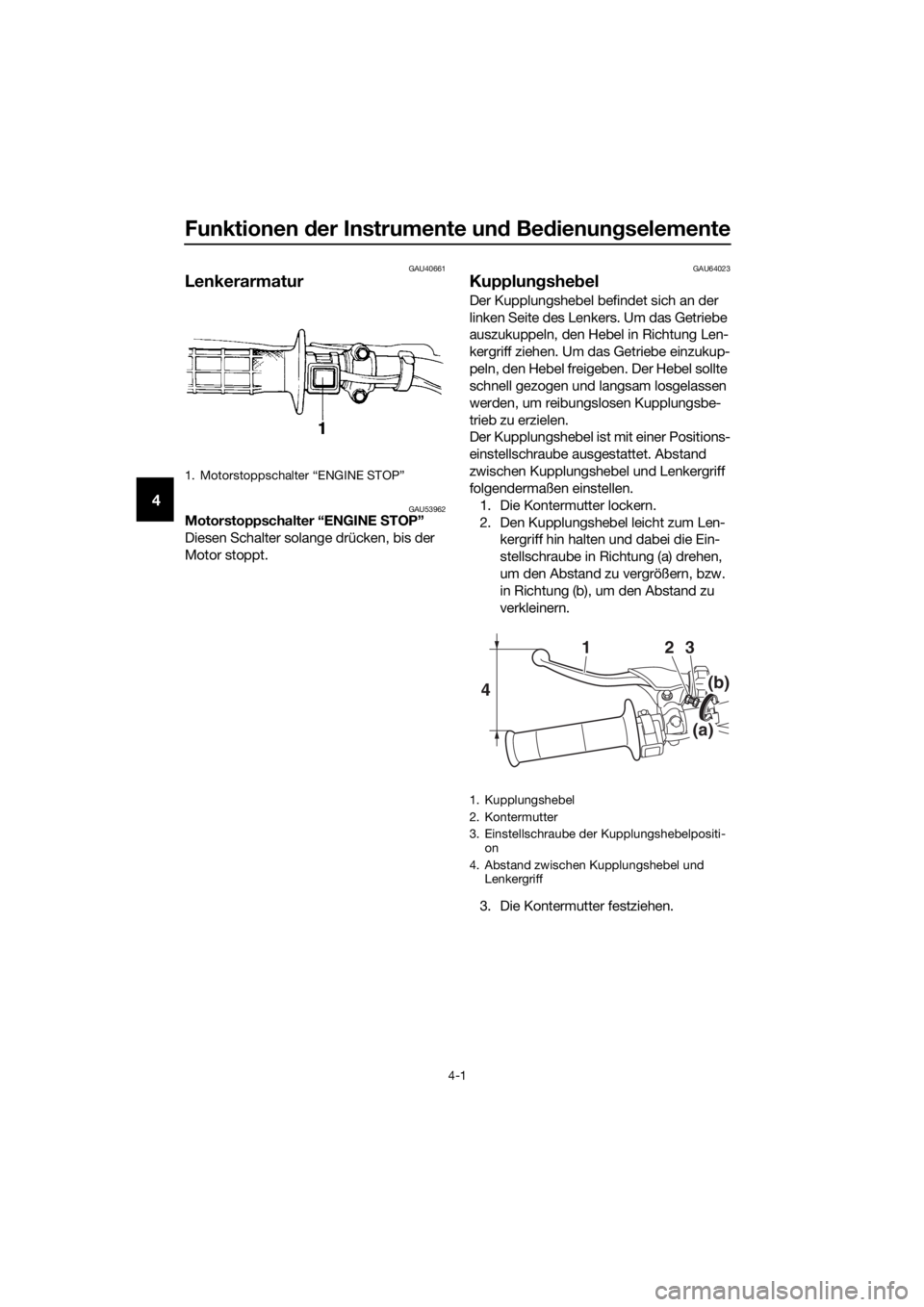

Lenkerarmatur
GAU53962Motorstoppschalter “ENGINE STOP”
Diesen Schalter solange drücken, bis der
Motor stoppt.
GAU64023
Kupplun gshe bel
Der Kupplungshebel befindet sich an der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel ist mit einer Positions-
einstellschraube ausgestattet. Abstand
zwischen Kupplungshebel und Lenkergriff
folgendermaßen einstellen.
1. Die Kontermutter lockern.
2. Den Kupplungshebel leicht zum Len- kergriff hin halten und dabei die Ein-
stellschraube in Richtung (a) drehen,
um den Abstand zu vergrößern, bzw.
in Richtung (b), um den Abstand zu
verkleinern.
3. Die Kontermutter festziehen.
1. Motorstoppschalter “ENGINE STOP”
1. Kupplungshebel
2. Kontermutter
3. Einstellschraube der Kupplungshebelpositi- on
4. Abstand zwischen Kupplungshebel und Lenkergriff
4
213
(b)
(a)
U1SN84G0.book Page 1 Wednesday, June 10, 2015 10:27 AM

Funktionen der Instrumente un d Be dienun gselemente
4-2
4
GAU12872

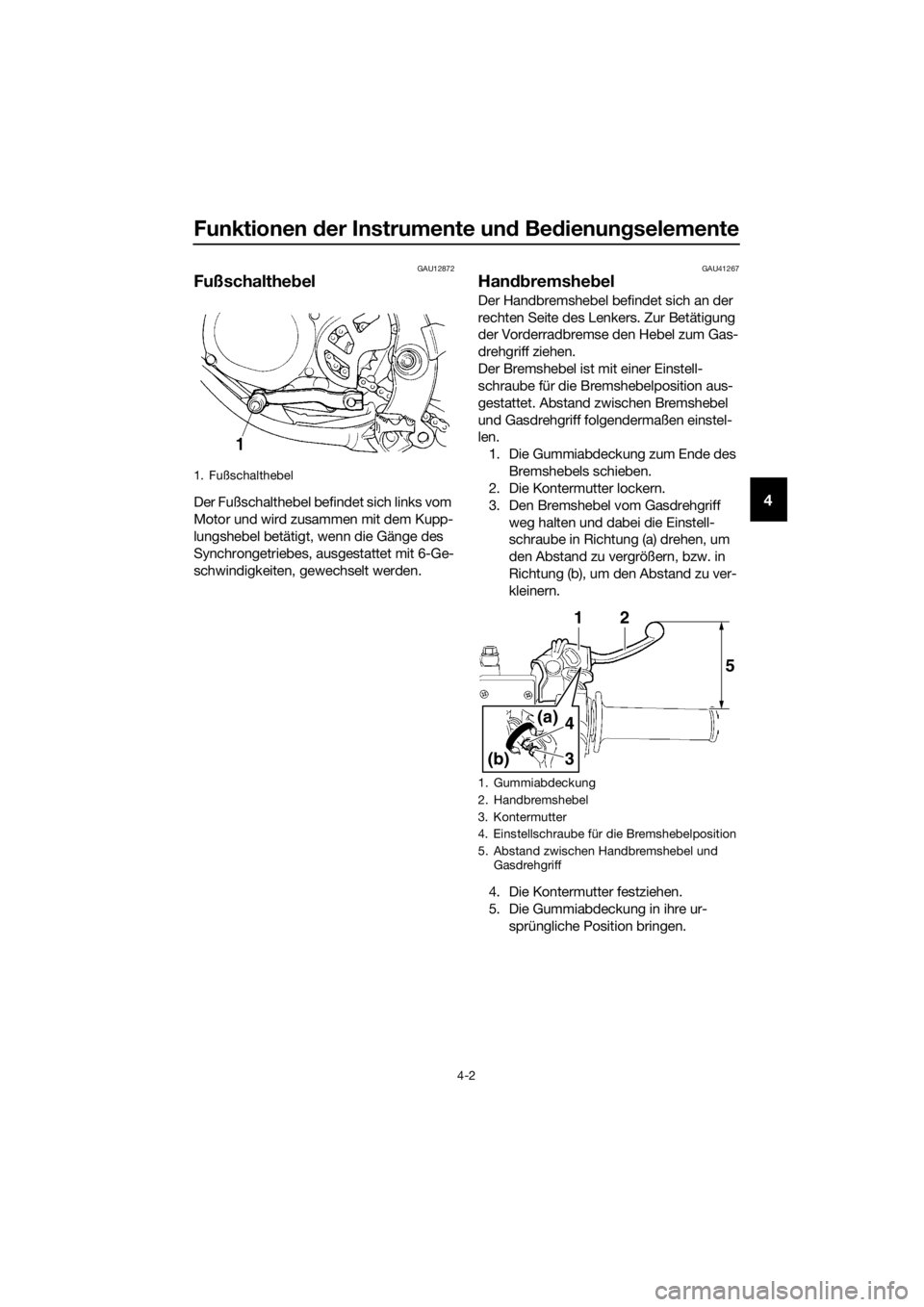

Fußschalthe bel
Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
GAU41267
Han dbremshe bel
Der Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einer Einstell-
schraube für die Bremshebelposition aus-
gestattet. Abstand zwischen Bremshebel
und Gasdrehgriff folgendermaßen einstel-
len.
1. Die Gummiabdeckung zum Ende des Bremshebels schieben.
2. Die Kontermutter lockern.
3. Den Bremshebel vom Gasdrehgriff
weg halten und dabei die Einstell-
schraube in Richtung (a) drehen, um
den Abstand zu vergrößern, bzw. in
Richtung (b), um den Abstand zu ver-
kleinern.
4. Die Kontermutter festziehen.
5. Die Gummiabdeckung in ihre ur- sprüngliche Position bringen.
1. Fußschalthebel
1. Gummiabdeckung
2. Handbremshebel
3. Kontermutter
4. Einstellschraube für die Bremshebelposition
5. Abstand zwischen Handbremshebel und Gasdrehgriff
1
4
3
(a)
(b)
2
5
U1SN84G0.book Page 2 Wednesday, June 10, 2015 10:27 AM

Funktionen der Instrumente un d Be dienung selemente
4-3
4
GAU12944

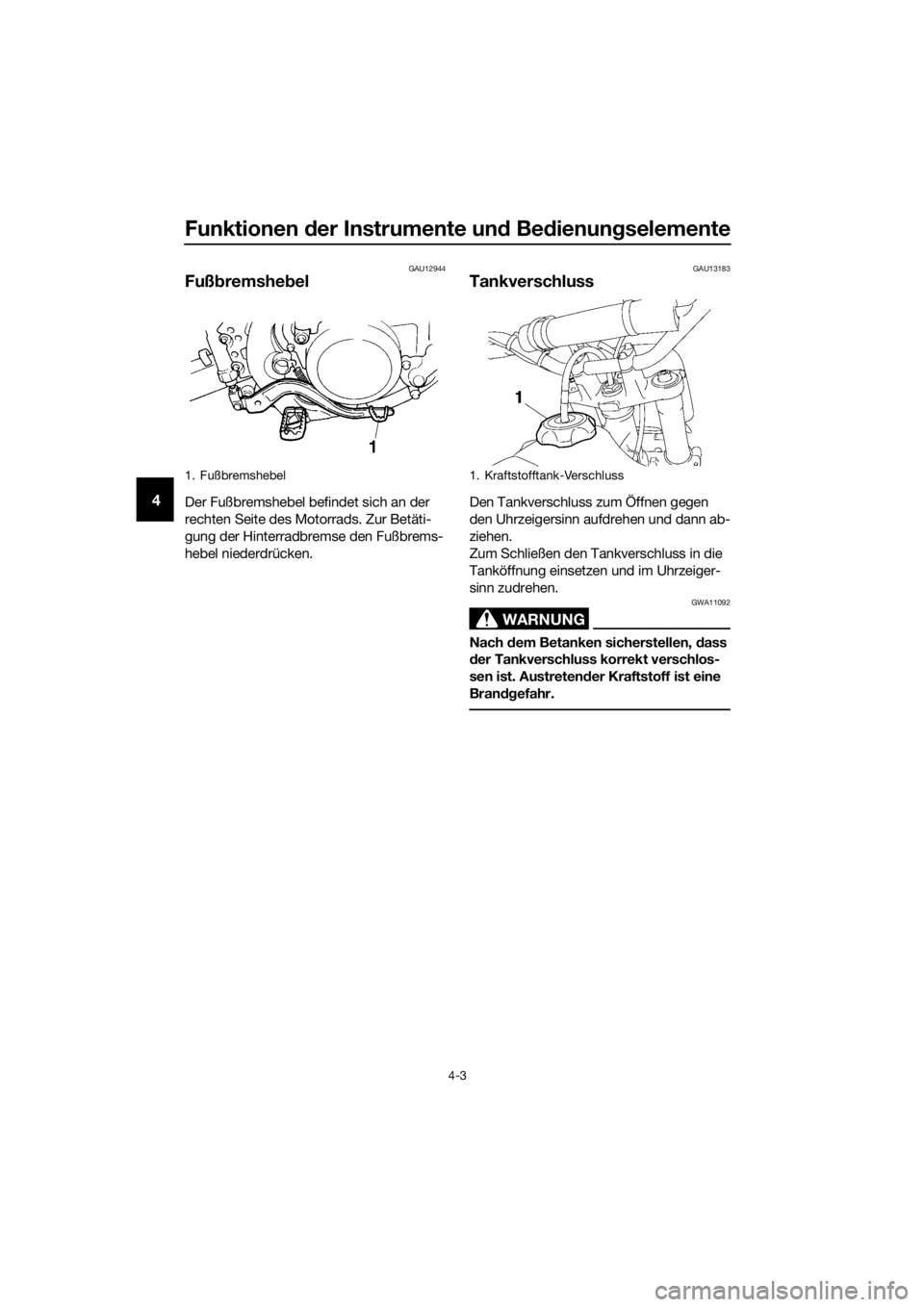

Fußbremshe bel
Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13183
Tankverschluss
Den Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schließen den Tankverschluss in die
Tanköffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
d er Tankverschluss korrekt verschlos-
sen ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
1. Fußbremshebel1. Kraftstofftank-Verschluss
U1SN84G0.book Page 3 Wednesday, June 10, 2015 10:27 AM

Funktionen der Instrumente un d Be dienun gselemente
4-4
4
GAU41835

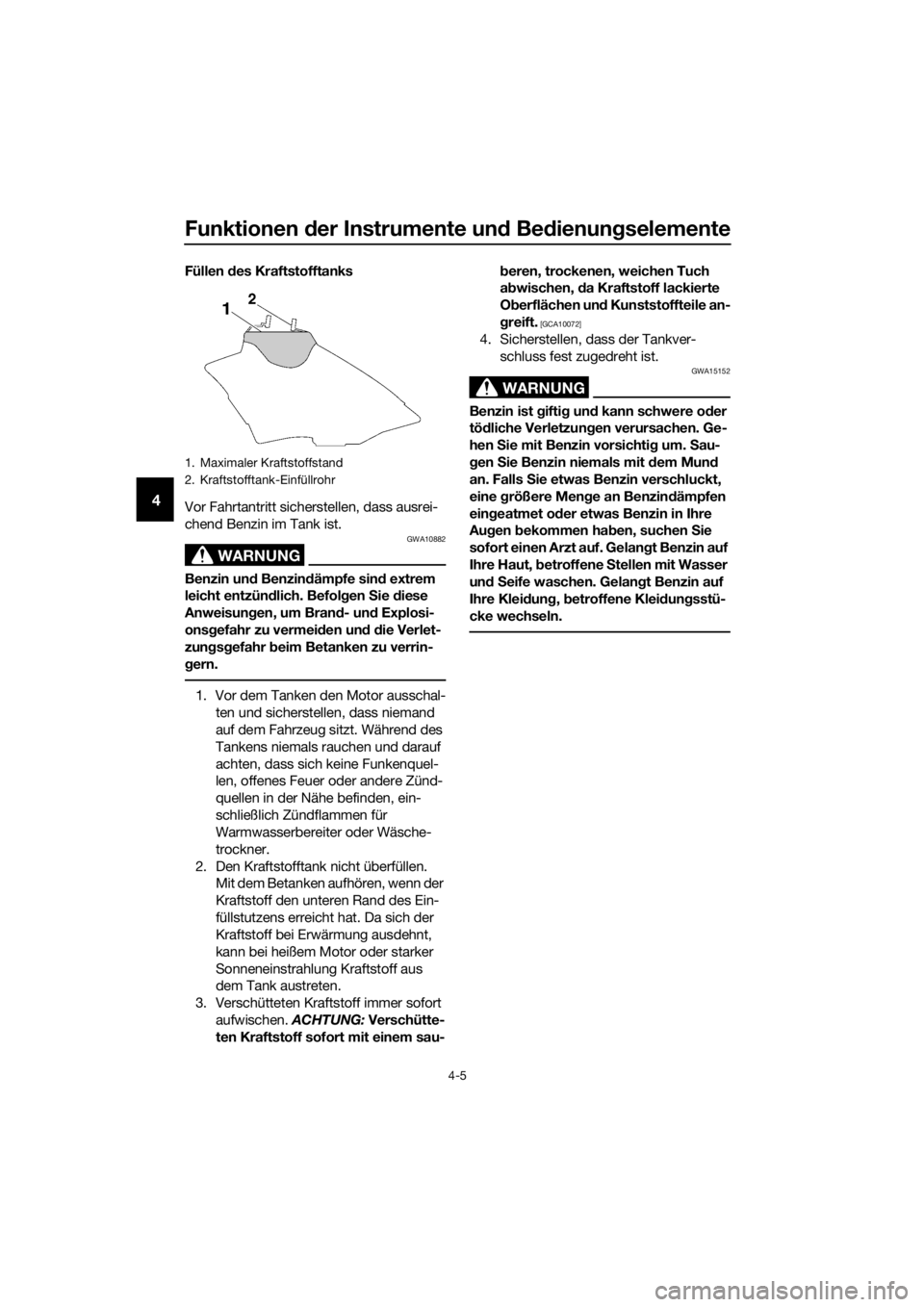

Kraftstoff

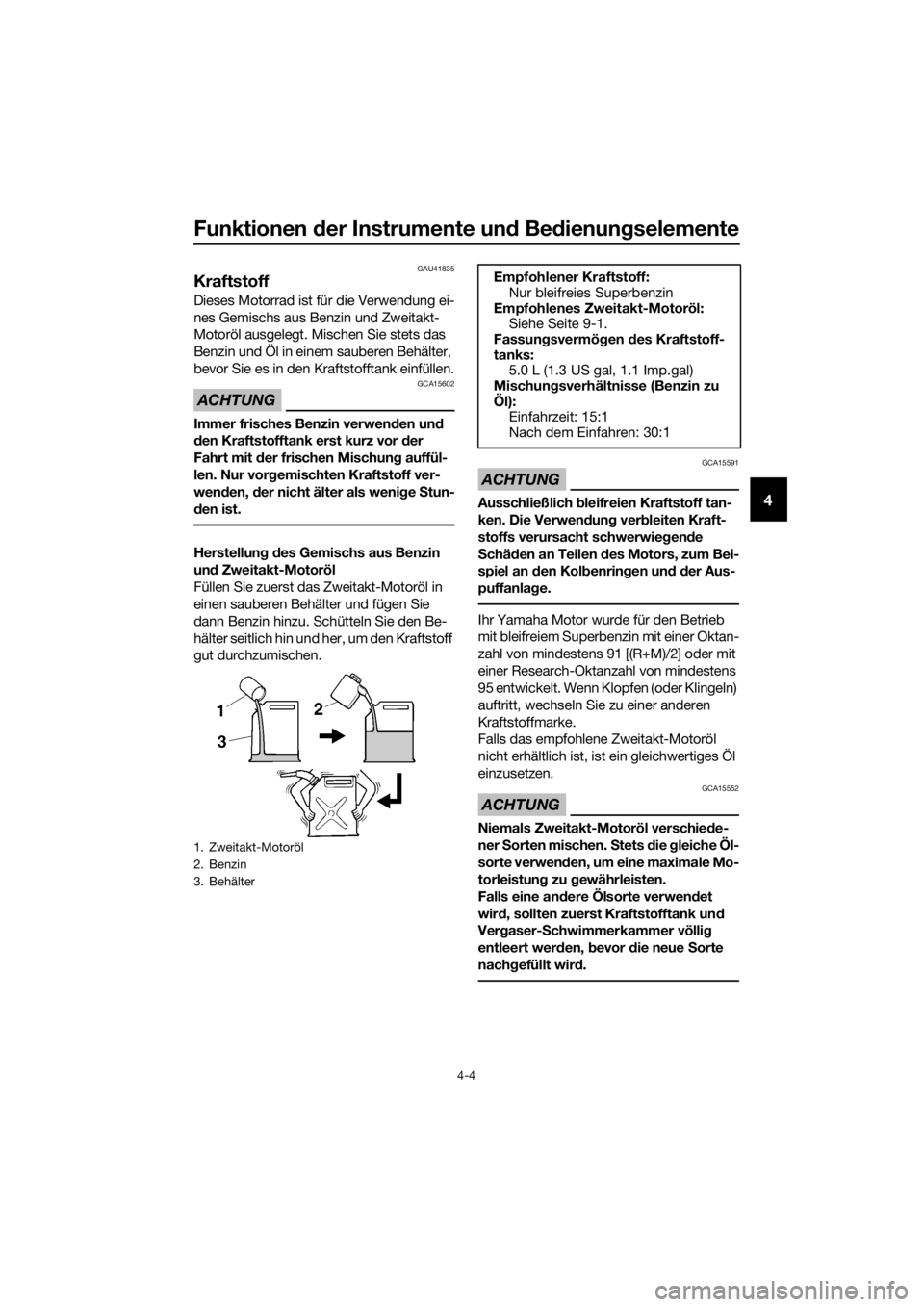

Dieses Motorrad ist für die Verwendung ei-
nes Gemischs aus Benzin und Zweitakt-
Motoröl ausgelegt. Mischen Sie stets das
Benzin und Öl in einem sauberen Behälter,
bevor Sie es in den Kraftstofftank einfüllen.
ACHTUNG
GCA15602
Immer frisches Benzin verwen den un d
d en Kraftstofftank erst kurz vor der
Fahrt mit d er frischen Mischun g auffül-
len. Nur vor gemischten Kraftstoff ver-
wen den, der nicht älter als weni ge Stun-
d en ist.
Herstellun g d es Gemischs aus Benzin
un d Zweitakt-Motoröl
Füllen Sie zuerst das Zweitakt-Motoröl in
einen sauberen Behälter und fügen Sie
dann Benzin hinzu. Schütteln Sie den Be-
hälter seitlich hin und her, um den Kraftstoff
gut durchzumischen.
ACHTUNG
GCA15591
Ausschließlich bleifreien Kraftstoff tan-
ken. Die Verwen dung verbleiten Kraft-
stoffs verursacht schwerwie gen de
S chäd en an Teilen des Motors, zum Bei-
spiel an d en Kolbenrin gen un d d er Aus-
puffanla ge.
Ihr Yamaha Motor wurde für den Betrieb
mit bleifreiem Superbenzin mit einer Oktan-
zahl von mindestens 91 [(R+M)/2] oder mit
einer Research-Oktanzahl von mindestens
95 entwickelt. Wenn Klopfen (oder Klingeln)
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke.
Falls das empfohlene Zweitakt-Motoröl
nicht erhältlich ist, ist ein gleichwertiges Öl
einzusetzen.
ACHTUNG
GCA15552
Niemals Zweitakt-Motoröl verschie de-
ner Sorten mischen. Stets die gleiche Öl-
sorte verwen den, um eine maximale Mo-
torleistun g zu g ewährleisten.
Falls eine an dere Ölsorte verwen det
wir d, sollten zuerst Kraftstofftank un d
Ver gaser- Schwimmerkammer völli g
entleert wer den, bevor die neue Sorte
nach gefüllt wir d.
1. Zweitakt-Motoröl
2. Benzin
3. Behälter
Empfohlener Kraftstoff:
Nur bleifreies Superbenzin
Empfohlenes Zweitakt-Motoröl: Siehe Seite 9-1.
Fassun gsvermö gen des Kraftstoff-
tanks: 5.0 L (1.3 US gal, 1.1 Imp.gal)
Mischun gsverhältnisse (Benzin zu
Öl): Einfahrzeit: 15:1
Nach dem Einfahren: 30:1
U1SN84G0.book Page 4 Wednesday, June 10, 2015 10:27 AM

Funktionen der Instrumente un d Be dienung selemente
4-5
4
Füllen des Kraftstofftanks
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- un d Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Mit dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau- b
eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig un d kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
g en Sie Benzin niemals mit dem Mun d
an. Falls S ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet o der etwas Benzin in Ihre
Au gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelang t Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dung , betroffene Klei dung sstü-
cke wechseln.
1. Maximaler Kraftstoffstand
2. Kraftstofftank-Einfüllrohr
U1SN84G0.book Page 5 Wednesday, June 10, 2015 10:27 AM
