Regelmäßi ge Wartun g un d Einstellun g
7-26
7
GAUM1653
Schwin gen-Drehpunkte schmie-
ren
Die Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273
Teleskopg ab el prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskop gab el nicht gleichmä-
ßi g ein- un d ausfe dert o der ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeug von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U1SN84G0.book Page 26 Wednesday, June 10, 2015 10:27 AM

Regelmäßi ge Wartun g un d Einstellun g
7-27
7
GAU23285
Lenkung prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Vorderrad vom Boden abheben. (Siehe Seite 7-28.) WARNUNG! Um
Verletzun gen zu vermei den, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radla ger prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
U1SN84G0.book Page 27 Wednesday, June 10, 2015 10:27 AM

Regelmäßi ge Wartun g un d Einstellun g
7-28
7
GAU24351
Motorrad aufb ocken
Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer
verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
GAU24361
Vor derra d
GAU56371
Vorderra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
1. Die Achsmutter lösen.
2. Das Vorderrad vom Boden abheben, dabei das Verfahren im vorherigen
Abschnitt “Motorrad aufbocken” be-
achten.
3. Die Achsmutter und die Unterleg- scheibe entfernen.
4. Die Radachse herausziehen und dann
das Rad herausnehmen. ACHTUNG:
Wenn Ra d un d Bremsschei be aus-
g eb aut sin d, auf keinen Fall die
Bremse betäti gen, da sonst d ie
Brems belä ge aneinan der ged rückt
wer den.
[GCA11073]
1. Unterlegscheibe
2. Achsmutter
U1SN84G0.book Page 28 Wednesday, June 10, 2015 10:27 AM

Regelmäßi ge Wartun g un d Einstellun g
7-29
7
Vorderra d ein bauen
1. Das Rad zwischen die Gabelholme heben.
HINWEIS
Sicherstellen, dass vor dem Einbau des Ra-
des zwischen den Bremsbelägen genü-
gend Platz vorhanden ist.
2. Die Radachse von der rechten Seite her durchstecken.
3. Das Vorderrad auf den Boden herab- lassen, den entfernbaren Seitenstän-
der montieren und das Motorrad dar-
auf abstellen.
4. Die Unterlegscheibe und die Achs- mutter anbringen und die Achsmutter
dann vorschriftsmäßig festziehen.
GAU25081
Hinterra d
GAU56742
Hinterrad aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.
1. Die Achsmutter lösen.
2. Das Hinterrad entsprechend dem Ver- fahren auf Seite 7-28 anheben.
3. Die Kontermutter vollständig lösen und dann die Einstellschraube der An-
triebskette an beiden Enden der
Schwinge lösen.
4. Die Achsmutter und die Unterleg-
scheibe entfernen.
5. Das Hinterrad nach vorn drücken und dann die Antriebskette vom Kettenrad
abnehmen.
HINWEIS
Falls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
1. Radachse
Anzu gsmoment:
Achsmutter:
70 Nm (7.0 m·kgf, 51 ft·lbf)1. Achsmutter
2. Unterlegscheibe
3. Kontermutter
4. Einstellschraube des Antriebskettendurch-
hangs
U1SN84G0.book Page 29 Wednesday, June 10, 2015 10:27 AM

Regelmäßi ge Wartun g un d Einstellun g
7-30
7
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.
 Die Antriebskette muss für den Ein-
und Ausbau des Hinterrads nicht auf-
getrennt werden.
6. Den Bremssattel abstützen und das
Rad leicht anheben; dabei die Rad-
achse herausziehen.
HINWEIS
Die Hinterradachse kann nach Bedarf mit
einem Gummihammer ausgetrieben wer-
den.
7. Das Rad herausnehmen. ACHTUNG:
Wenn Ra d un d Bremsschei be aus-
g eb aut sin d, auf keinen Fall die
Bremse betäti gen, da sonst d ie
Brems belä ge aneinan der ged rückt
wer den.
[GCA11073]
Hinterra d ein bauen
1. Die Antriebskette auf das Kettenrad einbauen.
2. Rad und Bremssattelhalterung ein- bauen, indem die Radachse von
rechts eingesetzt wird.
HINWEIS
Die Nase an der Schwinge muss in die
Nut in der Bremssattelhalterung ein-
greifen. 
Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.
3. Die Unterlegscheibe und die Achs-
mutter anbringen.
4. Das Hinterrad auf den Boden herab-
lassen, den entfernbaren Seitenstän-
der montieren und das Motorrad dar-
auf abstellen.
5. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 7-21.)
6. Die Kontermuttern und die Achsmut- ter mit dem vorgeschriebenen Dreh-
moment festziehen.
1. Radachse
1. Arretierung
2. Aufnahmenut
Anzu gsmoment:
Kontermutter:
14 Nm (1.4 m·kgf, 10 ft·lbf)
Achsmutter: 90 Nm (9.0 m·kgf, 65 ft·lbf)
2 1
U1SN84G0.book Page 30 Wednesday, June 10, 2015 10:27 AM

Regelmäßi ge Wartun g un d Einstellun g
7-31
7
GAU25872
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedo ch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen un d sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in der Nähe befin den, einschließ-
lich Zün dflammen für Warmwasser be-
reiter od er Öfen. Benzin o der
Benzin dämpfe können sich leicht ent-
zün den o der explod ieren und d ad urch
schwere Au genverletzun gen o der Be-
schä dig un gen verursachen.
U1SN84G0.book Page 31 Wednesday, June 10, 2015 10:27 AM

Regelmäßi ge Wartun g un d Einstellun g
7-32
7
GAU66360

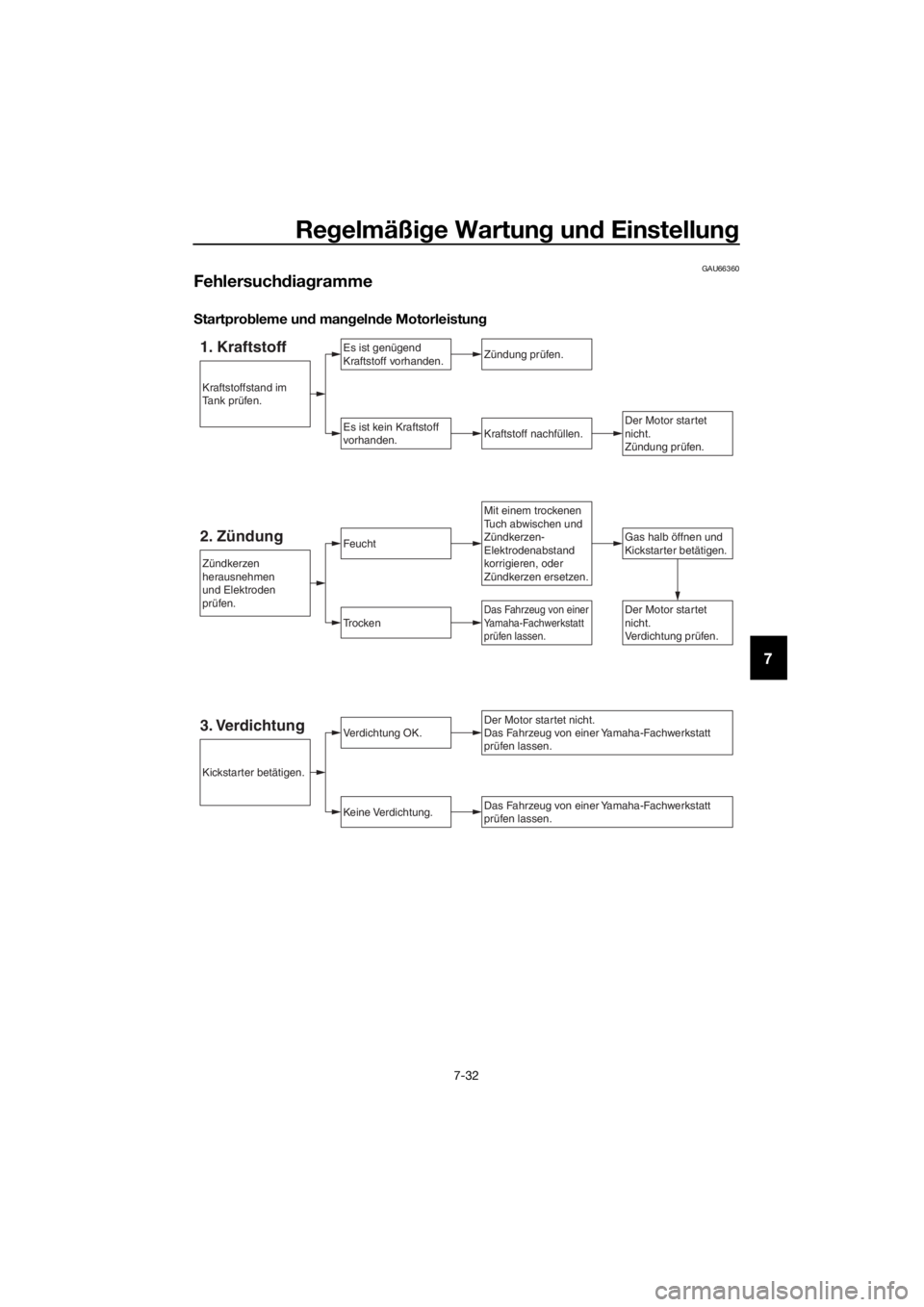

Fehlersuchd iagramme
S tartpro bleme un d man geln de Motorleistun g
1. KraftstoffEs ist genügend
Kraftstoff vorhanden.
Es ist kein Kraftstoff
vorhanden.
Zündung prüfen.
Kraftstoff nachfüllen.Der Motor startet
nicht.
Zündung prüfen.
Gas halb öffnen und
Kickstarter betätigen.
Mit einem trockenen
Tuch abwischen und
Zündkerzen-
Elektrodenabstand
korrigieren, oder
Zündkerzen ersetzen.
2. ZündungFeucht
Trocken
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen lassen.
Der Motor startet
nicht.
Verdichtung prüfen.Das Fahrzeug von einer
Yamaha-Fachwerkstatt
prüfen lassen.
Zündkerzen
herausnehmen
und Elektroden
prüfen.
Kickstarter betätigen.
Kraftstoffstand im
Tank prüfen.
3. Verdichtung
U1SN84G0.book Page 32 Wednesday, June 10, 2015 10:27 AM

Regelmäßi ge Wartun g un d Einstellun g
7-33
7
Motorüberhitzun g
WARNUNG
GWAT1041
Niemals den Kühler deckel ab nehmen, wenn der Motor un d d er Kühler heiß sin d.
S ie den d heiße Flüssi gkeit un d heißer Dampf können unter Druck austreten un d
ernsthafte Verletzun gen verursachen. Immer a bwarten, bis der Motor abgekühlt
ist.
 Einen dicken Lappen, wie z. B. ein Han dtuch, ü ber den Kühlerverschluss deckel
le gen un d d ann den Deckel lan gsam geg en den Uhrzei gersinn bis zum Anschla g
d rehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu
vernehmen ist, auf den Deckel d rücken und g eg en den Uhrzei gersinn a bschrau-
b en.
HINWEIS
Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungs-
wasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige
Kühlflüssigkeit ersetzen.
Motor abkühlen
lassen.
Kühlflüssigkeit
nachfüllen.
(Siehe HINWEIS.)
Kühlflüssigkeitsstand
ist OK.
Kühlflüssigkeitsstand
im Kühler prüfen.Es gibt kein Leck.
Es gibt ein Leck.
Kühlflüssigkeitsstand
zu niedrig.
Kühlanlage auf Lecks
absuchen.
Lassen Sie das
Kühlsystem von einer
Yamaha-
Fachwerkstatt
reparieren.
Motor anlassen. Wenn der Motor wieder überhitzt,
das Kühlsystem in einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
U1SN84G0.book Page 33 Wednesday, June 10, 2015 10:27 AM

Pflege und La gerun g d es Motorra ds
8-1
8
GAU37834
Vorsicht bei Mattfar ben
ACHTUNG
GCA15193
Eini ge Mo delle sin d mit mattfar big en
Bauteilen aus gestattet. Vor d er Reini-
g un g d es Fahrzeu gs sollten S ie einen
Yamaha-Fachhän dler bezü glich ver-
wen dbarer Reini gun gsmittel zu Rate
ziehen. Wer den Bürsten, scharfe Chemi-
kalien o der Reini gun gsmittel zum S äu-
b ern dieser Bauteile benutzt, können
d iese verkratzt o der beschäd ig t wer den.
Auch Wachs sollte nicht auf mattfar big e
Bauteile auf getra gen wer den.
GAU41359
Pfle ge
Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet wer-
den, sind die Bauteile nicht korrosionssi-
cher. Während bei Automobilen beispiels-
weise ein korrodierter Auspuff unbeachtet
bleibt, fallen schon kleine Rostansätze an
der Motorrad-Auspuffanlage unangenehm
auf. Regelmäßige, richtige Pflege ist nicht
nur eine Bedingung für Garantieansprüche,
sondern Ihr Motorrad wird auch besser
aussehen, länger leben und optimale Leis-
tungen erbringen.
Vor bereitun g für d ie Reini gun g
1. Die Schalldämpferöffnung abkühlen lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich des Zündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die z. B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Kettenräder, die
Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reini gung
ACHTUNG
GCA17692
 Stark säurehalti ge Ra dreini ger, be-
son ders an Speichenrä dern, ver-
mei den. Wer den solche Prod ukte
für schwer zu entfernen de Ver-
schmutzun gen verwen det, d as Rei-
ni gun gsmittel nicht län ger als vor-
g eschrie ben auf d er betroffenen
U1SN84G0.book Page 1 Wednesday, June 10, 2015 10:27 AM

Pflege und La gerung d es Motorra ds
8-2
8
S telle lassen. Die b ehandelten Teile
un bed in gt sehr g ut mit Wasser spü-
len, sofort a btrocknen un d an-
schließen d mit einem Korrosions-
schutz versehen.
 Unsach gemäße Reini gung kann
Plastikteile (wie Verklei dung steile,
A bdeckun gen usw.) un d d ie Schall-
d ämpfer b eschädig en. Ausschließ-
lich weiche, sau bere Tücher o der
S chwämme mit Wasser verwen-
d en, um Plastikteile zu reini gen.
Wenn sich die Plastikteile mit Was-
ser allein nicht g ründlich genu g rei-
ni gen lassen, kann ein ver dünntes,
mil des Reini gun gsmittel zusammen
mit Wasser verwen det wer den. Da
Reini gung smittel Plastikteile an-
g re
ifen können, müssen alle Reste
des Reini gung smittels mit sehr viel
Wasser a bgespült wer den.
 Niemals scharfe Chemikalien für
Plastikteile verwen den. Niemals fol-
g en de Mittel b zw. einen mit d iesen
Mitteln an gefeuchteten Lappen
o der Schwamm benutzen: alkali-
sche o der stark säurehalti ge Reini-
g un gsmittel, Lösun gsmittel, Ben-
zin, Rostschutz- o der
-entfernung smittel, Brems- o der
Kühlflüssi gkeit, Batteriesäure.
 Niemals Hoch druck-Waschanla gen
o der Dampfstrahlreini ger verwen-
d en, da diese das Einsickern von
Wasser un d d amit eine Verschlech-
terun g in d en fol gen den Bereichen
verursachen: Dichtun gen (von Rä-
d ern, Schwin gla gern, Ga bel
n un d
Bremsen), elektrische Bestan dteile
( S tecker, Ver bin dun gen un d S chal-
ter), Ent- und Belüftungsschläuche.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da- nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen oder in Küstennä-
he
Da Meeressalz extrem korrosiv wirkt, füh-
ren Sie bitte nach jeder Fahrt in Regen oder
Küstennähe folgende Schritte durch.
1. Das Motorrad abkühlen lassen und dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG: Kein warmes Wasser
verwen den, da es die Korrosions-
aktivität des Salzes erhöht.
[GCA10792]
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metal-
loberflächen sprühen, einschließlich
verchromter und vernickelter Metal-
loberflächen.
Nach der Reini gun g
1. Das Motorrad mit einem Leder oder einem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver- chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur.
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind.
5. Verwenden Sie Sprühöl als Universal- reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack- schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
U1SN84G0.book Page 2 Wednesday, June 10, 2015 10:27 AM
