YAMAHA YZF-R1 2000 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-40
6
HAU01249
Per installare la ruota anteriore
1. Alzare la ruota tra le gambe della for-
cella.
2. Inserire il perno della ruota.
3. Abbassare la ruota anteriore in modo
che tocchi il terreno.
4. Premere con forza il manubrio diverse
volte verso il basso per verificare il
corretto funzionamento della forcella.
5. Installare le pinze installando i bulloni.NOTA:@ Verificare che ci sia spazio sufficiente tra le
pastiglie prima di installare le pinze sui di-
schi freno. @6. Installare i supporti del tubo freno in-
stallando i bulloni.
7. Installare il bullone di fermo del perno
della ruota anteriore e poi stringere il
perno ruota, il bullone di fermo ed i
bulloni della pinza alle coppie di ser-
raggio secondo specifica.8. Installare la carenatura.Coppie di serraggio:
Perno ruota:
72 Nm (7,2 m·kg)
Bullone di fermo del perno ruota
anteriore:
23 Nm (2,3 m·kg)
Bullone della pinza freno:
40 Nm (4,0 m·kg)
H_5jj_Periodic.fm Page 40 Thursday, February 3, 2000 9:13 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-41
6
HAU01247
Ruota posteriore Per togliere la ruota posteriore
HW000122
AVVERTENZA
@ l
Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.
l
Supportare fermamente il motoci-
clo in modo che non ci sia pericolo
che si ribalti.
@1. Allentare il dado del perno ruota ed i
bulloni della pinza freno.
2. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-38.3. Togliere il dado del perno ruota e la
pinza togliendo i bulloni.
4. Allineare il controdado su entrambi i
lati del forcellone.
5. Girare completamente i bulloni di regi-
stro della catena di trasmissione in di-
rezione
a.6. Spingere la ruota in avanti e poi toglie-
re la catena di trasmissione dalla coro-
na.
NOTA:@ Per togliere ed installare la ruota posteriore,
non occorre disassemblare la catena di tra-
smissione. @7. Estrarre il perno della ruota e poi to-
gliere la ruota.
HCA00048
ATTENZIONE:@ Non frenare dopo aver aver tolto la ruota
insieme al disco freno, altrimenti le pa-
stiglie si chiuderebbero completamente. @
1. Dado del perno ruota
2. Bullone di registro della catena di trasmissione
3. Controdado
1. Bullone (´ 2)
H_5jj_Periodic.fm Page 41 Thursday, February 3, 2000 9:13 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-42
6
HAU01246
Per installare la ruota posteriore
1. Installare la ruota inserendo il perno
ruota.
2. Installare la catena di trasmissione
sulla corona e poi regolare la tensione
della catena (vedere pagina 6-27 per
le procedure di regolazione della ten-
sione della catena di trasmissione).
3. Installare il dado del perno ruota e poi
abbassare la ruota posteriore in modo
che tocchi il terreno.
4. Installare la pinza installando i bulloni.NOTA:@ Verificare che ci sia spazio sufficiente tra le
pastiglie prima di installare la pinza sul di-
sco freno. @
5. Stringere il dado del perno ruota ed i
bulloni della pinza alle coppie di ser-
raggio secondo specifica.
HAU03087
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il mezzo dovesse richie-
dere riparazioni, consigliamo di portarlo da
un concessionario Yamaha, i cui tecnici
esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del mezzo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose. Coppie di serraggio:
Dado del perno ruota:
150 Nm (15,0 m·kg)
Bullone della pinza freno:
40 Nm (4,0 m·kg)
H_5jj_Periodic.fm Page 42 Thursday, February 3, 2000 9:13 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-43
6
HAU02990
Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
HW000125
AVVERTENZA
@ Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante. @
2. Compressione
3. Ignizione
4. Batteria 1. CarburanteControllare il livello del
carburante nel serbatoio.
Non c’è carburante.
Fornire carburante.
Azionare lo starter
elettrico.C’è compressione.
Controllare l’ignizione.
Far controllare il veicolo da un
concessionario Yamaha.
Rimuovere le candele e
controllare gli elettrodi.Umidi
AsciuttiAsciugare con un panno asciutto e correggere
i varchi delle candele o sostituire le candele.
Fare controllare il veicolo da un
concessionario Yamaha.Aprire l’acceleratore a metà e azionare lo
starter elettrico.
Il motore non parte.
Controllare la batteria.
Il motore gira rapidamente.
Il motore gira lentamente.La batteria è in buone condizioni.
Controllare il collegamento dei cavi batteria
e caricare la batteria se necessario.
Il motore non parte. Controllare la compressione.
Il motore non parte.
Far controllare il veicolo da
un concessionario Yamaha.
Azionare lo starter
elettrico.
Controllare la compressione.
Non c’è compressione.C’è abbastanza
carburante.
H_5jj_Periodic.fm Page 43 Thursday, February 3, 2000 9:13 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-44
6
Surriscaldamento del motore
HW000070
AVVERTENZA
@ l
Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare infortuni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
l
Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.
Quando cessa il fischio, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
@NOTA:@ Se non si dispone di liquido di raffreddamento, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sosti-
tuisca al più presto possibile con il liquido di raffreddamento consigliato. @
Il livello del liquido di
raffreddamento è corretto.Il livello del liquido di raffreddamento
è basso.
Controllare se sono presenti perdite
nel sistema di raffreddamento.
Far controllare e riparare il
sistema di raffreddamento da
un concessionario Yamaha.Aggiungere liquido di
raffreddamento. (Vedere NOTA.)
Avviare il motore. Se il motore si surriscalda ancora,
far controllare e riparare il sistema di raffreddamento
da un concessionario Yamaha.Sono presenti
perdite.Non ci sono
perdite. Controllare il livello del
liquido di raffreddamento nel
serbatoio e nel radiatore.
Attendere che il motore
si sia raffreddato.
H_5jj_Periodic.fm Page 44 Thursday, February 3, 2000 9:13 AM

H_5jj_Periodic.fm Page 45 Thursday, February 3, 2000 9:13 AM

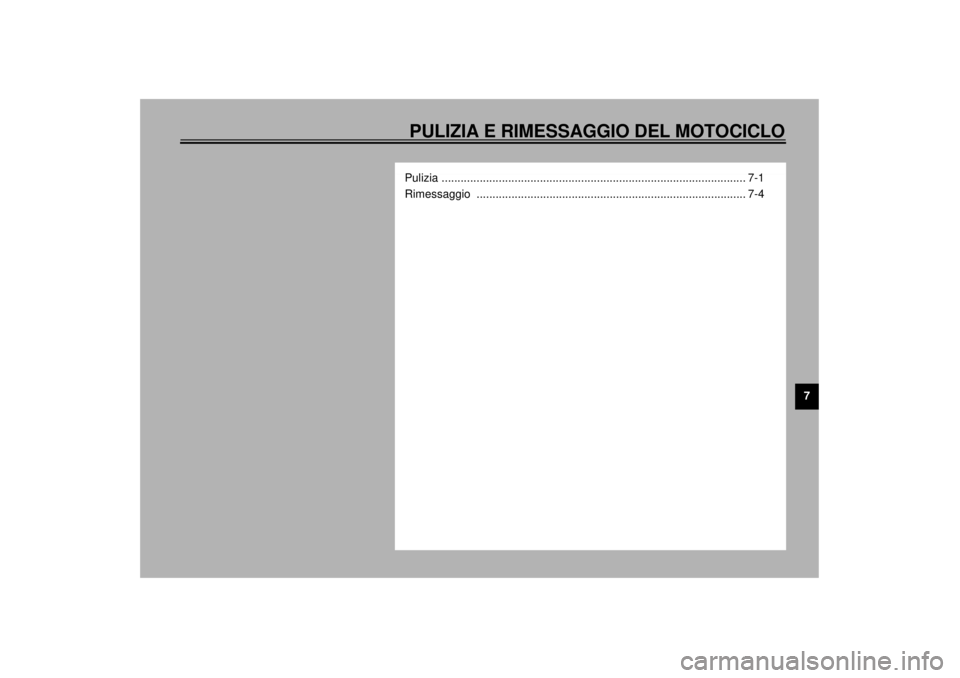

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7
Pulizia ................................................................................................ 7-1
Rimessaggio ..................................................................................... 7-4
H_5jj_CleaningTOC.fm Page 1 Thursday, February 3, 2000 9:13 AM

7-1
7
HAU03168
7-PULIZIA E RIMESSAGGIO DEL MOTOCICLOPulizia Pur servendo a rivelare gli aspetti attrattivi
della tecnologia, la struttura aperta rende il
motociclo più vulnerabile. La ruggine e la
corrosione possono svilupparsi malgrado
l’impiego di componenti di alta qualità. Un
tubo dello scarico arrugginito potrebbe non
dare nell’occhio su un’auto, ma compro-
metterebbe irrimediabilmente l’estetica di
una moto. Una pulizia frequente e appro-
priata, non soltanto soddisfa le condizioni di
garanzia, bensì mantiene l’estetica del mo-
tociclo, ne allunga la durata e ne ottimizza
le prestazioni.Prima di pulire il motociclo
1. Coprire l’apertura della marmitta con
un sacchetto di plastica dopo che il
motore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, tutti gli accoppiatori ed i connettori
elettrici, compresi i cappucci delle can-
dele, siano ben serrati.
3. Eliminare i depositi ostinati di sporco,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai prodotti del genere sui
paraolio, sulle guarnizioni, sulle coro-
ne, sulla catena di trasmissione e sui
perni delle ruote. Sciacquare sempre
con acqua lo sporco ed il prodotto
sgrassante. Pulizia
HCA00056
ATTENZIONE:@ l
Evitare di usare detergenti per ruo-
te molto acidi, specialmente sulle
ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco parti-
colarmente ostinato, non lasciare il
detergente sulla superficie interes-
sata più a lungo di quanto indicato
sulle istruzioni per l’uso. Inoltre
sciacquare a fondo la superficie
con acqua, asciugarla immediata-
mente e poi applicare uno spray
protettivo anticorrosione.
l
Metodi di lavaggio errati possono
danneggiare i parabrezza, le care-
nature, i pannelli e altre parti in pla-
stica, e la marmitta. Per pulire la
plastica, usare soltanto un panno o
una spugna soffici, puliti, con de-
tergente neutro ed acqua. Tuttavia,
se non si riesce a pulire completa-
mente la marmitta con un detergen-
te neutro, si possono usare
prodotti alcalini ed una spazzola
morbida.
H_5jj_Cleaning.fm Page 1 Thursday, February 3, 2000 9:13 AM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
l
Non utilizzare prodotti chimici forti
sulle parti in plastica o sulla mar-
mitta. Accertarsi di non utilizzare
panni o spugne che siano stati a
contatto di prodotti di pulizia forti o
abrasivi, solvente o diluente, carbu-
rante (benzina), prodotti per elimi-
nare o inibire la ruggine, liquido
freni, antigelo o liquido della batte-
ria.
l
Non utilizzare macchine di lavaggio
con getti di acqua ad alta pressione
o di vapore, in quanto possono pro-
vocare infiltrazioni di acqua e dete-
rioramenti nelle seguenti zone:
tenute (di cuscinetti delle ruote e
del forcellone, forcella e freni),
scomparti portaoggetti, componen-
ti elettrici (accoppiatori, connettori,
strumenti, interruttori e luci), tubi di
sfiato e sfiati.
l
Per i motocicli muniti di parabrez-
za: Non usare detergenti forti o
spugne dure che provocherebbero
opacità o graffi. Alcuni prodotti de-
tergenti per la plastica possono la-
sciare graffi sul parabrezza.
Provare il prodotto su una piccola
parte nascosta del parabrezza per
accertarsi che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità per
plastica dopo il lavaggio.
@Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco ostinato e gli inset-
ti si eliminano più facilmente coprendo la
superficie interessata con un panno bagna-
to per qualche minuto prima della pulizia.Dopo la guida nella pioggia, vicino al mare
e su strade su cui è stato sparso del sale Dato che il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino
al mare e su strade su cui è stato sparso del
sale procedere come segue: NOTA:@ Il sale sparso sulle strade in inverno può re-
stare fino alla primavera. @1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
HCA00012
ATTENZIONE:@ Non usare acqua calda, in quanto au-
menta l’azione corrosiva del sale. @2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tutte
le superfici metalliche, comprese quel-
le cromate e nichelate (tranne che sul-
la marmitta di titanio).
H_5jj_Cleaning.fm Page 2 Thursday, February 3, 2000 9:13 AM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
Pulizia della marmitta in titanioQuesto modello è equipaggiato con una
marmitta di titanio che richiede le seguenti
procedure speciali di pulizia.l
Per pulire la marmitta di titanio, usare
soltanto un panno o una spugna soffi-
ci, puliti, con detergente neutro ed ac-
qua. Tuttavia, se non si riesce a pulire
completamente la marmitta con un de-
tergente neutro, si possono usare pro-
dotti alcalini ed una spazzola morbida.
l
Non usare mai preparati o altri tratta-
menti speciali per pulire la marmitta di
titanio, in quanto asporterebbero la fi-
nitura della superficie esterna della
marmitta.
l
Persino minime quantità di olio, come
per esempio da stracci unti o ditate, la-
sciano macchie sulla marmitta di tita-
nio, che si possono pulire con un
detergente neutro.
l
Ricordare che lo scolorimento prodot-
to dal calore sulla parte del tubo di
scarico che porta alla marmitta di tita-
nio è normale e non è eliminabile.Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediata-
mente la catena di trasmissione per
impedire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox.
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sassi,
ecc.
7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
HWA00031
AVVERTENZA
@ l
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se ne-
cessario, pulire i dischi e le guarni-
zioni dei freni con un detergente
per dischi freno o con acetone e la-
vare i pneumatici con acqua calda
ed un detergente neutro.
l
Se necessario, pulire i dischi e le
guarnizioni dei freni con un deter-
gente per dischi freno o con aceto-
ne e lavare i pneumatici con acqua
calda ed un detergente neutro. Pri-
ma di marciare a velocità elevate,
provare la capacità di frenata del
motociclo ed il suo comportamento
in curva.
@
H_5jj_Cleaning.fm Page 3 Thursday, February 3, 2000 9:13 AM
