YAMAHA YZF-R1 2015 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
7-23
1
2
3
4
5
678
9
10
11
12
PAU37914

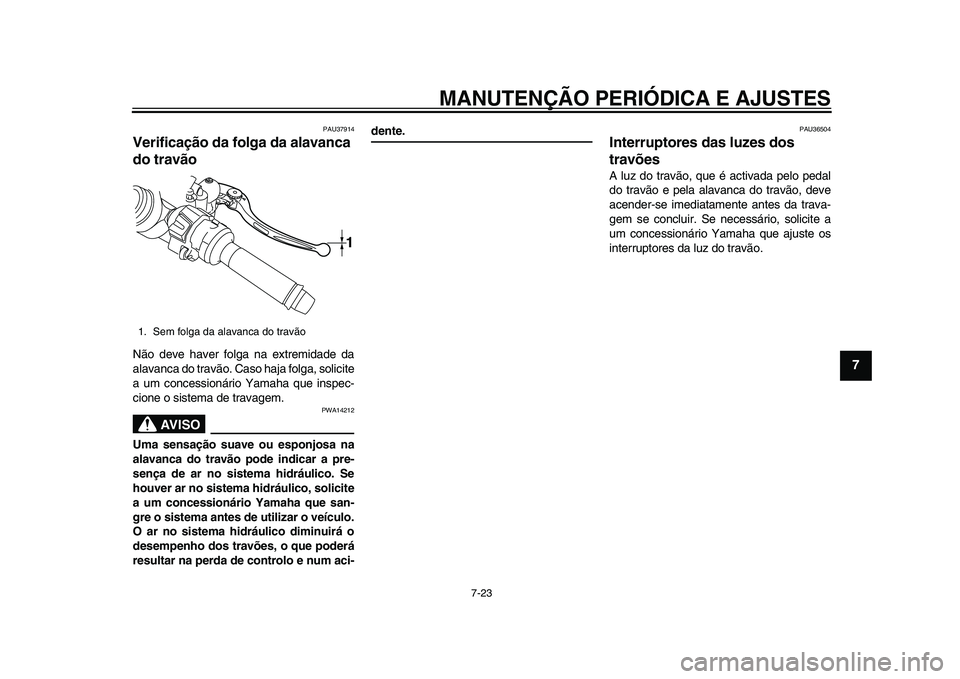

Verificação da folga da alavanca
do travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solicite
a um concessionário Yamaha que inspec-
cione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
dente.
PAU36504
Interruptores das luzes dos
travõesA luz do travão, que é activada pelo pedal
do travão e pela al avanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, solicite a
um concessionário Yamaha que ajuste os
interruptores da luz do travão.
1. Sem folga da alavanca do travão
1
2CR-F8199-P0.book 23 ページ ２０１５年１月１３日　火曜日　午後３時４６分

MANUTENÇÃO PERIÓDICA E AJUSTES
7-24
1
2
3
4
5
67
8
9
10
11
12
PAU22393

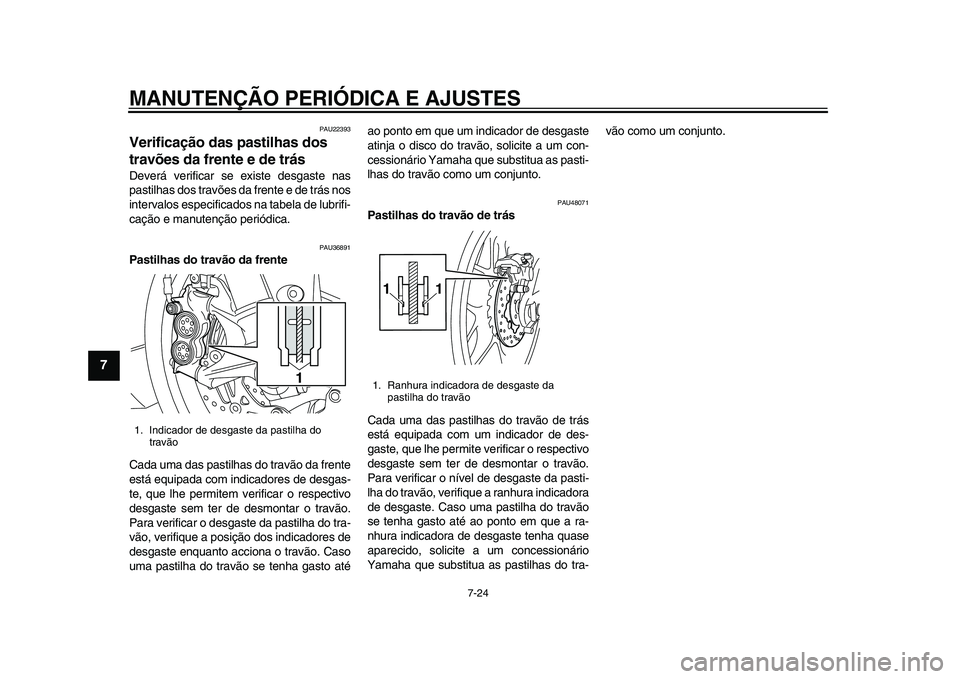

Verificação das pastilhas dos
travões da frente e de trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU36891
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com indicadores de desgas-
te, que lhe permitem verificar o respectivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posição dos indicadores de
desgaste enquanto acciona o travão. Caso
uma pastilha do travão se tenha gasto até ao ponto em que um indicador de desgaste
atinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pasti-
lhas do travão como um conjunto.
PAU48071
Pastilhas do travão de trás
Cada uma das pastil
has do travão de trás
está equipada com um indicador de des-
gaste, que lhe permite verificar o respectivo
desgaste sem ter de desmontar o travão.
Para verificar o nível de desgaste da pasti-
lha do travão, verifique a ranhura indicadora
de desgaste. Caso uma pastilha do travão
se tenha gasto até ao ponto em que a ra-
nhura indicadora de desgaste tenha quase
aparecido, solicite a um concessionário
Yamaha que substitua as pastilhas do tra- vão como um conjunto.
1. Indicador de desgaste da pastilha do
travão
1
1. Ranhura indicadora de desgaste da pastilha do travão
1
1
2CR-F8199-P0.book 24 ページ ２０１５年１月１３日　火曜日　午後３時４６分

MANUTENÇÃO PERIÓDICA E AJUSTES
7-25
1
2
3
4
5
678
9
10
11
12
PAU22582

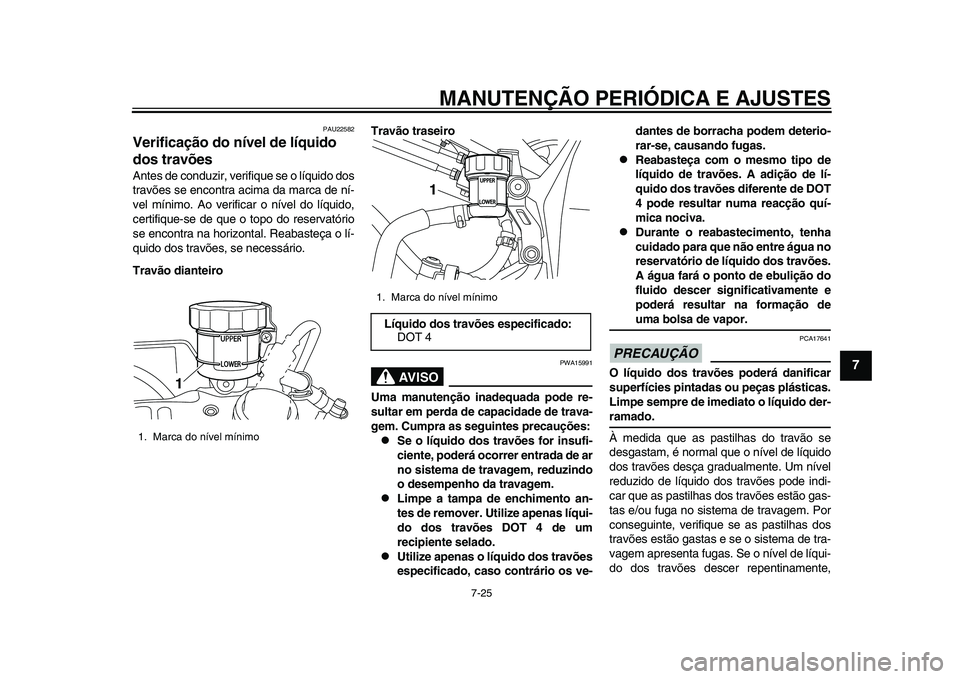

Verificação do nível de líquido
dos travõesAntes de conduzir, verifique se o líquido dos
travões se encontra acima da marca de ní-
vel mínimo. Ao verificar o nível do líquido,
certifique-se de que o topo do reservatório
se encontra na horizontal. Reabasteça o lí-
quido dos travões, se necessário.
Travão dianteiro Travão traseiro
AVISO
PWA15991
Uma manutenção inadequada pode re-
sultar em perda de capacidade de trava-
gem. Cumpra as seguintes precauções:
Se o líquido dos travões for insufi-
ciente, poderá ocorrer entrada de ar
no sistema de travagem, reduzindo
o desempenho da travagem.

Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
do dos travões DOT 4 de um
recipiente selado.

Utilize apenas o líquido dos travões
especificado, caso contrário os ve-dantes de borracha podem deterio-
rar-se, causando fugas.

Reabasteça com o mesmo tipo de
líquido de travões. A adição de lí-
quido dos travões diferente de DOT
4 pode resultar numa reacção quí-
mica nociva.

Durante o reabast
ecimento, tenha
cuidado para que não entre água no
reservatório de líquido dos travões.
A água fará o ponto de ebulição do
fluido descer significativamente e
poderá resultar na formação deuma bolsa de vapor.
PRECAUÇÃO
PCA17641
O líquido dos travões poderá danificar
superfícies pintadas ou peças plásticas.
Limpe sempre de imediato o líquido der-ramado.
À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gr adualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-
tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Se o nível de líqui-
do dos travões desc er repentinamente,
1. Marca do nível mínimo
1
1. Marca do nível mínimoLíquido dos travões especificado:
DOT 4
1
2CR-F8199-P0.book 25 ページ ２０１５年１月１３日　火曜日　午後３時４６分

MANUTENÇÃO PERIÓDICA E AJUSTES
7-26
1
2
3
4
5
67
8
9
10
11
12
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.
PAU22733
Mudança do líquido dos travõesSolicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na tabela de lubrificação e
manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre e das pinças, assim como
os tubos dos travões, nos intervalos especi-
ficados a seguir ou sempre que apresentem
danos ou fugas.
Vedantes de óleo: Substitua de dois
em dois anos.

Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU22762
Folga da corrente de
transmissãoA folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22776
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la- teral.NOTAAo verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter qual-quer tipo de carga.
2. Mude a transmissão para ponto morto.
3. Meça a folga da corrente de transmis- são como indicado.
Folga da corrente de transmissão: 25.0–35.0 mm (0.98–1.38 in)
2CR-F8199-P0.book 26 ページ ２０１５年１月１３日　火曜日　午後３時４６分

MANUTENÇÃO PERIÓDICA E AJUSTES
7-27
1
2
3
4
5
678
9
10
11
12

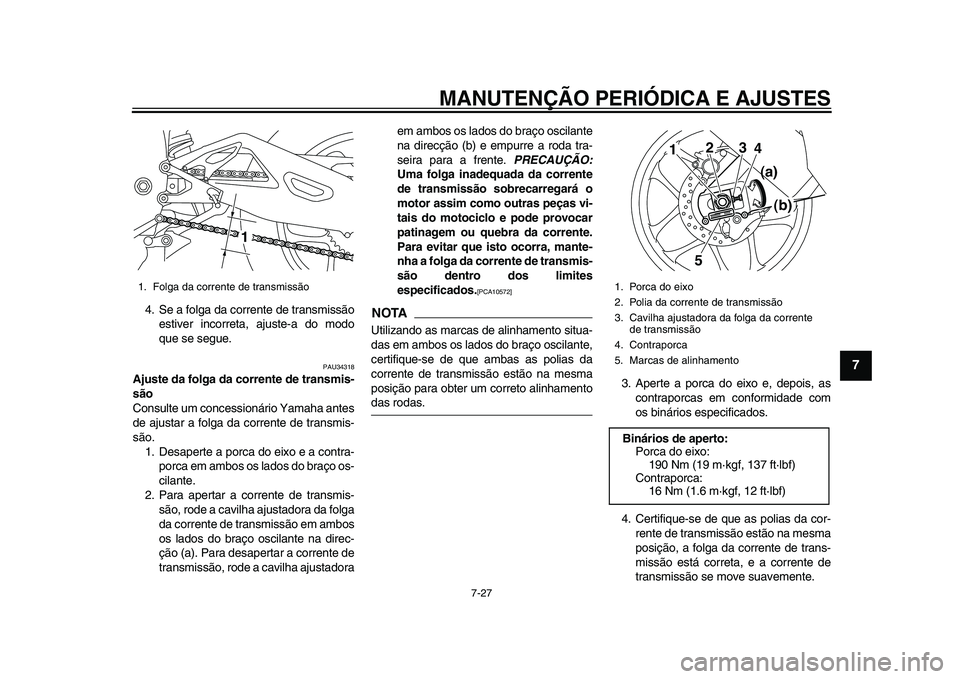

4. Se a folga da corrente de transmissão estiver incorreta, ajuste-a do modo
que se segue.
PAU34318
Ajuste da folga da corrente de transmis-
são
Consulte um concessionário Yamaha antes
de ajustar a folga da corrente de transmis-
são.
1. Desaperte a porca do eixo e a contra- porca em ambos os lados do braço os-
cilante.
2. Para apertar a corrente de transmis- são, rode a cavilha ajustadora da folga
da corrente de transmissão em ambos
os lados do braço oscilante na direc-
ção (a). Para desapertar a corrente de
transmissão, rode a cavilha ajustadora em ambos os lados do braço oscilante
na direcção (b) e empurre a roda tra-
seira para a frente.
PRECAUÇÃO:
Uma folga inadequada da corrente
de transmissão sobrecarregará o
motor assim como outras peças vi-
tais do motociclo e pode provocar
patinagem ou quebra da corrente.
Para evitar que isto ocorra, mante-
nha a folga da corrente de transmis-
são dentro dos limites
especificados.
[PCA10572]
NOTAUtilizando as marcas de alinhamento situa-
das em ambos os lado s do braço oscilante,
certifique-se de que ambas as polias da
corrente de transmissão estão na mesma
posição para obter um correto alinhamentodas rodas. 3. Aperte a porca do eixo e, depois, as
contraporcas em conformidade com
os binários especificados.
4. Certifique-se de que as polias da cor- rente de transmissão estão na mesma
posição, a folga da corrente de trans-
missão está correta, e a corrente de
transmissão se move suavemente.
1. Folga da corrente de transmissão
1
1. Porca do eixo
2. Polia da corrente de transmissão
3. Cavilha ajustadora da folga da corrente de transmissão
4. Contraporca
5. Marcas de alinhamentoBinários de aperto: Porca do eixo:190 Nm (19 m·kgf, 137 ft·lbf)
Contraporca: 16 Nm (1.6 m·kgf, 12 ft·lbf)
1
2 3
45
(a)
(b)
2CR-F8199-P0.book 27 ページ ２０１５年１月１３日　火曜日　午後３時４６分

MANUTENÇÃO PERIÓDICA E AJUSTES
7-28
1
2
3
4
5
67
8
9
10
11
12
PAU23026

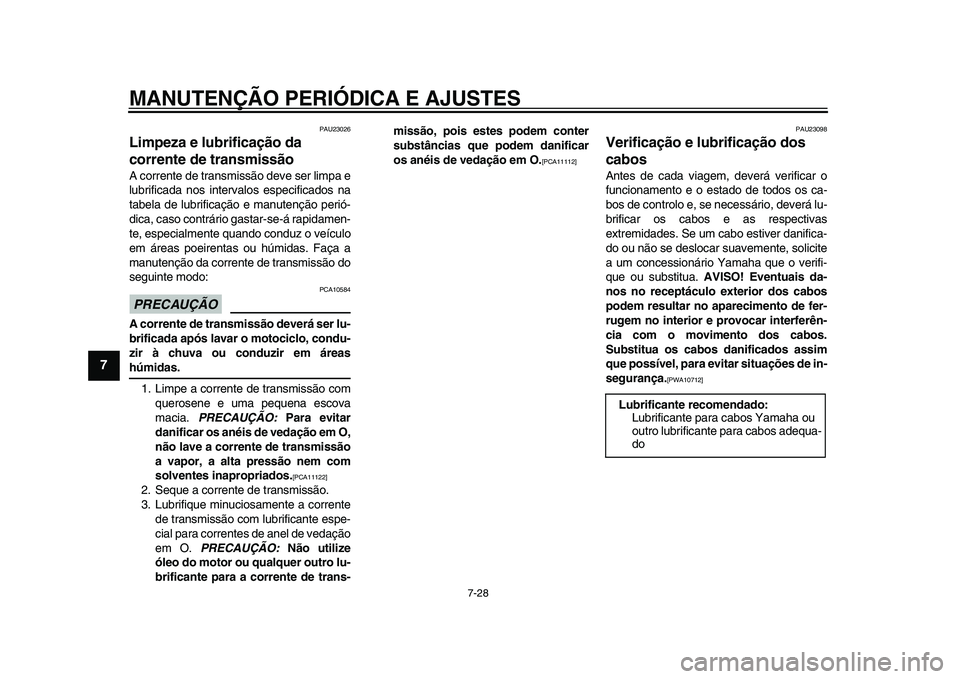

Limpeza e lubrificação da
corrente de transmissãoA corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO
PCA10584
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo, condu-
zir à chuva ou conduzir em áreashúmidas. 1. Limpe a corrente de transmissão com querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em O,
não lave a corrente de transmissão
a vapor, a alta pressão nem com
solventes inapropriados.
[PCA11122]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O. PRECAUÇÃO: Não utilize
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans- missão, pois estes podem conter
substâncias que podem danificar
os anéis de vedação em O.
[PCA11112]
PAU23098
Verificação e lubrificação dos
cabosAntes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
AVISO! Eventuais da-
nos no receptáculo exterior dos cabos
podem resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danificados assim
que possível, para evitar situações de in-
segurança.
[PWA10712]
Lubrificante recomendado: Lubrificante para cabos Yamaha ou
outro lubrificante para cabos adequa-
do
2CR-F8199-P0.book 28 ページ ２０１５年１月１３日　火曜日　午後３時４６分

MANUTENÇÃO PERIÓDICA E AJUSTES
7-29
1
2
3
4
5
678
9
10
11
12
PAU23115

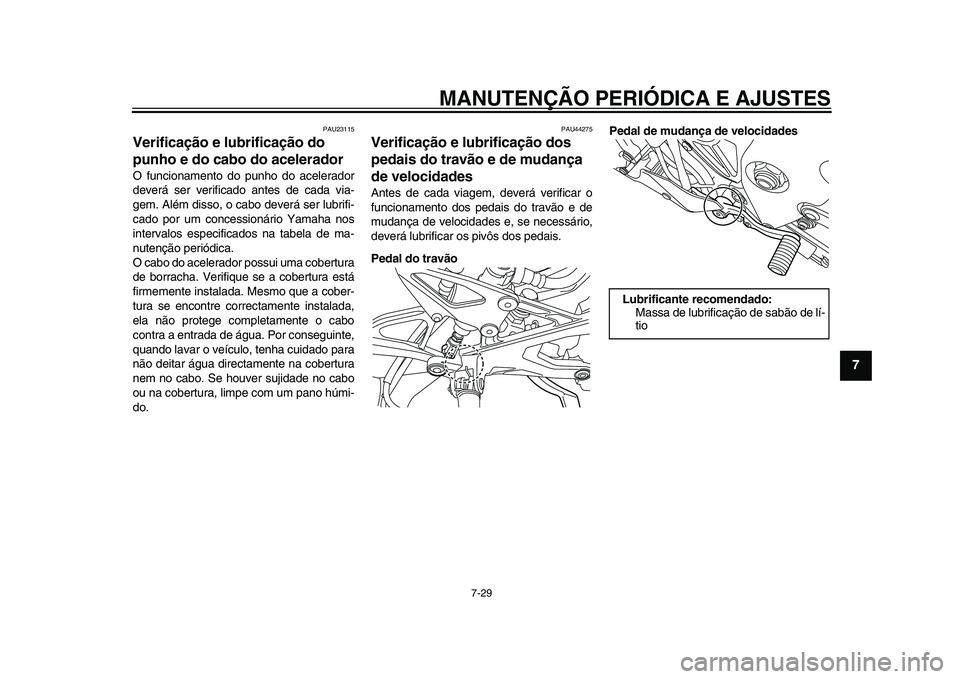

Verificação e lubrificação do
punho e do cabo do aceleradorO funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um conces sionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
O cabo do acelerador possui uma cobertura
de borracha. Verifique se a cobertura está
firmemente instalada. Mesmo que a cober-
tura se encontre correctamente instalada,
ela não protege completamente o cabo
contra a entrada de água. Por conseguinte,
quando lavar o veículo, tenha cuidado para
não deitar água directamente na cobertura
nem no cabo. Se houver sujidade no cabo
ou na cobertura, limpe com um pano húmi-
do.
PAU44275
Verificação e lubrificação dos
pedais do travão e de mudança
de velocidadesAntes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Pedal do travão Pedal de mudança de velocidades
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
2CR-F8199-P0.book 29 ページ ２０１５年１月１３日　火曜日　午後３時４６分

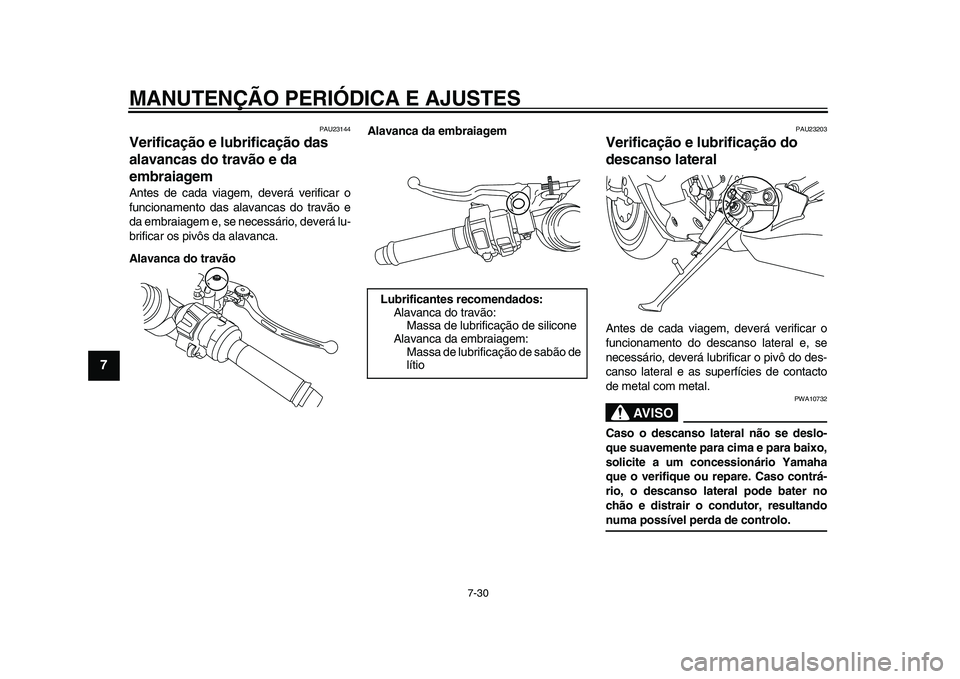

MANUTENÇÃO PERIÓDICA E AJUSTES
7-30
1
2
3
4
5
67
8
9
10
11
12
PAU23144
Verificação e lubrificação das
alavancas do travão e da
embraiagemAntes de cada viagem, deverá verificar o
funcionamento das al avancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
Alavanca do travão Alavanca da embraiagem
PAU23203
Verificação e lubrificação do
descanso lateralAntes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubr
ificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO
PWA10732
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral pode bater no
chão e distrair o condutor, resultandonuma possível perda de controlo.
Lubrificantes recomendados: Alavanca do travão:Massa de lubrificação de silicone
Alavanca da embraiagem:
Massa de lubrificação de sabão de
lítio
2CR-F8199-P0.book 30 ページ ２０１５年１月１３日　火曜日　午後３時４６分

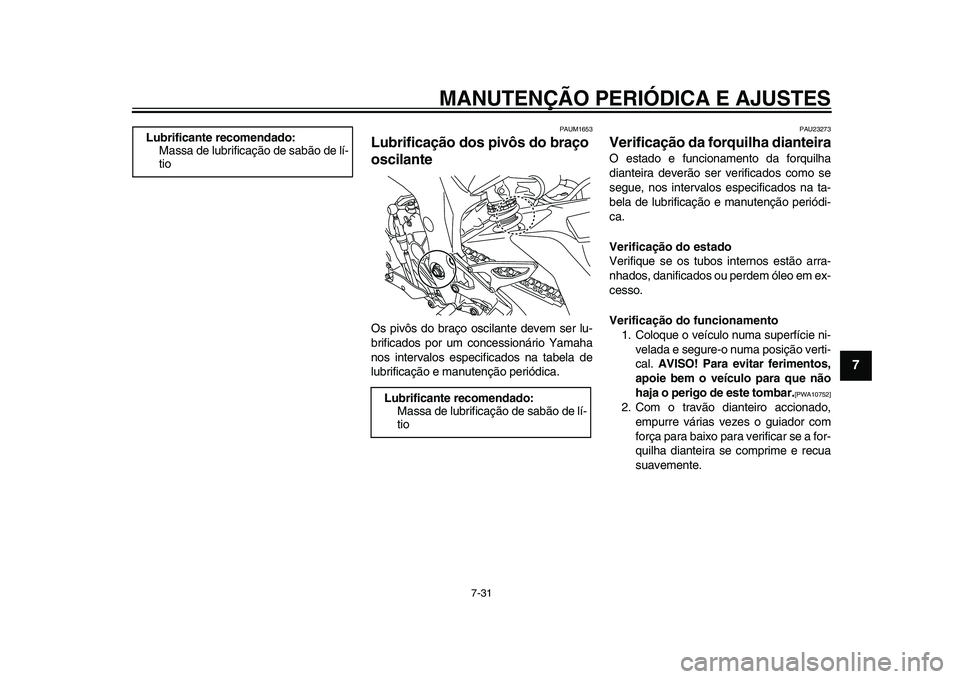

MANUTENÇÃO PERIÓDICA E AJUSTES
7-31
1
2
3
4
5
678
9
10
11
12
PAUM1653
Lubrificação dos pivôs do braço
oscilanteOs pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos espec ificados na tabela de
lubrificação e manutenção periódica.
PAU23273
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento 1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evit ar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro accionado, empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
Lubrificante recomendado:Massa de lubrificação de sabão de lí-
tio
2CR-F8199-P0.book 31 ページ ２０１５年１月１３日　火曜日　午後３時４６分

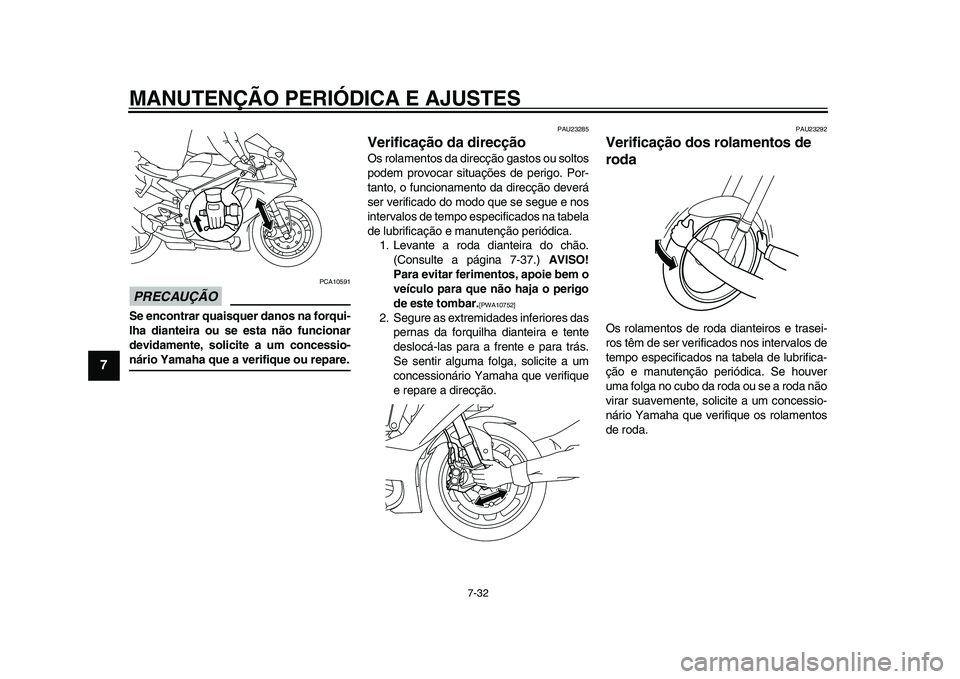

MANUTENÇÃO PERIÓDICA E AJUSTES
7-32
1
2
3
4
5
67
8
9
10
11
12
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
PAU23285
Verificação da direcçãoOs rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica. 1. Levante a roda dianteira do chão. (Consulte a página 7-37.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
de este tombar.
[PWA10752]
2. Segure as extremida des inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23292
Verificação dos rolamentos de
rodaOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solic ite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
2CR-F8199-P0.book 32 ページ ２０１５年１月１３日　火曜日　午後３時４６分
