YAMAHA YZF-R1 2015 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
4-40
1
2
345
6
7
8
9
10
11
12

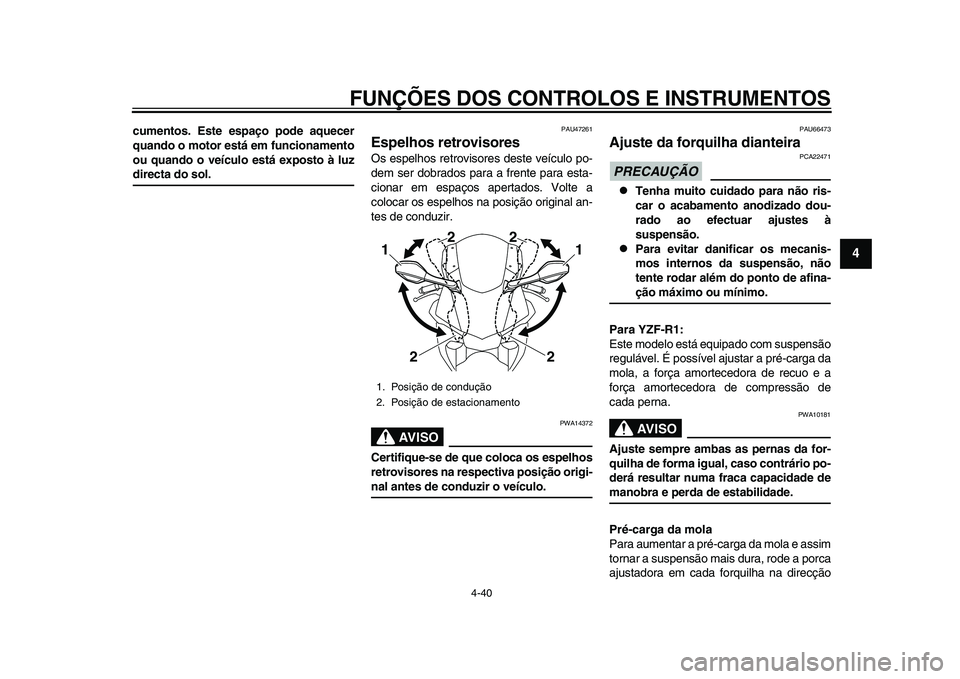

cumentos. Este espaço pode aquecer
quando o motor está em funcionamento
ou quando o veículo está exposto à luzdirecta do sol.
PAU47261
Espelhos retrovisoresOs espelhos retrovisor es deste veículo po-
dem ser dobrados para a frente para esta-
cionar em espaços apertados. Volte a
colocar os espelhos na posição original an-
tes de conduzir.
AVISO
PWA14372
Certifique-se de que coloca os espelhos
retrovisores na respectiva posição origi-nal antes de conduzir o veículo.
PAU66473
Ajuste da forquilha dianteiraPRECAUÇÃO
PCA22471

Tenha muito cuidado para não ris-
car o acabamento anodizado dou-
rado ao efectuar ajustes à
suspensão.

Para evitar danificar os mecanis-
mos internos da suspensão, não
tente rodar além do ponto de afina-ção máximo ou mínimo.
Para YZF-R1:
Este modelo está equipado com suspensão
regulável. É possível ajustar a pré-carga da
mola, a força amortecedora de recuo e a
força amortecedora de compressão de
cada perna.AVISO
PWA10181
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade demanobra e perda de estabilidade.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a porca
ajustadora em cada forquilha na direcção
1. Posição de condução
2. Posição de estacionamento11
2 22
2
2CR-F8199-P0.book 40 ページ ２０１５年１月１３日　火曜日　午後３時４６分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
4-41
1
2
34
5
6
7
8
9
10
11
12

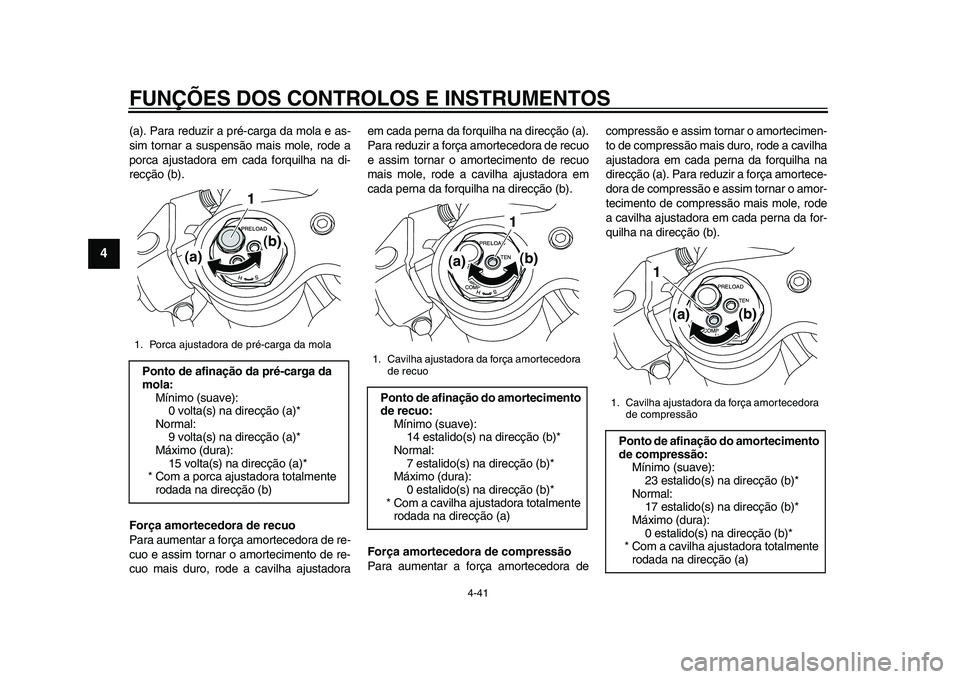

(a). Para reduzir a pré-carga da mola e as-
sim tornar a suspensão mais mole, rode a
porca ajustadora em cada forquilha na di-
recção (b).
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode a cavilha ajustadora em cada perna da forquilha na direcção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amor
tecimento de recuo
mais mole, rode a cavilha ajustadora em
cada perna da forquilha na direcção (b).
Força amortecedora de compressão
Para aumentar a fo rça amortecedora de compressão e assim to
rnar o amortecimen-
to de compressão mais duro, rode a cavilha
ajustadora em cada perna da forquilha na
direcção (a). Para reduzir a força amortece-
dora de compressão e assim tornar o amor-
tecimento de compressão mais mole, rode
a cavilha ajustadora em cada perna da for-
quilha na direcção (b).1. Porca ajustadora de pré-carga da molaPonto de afinação da pré-carga da
mola: Mínimo (suave):
0 volta(s) na direcção (a)*
Normal: 9 volta(s) na direcção (a)*
Máximo (dura): 15 volta(s) na direcção (a)*
* Com a porca ajustadora totalmente
rodada na direcção (b)
1
(a) (b)
1. Cavilha ajustadora da força amortecedora
de recuoPonto de afinação do amortecimento
de recuo:Mínimo (suave):14 estalido(s) na direcção (b)*
Normal: 7 estalido(s) na direcção (b)*
Máximo (dura):
0 estalido(s) na direcção (b)*
* Com a cavilha aj ustadora totalmente
rodada na direcção (a)
1
(a) (b)
1. Cavilha ajustadora da força amortecedora
de compressãoPonto de afinação do amortecimento
de compressão:Mínimo (suave):23 estalido(s) na direcção (b)*
Normal: 17 estalido(s) na direcção (b)*
Máximo (dura):
0 estalido(s) na direcção (b)*
* Com a cavilha ajustadora totalmente rodada na direcção (a)
1
(a) (b)
2CR-F8199-P0.book 41 ページ ２０１５年１月１３日　火曜日　午後３時４６分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
4-42
1
2
345
6
7
8
9
10
11
12

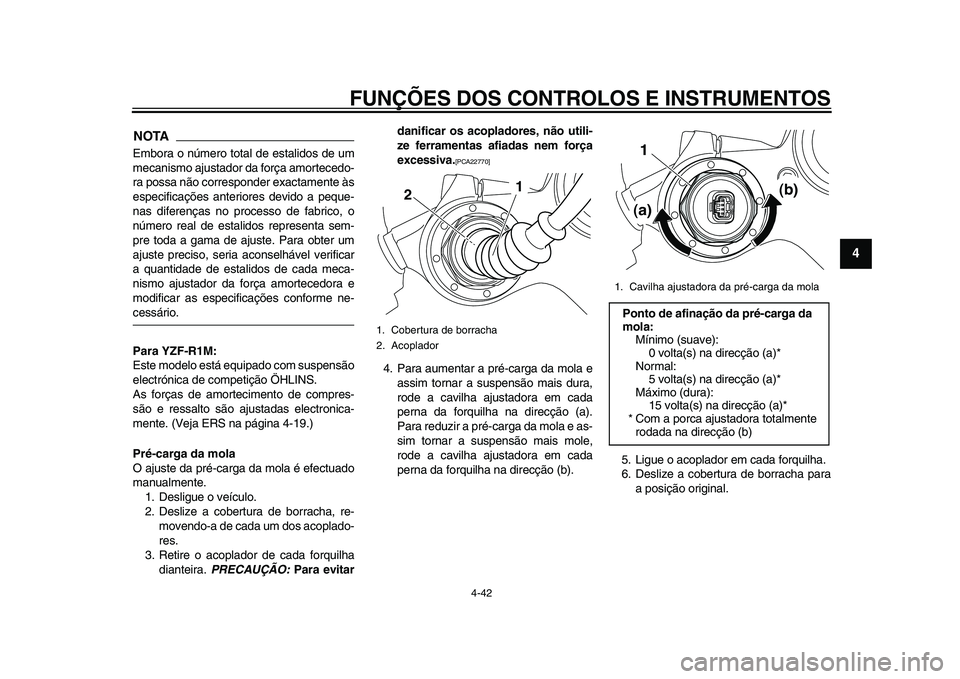

NOTAEmbora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corres ponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de esta lidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especif icações conforme ne-cessário.
Para YZF-R1M:
Este modelo está equipado com suspensão
electrónica de competição ÖHLINS.
As forças de amortecimento de compres-
são e ressalto são ajustadas electronica-
mente. (Veja ERS na página 4-19.)
Pré-carga da mola
O ajuste da pré-carga da mola é efectuado
manualmente.
1. Desligue o veículo.
2. Deslize a cobertur a de borracha, re-
movendo-a de cada um dos acoplado-
res.
3. Retire o acoplador de cada forquilha
dianteira. PRECAUÇÃO: Para evitar danificar os acopladores, não utili-
ze ferramentas afiadas nem força
excessiva.
[PCA22770]
4. Para aumentar a pré-carga da mola e
assim tornar a suspensão mais dura,
rode a cavilha ajustadora em cada
perna da forquilha na direcção (a).
Para reduzir a pré-carga da mola e as-
sim tornar a suspensão mais mole,
rode a cavilha ajustadora em cada
perna da forquilha na direcção (b). 5. Ligue o acoplador em cada forquilha.
6. Deslize a cobertura de borracha para
a posição original.1. Cobertura de borracha
2. Acoplador
2
1
1. Cavilha ajustadora da pré-carga da molaPonto de afinação da pré-carga da
mola:Mínimo (suave):0 volta(s) na direcção (a)*
Normal:
5 volta(s) na direcção (a)*
Máximo (dura): 15 volta(s) na direcção (a)*
* Com a porca ajustadora totalmente rodada na direcção (b)
1
(a) (b)
2CR-F8199-P0.book 42 ページ ２０１５年１月１３日　火曜日　午後３時４６分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
4-43
1
2
34
5
6
7
8
9
10
11
12

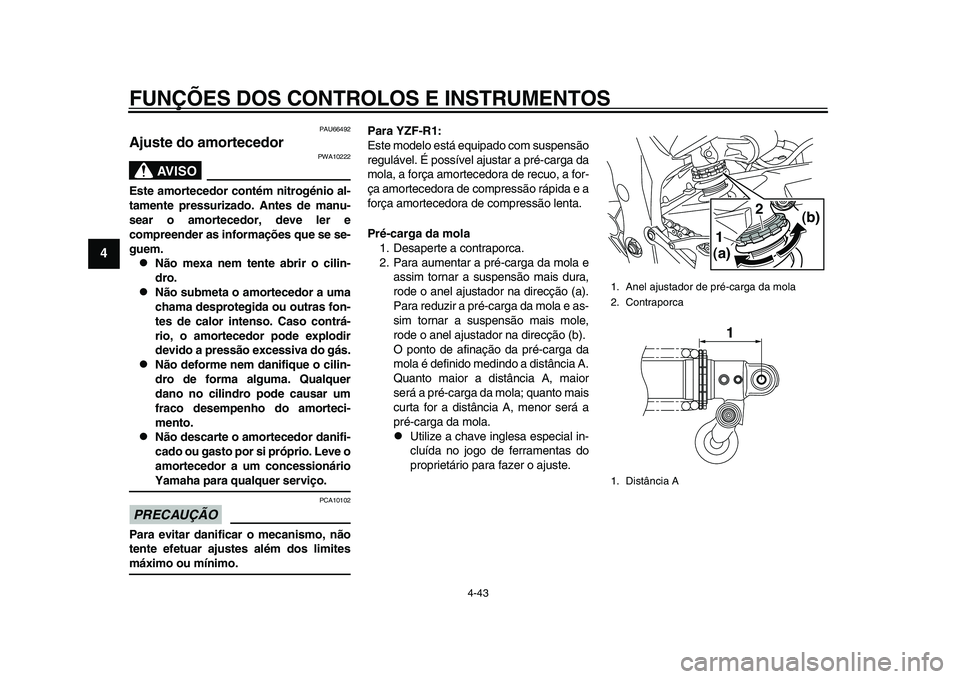

PAU66492
Ajuste do amortecedor
AVISO
PWA10222
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.
Não mexa nem tente abrir o cilin-
dro.

Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intens o. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.

Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.

Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionárioYamaha para qualquer serviço.
PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limitesmáximo ou mínimo. Para YZF-R1:
Este modelo está equipado com suspensão
regulável. É possível ajustar a pré-carga da
mola, a força amortecedora de recuo, a for-
ça amortecedora de compressão rápida e a
força amortecedora de compressão lenta.
Pré-carga da mola
1. Desaperte a contraporca.
2. Para aumentar a pré-carga da mola e assim tornar a suspensão mais dura,
rode o anel ajustador na direcção (a).
Para reduzir a pré-carga da mola e as-
sim tornar a suspensão mais mole,
rode o anel ajustador na direcção (b).
O ponto de afinação da pré-carga da
mola é definido medindo a distância A.
Quanto maior a distância A, maior
será a pré-carga da mola; quanto mais
curta for a distância A, menor será a
pré-carga da mola.

Utilize a chave inglesa especial in-
cluída no jogo de ferramentas do
proprietário para fazer o ajuste.
1. Anel ajustador de pré-carga da mola
2. Contraporca
1. Distância A
(a) (b)1
2
1
2CR-F8199-P0.book 43 ページ ２０１５年１月１３日　火曜日　午後３時４６分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
4-44
1
2
345
6
7
8
9
10
11
12

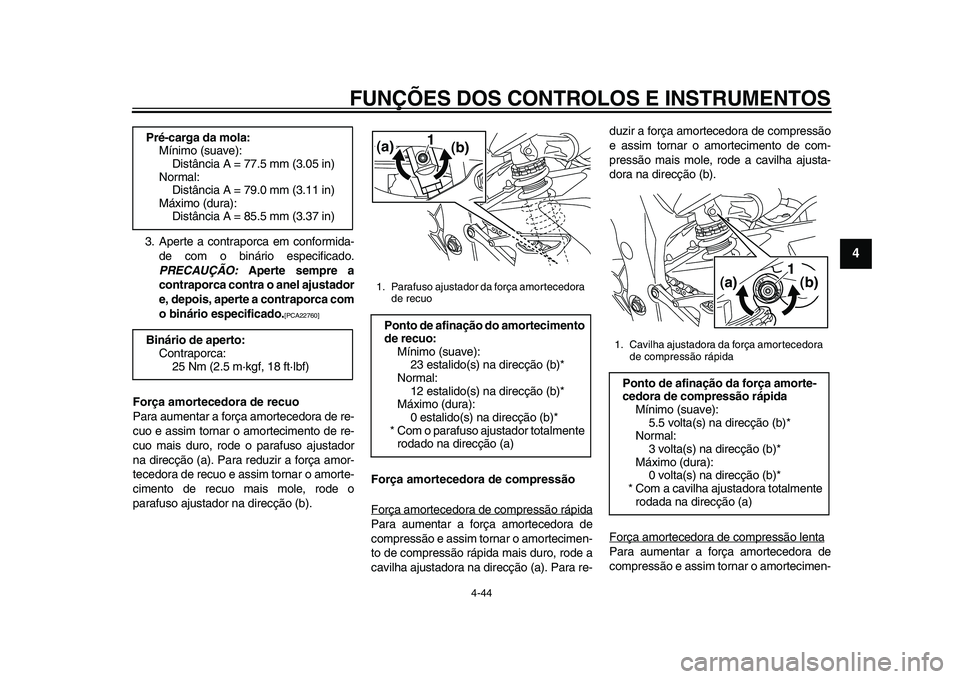

3. Aperte a contraporca em conformida- de com o binário especificado.
PRECAUÇÃO: Aperte sempre a
contraporca contra o anel ajustador
e, depois, aperte a contraporca com
o binário especificado.
[PCA22760]
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direcção (a). Para reduzir a força amor-
tecedora de recuo e assim tornar o amorte-
cimento de recuo mais mole, rode o
parafuso ajustador na direcção (b). Força amortecedora de compressão
Força amortecedora de compressão rápida
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão rápida mais duro, rode a
cavilha ajustadora na direcção (a). Para re-duzir a força amorte
cedora de compressão
e assim tornar o amortecimento de com-
pressão mais mole, rode a cavilha ajusta-
dora na direcção (b).
Força amortecedora de compressão lenta
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
Pré-carga da mola:
Mínimo (suave): Distância A = 77.5 mm (3.05 in)
Normal:
Distância A = 79.0 mm (3.11 in)
Máximo (dura): Distância A = 85.5 mm (3.37 in)
Binário de aperto: Contraporca: 25 Nm (2.5 m·kgf, 18 ft·lbf)
1. Parafuso ajustador da força amortecedora
de recuoPonto de afinação do amortecimento
de recuo:Mínimo (suave):23 estalido(s) na direcção (b)*
Normal:
12 estalido(s) na direcção (b)*
Máximo (dura): 0 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente rodado na direcção (a)(a) (b)
1
1. Cavilha ajustadora da força amortecedora
de compressão rápidaPonto de afinação da força amorte-
cedora de compressão rápidaMínimo (suave):
5.5 volta(s) na direcção (b)*
Normal: 3 volta(s) na direcção (b)*
Máximo (dura): 0 volta(s) na direcção (b)*
* Com a cavilha ajustadora totalmente
rodada na direcção (a)
(a) (b)
1
2CR-F8199-P0.book 44 ページ ２０１５年１月１３日　火曜日　午後３時４６分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
4-45
1
2
34
5
6
7
8
9
10
11
12

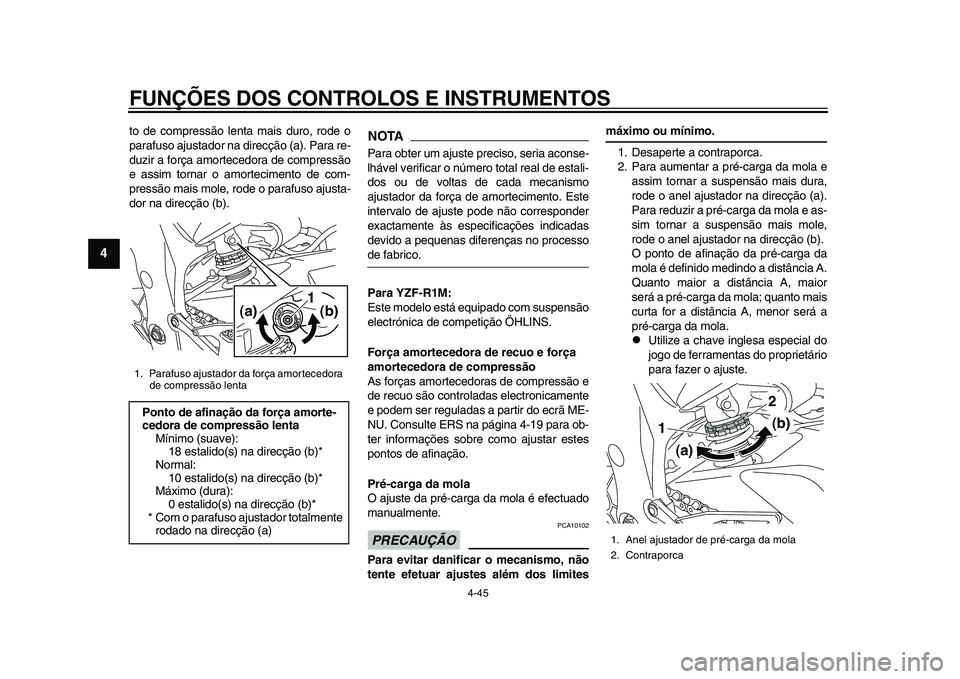

to de compressão lenta mais duro, rode o
parafuso ajustador na direcção (a). Para re-
duzir a força amorte cedora de compressão
e assim tornar o amortecimento de com-
pressão mais mole, rode o parafuso ajusta-
dor na direcção (b).
NOTAPara obter um ajuste preciso, seria aconse-
lhável verificar o número total real de estali-
dos ou de voltas de cada mecanismo
ajustador da força de amortecimento. Este
intervalo de ajuste pode não corresponder
exactamente às especificações indicadas
devido a pequenas dife renças no processode fabrico.
Para YZF-R1M:
Este modelo está equipado com suspensão
electrónica de competição ÖHLINS.
Força amortecedora de recuo e força
amortecedora de compressão
As forças amortecedoras de compressão e
de recuo são controladas electronicamente
e podem ser reguladas a partir do ecrã ME-
NU. Consulte ERS na página 4-19 para ob-
ter informações sobre como ajustar estes
pontos de afinação.
Pré-carga da mola
O ajuste da pré-carga da mola é efectuado
manualmente.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.
1. Desaperte a contraporca.
2. Para aumentar a pré-carga da mola e assim tornar a suspensão mais dura,
rode o anel ajustador na direcção (a).
Para reduzir a pré-carga da mola e as-
sim tornar a suspensão mais mole,
rode o anel ajustador na direcção (b).
O ponto de afinação da pré-carga da
mola é definido medindo a distância A.
Quanto maior a distância A, maior
será a pré-carga da mola; quanto mais
curta for a distância A, menor será a
pré-carga da mola.

Utilize a chave inglesa especial do
jogo de ferramentas do proprietário
para fazer o ajuste.
1. Parafuso ajustador da força amortecedora de compressão lentaPonto de afinação da força amorte-
cedora de compressão lentaMínimo (suave):18 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máximo (dura): 0 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente rodado na direcção (a)
(a) (b)
1
1. Anel ajustador de pré-carga da mola
2. Contraporca
1
(a) (b)
2
2CR-F8199-P0.book 45 ページ ２０１５年１月１３日　火曜日　午後３時４６分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
4-46
1
2
345
6
7
8
9
10
11
12
3. Aperte a contraporca em conformida- de com o binário especificado.
PRECAUÇÃO: Aperte sempre a
contraporca contra o anel ajustador
e, depois, aperte a contraporca com
o binário especificado.
[PCA22760] PAU67050
Sistema EXUPEste modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que con-
trola o fluxo de escape dentro da câmara de
escape.PRECAUÇÃO
PCA15611
O sistema EXUP foi afinado e considera-
velmente testado na fábrica da Yamaha.
A alteração destes pontos de afinação
sem conhecimentos técnicos suficien-
tes pode resultar num fraco desempe-nho ou em danos no motor.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou
desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Consulte a secção se-
guinte para obter um a explicação sobre osistema de corte do circuito de ignição.)
AVISO
PWA10242
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cab e levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente e se não funcionar bem,
solicite a sua reparação a um concessio-
1. Distância APré-carga da mola: Mínimo (suave):
Distância A = 0 mm (0.00 in)
Normal: Distância A = 4 mm (0.16 in)
Máximo (dura): Distância A = 9 mm (0.35 in)
Binário de aperto: Contraporca:
25 Nm (2.5 m·kgf, 18 ft·lbf)
1
2CR-F8199-P0.book 46 ページ ２０１５年１月１３日　火曜日　午後３時４６分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
4-47
1
2
34
5
6
7
8
9
10
11
12
nário Yamaha.
PAU44893

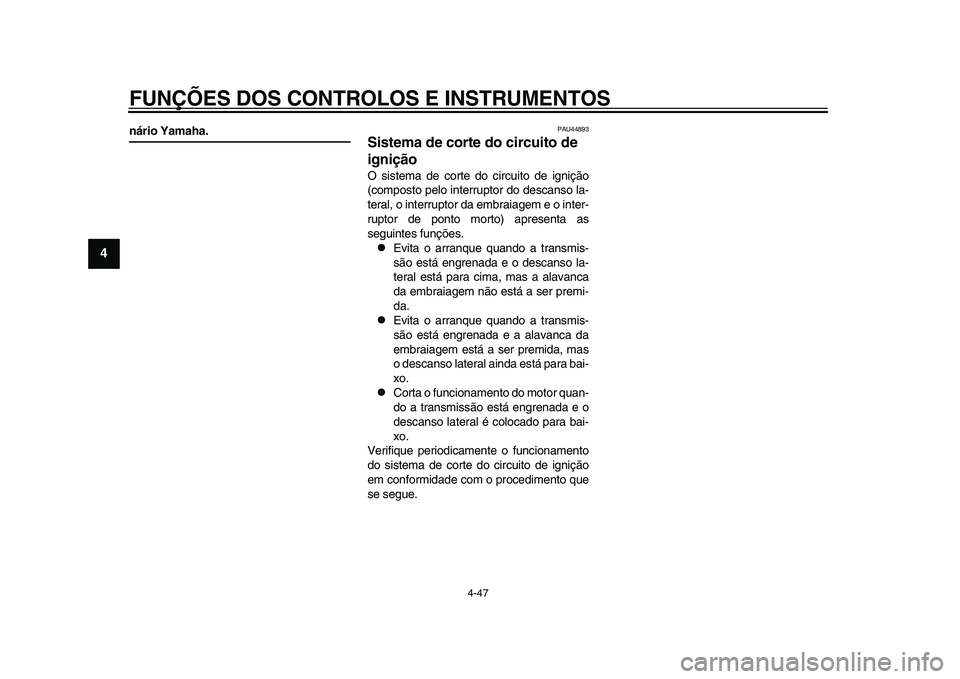

Sistema de corte do circuito de
igniçãoO sistema de corte do circuito de ignição
(composto pelo interr uptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.
Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.

Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para bai-
xo.

Corta o funcionamento do motor quan-
do a transmissão está engrenada e o
descanso lateral é colocado para bai-
xo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
2CR-F8199-P0.book 47 ページ ２０１５年１月１３日　火曜日　午後３時４６分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
4-48
1
2
345
6
7
8
9
10
11
12

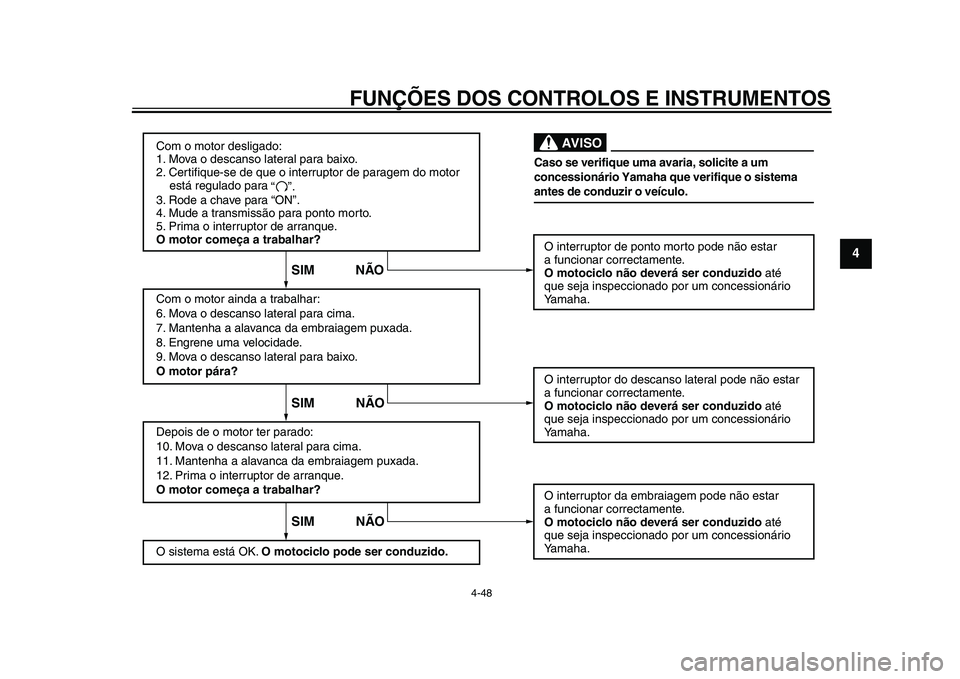

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está regulado para
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido. O interruptor de ponto morto pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor da embraiagem pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
SIM NÃO SIM NÃO SIM NÃO
Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o sistema
antes de conduzir o veículo.
AVISO
“ ”.
2CR-F8199-P0.book 48 ページ ２０１５年１月１３日　火曜日　午後３時４６分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
4-49
1
2
34
5
6
7
8
9
10
11
12
PAU59950

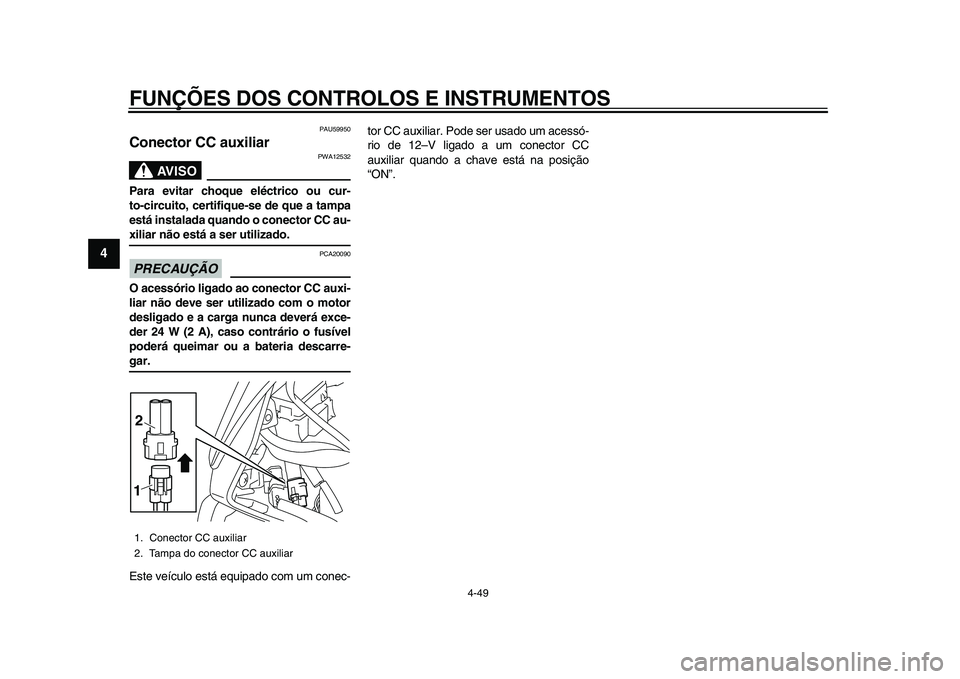

Conector CC auxiliar
AVISO
PWA12532
Para evitar choque eléctrico ou cur-
to-circuito, certifique-se de que a tampa
está instalada quando o conector CC au-xiliar não está a ser utilizado.PRECAUÇÃO
PCA20090
O acessório ligado ao conector CC auxi-
liar não deve ser utilizado com o motor
desligado e a carga nunca deverá exce-
der 24 W (2 A), caso contrário o fusível
poderá queimar ou a bateria descarre-gar.
Este veículo está equipado com um conec- tor CC auxiliar. Pode ser usado um acessó-
rio de 12–V ligado a um conector CC
auxiliar quando a chave está na posição
“ON”.1. Conector CC auxiliar
2. Tampa do conector CC auxiliar21
2CR-F8199-P0.book 49 ページ ２０１５年１月１３日　火曜日　午後３時４６分
