Funktionen der Instrumente und Bedienungselemente
4-50
1
2
345
6
7
8
9
10
11
12
WARNUNG

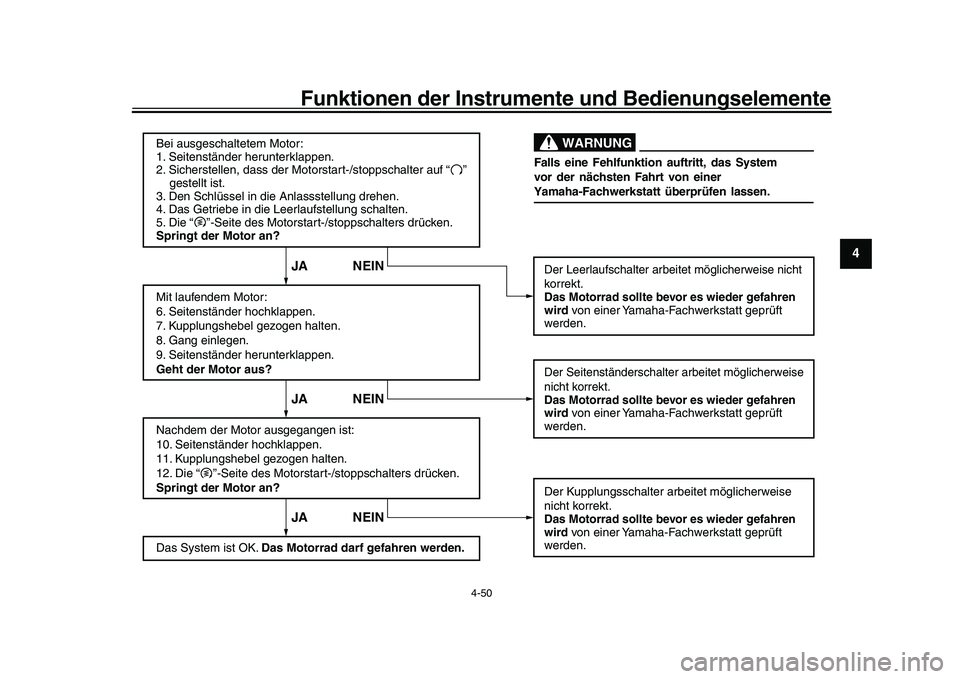

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstart-/stoppschalter auf “ ”
gestellt ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.




5-1
1
2
3
45
6
7
8
9
10
11
12

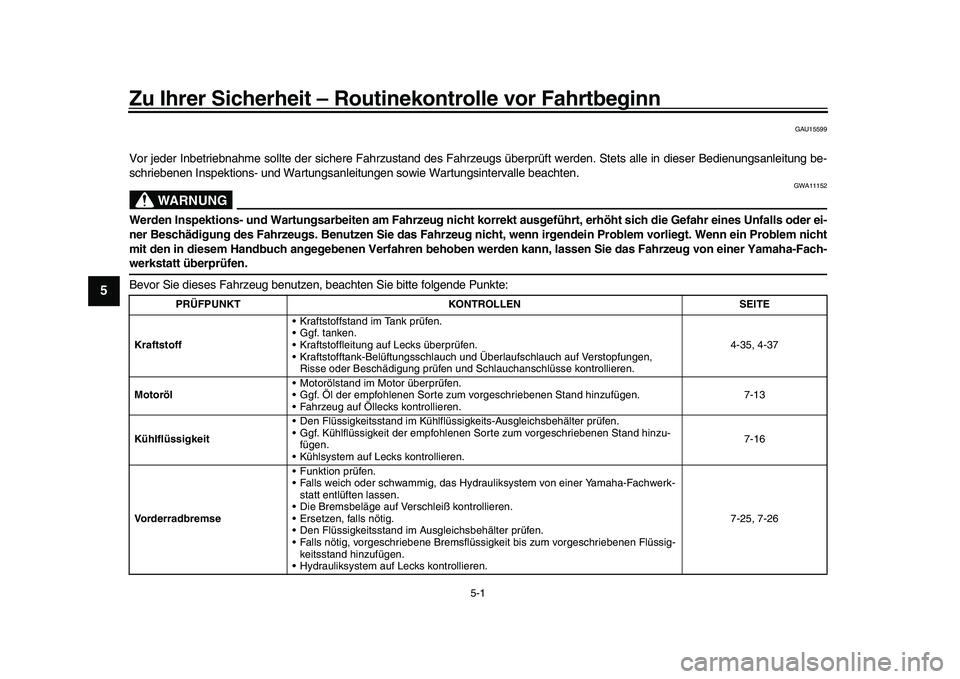

Zu Ihrer Sicherheit – Rout inekontrolle vor Fahrtbeginn
GAU15599
Vor jeder Inbetriebnahme sollte der sichere F ahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitun g be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-werkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff Kraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen.
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch auf Verstopfungen,
Risse oder Beschädigung prüfen und Schlauchanschlüsse kontrollieren. 4-35, 4-37
Motoröl Motorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren. 7-13
Kühlflüssigkeit Den Flüssigkeitsstand im Kühlflüs
sigkeits-Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
Kühlsystem auf Lecks kontrollieren. 7-16
Vorderradbremse Funktion prüfen.
Falls weich oder schwammig, das Hydr
auliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 7-25, 7-26




Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
5-2
1
2
3
456
7
8
9
10
11
12

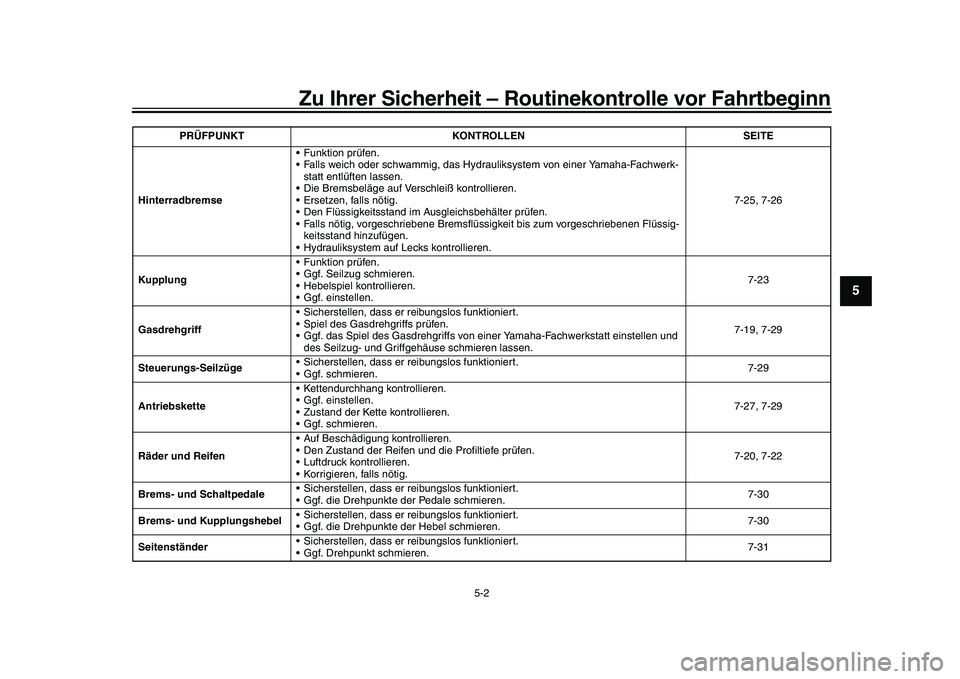

Hinterradbremse Funktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
Hydrauliksystem auf Lecks kontrollieren. 7-25, 7-26
Kupplung Funktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen. 7-23
Gasdrehgriff Sicherstellen, dass er reibungslos funktioniert.
Spiel des Gasdrehgriffs prüfen.
Ggf. das Spiel des Gasdrehgriffs von
einer Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen. 7-19, 7-29
Steuerungs-Seilzüge Sicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren. 7-29
Antriebskette Kettendurchhang kontrollieren.
Ggf. einstellen.
Zustand der Kette kontrollieren.
Ggf. schmieren. 7-27, 7-29
Räder und Reifen Auf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig. 7-20, 7-22
Brems- und Schaltpedale Sicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Pedale schmieren. 7-30
Brems- und Kupplungshebel Sicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der
Hebel schmieren. 7-30
Seitenständer Sicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkt schmieren. 7-31
PRÜFPUNKT KONTROLLEN SEITE




Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
5-3
1
2
3
45
6
7
8
9
10
11
12

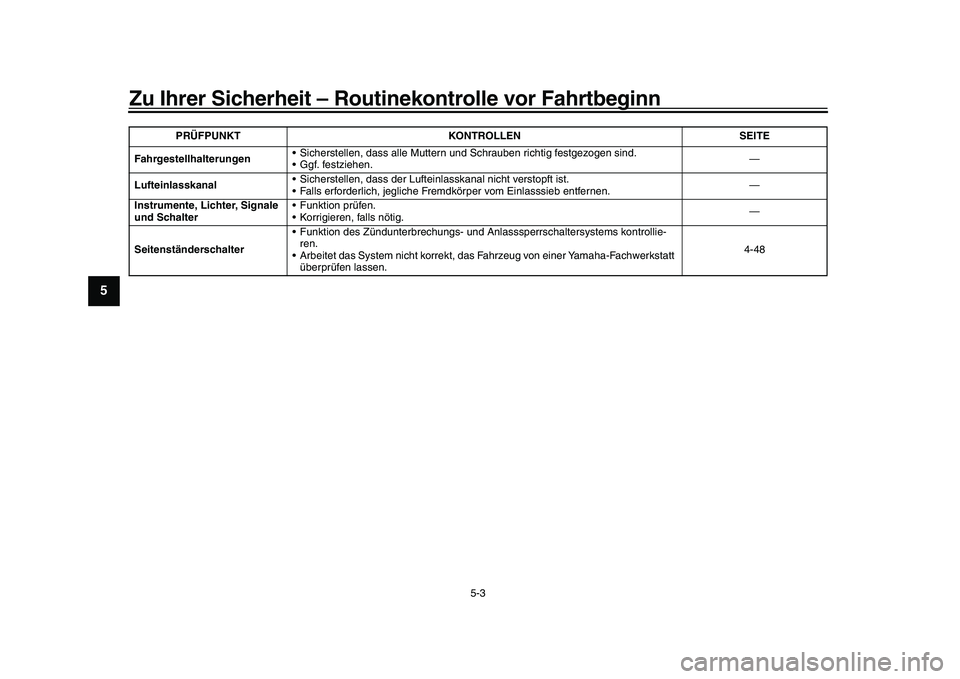

Fahrgestellhalterungen Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen. —
Lufteinlasskanal Sicherstellen, dass der Lufteinlasskanal nicht verstopft ist.
Falls erforderlich, jegliche Frem
dkörper vom Einlasssieb entfernen. —
Instrumente, Lichter, Signale
und Schalter Funktion prüfen.
Korrigieren, falls nötig.
—
Seitenständerschalter Funktion des Zündunterbrechungs- und Anla
sssperrschaltersystems kontrollie-
ren.
Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen lassen. 4-48
PRÜFPUNKT KONTROLLEN SEITE




6-1
1
2
3
4
567
8
9
10
11
12

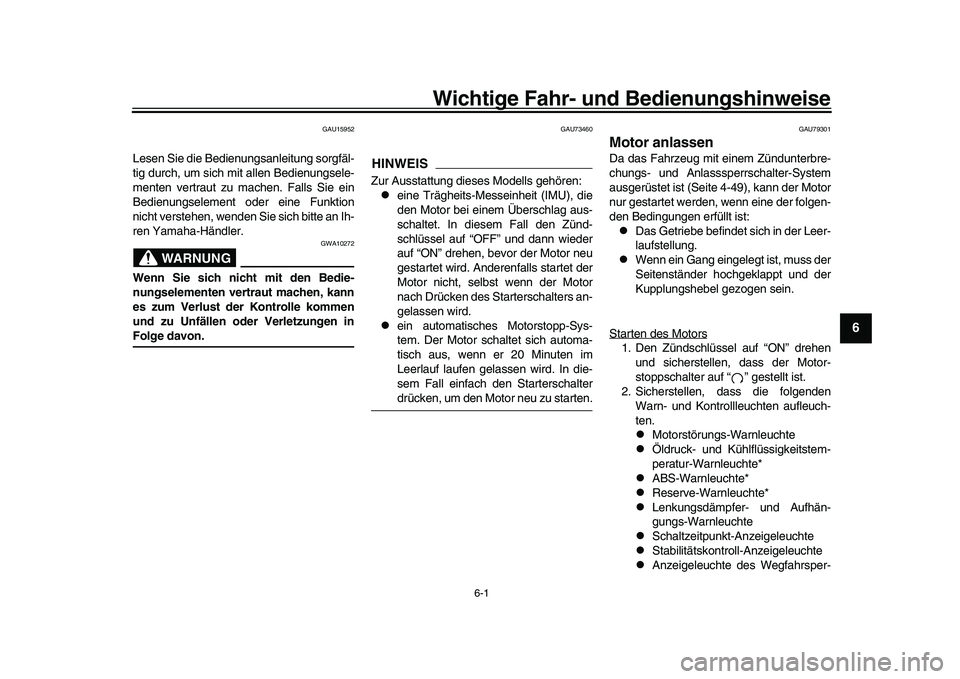

Wichtige Fahr- und Bedienungshinweise
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen inFolge davon.
GAU73460
HINWEISZur Ausstattung dieses Modells gehören:
eine Trägheits-Messeinheit (IMU), die
den Motor bei einem Überschlag aus-
schaltet. In diesem Fall den Zünd-
schlüssel auf “OFF” und dann wieder
auf “ON” drehen, bevor der Motor neu
gestartet wird. Anderenfalls startet der
Motor nicht, selbst wenn der Motor
nach Drücken des Starterschalters an-
gelassen wird.

ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. In die-
sem Fall einfach den Starterschalterdrücken, um den Motor neu zu starten.
GAU79301
Motor anlassenDa das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist (Seite 4-49), kann der Motor
nur gestartet werden, wenn eine der folgen-
den Bedingungen erfüllt ist:
Das Getriebe befindet sich in der Leer-
laufstellung.

Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Starten des Motors
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motor-
stoppschalter auf “ ” gestellt ist.
2. Sicherstellen, dass die folgenden Warn- und Kontrollleuchten aufleuch-
ten.

Motorstörungs-Warnleuchte

Öldruck- und Kühlflüssigkeitstem-
peratur-Warnleuchte*

ABS-Warnleuchte*

Reserve-Warnleuchte*

Lenkungsdämpfer- und Aufhän-
gungs-Warnleuchte

Schaltzeitpunkt-Anzeigeleuchte

Stabilitätskontroll-Anzeigeleuchte

Anzeigeleuchte des Wegfahrsper-




Wichtige Fahr- und Bedienungshinweise
6-2
1
2
3
4
56
7
8
9
10
11
12

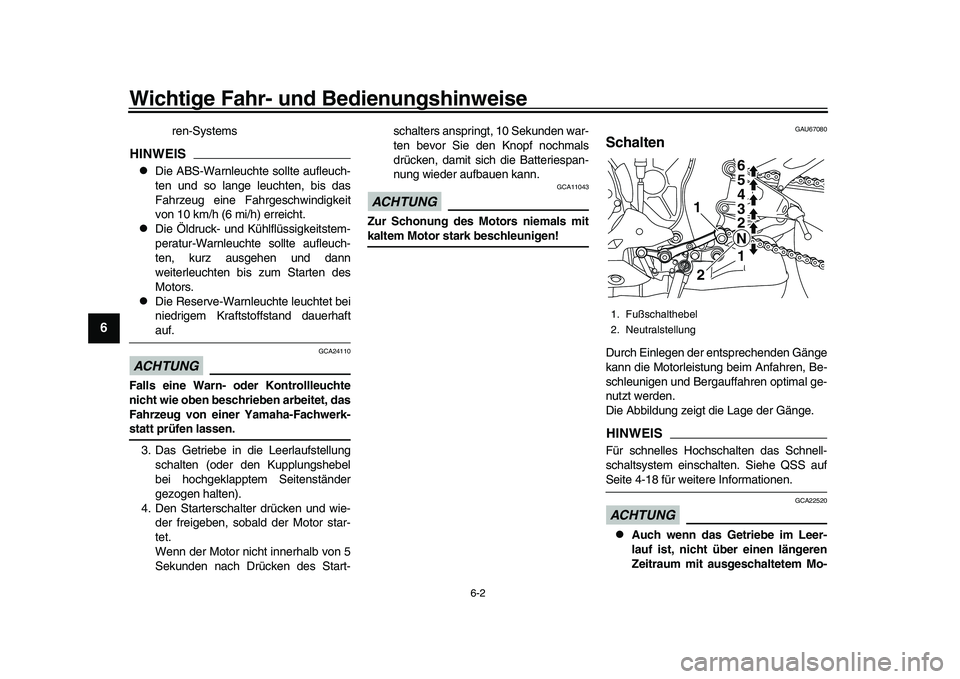

ren-Systems
HINWEIS
Die ABS-Warnleuchte sollte aufleuch-
ten und so lange leuchten, bis das
Fahrzeug eine Fahrgeschwindigkeit
von 10 km/h (6 mi/h) erreicht.

Die Öldruck- und Kühlflüssigkeitstem-
peratur-Warnleuchte sollte aufleuch-
ten, kurz ausgehen und dann
weiterleuchten bis zum Starten des
Motors.

Die Reserve-Warnleuchte leuchtet bei
niedrigem Kraftstoffstand dauerhaftauf.
ACHTUNG
GCA24110
Falls eine Warn- oder Kontrollleuchte
nicht wie oben beschrieben arbeitet, das
Fahrzeug von einer Yamaha-Fachwerk-statt prüfen lassen. 3. Das Getriebe in die Leerlaufstellung schalten (oder den Kupplungshebel
bei hochgeklapptem Seitenständer
gezogen halten).
4. Den Starterschalter drücken und wie- der freigeben, sobald der Motor star-
tet.
Wenn der Motor nicht innerhalb von 5
Sekunden nach Drücken des Start- schalters anspringt, 10 Sekunden war-
ten bevor Sie den Knopf nochmals
drücken, damit sich die Batteriespan-
nung wieder aufbauen kann.
ACHTUNG
GCA11043
Zur Schonung des Motors niemals mitkaltem Motor stark beschleunigen!
GAU67080
SchaltenDurch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEISFür schnelles Hochschalten das Schnell-
schaltsystem einschalten. Siehe QSS aufSeite 4-18 für weitere Informationen.ACHTUNG
GCA22520

Auch wenn das Getriebe im Leer-
lauf ist, nicht über einen längeren
Zeitraum mit ausgeschaltetem Mo-
1. Fußschalthebel
2. Neutralstellung
1
1
2
2 3 4
5 6
N




Wichtige Fahr- und Bedienungshinweise
6-3
1
2
3
4
567
8
9
10
11
12

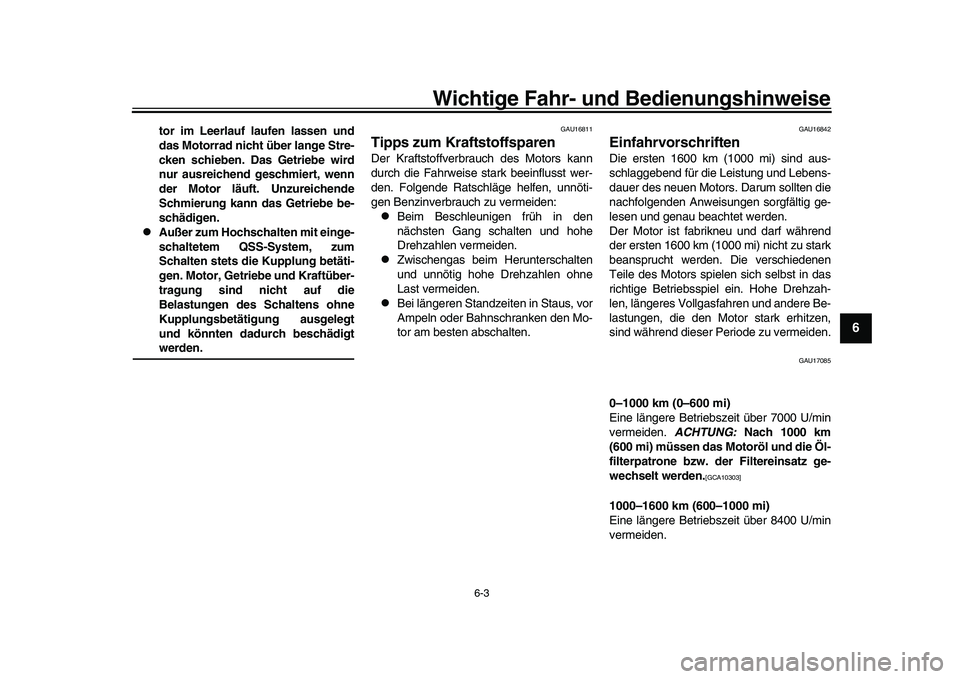

tor im Leerlauf laufen lassen und
das Motorrad nicht über lange Stre-
cken schieben. Das Getriebe wird
nur ausreichend geschmiert, wenn
der Motor läuft. Unzureichende
Schmierung kann das Getriebe be-
schädigen.

Außer zum Hochschalten mit einge-
schaltetem QSS-System, zum
Schalten stets die Kupplung betäti-
gen. Motor, Getr iebe und Kraftüber-
tragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigtwerden.
GAU16811
Tipps zum KraftstoffsparenDer Kraftstoffv erbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.

Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.

Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16842
EinfahrvorschriftenDie ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17085
0–1000 km (0–600 mi)
Eine längere Betriebszeit über 7000 U/min
vermeiden. ACHTUNG: Nach 1000 km
(600 mi) müssen das Motoröl und die Öl-
filterpatrone bzw. der Filtereinsatz ge-
wechselt werden.
[GCA10303]
1000–1600 km (600–1000 mi)
Eine längere Betriebszeit über 8400 U/min
vermeiden.




Wichtige Fahr- und Bedienungshinweise
6-4
1
2
3
4
56
7
8
9
10
11
12

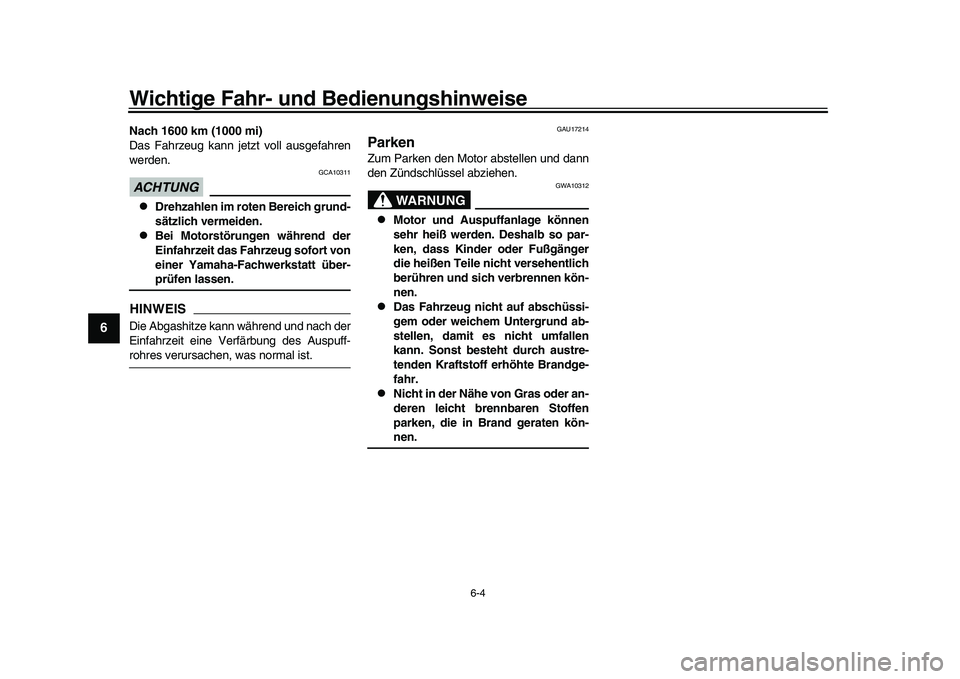

Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.ACHTUNG
GCA10311

Drehzahlen im roten Bereich grund-
sätzlich vermeiden.

Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-prüfen lassen.
HINWEISDie Abgashitze kann während und nach der
Einfahrzeit eine Verfärbung des Auspuff-rohres verursachen, was normal ist.
GAU17214
ParkenZum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312

Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.

Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.

Nicht in der Nähe von Gras oder an-
deren leicht br ennbaren Stoffen
parken, die in Brand geraten kön-nen.




7-1
1
2
3
4
5
678
9
10
11
12

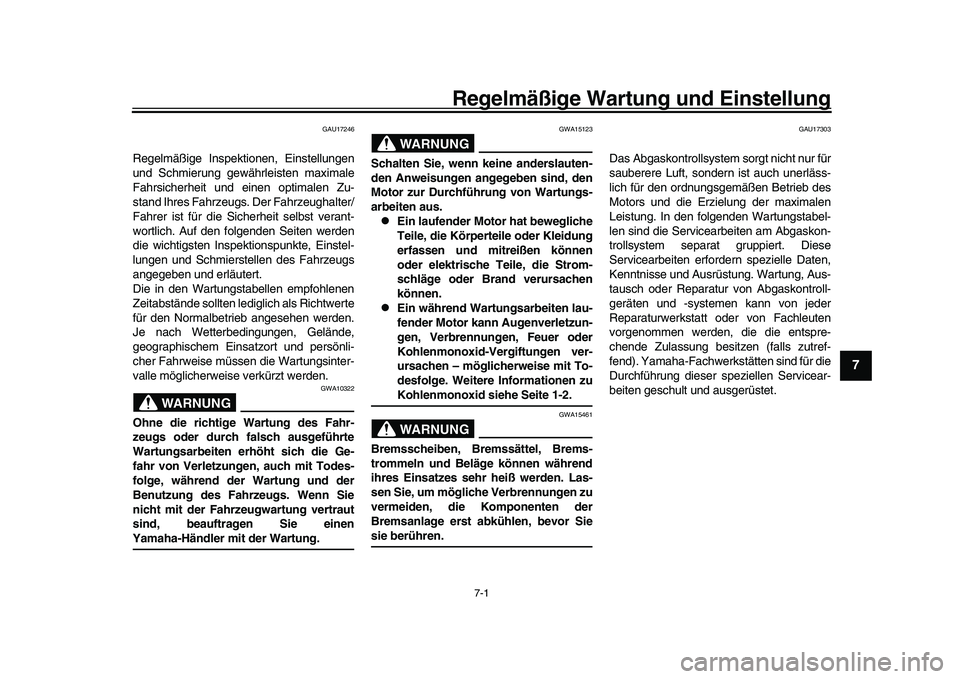

Regelmäßige Wartung und Einstellung
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughalter/
Fahrer ist für die Sicherheit selbst verant-
wortlich. Auf den folgenden Seiten werden
die wichtigsten Inspektionspunkte, Einstel-
lungen und Schmierstellen des Fahrzeugs
angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwerte
für den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Gelände,
geographischem Einsatzort und persönli-
cher Fahrweise müssen die Wartungsinter-
valle möglicherweise verkürzt werden.
WARNUNG
GWA10322
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der
Benutzung des Fahrzeugs. Wenn Sie
nicht mit der Fahrzeugwartung vertraut
sind, beauftragen Sie einenYamaha-Händler mit der Wartung.
WARNUNG
GWA15123
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.

Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zuKohlenmonoxid siehe Seite 1-2.WARNUNG
GWA15461
Bremsscheiben, Bremssättel, Brems-
trommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Siesie berühren.
GAU17303
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sondern ist auch unerläss-
lich für den ordnungsgemäßen Betrieb des
Motors und die Erzielung der maximalen
Leistung. In den folgenden Wartungstabel-
len sind die Servicearbeiten am Abgaskon-
trollsystem separat gruppiert. Diese
Servicearbeiten erfor dern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder
Reparaturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für die
Durchführung dieser speziellen Servicear-
beiten geschult und ausgerüstet.




Regelmäßige Wartung und Einstellung
7-2
1
2
3
4
5
67
8
9
10
11
12

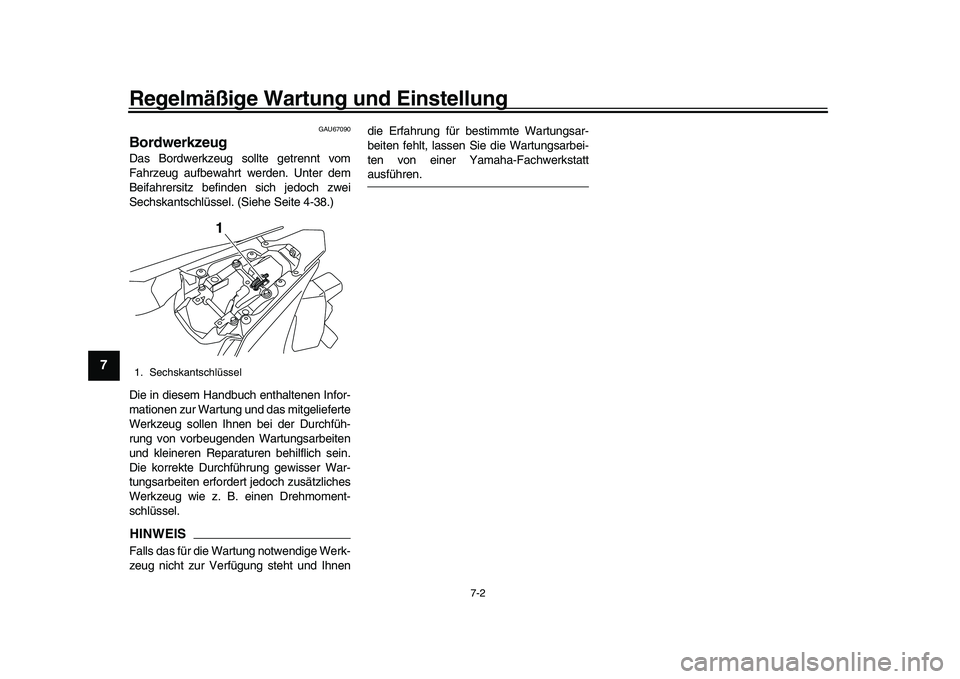

GAU67090
BordwerkzeugDas Bordwerkzeug sollte getrennt vom
Fahrzeug aufbewahrt werden. Unter dem
Beifahrersitz befinden sich jedoch zwei
Sechskantschlüssel. (Siehe Seite 4-38.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das mitgelieferte
Werkzeug sollen Ihnen bei der Durchfüh-
rung von vorbeugenden Wartungsarbeiten
und kleineren Reparaturen behilflich sein.
Die korrekte Durchführung gewisser War-
tungsarbeiten erfordert jedoch zusätzliches
Werkzeug wie z. B. einen Drehmoment-
schlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt
ausführen.
1. Sechskantschlüssel
1
