Commandes et instruments
FAU10979
Immobilisateur antivolCe véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
une clé d’enregistrement de codes

deux clés de contact

un transpondeur (dans chaque clé)

un immobilisateur antivol (sur le véhi-
cule)

un boîtier de commande électronique
(sur le véhicule)

un témoin système (page 4-6) À propos des clés
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. Conserver la clé d’enregistre-
ment de codes dans un endroit sûr. Si
nécessaire, confier le véhicule et les trois
clés à un concessionnaire Yamaha pour
qu’il les enregistre.
Ne pas se servir de la clé à anneau rouge
pour conduire le véhicule. Celle-ci ne doit
servir que pour l’enregistrement des codes.
Toujours se servir d’une clé à anneau noir
pour conduire le véhicule.
N.B.
Éloigner les clés de contact ainsi que
toute clé d’autres immobilisateurs anti-
vols de la clé d’enregistrement de
codes.

Éloigner les clés d’autres immobilisa-
teurs antivols du contacteur à clé, car
celles-ci risquent de provoquer des in-terférences.
ATTENTION
FCA11823
NE PAS PERDRE LA CLÉ D’ENREGIS-
TREMENT DE CODE. EN CAS DE
PERTE, CONTACTER IMMÉDIATEMENT
SON CONCESSIONNAIRE. Si la clé d’en-
registrement de code est perdue, on
peut toujours utiliser
les clés de contact existantes pour démarrer le véhicule.
Mais, il est impossible d’enregistrer un
nouvelle clé de contact. Si toutes les
clés ont été perdues ou endommagées,
il faut remplacer l’ensemble du système
immobilisateur. Manipuler donc les clés
avec précaution.

Ne pas les immerger dans l’eau.

Ne pas exposer à de fortes tempéra-
tures.

Ne pas placer près d’aimants.

Ne pas placer près de pièces qui
transmettent les signaux élec-
triques.

Manipuler avec précaution.

Ne pas meuler ou modifier.

Ne pas démonter.

Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivolau même trousseau de clés.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)
BX4-9-F2.book 1 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

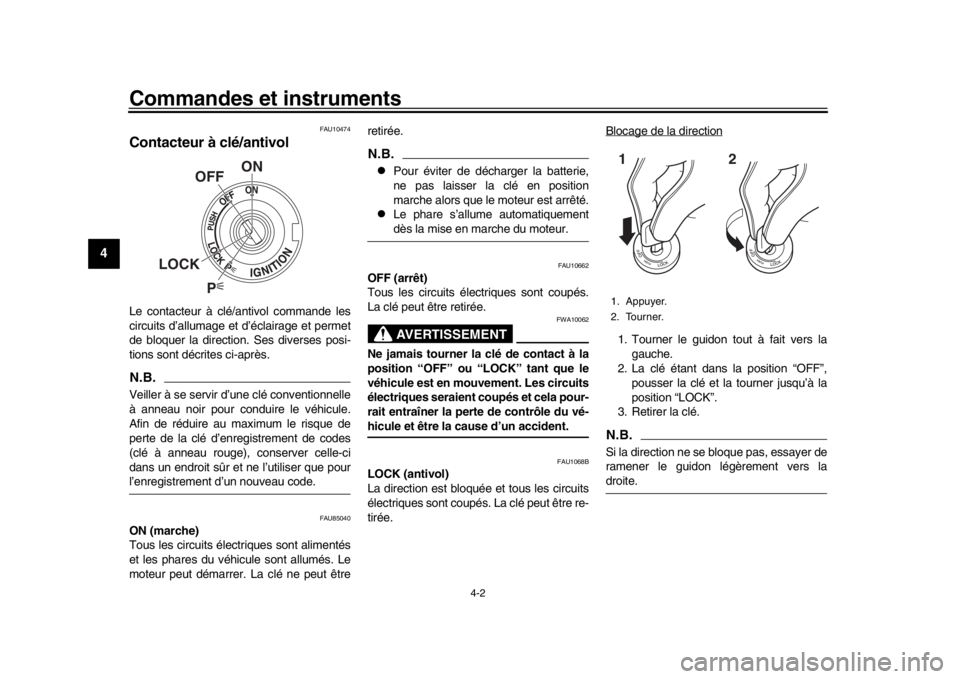

Commandes et instruments
4-2
1
2
34
5
6
7
8
9
10
11
12
FAU10474
Contacteur à clé/antivolLe contacteur à clé/ antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pourl’enregistrement d’un nouveau code.
FAU85040
ON (marche)
Tous les circuits électriques sont alimentés
et les phares du véhicule sont allumés. Le
moteur peut démarrer. La clé ne peut être retirée.
N.B.
Pour éviter de décharger la batterie,
ne pas laisser la clé en position
marche alors que le moteur est arrêté.

Le phare s’allume automatiquementdès la mise en marche du moteur.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la
clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-hicule et être la cause d’un accident.
FAU1068B
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée. Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers ladroite.
P
ON
OFF
LOCK
1. Appuyer.
2. Tourner.12
BX4-9-F2.book 2 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-3
1
2
345
6
7
8
9
10
11
12
Déblocage de la directionÀ partir de la position “LOCK”, enfoncer la
clé et la tourner vers “OFF”.
FAU65680
(stationnement)
Les feux de détresse peuvent être allumés,
mais tous les autres ci rcuits électriques sont
coupés. La clé peut être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.ATTENTION
FCA22330
L’utilisation des feux de détresse sur
une durée prolongée peut entraîner ladécharge de la batterie.
FAU66055
Combinés de contacteursGauche
Droite
1. Appuyer.
2. Tourner.12
1. Contacteur d’appel de phare/TOUR “ /LAP”
2. Inverseur feu de route/feu de croisement “/”
3. Contacteur des feux de détresse “ ”
4. Contacteur d’avertisseur “ ”
5. Contacteur des clignotants “ / ”
12
543
1. Contacteur de mode “MODE”
2. Bouton du haut
3. Bouton central
4. Bouton du bas
1. Contacteur arrêt/marche/démarrage “ / /”
2. Molette de réglage “ ”1
2
4 31
2
BX4-9-F2.book 3 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-4
1
2
34
5
6
7
8
9
10
11
12
FAU66091
Contacteur Pass/LAP “ /LAP”
Appuyer sur ce contacteur pour allumer les
phares et marquer le début de chaque tour
lorsque le chronomètre est utilisé.
FAU79872
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.N.B.Lorsque l’inverseur est réglé sur feu de croi-
sement, seul le phare gauche s’allume.
Lorsque l’inverseur est réglé sur le feu deroute, les deux phares s’allument.
FAU66040
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour signa-
ler un virage à gauche, pousser ce contac-
teur vers la position “ ”. Une fois relâché,
le contacteur retourne à sa position cen-
trale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci est re-
venu à sa position centrale.
FAU66030
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU66060
Contacteur arrêt/marche/démarrage
“//”
Pour lancer le moteur à l’aide du démarreur,
placer ce contacteur sur “ ”, puis appuyer
vers le bas vers “ ”. Avant de mettre le
moteur en marche, il convient de lire les ins-
tructions de mise en marche figurant à la
page 6-1.
En cas d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble des
gaz, placer ce contac teur sur “ ” afin de
couper le moteur.
FAU66010
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclencher
les feux de détresse (clignotement simulta-
né de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-
charger.
FAU66111
Contacteur de mode “MODE”
Utiliser le contacteur de mode pour changer
de mode YRC ou modifier les réglages
PWR, TCS et SCS à partir de l’écran princi-
pal. Ce contacteur comporte trois boutons.
Bouton du haut
- appuyer sur ce bouton
pour modifier le réglage YRC sélectionné
par un réglage plus haut.
Bouton central - appuyer sur ce bouton
pour faire défiler de gauche à droite les élé-
ments MODE, PWR, TCS et SCS.
Bouton du bas - appuyer sur ce bouton
pour modifier le réglage YRC sélectionné
par un réglage plus bas.N.B.
Le bouton central est également utilisé
pour activer le système de contrôle
des départs. Lorsque l’icône LCS est
grise, appuyer sur le bouton central et
le maintenir enfoncé. L’icône LCS cli-
gnote et devient blanche lorsque le
système est activé.

Le système de contrôle de la traction
ne peut être désactivé qu’à partir de
l’écran principal. Sélectionner TCS à
BX4-9-F2.book 4 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

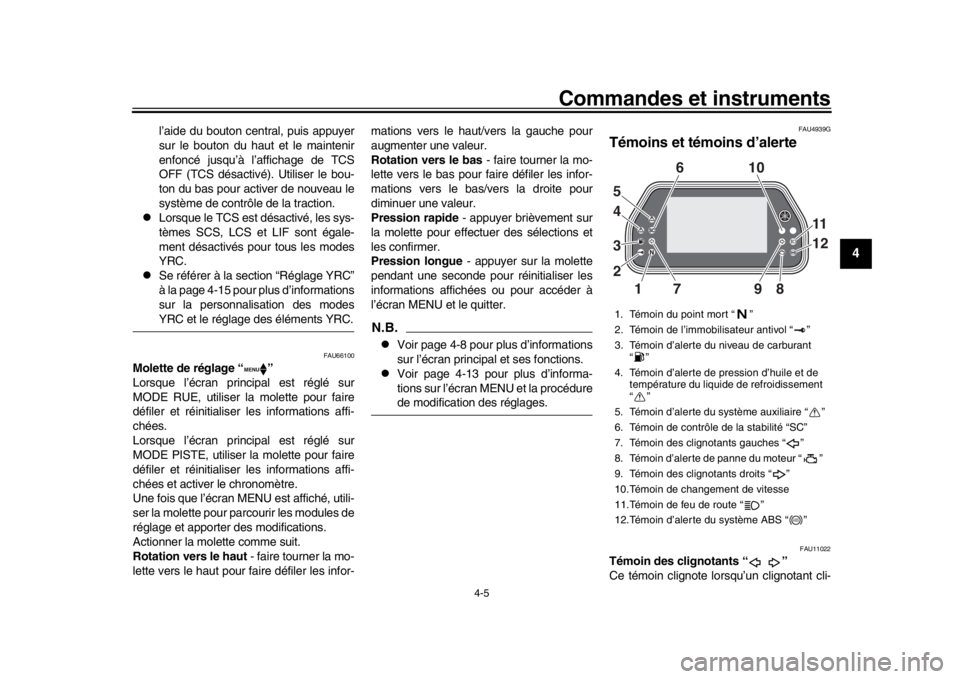

Commandes et instruments
4-5
1
2
345
6
7
8
9
10
11
12
l’aide du bouton central, puis appuyer
sur le bouton du haut et le maintenir
enfoncé jusqu’à l’affichage de TCS
OFF (TCS désactivé). Utiliser le bou-
ton du bas pour activer de nouveau le
système de contrôle de la traction.

Lorsque le TCS est désactivé, les sys-
tèmes SCS, LCS et LIF sont égale-
ment désactivés pour tous les modes
YRC.

Se référer à la section “Réglage YRC”
à la page 4-15 pour plus d’informations
sur la personnalisation des modesYRC et le réglage des éléments YRC.
FAU66100
Molette de réglage “ ”
Lorsque l’écran principal est réglé sur
MODE RUE, utiliser la molette pour faire
défiler et réinitialiser les informations affi-
chées.
Lorsque l’écran principal est réglé sur
MODE PISTE, utiliser la molette pour faire
défiler et réinitialiser les informations affi-
chées et activer le chronomètre.
Une fois que l’écran MENU est affiché, utili-
ser la molette pour parcourir les modules de
réglage et apporter des modifications.
Actionner la molette comme suit.
Rotation vers le haut - faire tourner la mo-
lette vers le haut pour faire défiler les infor- mations vers le haut/vers la gauche pour
augmenter une valeur.
Rotation vers le bas
- faire tourner la mo-
lette vers le bas pour faire défiler les infor-
mations vers le bas/vers la droite pour
diminuer une valeur.
Pression rapide - appuyer brièvement sur
la molette pour effectuer des sélections et
les confirmer.
Pression longue - appuyer sur la molette
pendant une seconde pour réinitialiser les
informations affichées ou pour accéder à
l’écran MENU et le quitter.
N.B.
Voir page 4-8 pour plus d’informations
sur l’écran principal et ses fonctions.

Voir page 4-13 pour plus d’informa-
tions sur l’écran ME NU et la procédurede modification des réglages.
FAU4939G
Témoins et témoins d’alerte
FAU11022
Témoin des clignotants “ ”
Ce témoin clignote lorsqu’un clignotant cli-1. Témoin du point mort “ ”
2. Témoin de l’immobilisateur antivol “ ”
3. Témoin d’alerte du niveau de carburant
“”
4. Témoin d’alerte de pression d’huile et de température du liquide de refroidissement
“”
5. Témoin d’alerte du système auxiliaire “ ”
6. Témoin de contrôle de la stabilité “SC”
7. Témoin des clignotants gauches “ ”
8. Témoin d’alerte de panne du moteur “ ”
9. Témoin des clignotants droits “ ”
10.Témoin de changement de vitesse
11.Témoin de feu de route “ ”
12.Témoin d’alerte du système ABS “ ”
19 8
2 3 4 610
11
12
7
5
ABS
BX4-9-F2.book 5 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-6
1
2
34
5
6
7
8
9
10
11
12
gnote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU66891
Témoin d’alerte du niveau de carburant
“”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 3.0 L (0.79 US gal, 0.66 Imp.gal)
de carburant dans le réservoir. Quand ce té-
moin s’allume, il convient de refaire le plein
dès que possible.
Il est possible de contrôler le circuit élec-
trique du témoin d’alerte en démarrant le
véhicule. Le témoin d’alerte devrait s’allu-
mer pendant quelques secondes, puis
s’éteindre.N.B.Si le témoin d’alerte ne s’allume pas du tout,
reste allumé après avoir fait le plein ou ne
cesse de clignoter, faire contrôler le véhi-cule par un concessionnaire Yamaha.
FAU79310
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur.
Dans ce cas, il convient de faire vérifier le
système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.
Il est possible de contrôler le circuit élec-
trique du témoin d’alerte en démarrant le
véhicule. Le témoin d’alerte devrait s’allu-
mer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas du tout
ou reste allumé, faire contrôler le véhicule
par un concessionnaire Yamaha.
FAU66503
Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume au
démarrage du véhicule et s’éteint lorsque la
vitesse atteint ou dépasse 10 km/h (6 mi/h).N.B.Si le témoin d’alerte ne fonctionne pas
comme spécifié ci-dessus ou s’il s’allume
pendant la conduite, il est possible que les
systèmes ABS et UB S ne fonctionnent cor-
rectement. Faire contrôler le véhicule par unconcessionnaire Yamaha dès que possible.
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que pos-sible.
FAU67432
Témoin de changement de vitesse
Ce témoin s’allume lorsque le passage à
une vitesse supérieure est nécessaire. Les
régimes du moteur auxquels il s’allume ou
s’éteint peuvent être réglés. (Voir
page 4-21.)
En guise d’auto-contrôle, le témoin s’allume
brièvement lorsque le contact est mis sur le
véhicule.
FAU73120
Témoin de l’immobilisateur antivol “ ”
Le témoin clignote en continu 30 secondes
ABS
BX4-9-F2.book 6 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-7
1
2
345
6
7
8
9
10
11
12
après que la clé de contact a été tournée
sur “OFF”, signalant ainsi l’armement du
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur anti-
vol reste toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
est tournée sur “ON”, si le témoin reste allu-
mé ou s’il clignote selon une séquence par-
ticulière (si un problème est détecté dans le
système antidémarrage, le témoin de ce
système clignote selon une séquence parti-
culière), faire contrôler le véhicule par un
concessionnaire Yamaha.N.B.Si le témoin du système antidémarrage cli-
gnote selon la séquence suivante, 5 fois
lentement puis 2 fois rapidement, cela peut
être dû à des interférences du transpon-deur. Dans ce cas, procéder comme suit. 1. Vérifier qu’aucune autre clé de sys- tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait
troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur. 2. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
3. Si le moteur se met en marche, le cou- per, puis tenter de le remettre en
marche avec chacune des clés
conventionnelles.
4. Si le moteur ne se met pas en marche avec l’une ou les deux clés conven-
tionnelles, confier le véhicule ainsi que
les 3 clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
FAU65980
Témoin de contrôle de la stabilité “SC”
Ce témoin s’allume lorsque le système
TCS, SCS ou LIF est engagé. Il s’allume
également si le système TCS est réglé sur
“OFF” ou s’il est désactivé pendant la
conduite.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre. Si le té-
moin ne s’allume pas lorsque la clé de
contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le véhicule par un concession-
naire Yamaha.
FAU78410
Témoin d’alerte de pression d’huile et de
température du liquide de refroidisse-
ment “ ”
Ce témoin d’alerte s’allume si la pression
d’huile moteur est basse ou si la tempéra-
ture du liquide de refroidissement est éle-
vée. Le cas échéant, arrêter
immédiatement le moteur.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte de la pres-
sion d’huile doit s’allumer à nouveau après
s’être éteint brièvement et reste allumé jus-
qu’à ce que le moteur démarre. Si le témoin
d’alerte ne s’allume pas lorsque la clé de
contact est tournée sur “ON”, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.ATTENTION
FCA22441
Si le témoin de pression d’huile et de
température du liquide de refroidisse-
ment ne s’éteint pas après le démarrage
du moteur ou s’il s’allume alors que le
moteur tourne, arrêter immédiatement le
véhicule et le moteur.
Si le moteur surchauffe, l’icône
d’avertissement de température du
liquide de refroidissement s’allume.
Laisser refroidir le moteur. Vérifier
BX4-9-F2.book 7 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-8
1
2
34
5
6
7
8
9
10
11
12
le niveau du liquide de refroidisse-
ment (voir page 7-39).

Si la pression d’huile moteur est
basse, l’icône d’avertissement de
pression d’huile s’allume. Vérifier le
niveau d’huile (voir page 7-13).

Si le témoin d’alerte reste allumé
après le refroidissement du moteur
et la vérification du niveau d’huile,
faire contrôler le véhicule par un
concessionnaire Yamaha. Ne plusutiliser le véhicule !
FAU83700
Témoin d’alerte du système auxiliaire
“”
Ce témoin d’alerte s’allume si un problème
est détecté dans un circuit non lié au mo-
teur. N.B.Lorsque le véhicule est démarré, ce témoin
doit s’allumer pendant quelques secondes
puis s’éteindre. Sinon, faire contrôler le vé-hicule par un concessionnaire Yamaha.
FAU85780
AfficheurL’afficheur présente deux modes d’affi-
chage de l’écran principal, STREET MODE
et TRACK MODE. La plupart des fonctions
s’affichent dans les deux modes, mais leur
présentation est légèrement différente. Les
éléments suivants s’affichent.
Compteur de vitesse

Compte-tours

Écran d’informations

Afficheur du rapport engagé

Indicateur de pression du frein avant

Indicateur d’accélération

Afficheur des réglages YRC MODE/
PWR/TCS/SCS

Afficheur des réglages YRC LCS/QS/
LIF

Montre

Indicateur de maintien du régime
maximal

Chronomètre

Différentes icônes d’alerte

Alerte de mode d’erreur “Err”
N.B.Ce modèle utilise un affichage à cristaux li-
quides à couche mince-transistor (TFT
LCD) pour assurer un bon contraste et une
lisibilité optimale dans différentes conditions
d’éclairage. Toutefois, en raison de la na-
ture de cette technologie, il est normal qu’un
petit nombre de pixels soient inactifs.

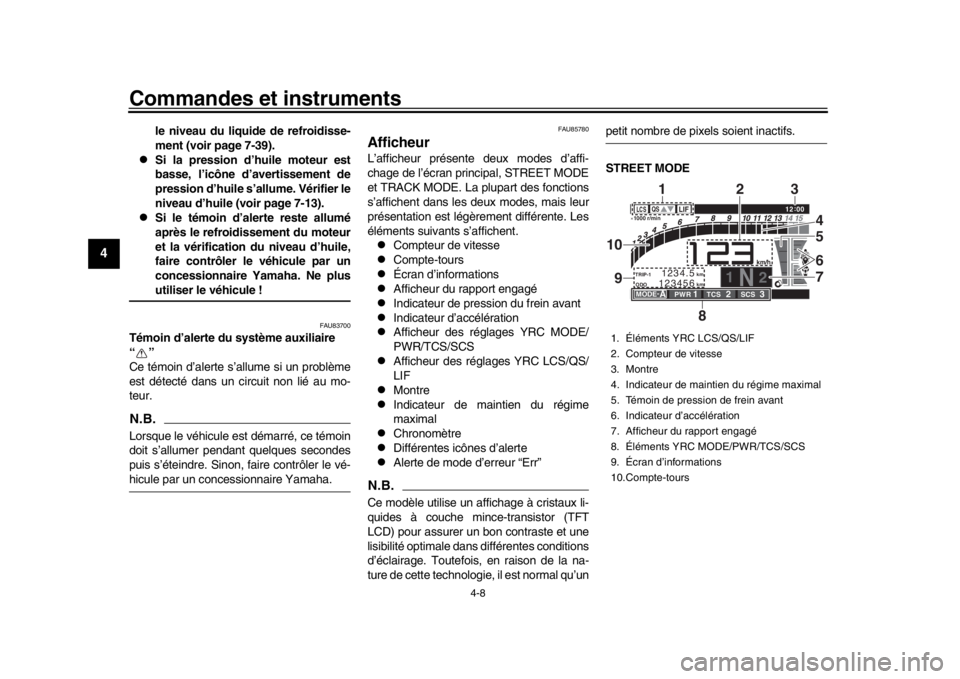

STREET MODE1. Éléments YRC LCS/QS/LIF
2. Compteur de vitesse
3. Montre
4. Indicateur de maintien du régime maximal
5. Témoin de pression de frein avant
6. Indicateur d’accélération
7. Afficheur du rapport engagé
8. Éléments YRC MODE/PWR/TCS/SCS
9. Écran d’informations
10.Compte-tours
1 y2
GPS
N
LCS
QS
LIF
ODO
123456
km
TRIP-1
1234.5
km
km/h
·1000 r/min
12 :
00
PWR
1
TCS
2
SCS
3
T -
1
MODE -
A
4
8 756
1
23
10
9
BX4-9-F2.book 8 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-9
1
2
345
6
7
8
9
10
11
12
TRACK MODE
AVERTISSEMENT
FWA18210
Arrêter le véhicule avant de modifier des
réglages. Un réglage effectué pendant la
conduite risque de distraire et augmenteainsi les risques d’accidents.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
N.B.Les valeurs peuvent s’afficher en kilomètresou en milles. Voir “Unit” à la page 4-19.
Compte-tours
Le compte-tours indique le régime moteur,
tel que mesuré par la vitesse de rotation du
vilebrequin, en tours par minute (tr/mn).N.B.
En TRACK MODE, le compte-tours
commence à 8000 tr/mn.

En STREET MODE, la couleur du
compte-tours peut être définie et l’indi-
cateur de maintien du régime maximalpeut être activé ou désactivé.
ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 14000 tr/mn et au-delà
Écran d’informations
Cette section de l’écran principal est utilisée
pour afficher des informations de conduite
supplémentaires telles que la température
de l’air et du liquide de refroidissement, les
totalisateurs journaliers et les statistiques
de consommation de carburant. Les infor- mations affichées peuvent être réparties en
quatre groupes via l’écran MENU.
Les informations affichées sont les sui-
vantes :
A.TEMP : température de l’air
C.TEMP : température du liquide de refroi-
dissement
TRIP-1 : totalisateur journalier 1
TRIP-2 : totalisateur journalier 2
F-TRIP : totalisateur journalier de carburant
ODO : compteur kilométrique
FUEL CON : quantité de carburant consom-
mée
FUEL AVG : consommation moyenne de
carburant
CRNT FUEL : consommation instantanée
de carburant
N.B.
Le compteur ODO se bloque à 999999
et ne peut pas être remis à zéro.

Une fois que la valeur 9999.9 a été at-
teinte, TRIP-1 et TRIP-2 reviennent à
0 et recommencent à compter.

F-TRIP s’affiche automatiquement
lorsque le niveau de la réserve de car-
burant est atteint et le compteur com-
mence alors à enregistrer la distance
parcourue depuis ce point.

Après avoir refait le plein et parcouru
une certaine distance, F-TRIP dispa-
raît automatiquement.
1. Éléments YRC LCS/QS/LIF
2. Chronomètre
3. Montre
4. Afficheur du rapport engagé
5. Écran d’informations
6. Éléments YRC MODE/PWR/TCS/SCS
7. Compteur de vitesse
8. Compte-tours
QS
LIF
N
12GPS
12 34
LAP 01
ODO
km
123456
MODE
-
A
LCS
QS
LIF
LATEST
·1000 r/min
12
:
00
km/h
123
PWR
1
TCS
2
SCS
3
T -
1
km/h
123
GEAR
7 8
6
1
2
4
5
3
BX4-9-F2.book 9 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-10
1
2
34
5
6
7
8
9
10
11
12

Voir “Unit” à la page 4-19 pour changer
les unités de consommation de carbu-
rant.

En TRACK MODE, les informations
FASTEST (temps de passage le plus
rapide) et AVERAGE (temps de pas-sage moyen) s’affichent également.
TRIP-1, TRIP-2, F-TRIP, FUEL CON et
FUEL AVE peuvent être réinitialisés indivi-
duellement.
Pour réinitialiser les informations affichées
1. Utiliser la molette pour faire défiler les informations jusqu’à l’affichage de
l’élément à réinitialiser.
2. Appuyer brièvement sur la molette,
l’élément clignote pendant cinq se-
condes. (En STREET MODE, si les
deux éléments peuvent être réinitiali-
sés, l’élément du haut clignote en pre-
mier. Faire défiler vers le bas pour
sélectionner l’élément du bas.)
3. Lorsque l’élément clignote, appuyer sur la molette et la maintenir enfoncée
pendant une seconde.
Afficheur du rapport engagé
Il indique le rapport engagé au niveau de la
boîte de vitesses. Ce modèle comporte 6
rapports et un point mort. Le point mort est signalé par le témoin de point mort “ ” et
par l’afficheur du rapport engagé “ ”.
Indicateur de pressi
on du frein avant
Il indique le niveau de puissance de frei-
nage appliquée sur les freins avant.
Indicateur d’accélération
Il indique les forces d’accélération et de dé-
célération en marche avant du véhicule.
Indicateur de maintien du régime maxi-
mal
Cette petite barre s’affiche momentané-
ment dans le compte-tours pour repérer le
régime moteur maximal le plus récent.
Éléments YRC MODE/PWR/TCS/SCS
Le MODE actuel (mode YRC) et ses ré-
glages PWR, TCS et SCS associés s’affi-
chent ici.
Les réglages individuels des éléments YRC
PWR, TCS, SCS, LCS, QSS et LIF peuvent
être organisés en quatre groupes et définis
indépendamment pour chaque groupe. Ces
groupes de réglages sont les modes YRC
MODE-A, MODE-B, MODE-C et MODE-D.
Utiliser le contacteur de mode pour changer
de mode YRC ou modifier les réglages des
éléments YRC à partir de l’écran principal.
N.B.Les modes YRC sont préréglés en usine
pour différentes conditions de conduite.
Lorsque les préréglages d’usine sont utili-
sés, les modes YRC proposés sont les sui-
vants.
MODE-A : adapté à la conduite sur circuit
MODE-B : réglage de conduite sur circuit
plus souple
MODE-C : adapté à la conduite sur route
MODE-D : conduite sur route ou par tempspluvieux
Pour changer de mode YRC ou modifier lesréglages1. Appuyer sur le bouton central du contacteur de mode pour faire défiler
de la gauche vers la droite et mettre en
surbrillance l’élément à régler.
BX4-9-F2.book 10 ページ ２０１８年１０月１日　月曜日　午前１０時５８分
