Commandes et instruments
4-11
1
2
345
6
7
8
9
10
11
12
2. Utiliser le bouton supérieur ou inférieur du contacteur de mode pour modifier
la valeur de l’élément sélectionné (le
défilement vertical est impossible).N.B.
Dans certaines conditions, par
exemple lorsque le véhicule est en
mouvement, la poignée des gaz est
tournée, un patinage excessif des
roues est détecté, etc., certains élé-
ments YRC ne peuvent pas être ré-
glés.

Lorsqu’un élément YRC est mis en
surbrillance mais ne peut pas être ré-
glé, la case de l’élément YRC rede-
vient noire.
Pour désactiver le système de contrôle de
la traction, sélectionner TCS à l’aide du
bouton central, puis appuyer sur le bouton
du haut et le maintenir enfoncé jusqu’à l’af-
fichage de TCS OFF. Pour activer de nou-
veau le TCS, sélectionner TCS OFF, puis
appuyer sur le bouton inférieur (le TCS re-
vient à son précédent réglage).
N.B.La désactivation du système de contrôle de
la traction désacti ve les systèmes SCS,LCS et LIF pour tous les modes YRC.
Éléments YRC LCS/QS/LIF
Le statut activé/désactivé des éléments
YRC LCS, QSS et LIF s’affiche ici. Lorsque
l’un de ces systèmes es t enregistré (non ré-
glé sur OFF) pour le mode YRC actuelle- ment sélectionné, son icône respective
s’affiche.
Lorsque LCS est enregistré pour le mode
YRC actuellement sélectionné, son icône
devient grise. Pour activer le système de
contrôle des départs, appuyer sur le bouton
central et le maintenir enfoncé jusqu’à ce
que l’icône LCS arrête de clignoter et de-
vienne blanche.
N.B.Les niveaux de réglage des systèmes LCS,
QSS et LIF ne peuvent être définis qu’à par-tir de l’écran MENU.
Montre
La montre est équipée d’un système horaire
de 12 heures.
Chronomètre
Cette fonction chronomètre mesure et enre-
gistre jusqu’à quarante tours. Sur l’écran
principal, le chronomètre indique le temps
de passage actuel et le numéro de tour (in-
diqué par le repère LAP)
. Utiliser le contac-
teur Pass/LAP pour repérer les temps de
passage. Lorsqu’un tour est terminé, le
chronomètre indique le dernier temps de
passage (repéré par l’indicateur LATEST)
pendant cinq secondes.
1. Contacteur de mode “MODE”
2. Bouton du haut
3. Bouton central
4. Bouton du bas1
2
4 3
QS
LIF
N
12GPS
12 34
LAP 01
ODO
km
123456
MODE -
A
LCS
QS
LIF
LATEST
·1000 r/min
12
:
00
km/h
123
PWR
1
TCS
2
SCS
3
T -
1
km/h
123
GEARMODE -
A
MODE-
A
BX4-9-F2.book 11 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-12
1
2
34
5
6
7
8
9
10
11
12
Pour utiliser le chronomètre1. Appuyer brièvement sur la molette. L’élément affiché clignote pendant
cinq secondes.
2. Tandis que l’élément à afficher cli-
gnote, tourner la molette de réglage
vers le haut. Le chronomètre clignote
pendant cinq secondes.
3. Lorsque le chronomètre clignote, ap- puyer longuement sur la molette pour
activer ou arrêter le chronomètre.
4. Lorsque le chronomètre a été activé, appuyer sur le contacteur Pass/LAP
pour démarrer le chronomètre.
N.B.
Le moteur doit tourner pour pouvoir
utiliser le chronomètre.

Régler l’affichage sur FASTEST ou
AVERAGE pour des informations de
temps de passage supplémentaires.

L’accès à l’écran MENU arrête auto-
matiquement le chronomètre.

Chaque fois que le chronomètre est
arrêté, le tour en cours n’est pas enre-
gistré.

L’enregistrement du temps de pas-
sage peut être affiché et réinitialisé àpartir de l’écran MENU. Icônes d’alerte
Lorsqu’une erreur est détectée, les icônes
d’alerte d’erreur suiv
antes s’affichent alors.
Alerte du système auxiliaire “ ”
Cette icône s’affiche si un problème est dé-
tecté dans un circuit non lié au moteur.
Alerte de la température du liquide de
refroidissement “ ”
Cette icône s’affiche si la température du li-
quide de refroidissement atteint au moins
117 C (242 F). Arrêter le véhicule et le mo-
teur. Laisser refroidir le moteur.
1. Temps de passage
2. Indicateur du dernier temps de passage “LATEST”
3. Élément d’affichage
4. Numéro de tour
QS
LIF
N
12GPS
12 34
LAP 01
ODO
km
123456
MODE -
A
LCS
QS
LIF
LATEST
·1000 r/min
12
:
00
km/h
123
PWR
1
TCS
2
SCS
3
T -
1
km/h
123
GEAR
4
3
12
1. Alerte du système auxiliaire “ ”
2. Alerte de la température du liquide de refroidissement “ ”
3. Alerte de pression d’huile “ ”
4. Alerte de mode d’erreur “Err”
QS
LIF
GPS
LCS
QS
LIF
·1000 r/min
12 :
00



31
4
2
Err
BX4-9-F2.book 12 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-13
1
2
345
6
7
8
9
10
11
12

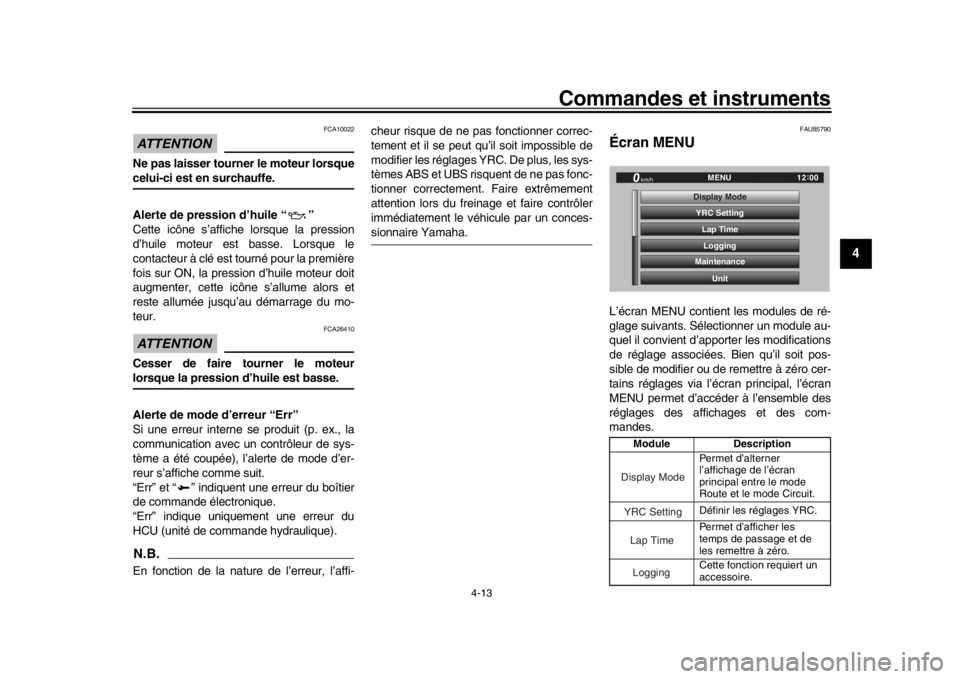

ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsquecelui-ci est en surchauffe.
Alerte de pression d’huile “ ”
Cette icône s’affiche lorsque la pression
d’huile moteur est basse. Lorsque le
contacteur à clé est to urné pour la première
fois sur ON, la pression d’huile moteur doit
augmenter, cette icône s’allume alors et
reste allumée jusqu’au démarrage du mo-
teur. ATTENTION
FCA26410
Cesser de faire tourner le moteurlorsque la pression d’huile est basse.
Alerte de mode d’erreur “Err”
Si une erreur interne se produit (p. ex., la
communication avec un contrôleur de sys-
tème a été coupée), l’alerte de mode d’er-
reur s’affiche comme suit.
“Err” et “ ” indiquent une erreur du boîtier
de commande électronique.
“Err” indique uniquement une erreur du
HCU (unité de commande hydraulique).N.B.En fonction de la nature de l’erreur, l’affi- cheur risque de ne pas
fonctionner correc-
tement et il se peut qu’il soit impossible de
modifier les réglages YRC. De plus, les sys-
tèmes ABS et UBS risquent de ne pas fonc-
tionner correctement. Faire extrêmement
attention lors du freinage et faire contrôler
immédiatement le véhicule par un conces-
sionnaire Yamaha.
FAU85790
Écran MENU L’écran MENU contient les modules de ré-
glage suivants. Sélectionner un module au-
quel il convient d’apporter les modifications
de réglage associées. Bien qu’il soit pos-
sible de modifier ou de remettre à zéro cer-
tains réglages via l’écran principal, l’écran
MENU permet d’acc éder à l’ensemble des
réglages des affichages et des com-
mandes.
Module Description
Permet d’alterner
l’affichage de l’écran
principal entre le mode
Route et le mode Circuit.
Définir les réglages YRC.
Permet d’afficher les
temps de passage et de
les remettre à zéro.
Cette fonction requiert un
accessoire.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
Display ModeYRC SettingLap TimeLogging
BX4-9-F2.book 13 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-14
1
2
34
5
6
7
8
9
10
11
12
Utilisation et accès à l’écran MENU
Le commutateur à molette permet d’exécu-
ter des opérations courantes telles que l’ac-
cès, la sélection et la navigation dans
l’écran MENU et ses modules.
Appui long - maintenir longuement le com-
mutateur à molette pendant une seconde
pour accéder à l’écran MENU ou le quitter.
Sélection - tourner le commutateur à mo- lette vers le haut ou vers le bas pour mettre
en surbrillance l’élément de réglage ou le
module souhaité, puis appuyer brièvement
dessus (appuyer brièvement sur le commu-
tateur à molette vers
l’intérieur) pour confir-
mer la sélection.
Symbole triangle - certains écrans de ré-
glage comportent un symbole triangle dirigé
vers le haut. Sélectionner le symbole
triangle pour quitter cet écran et revenir à
l’écran précédent (ou appuyer longuement
sur le commutateur à molette pour quitter
définitivement l’écran MENU).
N.B.En cas de détection de mouvement du vé-
hicule, l’écran MENU se fermera automati-quement et l’écran principal s’affichera.

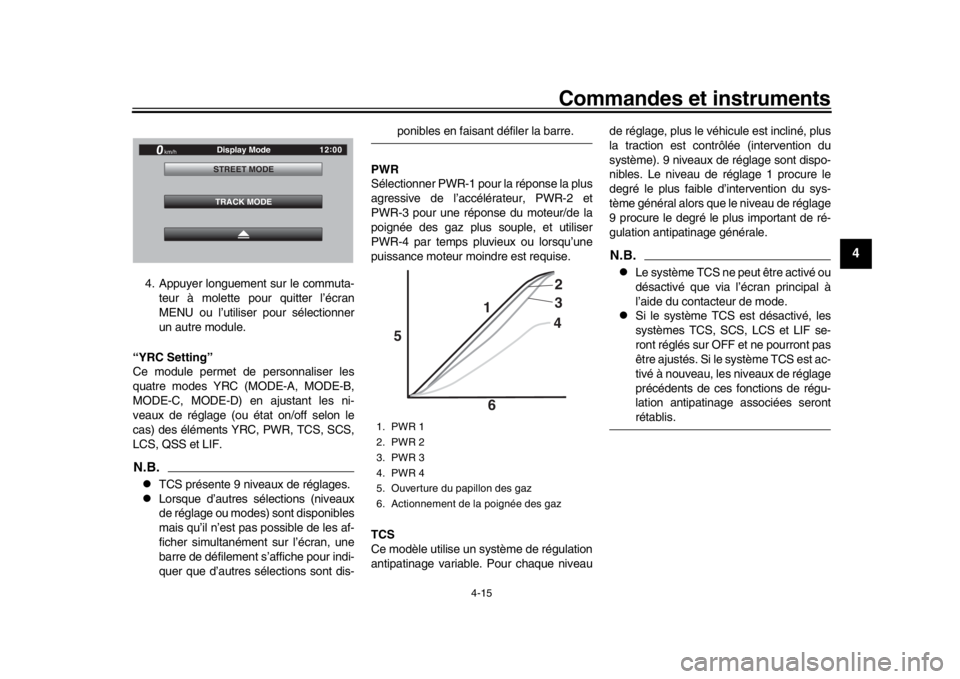

“Display Mode”
Il existe deux modes d’affichage d’écran
principal : STREET MODE et TRACK
MODE.
Réglage du mode d’affichage de l’écranprincipal1. Appuyer longuement sur le commuta- teur à molette pour accéder à l’écran
MENU. 2. Sélectionner “Display Mode”.
3. Sélectionner STREET MODE ou
TRACK MODE (ou le triangle pour
quitter).
Permet d’afficher les trois
intervalles de maintenance
et de les remettre à zéro.
Permet de définir les
unités de consommation
de carburant et de
distance.
Permet de définir les
couleurs d’arrière-plan.
Permet d’allumer/
d’éteindre le témoin de
changement de vitesse et
d’ajuster les réglages du
compte-tours.
Permet de régler les
éléments de la fenêtre de
l’écran multifonction.
Permet de régler la
luminosité de l’écran.
Permet de régler la
montre.
Permet de rétablir les
réglages d’usine par
défaut.
Maintenance
Unit
WallpaperShift IndicatorDisplay SettingBrightnessClockAll Reset
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
BX4-9-F2.book 14 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-15
1
2
345
6
7
8
9
10
11
12
4. Appuyer longuement sur le commuta- teur à molette pour quitter l’écran
MENU ou l’utiliser pour sélectionner
un autre module.

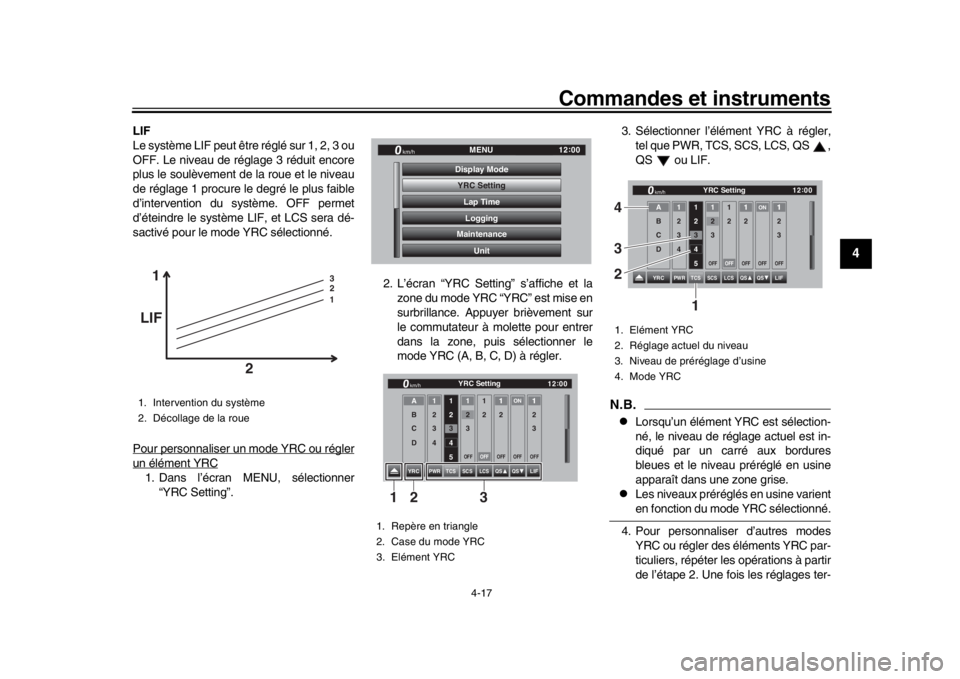

“YRC Setting”
Ce module permet de personnaliser les
quatre modes YRC (MODE-A, MODE-B,
MODE-C, MODE-D) en ajustant les ni-
veaux de réglage (ou état on/off selon le
cas) des éléments YRC, PWR, TCS, SCS,
LCS, QSS et LIF. N.B.
TCS présente 9 niveaux de réglages.

Lorsque d’autres sélections (niveaux
de réglage ou modes) sont disponibles
mais qu’il n’est pas possible de les af-
ficher simultanément sur l’écran, une
barre de défilement s’affiche pour indi-
quer que d’autres sélections sont dis-
ponibles en faisant défiler la barre.
PWR
Sélectionner PWR-1 pour la réponse la plus
agressive de l’accélérateur, PWR-2 et
PWR-3 pour une réponse du moteur/de la
poignée des gaz plus souple, et utiliser
PWR-4 par temps pluvieux ou lorsqu’une
puissance moteur moindre est requise.

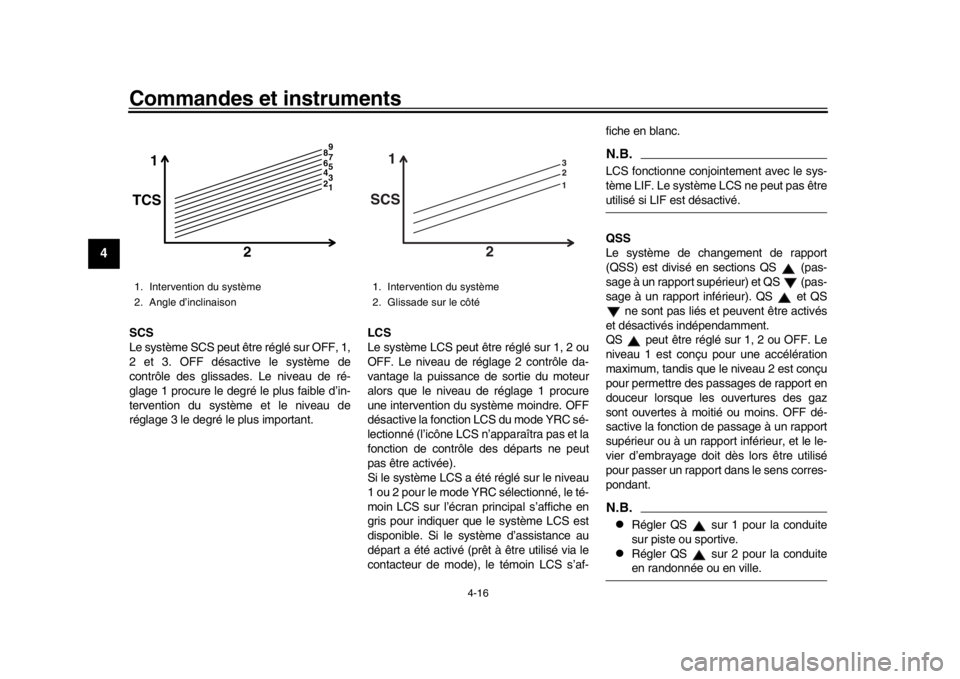

TCS
Ce modèle utilise un système de régulation
antipatinage variable. Pour chaque niveau de réglage, plus le véhicule est incliné, plus
la traction est contrôlée (intervention du
système). 9 niveaux de
réglage sont dispo-
nibles. Le niveau de réglage 1 procure le
degré le plus faible d’intervention du sys-
tème général alors que le niveau de réglage
9 procure le degré le plus important de ré-
gulation antipatinage générale.
N.B.
Le système TCS ne peut être activé ou
désactivé que via l’écran principal à
l’aide du contacteur de mode.

Si le système TCS est désactivé, les
systèmes TCS, SCS, LCS et LIF se-
ront réglés sur OFF et ne pourront pas
être ajustés. Si le système TCS est ac-
tivé à nouveau, les niveaux de réglage
précédents de ces fonctions de régu-
lation antipatinage associées serontrétablis.
km/h
12 :
00
TRACK MODE
STREET MODE
Display Mode
1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Ouverture du papillon des gaz
6. Actionnement de la poignée des gaz
5
64
3 2
1
BX4-9-F2.book 15 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-16
1
2
34
5
6
7
8
9
10
11
12
SCS
Le système SCS peut être réglé sur OFF, 1,
2 et 3. OFF désactive le système de
contrôle des glissades. Le niveau de ré-
glage 1 procure le degré le plus faible d’in-
tervention du système et le niveau de
réglage 3 le degré le plus important. LCS
Le système LCS peut être réglé sur 1, 2 ou
OFF. Le niveau de réglage 2 contrôle da-
vantage la puissance de sortie du moteur
alors que le niveau de réglage 1 procure
une intervention du système moindre. OFF
désactive la fonction LCS du mode YRC sé-
lectionné (l’icône LCS n’apparaîtra pas et la
fonction de contrôle des départs ne peut
pas être activée).
Si le système LCS a été réglé sur le niveau
1 ou 2 pour le mode YRC sélectionné, le té-
moin LCS sur l’écran principal s’affiche en
gris pour indiquer que le système LCS est
disponible. Si le système d’assistance au
départ a été activé (prêt à être utilisé via le
contacteur de mode), le témoin LCS s’af-fiche en blanc.
N.B.LCS fonctionne conjointement avec le sys-
tème LIF. Le système LCS ne peut pas êtreutilisé si LIF est désactivé.
QSS
Le système de changement de rapport
(QSS) est divisé en sections QS (pas-
sage à un rapport supérie
ur) et QS (pas-
sage à un rapport inférieur). QS et QS ne sont pas liés et peuvent être activés
et désactivés indépendamment.
QS peut être réglé sur 1, 2 ou OFF. Le
niveau 1 est conçu pour une accélération
maximum, tandis que le niveau 2 est conçu
pour permettre des passages de rapport en
douceur lorsque les ouvertures des gaz
sont ouvertes à moitié ou moins. OFF dé-
sactive la fonction de passage à un rapport
supérieur ou à un rapport inférieur, et le le-
vier d’embrayage doit dès lors être utilisé
pour passer un rapport dan s le sens corres-
pondant.N.B.
Régler QS sur 1 pour la conduite
sur piste ou sportive.

Régler QS sur 2 pour la conduiteen randonnée ou en ville.
1. Intervention du système
2. Angle d’inclinaison
1
TCS
2
1 5
4 3
2 6 9
8 7
1. Intervention du système
2. Glissade sur le côté
1 3
2
1
SCS
2
BX4-9-F2.book 16 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-17
1
2
345
6
7
8
9
10
11
12
LIF
Le système LIF peut être réglé sur 1, 2, 3 ou
OFF. Le niveau de réglage 3 réduit encore
plus le soulèvement de la roue et le niveau
de réglage 1 procure le degré le plus faible
d’intervention du système. OFF permet
d’éteindre le système LIF, et LCS sera dé-
sactivé pour le mode YRC sélectionné.
Pour personnaliser un mode YRC ou réglerun élément YRC1. Dans l’écran MENU, sélectionner
“YRC Setting”. 2. L’écran “YRC Setting” s’affiche et la
zone du mode YRC “YRC” est mise en
surbrillance. Appuye r brièvement sur
le commutateur à molette pour entrer
dans la zone, puis sélectionner le
mode YRC (A, B, C, D) à régler. 3. Sélectionner l’élément YRC à régler,
tel que PWR, TCS, SCS, LCS, QS ,
QS ou LIF.
N.B.
Lorsqu’un élément YRC est sélection-
né, le niveau de réglage actuel est in-
diqué par un carré aux bordures
bleues et le niveau préréglé en usine
apparaît dans une zone grise.

Les niveaux préréglés en usine varienten fonction du mode YRC sélectionné.
4. Pour personnaliser d’autres modes YRC ou régler des éléments YRC par-
ticuliers, répéter les opérations à partir
de l’étape 2. Une fois les réglages ter-
1. Intervention du système
2. Décollage de la roue
1 3
2
1
LIF
2
1. Repère en triangle
2. Case du mode YRC
3. Elément YRC
YRC SettingLap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
YRC
PWRTCS SCS LCS QS
LIF
12 :
00
YRC Setting
km/h
QS
A 1
5 2 1
111 1
ON
1
OFF
1
4 33 22
OFF
2OFF
3 2OFF
OFF
3
2
4
C B
D 1
13
2
1. Elément YRC
2. Réglage actuel du niveau
3. Niveau de préréglage d’usine
4. Mode YRC
YRC
PWRTCS SCS LCS QS
LIF
12
:
00
YRC Setting
QS
A 1
5 2 1
111 1
ON
1
OFF
1
4
km/h
33 22
OFF
2OFF
3 2OFF
OFF
3
2
4
C B
D 1
1
3 4
2
BX4-9-F2.book 17 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-18
1
2
34
5
6
7
8
9
10
11
12
minés, sélectionner le triangle situé
tout à gauche pour revenir à l’écran
MENU.

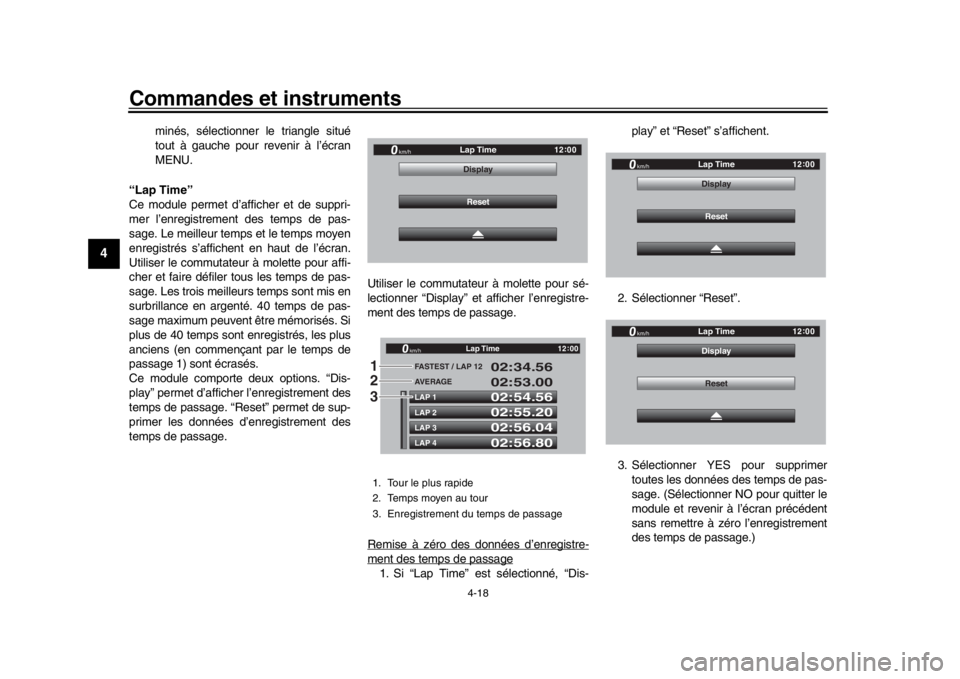

“Lap Time”
Ce module permet d’afficher et de suppri-
mer l’enregistrement des temps de pas-
sage. Le meilleur temps et le temps moyen
enregistrés s’affichent en haut de l’écran.
Utiliser le commutateur à molette pour affi-
cher et faire défiler tous les temps de pas-
sage. Les trois meilleurs temps sont mis en
surbrillance en argenté. 40 temps de pas-
sage maximum peuvent être mémorisés. Si
plus de 40 temps sont enregistrés, les plus
anciens (en commençant par le temps de
passage 1) sont écrasés.
Ce module comporte deux options. “Dis-
play” permet d’afficher l’enregistrement des
temps de passage. “Reset” permet de sup-
primer les données d’enregistrement des
temps de passage. Utiliser le commutateur à molette pour sé-
lectionner “Display” et afficher l’enregistre-
ment des temps de passage.
Remise à zéro des données d’enregistre-
ment des temps de passage1. Si “Lap Time” est sélectionné, “Dis- play” et “Reset” s’affichent.
2. Sélectionner “Reset”.
3. Sélectionner YES pour supprimer toutes les données des temps de pas-
sage. (Sélectionner NO pour quitter le
module et revenir à l’écran précédent
sans remettre à zéro l’enregistrement
des temps de passage.)1. Tour le plus rapide
2. Temps moyen au tour
3. Enregistrement du temps de passage
km/h
12 :
00
Reset
Display
Lap Time
LAP 1LAP 2LAP 3LAP 4 FASTEST / LAP 12
02:54.56
02:55.20
02:56.04
02:56.80 02:34.56
02:53.00
AVERAGE
Lap Time
km/h
GP GPS
12
:
00
123
km/h
12 :
00
Reset
Display
Lap Time
km/h
12
:
00
Reset
Display
Lap Time
BX4-9-F2.book 18 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-19
1
2
345
6
7
8
9
10
11
12

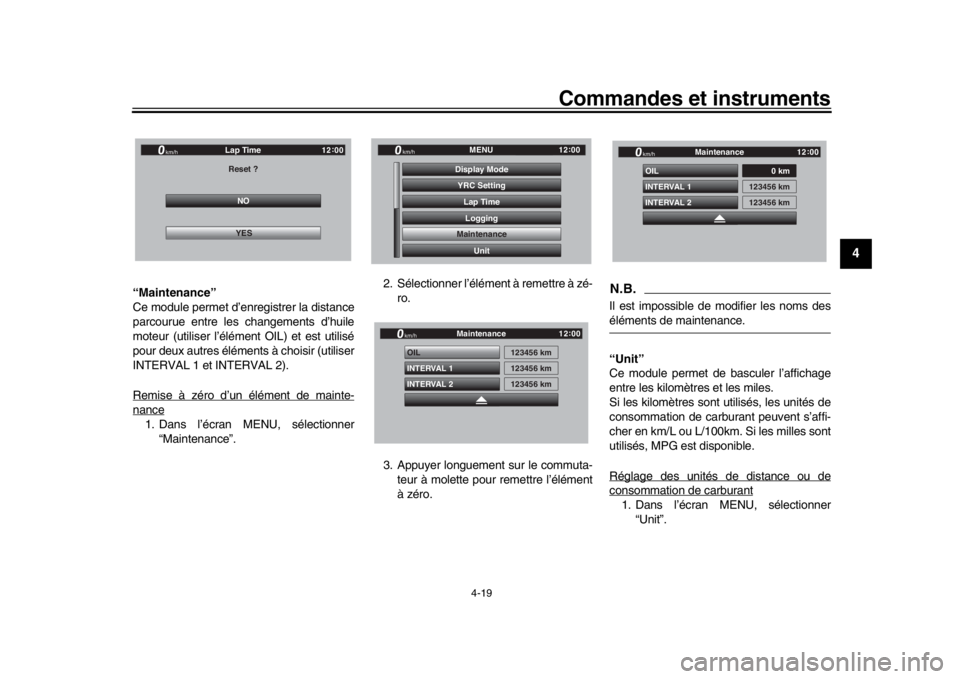

“Maintenance”
Ce module permet d’enr egistrer la distance
parcourue entre les changements d’huile
moteur (utiliser l’élément OIL) et est utilisé
pour deux autres éléments à choisir (utiliser
INTERVAL 1 et INTERVAL 2).
Remise à zéro d’un élément de mainte-nance1. Dans l’écran MENU, sélectionner “Maintenance”. 2. Sélectionner l’élément à remettre à zé-
ro.
3. Appuyer longuement sur le commuta- teur à molette pour remettre l’élément
à zéro.
N.B.Il est impossible de modifier les noms deséléments de maintenance.

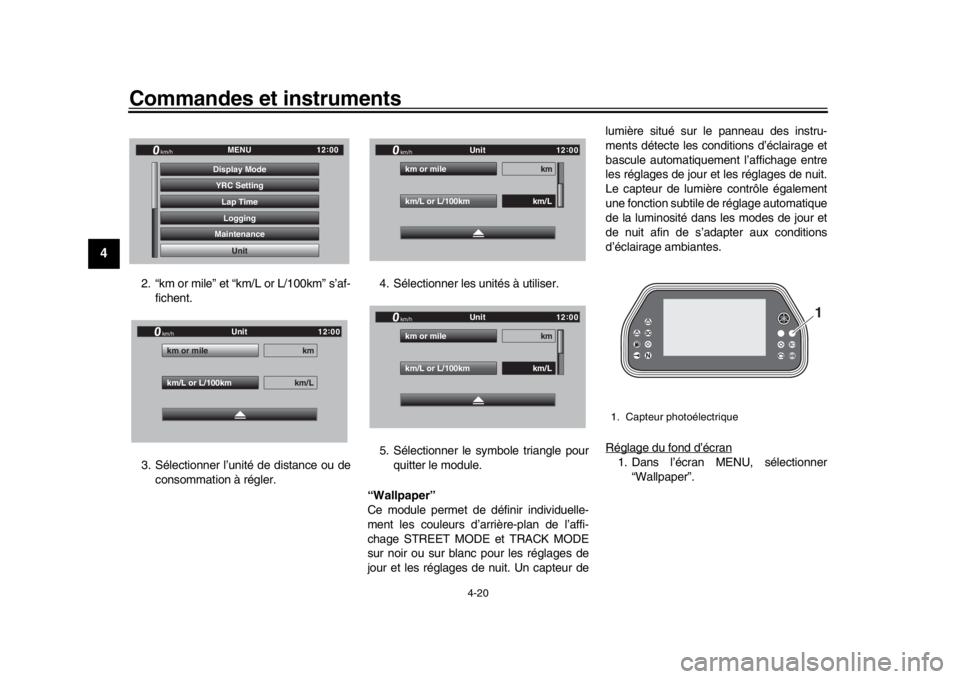

“Unit”
Ce module permet de basculer l’affichage
entre les kilomètres et les miles.
Si les kilomètres sont utilisés, les unités de
consommation de carburant peuvent s’affi-
cher en km/L ou L/100km. Si les milles sont
utilisés, MPG est disponible.
Réglage des unités de distance ou deconsommation de carburant1. Dans l’écran MENU, sélectionner“Unit”.
NO
Reset ?Lap Time
YES
km/h
GPGPS
12:
00
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
INTERVAL 2 OIL
INTERVAL 1
123456 km
123456 km
123456 km
Maintenance
km/h
GPS
12 :
00
INTERVAL 2 OIL
INTERVAL 1
0 km
123456 km
123456 km
Maintenance
km/h
GPS
12 :
00
BX4-9-F2.book 19 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-20
1
2
34
5
6
7
8
9
10
11
12
2. “km or mile” et “km/L or L/100km” s’af- fichent.
3. Sélectionner l’unité de distance ou de consommation à régler. 4. Sélectionner les unités à utiliser.
5. Sélectionner le symbole triangle pour
quitter le module.
“Wallpaper”
Ce module permet de définir individuelle-
ment les couleurs d’arrière-plan de l’affi-
chage STREET MODE et TRACK MODE
sur noir ou sur blanc pour les réglages de
jour et les réglages de nuit. Un capteur de lumière situé sur le panneau des instru-
ments détecte les condi
tions d’éclairage et
bascule automatiquement l’affichage entre
les réglages de jour et les réglages de nuit.
Le capteur de lumière contrôle également
une fonction subtile de réglage automatique
de la luminosité dans les modes de jour et
de nuit afin de s’adapter aux conditions
d’éclairage ambiantes.
Réglage du fond d’écran
1. Dans l’écran MENU, sélectionner “Wallpaper”.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
km/L or L/100km km/Lkm or mile km
Unit
km/h
GPGPS
12:
00
km/L or L/100km km/Lkm or mile km
Unit
km/h
GPGPS
12:
00
km/L or L/100km km/Lkm or mile km
Unit
km/h
GP GPS
12:
00
1. Capteur photoélectrique
1
BX4-9-F2.book 20 ページ ２０１８年１０月１日　月曜日　午前１０時５８分
