Commandes et instruments
4-31
1
2
345
6
7
8
9
10
11
12
FAU13076
Bouchon du réservoir de
carburantOuverture du bouchon du réservoir de
carburant
Ouvrir le cache-serr ure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner de 1/4 tour dans le
sens des aiguilles d’une montre. La serrure
est alors déverrouillée et le bouchon du ré-
servoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
La clé étant toujours dans la serrure, ap-
puyer sur le bouchon du réservoir de carbu- rant. Tourner la clé d’1/4 de tour dans le
sens inverse des aiguilles d’une montre, la
retirer, puis refermer le cache-serrure.
N.B.Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-fermé et verrouillé correctement.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-die.
FAU13222
CarburantS’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de
suivre ces instruc-tions.
1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais
effectuer le plein à proximité d’étin-
celles, de flammes ou d’autres
sources de chaleur, telles que les
chauffe-eau et séchoirs, et surtout, ne
pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carburant.
Ne pas remplir au-delà du fond du tube
de remplissage. Comme le carburant
se dilate en se réchauffant, du carbu-
rant risque de s’échapper du réservoir
sous l’effet de la chaleur du moteur ou
du soleil.
1. Cache-serrure du bouchon de réservoir de carburant
2. Déverrouiller.
1
2
BX4-9-F2.book 31 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-32
1
2
34
5
6
7
8
9
10
11
12
3. Essuyer immédiatement toute coulure de carburant. ATTENTION: Essuyer
immédiatement t oute coulure de
carburant à l’aide d’un chiffon
propre, sec et doux. En effet, le car-
burant risque d’abîmer les surfaces
peintes ou les pièces en plas-
tique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala- tion importante de vapeur d’essence ou
d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU75320
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
N.B.
Ce repère identifie le carburant recom-
mandé pour ce véhicule tel que spéci-
fié par la réglementation européenne
(EN228).

Vérifier que la buse d’essence est
identifiée de la même manière lors duréapprovisionnement.
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 minimum. Si des cogne-
ments ou cliquetis surviennent, changer de
marque d’essence. L’ essence sans plomb
prolonge la durée de service des bougies et
réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants es-
sence-alcool : l’un à l’éthanol et l’autre au
méthanol. Le carburant à l’éthanol peut être
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant maximum
1
2
Carburant recommandé : Essence super sans plomb (es-
sence-alcool [E10] acceptable)
Capacité du réservoir de carburant : 17 L (4.5 US gal, 3.7 Imp.gal)
Quantité de la réserve à l’allumage
du témoin d’alerte du niveau de car-
burant : 3.0 L (0.79 US gal, 0.66 Imp.gal)
E5
E10
BX4-9-F2.book 32 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-33
1
2
345
6
7
8
9
10
11
12
utilisé lorsque la concentration en éthanol
ne dépasse pas 10 % (E10). Yamaha dé-
conseille l’utilisation de carburant au métha-
nol. En effet, celui-ci risque d’endommager
le système d’alimentation en carburant ou
de modifier le comportement du véhicule.
FAU80200
Durite de trop-plein du réservoir
de carburantAvant d’utiliser le véhicule :
S’assurer que la durite de trop-plein du
réservoir de carburant est branchée
correctement.

S’assurer que la durite de trop-plein du
réservoir de carburant n’est ni craque-
lée ni autrement endommagée, et la
remplacer si nécessaire.

S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire,
nettoyer la durite.

S’assurer que l’extrémité de la durite
de trop-plein du réservoir de carburant est bien placée comme illustré.
N.B.Se référer à la page 7-12 pour des informa-tions sur l’absorbeur de vapeurs d’essence.
1. Collier
2. Repère en couleur
3. Durite de trop-plein de réservoir de
carburant
1
2
3
BX4-9-F2.book 33 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-34
1
2
34
5
6
7
8
9
10
11
12
FAU13434
Pot catalytiqueLe système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.

Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.

S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.

Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques mi-
nutes. Un ralent i prolongé pourrait
provoquer une accumulation dechaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
FAU66570
SellesSelle du passager
Dépose de la selle du passager1. Introduire la clé dans la serrure de la selle, puis la tourner dans le sens des
aiguilles d’une montre.
2. Soulever l’avant de la selle du passa- ger, puis tirer celle-ci vers l’avant.
Mise en place de la selle du passager1. Insérer l’ergot à l’arrière de la selle dans le support de selle, puis appuyer
à l’avant de la selle afin de la refermer
correctement.1. Serrure de selle
2. Déverrouiller.
12
BX4-9-F2.book 34 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-35
1
2
345
6
7
8
9
10
11
12
2. Retirer la clé.

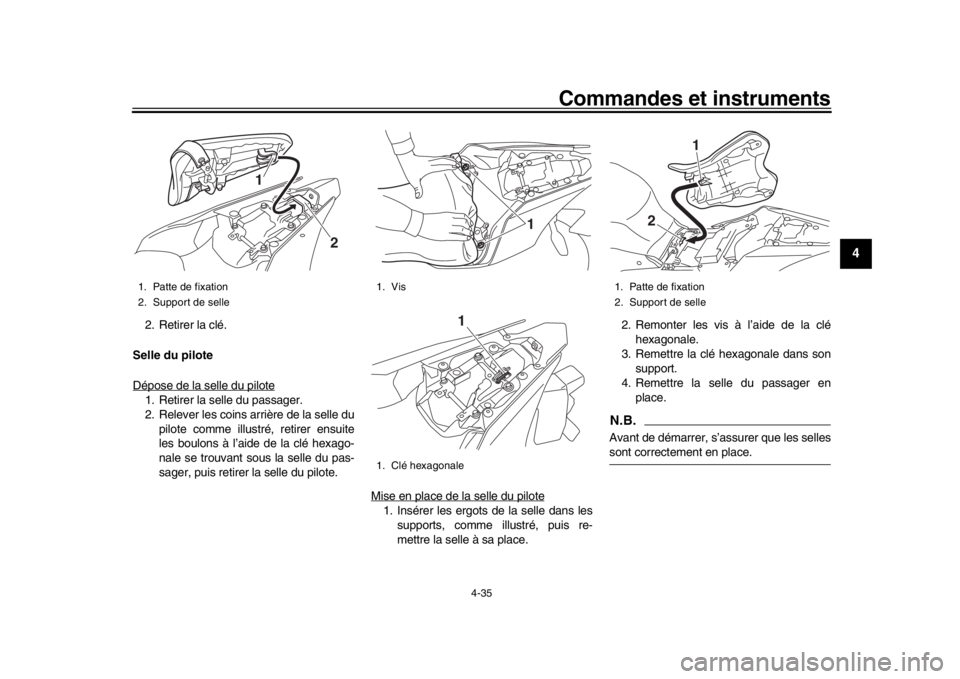

Selle du pilote
Dépose de la selle du pilote1. Retirer la selle du passager.
2. Relever les coins arrière de la selle du pilote comme illustré, retirer ensuite
les boulons à l’aide de la clé hexago-
nale se trouvant sous la selle du pas-
sager, puis retirer la selle du pilote.
Mise en place de la selle du pilote
1. Insérer les ergots de la selle dans lessupports, comme illustré, puis re-
mettre la selle à sa place. 2. Remonter les vis à l’aide de la clé
hexagonale.
3. Remettre la clé hexagonale dans son support.
4. Remettre la selle du passager en place.
N.B.Avant de démarrer, s’assurer que les sellessont correctement en place.
1. Patte de fixation
2. Support de selle
1
2
1. Vis
1. Clé hexagonale
1
1
1. Patte de fixation
2. Support de selle
1
2
BX4-9-F2.book 35 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-36
1
2
34
5
6
7
8
9
10
11
12
FAU66920
Rangement de documentsUn espace de rangement pour documents
se trouve sous le cache C. (Voir page 7-9.)
Avant de ranger le Manuel du propriétaire
ou le certificat d’immatriculation et l’attesta-
tion d’assurance du véhicule dans cet es-
pace de rangement, il est préférable de les
placer dans un sac en plastique afin de les
protéger contre l’humidité. Lors du lavage
du véhicule, éviter de laisser l’eau entrer
dans l’espace de rangement pour docu-
ments.ATTENTION
FCA22540
Ne pas placer d’objets sensibles à la
chaleur dans l’espace de rangement
pour documents. Cet espace peut chauf- fer lorsque le moteur tourne ou lorsque
le véhicule est exposé à la lumière di-
recte du soleil.
FAU47261
RétroviseursLes rétroviseurs sont rabattables vers
l’avant en vue de faciliter le stationnement
dans des espaces étroits. Veiller à remettre
les rétroviseurs en place avant de prendre
la route.
AVERTISSEMENT
FWA14372
Ne pas oublier de remettre les rétrovi-seurs en place avant de prendre la route.

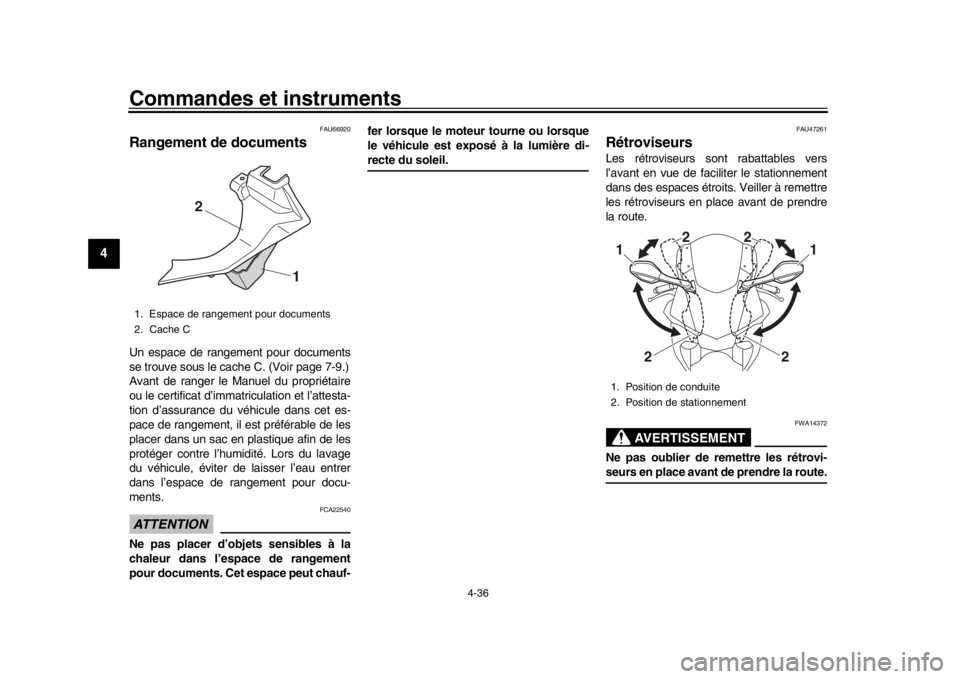

1. Espace de rangement pour documents
2. Cache C
1
2
1. Position de conduite
2. Position de stationnement11
2 22
2
BX4-9-F2.book 36 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-37
1
2
345
6
7
8
9
10
11
12
FAU70412

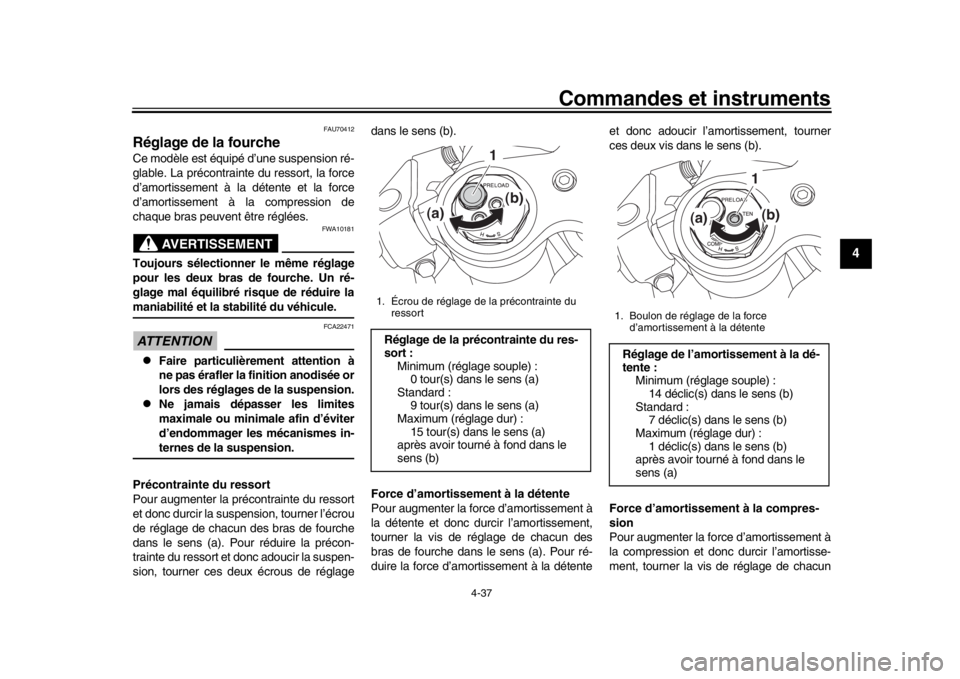

Réglage de la fourcheCe modèle est équipé d’une suspension ré-
glable. La précontrainte du ressort, la force
d’amortissement à la détente et la force
d’amortissement à la compression de
chaque bras peuvent être réglées.
AVERTISSEMENT
FWA10181
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire lamaniabilité et la stabilité du véhicule.ATTENTION
FCA22471

Faire particulièrement attention à
ne pas érafler la finition anodisée or
lors des réglages de la suspension.

Ne jamais dépasser les limites
maximale ou minimale afin d’éviter
d’endommager les mécanismes in-ternes de la suspension.

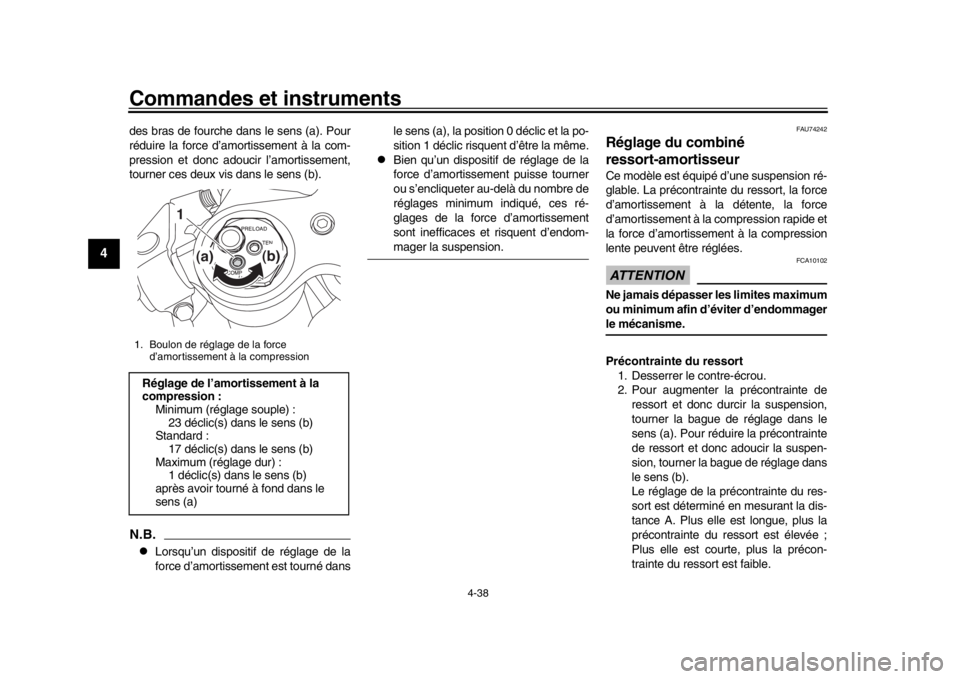

Précontrainte du ressort
Pour augmenter la précontrainte du ressort
et donc durcir la sus pension, tourner l’écrou
de réglage de chacun des bras de fourche
dans le sens (a). P our réduire la précon-
trainte du ressort et donc adoucir la suspen-
sion, tourner ces deux écrous de réglage dans le sens (b).
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage de chacun des
bras de fourche dans le
sens (a). Pour ré-
duire la force d’amortissement à la détente et donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b).
Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vi
s de réglage de chacun
1. Écrou de réglage de la précontrainte du
ressortRéglage de la préc ontrainte du res-
sort : Minimum (réglage souple) :
0 tour(s) dans le sens (a)
Standard : 9 tour(s) dans le sens (a)
Maximum (réglage dur) : 15 tour(s) dans le sens (a)
après avoir tourné à fond dans le
sens (b)
1
(a) (b)
1. Boulon de réglage de la force
d’amortissement à la détenteRéglage de l’amortissement à la dé-
tente :Minimum (réglage souple) :14 déclic(s) dans le sens (b)
Standard : 7 déclic(s) dans le sens (b)
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)
après avoir tourné à fond dans le
sens (a)
1
(a) (b)
BX4-9-F2.book 37 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-38
1
2
34
5
6
7
8
9
10
11
12
des bras de fourche d ans le sens (a). Pour
réduire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner ces deux vis dans le sens (b).N.B.
Lorsqu’un dispositif de réglage de la
force d’amortissement est tourné dans le sens (a), la position 0 déclic et la po-
sition 1 déclic risquent d’être la même.

Bien qu’un dispositif de réglage de la
force d’amortissement puisse tourner
ou s’encliqueter au-delà du nombre de
réglages minimum indiqué, ces ré-
glages de la force d’amortissement
sont inefficaces et risquent d’endom-mager la suspension.
FAU74242
Réglage du combiné
ressort-amortisseurCe modèle est équipé d’une suspension ré-
glable. La précontrainte du ressort, la force
d’amortissement à la détente, la force
d’amortissement à la compression rapide et
la force d’amortissement à la compression
lente peuvent être réglées.ATTENTION
FCA10102
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommagerle mécanisme.
Précontrainte du ressort
1. Desserrer le contre-écrou.
2. Pour augmenter la précontrainte de
ressort et donc durcir la suspension,
tourner la bague de réglage dans le
sens (a). Pour rédui re la précontrainte
de ressort et donc adoucir la suspen-
sion, tourner la bague de réglage dans
le sens (b).
Le réglage de la précontrainte du res-
sort est déterminé en mesurant la dis-
tance A. Plus elle est longue, plus la
précontrainte du ressort est élevée ;
Plus elle est courte, plus la précon-
trainte du ressort est faible.
1. Boulon de réglage de la force d’amortissement à la compressionRéglage de l’amortissement à la
compression :Minimum (réglage souple) :
23 déclic(s) dans le sens (b)
Standard : 17 déclic(s) dans le sens (b)
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)
après avoir tourné à fond dans le
sens (a)
1
(a) (b)
BX4-9-F2.book 38 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-39
1
2
345
6
7
8
9
10
11
12

Effectuer ce réglage à l’aide de la
clé spéciale incluse dans la trousse
de réparation.
3. Serrer le contre-écrou au couple spé-
cifié. ATTENTION: Toujours serrer
le contre-écrou de sorte qu’il
touche la bague de réglage, puis le
serrer ensuite au couple spéci-
fié.
[FCA22760]
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage dans le sens (a).
Pour réduire la forc e d’amortissement à la
détente et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b). Force d’amortissement à la compres-
sion
Force d’amortissement à la compression
rapidePour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-

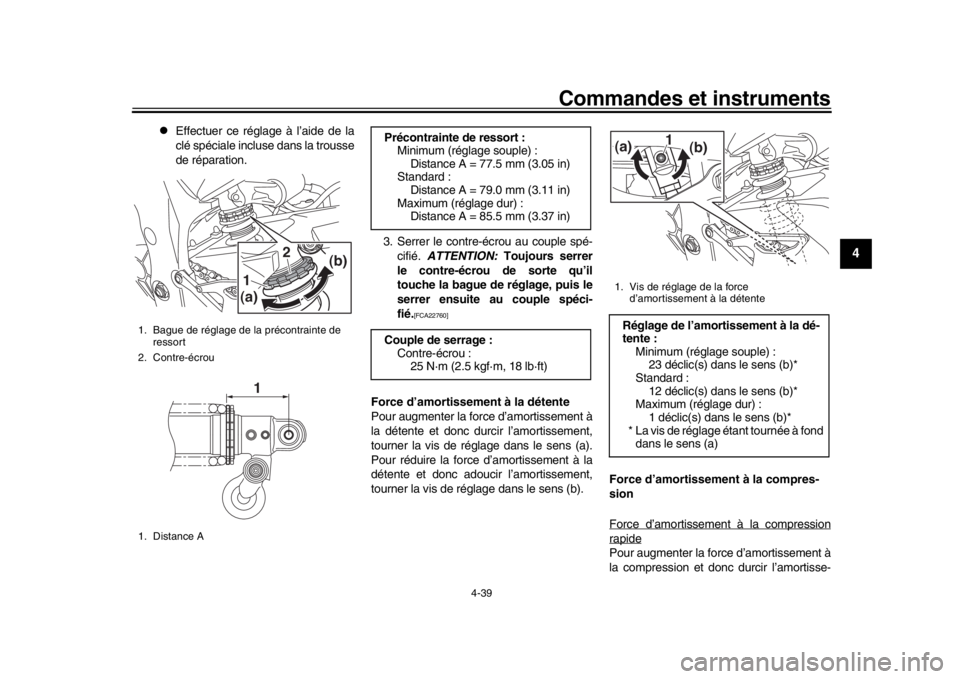

1. Bague de réglage de la précontrainte de
ressort
2. Contre-écrou
1. Distance A
(a) (b)1
2
1
Précontrainte de ressort :
Minimum (réglage souple) :Distance A = 77.5 mm (3.05 in)
Standard :
Distance A = 79.0 mm (3.11 in)
Maximum (réglage dur) : Distance A = 85.5 mm (3.37 in)
Couple de serrage : Contre-écrou :25 N·m (2.5 kgf·m, 18 lb·ft)
1. Vis de réglage de la force
d’amortissement à la détenteRéglage de l’amortissement à la dé-
tente :Minimum (réglage souple) :23 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a)(a) (b)
1
BX4-9-F2.book 39 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-40
1
2
34
5
6
7
8
9
10
11
12
ment à la compression rapide, tourner le
boulon de réglage dans le sens (a). Pour ré-
duire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner la vis de réglage dans le sens (b). Force d’amortissement
à la compression
lentePour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment à la compression lente, tourner la vis
de réglage dans le sens (a). Pour réduire la
force d’amortissement à la compression et
donc adoucir l’amortissement, tourner la vis
de réglage dans le sens (b).
N.B.
Lorsqu’un dispositif de réglage de la
force d’amortissement est tourné dans
le sens (a), la position 0 déclic et la po-
sition 1 déclic risquent d’être la même.

Bien qu’un dispositif de réglage de la
force d’amortissement puisse tourner
ou s’encliqueter au-delà du nombre de
réglages minimum indiqué, ces ré-
glages de la force d’amortissement
sont inefficaces et risquent d’endom-mager la suspension.AVERTISSEMENT
FWA10222
Ce combiné ressort-amortisseur
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer de bien
comprendre les informations ci-dessous
avant de manipuler le combiné res-
sort-amortisseur.

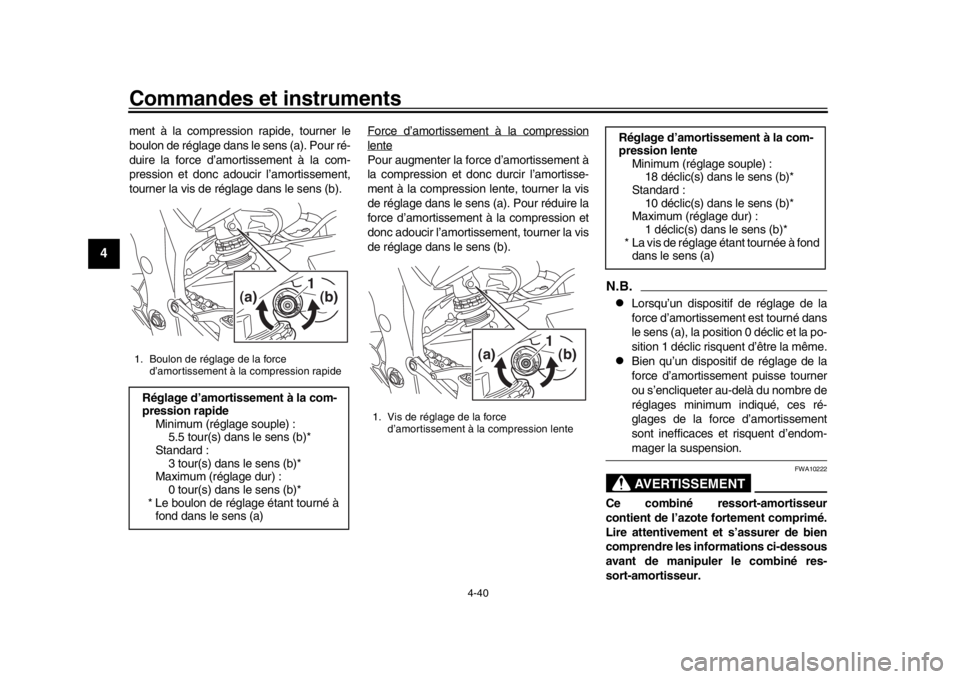

1. Boulon de réglage de la force d’amortissement à la compression rapideRéglage d’amortissement à la com-
pression rapideMinimum (réglage souple) :5.5 tour(s) dans le sens (b)*
Standard : 3 tour(s) dans le sens (b)*
Maximum (réglage dur) :
0 tour(s) dans le sens (b)*
* Le boulon de réglage étant tourné à fond dans le sens (a)
(a) (b)
1
1. Vis de réglage de la force
d’amortissement à la compression lente
(a) (b)
1
Réglage d’amortissement à la com-
pression lenteMinimum (réglage souple) :18 déclic(s) dans le sens (b)*
Standard : 10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a)
BX4-9-F2.book 40 ページ ２０１８年１０月１日　月曜日　午前１０時５８分
