Commandes et instruments
4-41
1
2
345
6
7
8
9
10
11
12

Ne pas modifier ni tenter d’ouvrir la
bonbonne.

Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.

Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.

Ne pas jeter un combiné res-
sort-amortisseur endommagé ou
usé. Tout entretien d’un combiné
ressort-amortisseur doit être confiéà un concessionnaire Yamaha.
FAU67050
Système EXUPLe véhicule est équipé du système EXUP
(système de valve à l’échappement) de
Yamaha. Ce système, grâce à sa valve de
réglage du flux des gaz d’échappement,
permet d’accroître le rendement du moteur.ATTENTION
FCA15611
Le système EXUP a été réglé à l’usine
Yamaha après de nombreux essais.
Toute modification des réglages effec-
tuée par une personne ne possédant pas
les connaissances techniques requises
pourrait provoquer une baisse du rende-
ment du moteur, voire son endommage-ment.
FAU70641
Connecteur pour accessoire à
courant continuCe véhicule est équipé d’un connecteur
pour accessoires à courant continu.
Consulter le concessionnaire Yamaha local
avant de monter tout accessoire.
BX4-9-F2.book 41 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-42
1
2
34
5
6
7
8
9
10
11
12
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au sujet
du coupe-circuit d’allumage, se reporter à lasection suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le circuit du
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant de se
mettre en route. Il convient donc de
contrôler régulièrement ce système et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-tionnement.
FAU57952
Coupe-circuit d’allumage Ce dispositif empêche le démarrage du mo-
teur en prise tant que le levier d’embrayage
n’est pas tiré et que la béquille latérale n’est
pas relevée. Il arrête également le moteur si
la béquille latérale est abaissée alors qu’un
rapport est engagé.
Contrôler régulièrement ce système via la
procédure suivante.N.B.
Ce contrôle est le plus fiable lorsque
effectué le moteur chaud.

Voir les pages 4-2 et 4-3 pour des in-
formations sur le fonctionnement descontacteurs.
BX4-9-F2.book 42 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Commandes et instruments
4-43
1
2
345
6
7
8
9
10
11
12

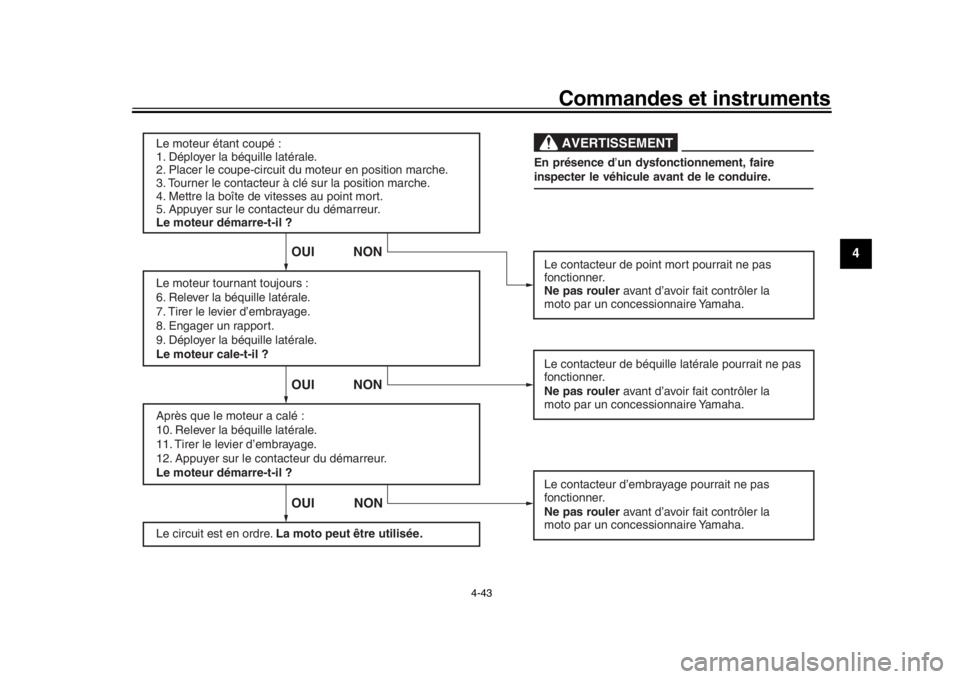

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. Placer le coupe-circuit du moteur en position marche.
3. Tourner le contacteur à clé sur la position marche.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
OUI NON OUI NON OUI NON
AVERTISSEMENT
Le contacteur de point mort pourrait ne pas
fonctionner.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Tirer le levier d’embrayage.
8. Engager un rapport.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Le contacteur de béquille latérale pourrait ne pas
fonctionner.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Tirer le levier d’embrayage.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le contacteur d’embrayage pourrait ne pas
fonctionner.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le circuit est en ordre. La moto peut être utilisée. En présence d’un dysfonctionnement, faire
inspecter le véhicule avant de le conduire.
BX4-9-F2.book 43 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

5-1
1
2
3
45
6
7
8
9
10
11
12
Pour la sécurité – contrôles avant utilisation
FAU15599
Toujours effectuer ces contrôles avant chaque départ afin de s’assu rer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas
conduire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en su ivant les procédés repris dansce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTSCONTRÔLES PAGES
Carburant Contrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au
niveau des durites d’alimentation.
S’assurer que la durite de mise à l’air du réservoir de carburant et la durite de trop-plein ne sont ni bouchées, craquelées ou autrement endommagées, et
qu’elles sont branchées correctement. 4-31, 4-33
Huile moteur Contrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile. 7-13
Liquide de refroidissement Contrôler le niveau du liquide de refr
oidissement dans le vase d’expansion.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.7-16
Frein avant Contrôler le fonctionnement.
Faire purger le circuit hydraulique
par un concessionnaire Yamaha en cas de
sensation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du li quide de frein du type spécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 7-24
BX4-9-F2.book 1 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Pour la sécurité – contrôles avant utilisation
5-2
1
2
3
456
7
8
9
10
11
12
Frein arrière Contrôler le fonctionnement.
Faire purger le circuit hydraulique
par un concessionnaire Yamaha en cas de
sensation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 7-24
Embrayage Contrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire. 7-22
Poignée des gaz S’assurer du fonctionnement en douceur.
Contrôler la garde de la poignée des gaz.
Si nécessaire, faire régler la garde de la
poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha. 7-18, 7-28
Câbles de commande S’assurer du fonctionnement en douceur.
Lubrifier si nécessaire. 7-28
Chaîne de transmission Contrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire. 7-26, 7-27
Roues et pneus S’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire. 7-19, 7-21
Pédale de frein et sélecteur S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots. 7-29
Levier de frein et
d’embrayage S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.
7-29
Béquille latérale S’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire. 7-30
Attaches du cadre S’assurer que tous les écrous
et vis sont correctement serrés.
Serrer si nécessaire. —
ÉLÉMENTS CONTRÔLES PAGES
BX4-9-F2.book 2 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Pour la sécurité – contrôles avant utilisation
5-3
1
2
3
45
6
7
8
9
10
11
12
Conduit d’air S’assurer que le conduit d’admi
ssion d’air n’est pas obstrué.
Retirer tous corps étrangers du filtre si nécessaire. —
Instruments, éclairage,
signalisation et contacteurs Contrôler le fonctionnement.
Corriger si nécessaire.
—
Contacteur de béquille
latérale Contrôler le fonctionnement
du coupe-circuit d’allumage.
En cas de mauvais fonctionnement, faire contrôler le véhicule par un concessionnaire Yamaha. 4-42
ÉLÉMENTS CONTRÔLES PAGES
BX4-9-F2.book 3 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

6-1
1
2
3
4
567
8
9
10
11
12
Utilisation et conseils import ants concernant le pilotage
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
mandes peut entraîner une perte de
contrôle, qui pourrait se traduire par unaccident et des blessures.
FAU73461
N.B.Ce modèle est équipé de :
une centrale inertielle de mesure
(IMU) qui permet d’arrêter le moteur
en cas de retournement. Le cas
échéant, tourner le contacteur à clé
sur la position arrêt (puis sur la position
marche) avant d’essayer de redémar-
rer le moteur. Si le contact n’est pas
coupé au préalable, le moteur se lance
mais ne se met pas en marche lors de
l’actionnement du contacteur du dé-
marreur.

un système d’arrêt automatique du
moteur. Le moteur se coupe automati-
quement après avoir tourné au ralenti
pendant 20 minutes. Le cas échéant, il
suffit d’appuyer sur le contacteur du
démarreur pour remettre le moteur enmarche.
FAU79303
Démarrage du moteurAfin que le coupe-circuit d’allumage (page
4-42) permette le démarrage, l’une des
conditions suivantes doit être remplie :
La boîte de vitesses doit être au point
mort.

Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.
Démarrer le moteur
1. Insérer la clé dans le contacteur à clé.
2. Mettre le contacteur arrêt/marche/dé- marrage sur “ ”.
3. Mettre le contacteur à clé (clé) sur la
position “ON”.
4. Vérifier que les témoins d’alerte et té- moins suivants effectuent un autocon-
trôle.

Témoin d’alerte de panne du mo-
teur

Témoin d’alerte de pression d’huile
et de température du liquide de re-
froidissement

Témoin d’alerte du système ABS

Témoin d’alerte du niveau de car-
burant

Témoin d’alerte du système auxi-
liaire
BX4-9-F2.book 1 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

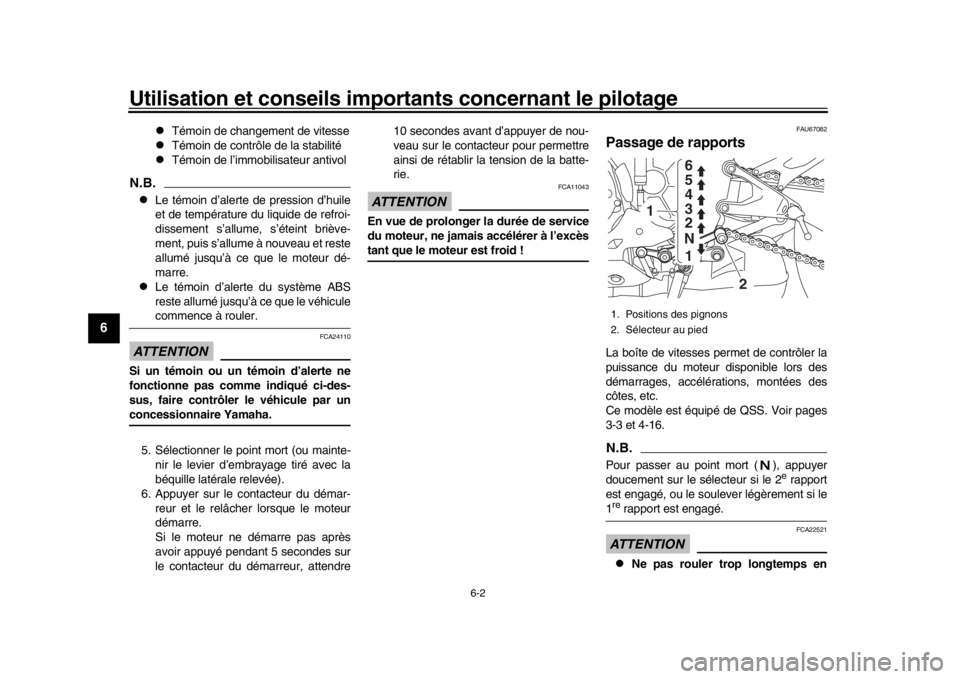

Utilisation et conseils importants concernant le pilotage
6-2
1
2
3
4
56
7
8
9
10
11
12

Témoin de changement de vitesse

Témoin de contrôle de la stabilité

Témoin de l’immobilisateur antivol
N.B.
Le témoin d’alerte de pression d’huile
et de température du liquide de refroi-
dissement s’allume, s’éteint briève-
ment, puis s’allume à nouveau et reste
allumé jusqu’à ce que le moteur dé-
marre.

Le témoin d’alerte du système ABS
reste allumé jusqu’à ce que le véhiculecommence à rouler.
ATTENTION
FCA24110
Si un témoin ou un témoin d’alerte ne
fonctionne pas comme indiqué ci-des-
sus, faire contrôler le véhicule par unconcessionnaire Yamaha.
5. Sélectionner le point mort (ou mainte- nir le levier d’embrayage tiré avec la
béquille latérale relevée).
6. Appuyer sur le contacteur du démar-
reur et le relâcher lorsque le moteur
démarre.
Si le moteur ne démarre pas après
avoir appuyé pendant 5 secondes sur
le contacteur du démarreur, attendre 10 secondes avant d’appuyer de nou-
veau sur le contacteur pour permettre
ainsi de rétablir la tension de la batte-
rie.
ATTENTION
FCA11043
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excèstant que le moteur est froid !
FAU67082
Passage de rapportsLa boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accéléra
tions, montées des
côtes, etc.
Ce modèle est équipé de QSS. Voir pages
3-3 et 4-16.N.B.Pour passer au point mort ( ), appuyer
doucement sur le sélecteur si le 2
e rapport
est engagé, ou le soulever légèrement si le
1re rapport est engagé.ATTENTION
FCA22521

Ne pas rouler trop longtemps en
1. Positions des pignons
2. Sélecteur au pied
1 2 3 4
5 6
N
1
2
BX4-9-F2.book 2 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Utilisation et conseils importants concernant le pilotage
6-3
1
2
3
4
567
8
9
10
11
12
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.

Sauf lors de l’utilisation du système
de changement rapide de rapport,
toujours actionner le levier d’em-
brayage pour changer de vitesse,
pour éviter d’endommager le mo-
teur, la boîte de vitesses et la trans-mission.
FAU16811
Comment réduire sa
consommation de carburantLa consommation de carburant dépend
dans une grande mesure du style de
conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.

Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.

Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux de signalisation,
passages à niveau).
FAU16842
Rodage du moteurLes premiers 1600 km (1000 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces
mobiles du moteur doivent s’user et se ro-
der mutuellement pour obtenir les jeux de
marche corrects. Pendant cette période,
éviter de conduire à pleins gaz de façon
prolongée et éviter tout excès susceptible
de provoquer la surchauffe du moteur.
FAU17085
0–1000 km (0–600 mi)
Éviter de faire tourner le moteur à plus de
7000 tr/mn de façon prolongée.
ATTENTION: Changer l’huile moteur et
remplacer l’élément ou la cartouche du
filtre à huile après 1000 km (600 mi) d’uti-
lisation.
[FCA10303]
1000–1600 km (600–1000 mi)
Éviter de faire tourner le moteur à plus de
8400 tr/mn de façon prolongée.
BX4-9-F2.book 3 ページ ２０１８年１０月１日　月曜日　午前１０時５８分

Utilisation et conseils importants concernant le pilotage
6-4
1
2
3
4
56
7
8
9
10
11
12
1600 km (1000 mi) et au-delà
Le rodage est terminé et l’on peut rouler
normalement.ATTENTION
FCA10311

Ne jamais faire fonctionner le mo-
teur dans la zone rouge du
compte-tours.

Si un problème quelconque surve-
nait au moteur durant la période de
rodage, consulter immédiatementun concessionnaire Yamaha.
N.B.Pendant et après la période de rodage, il se
peut que le tube d’échappement se déco-lore en raison de la chaleur produite.
FAU17214
StationnementPour stationner le véhicule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT
FWA10312

Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne puissent toucher facile-
ment ces éléments et s’y brûler.

Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incendie.

Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflam-
mables, car ils présentent un risqued’incendie.
BX4-9-F2.book 4 ページ ２０１８年１０月１日　月曜日　午前１０時５８分
