YAMAHA YZF-R1 2020 Instructieboekje (in Dutch)

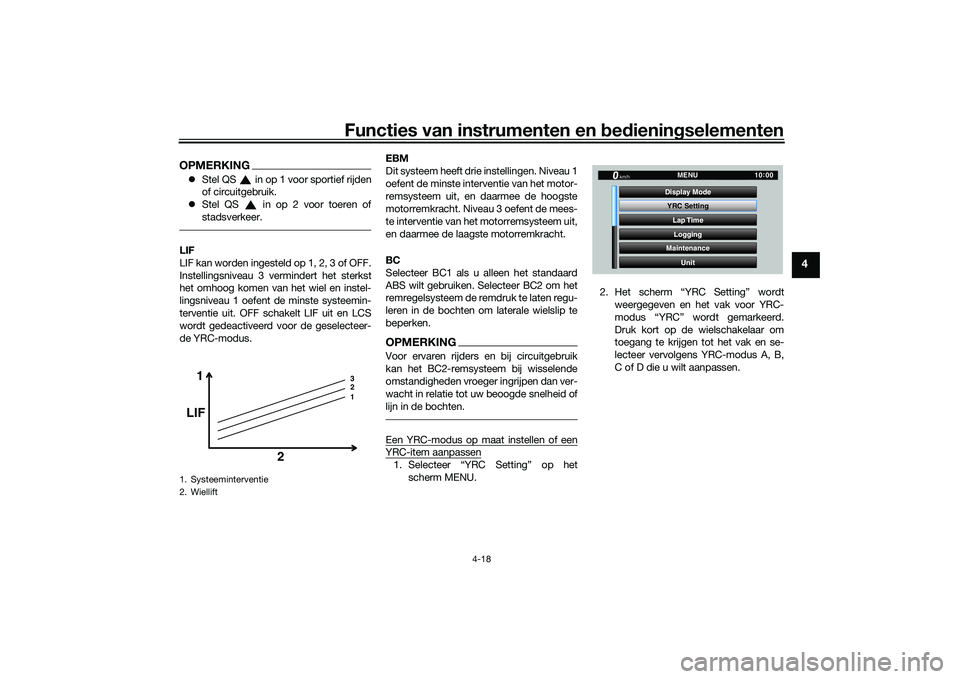

Functies van instrumenten en bed ienin gselementen
4-18
4
OPMERKING Stel QS in op 1 voor sportief rijden
of circuitgebruik.
 Stel QS in op 2 voor toeren of
stadsverkeer.LIF
LIF kan worden ingesteld op 1, 2, 3 of OFF.
Instellingsniveau 3 vermindert het sterkst
het omhoog komen van het wiel en instel-
lingsniveau 1 oefent de minste systeemin-
terventie uit. OFF schakelt LIF uit en LCS
wordt gedeactiveerd voor de geselecteer-
de YRC-modus. EBM
Dit systeem heeft drie instellingen. Niveau 1
oefent de minste interventie van het motor-
remsysteem uit, en daarmee de hoogste
motorremkracht. Niveau 3 oefent de mees-
te interventie van het motorremsysteem uit,
en daarmee de laagste motorremkracht.
BC
Selecteer BC1 als u alleen het standaard
ABS wilt gebruiken. Selecteer BC2 om het
remregelsysteem de remdruk te laten regu-
leren in de bochten om laterale wielslip te
beperken.
OPMERKINGVoor ervaren rijders en bij circuitgebruik
kan het BC2-remsysteem bij wisselende
omstandigheden vroeger ingrijpen dan ver-
wacht in relatie tot uw beoogde snelheid of
lijn in de bochten.Een YRC-modus op maat instellen of eenYRC-item aanpassen1. Selecteer “YRC Setting” op het
scherm MENU. 2. Het scherm “YRC Setting” wordt
weergegeven en het vak voor YRC-
modus “YRC” wordt gemarkeerd.
Druk kort op de wielschakelaar om
toegang te krijgen tot het vak en se-
lecteer vervolgens YRC-modus A, B,
C of D die u wilt aanpassen.
1. Systeeminterventie
2. Wiellift
1 3
2
1
LIF
2
YRC SettingLap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
UB3LD0D0.book Page 18 Monday, August 5, 2019 11:49 AM

Functies van instrumenten en bed ienin gselementen
4-19
4
3. Selecteer het YRC-item PWR, TCS,
SCS, LCS, QS , QS , LIF, EBM,
BC of ERS (YZF-R1M) dat u wilt aan-
passen.
OPMERKINGAls een YRC-item wordt geselecteerd,
wordt het huidige instellingsniveau
aangegeven met een vierkant met een
blauwe rand en de fabrieksinstelling in
een grijs vlak.
 De fabrieksinstellingen variëren naar-
gelang de geselecteerde YRC-mo-
dus.4. Als u andere YRC-modi op maat wilt
instellen of afzonderlijke YRC-items
wilt aanpassen, herhaalt u de proce-
dure vanaf stap 2. Selecteer als u klaar
bent het driehoeksymbool uiterst links
om terug te keren naar het scherm MENU. Voor de YZF-R1M selecteert u
het symbool “ ” voor fijnafstemming
van de ERS-modusinstellingen.
ERS (YZF-R1M)
Het ERS bestaat uit drie semi-actieve auto-
matische modi (T-1, T-2 en R-1) en drie
handmatige instelmodi (M-1, M-2 en M-3).
Als een automatische modus wordt gese-
lecteerd, past de SCU de ingaande en uit-
gaande dempingskrachten aan op basis
van de rijomstandigheden. Bij alle modellen
1. Driehoekmerkteken
2. YRC-modusvlak
3. YRC-item
4. ERS-modus (YZF-R1M)
5. Naar ERS-menu (YZF-R1M)
YRC
PWR
TCS
SCS
LCSQS
QS
LIFEBM
BC
ERS10 :
00
YRC Setting
km/hA
B
C
D
1
2
3
4
1 2345
12
3OFF
1 2OFF
12OFF
ON
OFF
12
3
4OFF
12
3
12T-1T-2
R-1
M-1
M-2
134 5
2
1. YRC-item
2. Huidige niveau-instelling
3. Door de fabriek ingesteld niveau
4. YRC-modus
YRC
PWR
TCS
SCS
LCSQS
QS
LIFEBM
BC
ERS10:
00
YRC Setting
km/hA
B
C
D
1
2
3
4
1 2345
12
3OFF
1 2OFF
12OFF
ON
OFF
12
3
4OFF
12
3
12T-1T-2
R-1
M-1
M-2
1
3 4
2
1. ERS-modus
2. Remondersteuningsniveau
3. Bochtenondersteuningsniveau
4. Acceleratieondersteuningsniveau
5. Algemeen dempingsniveau voor
6. Algemeen dempingsniveau achter
7. Door de fabriek ingesteld niveau
8. Huidige niveau
SETTING
BRAKE
SUPPORT CORNER
SUPPORT
ACCELSUPPORT
FRONT FIRM REAR
FIRM
10 :
00
YRC Setting
km/hT -
1
H -2
S H
+2
S
T -
2
R -
1
1
34 8
5 7
6
2
UB3LD0D0.book Page 19 Monday, August 5, 2019 11:49 AM

Functies van instrumenten en bed ienin gselementen
4-20
4
en in alle modi wordt de veervoorspanning
handmatig ingesteld. (Zie pagina’s 4-41 en
4-44.)
Voor circuitmodi T-1 en T-2 kunnen de vol-
gende instellingen worden aangepast:
BRAKE SUPPORT: vermindert duiken (in-
veren van de voorvork bij remmen)
CORNER SUPPORT: vergroot de demping
om chassisfluctuaties te absorberen voor
een soepel bochtengedrag. Verlaag deze
instelling voor meer achterwielgrip.
ACCEL SUPPORT: vermindert squat (inve-
ren van de achterbrug bij acceleratie)
FRONT FIRM: vergroot (H) of verkleint (S)
de algemene demping van de voorvering
REAR FIRM: vergroot (H) of verkleint (S) de
algemene demping van de achtervering
Voor de wegmodus R-1 kunnen de volgen-
de instellingen worden aangepast:
BRAKE SUPPORT: vermindert duiken (in-
veren van de voorvork bij remmen)
FRONT FIRM: vergroot (H) of verkleint (S)
de algemene demping van de voorvering
REAR FIRM: vergroot (H) of verkleint (S) de
algemene demping van de achtervering
OPMERKINGT-1 is een voorinstelling voor circuit-
gebruik met slicks.
 T-2 is een voorinstelling voor circuit-
gebruik met wegbanden. 
R-1 is een voorinstelling voor wegge-
bruik met wegbanden.
Voor de handmatige instelmodi M-1, M-2
en M-3 kunnen de volgende instellingen
worden aangepast:
Fr COM: ingaande demping voor
Fr REB: uitgaande demping voor
Rr COM: ingaande demping achter
Rr REB: uitgaande demping achterOPMERKINGM-1 is een voorinstelling voor circuit-
gebruik met slicks.
1. ERS-modus
2. Remondersteuningsniveau
3. Algemeen dempingsniveau voor
4. Algemeen dempingsniveau achter
5. Door de fabriek ingesteld niveau
6. Huidige niveau
SETTING BRAKE
SUPPORT
FRONT
FIRM REAR
FIRM
10 :
00
YRC Setting
km/hR -
1
H -2
S H
+2
S
T -
1
T -
2
34
2
6
5
1
1. ERS-modus
2. Inveerdempingskracht voor
3. Uitveerdempingskracht voor
4. Inveerdempingskracht achter
5. Uitveerdempingskracht achter
6. Door de fabriek ingesteld niveau
7. Huidige niveau-instelling
10 :
00
YRC Setting
km/hM -
2
M -
3
Fr COM Rr COM
Fr REB Rr REB
SETTING
18
8 22 22
M -
134 7
5 6
2
1
UB3LD0D0.book Page 20 Monday, August 5, 2019 11:49 AM

Functies van instrumenten en bed ienin gselementen
4-21
4
 M-2 is een voorinstelling voor circuit-
gebruik met wegbanden.
 M-3 is een voorinstelling voor wegge-
bruik met wegbanden.Instellingen van ERS-modus aanpassenOPMERKINGHet ERS-instelmenu is verdeeld in automa-
tische en handmatige instelmodi, en de
twee types zijn afzonderlijk toegankelijk.
Controleer alvorens naar het ERS-instel-
menu te gaan of de huidige ERS-modus
overeenkomt met het type (automatisch of
handmatig) dat u wilt afstellen.
1. Selecteer de markering “ ” die zich
rechts van ERS bevindt.
2. De weergave wisselt naar het instel- scherm voor de betreffende veringsin-
stelling en het ERS-modusselectievak
“SETTING” wordt gemarkeerd. Druk
kort op de wielschakelaar om toegang
te krijgen tot het vak en selecteer dan
de ERS-modus die u wilt aanpassen.
3. Selecteer het veringsitem dat u wilt in- stellen en draai dan aan de wielscha-
kelaar om het instelniveau te
veranderen.
OPMERKINGAlle ERS-modi zijn onafhankelijk, ongeacht
het type. Niveau-aanpassingen in die u in
de ene modus hebt gedaan, worden niet
overgedragen op een andere modus.4. Herhaal de procedure vanaf stap 1 omandere ERS-modi van hetzelfde type
in te stellen. Om een ander type te kie-
zen of af te sluiten, selecteert u de
markering “ ” om terug te keren
naar het hoofdmenu “YRC Setting”.
“Lap Time”
Met deze module kunt u het vastgelegde
rondetijdrecord weergeven en verwijderen.
De snelste rondetijd en de gemiddelde ron-
detijd die zijn opgeslagen in het rondetij-
denoverzicht worden boven aan het
scherm weergegeven. Gebruik de wiel-
schakelaar om te schuiven en alle rondetij-
den te zien. De drie snelste ronden worden
in zilverkleur gemarkeerd. Er kunnen maxi-
maal 40 ronden worden opgeslagen in het
geheugen. Als er meer dan 40 ronden zijn
geregistreerd, zullen de oudste ronden
(vanaf ronde 1) worden overschreven.
1. Naar ERS-menu
2. Handmatige modi
3. Automatische modi
YRC
PWR
TCS
SCS
LCSQS
QS
LIFEBM
BC
ERS10 :
00
YRC Setting
km/hA
B
C
D
1
2
3
4
1 2345
12
3OFF
1 2OFF
12OFF
ON
OFF
12
3
4OFF
12
3
12T-1T-2
R-1
M-1
M-2
1
2
3
1. Naar menu YRC Setting
2. Selectievlak voor ERS-modus “SETTING”
3. Door de fabriek ingesteld niveau
4. Huidige niveau-instelling
10
:
00
YRC Setting
km/hM -
1
M -
2
M -
3
Fr COM Rr COM
Fr REB Rr REB
SETTING
18
8 22 22
3 4
1
2
UB3LD0D0.book Page 21 Monday, August 5, 2019 11:49 AM

Functies van instrumenten en bed ienin gselementen
4-22
4
Deze module heeft twee opties. “Display”
geeft de rondetijdrecord weer. “Reset” ver-
wijdert de rondetijdrecord.
Rondetijdrecord bekijkenSelecteer “Display”. Rondetijdrecord terugstellen
1. Selecteer “Reset”. 2. Selecteer “YES” om alle rondetijdge-
gevens te verwijderen. (Selecteer
“NO” om af te sluiten en terug te gaan
naar het vorige scherm zonder het
ronderecord terug te stellen.)
“Lo ggin g” (mo dellen met CCU)
Machine- en rij-informatie kunnen worden
opgenomen (geregistreerd) en deze gege-
vens kunnen worden bekeken met een
smartapparaat (zie “CCU” op pagina 4-39).
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
km/h
10 :
00
Reset
Display
Lap Time
1. Snelste ronde
2. Gemiddelde rondetijd
3. Ronderecord
km/h
10
:
00
Reset
Display
Lap Time
LAP 1
LAP 2
LAP 3
LAP 4 FASTEST / LAP 12
02:54.56
02:55.20
02:56.04
02:56.80 02:34.56
02:53.00
AVERAGE Lap Timekm/h
GP GPS
10
:
00
1
2
3
km/h
10 :
00
Reset
Display
Lap TimeNO
Reset ?
Lap Time
YES
km/h
GP GPS
10:
00
UB3LD0D0.book Page 22 Monday, August 5, 2019 11:49 AM

Functies van instrumenten en bed ienin gselementen
4-23
4
Starten en stoppen met registratie1. Selecteer “Logging” op het scherm
MENU.OPMERKINGAls geen CCU is geïnstalleerd, kan de mo-
dule “Logging” niet worden geselecteerd.2. Selecteer “START” om te beginnenmet registratie.OPMERKINGDe pijl van de datalogger-indicator wordt
groen weergegeven.
3. Als u de “Logging”-functie wilt stop-pen, selecteert u “STOP” of zet u de
machine uit.OPMERKINGDe registratiefunctie start ook automatisch
wanneer u wegrijdt.
“Maintenance”
Met deze module kunt u de afgelegde af-
stand tussen motorolieverversingen regi-
streren (gebruik het item OIL) en voor twee
andere items naar keuze (gebruik INTER-
VAL 1 en INTERVAL 2).
Een onderhoudsitem terugstellen1. Selecteer “Maintenance” op hetscherm MENU.
2. Selecteer het item dat u wilt terugstel- len.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
1. Registratie-indicator
STOP
START
Logging
km/h
10
:
00
GPS
1
STOP
START
Logging
km/h
10
:
00
GPS
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
UB3LD0D0.book Page 23 Monday, August 5, 2019 11:49 AM

Functies van instrumenten en bed ienin gselementen
4-24
4
3. Druk lang op de wielschakelaar om
het item terug te stellen.OPMERKINGNamen van onderhoudsitems kunnen niet
worden gewijzigd.“Unit”
Met deze module kunt u de weergave wis-
selen tussen kilometers en mijlen. Bij gebruik van kilometers kunnen de een-
heden voor brandstofverbruik worden ge-
wisseld tussen km/L of L/100km. Bij
gebruik van mijlen is MPG beschikbaar.
Instellen van eenheden voor afstand of
brandstofverbruik1. Selecteer “Unit” op het scherm ME-
NU.
2. Selecteer het eenheidsitem voor af- stand of verbruik dat u wilt aanpassen.
OPMERKINGWanneer “km” is geselecteerd, kunt u
“km/L” of “L/100km” instellen als eenhe-
den voor brandstofverbruik. Ga als volgt
verder om de eenheden voor brandstofver-
bruik in te stellen. Sla als “mile” wordt ge-
selecteerd stap 3 over.3. Selecteer de eenheden die u wilt ge-bruiken.
INTERVAL 2 OIL
INTERVAL 1 123456 km
123456 km
123456 km
Maintenancekm/h
GPS
10
:
00
INTERVAL 2 OIL
INTERVAL 1 123456 km
123456 km
Maintenancekm/h
GPS
10
:
00
0 km
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
10
:
00
km/L or L/100km km/L
km or mile km
Unitkm/h
GP GPS
10
:
00
km/L or L/100km km/L
km or mile km
Unitkm/h
GP GPS
10
:
00
UB3LD0D0.book Page 24 Monday, August 5, 2019 11:49 AM

Functies van instrumenten en bed ienin gselementen
4-25
4
4. Selecteer het driehoekssymbool om
af te sluiten.
“Wallpaper”
Met deze module kunt u voor de STREET
MODE en TRACK MODE de achtergrond-
kleuren van de weergave afzonderlijk in-
stellen op zwart of wit, voor zowel dag- als
nacht-instellingen. Een fotosensor op het
instrumentenpaneel detecteert de lichtom-
standigheden en wijzigt automatisch de
weergave van dag- naar nachtinstelling. De
fotosensor controleert ook een subtiele,
automatische heldherheidsaanpassing bin-
nen de dag- en nachtmodi als aanpassing
op het omgevingslicht.
Achtergrond instellen1. Selecteer “Wallpaper” op het scherm MENU. 2. Selecteer de modus die u wilt aanpas-
sen (selecteer DAY voor de weergave-
instellingen voor overdag of NIGHT
voor de weergave-instellingen bij
nacht).
3. Selecteer de achtergrondkleur (selec- teer “BLACK” voor een zwarte achter-
grond of “WHITE” voor een witte
achtergrond). 4. Selecteer het driehoekssymbool om
af te sluiten.
5. Herhaal de procedure vanaf stap 2 om een andere achtergrondkleur in te
stellen of selecteer het driehoeksym-
bool om deze module af te sluiten.
“Shift in dicator”
De schakelindicatormodule bevat de vol-
gende modules.1. Lichtsensor
1
GP GPS
Unit
Maintenance
Wallpaper
Shift Indicator MENU
Logging
Display Setting
km/h
10 :
00
GP GPS
TRACK MODE (day)
STREET MODE (night)
TRACK MODE (night) Wallpaper
STREET MODE (day)
km/h
10 :
00
WHITE BLACK
Wallpaper
STREET MODE (day)
km/h
GP GPS
10 :
00
UB3LD0D0.book Page 25 Monday, August 5, 2019 11:49 AM

Functies van instrumenten en bed ienin gselementen
4-26
4
Instellin gswijzi gin gen aan bren gen
1. Selecteer “Shift IND Setting”. 2. Selecteer “IND Mode”.
3. Selecteer “ON” voor een constante in-
dicatorverlichting, “OFF” om de indi-
cator uit te schakelen of “Flash” om de
schakelindicator te laten knipperen
wanneer de activeringsdrempel voor
de indicator is bereikt. 4. Selecteer “IND Start”.
5. Draai de wielschakelaar om het toe-
rental in te stellen waarbij de scha-
kelindicator gaat branden. “IND Start”
operationeel bereik is 8000–14800
tpm.
Mo dule Beschrijvin g
Stel het schakelindicator-
patroon in op “ON”,
“Flash”, of “OFF” en pas
aan bij hoeveel tpm de in-
dicator aangaat of uitgaat.
Pas de helderheid van de
schakelindicator aan.
Stel de kleurenweergave
van de toerenteller in op
“ON” of “OFF” en pas aan
bij hoeveel tpm de toeren-
teller groen of oranje
wordt.
Stel de peak rev-indicator
van de toerenteller in op
“ON” of “OFF”.Shift IND SettingShift IND
BrightnessTach IND SettingPeak Rev IND Setting
GP GPS
WallpaperUnit
Shift Indicator
Display Setting MENU
Maintenance
Brightness
km/h
10 :
00
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
UB3LD0D0.book Page 26 Monday, August 5, 2019 11:49 AM

Functies van instrumenten en bed ienin gselementen
4-27
4
6. Selecteer “IND Stop” en draai vervol-
gens de wielschakelaar om het toe-
rental in te stellen, waarbij de
schakelindicator dooft. “IND Stop”
operationeel bereik is 8500–15000
tpm.OPMERKINGHet blauwe gebied op de toerenteller geeft
het huidige ingestelde bereik aan van de
schakelindicatorverlichting.“Shift IND Bri ghtness”
De schakelindicatorverlichting heeft zes
helderheidsniveaus. Selecteer “Shift IND Brightness”, gebruik
vervolgens de wielschakelaar om de instel-
ling aan te passen. Druk kort op de wiel-
schakelaar om de instelling te bevestigen
en af te sluiten.
“Tach IND Settin
g”
Met deze module kunt u de kleurenweerga-
ve van de toerenteller in- of uitschakelen.
Indien uitgeschakeld, zal de toerenteller alle
tpm-niveaus onder de rode zone weerge- ven in zwart of wit (afhankelijk van de instel-
lingen voor de achtergrond). Indien
ingeschakeld, kunnen de midden- en mid-
den-tot-hoge tpm-zones worden ingesteld
om in de kleuren groen en vervolgens oran-
je te worden weergegeven.
1. Selecteer “Tach IND Setting”.
2. Selecteer “IND Mode”.1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
GP GPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
Shift Indicator
Shift IND Brightness
km/h
GPS
10 :
00
3
GPGPS
Tach IND Setting
Shift IND Brightness
Peak Rev IND Setting Shift Indicator
Shift IND Setting
km/h
10 :
00
1000 r/min
Shift Indicator
km/h
GPS
10 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
UB3LD0D0.book Page 27 Monday, August 5, 2019 11:49 AM
