Utilização e questões importantes relativas à condução
6-3
6
PAU67082
Mu dança de veloci dad esA mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
Este modelo está equipado com QSS.
Consulte as páginas 3-3 e 4-18.NOTAPara mudar para ponto morto ( ), pres-
sione suavemente o pedal de mudança de
velocidades da 2.ª velocidade ou levante-o
ligeiramente quando estiver na 1.ª veloci-
dade.
PRECAUÇÃO
PCA22521
 Mesmo com a transmissão em
ponto morto, não d eslize o veículo
d urante longos perío dos de tempo
com o motor desliga do, nem rebo-
que o motociclo durante gran des
d istâncias. A transmissão é devi da-
mente lubrifica da apenas quan do o
motor está a funcionar. Uma lubrifi-
cação inad equada po derá danificar
a transmissão.
 Exceto ao utilizar o sistema de mu-
d ança rápi da de veloci dad e, puxe
sempre a alavanca d a embraiagem
ao mu dar de veloci dad e para evitar
d anos no motor, na transmissão e
no sistema d e transmissão.
PAU85370
Para arrancar e acelerar
1. Puxe a alavanca da embraiagem para desengatar a embraiagem.
2. Engrene a transmissão em primeira velocidade. O indicador luminoso de
ponto morto deve apagar-se.
3. Abra o acelerador gradualmente e, si- multaneamente, liberte lentamente a
alavanca da embraiagem. 4. Após o arranque, feche o acelerador
e, simultaneamente, aperte rapida-
mente a alavanca da embraiagem.
5. Engrene a transmissão em segunda velocidade. (Verifique se não engrena
a transmissão em ponto morto.)
6. Abra parcialmente o acelerador e li- berte gradualmente a alavanca da
embraiagem.
7. Execute o mesmo procedimento para engrenar a transmissão na mudança
superior seguinte.
PAU85380
Para desacelerar
1. Liberte o acelerador e aplique os tra-
vões dianteiro e traseiro suavemente
para abrandar o motociclo.
2. À medida que o veículo desacelera,
engrene uma mudança inferior.
3. Quando o motor está prestes a parar ou se funcionar irregularmente, aperte
a alavanca da embraiagem, use os
travões para abrandar o motociclo e
continue a mudar para uma velocida-
de inferior, conforme necessário.
4. Assim que o motociclo estiver parado, a transmissão pode ser engrenada em
ponto morto. O indicador luminoso de
ponto morto deve acender-se e, de-
pois, a alavanca da embraiagem pode
ser libertada.
1. Posições de marcha
2. Pedal de mudança de velocidades
2
1 1
1
N 2 3
4
5
6
UB3LP0P0.book Page 3 Monday, August 5, 2019 1:31 PM

Utilização e questões importantes relativas à condução
6-4
6
AVISO
PWA17380
 A travagem incorreta po de causar
per da de controlo ou de tração.
Deve utilizar sempre ambos os tra-
vões e aplicá-los suavemente.
 Assegure-se de que o motociclo e o
motor abran daram suficientemente
antes de engrenar uma veloci dad e
inferior. A engrenagem de uma ve-
locid ad e inferior quan do a veloci-
d ad e do veículo ou do motor for
excessiva po de causar a per da de
tração da ro da traseira ou uma ro-
tação excessiva do motor. Isto
pod e causar per da de controlo, um
aci dente e ferimentos. Também
pod e causar danos no motor ou no
sistema de transmissão.
PAU16811
Sugestões para a re dução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
 Mude rapidamente para uma veloci-
dade superior e evite velocidades ele-
vadas do motor durante a aceleração.
 Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
 Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
Dado que o motor e o sistema de
escape po dem ficar muito quentes,
estacione num local on de não haja
probabili dad e de peões ou crianças
lhes tocarem e queimarem-se.
 Não estacione num declive ou num
piso macio, pois o veículo po de
tombar, aumentan do o risco d e
fuga de combustível e de incên dio.
 Não estacione perto de erva ou d e
outros materiais inflamáveis que
possam incen diar-se.
UB3LP0P0.book Page 4 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-1
7
PAU17246
A inspeção, ajuste e lubrificação periódicos
manterão o seu veículo no estado mais se-
guro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspeção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for manti do em con di-
ções ou se a manutenção for efetua da
incorretamente, o risco de ferimentos
ou morte po de ser maior d urante os pro-
ce dimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiariza do com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor durante os proce dimentos
d e manutenção.
 Um motor em funcionamento tem
peças em movimento que pod em
pren der-se a partes do corpo ou ao
vestuário e componentes elétricos
que po dem provocar choques ou
incên dios.
 Se o motor estiver em funciona-
mento durante os proce dimentos
d e assistência po de provocar feri-
mentos oculares, queima duras, in-
cên dio ou intoxicação por
monóxi do de carbono – pod endo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxi do d e carbono.
AVISO
PWA15461
Os discos, pinças, cilin dros e revesti-
mentos dos travões po dem ficar muito
quentes durante a utilização. Para evitar
eventuais queimad uras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
UB3LP0P0.book Page 1 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-2
7
PAU67092
Jogo de ferramentasO jogo de ferramentas deve ser guardado
separadamente do veículo. No entanto, al-
gumas ferramentas encontram-se por bai-
xo do assento. (Consulte a página 4-39.)
As informações incluídas neste manual e
as ferramentas fornecidas destinam-se a
ajudá-lo na realização da manutenção pre-
ventiva e de pequenas reparações. No en-
tanto, é necessária uma chave de binário e
outras ferramentas, para realizar correta-
mente determinados trabalhos de manu-
tenção.
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.

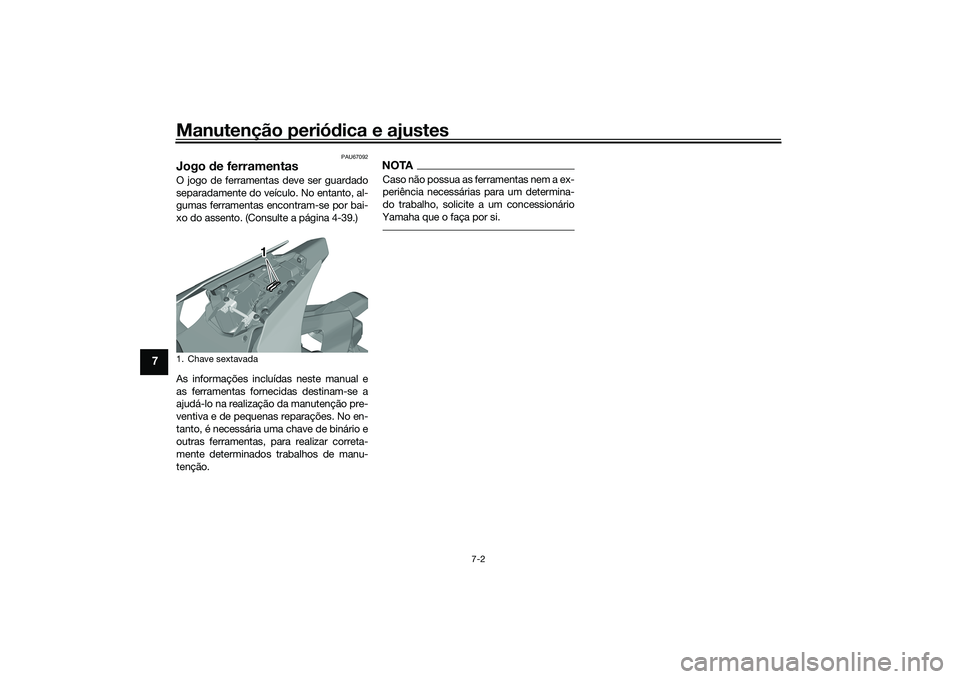

1. Chave sextavada
1
UB3LP0P0.book Page 2 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-3
7
PAU71033
Tabelas de manutenção perió dicaNOTA Os itens marcados com um asterisco devem ser efetuados pelo seu concessionário Yamaha, uma vez que estes itens necessitam
de ferramentas especiais, dados e capacidades técnicas.
 A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
 As verificações anuais deverão ser efetua das to dos os anos, exceto se for efetua da uma manutenção com base na distân-
cia percorri da.
PAU71051
Tabela de manutenção perió dica para o sistema de controlo das emissõesN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Tubo
de combustí-
vel • Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos.
• Se necessário, substitua-os. √√√√√
2 *Velas de ignição • Verifique o estado.
• Ajuste a folga e limpe.
√√
• Substitua. √√
3 *Folga das válvulas • Verifique e ajuste. Cada 40000 km (24000 mi)
4 *Injeção
de combus-
tível • Verificação da velocidade de ra-
lenti do motor. √√√√√√
• Verifique e ajuste a sincronização. √√√√√
5 *Sistema de escape • Verificar se existem fugas.
• Se necessário, aperte-os.
• Se necessário, substitua as ani-
lhas. √√√√√
UB3LP0P0.book Page 3 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-4
7
6 *Sistema
de contro-
lo de emissões eva-
porativas • Verifique a existência de danos
no sistema de controlo.
• Se necessário, substitua-os. √√
7 *Sistema
de in dução
d e ar • Verifique se a válvula de corte de
ar, a válvula por diapasão e o
tubo possuem danos.
• Substitua eventuais peças danifi- cadas, caso seja necessário. √√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3LP0P0.book Page 4 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-5
7
PAU71352
Tabela de lubrificação e manutenção geralN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Verificação
do sis-
tema de diagnósti-
co • Realize a inspeção dinâmica com
a ferramenta de diagnóstico da
Ya m a h a .
• Verifique os códigos de erro. √√√√√√
2 *Elemento
do filtro
d e ar • Substitua. Cada 40000 km (24000 mi)
3Embraiagem • Verifique o funcionamento.
•Ajuste.
√√√√√
4 *Travão dianteiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos.
• Substitua as pastilhas do travão, se necessário. √√√√√√
5 *Travão traseiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos.
• Substitua as pastilhas do travão, se necessário. √√√√√√
6 *Tubos dos travões • Verifique se apresentam fendas
ou danos. √√√√√
• Substitua. Cada 4 anos
7 *Líqui do dos travões • Mude. Cada 2 anos
8 *Ro das • Verifique se apresentam desgaste
ou danos.
• Se necessário, substitua-os. √√√√
UB3LP0P0.book Page 5 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-6
7
9 *Pneus • Verifique a profundidade do piso
e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
10 *Rolamentos de ro da • Verifique se os rolamentos estão
soltos ou se apresentam danos. √√√√
11 *Rolamentos
do pivô
d o braço oscilante • Verifique o funcionamento e se
apresenta uma folga excessiva. √√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 50000 km (30000 mi)
12 Corrente
de trans-
missão • Verifique a folga, o alinhamento e
o estado da corrente.
• Ajuste e lubrifique minuciosa- mente a corrente com lubrificante
especial para correntes de anel
de vedação em O. A cada 800 km (500 mi) e depois de lavar o motociclo, de conduzir à chuva ou
em áreas húmidas
13 *Rolamentos
da di-
reção • Verifique se os rolamentos estão
soltos. √√ √
• Aplique novamente uma quanti- dade moderada de massa de lu-
brificação de sabão de lítio. √√
14 *Amortece
dor de di-
reção • Verifique o funcionamento e se
apresenta fuga de óleo. √√√√
15 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados. √√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3LP0P0.book Page 6 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-7
7
16 Eixo
de pivô da ala-
vanca do travão • Lubrifique com graxa de silicone.
√√√√√
17 Eixo
de pivô do pe-
d al do travão • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
18 Eixo
de pivô da ala-
vanca da embraia-
gem • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
19 Eixo
de pivô do pe-
d al de mu dança de
veloci dad es • Lubrifique com massa de lubrifi-
cação de dissulfide molibdénio. √√√√√
20 Descanso lateral • Verifique o funcionamento.
• Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
21 *Interruptor
do des-
canso lateral • Verifique o funcionamento e
substitua, se necessário. √√√√√√
22 *Forquilha dianteira • Verifique o funcionamento e se
apresenta fuga de óleo.
• Se necessário, substitua-os. √√√√
23 *Amortece dor • Verifique o funcionamento e se
apresenta fuga de óleo.
• Se necessário, substitua-os. √√√√
24 *Braço
do relé d e
suspensão traseira
e pontos de art
icu-
lação do braço de
ligação • Verifique o funcionamento.
√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3LP0P0.book Page 7 Monday, August 5, 2019 1:31 PM

Manutenção periódica e ajustes
7-8
7
25 Óleo do motor • Substitua (aqueça o motor antes
de drenar).
• Verifique o nível do óleo e se o veículo apresenta fugas de óleo. √√√√√√
26 Cartucho
do filtro
d e óleo do motor •Substitua.
√√√
27 *Sistema
de refrige-
ração • Verifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante. √√√√√
• Mude. Cada 3 anos
28 *Sistema EXUP • Verifique o funcionamento, a fol-
ga do cabo e a posição da polia. √√√
29 *Interruptores
dos
travões dianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
30 *Peças
de movimen-
to e cabos • Lubrifique.
√√√√√
31 *Punho
do acelera-
d or • Verifique o funcionamento.
• Lubrifique os guias da câmara de
ar do compartimento do punho
do acelerador. √√√√√
32 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UB3LP0P0.book Page 8 Monday, August 5, 2019 1:31 PM
