INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u
ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un
concesionario Yamaha.
Repuestos, accesorios y modificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alterensu diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las pres-
taciones de la motocicleta. Revise
cuidadosamente el accesorio antes
de utilizarlo, a fin de cerciorarse de
que de ningún modo reduzca la dis-
tancia al suelo ni el ángulo de inclina-
ción, ni limite el recorrido de la
suspensión, el recorrido de la direc-
ción o el funcionamiento de los man-
dos ni obstaculice las luces o
reflectores.
• Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en elmanillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o
grandes pueden afectar gravemen-
te a la estabilidad de la motocicleta
por sus efectos aerodinámicos. La
motocicleta puede adquirir una ten-
dencia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran ta-
maño.
• Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del mo-
tor, con el consiguiente peligro.
U5D7S5S0.book Page 4 Wednesday, August 20, 2014 4:14 PM

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-5
1
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-17 las especifica-
ciones de los neumáticos e información
adicional sobre su sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
guientes antes de transportar la motocicle-
ta en otro vehículo.
Retire cualquier elemento suelto de la
motocicleta.
Compruebe que el grifo de gasolina
(en caso pertinente) está en la posi-
ción “OFF” y que no hay fugas de
combustible.
Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.
Ponga una marcha (para modelos con
transmisión manual).
Asegure la motocicleta con sujecio-
nes o correas adecuadas fijadas a
piezas sólidas de la motocicleta,como el bastidor o la brida triple de la
horquilla superior delantera (y no, por
ejemplo, los manillares montados en
goma, los intermitentes o cualquier
pieza que pudiera romperse). Elija la
ubicación de las correas con deteni-
miento para evitar que generen fric-
ción y rayen las superficies pintadas
durante el transporte.
Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicle-
ta no rebote excesivamente durante el
transporte.U5D7S5S0.book Page 5 Wednesday, August 20, 2014 4:14 PM

DESCRIPCIÓN
2-1
2
SAU10411

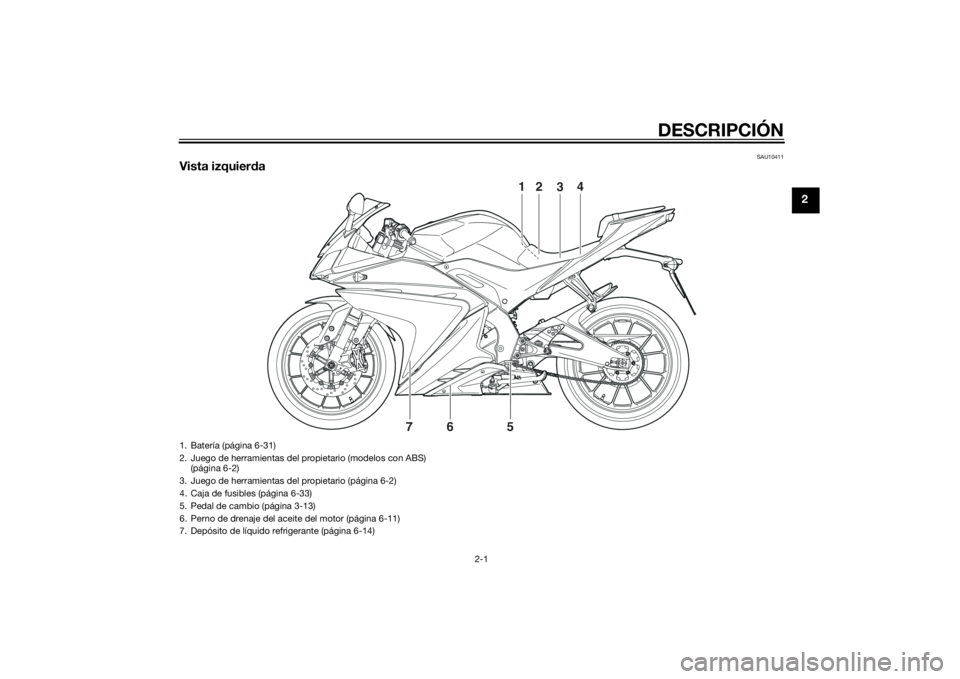

Vista izquierda
2
3
4
5 76
1
1. Batería (página 6-31)
2. Juego de herramientas del propietario (modelos con ABS)
(página 6-2)
3. Juego de herramientas del propietario (página 6-2)
4. Caja de fusibles (página 6-33)
5. Pedal de cambio (página 3-13)
6. Perno de drenaje del aceite del motor (página 6-11)
7. Depósito de líquido refrigerante (página 6-14)
U5D7S5S0.book Page 1 Wednesday, August 20, 2014 4:14 PM

DESCRIPCIÓN
2-2
2
SAU10421

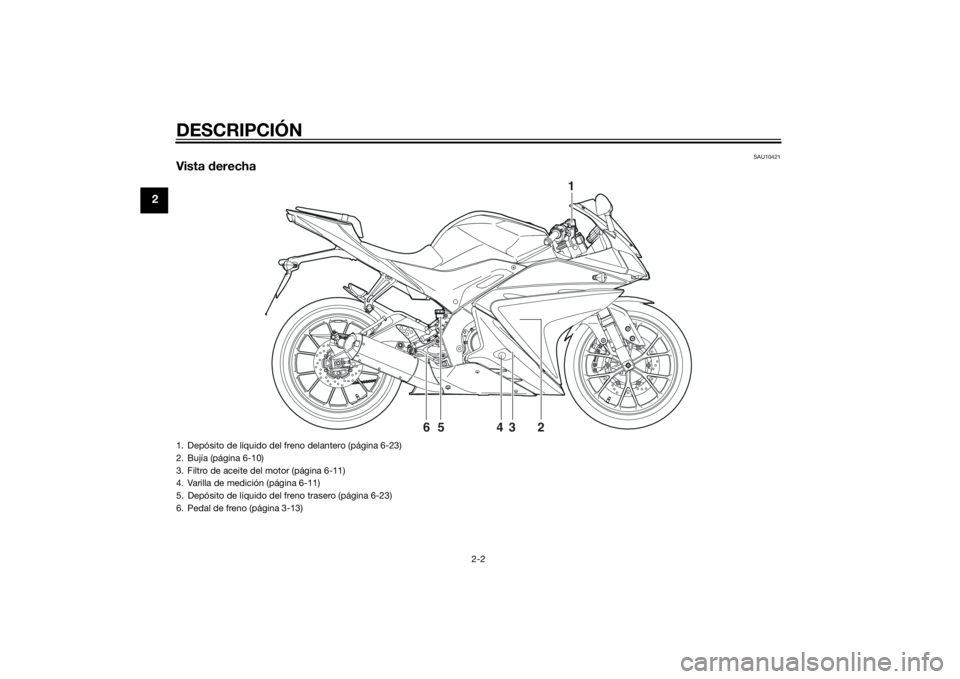

Vista derecha
1
2 3 4 5 6
1. Depósito de líquido del freno delantero (página 6-23)
2. Bujía (página 6-10)
3. Filtro de aceite del motor (página 6-11)
4. Varilla de medición (página 6-11)
5. Depósito de líquido del freno trasero (página 6-23)
6. Pedal de freno (página 3-13)U5D7S5S0.book Page 2 Wednesday, August 20, 2014 4:14 PM

DESCRIPCIÓN
2-3
2
SAU10431

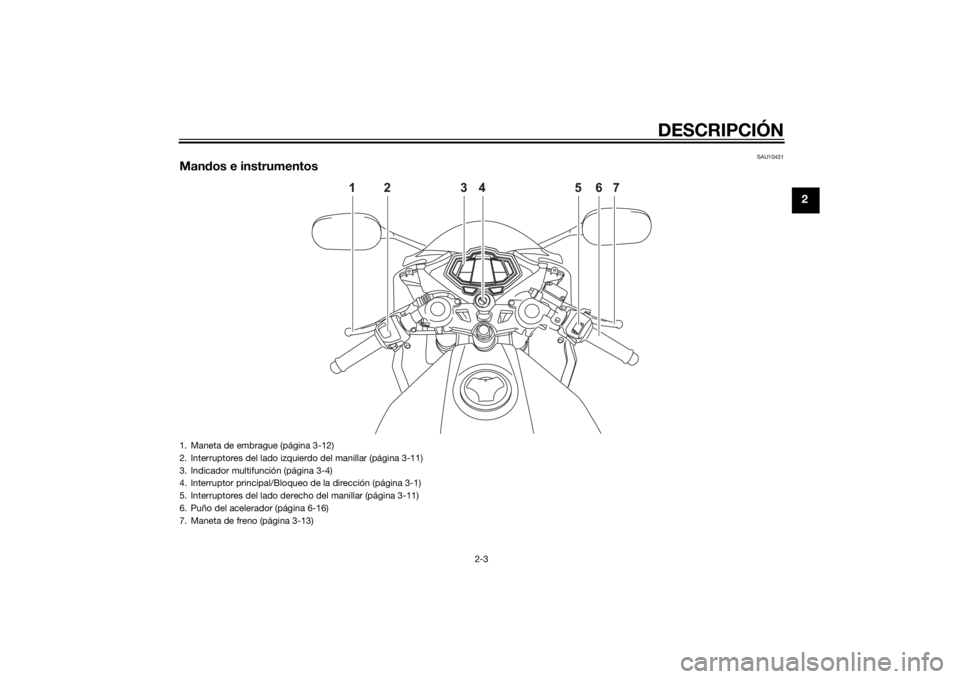

Mandos e instrumentos1. Maneta de embrague (página 3-12)
2. Interruptores del lado izquierdo del manillar (página 3-11)
3. Indicador multifunción (página 3-4)
4. Interruptor principal/Bloqueo de la dirección (página 3-1)
5. Interruptores del lado derecho del manillar (página 3-11)
6. Puño del acelerador (página 6-16)
7. Maneta de freno (página 3-13)
U5D7S5S0.book Page 3 Wednesday, August 20, 2014 4:14 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU10462

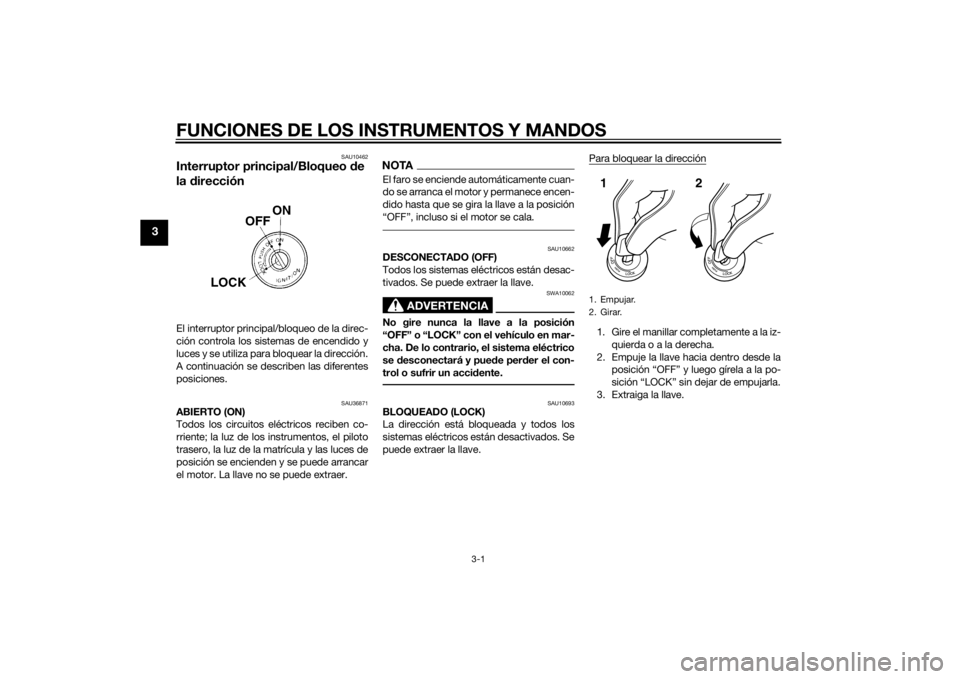

Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
SAU36871
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y las luces de
posición se encienden y se puede arrancar
el motor. La llave no se puede extraer.
NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición

SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-
trol o sufrir un accidente.
SAU10693
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave.Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda o a la derecha.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la po-
sición “LOCK” sin dejar de empujarla.
3. Extraiga la llave.1. Empujar.
2. Girar.12
U5D7S5S0.book Page 1 Wednesday, August 20, 2014 4:14 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
Para desbloquear la direcciónEmpuje la llave en el interruptor principal y
luego gírela a la posición “OFF” sin dejar de
empujarla.
SAU49397
Testigos y luces de advertencia
SAU11021
Luz indicadora de intermitencia “ ”
Esta luz indicadora parpadea cuando se
empuja el interruptor de intermitencia hacia
la izquierda o hacia la derecha.
SAU11061
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Testigo de luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11341
Luz de aviso del nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximada-
mente por debajo de 3.0 L (0.79 US gal,
0.66 Imp.gal). Cuando ocurra esto, ponga
gasolina lo antes posible.
El circuito eléctrico de la luz de aviso puede
comprobarse según el procedimiento si-
guiente.
1. Gire la llave a la posición “ON”.
2. Si la luz de aviso no se enciende haga
revisar el circuito eléctrico en un con-
cesionario Yamaha.
SAUT1935
Luz de aviso de avería del motor “ ”
Esta luz de aviso parpadea o permanece
encendida si un circuito eléctrico de control
del motor no funciona correctamente. En
ese caso, haga revisar el sistema de auto-
diagnóstico en un concesionario Yamaha.

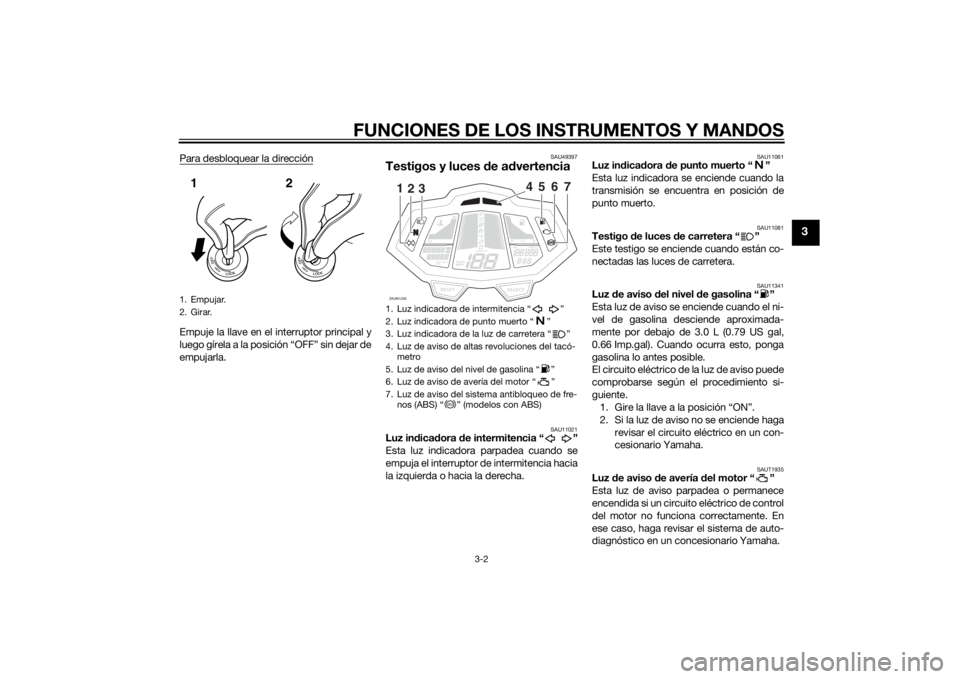

1. Empujar.
2. Girar.12
1. Luz indicadora de intermitencia Ž
2. Luz indicadora de punto muerto Ž
3. Luz indicadora de la luz de carretera Ž
4. Luz de aviso de altas revoluciones del tacó-
metro
5. Luz de aviso del nivel de gasolina Ž
6. Luz de aviso de avería del motor Ž
7. Luz de aviso del sistema antibloqueo de fre-
nos (ABS) Ž (modelos con ABS)ZAUM1226
SELECT
RESETkm/L/100kmMPG
km/h
MPH
Lo
Hi
1/2ODO
FTRIP12
x1000r/min
OILOIL
123
5
4
6
7
ABS
U5D7S5S0.book Page 2 Wednesday, August 20, 2014 4:14 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
SAU58530
Luz de aviso del ABS “ ” (para mode-
los con ABS)
Durante el funcionamiento normal, la luz de
aviso del ABS se enciende cuando se gira
la llave a “ON” y se apaga después de cir-
cular a una velocidad de 10 km/h (6 mi/h) o
superior.
Si la luz de aviso del sistema ABS:
no se enciende cuando se gira la llave
a “ON”
se enciende o parpadea durante la
marcha
no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 3-14una explicación del ABS).
ADVERTENCIA
SWA16041
Si la luz de aviso del ABS no se apaga
después de circular a una velocidad de
10 km/h (6 mi/h) o superior o se encien-
de o parpadea durante la marcha, el sis-
tema de frenos pasa a funcionar del
modo convencional. En cualquiera de
estos casos, o si la luz de aviso no se en-
ciende en absoluto, extreme las precau-
ciones para evitar el posible bloqueo de
las ruedas en las frenadas de emergen-
cia. Haga revisar el sistema de frenos y
los circuitos eléctricos en un concesio-
nario Yamaha lo antes posible.
SAUM3440
Luz de aviso de altas revoluciones del
tacómetro
Esta luz parpadea a 9500 r/min para avisar
de que el régimen del motor está a punto
de entrar en la zona de altas revoluciones.
Cuando el régimen del motor llega a 10000
r/min, esta luz se enciende para avisar de
que es necesario cambiar a la marcha su-
perior para no dañar el motor.
Para activar o desactivar la luz de aviso de
altas revoluciones del tacómetro, manten-
ga pulsado el botón “INFO”, gire la llave a“ON” y, cuando la luz de aviso de altas re-
voluciones parpadee, pulse el botón “SE-
LECT”.
NOTAAl activar o desactivar el funcionamiento de
la luz de aviso, después de pulsar el botón

que el funcionamiento está activado o se
apaga para indicar que está desactivado.
ABS
U5D7S5S0.book Page 3 Wednesday, August 20, 2014 4:14 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAUM3422

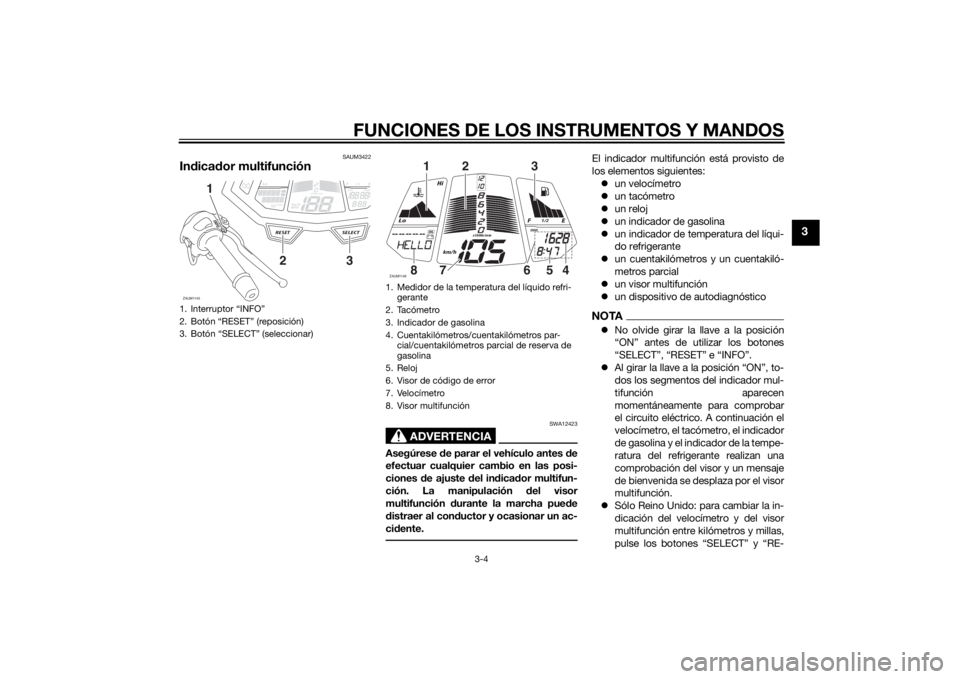

Indicador multifunción
ADVERTENCIA
SWA12423
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del indicador multifun-
ción. La manipulación del visor
multifunción durante la marcha puede
distraer al conductor y ocasionar un ac-
cidente.
El indicador multifunción está provisto de
los elementos siguientes:
un velocímetro
un tacómetro
un reloj
un indicador de gasolina
un indicador de temperatura del líqui-
do refrigerante
un cuentakilómetros y un cuentakiló-
metros parcial
un visor multifunción
un dispositivo de autodiagnósticoNOTANo olvide girar la llave a la posición
“ON” antes de utilizar los botones
“SELECT”, “RESET” e “INFO”.
Al girar la llave a la posición “ON”, to-
dos los segmentos del indicador mul-
tifunción aparecen
momentáneamente para comprobar
el circuito eléctrico. A continuación el
velocímetro, el tacómetro, el indicador
de gasolina y el indicador de la tempe-
ratura del refrigerante realizan una
comprobación del visor y un mensaje
de bienvenida se desplaza por el visor
multifunción.
Sólo Reino Unido: para cambiar la in-
dicación del velocímetro y del visor
multifunción entre kilómetros y millas,
pulse los botones “SELECT” y “RE-
1. Interruptor “INFO”
2. Botón “RESET” (reposición)
3. Botón “SELECT” (seleccionar)ZAUM1145
SELECT
RESET
INFO
km/L/100kmMPG
km/h
MPH
Lo
1/2ODO
FTRIP
x1000r/min
OILOIL2
3
1
1. Medidor de la temperatura del líquido refri-
gerante
2. Tacómetro
3. Indicador de gasolina
4. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina
5. Reloj
6. Visor de código de error
7. Velocímetro
8. Visor multifunciónZAUM1146
km/h
Lo
Hi
1/2ODO
x1000r/min
OIL1
2
3
4
5
6
7
8
U5D7S5S0.book Page 4 Wednesday, August 20, 2014 4:14 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SET” simultáneamente, gire la llave a
la posición “ON” y, a continuación,
suelte los botones. Pulse el botón
“SELECT” para cambiar entre kilóme-
tros y millas y luego pulse el botón
“SELECT” durante dos segundos
para confirmar la selección.

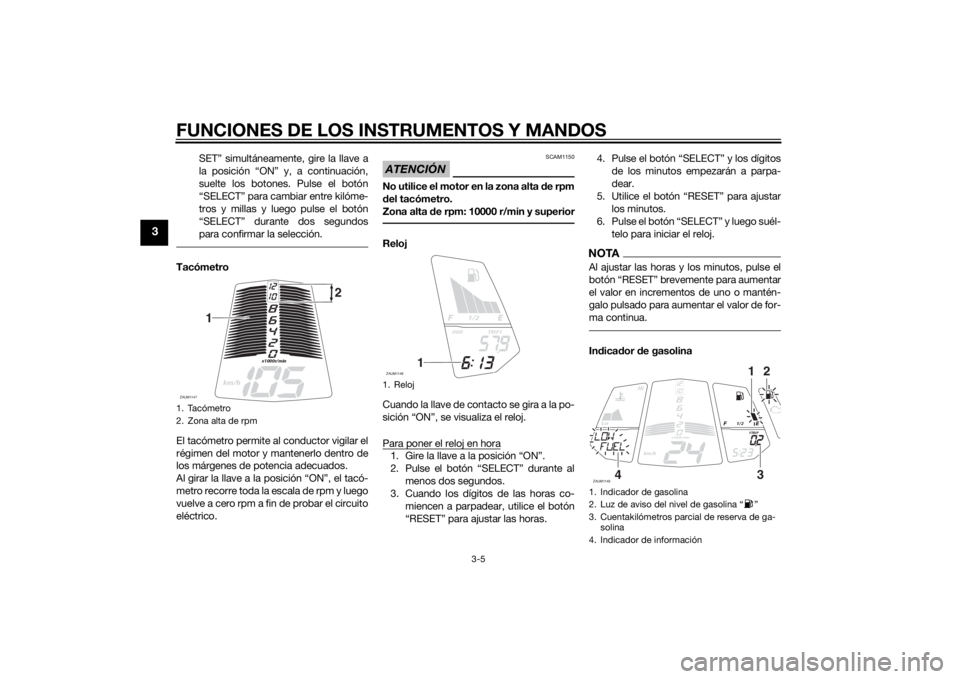

Tacómetro
El tacómetro permite al conductor vigilar el
régimen del motor y mantenerlo dentro de
los márgenes de potencia adecuados.
Al girar la llave a la posición “ON”, el tacó-
metro recorre toda la escala de rpm y luego
vuelve a cero rpm a fin de probar el circuito
eléctrico.
ATENCIÓN
SCAM1150
No utilice el motor en la zona alta de rpm
del tacómetro.
Zona alta de rpm: 10000 r/min y superiorReloj
Cuando la llave de contacto se gira a la po-
sición “ON”, se visualiza el reloj.
Para poner el reloj en hora1. Gire la llave a la posición “ON”.
2. Pulse el botón “SELECT” durante al
menos dos segundos.
3. Cuando los dígitos de las horas co-
miencen a parpadear, utilice el botón
“RESET” para ajustar las horas.4. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
5. Utilice el botón “RESET” para ajustar
los minutos.
6. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.
NOTAAl ajustar las horas y los minutos, pulse el

el valor en incrementos de uno o mantén-
galo pulsado para aumentar el valor de for-
ma continua.Indicador de gasolina
1. Tacómetro
2. Zona alta de rpmZAUM1147
km/h
x1000r/min
1
2
1. RelojZAUM1148
1/2
ODO
TRIP1
1
1. Indicador de gasolina
2. Luz de aviso del nivel de gasolina “ ”
3. Cuentakilómetros parcial de reserva de ga-
solina
4. Indicador de informaciónZAUM1149
km/h
Lo
Hi
1/2
FTRIP
x1000r/min
2
13
4
U5D7S5S0.book Page 5 Wednesday, August 20, 2014 4:14 PM
