YAMAHA YZF-R125 2014 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el nivel de gaso-
lina está bajo, el último segmento parpadea
(también se muestra el mensaje “LOW
FUEL”) y se enciende la luz de aviso del ni-
vel de gasolina “ ”. Ponga gasolina lo an-
tes posible.NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si se
detecta un fallo en el circuito eléctrico del
indicador de gasolina, los segmentos del
indicador parpadean ocho veces y luego se
apagan durante 3 segundos repetidamen-
te. Cuando ocurra esto, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
Indicador de temperatura del líquido re-
frigerante
Con la llave en la posición “ON”, el indica-
dor muestra la temperatura del refrigerante.
La temperatura del refrigerante varía con
los cambios de tiempo y con la carga del
motor. Cuando la temperatura del líquido
refrigerante se aproxima al límite máximo,
el segundo segmento desde arriba parpa-
dea. Si los 2 segmentos superiores y “ ”
comienzan a parpadear (también se mues-
tra el mensaje “HIGH TEMP”), pare el vehí-
culo y deje que el motor se enfríe.
ATENCIÓN
SCA10022
No mantenga en marcha el motor si se
recalienta.NOTAEn los vehículos equipados con venti-
lador del radiador, este se activa o
desactiva automáticamente en fun-
ción de la temperatura del líquido re-
frigerante en el radiador.
Si el motor se recalienta, consulte las
instrucciones adicionales en la página
6-42.Visor de cuentakilómetros y cuentakiló-
metros parcial
1. Luz de aviso de la temperatura del líquido
refrigerante “ ”
2. Indicador de información
3. Medidor de la temperatura del líquido refri-
geranteZAUM1150
Lo
Hi
1
3
2
1. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolinaZAUM1151
1/2
TRIP1
1
U5D7S5S0.book Page 6 Wednesday, August 20, 2014 4:14 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
El visor de cuentakilómetros y cuentakiló-
metros parcial está provisto de los elemen-
tos siguientes:
dos cuentakilómetros parciales (indi-
can la distancia recorrida desde que
se pusieron a cero por última vez)
un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que se encendió la luz de aviso
del nivel de gasolina)
Al pulsar el botón “SELECT”, la indicación
cambia entre cuentakilómetros y los distin-
tos cuentakilómetros parciales en el orden
siguiente:
ODO (cuentakilómetros) → TRIP 1 (cuenta-
kilómetros parcial) → TRIP 2 (cuentakiló-
metros parcial) → ODO (cuentakilómetros)Cuando quedan aproximadamente 3.0 L
(0.79 US gal, 0.66 Imp.gal) de gasolina en
el depósito, el visor cambia automática-
mente a cuentakilómetros parcial en reser-
va “F TRIP” y se inicia el recuento de la
distancia recorrida desde ese punto. En
ese caso, al pulsar el botón “SELECT” la in-
dicación entre los diferentes modos de
cuentakilómetros parcial y cuentakilóme-
tros cambia en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → F TRIP (cuen-
takilómetros parcial en reserva) → ODO
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” hasta que se muestre “TRIP 1,
TRIP 2, F TRIP”. Mientras se muestra “TRIP
1, TRIP 2, F TRIP”, pulse el botón “RESET”
durante dos segundos. El cuentakilóme-
tros parcial en reserva se reinicia automáti-
camente y desaparece después de poner
gasolina y girar la llave a “OFF”.Visor multifunción
El visor multifunción está provisto de los
elementos siguientes:
un indicador de consumo de gasolina
(consumo medio y consumo instantá-
neo)
un indicador de la velocidad media
(que muestra la velocidad media des-
de que se puso a cero por última vez)
un cuentahoras parcial (que muestra
el tiempo de conducción transcurrido
desde que se puso a cero por última
vez)
 un indicador de cambio de aceite con
aviso de revisión (muestra la distancia
recorrida desde que se puso a cero
por última vez)
un indicador de aviso de tensión baja
de la batería
una función de mensaje de aviso1. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolinaZAUM1152
1/2
F TRIP
1
1. Visor multifunciónZAUM1153
km/L
Lo
Hi
OIL
1
U5D7S5S0.book Page 7 Wednesday, August 20, 2014 4:14 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
un dispositivo de autodiagnóstico
Pulse el botón “INFO” para cambiar la indi-
cación entre consumo medio de gasolina
“C Ave__._km/L” o “C Ave __._ L/100 km”,
consumo instantáneo de gasolina “C
INS__._km/L” o “C INS__._L/100 km”,
cuentahoras parcial “TRIP TIME _h __min”,
velocidad media “AVE SPEED/__km/h”, in-
dicador de cambio de aceite “DIST
SERV/__km” en el orden siguiente:
C Ave__._km/L → C Ave __._ L/100 km →
C INS__._km/L → C INS__._L/100 km →
TRIP TIME _h __min → AVE
SPEED/__km/h → DIST SERV/__km
Solo Reino Unido:
Pulse el botón “INFO” para cambiar la indi-
cación entre consumo medio de gasolina
“C Ave__._mpg”, consumo instantáneo de
gasolina “C INS__._mpg”, cuentahoras
parcial “TRIP TIME _h __min”, velocidad
media “AVE SPEED/__mph”, indicador de
cambio de aceite “DIST SERV/__miles” en
el orden siguiente:
C Ave__._mpg → C INS__._mpg → TRIP
TIME _h __min → AVE SPEED/__mph →
DIST SERV/__milesPantalla del consumo instantáneo de
gasolina
La indicación del consumo instantáneo
puede seleccionarse en “km/L”, “L/100
km” o “MPG” (solo Reino Unido). Pulse el
botón “INFO” para cambiar entre estas op-
ciones de indicación.
“km/L”: distancia que se puede reco-
rrer con 1.0 L de gasolina en las con-
diciones de marcha del momento.
“L/100 km”: cantidad de gasolina ne-
cesaria para recorrer 100 km en las
condiciones de marcha del momento.
“MPG” (solo en Reino Unido): distan-
cia que se puede recorrer con
1.0 Imp.gal de gasolina en las condi-
ciones de marcha del momento.
NOTACuando circula a menos de 10 km/h
(6 mi/h), el visor muestra la indicación
Pantalla del consumo medio de gasolina
El indicador de consumo medio de gasoli-
na muestra el consumo medio de gasolina
desde que se reinició por última vez. La in-
dicación puede seleccionarse para mostrar
“AVE_ _._ km/L”, “AVE_ _._ L/100 km” o
“AVE_ _._ MPG” (solo Reino Unido). Pulse
el botón “INFO” para cambiar entre estas
opciones de indicación.
“AVE_ _._ km/L”: distancia media que
se puede recorrer con 1.0 L de gasoli-
na.
ZAUM1154
km/L L/100km
Lo
Hi
ZAUM1155
km/L
Lo
Hi
L/100km
U5D7S5S0.book Page 8 Wednesday, August 20, 2014 4:14 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
“AVE_ _._ L/100 km”: cantidad media
de gasolina necesaria para recorrer
100 km.
“AVE_ _._ MPG” (solo en Reino Uni-
do): distancia media que se puede re-
correr con 1.0 Imp.gal de gasolina.
Para reiniciar el indicador de consumo me-
dio de gasolina (debe estar seleccionado
“ODO”) selecciónelo pulsando el botón
“INFO” y, a continuación, pulse el botón
“RESET” durante dos segundos.NOTADespués de reiniciar la indicación de con-
sumo medio de gasolina, se muestra

1 km (0.6 mi).Indicador de velocidad mediaEl indicador de velocidad media muestra la
velocidad media de desplazamiento desde
que se reinició por última vez. Se puede se-
leccionar para mostrar “AVE SPEED_ _._
km/h”, “AVE SPEED __._ mph” (solo Reino
Unido: pulsar el botón “INFO” para cambiar
entre estas opciones de indicación).
 “AVE SPEED_ _._ km/h”: velocidad
media de desplazamiento en kilóme-
tros por hora.
“AVE SPEED_ _._ mph” (solo Reino
Unido): velocidad media de desplaza-
miento en millas por hora.
Para reiniciar el indicador de velocidad me-
dia (debe estar seleccionado “ODO”) selec-
ciónelo pulsando el botón “INFO” y, a
continuación, pulse el botón “RESET” du-
rante dos segundos. El indicador de veloci-
dad media se reinicia automáticamente a
las 4 horas de haber girado la llave a “OFF”
por última vez.Cuentakilómetros parcial
El cuentakilómetros parcial muestra en
“_h _min” (horas y minutos) el tiempo trans-
currido desde que se giró la llave a “ON”
desde que el cuentakilómetros parcial se
puso a cero por última vez.
Para reiniciar el cuentakilómetros parcial
(debe estar seleccionado “ODO”) selecció-
nelo pulsando el botón “INFO” y, a conti-
nuación, pulse el botón “RESET” durante
dos segundos. El cuentakilómetros parcial
se reinicia automáticamente a las 4 horas
de haber girado la llave a “OFF” por última
vez.ZAUM1156
Lo
Hi
ZAUM1157
Lo
Hi
U5D7S5S0.book Page 9 Wednesday, August 20, 2014 4:14 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3

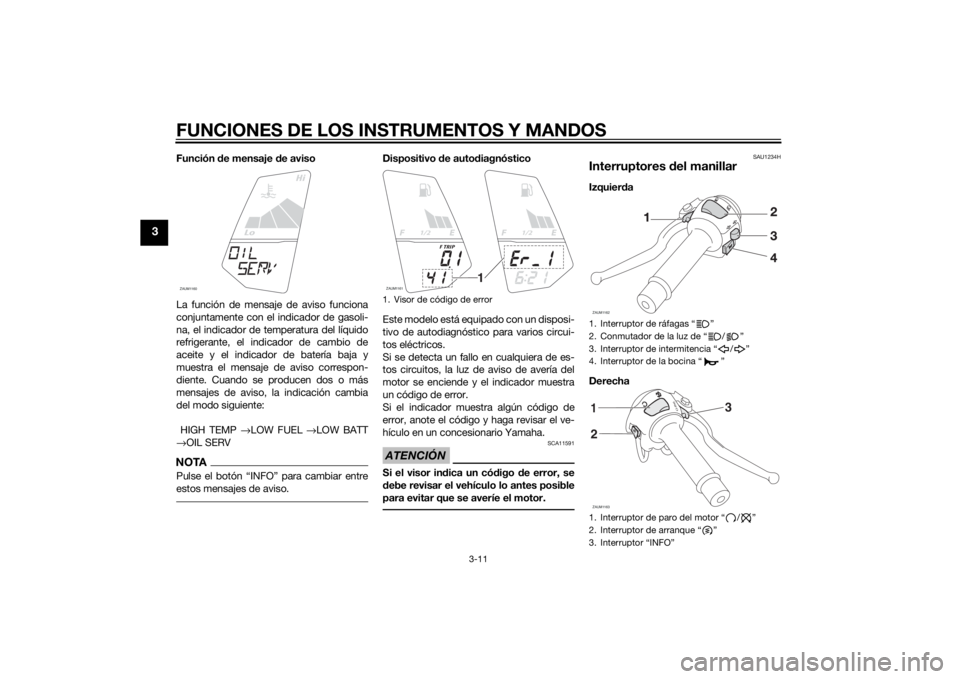

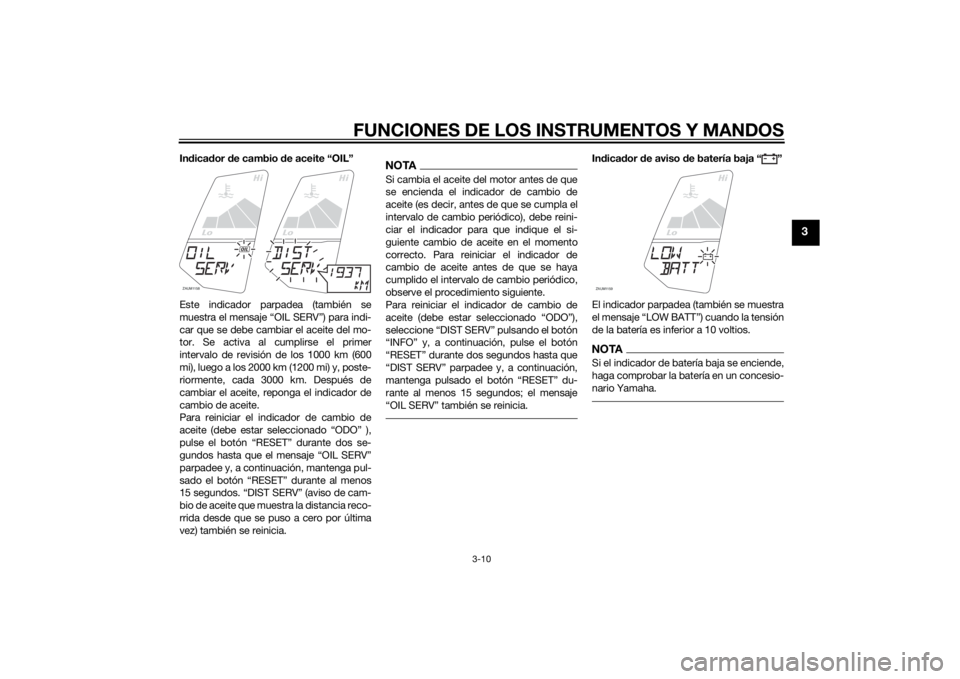

Indicador de cambio de aceite “OIL”
Este indicador parpadea (también se
muestra el mensaje “OIL SERV”) para indi-
car que se debe cambiar el aceite del mo-
tor. Se activa al cumplirse el primer
intervalo de revisión de los 1000 km (600
mi), luego a los 2000 km (1200 mi) y, poste-
riormente, cada 3000 km. Después de
cambiar el aceite, reponga el indicador de
cambio de aceite.
Para reiniciar el indicador de cambio de
aceite (debe estar seleccionado “ODO” ),
pulse el botón “RESET” durante dos se-
gundos hasta que el mensaje “OIL SERV”
parpadee y, a continuación, mantenga pul-
sado el botón “RESET” durante al menos
15 segundos. “DIST SERV” (aviso de cam-
bio de aceite que muestra la distancia reco-
rrida desde que se puso a cero por última
vez) también se reinicia.
NOTASi cambia el aceite del motor antes de que
se encienda el indicador de cambio de
aceite (es decir, antes de que se cumpla el
intervalo de cambio periódico), debe reini-
ciar el indicador para que indique el si-
guiente cambio de aceite en el momento
correcto. Para reiniciar el indicador de
cambio de aceite antes de que se haya
cumplido el intervalo de cambio periódico,
observe el procedimiento siguiente.
Para reiniciar el indicador de cambio de






rante al menos 15 segundos; el mensaje

Indicador de aviso de batería baja “ ”
El indicador parpadea (también se muestra
el mensaje “LOW BATT”) cuando la tensión
de la batería es inferior a 10 voltios.NOTASi el indicador de batería baja se enciende,
haga comprobar la batería en un concesio-
nario Yamaha.
ZAUM1158
Lo
Hi
OIL
Lo
Hi
ZAUM1159
Lo
Hi
U5D7S5S0.book Page 10 Wednesday, August 20, 2014 4:14 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
Función de mensaje de aviso
La función de mensaje de aviso funciona
conjuntamente con el indicador de gasoli-
na, el indicador de temperatura del líquido
refrigerante, el indicador de cambio de
aceite y el indicador de batería baja y
muestra el mensaje de aviso correspon-
diente. Cuando se producen dos o más
mensajes de aviso, la indicación cambia
del modo siguiente:
HIGH TEMP →LOW FUEL →LOW BATT
→OIL SERVNOTA
estos mensajes de aviso.
Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circui-
tos eléctricos.
Si se detecta un fallo en cualquiera de es-
tos circuitos, la luz de aviso de avería del
motor se enciende y el indicador muestra
un código de error.
Si el indicador muestra algún código de
error, anote el código y haga revisar el ve-
hículo en un concesionario Yamaha.ATENCIÓN
SCA11591
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
SAU1234H
Interruptores del manillarIzquierda
Derecha
ZAUM1160
Lo
Hi
1. Visor de código de errorZAUM1161
1/2
F TRIP
1/2
1
1. Interruptor de ráfagas “ ”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
1. Interruptor de paro del motor “ / ”
2. Interruptor de arranque “ ”
3. Interruptor “INFO”ZAUM1162ZAUM11631
3
2
I
NFO
U5D7S5S0.book Page 11 Wednesday, August 20, 2014 4:14 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU12381
Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfagas.
SAU12401
Conmutador de la luz de“ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU12461
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU12661
Interruptor de paro del motor “ / ”
Sitúe este interruptor en “ ” antes de
arrancar el motor. Sitúe este interruptor
en “ ” para parar el motor en caso de
emergencia, por ejemplo si el vehículo
vuelca o se atasca el cable del acelerador.
SAU12713
Interruptor de arranque “ ”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor.
SAU44712
La luz de aviso de avería del motor y la luz
de aviso del sistema ABS (únicamente el
modelo con ABS) se pueden encender
cuando se gira la llave a la posición “ON” y
se pulsa el interruptor de arranque, pero
esto no significa que haya un fallo.
SAUM3451
Interruptor Info “INFO”
Este interruptor se utiliza para seleccionar
las funciones en el visor de funciones del
indicador multifunción y para activar o des-
activar la luz de aviso de altas revoluciones.
(Consulte la página 3-4 para obtener más
información acerca del indicador multifun-
ción y la página 3-3 para obtener más infor-
mación acerca de la luz de aviso de altas
revoluciones del tacómetro).
SAU12821
Maneta de embragueLa maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encen-
dido. (Véase la página 3-19).1. Maneta de embragueZAUM1164
U5D7S5S0.book Page 12 Wednesday, August 20, 2014 4:14 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
SAU12872
Pedal de cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 6 velocidades y engrane cons-
tante de la que está dotada esta motocicle-
ta.
SAU12892
Maneta de frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
SAU12944
Pedal de frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
1. Pedal de cambioZAUM1165
1. Maneta de frenoZAUM1166
INFOINFO
1. Pedal de freno
U5D7S5S0.book Page 13 Wednesday, August 20, 2014 4:14 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU60021
ABS (modelos con ABS)El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocidad, incluso con ABS.
El ABS funciona mejor con distan-
cias de frenada largas.
En algunas calzadas, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenada
puede ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
NOTAEl ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o
el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor de la rueda o el ro-
tor del sensor de la rueda; ya que, de
producirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.

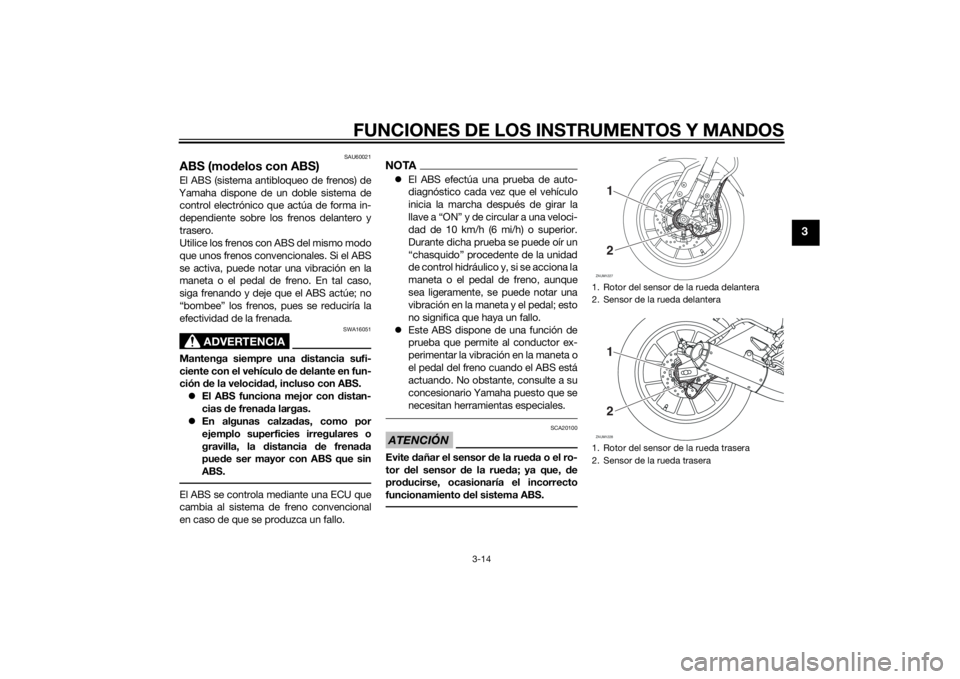

1. Rotor del sensor de la rueda delantera
2. Sensor de la rueda delantera
1. Rotor del sensor de la rueda trasera
2. Sensor de la rueda traseraZAUM122712ZAUM122812
U5D7S5S0.book Page 14 Wednesday, August 20, 2014 4:14 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAUM2082
Tapón del depósito de gasolinaPara extraer el tapón del depósito de ga-
solina
1. Abra la cubierta de la cerradura del ta-
pón del depósito de gasolina.
2. Introduzca la llave en la cerradura y gí-
rela 1/4 de vuelta en el sentido contra-
rio al de las agujas del reloj. La
cerradura se desbloquea y puede ex-
traerse el tapón del depósito de gaso-
lina.
Para colocar el tapón del depósito de
gasolina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido de las agujas
del reloj hasta su posición original y
luego extráigala.
3. Cierre la tapa de la cerradura.
NOTANo se puede colocar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
colocado y bloqueado.
ADVERTENCIA
SWA11142
Verifique que el tapón del depósito de
gasolina esté correctamente colocado
antes de emprender la marcha. Una fuga
de gasolina significa peligro de incendio.
SAU13213
CombustibleVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo-
tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Deje de llenar cuando la gaso-
lina llegue a la parte inferior del tubo
de llenado. La gasolina se expande
con el calor y, por tanto, el calor del
motor o del sol puede provocar que la
gasolina se desborde del depósito.

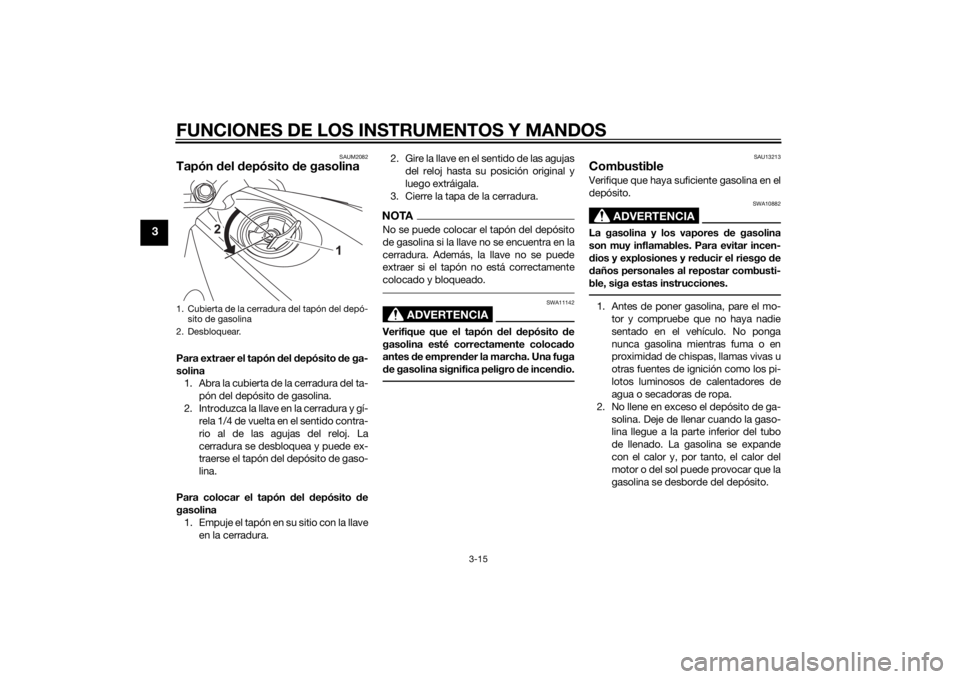

1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.U5D7S5S0.book Page 15 Wednesday, August 20, 2014 4:14 PM
