YAMAHA YZF-R125 2014 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
Para montar el carenadoColoque el carenado en su posición origi-
nal y apriete los tornillos.
Carenado D
Para desmontar el carenado1. Desmonte el panel A y los carenados
A, B y C.
2. Extraiga los tornillos, las fijaciones rá-
pidas y seguidamente desmonte el
carenado.
NOTALa fijación rápida se desmonta empujando
hacia adentro el pasador central con un
destornillador y extrayendo seguidamente
la fijación.Para montar el carenado1. Coloque el carenado en su posición
original y seguidamente coloque los
tornillos y las fijaciones rápidas.NOTAPara colocar las fijaciones rápidas, empuje
el pasador central hacia fuera de modo que
sobresalga de la cabeza de la fijación, in-troduzca ésta en el carenado y empuje el
pasador hasta que quede nivelado con la
cabeza de la fijación.
2. Monte los carenados C, B, A y el panel
A.
SAUM2371
Panel A
Para desmontar el panel1. Desmonte el asiento del conductor.
(Véase la página 3-17).
2. Quite los tornillos y seguidamente
desmonte el panel.
Para montar el panel1. Coloque el panel en su posición origi-
nal y apriete los tornillos.

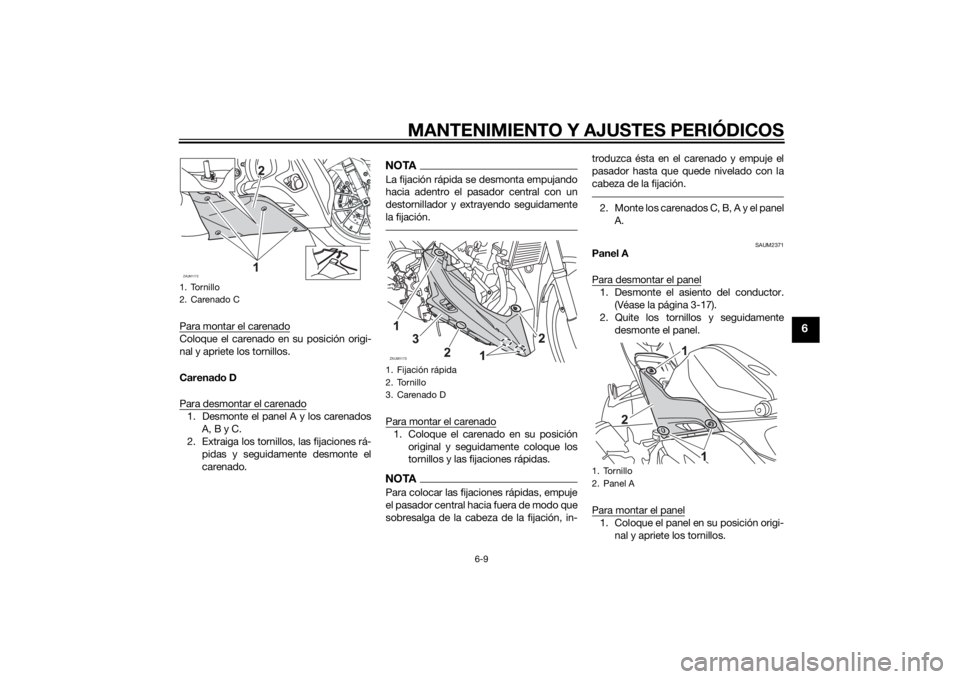

1. Tornillo
2. Carenado CZAUM1172
1. Fijación rápida
2. Tornillo
3. Carenado DZAUM1173
1. Tornillo
2. Panel A
U5D7S5S0.book Page 9 Wednesday, August 20, 2014 4:14 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
2. Monte el asiento del conductor.
SAU19633
Comprobación de la bujíaLa bujía es un componente importante del
motor que resulta fácil de comprobar. El
calor y los depósitos de material provocan
la erosión lenta de cualquier bujía, por lo
que esta debe desmontarse y comprobar-
se de acuerdo con el cuadro de manteni-
miento periódico y engrase. Además, el
estado de la bujía puede reflejar el estado
del motor.
Para desmontar la bujía
1. Desmonte el carenado A. (Véase la
página 6-8).
2. Retire la tapa de bujía.
3. Desmonte la bujía como se muestra
con la llave de bujías incluida en el jue-
go de herramientas del propietario.Para revisar la bujía
1. Compruebe que el aislamiento de
porcelana que rodea al electrodo cen-
tral de la bujía tenga un color canela
de tono entre medio y claro (éste es el
color ideal cuando se utiliza el vehícu-
lo normalmente).
NOTASi la bujía presenta un color claramente di-
ferente, puede que el motor no funcione
adecuadamente. No trate de diagnosticar
usted mismo estas averías. En lugar de
ello, haga revisar el vehículo en un conce-
sionario Yamaha.

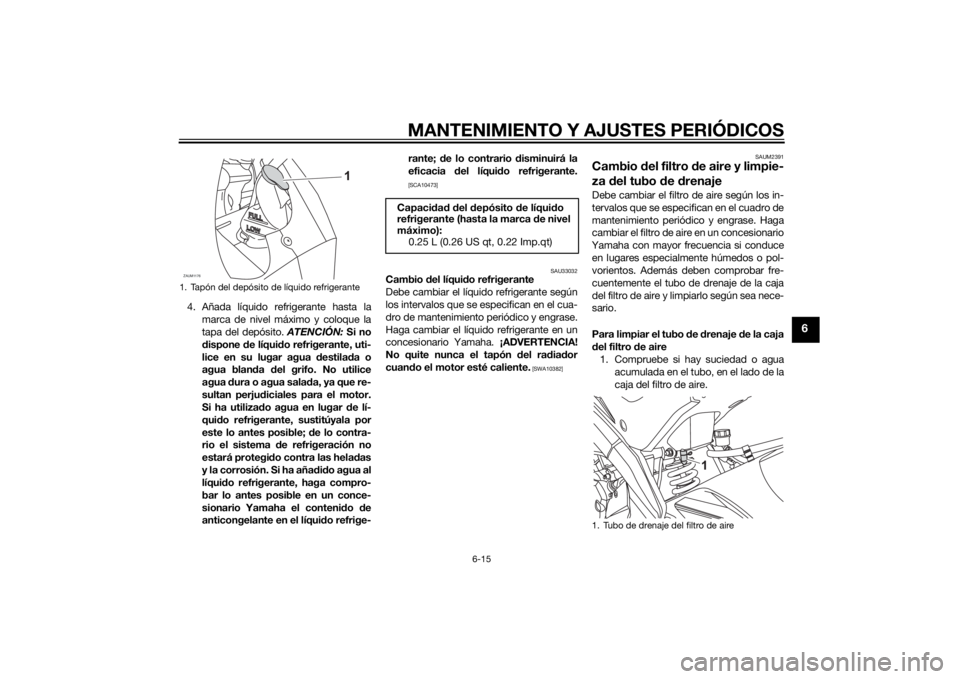

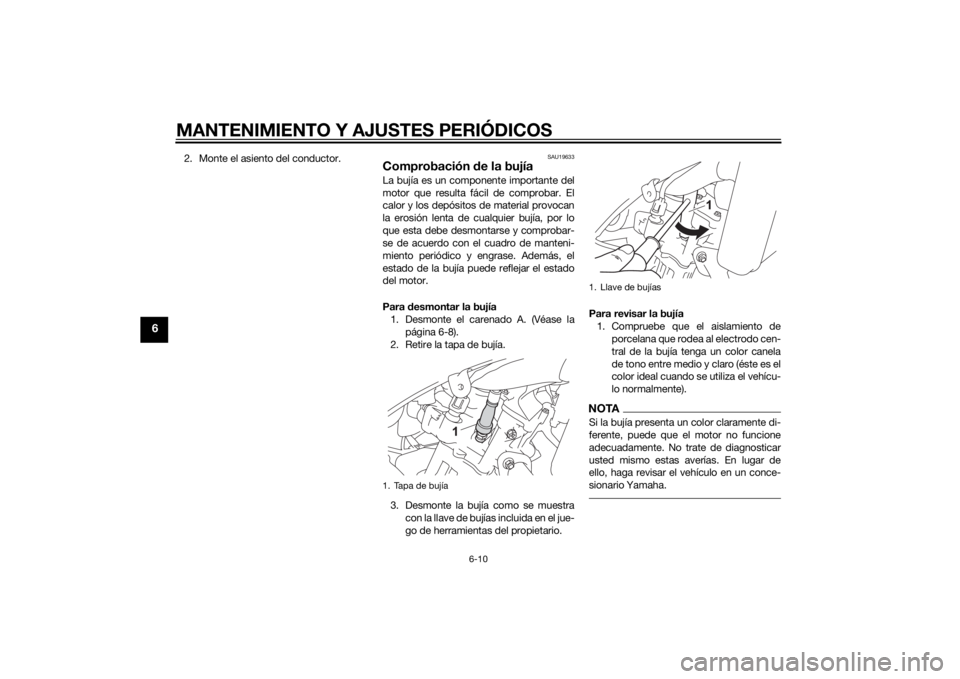

1. Tapa de bujía
1. Llave de bujías
U5D7S5S0.book Page 10 Wednesday, August 20, 2014 4:14 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
2. Compruebe la erosión del electrodo y
la acumulación excesiva de carbono u
otros depósitos en la bujía; cámbiela
según sea necesario.
Para montar la bujía
1. Mida la distancia entre electrodos de
la bujía con una galga y ajústela al va-
lor especificado según sea necesario.2. Limpie la superficie de la junta de la
bujía y su superficie de contacto; se-
guidamente elimine toda suciedad de
las roscas de la bujía.
3. Monte la bujía con la llave de bujías y
apriétela con el par especificado.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4…1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.4. Coloque la tapa de bujía.
5. Monte el carenado.
SAUM3490
Aceite del motor y filtro de aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el filtro de aceite
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase.
Para comprobar el nivel de aceite del
motor
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de lle-
nado, limpie la varilla de medición, in-
trodúzcala de nuevo en el orificio de
llenado (sin enroscarla) y extráigala de
nuevo para comprobar el nivel de
aceite. ATENCIÓN: No utilice el ve-
hículo hasta estar seguro de que el
nivel de aceite del motor es sufi-
ciente.
[SCA10012]
Bujía especificada:

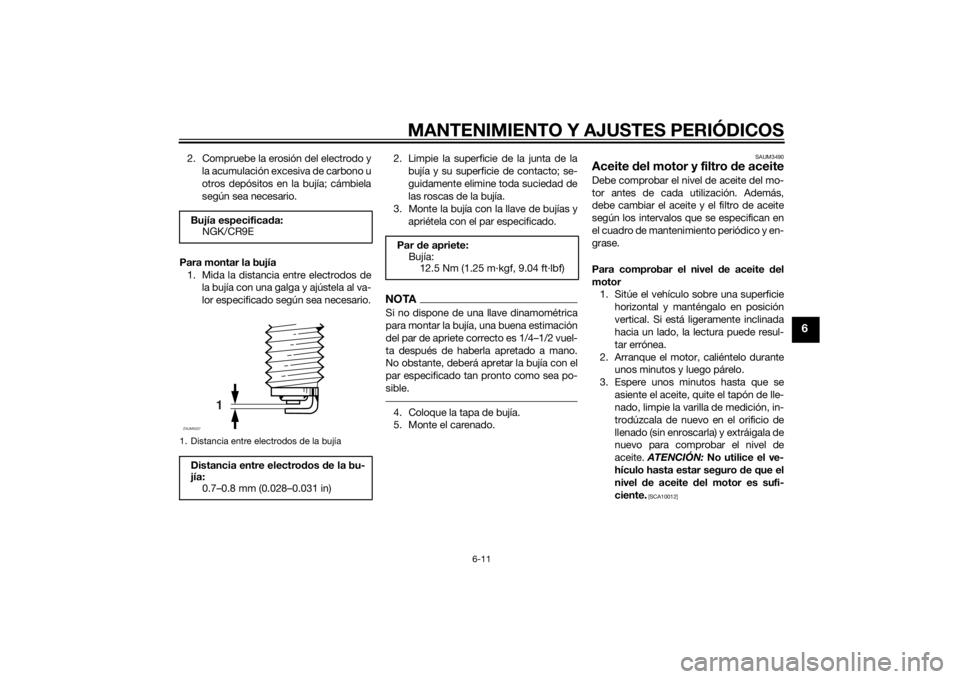

NGK/CR9E1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.7–0.8 mm (0.028–0.031 in)
1
ZAUM0037
Par de apriete:
Bujía:
12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)
U5D7S5S0.book Page 11 Wednesday, August 20, 2014 4:14 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.
5. Coloque el tapón de llenado de aceite.
Para cambiar el aceite del motor (con o
sin sustitución del filtro de aceite)
1. Desmonte el carenado D. (Véase la
página 6-8).
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Acople el accesorio de vaciado de
aceite del motor que se suministra
con el juego de herramientas debajo
del perno de drenaje del cárter.4. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
5. Extraiga el tapón de llenado de aceite
del motor y el perno de drenaje junto
con la junta tórica, el muelle de com-
presión y el tamiz, para vaciar el aceite
del cárter. ATENCIÓN: Cuando quite
el perno de drenaje del aceite del
motor, la junta tórica, el muelle de
compresión y el tamiz del aceite se
soltarán. Tenga cuidado de no per-
der dichas piezas.
[SCA11002]
6. Limpie el tamiz del aceite de motor
con disolvente.

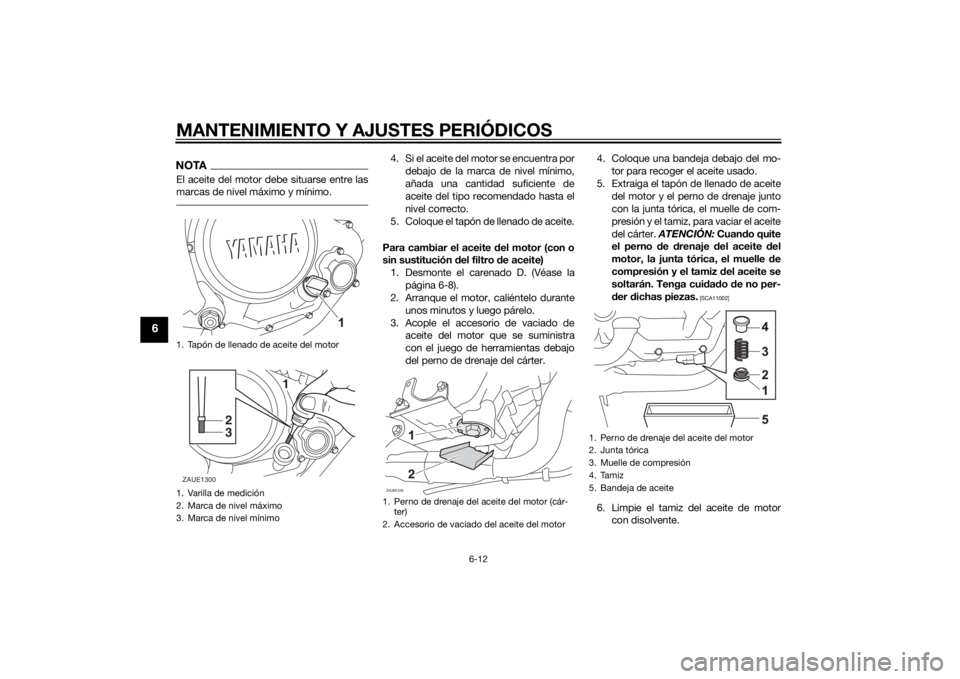

1. Tapón de llenado de aceite del motor
1. Varilla de medición
2. Marca de nivel máximo
3. Marca de nivel mínimo
1
2
3
ZAUE1300
1. Perno de drenaje del aceite del motor (cár-
ter)
2. Accesorio de vaciado del aceite del motorZAUM1229
2
1. Perno de drenaje del aceite del motor
2. Junta tórica
3. Muelle de compresión
4. Tamiz
5. Bandeja de aceite
U5D7S5S0.book Page 12 Wednesday, August 20, 2014 4:14 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
NOTAOmita los pasos 7–9 si no va a cambiar el
filtro de aceite.7. Desmonte la cubierta del filtro de acei-
te quitando los pernos.
8. Desmonte y cambie el filtro de aceite
y la junta tórica.9. Monte la cubierta del filtro de aceite
colocando los pernos y apretándolos
con el par especificado.
NOTAVerifique que la junta tórica quede bien
asentada.10. Coloque el tamiz de aceite, el muelle
de compresión, la junta tórica y el per-
no de drenaje del aceite del motor y,
seguidamente, apriete el perno con el
par especificado. ATENCIÓN: Antesde colocar el perno de drenaje del
aceite del motor, no olvide colocar
la junta tórica, el muelle de compre-
sión y el tamiz de aceite.
[SCA10422]
11. Añada la cantidad especificada del
aceite de motor recomendado y se-
guidamente coloque y apriete el tapón
de llenado de aceite.ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,

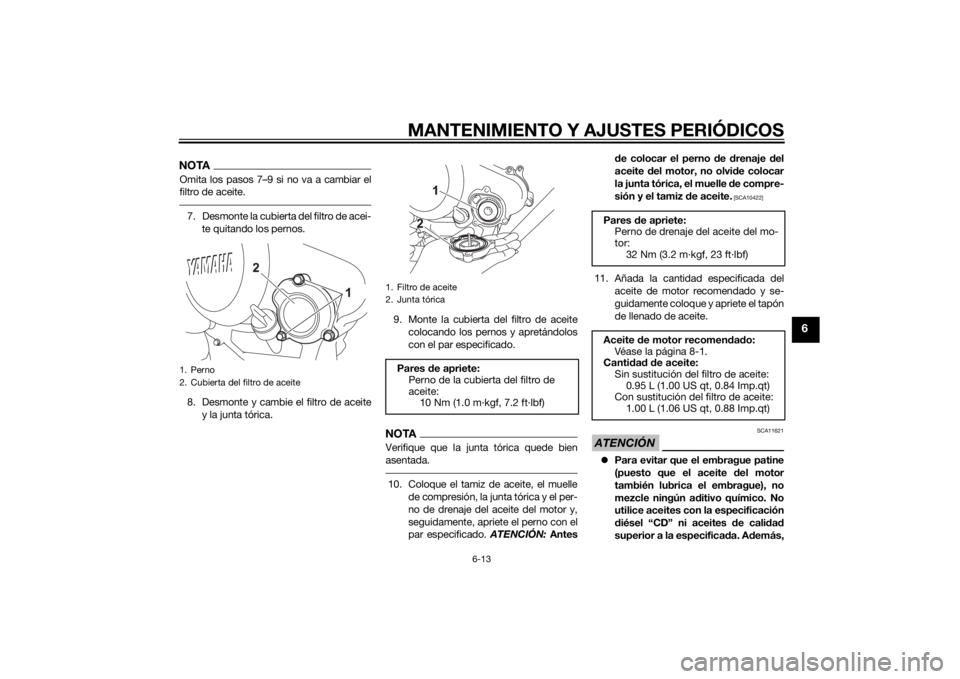

1. Perno
2. Cubierta del filtro de aceite
1. Filtro de aceite
2. Junta tórica
Pares de apriete:
Perno de la cubierta del filtro de
aceite:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Pares de apriete:
Perno de drenaje del aceite del mo-
tor:
32 Nm (3.2 m·kgf, 23 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Con sustitución del filtro de aceite:
1.00 L (1.06 US qt, 0.88 Imp.qt)
U5D7S5S0.book Page 13 Wednesday, August 20, 2014 4:14 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
Asegúrese de que no penetre nin-
gún material extraño en el cárter.
12. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
13. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
14. Reinicie el indicador de cambio de
aceite. (Véase la página 3-10).
SAU20071
Líquido refrigeranteDebe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU20095
Para comprobar el nivel de líquido refri-
gerante
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.NOTAEl nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.2. Compruebe el nivel de líquido refrige-
rante en el depósito.NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito. ¡ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
quido refrigerante. No quite nunca
el tapón del radiador cuando el mo-
tor esté caliente.
[SWA15162]

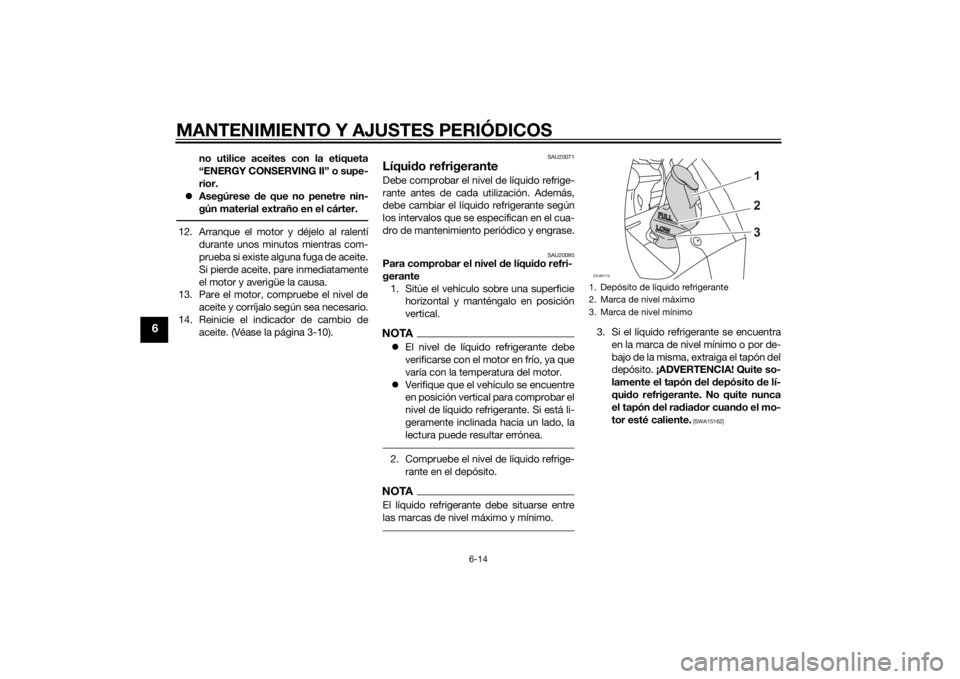

1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimoZAUM1175
U5D7S5S0.book Page 14 Wednesday, August 20, 2014 4:14 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
4. Añada líquido refrigerante hasta la
marca de nivel máximo y coloque la
tapa del depósito. ATENCIÓN: Si no
dispone de líquido refrigerante, uti-
lice en su lugar agua destilada o
agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión. Si ha añadido agua al
líquido refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el contenido de
anticongelante en el líquido refrige-rante; de lo contrario disminuirá la
eficacia del líquido refrigerante.
[SCA10473]
SAU33032
Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del radiador
cuando el motor esté caliente.
[SWA10382]SAUM2391
Cambio del filtro de aire y limpie-
za del tubo de drenajeDebe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Haga
cambiar el filtro de aire en un concesionario
Yamaha con mayor frecuencia si conduce
en lugares especialmente húmedos o pol-
vorientos. Además deben comprobar fre-
cuentemente el tubo de drenaje de la caja
del filtro de aire y limpiarlo según sea nece-
sario.
Para limpiar el tubo de drenaje de la caja
del filtro de aire
1. Compruebe si hay suciedad o agua
acumulada en el tubo, en el lado de la
caja del filtro de aire.
1. Tapón del depósito de líquido refrigeranteZAUM1176
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tubo de drenaje del filtro de aire
U5D7S5S0.book Page 15 Wednesday, August 20, 2014 4:14 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
2. Si encuentra suciedad o agua des-
monte el tubo, límpielo y vuélvalo a
montar.
SAU44735
Comprobación del ralentí del
motorCompruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un con-
cesionario Yamaha.
SAU48433
Ajuste del juego libre del puño
del aceleradorEl juego libre del puño del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, ajústelo del modo si-
guiente.NOTAEl ralentí del motor debe estar correcta-
mente ajustado antes de comprobar y ajus-
tar el juego libre del puño del acelerador.1. Desplace la cubierta de goma hacia
atrás.
2. Afloje la contratuerca. Ralentí del motor:

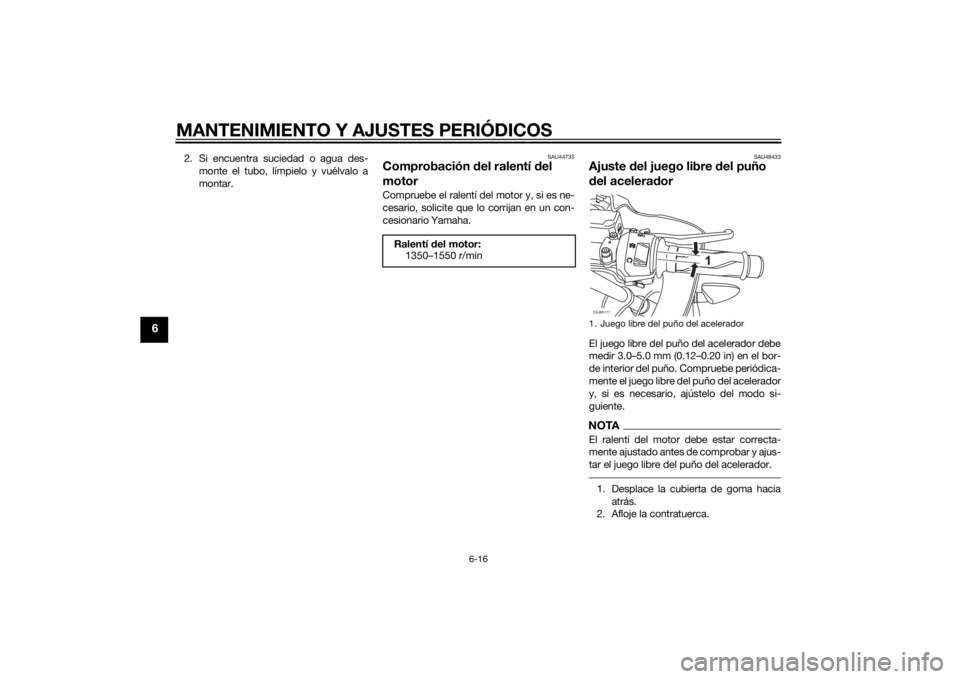

1350–1550 r/min1. Juego libre del puño del aceleradorZAUM1177
INFOINFO
U5D7S5S0.book Page 16 Wednesday, August 20, 2014 4:14 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6

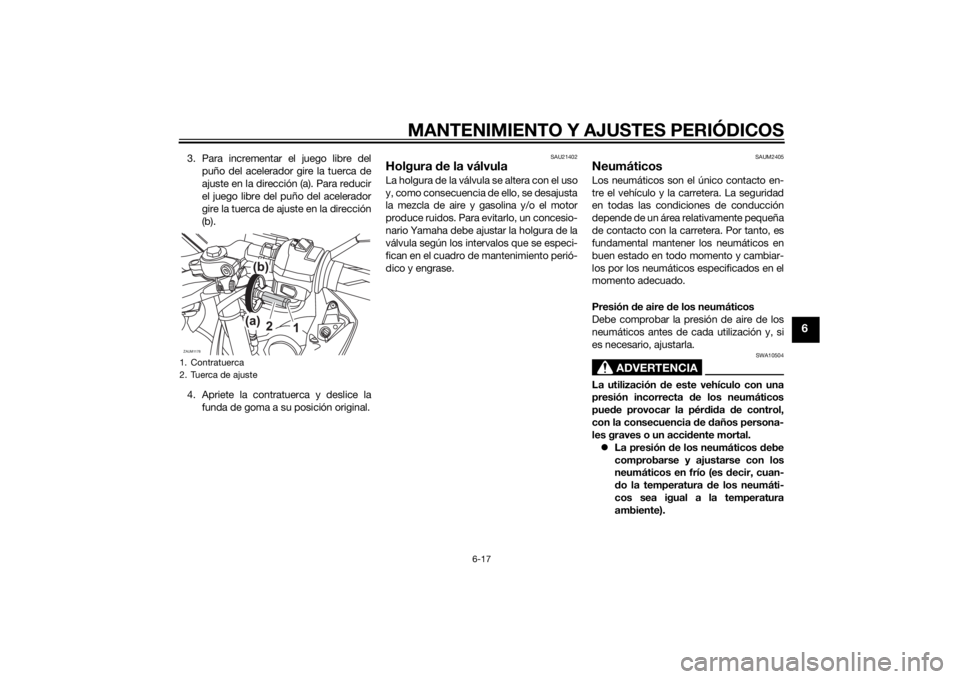

3. Para incrementar el juego libre del
puño del acelerador gire la tuerca de
ajuste en la dirección (a). Para reducir
el juego libre del puño del acelerador
gire la tuerca de ajuste en la dirección
(b).
4. Apriete la contratuerca y deslice la
funda de goma a su posición original.
SAU21402
Holgura de la válvulaLa holgura de la válvula se altera con el uso
y , co m o co ns e cu en c i a d e e l lo , se de s aj u st a
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAUM2405
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
1. Contratuerca
2. Tuerca de ajusteZAUM1178
U5D7S5S0.book Page 17 Wednesday, August 20, 2014 4:14 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar sus
características óptimas.
Presión de aire de los neumáticos
(medida con los neumáticos en
frío):
0–90 kg (0–198 lb):
Delantero:
180 kPa (1.80 kgf/cm2, 26 psi)
Trasero:
200 kPa (2.00 kgf/cm2, 29 psi)
90–180 kg (198–397 lb):
Delantero:
180 kPa (1.80 kgf/cm2, 26 psi)
Trasero:
225 kPa (2.25 kgf/cm2, 33 psi)
Carga máxima*:
180 kg (397 lb)
* Peso total del conductor, el pasaje-
ro, el equipaje y los accesorios

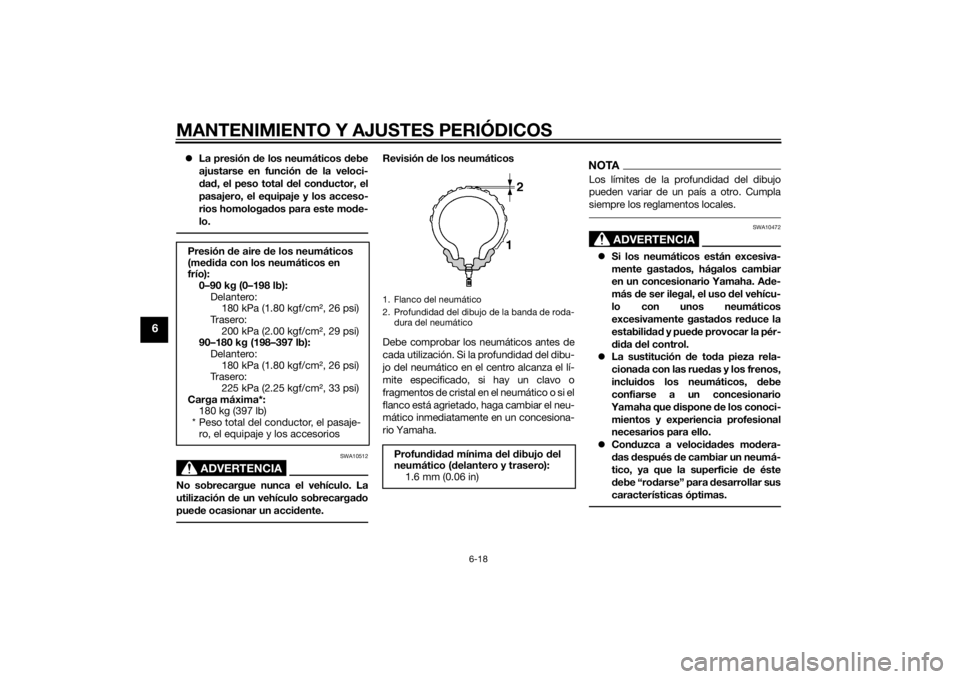

1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
U5D7S5S0.book Page 18 Wednesday, August 20, 2014 4:14 PM
