YAMAHA YZF-R1M 2015 Manuale duso (in Italian)

FUNZIONI SPECIALI
3-4
1
234
5
6
7
8
9
10
11
12
HAU66910

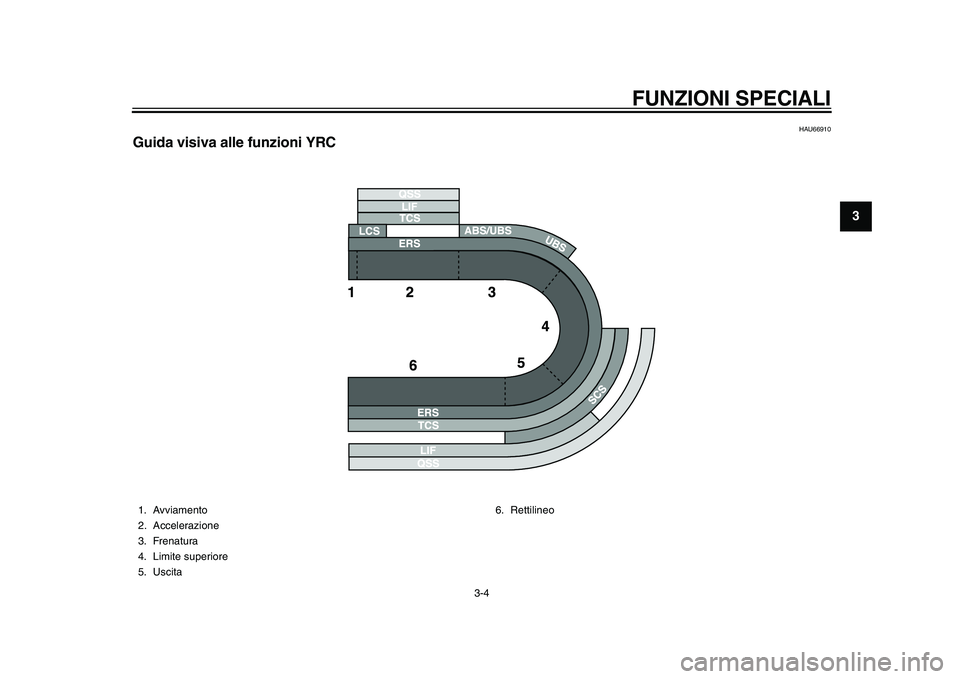

Guida visiva alle funzioni YRC1. Avviamento
2. Accelerazione
3. Frenatura
4. Limite superiore
5. Uscita 6. Rettilineo
2CR-28199-HG.book 4 ページ ２０１５年５月１日　金曜日　午前１０時４９分

4-1
1
2
34
5
6
7
8
9
10
11
12
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
HAU10978

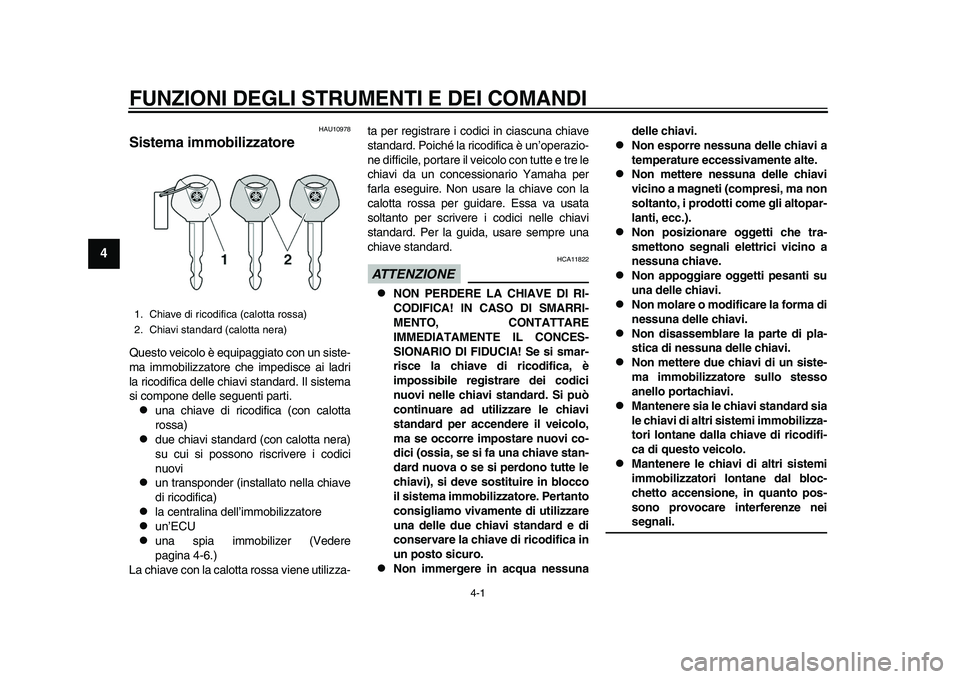

Sistema immobilizzatoreQuesto veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)

due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi

un transponder (installato nella chiave
di ricodifica)

la centralina dell’immobilizzatore

un’ECU

una spia immobilizer (Vedere
pagina 4-6.)
La chiave con la calotta rossa viene utilizza- ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11822

NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.

Non immergere in acqua nessuna
delle chiavi.

Non esporre nessuna delle chiavi a
temperature eccessivamente alte.

Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).

Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.

Non appoggiare oggetti pesanti su
una delle chiavi.

Non molare o modificare la forma di
nessuna delle chiavi.

Non disassemblare la parte di pla-
stica di nessuna delle chiavi.

Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.

Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.

Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
2CR-28199-HG.book 1 ページ ２０１５年５月１日　金曜日　午前１０時４９分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-2
1
2
345
6
7
8
9
10
11
12
HAU10474

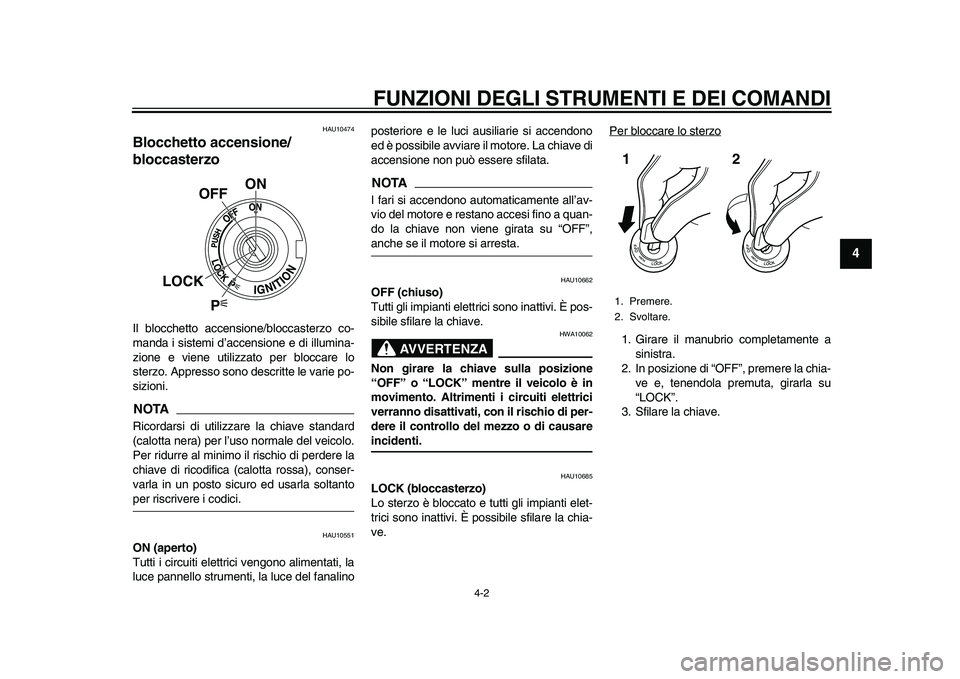

Blocchetto accensione/
bloccasterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (c alotta rossa), conser-
varla in un posto sicuro ed usarla soltantoper riscrivere i codici.
HAU10551
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, la
luce pannello strumenti, la luce del fanalino posteriore e le luci ausiliarie si accendono
ed è possibile avviare il motore. La chiave di
accensione non può essere sfilata.
NOTAI fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su “OFF”,anche se il motore si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU10685
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È pos
sibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
2CR-28199-HG.book 2 ページ ２０１５年５月１日　金曜日　午前１０時４９分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-3
1
2
34
5
6
7
8
9
10
11
12

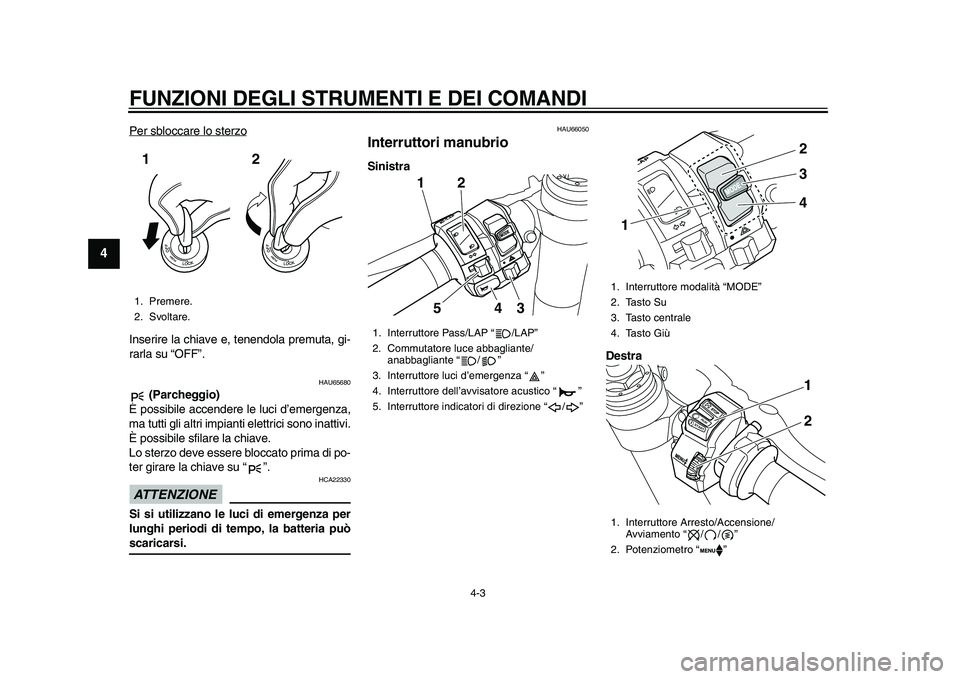

Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HAU65680
(Parcheggio)
È possibile accendere le luci d’emergenza,
ma tutti gli altri impianti elettrici sono inattivi.
È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.ATTENZIONE
HCA22330
Si si utilizzano le luci di emergenza per
lunghi periodi di tempo, la batteria puòscaricarsi.
HAU66050
Interruttori manubrioSinistra
Destra
1. Premere.
2. Svoltare.12
1. Interruttore Pass/LAP “ /LAP”
2. Commutatore luce abbagliante/anabbagliante “ / ”
3. Interruttore luci d’emergenza “ ”
4. Interruttore dell’avvisatore acustico “ ”
5. Interruttore indicatori di direzione “ / ”
12
543
1. Interruttore modalità “MODE”
2. Tasto Su
3. Tasto centrale
4. Tasto Giù
1. Interruttore Arresto/Accensione/ Avviamento “ / / ”
2. Potenziometro “ ”1
2
4 31
2
2CR-28199-HG.book 3 ページ ２０１５年５月１日　金曜日　午前１０時４９分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-4
1
2
345
6
7
8
9
10
11
12
HAU66091

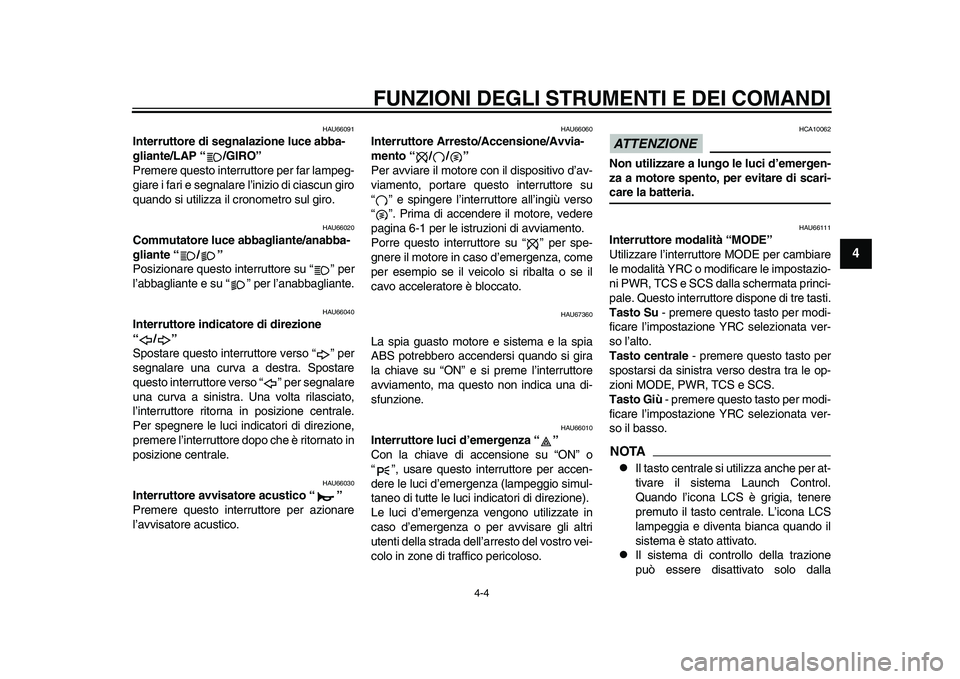

Interruttore di segnalazione luce abba-
gliante/LAP “ /GIRO”
Premere questo interruttore per far lampeg-
giare i fari e segnalare l’inizio di ciascun giro
quando si utilizza il cronometro sul giro.
HAU66020
Commutatore luce abbagliante/anabba-
gliante “ / ”
Posizionare questo interruttore su “ ” per
l’abbagliante e su “ ” per l’anabbagliante.
HAU66040
Interruttore indicatore di direzione
“/”
Spostare questo interruttore verso “ ” per
segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnalare
una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci indicatori di direzione,
premere l’interruttore dopo che è ritornato in
posizione centrale.
HAU66030
Interruttore avvisatore acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU66060
Interruttore Arrest o/Accensione/Avvia-
mento “ / / ”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore su
“ ” e spingere l’interruttore all’ingiù verso
“ ”. Prima di accendere il motore, vedere
pagina 6-1 per le istruzioni di avviamento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
HAU67360
La spia guasto motore e sistema e la spia
ABS potrebbero accendersi quando si gira
la chiave su “ON” e si preme l’interruttore
avviamento, ma questo non indica una di-
sfunzione.
HAU66010
Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON” o
“ ”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro vei-
colo in zone di traffico pericoloso.
ATTENZIONE
HCA10062
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-care la batteria.
HAU66111
Interruttore modalità “MODE”
Utilizzare l’interruttore MODE per cambiare
le modalità YRC o modificare le impostazio-
ni PWR, TCS e SCS dalla schermata princi-
pale. Questo interruttore dispone di tre tasti.
Tasto Su - premere questo tasto per modi-
ficare l’impostazione YRC selezionata ver-
so l’alto.
Tasto centrale - premere questo tasto per
spostarsi da sinistra verso destra tra le op-
zioni MODE, PWR, TCS e SCS.
Tasto Giù - premere questo tasto per modi-
ficare l’impostazione YRC selezionata ver-
so il basso.NOTA
Il tasto centrale si utilizza anche per at-
tivare il sistema Launch Control.
Quando l’icona LCS è grigia, tenere
premuto il tasto centrale. L’icona LCS
lampeggia e diventa bianca quando il
sistema è stato attivato.

Il sistema di controllo della trazione
può essere disattivato solo dalla
2CR-28199-HG.book 4 ページ ２０１５年５月１日　金曜日　午前１０時４９分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-5
1
2
34
5
6
7
8
9
10
11
12

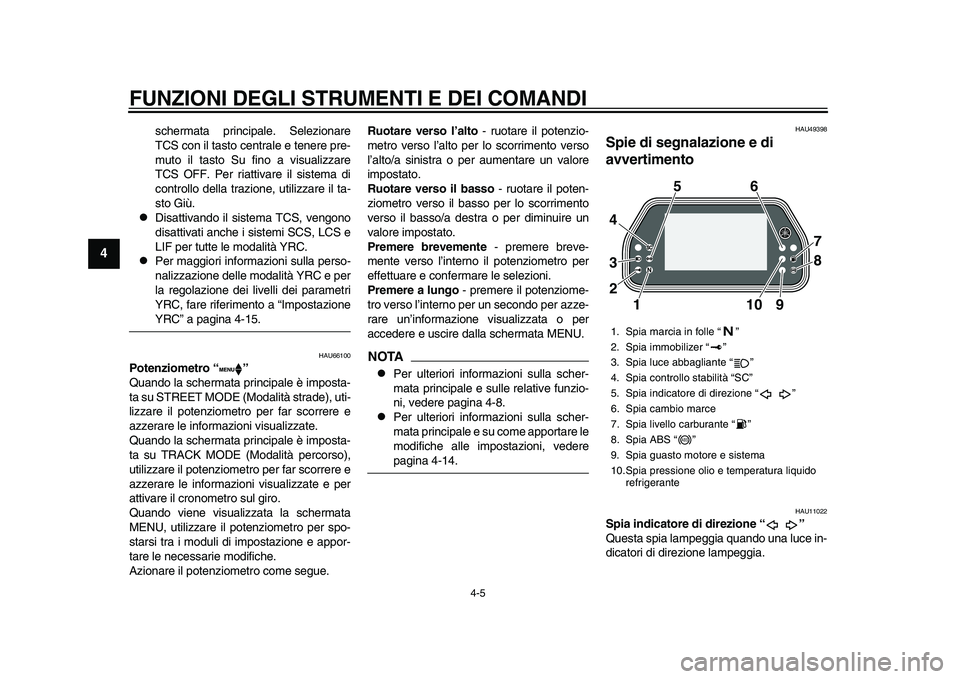

schermata principale. Selezionare
TCS con il tasto centrale e tenere pre-
muto il tasto Su fino a visualizzare
TCS OFF. Per riattivare il sistema di
controllo della trazione, utilizzare il ta-
sto Giù.

Disattivando il sistema TCS, vengono
disattivati anche i sistemi SCS, LCS e
LIF per tutte le modalità YRC.

Per maggiori informazioni sulla perso-
nalizzazione delle modalità YRC e per
la regolazione dei livelli dei parametri
YRC, fare riferimento a “ImpostazioneYRC” a pagina 4-15.
HAU66100
Potenziometro “ ”
Quando la schermata principale è imposta-
ta su STREET MODE (Modalità strade), uti-
lizzare il potenziometro per far scorrere e
azzerare le informazioni visualizzate.
Quando la schermata principale è imposta-
ta su TRACK MODE (Modalità percorso),
utilizzare il potenziometro per far scorrere e
azzerare le informazioni visualizzate e per
attivare il cronometro sul giro.
Quando viene visualizzata la schermata
MENU, utilizzare il potenziometro per spo-
starsi tra i moduli di impostazione e appor-
tare le necessarie modifiche.
Azionare il potenziometro come segue. Ruotare verso l’alto
- ruotare il potenzio-
metro verso l’alto per lo scorrimento verso
l’alto/a sinistra o per aumentare un valore
impostato.
Ruotare verso il basso - ruotare il poten-
ziometro verso il basso per lo scorrimento
verso il basso/a destra o per diminuire un
valore impostato.
Premere brevemente - premere breve-
mente verso l’interno il potenziometro per
effettuare e confermare le selezioni.
Premere a lungo - premere il potenziome-
tro verso l’interno per un secondo per azze-
rare un’informazione visualizzata o per
accedere e uscire dalla schermata MENU.
NOTA
Per ulteriori informazioni sulla scher-
mata principale e sulle relative funzio-
ni, vedere pagina 4-8.

Per ulteriori informazioni sulla scher-
mata principale e su come apportare le
modifiche alle impostazioni, vederepagina 4-14.
HAU49398
Spie di segnalazione e di
avvertimento
HAU11022
Spia indicatore di direzione “ ”
Questa spia lampeggia quando una luce in-
dicatori di direzione lampeggia.1. Spia marcia in folle “ ”
2. Spia immobilizer “ ”
3. Spia luce abbagliante “ ”
4. Spia controllo stabilità “SC”
5. Spia indicatore di direzione “ ”
6. Spia cambio marce
7. Spia livello carburante “ ”
8. Spia ABS “ ”
9. Spia guasto motore e sistema
10.Spia pressione olio e temperatura liquido refrigerante
11 09
2 3 4 56
7
8
ABS
2CR-28199-HG.book 5 ページ ２０１５年５月１日　金曜日　午前１０時４９分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-6
1
2
345
6
7
8
9
10
11
12
HAU11061

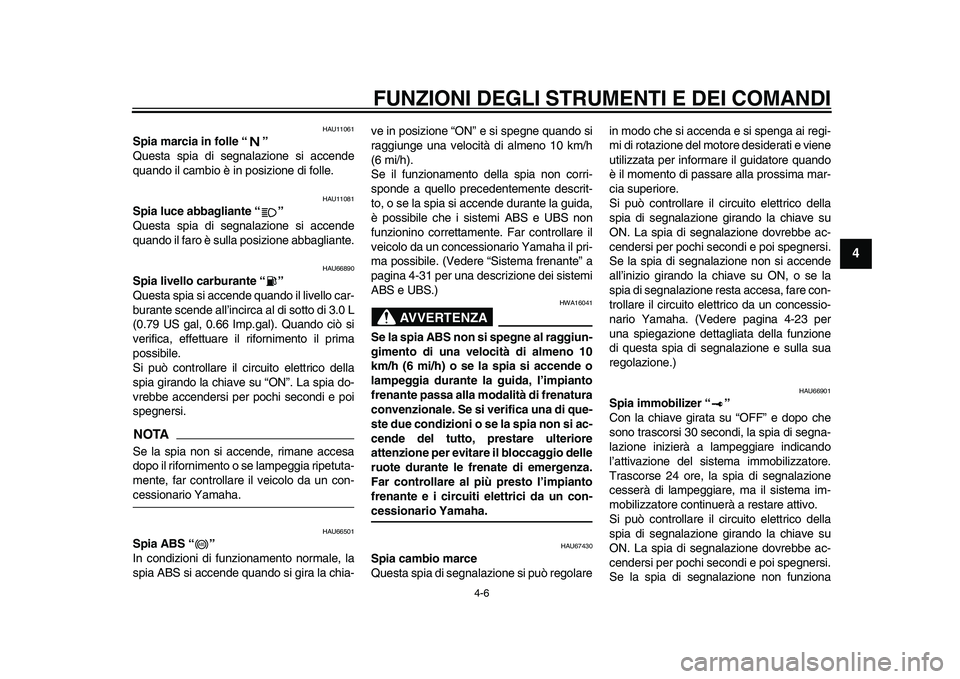

Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU66890
Spia livello carburante “ ”
Questa spia si accende quando il livello car-
burante scende all’incirca al di sotto di 3.0 L
(0.79 US gal, 0.66 Imp.gal). Quando ciò si
verifica, effettuare il rifornimento il prima
possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.NOTASe la spia non si accende, rimane accesa
dopo il rifornimento o se lampeggia ripetuta-
mente, far controllare il veicolo da un con-cessionario Yamaha.
HAU66501
Spia ABS “ ”
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia- ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se il funzionamento della spia non corri-
sponde a quello precedentemente descrit-
to, o se la spia si accende durante la guida,
è possibile che i sistemi ABS e UBS non
funzionino correttamente. Far controllare il
veicolo da un concessionario Yamaha il pri-
ma possibile. (Vedere “Sistema frenante” a
pagina 4-31 per una descrizione dei sistemi
ABS e UBS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spegne al raggiun-
gimento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accende o
lampeggia durante la guida, l’impianto
frenante passa alla modalità di frenatura
convenzionale. Se si verifica una di que-
ste due condizioni o se la spia non si ac-
cende del tutto, pr
estare ulteriore
attenzione per evitar e il bloccaggio delle
ruote durante le fr enate di emergenza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-cessionario Yamaha.
HAU67430
Spia cambio marce
Questa spia di segnalazione si può regolare in modo che si accenda e si spenga ai regi-
mi di rotazione del motore desiderati e viene
utilizzata per informare il guidatore quando
è il momento di passare alla prossima mar-
cia superiore.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
ON. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su ON, o se la
spia di segnalazione resta accesa, fare con-
trollare il circuito
elettrico da un concessio-
nario Yamaha. (Vedere pagina 4-23 per
una spiegazione dettagliata della funzione
di questa spia di segnalazione e sulla sua
regolazione.)
HAU66901
Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
ON. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non funziona
ABS
2CR-28199-HG.book 6 ページ ２０１５年５月１日　金曜日　午前１０時４９分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-7
1
2
34
5
6
7
8
9
10
11
12
come precedentemente descritto, fare con-
trollare il veicolo da un concessionario
Yamaha.
Se viene rilevato un problema nel sistema
immobilizzatore, la spia immobilizer lam-
peggia ed il display indica un codice di erro-
re. (Vedere “Modalità di errore” a pagina
4-13.)
HAU65980
Spia controllo stabilità “SC”
Questa spia si accende quando i sistemi
TCS, SCS o LIF sono inseriti. Si accende
anche se il sistema TCS è impostato su
“OFF” o se il sistema TCS si disabilita men-
tre si guida.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia deve
accendersi per pochi secondi e poi spe-
gnersi. Se la spia non si accende inizial-
mente girando la chiave su “ON”, o se la
spia rimane accesa, fare controllare il veico-
lo da un concessionario Yamaha.
HAU65991
Spia pressione olio e temperatura liqui-
do refrigerante
La spia si accende se la pressione olio mo-
tore è bassa o se la temperatura liquido re-
frigerante è alta. In questo caso, arrestare
immediatamente il motore.
Si può controllare il circuito elettrico della spia girando la chiave su “ON”. La spia deve
riaccendersi dopo esse
rsi spenta breve-
mente e quindi restare accesa finché non si
avvia il motore. Se la spia non si accende
inizialmente quando si gira la chiave su
“ON”, fare controllare il circuito elettrico da
un concessionario Yamaha.
ATTENZIONE
HCA22441
Se la spia pressione olio e temperatura
liquido refrigerante non si spegne dopo
aver acceso il motore, oppure si accen-
de mentre il motore è in funzione, arre-
stare immediatamente il veicolo e il
motore.
Se il motore si surriscalda, l’icona
d’avvertimento temperatura liquido
refrigerante si accende. Lasciare
raffreddare il motore. Controllare il
livello liquido refrigerante (vedere
pagina 7-40).

Se la pressione olio motore è bas-
sa, l’icona d’avvertimento pressio-
ne olio si accende. Controllare il
livello dell’olio (vedere pagina 7-13).

Se la spia resta accesa dopo avere
lasciato raffreddare il motore e veri-
ficato la correttezza del livello
dell’olio, fare controllare il veicolo
da un concessionario Yamaha. Noncontinuare a utilizzare il veicolo!
HAU66002
Spia guasto motore e sistema
Se viene rilevato un problema in uno qual-
siasi dei circuiti che monitorano il motore o i
sistemi YRC, la spia si accende ed il display
passa alla modalità di errore. (Vedere
pagina 4-13.)
Si può controllare il circuito elettrico della
spia girando la chiave su ON. La spia deve
accendersi brevemente e poi spegnersi. Se
l’indicatore non si accende o rimane acce-
so, fare controllare il veicolo da un conces-
sionario Yamaha.
2CR-28199-HG.book 7 ページ ２０１５年５月１日　金曜日　午前１０時４９分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-8
1
2
345
6
7
8
9
10
11
12
HAU66323

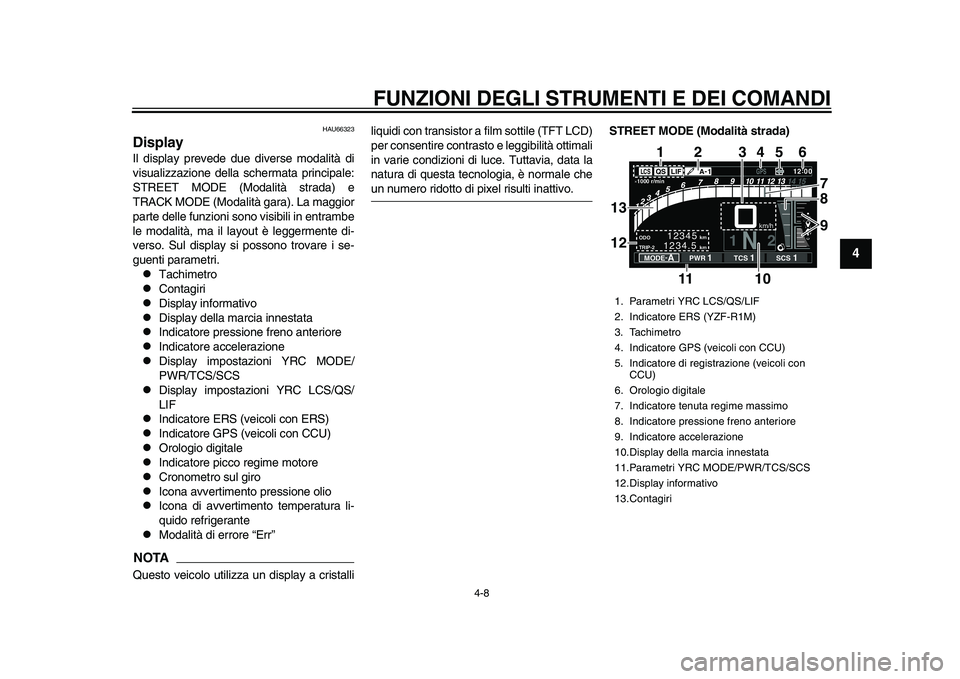

DisplayIl display prevede due diverse modalità di
visualizzazione della schermata principale:
STREET MODE (Modalità strada) e
TRACK MODE (Modalità gara). La maggior
parte delle funzioni sono visibili in entrambe
le modalità, ma il layout è leggermente di-
verso. Sul display si possono trovare i se-
guenti parametri.
Tachimetro

Contagiri

Display informativo

Display della marcia innestata

Indicatore pressione freno anteriore

Indicatore accelerazione

Display impostazioni YRC MODE/
PWR/TCS/SCS

Display impostazioni YRC LCS/QS/
LIF

Indicatore ERS (veicoli con ERS)

Indicatore GPS (veicoli con CCU)

Orologio digitale

Indicatore picco regime motore

Cronometro sul giro

Icona avvertimento pressione olio

Icona di avvertimento temperatura li-
quido refrigerante

Modalità di errore “Err”
NOTAQuesto veicolo utilizza un display a cristalli liquidi con transistor a film sottile (TFT LCD)
per consentire contrasto e leggibilità ottimali
in varie condizioni di luce. Tuttavia, data la
natura di questa tecnologia, è normale che
un numero ridotto di pixel risulti inattivo.
STREET MODE (Modalità strada)
1. Parametri YRC LCS/QS/LIF
2. Indicatore ERS (YZF-R1M)
3. Tachimetro
4. Indicatore GPS (veicoli con CCU)
5. Indicatore di registrazione (veicoli con
CCU)
6. Orologio digitale
7. Indicatore tenuta regime massimo
8. Indicatore pressione freno anteriore
9. Indicatore accelerazione
10.Display della marcia innestata
11.Parametri YRC MODE/PWR/TCS/SCS
12.Display informativo
13.Contagiri
ODO
12345
km
TRIP-2
1234.5
km
1
Ny 2 km/h
·1000 r/minMODE -
A
PWR
1
TCS
1
SCS
1
A
-
1
LCS
QS
LIF
GPS
12 :
00
7
11 1 089
4
1
2
36
5
1312
2CR-28199-HG.book 8 ページ ２０１５年５月１日　金曜日　午前１０時４９分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-9
1
2
34
5
6
7
8
9
10
11
12

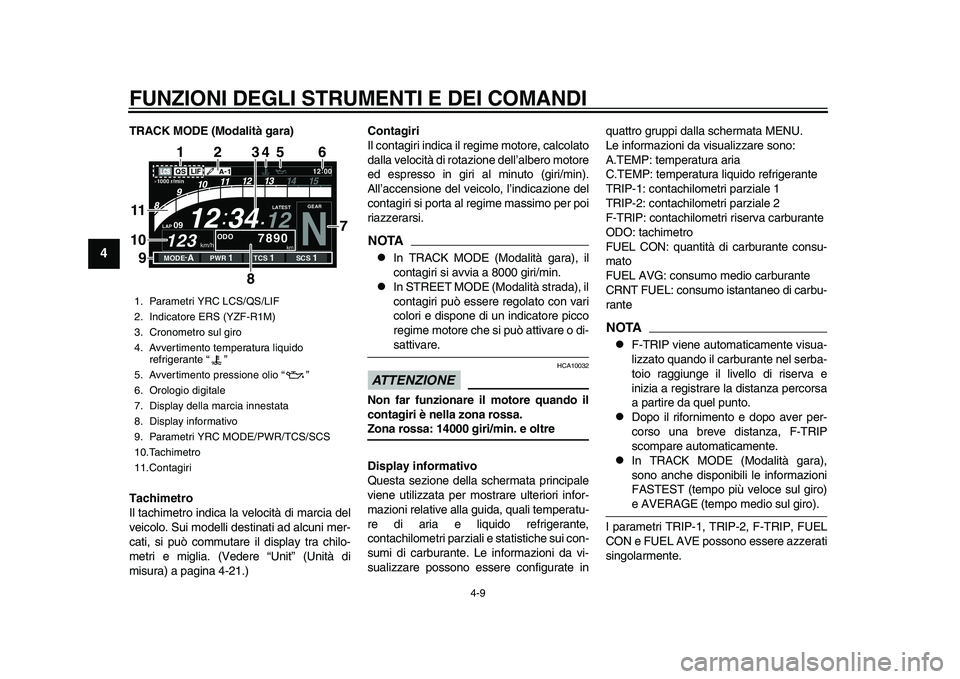

TRACK MODE (Modalità gara)
Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo. Sui modelli destinati ad alcuni mer-
cati, si può commutare il display tra chilo-
metri e miglia. (Vedere “Unit” (Unità di
misura) a pagina 4-21.) Contagiri
Il contagiri indica il regime motore, calcolato
dalla velocità di rotazione dell’albero motore
ed espresso in giri al minuto (giri/min).
All’accensione del veicolo, l’indicazione del
contagiri si porta al regime massimo per poi
riazzerarsi.
NOTA
In TRACK MODE (Modalità gara), il
contagiri si avvia a 8000 giri/min.

In STREET MODE (Modalità strada), il
contagiri può essere regolato con vari
colori e dispone di un indicatore picco
regime motore che si può attivare o di-sattivare.
ATTENZIONE
HCA10032
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 14000 giri/min. e oltre
Display informativo
Questa sezione della schermata principale
viene utilizzata per mostrare ulteriori infor-
mazioni relative alla guida, quali temperatu-
re di aria e liquido refrigerante,
contachilometri parziali e statistiche sui con-
sumi di carburante. Le informazioni da vi-
sualizzare possono es
sere configurate inquattro gruppi dalla schermata MENU.
Le informazioni da visualizzare sono:
A.TEMP: temperatura aria
C.TEMP: temperatura liquido refrigerante
TRIP-1: contachilometri parziale 1
TRIP-2: contachilometri parziale 2
F-TRIP: contachilometri riserva carburante
ODO: tachimetro
FUEL CON: quantità di carburante consu-
mato
FUEL AVG: consumo medio carburante
CRNT FUEL: consumo istantaneo di carbu-
rante
NOTA
F-TRIP viene automaticamente visua-
lizzato quando il carburante nel serba-
toio raggiunge il livello di riserva e
inizia a registrare la distanza percorsa
a partire da quel punto.

Dopo il rifornimento e dopo aver per-
corso una breve distanza, F-TRIP
scompare automaticamente.

In TRACK MODE (Modalità gara),
sono anche disponibili le informazioni
FASTEST (tempo più veloce sul giro)e AVERAGE (tempo medio sul giro).
I parametri TRIP-1, TRIP-2, F-TRIP, FUEL
CON e FUEL AVE possono essere azzerati
singolarmente.
1. Parametri YRC LCS/QS/LIF
2. Indicatore ERS (YZF-R1M)
3. Cronometro sul giro
4. Avvertimento temperatura liquido refrigerante “ ”
5. Avvertimento pressione olio “ ”
6. Orologio digitale
7. Display della marcia innestata
8. Display informativo
9. Parametri YRC MODE/PWR/TCS/SCS
10.Tachimetro
11.Contagiri
MODE -
A
PWR
1
TCS
1
SCS
1
km/h
123
ODO
km
7890
GEARN
LAP 09
LATEST12
12 34
·1000 r/min
A
-
1
LC LCS
QS
LIF
12 :
00
11109
8
5
4
1
2
36
7
2CR-28199-HG.book 9 ページ ２０１５年５月１日　金曜日　午前１０時４９分
