Periodiek onderhoud en afstelling
7-14
1
2
3
4
5
678
9
10
11
12
het carter te laten stromen.
OPMERKINGSla de stappen 5–7 over als de oliefilterpa-troon niet wordt vervangen. 5. Verwijder de oliefilterpatroon met een oliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutelleveren.
6. Smeer een dun laagje schone motor- olie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKINGZorg dat de O-ring correct aanligt.
7. Plaats de nieuwe oliefilterpatroon met een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.
1. Olievuldop
1. Olieaftapplug
2. Pakking
1
12
1. Oliefilterpatroon
2. Oliefiltersleutel1
2
1. O-ring
1. Momentsleutel
1
1




Periodiek onderhoud en afstelling
7-15
1
2
3
4
5
67
8
9
10
11
12
8. Monteer de olieaftapplug met een nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
9. Vul bij met de voorgeschreven hoe- veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.OPMERKINGVeeg enige gemorste olie af nadat de motoren het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11621

Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.

Zorg dat er geen verontreinigingenin het carter terecht komen.
10. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKINGAls het olieniveau correct is, gaan de waar-
schuwingslampjes voor oliedruk en koel-
vloeistoftemperatuur na het starten van demotor weer uit.LET OP
DCA22490
Zet de motor direct af als het waarschu-
wingslampje oliedruk en koelvloeistof-
temperatuur knippert of blijft branden en laat de machine controleren door een
Yamaha dealer, zelfs als het olieniveau
in orde is.
11. Zet de motor af en wacht een paar mi- nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
12. Monteer het stroomlijnpaneel en het paneel.
Aanhaalmoment:
Oliefilterpatroon:17 N·m (1.7 kgf·m, 12 lb·ft)
Aanhaalmoment: Olieaftapplug:
23 N·m (2.3 kgf·m, 17 lb·ft)
Aanbevolen motorolie: Geheel synthetisch
10W-40, 15W-50
Oliehoeveelheid:
Olieverversing:3.90 L (4.12 US qt, 3.43 Imp.qt)
Met verwijderen van oliefilterelement:
4.10 L (4.33 US qt, 3.61 Imp.qt)




Periodiek onderhoud en afstelling
7-16
1
2
3
4
5
678
9
10
11
12
DAU20071
KoelvloeistofVoor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU66510
Controleren van het koelvloeistofniveau 1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.OPMERKING
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.

Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutiefworden afgelezen.
2. Controleer het koelvloeistofniveau in het reservoir.
OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-niveau staan. 3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor het mini-
mum bevindt, verwijder dan stroomlijn-
paneel B. (Zie pagina 7-9.)
4. Verwijder de dop van het koelvloeistof- reservoir, vul koelvloeistof bij tot aan
de merkstreep voor maximumniveau,
en breng dan de dop van het koelvloei-
stofreservoir weer aan.
WAARSCHUWING! Verwijder alleen
de dop van het koelvloeistofreser-
voir. Probeer nooit om de radiator-
vuldop te verwijderen als de motor
koud is.
[DWA15162]
LET OP: Als er geen
koelvloeistof aanwezig is, gebruik
dan in plaats daarvan gedistilleerd
water of onthard leidingwater. Ge-
bruik geen hard water of zout water, dit is schadelijk voor de motor. Als
er in plaats van koelvloeistof water
is gebruikt, vervang dit dan zo snel
mogelijk door koelvloeistof, anders
is het systeem niet beschermd te-
gen vorst en corrosie. Als er water
aan de koelvloeistof is toegevoegd,
laat dan een Yamaha dealer zo snel
mogelijk het antivriesgehalte van
de koelvloeistof controleren om te
voorkomen dat de effectiviteit van
de koelvloeistof afneemt.
[DCA10473]
5. Breng het stroomlijnpaneel aan.
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau1
2
1. Dop koelvloeistofreservoirInhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1




Periodiek onderhoud en afstelling
7-17
1
2
3
4
5
67
8
9
10
11
12
DAU66520
Om de koelvloeistof te verversen 1. Zet de machine op een vlakke onder- grond en laat het motorblok indien no-
dig afkoelen.
2. Verwijder stroomlijnpaneel B en pa- neel D. (Zie pagina 7-9.)
3. Schuif een opvangbak onder de motor
om de gebruikte koelvloeistof op te
vangen.
4. Verwijder de radiatorvuldop.
WAARSCHUWING! Probeer nooit
om de radiatorvuldop te verwijde-
ren als de motor warm is.
[DWA10382]
5. Verwijder de aftapplug voor koelvloei-stof en de pakking om het koelsy-
steem af te tappen. 6. Verwijder de dop van het koelvloeistof-
reservoir.
7. Verwijder het koel vloeistofreservoir
door de bouten te verwijderen en keer
dan het reservoir ondersteboven om
het leeg te maken. 8. Spoel het koelsysteem nadat alle koel-
vloeistof is uitgestroomd grondig door
met schoon leidingwater.
9. Monteer het koel vloeistofreservoir
door de bouten aan te brengen.
10. Monteer de aftapplug voor koelvloei- stof met een nieuwe pakking en zet de
plug dan vast met het voorgeschreven
aanhaalmoment.
11. Giet de voorgeschreven hoeveelheid van de gespecificeer de koelvloeistof in
de koelvloeistofradiator en in het re-
servoir.1. Radiatorvuldop
1
1. Aftapplug koelvloeistof
2. Pakking
1. Dop koelvloeistofreservoir
121
1. Koelvloeistofreservoir
2. BoutAanhaalmoment: Aftapplug koelvloeistof:10 N·m (1.0 kgf·m, 7.2 lb·ft)
1
2




Periodiek onderhoud en afstelling
7-18
1
2
3
4
5
678
9
10
11
12

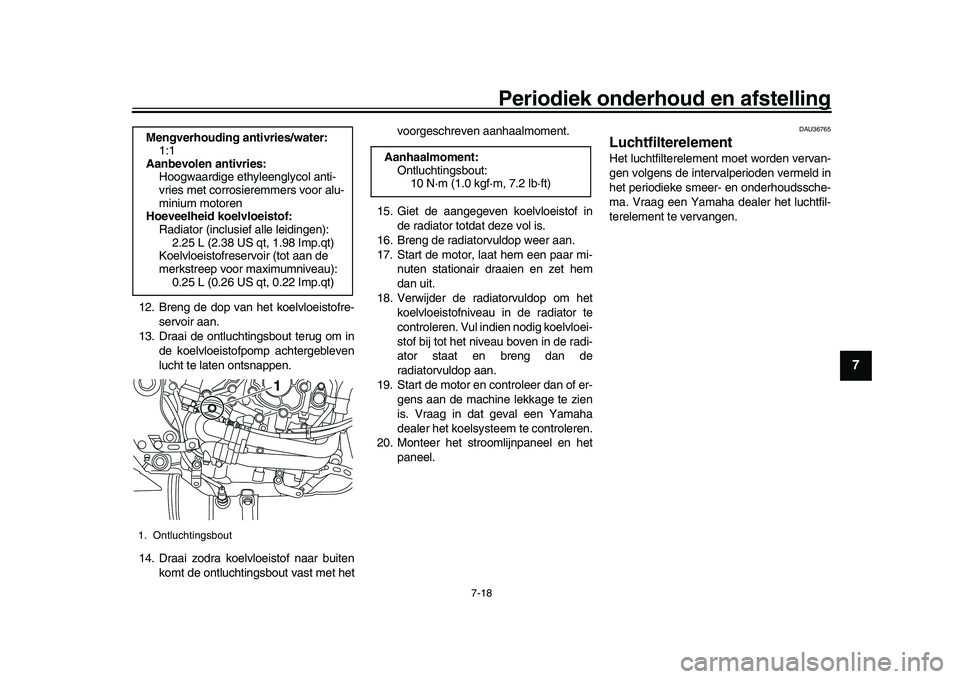

12. Breng de dop van het koelvloeistofre- servoir aan.
13. Draai de ontluchtingsbout terug om in de koelvloeistofpomp achtergebleven
lucht te laten ontsnappen.
14. Draai zodra koelvloeistof naar buiten komt de ontluchtingsbout vast met het voorgeschreven aanhaalmoment.
15. Giet de aangegeven koelvloeistof in de radiator totdat deze vol is.
16. Breng de radiatorvuldop weer aan.
17. Start de motor, laat hem een paar mi- nuten stationair draaien en zet hem
dan uit.
18. Verwijder de radiatorvuldop om het koelvloeistofniveau in de radiator te
controleren. Vul indien nodig koelvloei-
stof bij tot het niveau boven in de radi-
ator staat en breng dan de
radiatorvuldop aan.
19. Start de motor en controleer dan of er- gens aan de machine lekkage te zien
is. Vraag in dat geval een Yamaha
dealer het koelsysteem te controleren.
20. Monteer het stroomlijnpaneel en het paneel.
DAU36765
LuchtfilterelementHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vraag een Yamaha dealer het luchtfil-
terelement te vervangen.
Mengverhouding antivries/water:
1:1
Aanbevolen antivries: Hoogwaardige ethyleenglycol anti-
vries met corrosieremmers voor alu-
minium motoren
Hoeveelheid koelvloeistof:
Radiator (inclusief alle leidingen): 2.25 L (2.38 US qt, 1.98 Imp.qt)
Koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Ontluchtingsbout
1
Aanhaalmoment:Ontluchtingsbout:10 N·m (1.0 kgf·m, 7.2 lb·ft)




Periodiek onderhoud en afstelling
7-19
1
2
3
4
5
67
8
9
10
11
12
DAU44735
Stationair toerental controlerenControleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
DAU21386

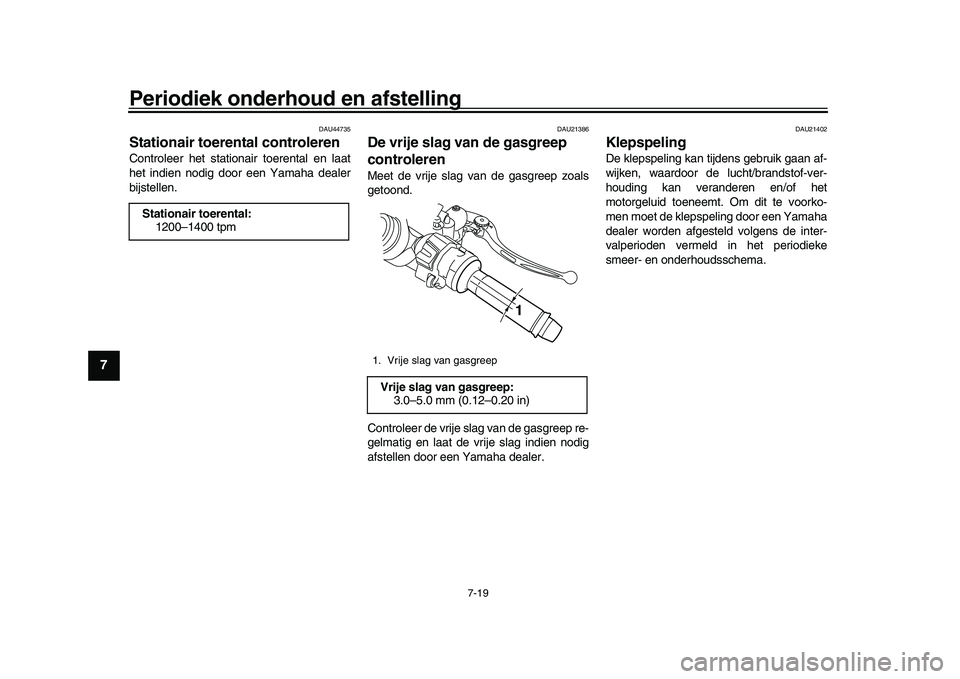

De vrije slag van de gasgreep
controlerenMeet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
DAU21402
KlepspelingDe klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
Stationair toerental:
1200–1400 tpm
1. Vrije slag van gasgreepVrije slag van gasgreep: 3.0–5.0 mm (0.12–0.20 in)
1




Periodiek onderhoud en afstelling
7-20
1
2
3
4
5
678
9
10
11
12
DAU70961
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen door
de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA18370

Rijden met deze machine met een
onjuiste bandspanning kan leiden
tot verlies van de controle met mo-
gelijk ernstig letsel of overlijden tot
gevolg.

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk isaan de omgevingstemperatuur).
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machinekan leiden tot een ongeval.
Inspectie van banden
Vóór elke rit moeten de banden worden ge- controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472

Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.

De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
Bandenspanning bij koude banden:
Voor:250 kPa (2.50 kgf/cm
2, 36 psi)
Achter:
290 kPa (2.90 kgf/cm2, 42 psi)
Maximale belasting*: 187 kg (412 lb)
* Totaal gewicht van bestuurder, pas- sagier, bagage en accessoires
1. Wang van band
2. Bandprofieldiepte
Minimale bandprofieldiepte (voor en
achter): 1.6 mm (0.06 in)




Periodiek onderhoud en afstelling
7-21
1
2
3
4
5
67
8
9
10
11
12
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.

Rijd niet te snel direct na het verwis-
selen van een band. Het bandopper-
vlak dient eerst te zijn ingereden
voordat het zijn optimale eigen-schappen verkrijgt.
Bandeninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van veroudering. Oude banden moeten worden
gecontroleerd door een bandenspecialist
om na te gaan of ze geschikt zijn voor ver-
der gebruik.
WAARSCHUWING
DWA10482

Monteer altijd v
oor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen het
weggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.

Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.

Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-komen.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden door Yamaha goedge-
keurd voor dit model.
WAARSCHUWING
DWA10601
Deze motorfiets is uitgerust met speciale
banden die geschikt voor zeer hoge rij-
snelheden. Let op het volgende om deze
banden zo effectief mogelijk te kunnen
gebruiken.
Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.

Gloednieuwe banden bieden op
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voorband: Maat:120/70 ZR17MC (58W)
Fabrikant/model:
BRIDGESTONE/BATTLAX RA-
CING STREET RS10F
Achterband:
Maat:190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W)
(YZF-R1M)
Fabrikant/model: BRIDGESTONE/BATTLAX RA-
CING STREET RS10R
VOOR en ACHTER: Bandventiel:
TR412
Luchtventielbuis: #9100 (origineel)




Periodiek onderhoud en afstelling
7-22
1
2
3
4
5
678
9
10
11
12
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.

Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.

Pas de bandspanning steeds aanvolgens de rijomstandigheden.
DAU66460
Magnesium gietwielenLet voor maximale prestaties, duurzaam-
heid en een veilige werking van uw motor-
fiets op de volgende punten met betrekking
tot deze wielen.
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.

Na het vervangen van een band of wiel
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel kan re-
sulteren in slechte prestaties, slechte
rijeigenschappen en een kortere le-
vensduur van de band.
Deze wielen zijn gemaakt van magnesium
en vereisen speciale zorg.

Gebruik voor het uitbalanceren van
het wiel plakgewicht en om krassen op
het wiel te voorkomen.

Controleer het wiel regelmatig op inke-
pingen en krassen. Gebruik een lak-
stift of een ander afdekmiddel om
corrosie te voorkomen.

Volg voor reiniging de instructies op pagina 8-1.




Periodiek onderhoud en afstelling
7-23
1
2
3
4
5
67
8
9
10
11
12
DAU67342
Vrije slag van de
koppelingshendel afstellenMeet de vrije slag van de koppelingshendel
zoals getoond.
Controleer de vrije slag van de koppelings-
hendel regelmatig en stel indien nodig als
volgt af.
Draai de stelbout van de koppelingsspeling
op de koppelingshendel richting (a) voor
meer vrije slag van de koppelingshendel.
Draai de stelbout richting (b) voor minder
vrije slag van de koppelingshendel.
OPMERKINGGa als volgt te werk als op de hierboven be-
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel nietwordt gehaald.
1. Draai de stelbout bij de koppelings- hendel richting (a) om de koppelings-
kabel losser te stellen.
2. Verwijder stroomlijnpaneel B. (Zie pagina 7-9.)
3. Stel de borgmoer losser verder naar beneden op de koppelingskabel.
4. Draai de stelmoer van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel. 5. Draai de borgmoer aan.
6. Breng het stroomlijnpaneel aan.
1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendelVrije slag van koppelingshendel:
10.0–15.0 mm (0.39–0.59 in)
1
2 (a)
(b)
1. Borgmoer
2. Stelmoer voor vrije slag van de
koppelingshendel
1 2
(a)(b)
