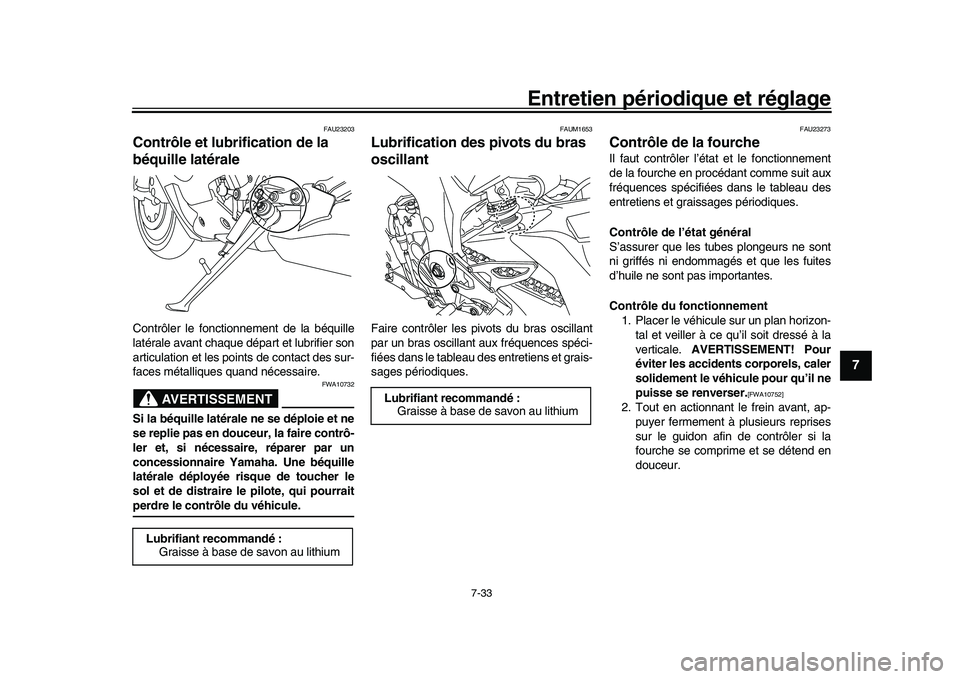

YAMAHA YZF-R1M 2017 Notices Demploi (in French)

Entretien périodique et réglage
7-33
1
2
3
4
5
678
9
10
11
12
FAU23203
Contrôle et lubrification de la
béquille latéraleContrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un
concessionnaire Yamaha. Une béquille
latérale déployée risque de toucher le
sol et de distraire le pilote, qui pourraitperdre le contrôle du véhicule.
FAUM1653
Lubrification des pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
FAU23273
Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement 1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap- puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
Lubrifiant recommandé : Graisse à base de savon au lithium
Lubrifiant recommandé :Graisse à base de savon au lithium

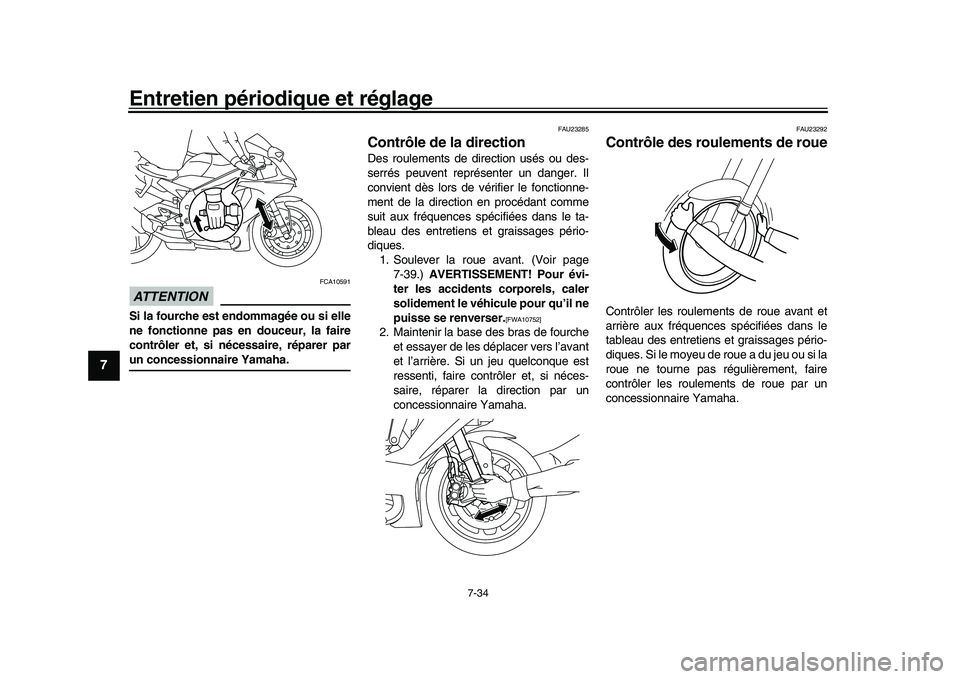

Entretien périodique et réglage
7-34
1
2
3
4
5
67
8
9
10
11
12
ATTENTION
FCA10591
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
FAU23285
Contrôle de la directionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. 1. Soulever la roue avant. (Voir page
7-39.) AVERTISSEMENT! Pour évi-
ter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un
concessionnaire Yamaha.
FAU23292
Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.

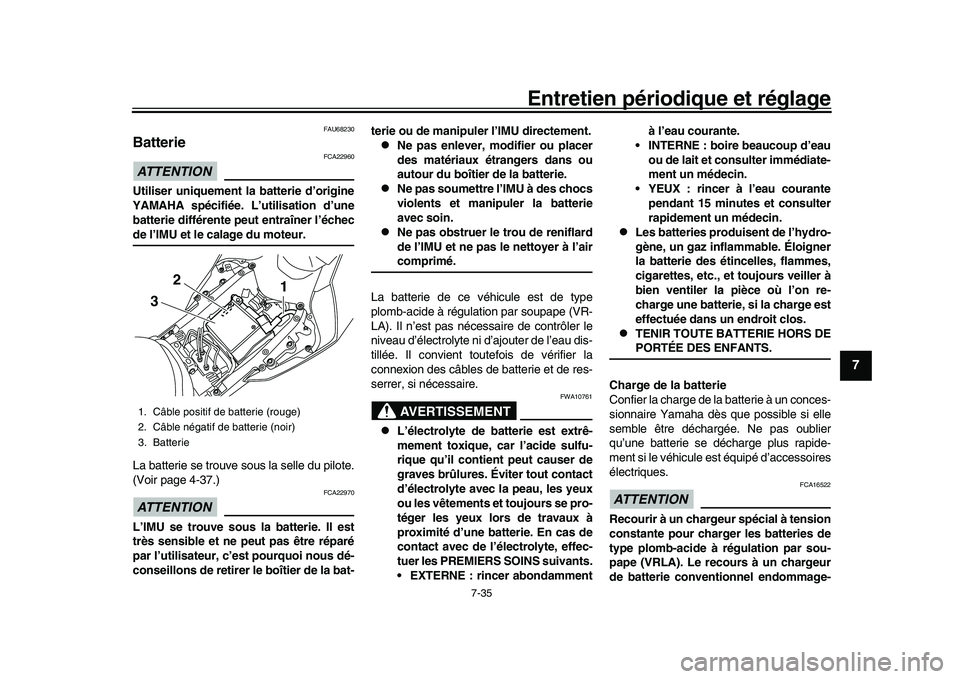

Entretien périodique et réglage
7-35
1
2
3
4
5
678
9
10
11
12
FAU68230
BatterieATTENTION
FCA22960
Utiliser uniquement la batterie d’origine
YAMAHA spécifiée. L’utilisation d’une
batterie différente peut entraîner l’échecde l’IMU et le calage du moteur.
La batterie se trouve sous la selle du pilote.
(Voir page 4-37.)ATTENTION
FCA22970
L’IMU se trouve sous la batterie. Il est
très sensible et ne peut pas être réparé
par l’utilisateur, c’est pourquoi nous dé-
conseillons de retirer le boîtier de la bat- terie ou de manipuler l’IMU directement.

Ne pas enlever, modifier ou placer
des matériaux étrangers dans ou
autour du boîtier de la batterie.

Ne pas soumettre l’IMU à des chocs
violents et manipuler la batterie
avec soin.

Ne pas obstruer le trou de reniflard
de l’IMU et ne pas le nettoyer à l’aircomprimé.
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape (VR-
LA). Il n’est pas nécessaire de contrôler le
niveau d’électrolyte ni d’ajouter de l’eau dis-
tillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.AVERTISSEMENT
FWA10761

L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Évit er tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.

Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.

TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-
1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
3. Batterie
1
2
3

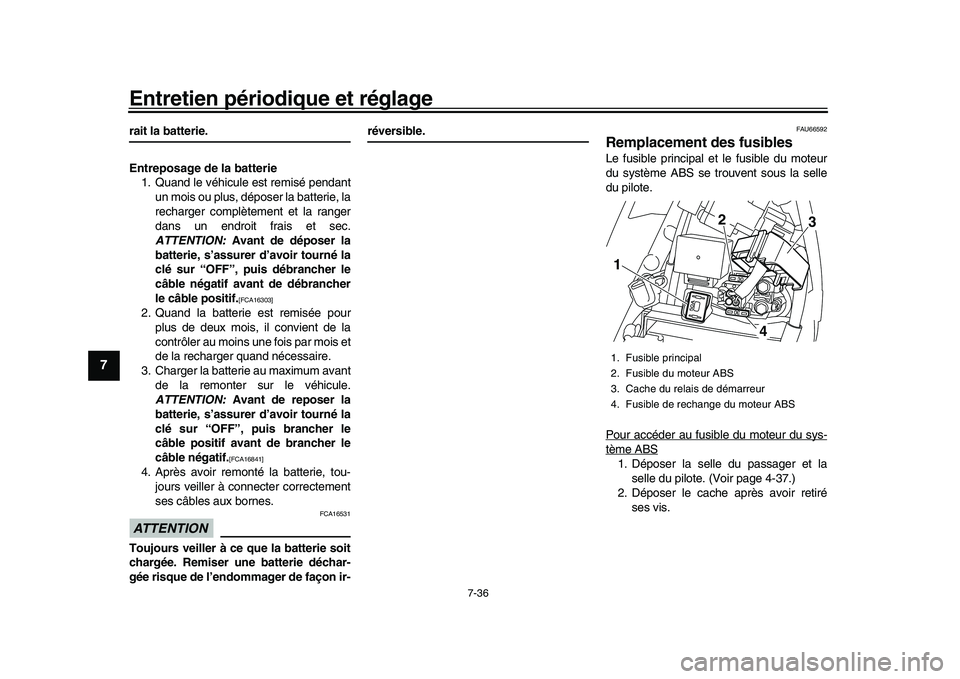

Entretien périodique et réglage
7-36
1
2
3
4
5
67
8
9
10
11
12
rait la batterie.
Entreposage de la batterie 1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION: Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16303]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION: Avant de reposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16841]
4. Après avoir remonté la batterie, tou- jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-
réversible.
FAU66592
Remplacement des fusiblesLe fusible principal et le fusible du moteur
du système ABS se trouvent sous la selle
du pilote.
Pour accéder au fusible du moteur du sys-tème ABS1. Déposer la selle du passager et laselle du pilote. (Voir page 4-37.)
2. Déposer le cache après avoir retiré ses vis.1. Fusible principal
2. Fusible du moteur ABS
3. Cache du relais de démarreur
4. Fusible de rechange du moteur ABS1 2
4
3

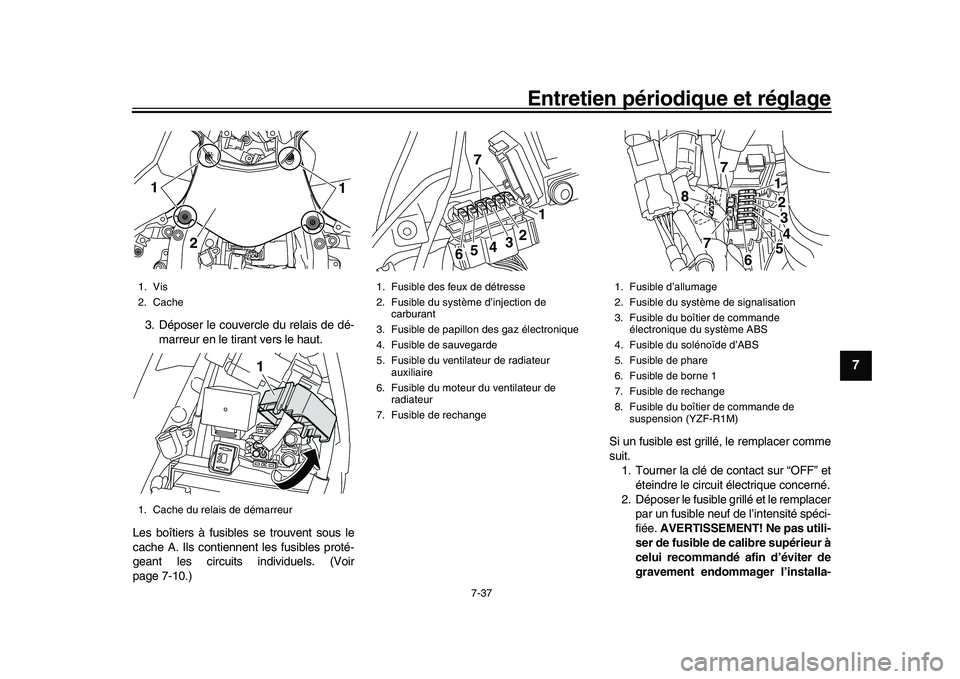

Entretien périodique et réglage
7-37
1
2
3
4
5
678
9
10
11
12
3. Déposer le couvercle du relais de dé- marreur en le tirant vers le haut.
Les boîtiers à fusibles se trouvent sous le
cache A. Ils contiennent les fusibles proté-
geant les circuits individuels. (Voir
page 7-10.) Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT! Ne pas utili-
ser de fusible de calibre supérieur à
celui recommandé afin d’éviter de
gravement endommager l’installa-1. Vis
2. Cache
1. Cache du relais de démarreur1 1
2
1
1. Fusible des feux de détresse
2. Fusible du système d’injection de
carburant
3. Fusible de papillon des gaz électronique
4. Fusible de sauvegarde
5. Fusible du ventilateur de radiateur auxiliaire
6. Fusible du moteur du ventilateur de radiateur
7. Fusible de rechange
1
2
3
4
5
6 7
1. Fusible d’allumage
2. Fusible du système de signalisation
3. Fusible du boîtier de commande
électronique du système ABS
4. Fusible du solénoïde d’ABS
5. Fusible de phare
6. Fusible de borne 1
7. Fusible de rechange
8. Fusible du boîtier de commande de suspension (YZF-R1M)
1
23
45
6
7
8
7

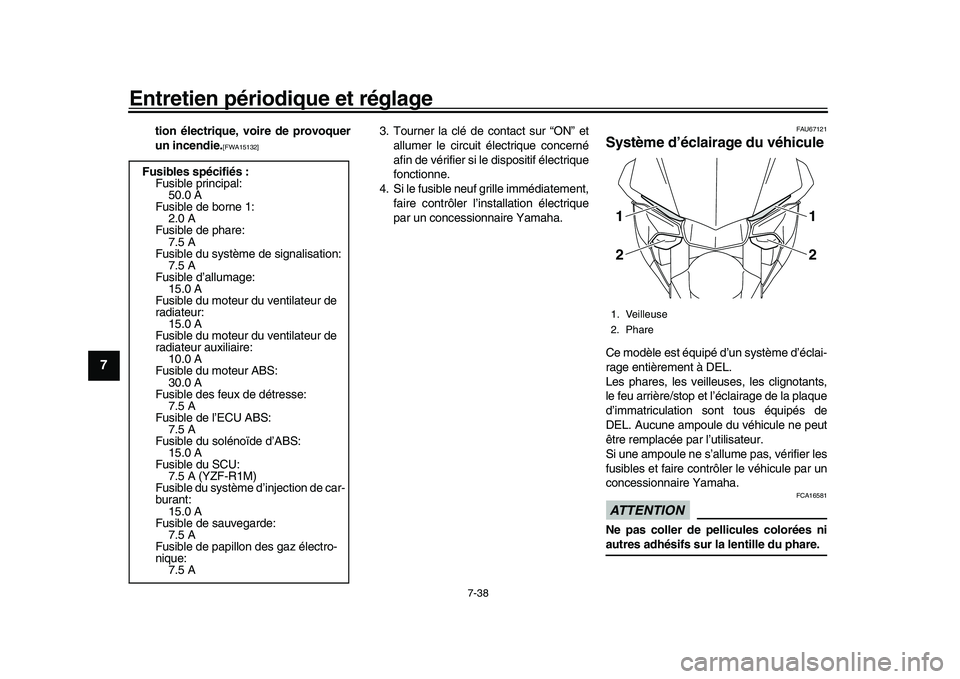

Entretien périodique et réglage
7-38
1
2
3
4
5
67
8
9
10
11
12
tion électrique, voire de provoquer
un incendie.
[FWA15132]
3. Tourner la clé de contact sur “ON” et allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU67121
Système d’éclairage du véhiculeCe modèle est équipé d’un système d’éclai-
rage entièrement à DEL.
Les phares, les veill euses, les clignotants,
le feu arrière/stop et l’éclairage de la plaque
d’immatriculation sont tous équipés de
DEL. Aucune ampoule du véhicule ne peut
être remplacée par l’utilisateur.
Si une ampoule ne s’allume pas, vérifier les
fusibles et faire contrôler le véhicule par un
concessionnaire Yamaha.ATTENTION
FCA16581
Ne pas coller de pellicules colorées niautres adhésifs sur la lentille du phare.
Fusibles spécifiés :
Fusible principal:50.0 A
Fusible de borne 1: 2.0 A
Fusible de phare:
7.5 A
Fusible du système de signalisation: 7.5 A
Fusible d’allumage: 15.0 A
Fusible du moteur du ventilateur de
radiateur: 15.0 A
Fusible du moteur du ventilateur de
radiateur auxiliaire: 10.0 A
Fusible du moteur ABS:
30.0 A
Fusible des feux de détresse: 7.5 A
Fusible de l’ECU ABS: 7.5 A
Fusible du solénoïde d’ABS:
15.0 A
Fusible du SCU: 7.5 A (YZF-R1M)
Fusible du système d’injection de car-
burant: 15.0 A
Fusible de sauvegarde: 7.5 A
Fusible de papillon des gaz électro-
nique: 7.5 A1. Veilleuse
2. Phare
12
1
2

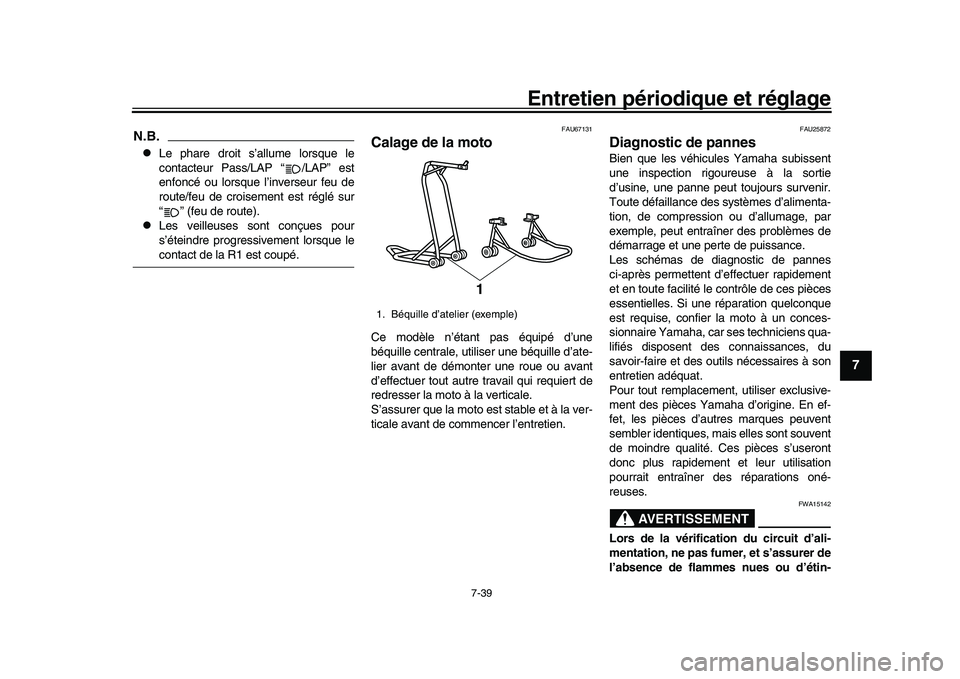

Entretien périodique et réglage
7-39
1
2
3
4
5
678
9
10
11
12
N.B.
Le phare droit s’allume lorsque le
contacteur Pass/LAP “ /LAP” est
enfoncé ou lorsque l’inverseur feu de
route/feu de croisement est réglé sur
“ ” (feu de route).

Les veilleuses sont conçues pour
s’éteindre progressivement lorsque lecontact de la R1 est coupé.
FAU67131
Calage de la motoCe modèle n’étant pas équipé d’une
béquille centrale, utiliser une béquille d’ate-
lier avant de démonter une roue ou avant
d’effectuer tout autre travail qui requiert de
redresser la moto à la verticale.
S’assurer que la moto est stable et à la ver-
ticale avant de commencer l’entretien.
FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.

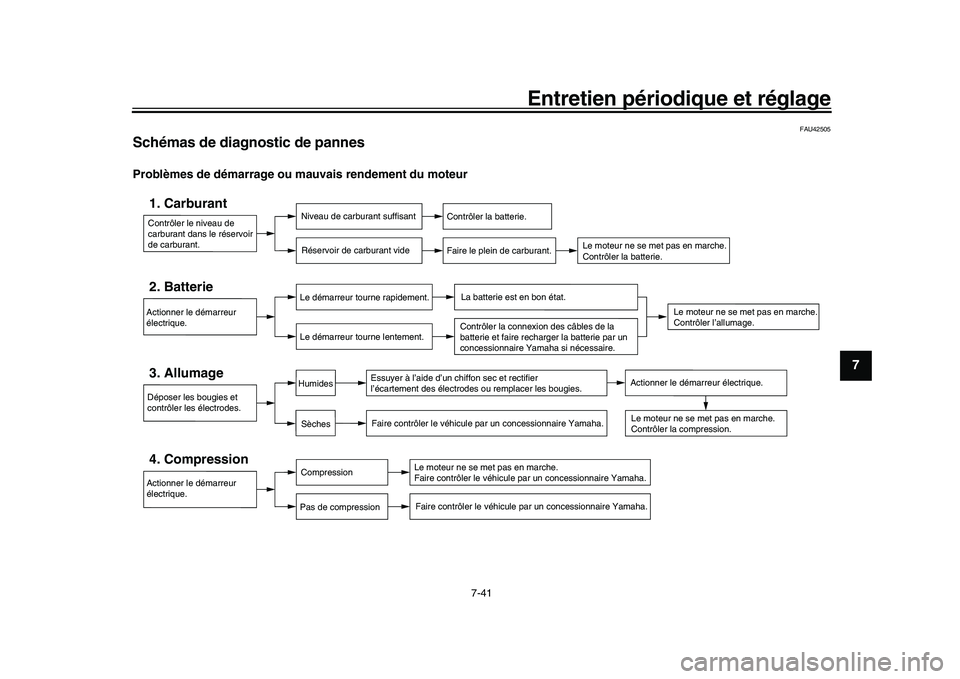

Les schémas de diagnostic de pannes
ci-après permettent d’effectuer rapidement
et en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’ autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin-
1. Béquille d’atelier (exemple)
1




Entretien périodique et réglage
7-40
1
2
3
4
5
67
8
9
10
11
12

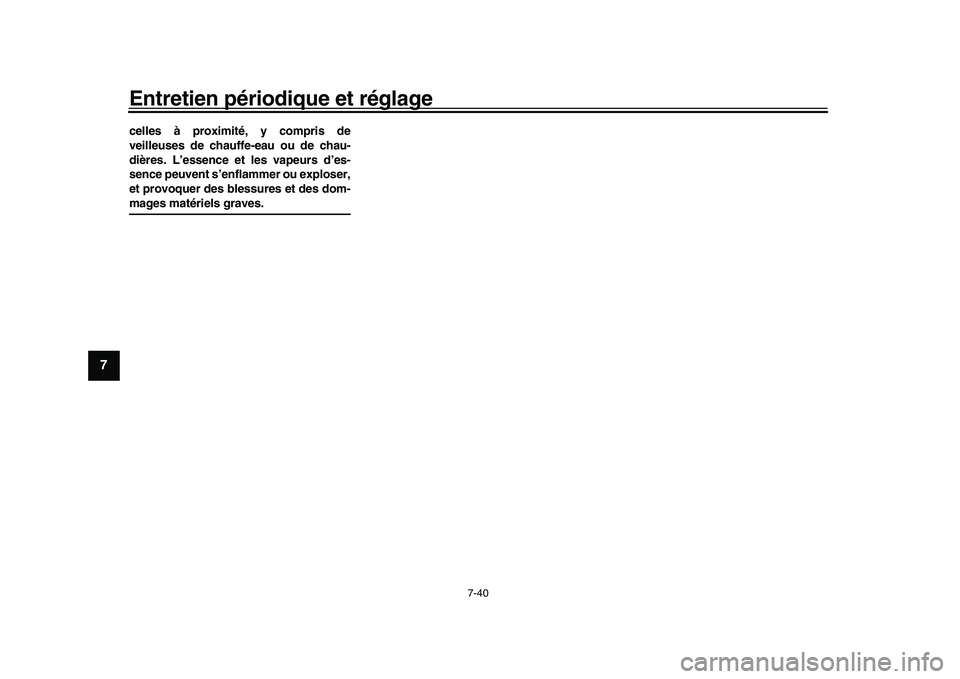

celles à proximité, y compris de
veilleuses de chauffe-eau ou de chau-
dières. L’essence et les vapeurs d’es-
sence peuvent s’enflammer ou exploser,
et provoquer des blessures et des dom-mages matériels graves.



Entretien périodique et réglage
7-41
1
2
3
4
5
678
9
10
11
12
FAU42505
Schémas de diagnostic de pannesProblèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Compression
Compression
Pas de compression
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
Faire contrôler le véhicule par un concessionnaire Yamaha.




Entretien périodique et réglage
7-42
1
2
3
4
5
67
8
9
10
11
12

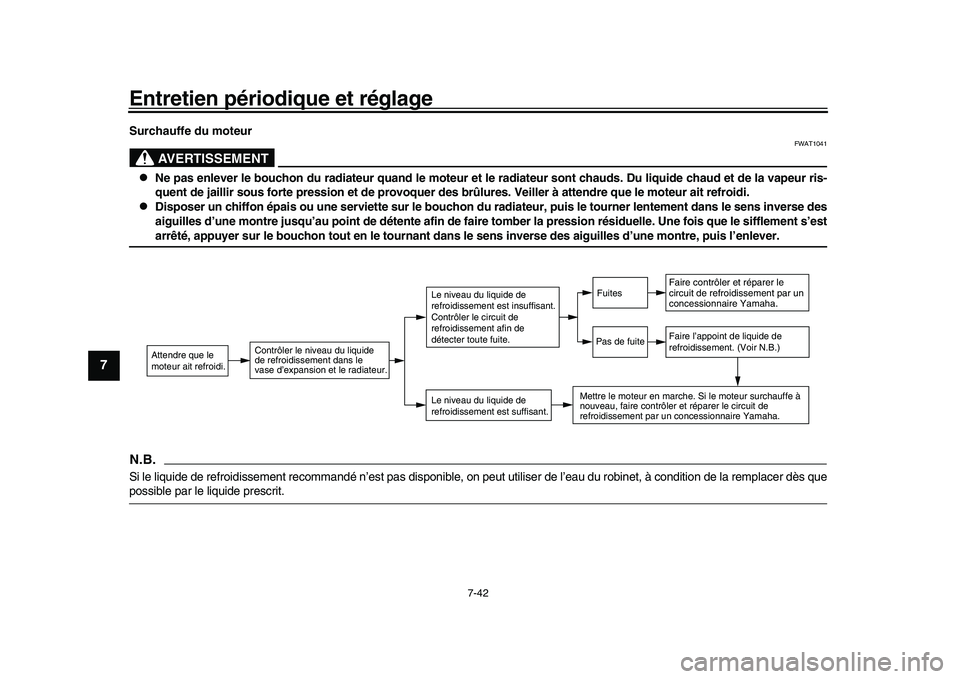

Surchauffe du moteur
AVERTISSEMENT
FWAT1041

Ne pas enlever le bouchon du radiateur quand le moteur et le radi ateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.

Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de fair e tomber la pression résiduelle. Une fois que le sifflement s’estarrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la rempl acer dès quepossible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
