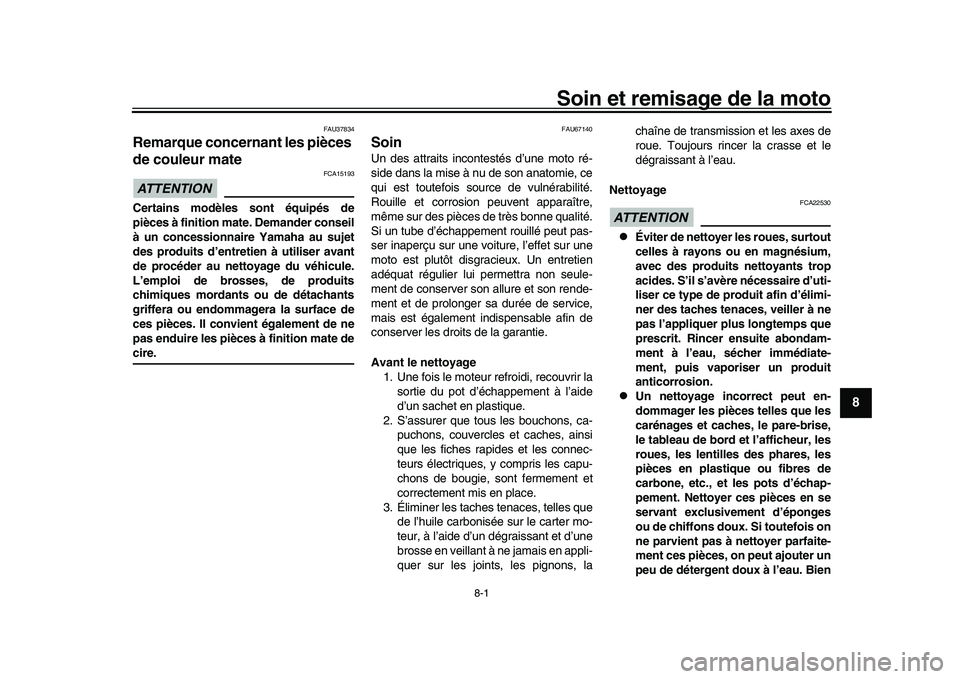

Soin et remisage de la moto
FAU37834
Remarque concernant les pièces
de couleur mateATTENTION
FCA15193
Certains modèles sont équipés de
pièces à finition mate. Demander conseil
à un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate decire.
FAU67140
SoinUn des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage 1. Une fois le moteur refroidi, recouvrir la sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca- puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3. Éliminer les taches tenaces, telles que de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la chaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA22530

Éviter de nettoyer les roues, surtout
celles à rayons ou en magnésium,
avec des produits nettoyants trop
acides. S’il s’avère nécessaire d’uti-
liser ce type de produit afin d’élimi-
ner des taches tenaces, veiller à ne
pas l’appliquer plus longtemps que
prescrit. Rincer ensuite abondam-
ment à l’eau, sécher immédiate-
ment, puis vaporiser un produit
anticorrosion.

Un nettoyage incorrect peut en-
dommager les pièces telles que les
carénages et caches, le pare-brise,
le tableau de bord et l’afficheur, les
roues, les lentilles des phares, les
pièces en plastique ou fibres de
carbone, etc., et les pots d’échap-
pement. Nettoyer ces pièces en se
servant exclusivement d’éponges
ou de chiffons doux. Si toutefois on
ne parvient pas à nettoyer parfaite-
ment ces pièces, on peut ajouter un
peu de détergent doux à l’eau. Bien




Soin et remisage de la moto
8-2
1
2
3
4
5
6
78
9
10
11
12
veiller à rincer abondamment à
l’eau afin d’éliminer toute trace de
détergent, car celui-ci abîmerait les
pièces en plastique.

Éviter tout contact de produits
chimiques mordants sur les pièces
en plastique ou le pot d’échappe-
ment. Ne pas utiliser des éponges
ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.

Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue et de bras
oscillant, de fourche et des freins),
composants électriques (fiches ra-
pides, connecteurs, instruments,
contacteurs et feux) et les mises àl’air.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour
faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des
routes salées.N.B.Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer la moto à l’eau froide addi- tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION: Ne pas utiliser d’eau
chaude, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10792]
2. Après avoir séché la moto, la protéger de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses sur-
faces métalliques, y compris les
surfaces chromées ou nickelées, à l’exception du pot d’échappement en
titane.
Nettoyage du pare-brise
Éviter d’employer un produit de nettoyage
alcalin ou fortement acide, de l’essence, du
liquide de frein ou tout autre dissolvant. Net-
toyer le pare-brise à l’aide d’une éponge ou
d’un chiffon imbibé de détergent neutre,
puis rincer abondamment à l’eau claire.
Pour les taches tenaces, il convient d’utili-
ser un produit nettoyant spécial pour
pare-brise de Yamaha ou d’une autre
bonne marque. Certains produits de net-
toyage pour plastiques risquent de griffer la
surface du pare-brise. Avant d’employer ce
genre de produit, faire un essai en polissant
une zone qui ne gêne pas la visibilité.
Nettoyage du pot d’échappement en titaneCe modèle est équipé d’un pot d’échappe-
ment en titane. Celui-ci requiert les soins
particuliers suivants.
Nettoyer le pot d’échappement en ti-
tane exclusivement avec des chiffons
ou éponges propres et doux et à l’eau
additionnée de détergent doux. Si tou-
tefois le détergent doux ne parvient
pas à nettoyer parfaitement le pot
d’échappement, on peut recourir à des
produits alcalins et à une brosse à




Soin et remisage de la moto
8-3
1
2
3
4
5
6
789
10
11
12

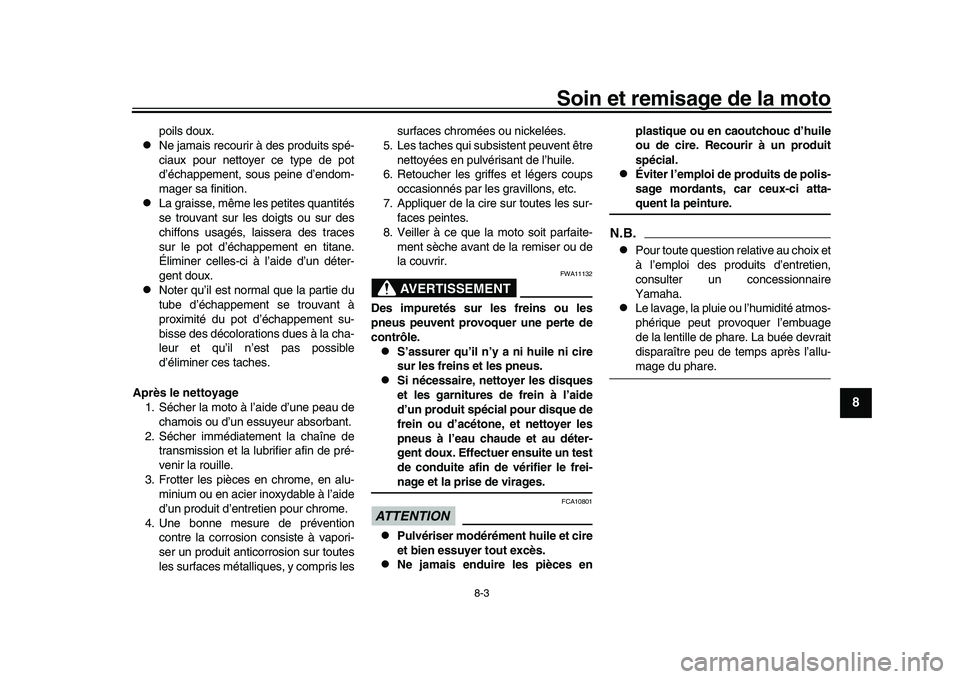

poils doux.

Ne jamais recourir à des produits spé-
ciaux pour nettoyer ce type de pot
d’échappement, sous peine d’endom-
mager sa finition.

La graisse, même les petites quantités
se trouvant sur les doigts ou sur des
chiffons usagés, laissera des traces
sur le pot d’échappement en titane.
Éliminer celles-ci à l’aide d’un déter-
gent doux.

Noter qu’il est normal que la partie du
tube d’échappement se trouvant à
proximité du pot d’échappement su-
bisse des décolorations dues à la cha-
leur et qu’il n’est pas possible
d’éliminer ces taches.
Après le nettoyage 1. Sécher la moto à l’aide d’une peau de chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu- minium ou en acier inoxydable à l’aide
d’un produit d’entretien pour chrome.
4. Une bonne mesure de prévention contre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur- faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11132
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.

Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectue r ensuite un test
de conduite afin de vérifier le frei-nage et la prise de virages.
ATTENTION
FCA10801

Pulvériser modérément huile et cire
et bien essuyer tout excès.

Ne jamais enduire les pièces en plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.

Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.
Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.

Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-mage du phare.




Soin et remisage de la moto
8-4
1
2
3
4
5
6
78
9
10
11
12

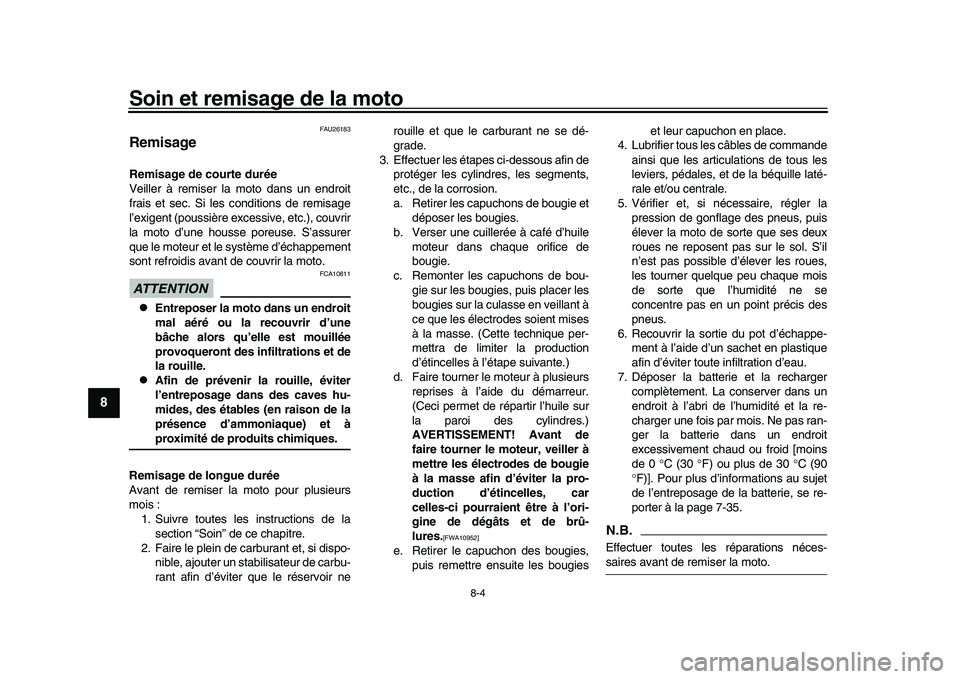

FAU26183
RemisageRemisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière exce ssive, etc.), couvrir
la moto d’une housse poreuse. S’assurer
que le moteur et le système d’échappement
sont refroidis avant de couvrir la moto.ATTENTION
FCA10811

Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une
bâche alors qu’elle est mouillée
provoqueront des infiltrations et de
la rouille.

Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois : 1. Suivre toutes les instructions de la section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo- nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne rouille et que le carburant ne se dé-
grade.
3. Effectuer les étapes ci-dessous afin de protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car
celles-ci pourraient être à l’ori-
gine de dégâts et de brû-
lures.
[FWA10952]
e. Retirer le capuchon des bougies,puis remettre ensuite les bougies et leur capuchon en place.
4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie du pot d’échappe- ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois pa r mois. Ne pas ran-
ger la batterie dans un endroit
excessivement chaud ou froid [moins
de 0 ° C (30 °F) ou plus de 30 °C (90
° F)]. Pour plus d’informations au sujet
de l’entreposage de la batterie, se re-
porter à la page 7-35.
N.B.Effectuer toutes les réparations néces-saires avant de remiser la moto.




9-1
1
2
3
4
5
6
7
8910
11
12
Caractéristiques
FAU70621
Dimensions:Longueur hors tout:2055 mm (80.9 in)
Largeur hors tout: 690 mm (27.2 in)
Hauteur hors tout: 1150 mm (45.3 in)
Hauteur de la selle:
855 mm (33.7 in) (YZF-R1)
860 mm (33.9 in) (YZF-R1M)
Empattement:
1405 mm (55.3 in)
Garde au sol: 130 mm (5.12 in)
Rayon de braquage minimum: 3.3 m (10.83 ft)Poids:Poids à vide:200 kg (441 lb) (YZF-R1)
201 kg (443 lb) (YZF-R1M)Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement:
Refroidissement liquide
Dispositif de co mmande des soupapes:
Double ACT
Disposition du ou des cylindres: En ligne
Nombre de cylindres:
4 cylindres
Cylindrée: 998 cm
3
Alésage × course:
79.0 × 50.9 mm (3.11 × 2.00 in)
Taux de compression:
13.0 : 1
Système de démarrage: Démarreur électrique
Système de graissage: Carter humideHuile moteur:Marque recommandée:YAMALUBE
Type: Entièrement synthétique
Viscosités SAE:
10W-40, 15W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur: Changement d’huile:
3.90 L (4.12 US qt, 3.43 Imp.qt)
Avec dépose du filtre à huile: 4.10 L (4.33 US qt, 3.61 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris):
2.25 L (2.38 US qt, 1.98 Imp.qt)Filtre à air:Élément du filtre à air:Élément en papier huilé
Carburant:Carburant recommandé:Essence super sans plomb (essence-alco-
ol [E10] acceptable)
Capacité du réservoir:
17 L (4.5 US gal, 3.7 Imp.gal)
Quantité de la réserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:2CR4Bougie(s):Fabricant/modèle: NGK/LMAR9E-J
Écartement des électrodes: 0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Taux de réduction primaire:
1.634 (67/41)
Transmission finale: Chaîne
Taux de réduction secondaire: 2.563 (41/16)
Type de boîte de vitesses:
Prise constante, 6 rapports
Rapport de démultiplication: 1
re:
2.600 (39/15)
2e: 2.176 (37/17)




Caractéristiques
9-2
1
2
3
4
5
6
7
89
10
11
12

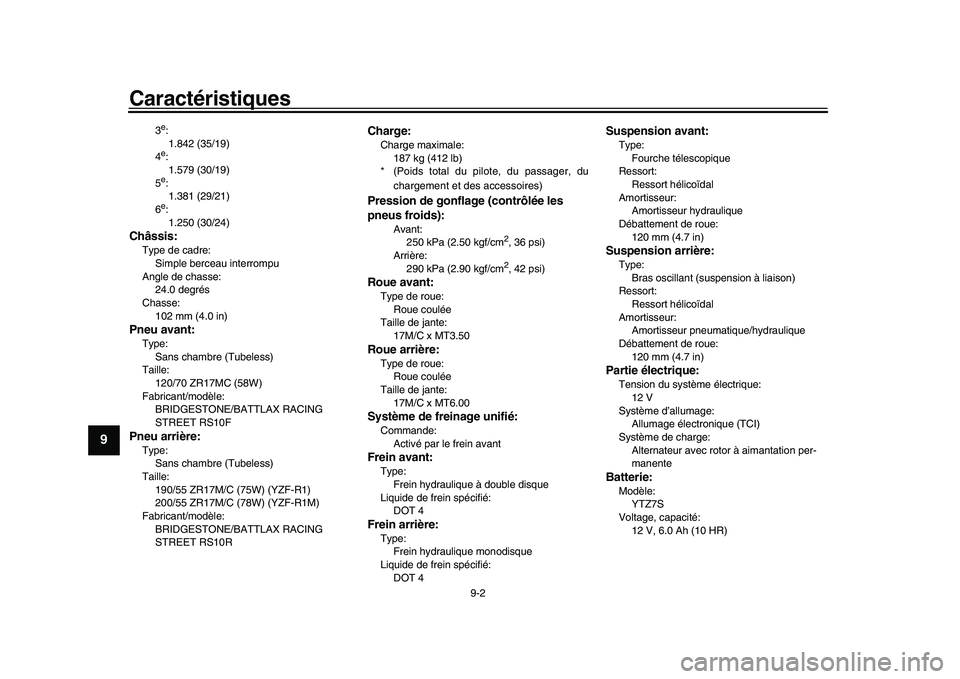

3e: 1.842 (35/19)
4e:
1.579 (30/19)
5e: 1.381 (29/21)
6e: 1.250 (30/24)
Châssis:Type de cadre: Simple berceau interrompu
Angle de chasse: 24.0 degrés
Chasse:
102 mm (4.0 in)Pneu avant:Type:Sans chambre (Tubeless)
Taille:
120/70 ZR17MC (58W)
Fabricant/modèle: BRIDGESTONE/BATTLAX RACING
STREET RS10FPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W) (YZF-R1M)
Fabricant/modèle:
BRIDGESTONE/BATTLAX RACING
STREET RS10R
Charge:Charge maximale:187 kg (412 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):
Avant: 250 kPa (2.50 kgf/cm
2, 36 psi)
Arrière:
290 kPa (2.90 kgf/cm2, 42 psi)
Roue avant:Type de roue:Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:Roue coulée
Taille de jante:
17M/C x MT6.00Système de freinage unifié:Commande:Activé par le frein avantFrein avant:Type:Frein hydraulique à double disque
Liquide de frein spécifié: DOT 4Frein arrière:Type:Frein hydraulique monodisque
Liquide de frein spécifié: DOT 4
Suspension avant:Type:Fourche télescopique
Ressort: Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique
Débattement de roue:
120 mm (4.7 in)Suspension arrière:Type:Bras oscillant (sus pension à liaison)
Ressort:
Ressort hélicoïdal
Amortisseur: Amortisseur pneumatique/hydraulique
Débattement de roue: 120 mm (4.7 in)Partie électrique:Tension du système électrique:12 V
Système d’allumage: Allumage électronique (TCI)
Système de charge:
Alternateur avec rotor à aimantation per-
manenteBatterie:Modèle:YTZ7S
Voltage, capacité: 12 V, 6.0 Ah (10 HR)




Caractéristiques
9-3
1
2
3
4
5
6
7
8910
11
12

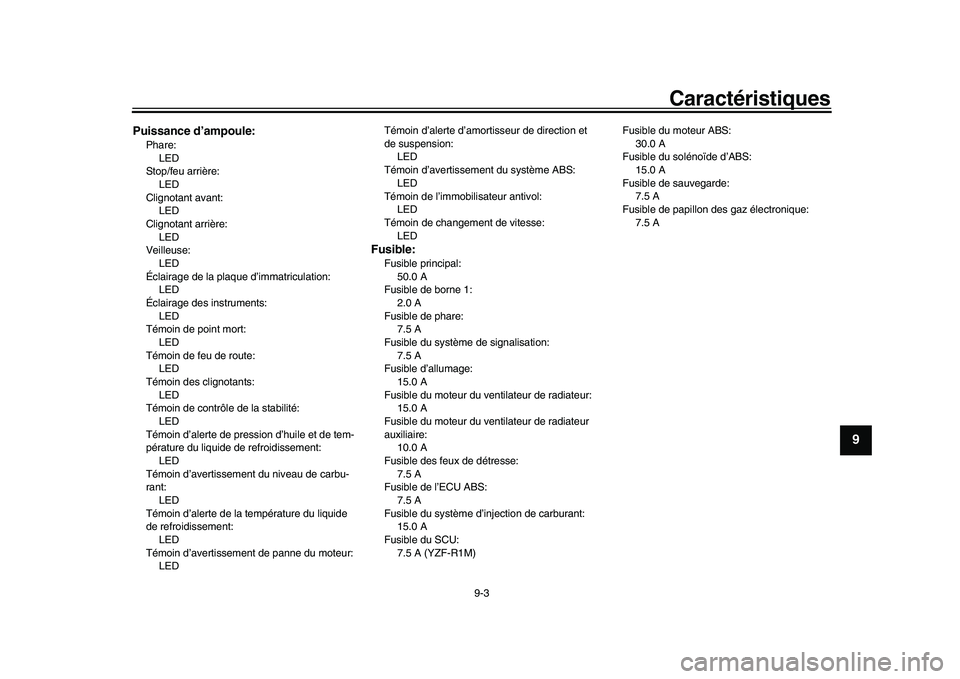

Puissance d’ampoule:Phare:LED
Stop/feu arrière: LED
Clignotant avant: LED
Clignotant arrière:
LED
Veilleuse: LED
Éclairage de la plaque d’immatriculation: LED
Éclairage des instruments:
LED
Témoin de point mort: LED
Témoin de feu de route: LED
Témoin des clignotants:
LED
Témoin de contrôle de la stabilité: LED
Témoin d’alerte de pression d’huile et de tem-
pérature du liquide de refroidissement: LED
Témoin d’avertissement du niveau de carbu-
rant: LED
Témoin d’alerte de la température du liquide
de refroidissement: LED
Témoin d’avertissement de panne du moteur: LED Témoin d’alerte d’amortisseur de direction et
de suspension:
LED
Témoin d’avertissement du système ABS: LED
Témoin de l’immobilisateur antivol:
LED
Témoin de changement de vitesse: LED
Fusible:Fusible principal:
50.0 A
Fusible de borne 1: 2.0 A
Fusible de phare: 7.5 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage: 15.0 A
Fusible du moteur du ventilateur de radiateur: 15.0 A
Fusible du moteur du ventilateur de radiateur
auxiliaire:
10.0 A
Fusible des feux de détresse:
7.5 A
Fusible de l’ECU ABS: 7.5 A
Fusible du système d’injection de carburant: 15.0 A
Fusible du SCU:
7.5 A (YZF-R1M) Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS:
15.0 A
Fusible de sauvegarde: 7.5 A
Fusible de papillon des gaz électronique:
7.5 A




10-1
1
2
3
4
5
6
7
8
910
11
12

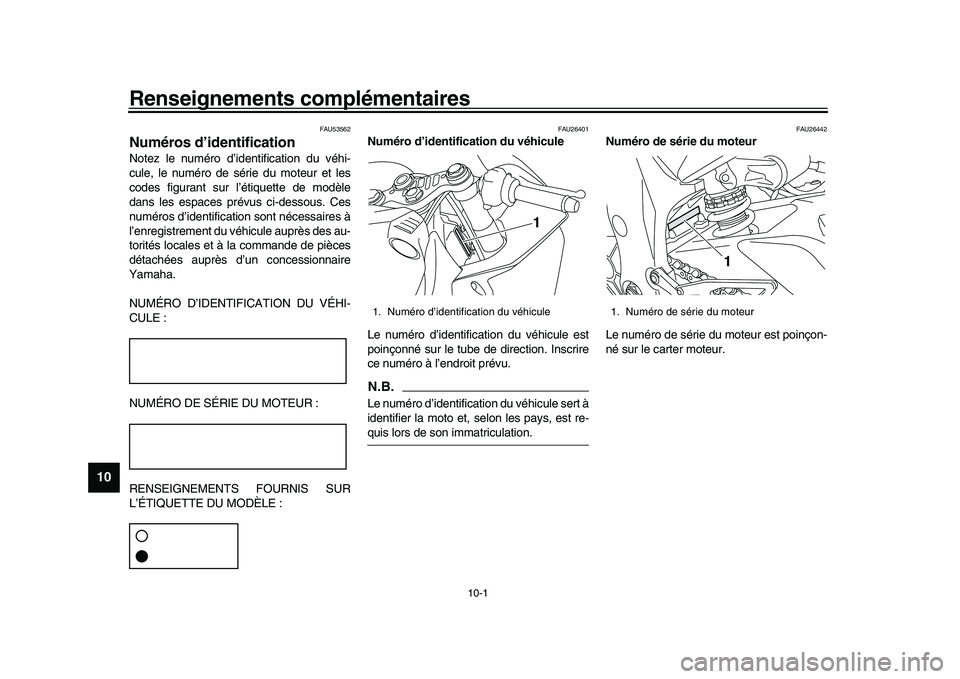

Renseignements complémentaires
FAU53562
Numéros d’identificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identificati on sont nécessaires à
l’enregistrement du véhicule auprès des au-
torités locales et à la commande de pièces
détachées auprès d’ un concessionnaire
Yamaha.
NUMÉRO D’IDENTIFICATION DU VÉHI-
CULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26442
Numéro de série du moteur
Le numéro de série du moteur est poinçon-
né sur le carter moteur.
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1




Renseignements complémentaires
10-2
1
2
3
4
5
6
7
8
91011
12

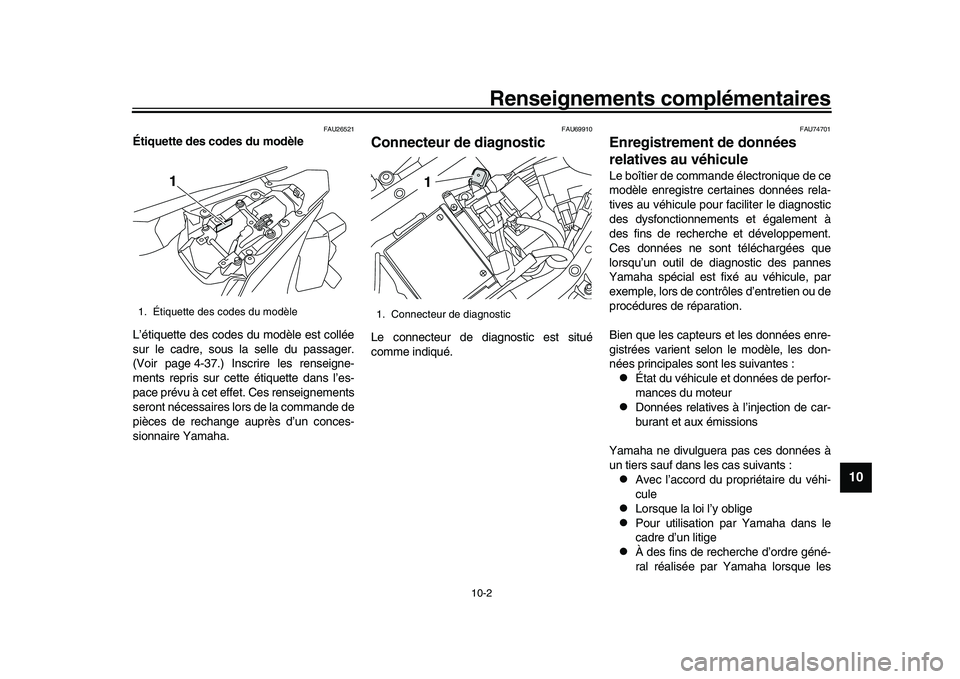

FAU26521
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager.
(Voir page 4-37.) Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.
FAU69910
Connecteur de diagnosticLe connecteur de diagnostic est situé
comme indiqué.
FAU74701
Enregistrement de données
relatives au véhiculeLe boîtier de commande électronique de ce
modèle enregistre certaines données rela-
tives au véhicule pour faciliter le diagnostic
des dysfonctionnements et également à
des fins de recherche et développement.
Ces données ne sont téléchargées que
lorsqu’un outil de diagnostic des pannes
Yamaha spécial est fixé au véhicule, par
exemple, lors de contrôles d’entretien ou de
procédures de réparation.
Bien que les capteurs et les données enre-
gistrées varient selon le modèle, les don-
nées principales sont les suivantes :
État du véhicule et données de perfor-
mances du moteur

Données relatives à l’injection de car-
burant et aux émissions
Yamaha ne divulguera pas ces données à
un tiers sauf dans les cas suivants :

Avec l’accord du propriétaire du véhi-
cule

Lorsque la loi l’y oblige

Pour utilisation par Yamaha dans le
cadre d’un litige

À des fins de rec herche d’ordre géné-
ral réalisée par Yamaha lorsque les
1. Étiquette des codes du modèle
1
1. Connecteur de diagnostic
1




Renseignements complémentaires
10-3
1
2
3
4
5
6
7
8
910
11
12

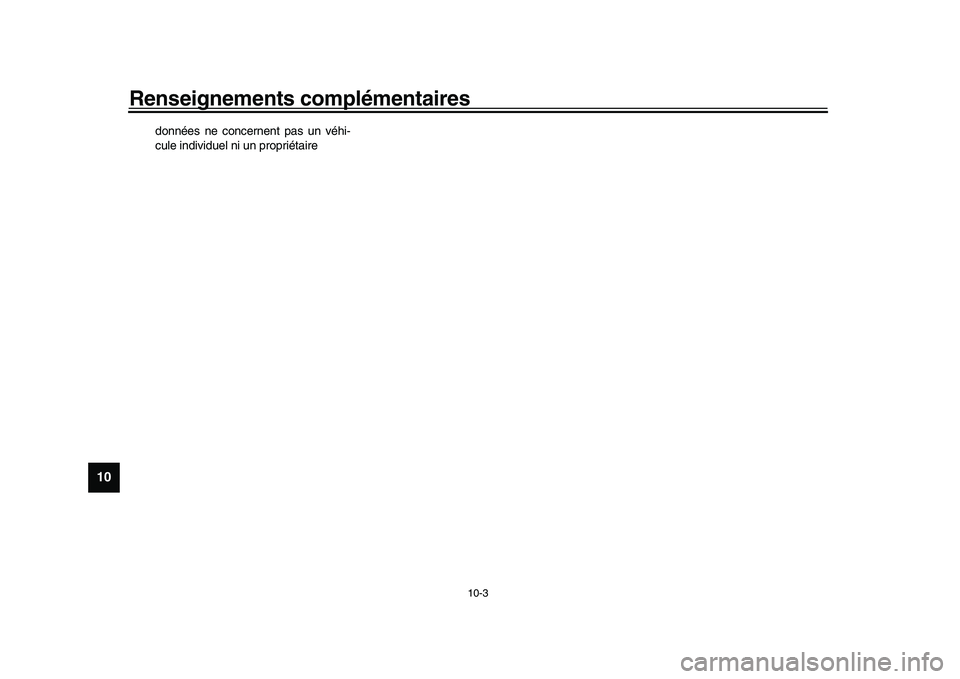

données ne concernent pas un véhi-
cule individuel ni un propriétaire
