YAMAHA YZF-R1M 2018 Manuale de Empleo (in Spanish)

Características especiales
3-4
1
234
5
6
7
8
9
10
11
12
manera independiente las fuerzas de amor-
tiguación de la carrera de compresión y de
la carrera de extensión de la suspensión
delantera y trasera. Los modos automáticos
ajustan las fuerzas de amortiguación de la
suspensión en función de las condiciones
de marcha.
SAU66312
GlosarioABS: Sistema antibloqueo de frenos
ABS ECU - Unidad de control electrónico
del sistema antibloqueo de frenos
CCU: Unidad de control de comunicaciones
ECU: Unidad de control del motor
ERS: Suspensión electrónica de competi-
ción
GPS: Sistema de posicionamiento global
IMU: Unidad de medida de inercia
LCS: Sistema de control de lanzamiento
LIF: Sistema de control de elevación
PWR: Modo de entrega de potencia
QS: Cambio rápido
QSS: Sistema de cambio rápido
SC: Control de estabilidad
SCS: Sistema de control de patinamiento
SCU: Unidad de control de la suspensión
TCS: Sistema de control de tracción
UBS: Sistema de freno unificado
YRC: Control de marcha Yamaha
BX4-9-S1.book 4 ページ ２０１８年６月７日　木曜日　午前９時４７分

Características especiales
3-5
1
23
4
5
6
7
8
9
10
11
12
SAU66911

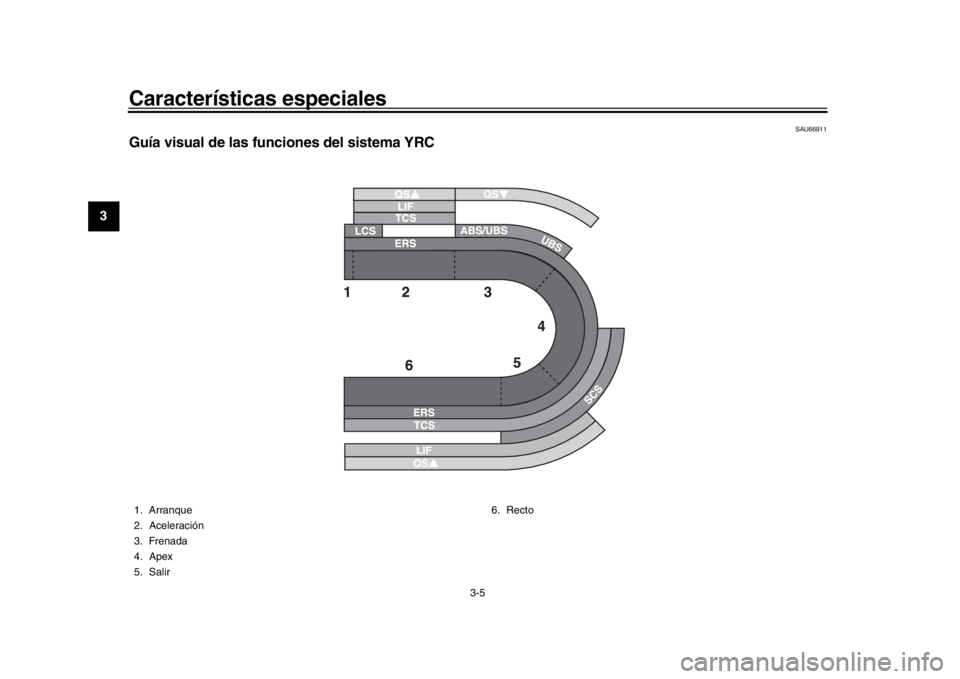

Guía visual de las funciones del sistema YRC1. Arranque
2. Aceleración
3. Frenada
4. Apex
5. Salir 6. Recto
BX4-9-S1.book 5 ページ ２０１８年６月７日　木曜日　午前９時４７分

4-1
1
2
345
6
7
8
9
10
11
12
Funciones de los instrumentos y mandos
SAU10978
Sistema inmovilizadorEste vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistem a consta de lo si-
guiente:
una llave de registro de nuevo código
(llave roja)

dos llaves normales (llaves negras) en
las que se pueden registrar nuevos có-
digos

un transpondedor (que está instalado
en la llave de registro de código)

una unidad inmovilizadora

una ECU (unidad de control electróni-
co)

una luz indicadora del sistema inmovi-
lizador (Vease la página 4-7.)
La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN
SCA11822

¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pierde la llave de re-
gistro de código, es imposible
registrar nuevos códigos en las lla-
ves normales. Podrá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo código (es
decir, si se hace una nueva llave
normal o si se pierden todas las lla-
ves) se deberá cambiar todo el sis-
tema inmovilizador. Por lo tanto, se
recomienda encarecidamente utili-
zar una de las llaves normales y
guardar la llave de registro en un lu- gar seguro.

No sumerja ninguna de las llaves en
agua.

No exponga ninguna de las llaves a
temperaturas excesivamente eleva-
das.

No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).

No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.

No coloque objetos pesados enci-
ma de las llaves.

No rectifique ni altere la forma de
las llaves.

No separe la parte de plástico de las
llaves.

No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.

Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.

Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que puedencrear interferencias de señal.

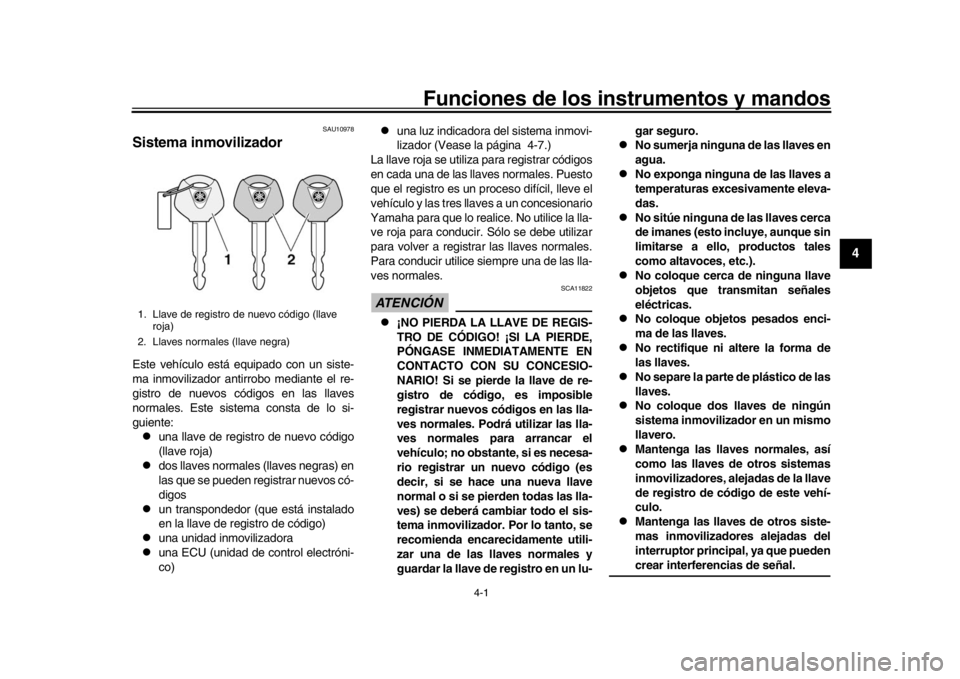

1. Llave de registro de nuevo código (llave
roja)
2. Llaves normales (llave negra)
BX4-9-S1.book 1 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-2
1
2
34
5
6
7
8
9
10
11
12
SAU10474

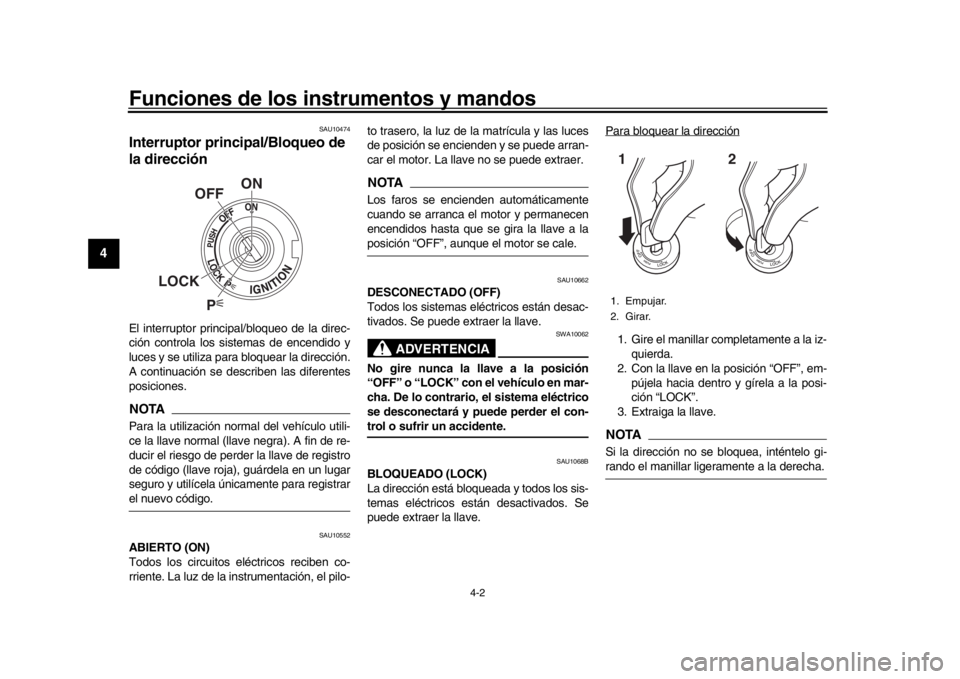

Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrarel nuevo código.
SAU10552
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente. La luz de la instrumentación, el pilo- to trasero, la luz de la matrícula y las luces
de posición se encienden y se puede arran-
car el motor. La llave no se puede extraer.
NOTALos faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a laposición “OFF”, aunque el motor se cale.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas el
éctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-trol o sufrir un accidente.
SAU1068B
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em-
pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-rando el manillar ligeramente a la derecha.
P
ON
OFF
LOCK
1. Empujar.
2. Girar.12
BX4-9-S1.book 2 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-3
1
2
345
6
7
8
9
10
11
12
Para desbloquear la direcciónDesde la posición “LOCK”, empuje la llave
hacia dentro y gírela a la posición “OFF”.
SAU65680
(Estacionamiento)
Las luces de emergencia se pueden encen-
der, pero el resto de los sistemas eléctricos
están desconectados. Se puede extraer la
llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “ ”.ATENCIÓN
SCA22330
Si las luces de emergencia permanecen
activadas durante un tiempo prolonga-do, la batería se puede descargar.
SAU66055

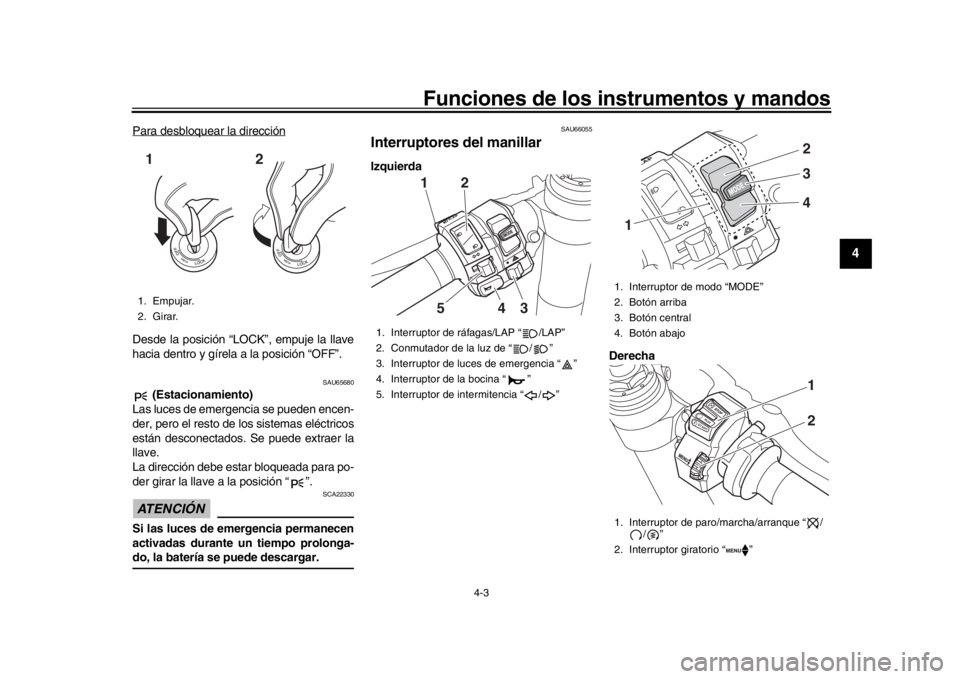

Interruptores del manillarIzquierda
Derecha
1. Empujar.
2. Girar.12
1. Interruptor de ráfagas/LAP “ /LAP”
2. Conmutador de la luz de “ / ”
3. Interruptor de luces de emergencia “ ”
4. Interruptor de la bocina “ ”
5. Interruptor de intermitencia “ / ”
12543
1. Interruptor de modo “MODE”
2. Botón arriba
3. Botón central
4. Botón abajo
1. Interruptor de paro/marcha/arranque “ / /”
2. Interruptor giratorio “ ”1
2
4 31
2
BX4-9-S1.book 3 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-4
1
2
34
5
6
7
8
9
10
11
12
SAU66091
Interruptor de ráfagas/LAP “ /LAP”
Pulse este interruptor para hacer ráfagas y
para marcar el inicio de cada vuelta cuando
utilice el cronómetro de vueltas.
SAU66021
Conmutador de la luz de cruce/carretera
“/”
Sitúe este interruptor en “ ” para poner la
luz de carretera y en “ ” para poner la luz
de cruce. (Consulte la página 7-36).
SAU66040
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha, pulse
este interruptor hacia la posición “ ”. Para
señalar un giro a la izquierda, pulse este in-
terruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una ve z éste haya regresado
a su posición central.
SAU66030
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU66060
Interruptor de paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor en
“ ” y, a continuación, pulse el interruptor
hacia “ ”. Véanse las instrucciones de
arranque en la página 6-1 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU66010
Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o pa ra avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse labatería.
SAU66111
Interruptor de modo “MODE”
Utilice interruptor de modo para cambiar los
modos YRC o modificar los ajustes de
PWR, TCS y SCS desde la pantalla princi-
pal. Este interruptor tiene tres botones.
Botón arriba : pulse este botón para cam-
biar el ajuste de YRC seleccionado hacia
arriba.
Botón central : pulse este botón para des-
plazarse de izquierda a derecha entre los
elementos MODE, PWR, TCS y SCS.
Botón abajo: pulse este botón para cam-
biar el ajuste de YRC seleccionado hacia
abajo.NOTA
El botón central se utiliza también para
activar el sistema de control de arran-
cada. Cuando el icono LCS está gris,
mantenga pulsado el botón central. El
icono LCS parpadea y se vuelve blan-
co cuando se ha activado el sistema.

El sistema de control de tracción sola-
mente puede desconectarse desde la
pantalla principal. Seleccione TCS con
el botón central y, a continuación,
mantenga pulsado el botón arriba has-
ta que se muestre TCS OFF. Para vol-
ver a conectar el sistema de control de
tracción, utilice el botón abajo.

Cuando se desconecta el TCS, tam-
BX4-9-S1.book 4 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-5
1
2
345
6
7
8
9
10
11
12
bién se desconectan los sistemas
SCS, LCS y LIF para todos los modos
YRC.

Ver “Ajuste de YRC” en la página 4-15
para obtener más información sobre
cómo personalizar los modos YRC y
ajustar los niveles de los elementos deYRC.
SAU66100
Interruptor giratorio “ ”
Cuando la pantalla principal está en modo
STREET MODE (MOD O CALLE), utilice el
interruptor giratorio para restablecer los ele-
mentos de la pantalla de información.
Cuando la pantalla principal está en modo
TRACK MODE (MODO PISTA), utilice el in-
terruptor giratorio para ver los elementos de
la pantalla y para activar el Lap Time (Tiem-
po por vuelta).
Cuando el visor se ha cambiado a la panta-
lla MENU (MENÚ), utilice el interruptor gira-
torio para navegar por los módulos de
ajuste y realizar cambios en la configura-
ción.
Accionar el interruptor giratorio de la si-
guiente manera.
Girar hacia arriba - Gire la rueda hacia arri-
ba para desplazarse hacia arriba/izquierda
o para aumentar el valor de un ajuste.
Girar hacia abajo - Gire la rueda hacia abajo para desplazarse hacia abajo/dere-
cha o para reducir el valor de un ajuste.
Pulsación breve - Pulse brevemente el in-
terruptor hacia adentro para realizar una se-
lección y confirmarla.
Pulsación larga
- Presione el interruptor
hacia adentro durante un segundo para res-
tablecer un elemento del visor de informa-
ción o para acceder y salir de la pantalla
MENÚ (MENU).
NOTA
Consulte la página 4-8 para obtener
más información sobre la pantalla prin-
cipal y sus funciones.

Consulte la página 4-14 para obtener
más información sobre la pantalla
MENU (MENÚ) y s obre cómo realizarcambios en los ajustes.

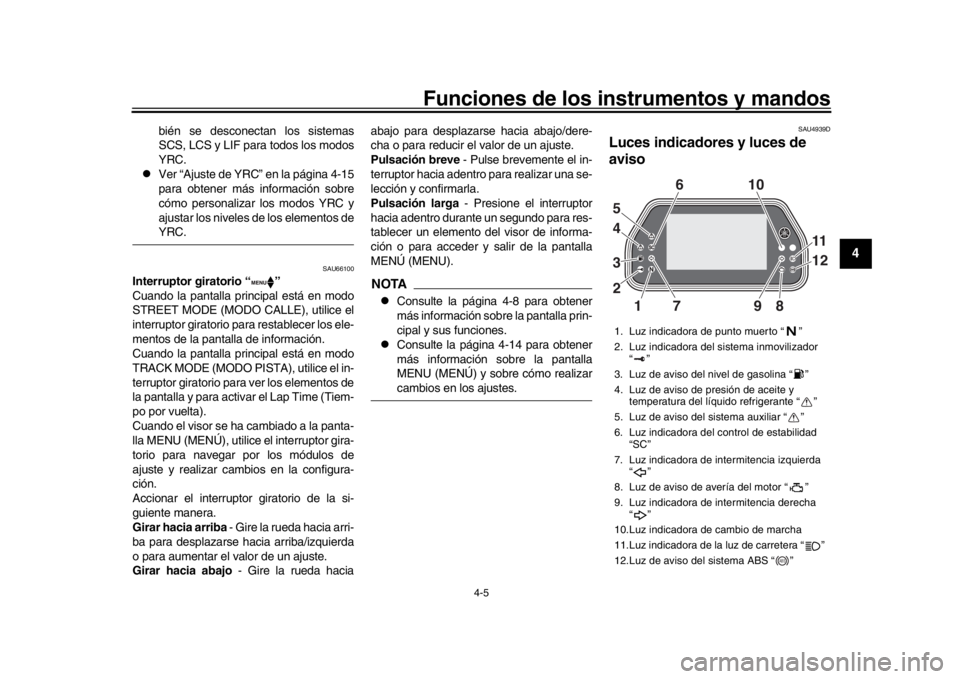

SAU4939D
Luces indicadores y luces de
aviso1. Luz indicadora de punto muerto “ ”
2. Luz indicadora del sistema inmovilizador
“”
3. Luz de aviso del nivel de gasolina “ ”
4. Luz de aviso de presión de aceite y temperatura del líquido refrigerante “ ”
5. Luz de aviso del sistema auxiliar “ ”
6. Luz indicadora del control de estabilidad “SC”
7. Luz indicadora de in termitencia izquierda
“”
8. Luz de aviso de avería del motor “ ”
9. Luz indicadora de intermitencia derecha “”
10.Luz indicadora de cambio de marcha
11.Luz indicadora de la luz de carretera “ ”
12.Luz de aviso del sistema ABS “ ”
19 8
2 3 4 610
11
12
7
5
ABS
BX4-9-S1.book 5 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-6
1
2
34
5
6
7
8
9
10
11
12
SAU11022
Luz indicadora de intermitencia “ ”
Esta luz indicadora parpadea cuando está
activada una luz de intermitencia.
SAU11061
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Luz indicadora de la luz de carretera
“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU66890
Luz de aviso del nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximadamen-
te por debajo de 3.0 L (0.79 US gal, 0.66
Imp.gal). En ese caso, ponga gasolina lo
antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.NOTASi la luz de aviso no se enciende, permane-
ce encendida después de repostar, o si la luz de aviso parpadea repetidamente haga
revisar el vehículo en un concesionario
Yamaha.
SAU79310
Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en el motor. En ese
caso, haga revisar el sistema de autodiag-
nóstico del vehículo en un concesionario
Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar dando el contacto. La luz
de aviso debe encenderse durante unos se-
gundos y luego apagarse.
Si la luz de aviso no se enciende o perma-
nece encendida, haga revisar el vehículo
en un concesionario Yamaha.
SAU66502
Luz de aviso del sistema ABS “ ”
Durante el funcionamiento normal, la luz de
aviso del sistema ABS se enciende cuando
se gira la llave a “ON” y se apaga después
de circular a una velocidad de 10 km/h (6
mi/h) o superior.NOTASi la luz de aviso no funciona como se ha
descrito más arriba o se enciende durante
la marcha, es posible que el ABS y el UBSno funcionen correctamente. Haga revisar
el vehículo en un concesionario Yamaha lo
antes posible.
ADVERTENCIA
SWA16041
Si la luz de aviso del ABS no se apaga
después de circular a una velocidad de
10 km/h (6 mi/h) o superior o se enciende
o parpadea durante la marcha, el siste-
ma de frenos pasa a funcionar del modo
convencional. En cualquiera de estos
casos, o si la luz de aviso no se enciende
en absoluto, extreme las precauciones
para evitar el posible bloqueo de las rue-
das en las frenadas de emergencia.
Haga revisar el sistema de frenos y los
circuitos eléctricos en un concesionarioYamaha lo antes posible.
SAU67432
Luz indicadora de cambio de marcha
Esta luz indicadora se enciende cuando es
el momento de cambiar a la siguiente mar-
cha superior. Se pueden ajustar los regíme-
nes del motor a los que la luz se enciende o
se apaga. (Vease la página 4-25.)
A modo de autocomprobación, la luz se en-
ciende momentáneamente cuando se da el
contacto.
ABS
BX4-9-S1.book 6 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-7
1
2
345
6
7
8
9
10
11
12
SAU73120
Luz indicadora del sistema inmoviliza-
dor “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora parpadea de manera cons-
tante para indicar que el sistema inmoviliza-
dor está activado. Después de 24 horas, la
luz indicadora deja de parpadear; no obs-
tante, el sistema in movilizador sigue activa-
do.
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a “ON”, si permanece
encendida o si parpadea siguiendo una
pauta (si se detecta una anomalía en el sis-
tema inmovilizador, la luz indicadora del sis-
tema inmovilizador parpadea siguiendo una
pauta), haga revisar el vehículo en un con-
cesionario Yamaha.NOTASi la luz indicadora del sistema inmoviliza-
dor parpadea 5 veces despacio y luego 2
veces rápido, puede deberse a interferen-
cias del transpondedor. En ese caso, inten-te lo siguiente. 1. Verifique que no haya otras llaves del
sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del siste-
ma inmovilizador pueden crear
interferencias de señal e impedir que
arranque el motor.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranca, párelo e intente arrancarlo con las llaves normales.
4. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo y las 3 llaves a
un concesionario Yamaha para volver
a registrar las llaves normales.
SAU65980
Luz indicadora de control de estabilidad
“SC”
Esta luz indicadora se enciende cuando los
sistemas TCS, SCS o LIF se han activado.
También se enciende si el sistema TCS se
sitúa en “OFF” o se desconecta durante la
marcha.
El circuito eléctrico de la luz se puede com-
probar girando la llave a la posición “ON”.
La luz debe encenderse durante unos se-
gundos y luego apagarse. Si la luz no se en-
ciende inicialmente al girar la llave a la
posición “ON” o permanece encendida,
haga revisar el vehículo en un concesiona-
rio Yamaha.
SAU78410
Luz de aviso de presión de aceite y tem-
peratura del líquido refrigerante “ ”
Esta luz de aviso se enciende si la presión
de aceite del motor está baja o si la tempe-
ratura del líquido refrigerante está alta. En
ese caso, pare el motor inmediatamente.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso se debe volver a
encender después de apagarse brevemen-
te y, a continuación, permanecer encendida
hasta que arranca el motor. Si la luz de avi-
so no se enciende inicialmente al girar la lla-
ve a la posición “ON”, haga revisar el
circuito eléctrico en un concesionario
Yamaha.ATENCIÓN
SCA22441
Si la luz de aviso de presión de aceite y
temperatura del líquido refrigerante no
se apaga después de arrancar el motor o
se enciende cuando el motor está en
marcha, pare el vehículo y el motor in-
mediatamente.
Si el motor se recalienta, el icono de
aviso de temperatura del líquido re-
frigerante se ilumina. Deje que el
motor se enfríe. Compruebe el nivel
de líquido refrigerante (ver página
7-39).
BX4-9-S1.book 7 ページ ２０１８年６月７日　木曜日　午前９時４７分

Funciones de los instrumentos y mandos
4-8
1
2
34
5
6
7
8
9
10
11
12

Si la presión de aceite del motor
está baja, se ilumina el icono de avi-
so de la presión de aceite. Com-
pruebe el nivel de aceite (ver página
7-13).

Si la luz de aviso permanece encen-
dida cuando el motor se ha enfriado
y se ha verificado que el nivel de
aceite es correcto, haga revisar el
vehículo en un concesionario
Yamaha. ¡No siga utilizando el vehí-culo!
SAU83700
Luz de aviso del sistema auxiliar “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en un sistema no rela-
cionado con el motor. NOTACuando se da el contacto del vehículo, esta
luz debe encenderse durante unos segun-
dos y luego apagarse. Si no es así, haga re-
visar el vehículo en un concesionarioYamaha.
SAU79283
IndicaciónLa pantalla presenta dos modos de indica-
ción diferentes: STREET MODE y TRACK
MODE. La mayor parte de las funciones
son visibles en cualquiera de los modos,
pero el aspecto es algo diferente. La panta-
lla puede mostrar los elementos siguientes.
Velocímetro

Tacómetro

Indicador de información

Indicador de la marcha seleccionada

Indicador de presión del freno delante-
ro

Indicador de aceleración

Indicación de ajuste de YRC MODE/
PWR/TCS/SCS

Indicación de ajuste de YRC LCS/QS/
LIF

Indicador de ERS (YZF-R1M)

Indicador de GPS (modelos equipa-
dos con CCU)

Reloj

Indicador de revoluciones máximas

Temporizador de vueltas

Diversos iconos de aviso

Aviso de error “Err”
NOTAEste modelo utiliza una pa ntalla de cristal lí-
quido transistorizada de película fina (TFT
LCD) para ofrecer un buen contraste y legi- bilidad en distintas condiciones de ilumina-
ción. No obstante, debido a la naturaleza de
esta tecnología, es normal que una peque-
ña cantidad de píxeles estén inactivos.
BX4-9-S1.book 8 ページ ２０１８年６月７日　木曜日　午前９時４７分
