YAMAHA YZF-R1M 2018 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2018, Model line: YZF-R1M, Model: YAMAHA YZF-R1M 2018Pages: 134, PDF Size: 10.53 MB
Page 21 of 134
Caractéristiques particulières
3-4
1
234
5
6
7
8
9
10
11
12
FAU66312
GlossaireABS - Anti-lock Brake System (Système
ABS (antiblocage des roues))
ABS ECU - Anti-lock Brake System Electro-
nic Control Unit (Boîtier de commande élec-
tronique du système ABS)
CCU - Communication Control Unit (Bloc de
commande de la communication)
ECU - Engine Control Unit (Bloc de com-
mande du moteur)
ERS - Electronic Racing Suspension (Sus-
pension électronique de course)
GPS - Global Positioning System (Système
de positionnement par satellite)
IMU - Inertial Measurement Unit (Mesureur
inertiel)
LCS - Launch Control System (Système de
contrôle des départs)
LIF - Lift Control System (Système de
contrôle du décollage de la roue avant)
PWR - Power delivery mode (Mode de puis-
sance)
QS - Quick Shift (Passage rapide des rap-
ports)
QSS - Quick Shift System (Système de pas-
sage rapide des rapports)
SC - Stability Control (Contrôle de la stabili-
té)
SCS - Slide Control System (Système de
contrôle de la stabilité) SCU - Suspension Control Unit (Bloc de
commande de la suspension)
TCS - Traction Control System (Système de
contrôle de la traction)
UBS - Unified Brake System (Système de
freinage intégral)
YRC - Yamaha Ride Control (Réglage de la
suspension)
BX4-9-F1.book 4 ページ 2018年6月6日 水曜日 午後5時13分
Page 22 of 134
Caractéristiques particulières
3-5
1
23
4
5
6
7
8
9
10
11
12
FAU66911
Guide visuel des fonctions YRC1. Démarrage
2. Accélération
3. Freinage
4. Pointe
5. Sortie 6. Ligne droite
BX4-9-F1.book 5 ページ 2018年6月6日 水曜日 午後5時13分
Page 23 of 134
4-1
1
2
345
6
7
8
9
10
11
12
Commandes et instruments
FAU10978
Immobilisateur antivolCe véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
une clé d’enregistrement de codes
(anneau en plastique rouge)
deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé
un transpondeur (dans la clé d’enre-
gistrement de codes)
un immobilisateur
un bloc de commande électronique
(ECU)
un témoin de l’immobilisateur antivol
(Voir page 4-7.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code étant
un procédé délicat, il faut le confier à un
concessionnaire Yamaha, en se présentant
chez lui avec le véhicule ainsi que les trois
clés. Ne pas se servir de la clé à anneau
rouge pour conduire le véhicule. Celle-ci ne
doit servir que pour l’enregistrement des
codes. Toujours se servir d’une clé à an-
neau noir pour conduire le véhicule.
ATTENTION
FCA11822
NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout
réenregistrement de code est im-
possible. Le moteur se mettra en
marche avec les clés convention-
nelles, mais il faudra remplacer tout
le système de l’immobilisateur anti-
vol si l’enregistrement d’un nou-
veau code s’avère nécessaire (p.
ex., fabrication d’un double supplé-
mentaire ou perte de toutes les clés conventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.
Ne plonger aucune des clés dans
du liquide.
N’exposer aucune clé à des tempé-
ratures excessivement élevées.
Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de
haut-parleurs).
Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.
Ne pas déposer d’objet lourd sur
aucune des clés.
Ne rectifier aucune des clés ni mo-
difier leur forme.
Ne pas retirer l’anneau en plastique
des clés.
Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.
Éloigner les clés d’autres immobili-

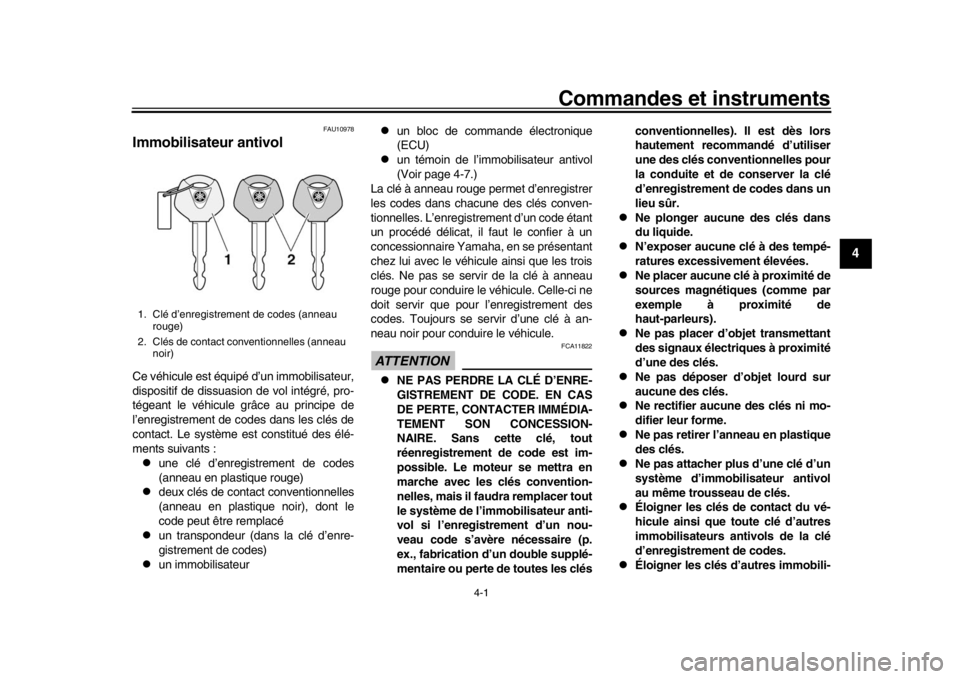

1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)
BX4-9-F1.book 1 ページ 2018年6月6日 水曜日 午後5時13分
Page 24 of 134
Commandes et instruments
4-2
1
2
34
5
6
7
8
9
10
11
12
sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-quer des interférences.
FAU10474

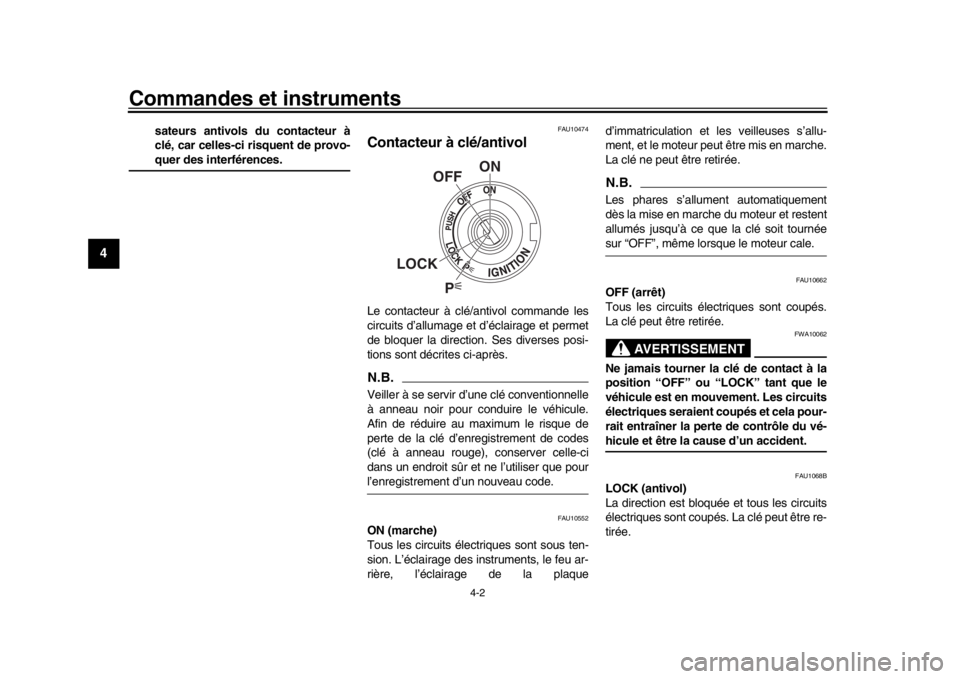

Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pourl’enregistrement d’un nouveau code.
FAU10552
ON (marche)
Tous les circuits élec triques sont sous ten-
sion. L’éclairage des instruments, le feu ar-
rière, l’éclairage de la plaque d’immatriculation et les veilleuses s’allu-
ment, et le moteur peut être mis en marche.
La clé ne peut être retirée.
N.B.Les phares s’allument automatiquement
dès la mise en marche du moteur et restent
allumés jusqu’à ce que la clé soit tournéesur “OFF”, même lorsque le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-hicule et être la cause d’un accident.
FAU1068B
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
P
ON
OFF
LOCK
BX4-9-F1.book 2 ページ 2018年6月6日 水曜日 午後5時13分
Page 25 of 134
Commandes et instruments
4-3
1
2
345
6
7
8
9
10
11
12

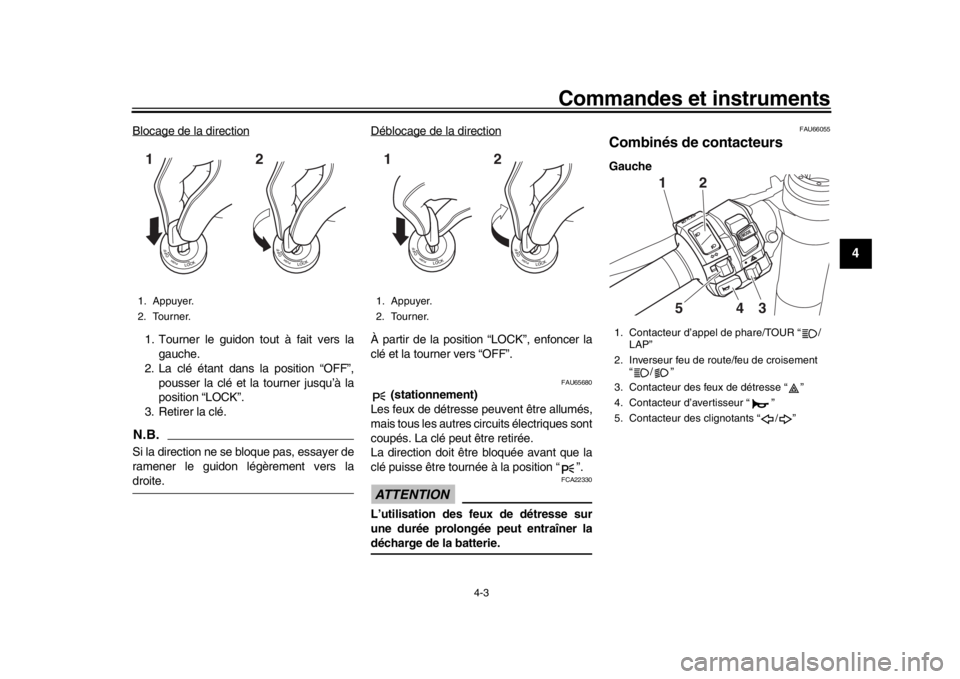

Blocage de la direction1. Tourner le guidon tout à fait vers la gauche.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers ladroite. Déblocage de la direction
À partir de la position “LOCK”, enfoncer la
clé et la tourner vers “OFF”.
FAU65680
(stationnement)
Les feux de détresse peuvent être allumés,
mais tous les autres ci rcuits électriques sont
coupés. La clé peut être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.ATTENTION
FCA22330
L’utilisation des feux de détresse sur
une durée prolongée peut entraîner ladécharge de la batterie.
FAU66055
Combinés de contacteursGauche
1. Appuyer.
2. Tourner.12
1. Appuyer.
2. Tourner.12
1. Contacteur d’appel de phare/TOUR “ / LAP”
2. Inverseur feu de route/feu de croisement “/”
3. Contacteur des feux de détresse “ ”
4. Contacteur d’avertisseur “ ”
5. Contacteur des clignotants “ / ”
12
543
BX4-9-F1.book 3 ページ 2018年6月6日 水曜日 午後5時13分
Page 26 of 134
Commandes et instruments
4-4
1
2
34
5
6
7
8
9
10
11
12
Droite
FAU66091
Contacteur Pass/LAP “ /LAP”
Appuyer sur ce contacteur pour allumer les
phares et marquer le début de chaque tour
lorsque le chronomètre est utilisé.
FAU66021
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement. (Voir page 7-38.)
FAU66040
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour signa-
ler un virage à gauche, pousser ce contac-
teur vers la position “ ”. Une fois relâché,
le contacteur retourne à sa position cen-
trale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci est re-
venu à sa position centrale.
FAU66030
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU66060
Contacteur arrêt/marche/démarrage
“//”
Pour lancer le moteur à l’aide du démarreur,
placer ce contacteur sur “ ”, puis appuyer
vers le bas vers “ ”. Avant de mettre le
moteur en marche, il convient de lire les ins-
tructions de mise en marche figurant à la
page 6-1.
En cas d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble des
gaz, placer ce contacteur sur “ ” afin de
couper le moteur.
FAU66010
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclencher
les feux de détresse (clignotement simulta-
né de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.

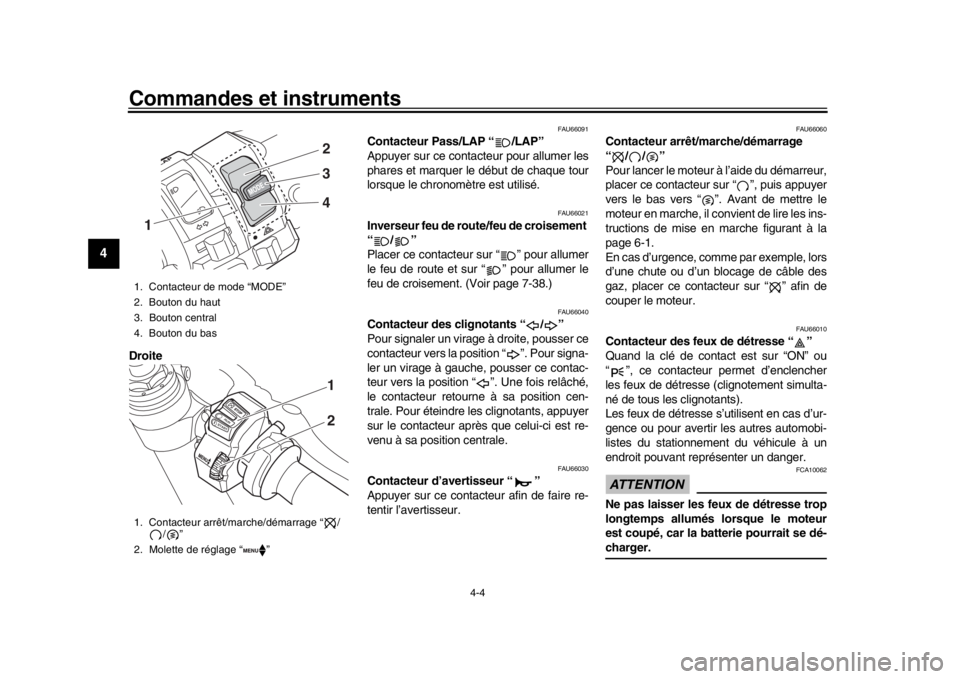

1. Contacteur de mode “MODE”
2. Bouton du haut
3. Bouton central
4. Bouton du bas
1. Contacteur arrêt/marche/démarrage “ / /”
2. Molette de réglage “ ”1
2
4 31
2
BX4-9-F1.book 4 ページ 2018年6月6日 水曜日 午後5時13分
Page 27 of 134
Commandes et instruments
4-5
1
2
345
6
7
8
9
10
11
12
FAU66111
Contacteur de mode “MODE”
Utiliser le contacteur de mode pour changer
de mode YRC ou modifier les réglages
PWR, TCS et SCS à partir de l’écran princi-
pal. Ce contacteur comporte trois boutons.
Bouton du haut - appuyer sur ce bouton
pour modifier le réglage YRC sélectionné
par un réglage plus haut.
Bouton central - appuyer sur ce bouton
pour faire défiler de gauche à droite les élé-
ments MODE, PWR, TCS et SCS.
Bouton du bas - appuyer sur ce bouton
pour modifier le réglage YRC sélectionné
par un réglage plus bas.N.B.
Le bouton central est également utilisé
pour activer le système de contrôle
des départs. Lorsque l’icône LCS est
grise, appuyer sur le bouton central et
le maintenir enfoncé. L’icône LCS cli-
gnote et devient blanche lorsque le
système est activé.
Le système de contrôle de la traction
ne peut être désactivé qu’à partir de
l’écran principal. Sélectionner TCS à
l’aide du bouton central, puis appuyer
sur le bouton du haut et le maintenir
enfoncé jusqu’à l’affichage de TCS
OFF (TCS désactivé). Utiliser le bou-
ton du bas pour activer de nouveau le système de contrôle de la traction.
Lorsque le TCS est désactivé, les sys-
tèmes SCS, LCS et LIF sont égale-
ment désactivés pour tous les modes
YRC.
Se référer à la section “Réglage YRC”
à la page 4-16 pour plus d’informations
sur la personnalisation des modesYRC et le réglage des éléments YRC.
FAU66100
Molette de réglage “ ”
Lorsque l’écran principal est réglé sur
MODE RUE, utiliser la molette pour faire
défiler et réinitialiser les informations affi-
chées.
Lorsque l’écran principal est réglé sur
MODE PISTE, utiliser la molette pour faire
défiler et réinitialiser les informations affi-
chées et activer le chronomètre.
Une fois que l’écran MENU est affiché, utili-
ser la molette pour parcourir les modules de
réglage et apporter des modifications.
Actionner la molette comme suit.
Rotation vers le haut
- faire tourner la mo-
lette vers le haut pour faire défiler les infor-
mations vers le haut/vers la gauche pour
augmenter une valeur.
Rotation vers le bas - faire tourner la mo-
lette vers le bas pour faire défiler les infor-
mations vers le bas/vers la droite pour diminuer une valeur.
Pression rapide
- appuyer brièvement sur
la molette pour effectuer des sélections et
les confirmer.
Pression longue - appuyer sur la molette
pendant une seconde pour réinitialiser les
informations affichées ou pour accéder à
l’écran MENU et le quitter.
N.B.
Voir page 4-8 pour plus d’informations
sur l’écran principal et ses fonctions.
Voir page 4-14 pour plus d’informa-
tions sur l’écran ME NU et la procédurede modification des réglages.
BX4-9-F1.book 5 ページ 2018年6月6日 水曜日 午後5時13分
Page 28 of 134
Commandes et instruments
4-6
1
2
34
5
6
7
8
9
10
11
12
FAU4939D

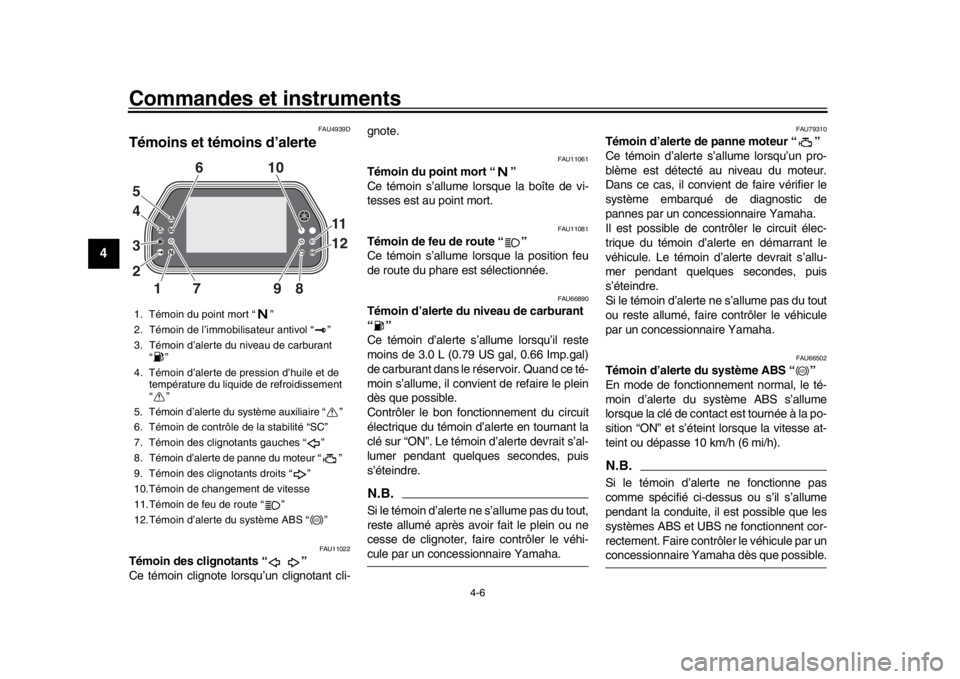

Témoins et témoins d’alerte
FAU11022
Témoin des clignotants “ ”
Ce témoin clignote lorsqu’un clignotant cli- gnote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU66890
Témoin d’alerte du niveau de carburant
“”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 3.0 L (0.79 US gal, 0.66 Imp.gal)
de carburant dans le réservoir. Quand ce té-
moin s’allume, il convient de refaire le plein
dès que possible.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.N.B.Si le témoin d’alerte ne s’allume pas du tout,
reste allumé après avoir fait le plein ou ne
cesse de clignoter, faire contrôler le véhi-cule par un concessionnaire Yamaha.
FAU79310
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur.
Dans ce cas, il convient de faire vérifier le
système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.
Il est possible de contrôler le circuit élec-
trique du témoin d’alerte en démarrant le
véhicule. Le témoin d’alerte devrait s’allu-
mer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas du tout
ou reste allumé, faire contrôler le véhicule
par un concessionnaire Yamaha.
FAU66502
Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la po-
sition “ON” et s’éteint lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h).N.B.Si le témoin d’alerte ne fonctionne pas
comme spécifié ci-des
sus ou s’il s’allume
pendant la conduite, il est possible que les
systèmes ABS et UBS ne fonctionnent cor-
rectement. Faire contrôler le véhicule par unconcessionnaire Yamaha dès que possible.
1. Témoin du point mort “ ”
2. Témoin de l’immobilisateur antivol “ ”
3. Témoin d’alerte du niveau de carburant “”
4. Témoin d’alerte de pression d’huile et de température du liquide de refroidissement
“”
5. Témoin d’alerte du système auxiliaire “ ”
6. Témoin de contrôle de la stabilité “SC”
7. Témoin des clignotants gauches “ ”
8. Témoin d’alerte de panne du moteur “ ”
9. Témoin des clignotants droits “ ”
10.Témoin de changement de vitesse
11.Témoin de feu de route “ ”
12.Témoin d’alerte du système ABS “ ”
19 8
2 3 4 610
11
12
7
5
ABS
ABS
BX4-9-F1.book 6 ページ 2018年6月6日 水曜日 午後5時13分
Page 29 of 134
Commandes et instruments
4-7
1
2
345
6
7
8
9
10
11
12
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire cont rôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que pos-sible.
FAU67432
Témoin de changement de vitesse
Ce témoin s’allume lorsque le passage à
une vitesse supérieure est nécessaire. Les
régimes du moteur auxquels il s’allume ou
s’éteint peuvent être réglés. (Voir
page 4-25.)
En guise d’auto-contrôle, le témoin s’allume
brièvement lorsque le contact est mis sur le
véhicule.
FAU73120
Témoin de l’immobilisateur antivol “ ”
Le témoin clignote en continu 30 secondes après que la clé de contact a été tournée
sur “OFF”, signalant ainsi l’armement du
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur anti-
vol reste toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
est tournée sur “ON”, si le témoin reste allu-
mé ou s’il clignote selon une séquence par-
ticulière (si un problème est détecté dans le
système antidémarrage, le témoin de ce
système clignote selon une séquence parti-
culière), faire contrôler le véhicule par un
concessionnaire Yamaha.
N.B.Si le témoin du système antidémarrage cli-
gnote selon la séquence suivante, 5 fois
lentement puis 2 fois rapidement, cela peut
être dû à des interférences du transpon-deur. Dans ce cas, procéder comme suit.
1. Vérifier qu’aucune autre clé de sys- tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait
troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur. 2. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
3. Si le moteur se met en marche, le cou- per, puis tenter de le remettre en
marche avec chacune des clés
conventionnelles.
4. Si le moteur ne se met pas en marche avec l’une ou les deux clés conven-
tionnelles, confier le véhicule ainsi que
les 3 clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
FAU65980
Témoin de contrôle de la stabilité “SC”
Ce témoin s’allume lorsque le système
TCS, SCS ou LIF est engagé. Il s’allume
également si le système TCS est réglé sur
“OFF” ou s’il est désactivé pendant la
conduite.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre. Si le té-
moin ne s’allume pas lorsque la clé de
contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le véhicule par un concession-
naire Yamaha.
BX4-9-F1.book 7 ページ 2018年6月6日 水曜日 午後5時13分
Page 30 of 134
Commandes et instruments
4-8
1
2
34
5
6
7
8
9
10
11
12
FAU78410
Témoin d’alerte de pression d’huile et de
température du liquide de refroidisse-
ment “ ”
Ce témoin d’alerte s’allume si la pression
d’huile moteur est basse ou si la tempéra-
ture du liquide de refroidissement est éle-
vée. Le cas échéant, arrêter
immédiatement le moteur.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte de la pres-
sion d’huile doit s’allumer à nouveau après
s’être éteint brièvement et reste allumé jus-
qu’à ce que le moteur démarre. Si le témoin
d’alerte ne s’allume pas lorsque la clé de
contact est tournée sur “ON”, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.ATTENTION
FCA22441
Si le témoin de pression d’huile et de
température du liquide de refroidisse-
ment ne s’éteint pas après le démarrage
du moteur ou s’il s’allume alors que le
moteur tourne, arrêter immédiatement le
véhicule et le moteur.
Si le moteur surchauffe, l’icône
d’avertissement de température du
liquide de refroidissement s’allume.
Laisser refroidir le moteur. Vérifier le niveau du liquide
de refroidisse-
ment (voir page 7-41).
Si la pression d’huile moteur est
basse, l’icône d’avertissement de
pression d’huile s’allume. Vérifier le
niveau d’huile (voir page 7-14).
Si le témoin d’alerte reste allumé
après le refroidissement du moteur
et la vérification du niveau d’huile,
faire contrôler le véhicule par un
concessionnaire Yamaha. Ne plusutiliser le véhicule !
FAU83700
Témoin d’alerte du système auxiliaire
“”
Ce témoin d’alerte s’allume si un problème
est détecté dans un circuit non lié au mo-
teur. N.B.Lorsque le véhicule est démarré, ce témoin
doit s’allumer pendant quelques secondes
puis s’éteindre. Sinon, faire contrôler le vé-hicule par un concessionnaire Yamaha.
FAU79283
AfficheurL’afficheur présente deux modes d’affi-
chage de l’écran principal, STREET MODE
et TRACK MODE. La plupart des fonctions
s’affichent dans les deux modes, mais leur
présentation est légèrement différente. Les
éléments suivants s’affichent.
Compteur de vitesse
Compte-tours
Écran d’informations
Afficheur du rapport engagé
Indicateur de pression du frein avant
Indicateur d’accélération
Afficheur des réglages YRC MODE/
PWR/TCS/SCS
Afficheur des réglages YRC LCS/QS/
LIF
Indicateur ERS (YZF-R1M)
Indicateur GPS (modèles équipés de
CCU)
Montre
Indicateur de maintien du régime
maximal
Chronomètre
Différentes icônes d’alerte
Alerte de mode d’erreur “Err”
N.B.Ce modèle utilise un affichage à cristaux li-
quides à couche mince-transistor (TFT
LCD) pour assurer un bon contraste et une
BX4-9-F1.book 8 ページ 2018年6月6日 水曜日 午後5時13分
