YAMAHA YZF-R1M 2020 Betriebsanleitungen (in German)

Regelmäßi ge Wartun g und Einstellun g
7-19
7

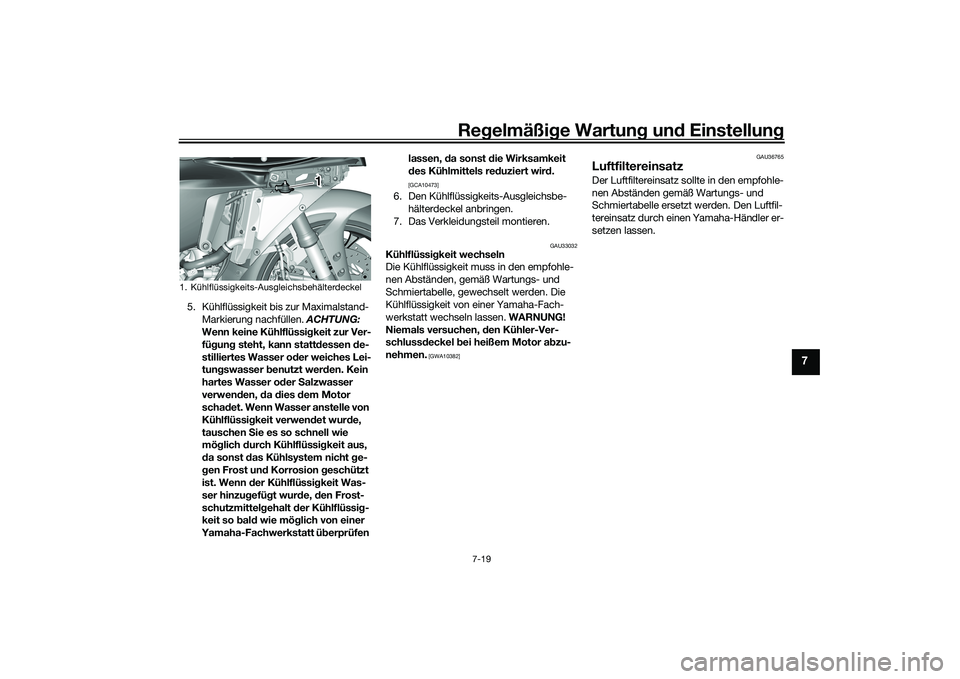

5. Kühlflüssigkeit bis zur Maximalstand-
Markierung nachfüllen. ACHTUNG:
Wenn keine Kühlflüssi gkeit zur Ver-
fü gung steht, kann statt dessen de-
stilliertes Wasser o der weiches Lei-
tun gswasser benutzt wer den. Kein
hartes Wasser o der Salzwasser
verwen den, da dies dem Motor
scha det. Wenn Wasser anstelle von
Kühlflüssi gkeit verwen det wur de,
tauschen Sie es so schnell wie
mö glich durch Kühlflüssi gkeit aus,
d a sonst das Kühlsystem nicht ge-
g en Frost un d Korrosion geschützt
ist. Wenn d er Kühlflüssi gkeit Was-
ser hinzug efügt wur de, den Frost-
schutzmittel gehalt der Kühlflüssi g-
keit so bal d wie mö glich von einer
Yamaha-Fachwerkstatt ü berpr
üfen lassen,
da sonst d ie Wirksamkeit
d es Kühlmittels re duziert wir d.

[GCA10473]
6. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel anbringen.
7. Das Verkleidungsteil montieren.
GAU33032
Kühlflüssi gkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schluss deckel bei heißem Motor a bzu-
nehmen.
[GWA10382] GAU36765
LuftfiltereinsatzDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetz
t werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
UB3LG0G0.book Page 19 Wednesday, August 7, 2019 9:33 AM

Regelmäßi ge Wartun g un d Einstellun g
7-20
7
GAU44735

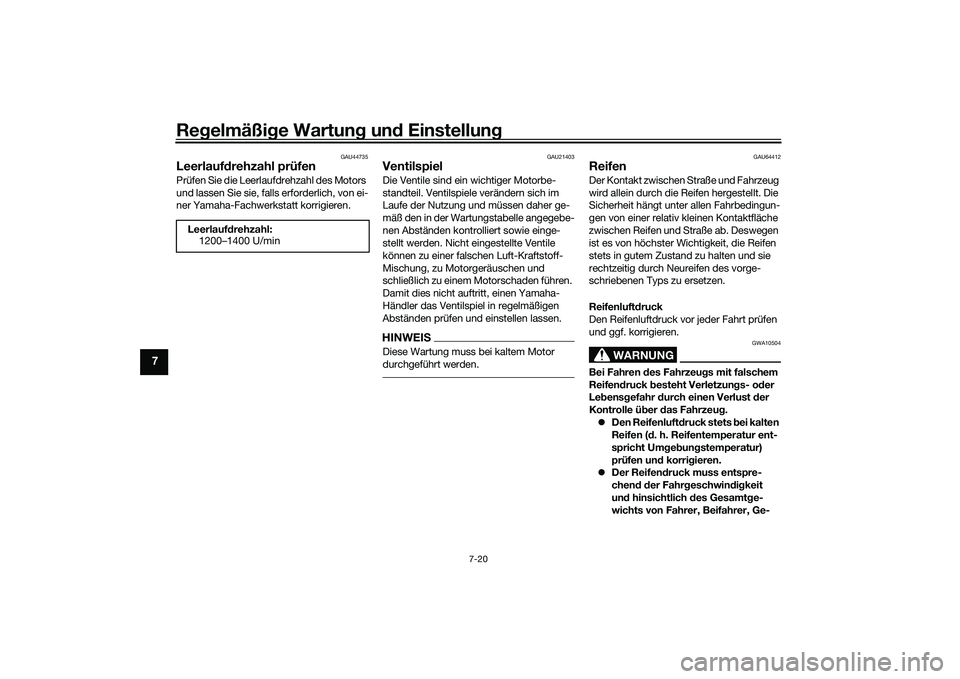

Leerlaufdrehzahl prüfenPrüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
GAU21403
VentilspielDie Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.HINWEISDiese Wartung muss bei kaltem Motor
durchgeführt werden.
GAU64412
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluft druck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahrzeu gs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust d er
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
un d hinsichtlich d es Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
Leerlauf
drehzahl:
1200–1400 U/min
UB3LG0G0.book Page 20 Wednesday, August 7, 2019 9:33 AM

Regelmäßi ge Wartun g und Einstellun g
7-21
7
päck und Zu behör, das für dieses
Mo dell genehmi gt wur de, an ge-
passt wer den.WARNUNG
GWA10512
Niemals das Fahrzeu g ü berla den. Das
Fahren mit einem üb erladenen Fahrzeug
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
 Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, beein-
trächti gen ü bermäßi g a bgefahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
 Den Austausch von Bauteilen, die
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
 Nach dem Reifenwechsel zunächst
mi

t mäßi ger Geschwin dig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenluft druck – kalt:
1 Person: Vor n:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
2 Personen: Vor n: 250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
Maximale Zula dun g:
Fahrzeug: 185 kg (408 lb)
Die maximale Zula dung des Fahr-
zeugs setzt sich aus dem gemein-
samen Gewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
zusammen.
1. Reifenflanke
2. Profiltiefe
Min destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)
UB3LG0G0.book Page 21 Wednesday, August 7, 2019 9:33 AM

Regelmäßi ge Wartun g un d Einstellun g
7-22
7

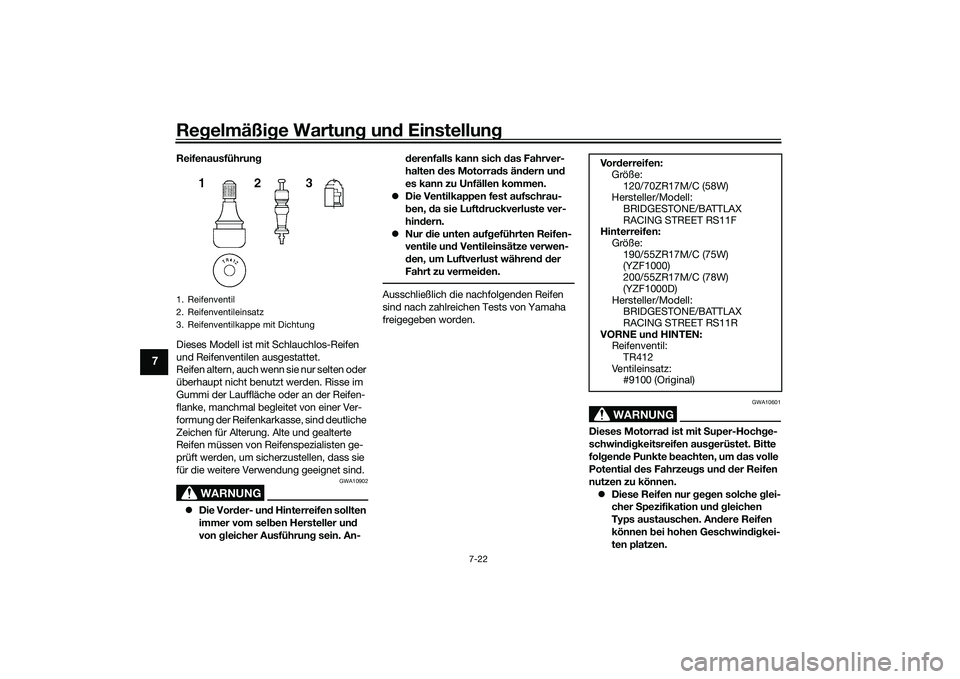

Reifenausführun g
Dieses Modell ist mit Schlauchlos-Reifen
und Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10902
 Die Vor der- un d Hinterreifen sollten
immer vom sel ben Hersteller un d
von gleicher Ausführun g sein. An- d
erenfalls kann sich das Fahrver-
halten des Motorrad s ändern un d
es kann zu Unfällen kommen.
 Die Ventilkappen fest aufschrau-
ben, da sie Luft druckverluste ver-
hind ern.
 Nur die unten auf geführten Reifen-
ventile un d Ventileinsätze verwen-
d en, um Luftverlust währen d d er
Fahrt zu vermei den.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
WARNUNG
GWA10601
Dieses Motorra d ist mit S uper-Hoch ge-
schwin dig keitsreifen aus gerüstet. Bitte
fol gen de Punkte b eachten, um das volle
Potential des Fahrzeu gs un d d er Reifen
nutzen zu können.  Diese Reifen nur geg en solche g lei-
cher Spezifikation un d g leichen
Typs austauschen. An dere Reifen
können bei hohen Geschwind ig kei-
ten platzen.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vo r derreifen:
Größe:
120/70ZR17M/C (58W)
Hersteller/Modell: BRIDGESTONE/BATTLAX
RACING STREET RS11F
Hinterreifen: Größe:
190/55ZR17M/C (75W)
(YZF1000)
200/55ZR17M/C (78W)
(YZF1000D)
Hersteller/Modell: BRIDGESTONE/BATTLAX
RACING STREET RS11R
VORNE un d HINTEN:
Reifenventil:
TR412
Ventileinsatz: #9100 (Original)
UB3LG0G0.book Page 22 Wednesday, August 7, 2019 9:33 AM

Regelmäßi ge Wartun g und Einstellun g
7-23
7

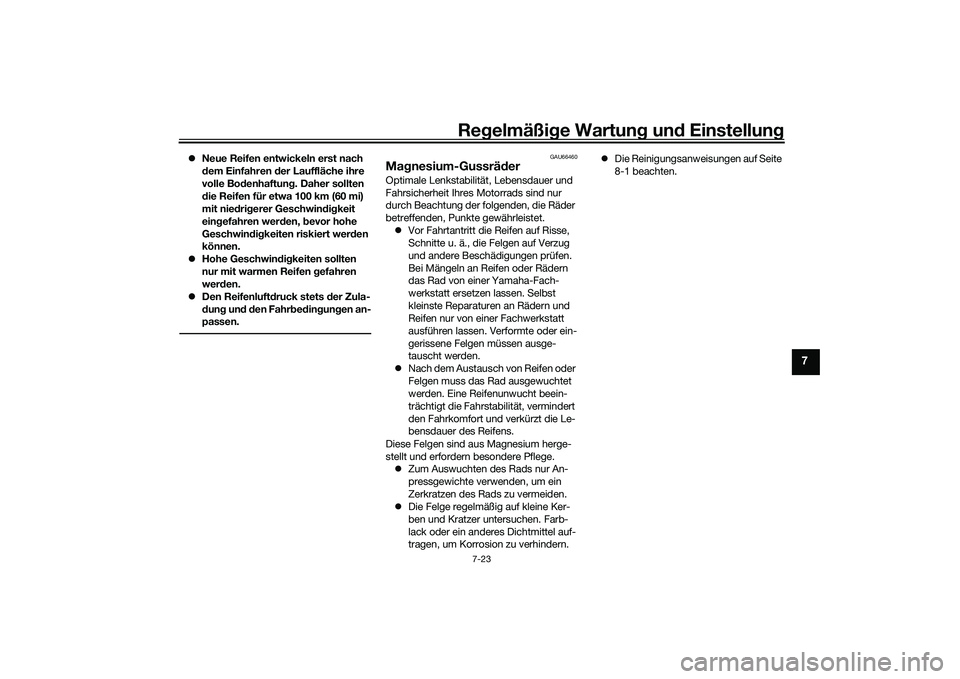

Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bo denhaftun g. Daher sollten
d ie Reifen für etwa 100 km (60 mi)
mit nie dri gerer Geschwin dig keit
ein gefahren wer den, bevor hohe
Geschwin dig keiten riskiert wer den
können.
 Hohe Geschwin dig keiten sollten
nur mit warmen Reifen g efahren
wer den.
 Den Reifenluft druck stets d er Zula-
d un g un d d en Fahr bed in gun gen an-
passen.
GAU66460
Ma gnesium-Gussrä derOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden, die Räder
betreffenden, Punkte gewährleistet.
 Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
 Nach dem Austausch von Reifen oder
Felgen muss das Rad ausgewuchtet
werden. Eine Reifenunwucht beein-
trächtigt die Fahrstabilität, vermindert
den Fahrkomfort und verkürzt die Le-
bensdauer des Reifens.
Diese Felgen sind aus Magnesium herge-
stellt und erfordern besondere Pflege.  Zum Auswuchten des Rads nur An-
pressgewichte verwenden, um ein
Zerkratzen des Rads zu vermeiden.
 Die Felge regelmäßig auf kleine Ker-
ben und Kratzer untersuchen. Farb-
lack oder ein anderes Dichtmittel auf-
tragen, um Korrosion zu verhindern. 
Die Reinigungsanweisungen auf Seite
8-1 beachten.
UB3LG0G0.book Page 23 Wednesday, August 7, 2019 9:33 AM

Regelmäßi ge Wartun g un d Einstellun g
7-24
7
GAU67342

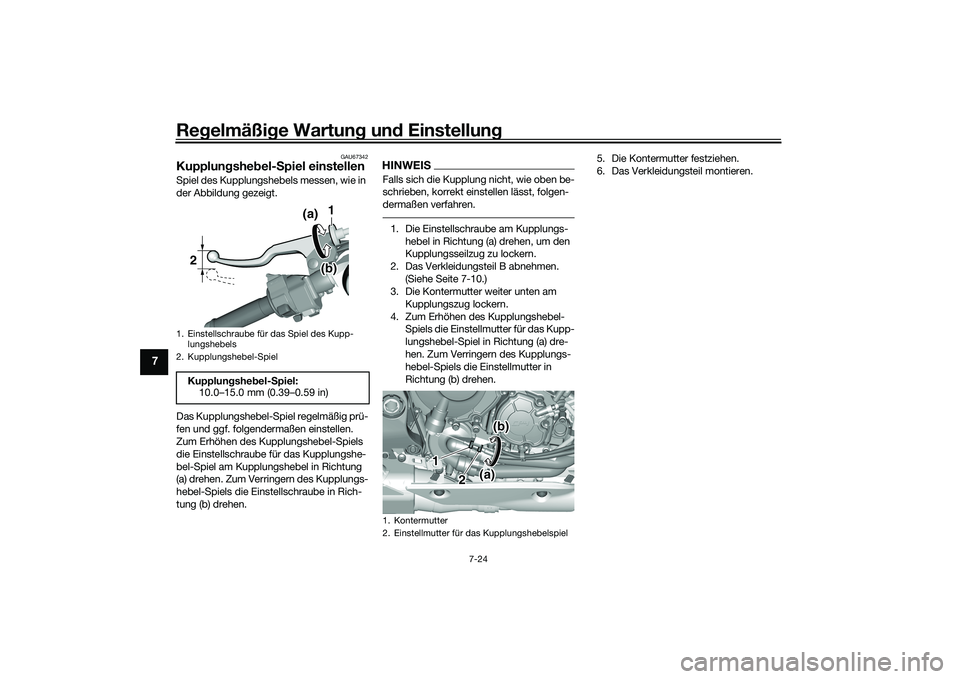

Kupplungshe bel- Spiel einstellenSpiel des Kupplungshebels messen, wie in
der Abbildung gezeigt.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel am Kupplungshebel in Richtung
(a) drehen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellschraube in Rich-
tung (b) drehen.
HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt, folgen-
dermaßen verfahren.1. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
2. Das Verkleidungsteil B abnehmen. (Siehe Seite 7-10.)
3. Die Kontermutter weiter unten am
Kupplungszug lockern.
4. Zum Erhöhen des Kupplungshebel- Spiels die Einstellmutter für das Kupp-
lungshebel-Spiel in Richtung (a) dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter in
Richtung (b) drehen. 5. Die Kontermutter festziehen.
6. Das Verkleidungsteil montieren.
1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-SpielKupplun gshe bel- Spiel:
10.0–15.0 mm (0.39–0.59 in)2 1
(a)
(b)
1. Kontermutter
2. Einstellmutter für das Kupplungshebelspiel
(b)
(a)
2
1
UB3LG0G0.book Page 24 Wednesday, August 7, 2019 9:33 AM

Regelmäßi ge Wartun g und Einstellun g
7-25
7
GAU37914

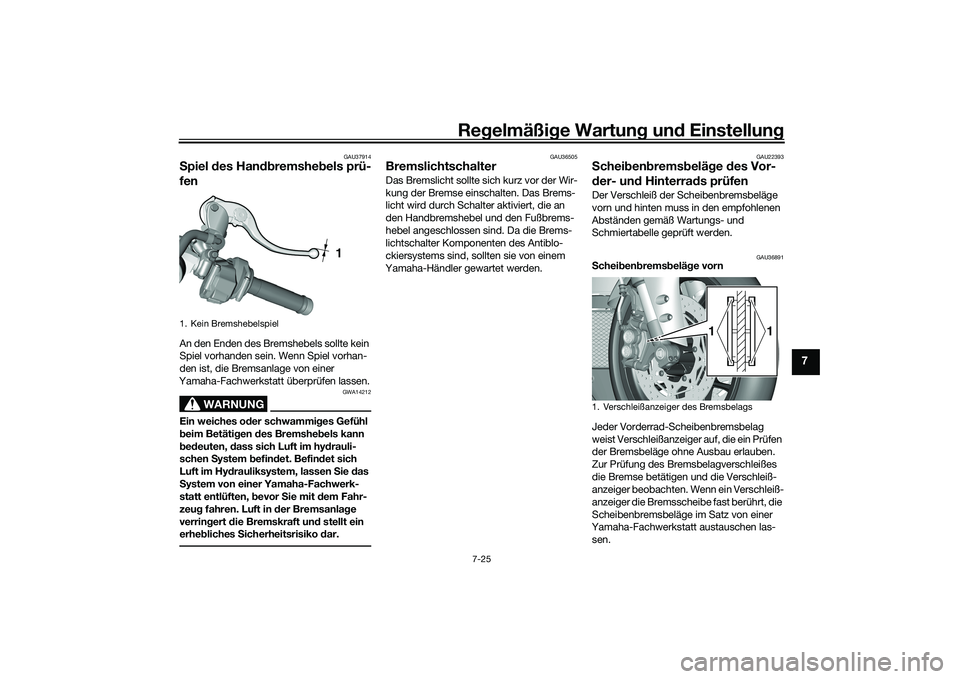

Spiel des Han dbremshe bels prü-
fenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betätig en des Bremshe bels kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen Sie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, b evor Sie mit dem Fahr-
zeu g fahren. Luft in der Bremsanla ge
verrin gert die Bremskraft un d stellt ein
erheb liches Sicherheitsrisiko dar.
GAU36505
Bremslichtschalter Das Bremslicht sollte sich kurz vor der Wir-
kung der Bremse einschalten. Das Brems-
licht wird durch Schalter aktiviert, die an
den Handbremshebel und den Fußbrems-
hebel angeschlossen sind. Da die Brems-
lichtschalter Komponenten des Antiblo-
ckiersystems sind, sollten sie von einem
Yamaha-Händler gewartet werden.
GAU22393
S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
S chei ben brems beläg e vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Bremse betätigen und die Verschleiß-
anzeiger beobachten. Wenn ein Verschleiß-
anzeiger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Kein Bremshebelspiel
1
1. Verschleißanzeiger des Bremsbelags
1
1
UB3LG0G0.book Page 25 Wednesday, August 7, 2019 9:33 AM

Regelmäßi ge Wartun g un d Einstellun g
7-26
7

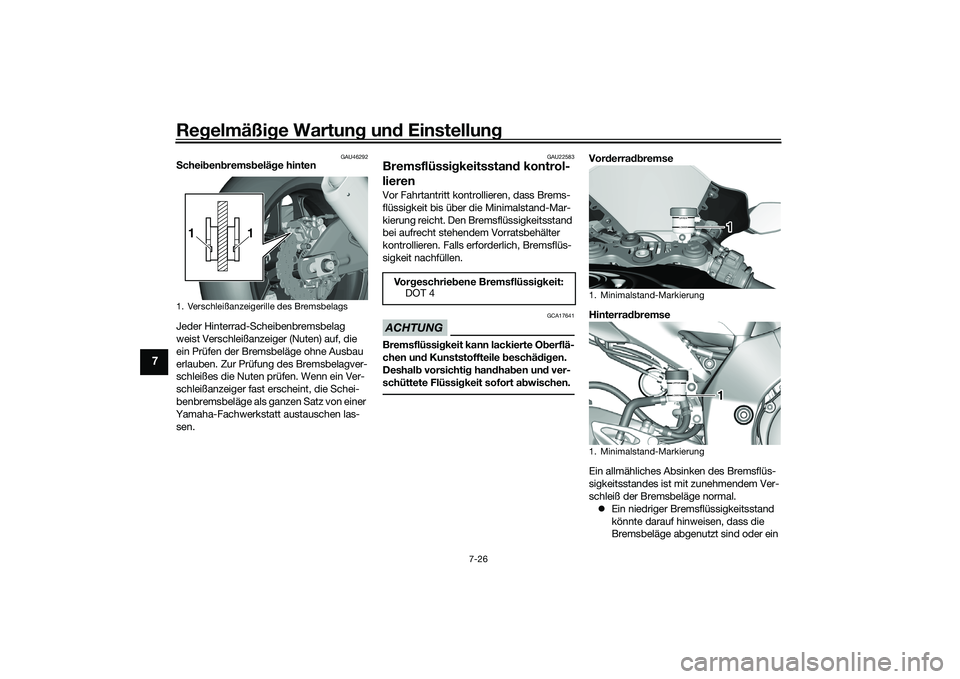

GAU46292
Schei ben brems belä ge hinten
Jeder Hinterrad-Scheibenbremsbelag
weist Verschleißanzeiger (Nuten) auf, die
ein Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die Schei-
benbremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22583
Bremsflüssi gkeitsstan d kontrol-
lierenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Den Bremsflüssigkeitsstand
bei aufrecht stehendem Vorratsbehälter
kontrollieren. Falls erforderlich, Bremsflüs-
sigkeit nachfüllen.ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschä dig en.
Deshal b vorsichti g han dha ben un d ver-
schüttete Flüssi gkeit sofort a bwischen.
Vor derra dbremse
Hinterra dbremse
Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal.  Ein niedriger Bremsflüssigkeitsstand
könnte darauf hinweisen, dass die
Bremsbeläge abgenutzt sind oder ein
1. Verschleißanzeigerille des Bremsbelags
1
1
Vo r geschrie bene Bremsflüssi gkeit:
DOT 4
1. Minimalstand-Markierung
1. Minimalstand-Markierung
UPPER
LOWER
1
UPPER
LOWER
1
UB3LG0G0.book Page 26 Wednesday, August 7, 2019 9:33 AM

Regelmäßi ge Wartun g und Einstellun g
7-27
7

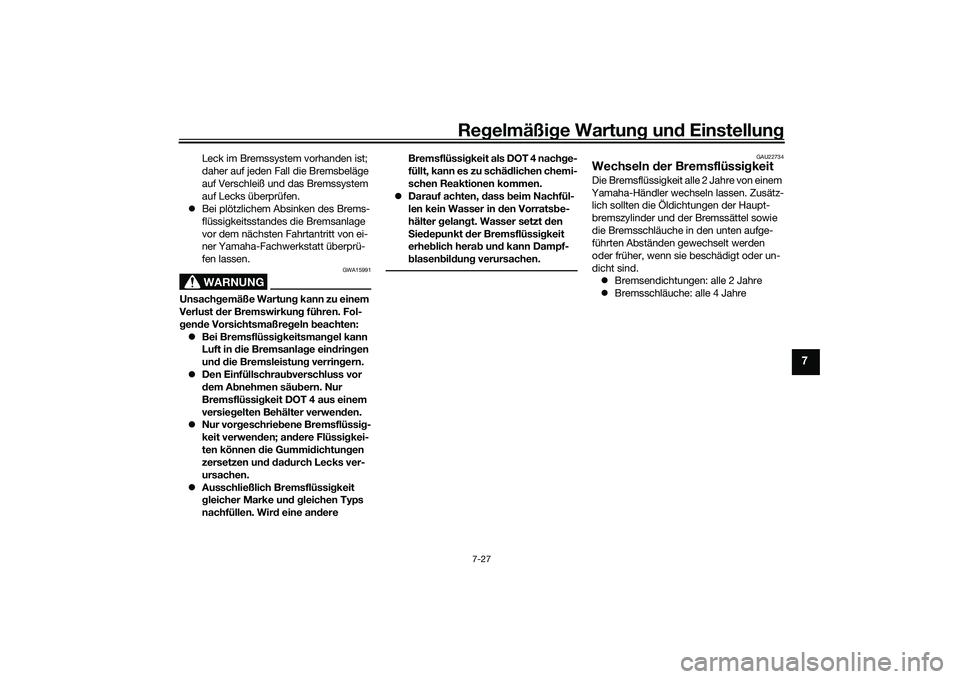

Leck im Bremssystem vorhanden ist;
daher auf jeden Fall die Bremsbeläge
auf Verschleiß und das Bremssystem
auf Lecks überprüfen.
 Bei plötzlichem Absinken des Brems-
flüssigkeitsstandes die Bremsanlage
vor dem nächsten Fahrtantritt von ei-
ner Yamaha-Fachwerkstatt überprü-
fen lassen.WARNUNG
GWA15991
Unsach gemäße Wartun g kann zu einem
Verlust der Bremswirkun g führen. Fol-
g en de Vorsichtsmaßre geln beachten:
 Bei Bremsflüssi gkeitsman gel kann
Luft in die Bremsanla ge ein drin gen
un d d ie Bremsleistun g verrin gern.
 Den Einfüllschrau bverschluss vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versie gelten Behälter verwen den.
 Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi gkei-
ten können d ie Gummidichtungen
zersetzen un d d ad urch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssi gkeit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d ei
ne an dere Bremsflüssi
gkeit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Darauf achten, dass beim Nachfül-
len kein Wasser in d en Vorratsbe-
hälter gelan gt. Wasser setzt d en
S ie depunkt der Bremsflüssi gkeit
erhe blich hera b un d kann Dampf-
b lasen bild un g verursachen.
GAU22734
Wechseln der Bremsflüssi gkeitDie Bremsflüssigkeit alle 2 Jahre von einem
Yamaha-Händler wechseln lassen. Zusätz-
lich sollten die Öldichtungen der Haupt-
bremszylinder und der Bremssättel sowie
die Bremsschläuche in den unten aufge-
führten Abständen gewechselt werden
oder früher, wenn sie beschädigt oder un-
dicht sind.
 Bremsendichtungen: alle 2 Jahre
 Bremsschläuche: alle 4 Jahre
UB3LG0G0.book Page 27 Wednesday, August 7, 2019 9:33 AM

Regelmäßi ge Wartun g un d Einstellun g
7-28
7

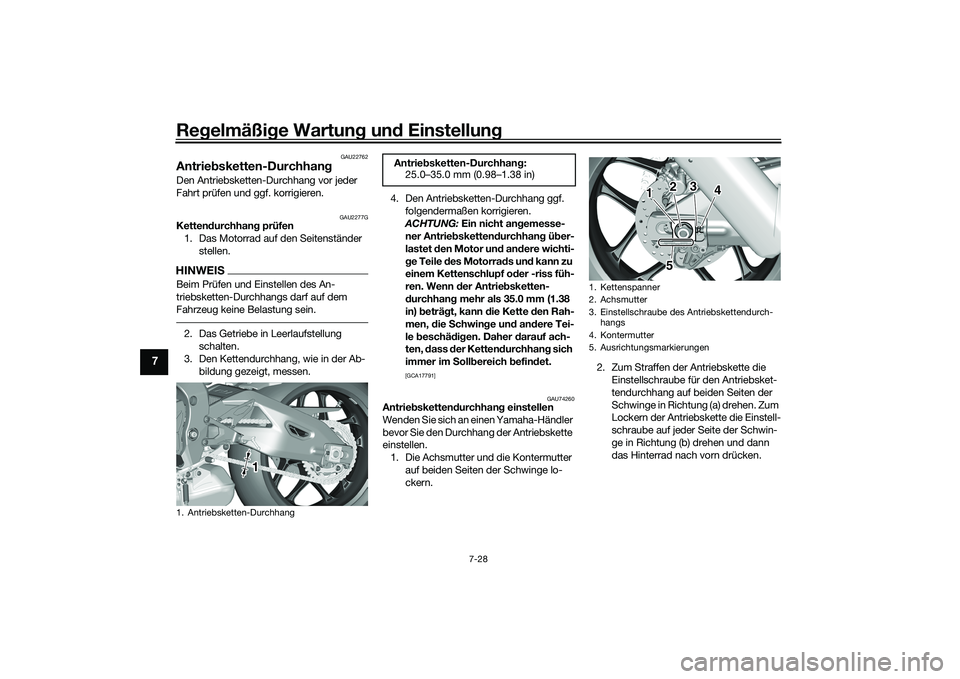

GAU22762
Antriebsketten-DurchhangDen Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU2277G
Ketten durchhang prüfen
1. Das Motorrad auf den Seitenständer stellen.HINWEISBeim Prüfen und Einstellen des An-
triebsketten-Durchhangs darf auf dem
Fahrzeug keine Belastung sein.2. Das Getriebe in Leerlaufstellung schalten.
3. Den Kettendurchhang, wie in der Ab- bildung gezeigt, messen. 4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
ACHTUNG: Ein nicht an gemesse-
ner Antrie bsketten durchhan g ü ber-
lastet den Motor un d an dere wichti-
g e Teile des Motorra ds un d kann zu
einem Kettenschlupf o der -riss füh-
ren. Wenn der Antrie bsketten-
d urchhang mehr als 35.0 mm (1.38
in) beträ gt, kann die Kette d en Rah-
men, die Schwin ge un d an dere Tei-
le beschäd ig en. Daher d arauf ach-
ten, dass der Ketten durchhang sich
immer im Soll bereich befin det.

[GCA17791]
GAU74260
Antriebsketten durchhan g einstellen
Wenden Sie sich an einen Yamaha-Händler
bevor Sie den Durchhang der Antriebskette
einstellen. 1. Die Achsmutter und die Kontermutter auf beiden Seiten der Schwinge lo-
ckern. 2. Zum Straffen der Antriebskette die
Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwin-
ge in Richtung (b) drehen und dann
das Hinterrad nach vorn drücken.
1. Antriebsketten-Durchhang
1
Antrie bsketten-Durchhan g:
25.0–35.0 mm (0.98–1.38 in)
1. Kettenspanner
2. Achsmutter
3. Einstellschraube des Antriebskettendurch-
hangs
4. Kontermutter
5. Ausrichtungsmarkierungen
5 3
1 2
4
UB3LG0G0.book Page 28 Wednesday, August 7, 2019 9:33 AM
